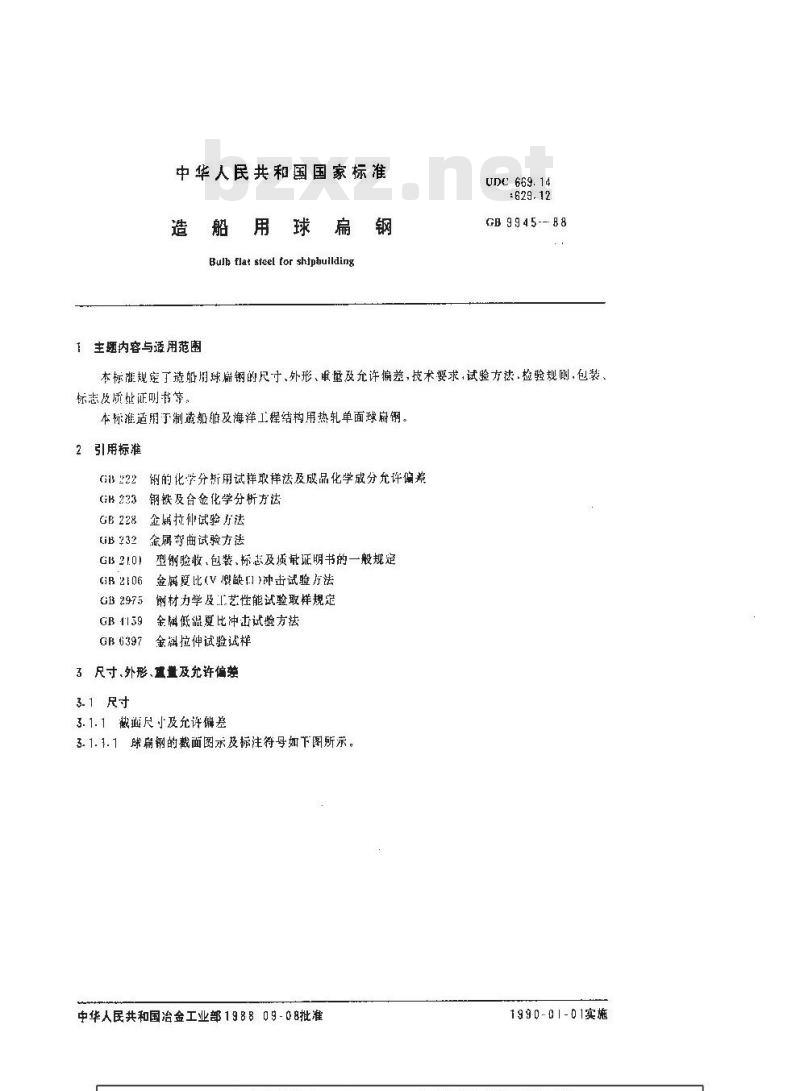

中华人民共和国国家标准
造船用球扁钅
Bulh flat steel tor shiphuilding1主题内容与适用范围
UDC 669. 14
GB 9945-- 88
本标阻规定丁造船用球瑞钢的尺寸，外形、車量及允许偏差，技术要求，试验方法，检验规删，包装、标志及质盐证明书等，
本标准适用于制道船舶及海洋工程结构用热轧单面球扇钢。2引用标准
(1222钢的化学分析用试样取样法及成品化学成分充许偏差钢铁及合金化学分析方法
金竭拉仲试验方法
金属弯曲试验方法
型例验收、包装、标总及质最证明书的一般规定金展夏比(V避缺门）冲击试验厅法GB206
创材力学及工艺性能试验取样规定GB 2975
GB 4159
GB6397
金麒低温夏比冲击试验方法
金润拉伸试验试样
3尺寸、外形、直量及允许偏差
3.1 尺寸
3.1.1截面尺小及允许偏差
3.1.1.1球编钢的截面图示及标注符号如下图所示。中华人民共和国冶金工业部1988 09-08批准1990-01-01实施
GB9945-88

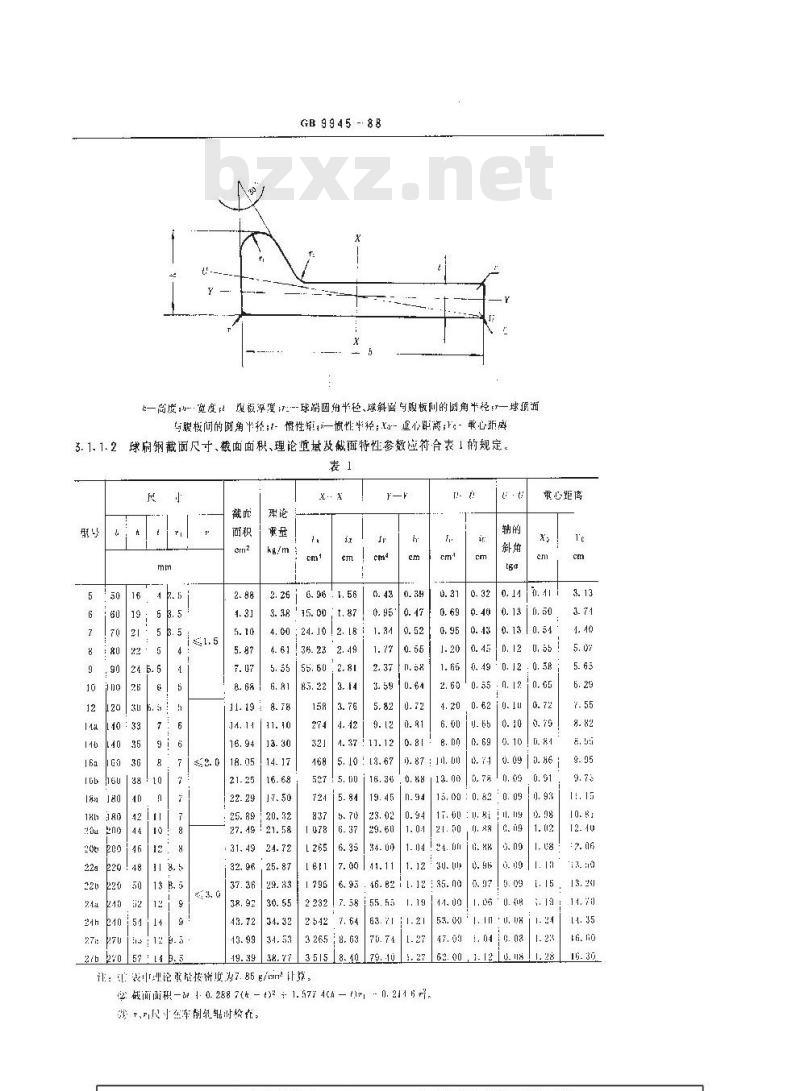

一商度宽度离板淳度--球圆角半检球斜面与膜板的测角半一球癌面与股板问的例角半征；t-惯性郑一惯性半径；x量心即离;r-最心距感3.1.1.2球扁钢截面尺寸、截面面积、理论重域及截面特性参数应符合表1的规定。麦1
Hhatno
276270
注：表中理论致能梯质为7.85g/计算。2 载菌积-2 1 0. 288 7( - t)2 + 1. 577 4 1) ~ 0. 211 强、尺寸车轻辖时终背，
重心距疼
GB 9 9 4 5 --8 8

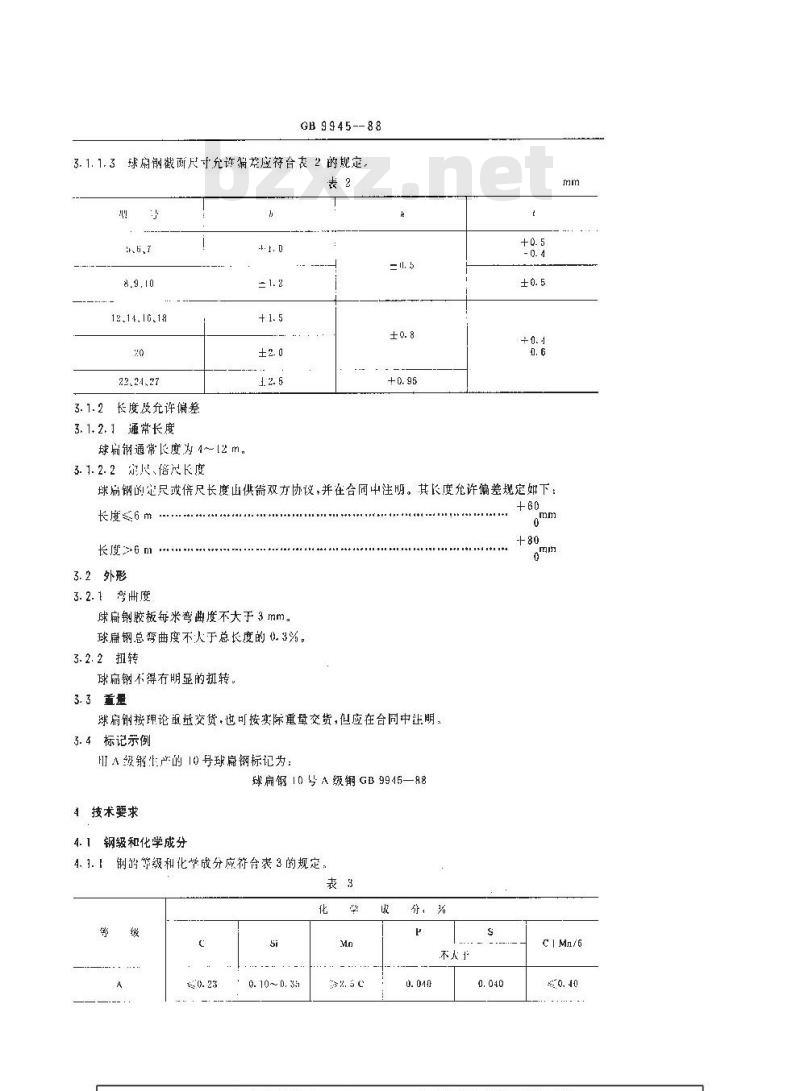

3.1.1.3球钢截两尺寸允许编差应符台表2的规定，表2
12.14,1G,18
22、24.27
3.1.2长度设允许偏差
3.1.2.1通常长度
球扁钢通常长度为4~[2m。
3.1.2.2家、倍尺长度
球扁钢的定尺或倍尺长度山供贫双方协议，并在合同中注明。其长度允许偏差规定如下：长度≤6m
长6 m
3.2外形
球扁刚胶板每米弯曲度不大于3mm。球扁钢总弯曲度不人于总长度的0.3%。3.2.2扭转
球扁刚不得有明显的扭转。
3.3重量
球肩钢按理论重量交货，也可按实际重量交货，但应在合同中注明。3.4标记示例
HIA级销生产的10号球扁钢标记为：球扇钢10号A级钢GB9945—88
4技术要求
4.1钢级和化学成分
4.1.！钢的等级和化学成分应符合表3的规定，表
0. 10 ~ 0. 351
CIMn/6
0. 10 ~ 0. 35
GB 9945—88
分、%
不大于
c+Mn/6
4.1.1.1经船检部门和需方间意，对厚度不大于12mm的A级钢，可采用沸腾钢生产，但应在质量证明-再十注明。
4.1.1.2B级钢当含硅不小于0.10%时(镇静钢),其最低含锰可降到0.60%。4.1.1.3钢中残余含铜量不得大于0.35%，铬.镍各不大于.0.30%。4.1.2根据需方要求，经供需双方协议，可供应其他等级的球扇。4.2交货状态
球扇制以热轧状态交货。
4.3力学性能、工艺性能

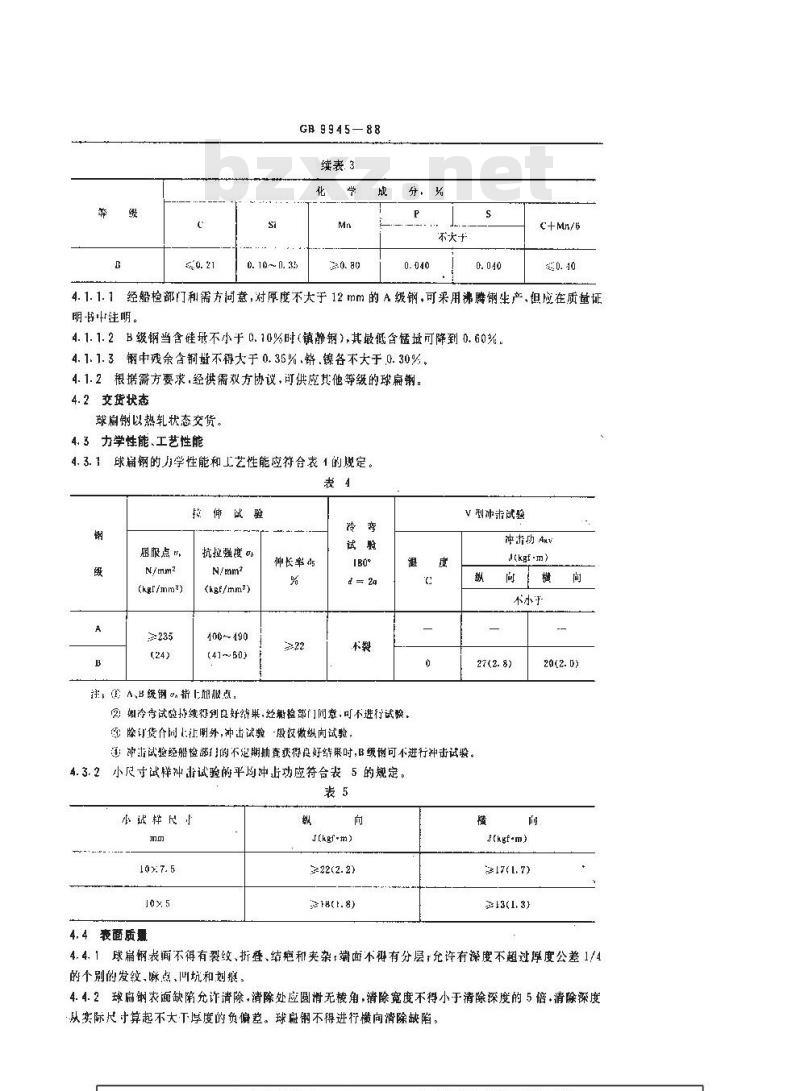

4. 3. 1 球编钢的力学性能和上艺性能应符合表 1 的定。表
点伸试验
屈服点
(kgr/mm)
抗拉度码
(kgf/mm2)
400--490
(41~50)
注，A,B级钢指上限服点，
伸长率
d = 20
图！妞冷實试验持续伊到良好药果，经船捡部门同意，可不进行试验除订货合间上让调外,冲击试验一般仅做纵向试验，温
V型净试验
冲法功Anv
J(kgf-m)
不小于
④净击试验经船检部们的不定期抽查获得良好结果时，B级谢可不进行冲击试验。4.3.2小尺寸试样冲市试验函平均冲出功应符合表5的规定。表5
小试样尺』www.bzxz.net
4.4表面质量
J(kgf-m）
ftkgf-m)
4.4.1球篇钢表面不得有裂纹、折叠、结疤和夹杂端面不有分层允许有深度不超过厚度公差1/4的个别的发纹、嘛点、间坑和划狼。4.4.2球扇钢表面缺陷允许清除，清除处应圆滑无梭角，清除宽度不得小于清除深度的5倍.清除深度从实际尺寸算起不大下厚度的负偏差。球扇不得进行横向清除缺陷。GB9945
4.4.3球扇解表面.的征何缺陷不得进行焊补和填补。5试验方法
每批球扇钢检验的取样部位，试验方法应符台裁6的规定。表6
6检验规则
检查和验收
择验项目
化学成分
安会试验
冲试临
联样数垃
钢材的检查与验收由供方技术监督部门进行。6.2姐批抵则
最辩部位
GB2975
GB2975
GD 2975
试璇方法
GI6397
GB2106
GB4159
具行足够精境的量具
球扇制应成批验收。每批由同一炉罐号、同一规格维成，每批重量不大于50t。6.3取样费量
每批球扇钢的捡验试样数量应符合表6的规定。6.4复验与判定规则
6.4.1球扁钢的冲击试验结果按3个试验结果的算术平均值计算，但3个试样中允许有1个试样的冲击功小于表中规定的平均值，但不得小于平均值的70%。当每组3个冲击试样所得结果不满足要求时，如低于规定平均值的试样不超过2个，且其中低下规定平均值70%的试样不超过1个时，则允许再取一组3个冲击试详进行附加试验；前后6个试样的平均值始达到规定平均值，而且在6个试样的单值中，低平规定平均值的试样不超过2个，且其中低于规定平均值70%的试样不超过1个时，则材料可以验收。6.4.2其他检验项日的复验规则应符合IB 2101的规定。7包装、标志及质量证明书
7.1包装
7.1.118号以下球扁钢应成捆交货，20~27号球扁钢成捆包装按根交货。7.1.2成拥交货的球扁钢的捆重捆扎道次、同捆长度差应符合GB2101规定IE、!i类包装。7.2标志
对成捆包装按根交货的球扇钢，当每捆大于10根时应在端部表面清楚喷上等级、型号、炉罐号（批号）、船检部门的规范标记、解厂商标和长度。按捆交货的球扇钢，每拥两端各挂1个标牌，每个标牌正面要清晰地打上钢厂商标和船检部门的标记、钢级、型号、炉罐号(批号)和长度。7.3质量证明书
GB 9945—88
7.3.1球扇钢的质量证明书应符合GB2101的规定7.3.2限据需方要求.应附有中英文对照的质录证明书，附加说明：
本标滩冉冶金工业部情报标滩研布总所归口。本橘准出鞍钢铁公叫负责起草。本标雅主要起草人韩秉古、张友义、李球瓦、赫止安，本标难实施之月起，原冶金下业部部称准YB473--85造船用球扇钢尺寸，外形、重射及允许偏差多作废：
本标雅水平等级标记B 9945
