【国家标准(GB)】 电气装置安装工程施工及验收规范

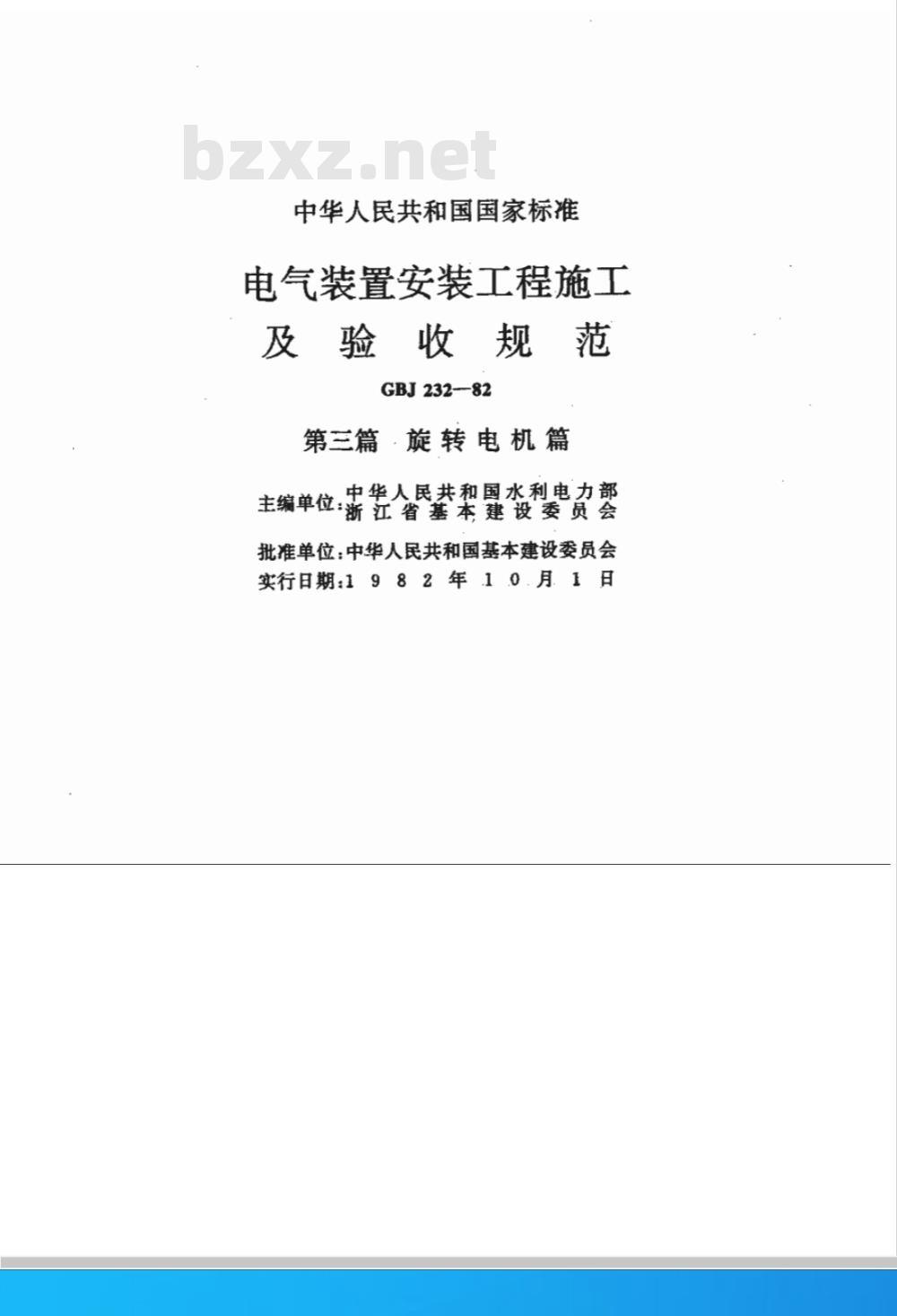

中华人民共和国国家标准
电气装置安装工程施工
及验收规范
GBJ232-82
第三篇·旋转电机篇
主编单位·密垒人星楚梨墨查型费资婴批准单位：中华人民共和国基本建设委员会实行日期：1982年1.0.月1日

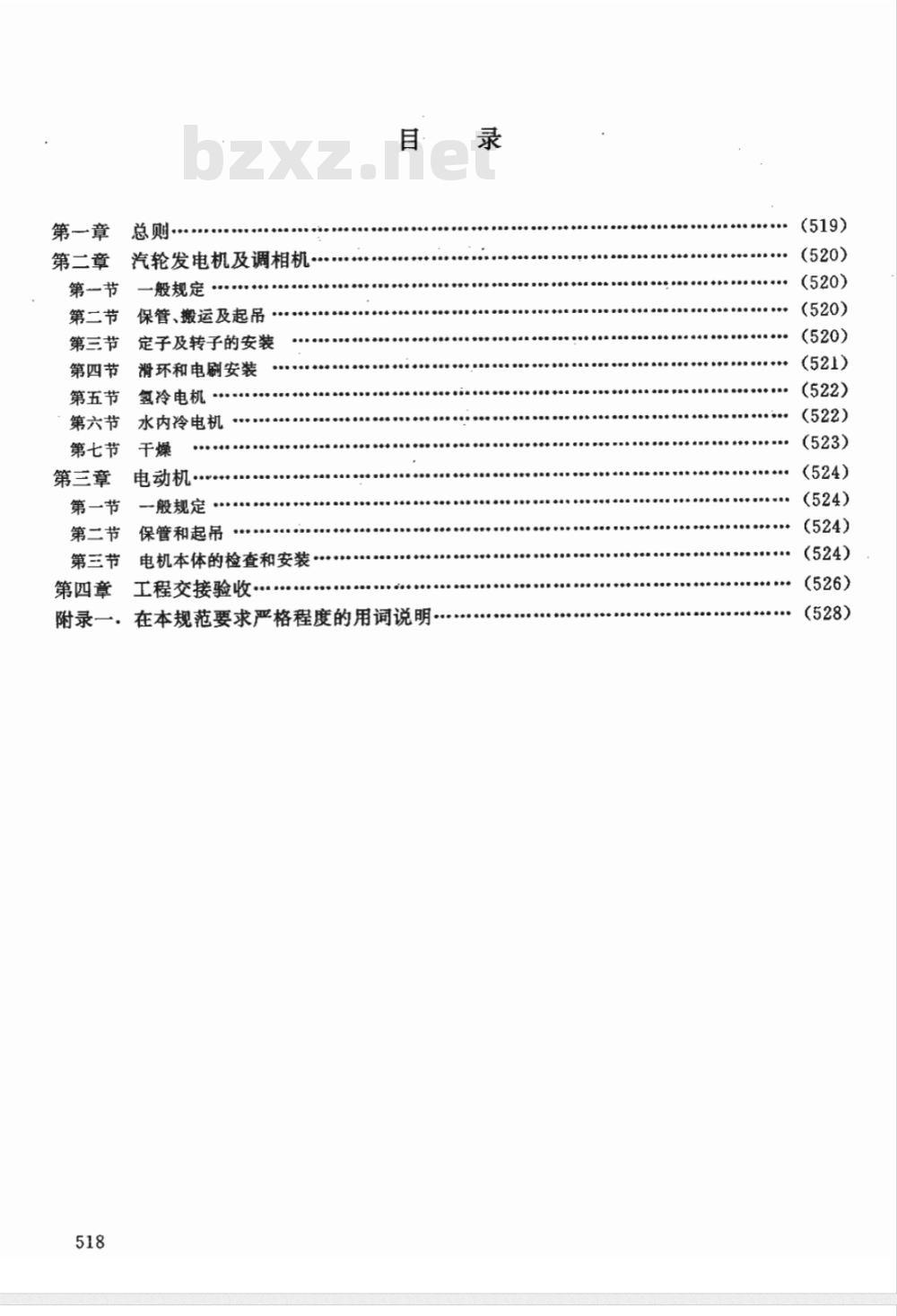

第一章
总则：
第二章汽轮发电机及调相机
第一节　一般规定
第二节
第三节
第四节
第五节
第六节
第七节
第三章
保管、搬运及起吊·
定子及转子的安装
滑环和电刷安装
氢冷电机
水内冷电机
电动机
第一节一般规定·
第二节保管和起吊
第三节电机本体的检查和安装·第四章工程交接验收.…
附录一，在本规范要求严格程度的用词说明518

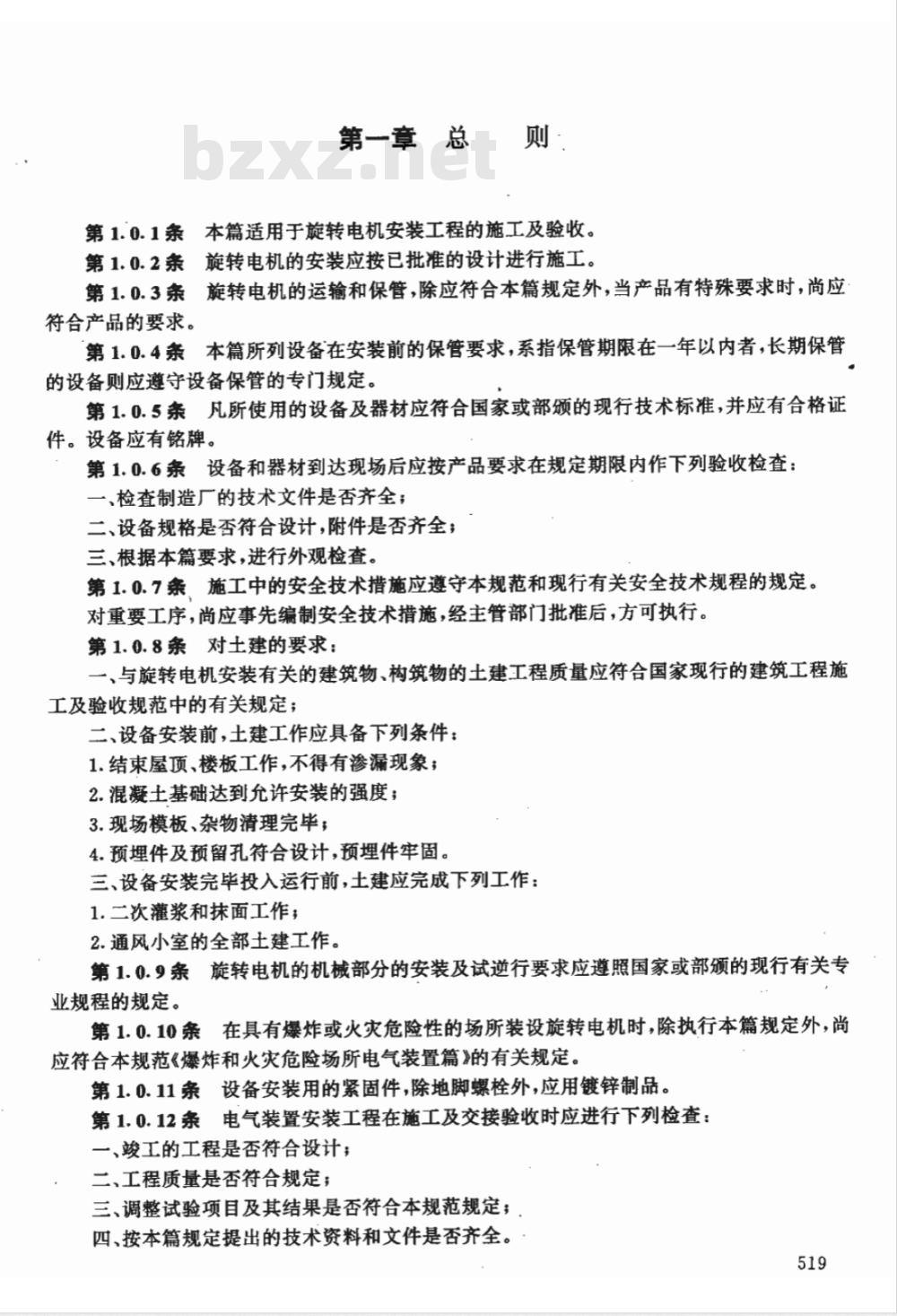

第一章　总　则·　
第1.0.1条本篇适用于旋转电机安装工程的施工及验收。第1.0.2条旋转电机的安装应按已批准的设计进行施工。第1.0.3条旋转电机的运输和保管，除应符合本篇规定外，当产品有特殊要求时，尚应符合产品的要求。
第1.0.4条本篇所列设备在安装前的保管要求，系指保管期限在一年以内者，长期保管的设备则应遵守设备保管的专门规定。第1.0.5条凡所使用的设备及器材应符合国家或部颁的现行技术标准，并应有合格证件。设备应有铭牌。
第1.0.6条设备和器材到达现场后应按产品要求在规定期限内作下列验收检查：一、检查制造厂的技术文件是否齐全；二、设备规格是否符合设计，附件是否齐全；三、根据本篇要求，进行外观检查。第1.0.7条施工中的安全技术措施应遵守本规范和现行有关安全技术规程的规定。对重要工序，尚应事先编制安全技术措施，经主管部门批准后，方可执行。第1.0.8条对土建的要求：
一、与旋转电机安装有关的建筑物、构筑物的土建工程质量应符合国家现行的建筑工程施工及验收规范中的有关规定；
二、设备安装前，土建工作应具备下列条件：1.结束屋顶、楼板工作，不得有渗漏现象；2.混凝土基础达到允许安装的强度；3.现场模板、杂物清理完毕；
4.预埋件及预留孔符合设计，预埋件牢固。三、设备安装完毕投入运行前，土建应完成下列工作：1.二次灌浆和抹面工作；
2.通风小室的全部土建工作。
第1.0.9条旋转电机的机械部分的安装及试逆行要求应遵照国家或部颁的现行有关专业规程的规定。
第1.0.10条在具有爆炸或火灾危险性的场所装设旋转电机时，除执行本篇规定外，尚应符合本规范《爆炸和火灾危险场所电气装置篇》的有关规定，第1.0.11条设备安装用的紧固件，除地脚螺栓外，应用镀锌制品。第1.0.12条电气装置安装工程在施工及交接验收时应进行下列检查：一、竣工的工程是否符合设计
二、工程质量是否符合规定；
三、调整试验项目及其结果是否符合本规范规定；.四、按本篇规定提出的技术资料和文件是否齐全。519

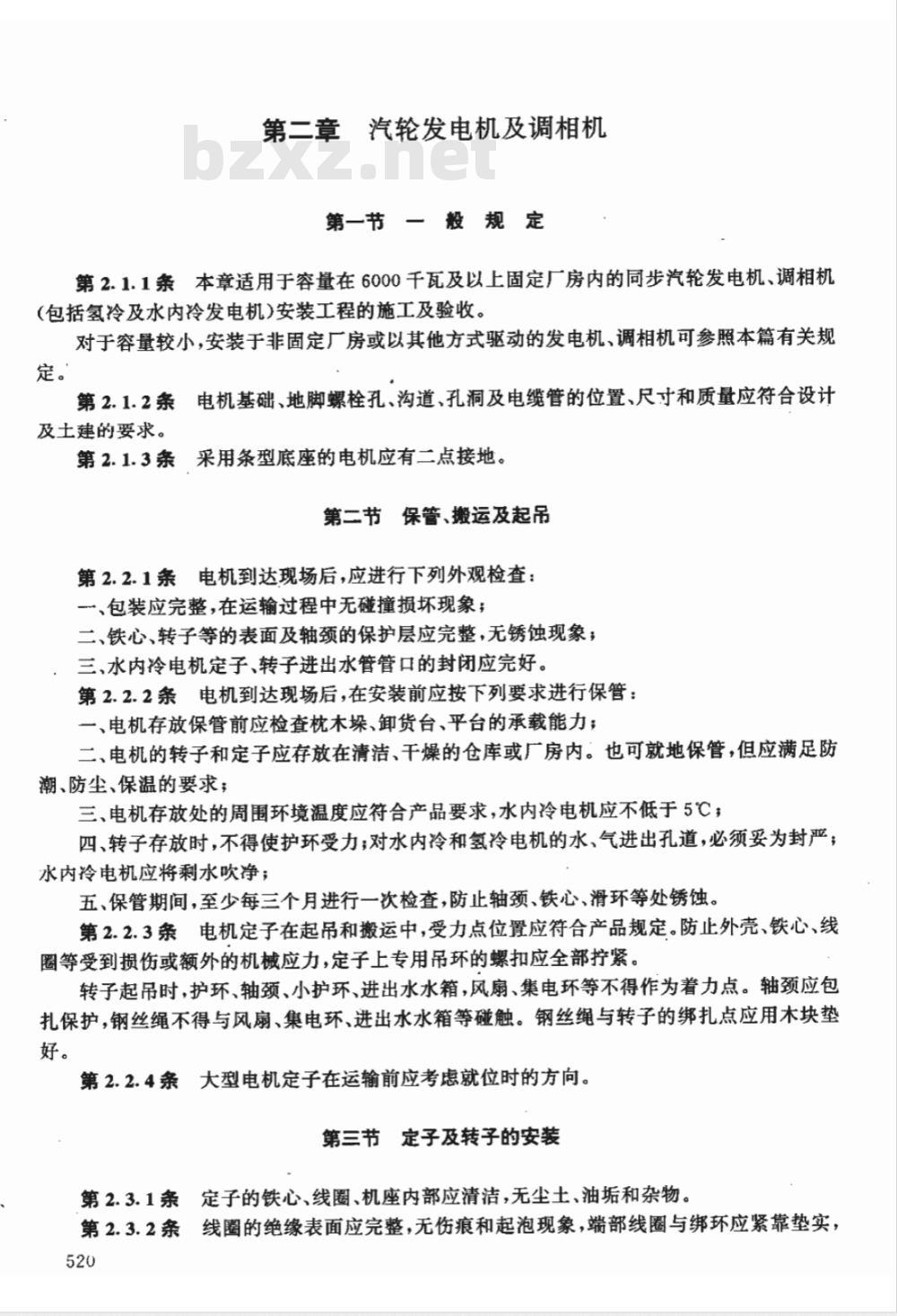

第二章汽轮发电机及调相机
第一节一般规定
第2.1.1条本章适用于容量在6000千瓦及以上固定厂房内的同步汽轮发电机、调相机(包括氢冷及水内冷发电机）安装工程的施工及验收。对于容量较小，安装于非固定厂房或以其他方式驱动的发电机、调相机可参照本篇有关规定。
第2.1.2条电机基础、地脚螺栓孔、沟道、孔洞及电缆管的位置、尺寸和质量应符合设计及土建的要求。
第2.1.3条采用条型底座的电机应有二点接地。第二节保管、搬运及起吊
第2.2.1条电机到达现场后，应进行下列外观检查：一、包装应完整，在运输过程中无碰撞损坏现象；二、铁心、转子等的表面及轴颈的保护层应完整，无锈蚀现象；：三、水内冷电机定子、转子进出水管管口的封闭应完好。第2.2.2条电机到达现场后，在安装前应按下列要求进行保管：一、电机存放保管前应检查枕木垛、卸货台、平台的承载能力；二、电机的转子和定子应存放在清洁、干燥的仓库或厂房内。也可就地保管，但应满足防潮、防尘、保温的要求；
三、电机存放处的周围环境温度应符合产品要求，水内冷电机应不低于5℃，四、转子存放时，不得使护环受力；对水内冷和氢冷电机的水、气进出孔道，必须妥为封严；水内冷电机应将剩水吹净；
五、保管期间，至少每三个月进行一次检查，防止轴颈、铁心、滑环等处锈蚀。第2.2.3条电机定子在起吊和搬运中，受力点位置应符合产品规定。防止外壳、铁心、线圈等受到损伤或额外的机械应力，定子上专用吊环的螺扣应全部紧。转子起吊时，护环、轴颈、小护环、进出水水箱，风扇、集电环等不得作为着力点。轴颈应包扎保护，钢丝绳不得与风扇、集电环、进出水水箱等碰触。钢丝绳与转子的绑扎点应用木块垫好。
第2.2.4条大型电机定子在运输前应考虑就位时的方向。第三节定子及转子的安装
第2.3.1条定子的铁心、线圈、机座内部应清洁，无尘土、油垢和杂物。第2.3.2条线圈的绝缘表面应完整，无伤痕和起泡现象，端部线圈与绑环应紧靠垫实，520
紧固件应完整，螺母应锁紧。
第2.3.3条铁芯矽钢片应无锈蚀、松动及损伤，其通风孔及风道应清洁，无杂物阻塞。第2.3.4条埋入式测温元件的引出线及端子板应清洁，且绝缘良好。埋设于汇水管水支路处的测温元件应安装牢固。
第2.3.5条定子槽楔应无断裂、凸出及松动现象，每根槽楔的空响长度不应超过1/3，端部槽模必须牢固。
第2.3.6条进入定子内的检查人员应穿着洁净，严禁带有容易脱落的金属件，不得穿硬底鞋或直接踏在线圈端部。
第2.3.7条转子上的平衡块应固定牢固，不得增减或变位，平衡螺丝应锁牢。氢冷转子应进行通气检查，通气孔应无阻塞。风扇叶片应安装牢固，无破损、裂纹及焊口开裂情况，螺栓应可靠地锁住。第2.3.8条穿转子时，不得碰伤定子线圈或铁心，下部铁心及线圈端部表面宜先用纸板或胶合板覆盖。
第2.3.9条凸极式电机的磁极线圈绝缘完好，磁极稳固，磁极间连接线应牢固。第2.3.10条电机的空气间隙及磁场中心应符合产品要求。第2.3.11条安装端盖前，电机内部应无杂物及任何遗留物，气封通道应畅通。安装后，端盖接合处应紧密。采用端盖轴承的电机，其端盖接合面应用10×0.1（毫米）塞尺检查，塞入深度不得超过10毫米。
第2.3.12条电机的引出线的安装应符合下列规定：一、引出线的接触面应平整、清洁、无油垢，其镀银层不宜锉磨；二，引出线的连接应紧固，应注意铁质螺栓的位置，连接后不得构成闭合磁路。第四节滑环和电刷安装
第2.4.1条滑环应与轴同心，其摆度应符合产品的规定，一般不大于0.05毫米。滑环表面应光滑，无损伤及油垢。
第2.4.2条接至滑环的电缆，其金属护层不应触及带有绝缘垫的轴承。第2.4.3条电刷架及其横杆应固定紧固，绝缘衬管和绝缘垫应无损伤、污垢，并应测量其绝缘电阻。
第2.4.4条刷握与滑环表面间隙应调整为2~4毫米。第2.4.5条电刷的安装调整应符合下列规定：一、同一电机上必须使用同一型号、同一制造厂的电刷，二、电刷的编织带应连接牢固，接触良好，不得与转动部分或弹簧片相碰触，具有绝缘垫的电刷，绝缘垫应完好；
三、电刷在刷握内应能上下自由移动，电刷与刷握的间隙应符合制造厂规定，\一般为0.10~0.20毫米；
四、恒压弹簧应完整无机械损伤，其型号及压力要求应符合产品规定；五、电刷接触面应与滑环的弧度相吻合，接触面积不应小于单个电刷截面的75%。研磨后，应将炭粉清扫干净；
六、非恒压的电刷弹簧，其压力应符合制造厂规定。若无规定时，应调整到不使电刷冒火的最低压力，同一刷架上每个电刷的压力应力求均匀，一般为0.15～0.25公斤/厘米2；七、运行时，电刷应在滑环的整个表面内工作，不得靠近滑环的边缘。第五节氢冷电机
第2.5.1条氢冷电机的安装，尚应符合本节规定。第2.5.2条电机的引出线应按制造厂图纸及规定包扎绝缘：套管的法兰应和电机底板密合，套管表面应清洁。
第2.5.3条氢冷电机必须进行气密性试验，消除定子各处焊口、接合面及定子引出线密封处的漏气，其试验压力应符合制造厂规定。第六节水内冷电机
第2.6.1条水内冷电机的安装，尚应符合本节规定。第2.6.2条安装前应对定子、转子水回路分别进行水压试验。现场水压试验标准应按制造厂规定。
试验持续时间为8小时，应无渗漏。试验时应将绕组水路中空气放尽。第2.6.3条电机的冷却水应是汽轮机的冷凝水或经除盐处理的水，其水质要求见表2.6.3。
第2.6.4条绝缘水管不得碰及端盖和有凹癌现象，相互间也不得碰触或摩擦，否则应用绝缘物隔开，并用玻璃丝带扎牢。水内冷电机冷却水标准表
导电率
NHg值
透明纯净，无机械混合物
100兆瓦以下者不大于5微姆/厘米标
100兆瓦及以上者不大于-2微姆/厘米起动时不大于10微媽/厘米
不大于10微克当量/升
7.0～8.0
第2.6.5条电机的检漏装置应清洁、干燥。表2.6.3
第2.6.6条水内冷电机的定子、转子安装后应进行正、反冲洗，确保分支水回路畅通。522
第七节干燥
第2.7.1条新装电机的绝缘电阻或吸收比应满足本规范“电气设备交接试验标准篇”的有关规定。如不能满足时，应对电机进行干燥。第2.7.2条电机干燥时应符合下列规定：一、温度应缓慢上升，温升可为每小时5～8℃；二、铁心和线圈的最高允许温度，应根据绝缘等级确定，当用酒精温度计测量时为70~80℃，当用电阻温度计或温差热电偶测量时为80～90℃；三、带转子干燥的电机当温度达到70℃后，至少每隔二小时将转子转动180度；四、水内冷电机定子宜用热水循环干燥，水温不宜超过70℃C；当采用直流加热法时，在定子线圈与绝缘水管连按处的接头上，以温度计测得的温度不应超过70℃，五、水内冷电机转子的干燥方法，可通以直流电加热，加热温度用电阻法测量，不应超过65℃;
六、当吸收比及绝缘电阻值符合要求，并在同一温度下经5小时稳定不变时，方可认为干燥完毕，
七、电机干燥如在就位后进行，宜与风室干燥同时进行；八、电机干燥后，如不及时起动，宜有防潮措施。第2.7.3条经交流耐压试验合格后的电机，当其绝缘电阻值在接近运行温度时（环氧粉云母绝缘的电机则在常温时)不低于其额定电压每千伏1兆欧时，可以投入运行。但在投运前不应再拆开端盖进行内部作业。523bZxz.net
第三章?电?动机
第一节 般 规 定
第3.1.1条本章适用于感应电动机、同步电动机及直流电机（包括固定式励磁机、直流发电机及电动机)的安装。
第3.1.2条电机性能应符合电机周围工作环境的要求。第3.1.3条电机基础、地脚螺栓孔、沟道、孔洞及电缆管位置、尺寸及质量应符合设计及土建本身的质量要求。
第二节保管和起吊
第3.2.1条电机运达现场后，应进行下列外观检查：一，电机应完好，不应有损伤现象；二、定子和转子分箱装运的电机，其铁心、转子和轴颈应完整无锈蚀现象；三、电机的附件、备件应齐全无损伤。第3.2.2条电机及其附件宜存放在清洁、干燥的仓库或厂房内。也可就地保管，但应有防潮、防雨、防尘等措施。
第3.2.3条起吊电机转子时，不可将吊绳绑在滑环、换向器或轴颈部分。第三节电机本体的检查和安装
第3.3.1条电机安装时应进行下列检查：一、盘动转子不得有磁卡声，
二、润滑脂情况应正常，无变色、变质及硬化等现象。其性能应符合电机的工作条件；三、测量滑动轴承电机的空气间隙，其不均匀度应符合产品的规定，若无规定时，各点空气间隙的相互差值不应超过10%，
四、电机的引出线鼻子焊接或压接应良好，且编号齐全；五、绕线式电机需检查电刷的提升装置，提升装置应标有“起动”、“运行”的标志，动作顺序应是先短路集电环，然后提升电刷。第3.3.2条当电机有下列情况之一时，应进行抽芯检查：一、出厂日期超过制造厂保证期限者；二、经外观检查或电气试验，质量有可疑时；三、开启式电机经端部检查有可疑时：四、试运转时有异常情况者。
第3.3.3条电机抽芯检查时应符合下列要求：524
一、电机内部清洁无杂物；
二、电机的铁心、轴颈、滑环和换向器等应清洁，无伤痕、锈蚀现象；通风孔无阻塞；三、线圈绝缘层完好，绑线无松动现象；四、定子槽楔应无断裂、凸出及松动现象，每根槽楔的空响长度不应超过1/3，端部槽楔必须牢固；
五、转子的平衡块应紧固，平衡螺丝应锁牢，风扇方向应正确，叶片无裂纹：六、磁极及铁轭固定良好，励磁线圈紧贴磁极，不应松动，七、鼠笼式电机转子导电条和端环的焊接应良好，浇铸的导电条和端环应无裂纹；八、电机绕组连接正确、焊接良好；九、直流电机的磁极中心线与几何中心线应一致；十、检查电机的滚珠(柱)轴承，应符合下列要求：1.轴承工作面应光滑清洁，无裂纹或锈蚀，且记录其轴承型号；2.轴承的滚动体与内外圈接触良好，无松动，转动灵活无卡涩；3.加入轴承内的润滑脂，应填满其内部空隙的2/3，同一轴承内不得填入两种不同的润滑脂。
第3.3.4条电机的换向器或滑环应符合下列要求：、换向器或滑环表面应光滑，并无毛刺、黑斑、油垢等，换向器的表面不平程度达到0.2毫米时应进行车光；
二、换向器片间绝缘应凹下0.5～1.5毫米。整流片与线圈的焊接应良好。第3.3.5条电刷的刷架、刷握及电刷的安装应符合下列要求：一、同一组刷握应均匀排列在同一直线上；二，刷握的排列，一般应使相邻不同极性的一对刷架彼此错开，以使换向器均匀磨损：三、各组电刷应调整在换向器的电气中性线上；四、带有倾斜角的电刷，其锐角尖应与转动方向相反；五、除满足上述要求外，尚应符合本篇“汽轮发电机和调相机”章内“滑环和电刷安装”节的要求。
第3.3.6条箱式电机及多速电机的安装除应符合本章各有关规定外，尚应符合下列要求：
一、箱式电机：
1.定子搬运、吊装时应防止定子绕组的变形；2.定子上下瓣的接触面应清洁，连接后用0.05毫米的塞尺检查，接触应良好；3.必须测量空气间隙，其误差应符合产品规定，4.定子上下瓣绕组的连接，必须按产品规定进行。二、多速电机：
1.电机的结线组别、极性应正确；2.联锁切换装置应动作可靠：
3.有操作程序规定的电机应按产品要求进行；4.电源切换开关应符合本规范“高压电器篇”中“油断路器章”的规定。595
第四章工程交接验收
第4.0.1条发电机和调相机的起动运行，是指电机开始转动至并入系统保持铭牌出力连续运行72小时所经历的全部过程，如非电机本身原因，不能达到额定负荷时，则允许按最大可能负荷进行72小时运行。水内冷电机应在水质符合起动要求，水回路系统正常通水情况下，才允许进行试运行。氢气直接冷却的电机在充空气状态下不得带励磁运行。第4.0.2条电机试运行前，应进行下列检查：一、土建工程全部结束，现场清扫整理完毕；二、电机本体安装检查结束；
三、冷却、调速、润滑等附属系统安装完毕，验收合格，分部试运行情况良好；四、电机的保护、控制、测量、信号、励磁等回路的调试完毕，动作正常：五、测定电机定子线圈，转子线圈及励磁回路的绝缘电阻，应符合要求；对有绝缘的轴承座，其绝缘板、轴承座及台板的接触面应清洁干燥，用1000伏摇表测量，绝缘电阻值不得小于0.5兆欧；
六、电刷与换向器或滑环的接触应良好；七、盘动电机转子时应转动灵活，无碰卡现象；八、电机引出线应相位正确，固定牢固，连接紧密；九、电机外壳油漆完整，接地良好；十、照明、通讯、消防装置应齐全。第4.0.3条电动机的第一次启动一般在空载情况下进行，空载运行时间为二小时，并记录电机的空载电流。
第4.0.4条电机在试运行中应进行下列检查：一、电机的旋转方向符合要求，无杂声；二、换向器、滑环及电刷的工作情况正常；三、检查电机温度，不应有过热现象；四、电机的振动(双振幅值)应不大于表4.0.4的规定：电机的振动标准
同步转速(转/分）
双振幅值(旁米）
五、滑动轴承温升不应超过45℃，滚动轴承温升不应超过60℃。表4.0.4
750及以下
第4.0.5条交流电动机的带负荷连续起动次数，如无产品规定时，可按下列规定：一、在冷态时，可连续起动2次；二、在热态时，可连续起动1次。第4.0.6条电机在验收时应提交下列资料和文件：526
一、变更设计部分的实际施工图；二、变更设计的证明文件；
三、制造厂提供的产品说明书、试验记录、合格证件及安装图纸等技术文件；四、安装技术记录（包括电机抽芯检查记录、电机干燥记录等）；五、调整试验记录。
