【电子行业标准(SJ)】 绝缘胶带

中华人民共和国电子行业标准
SJ/T9167.12--93
UL 510—86
绝缘胶带
Insulating tape
1993-12-20发布
1994-06-01实施

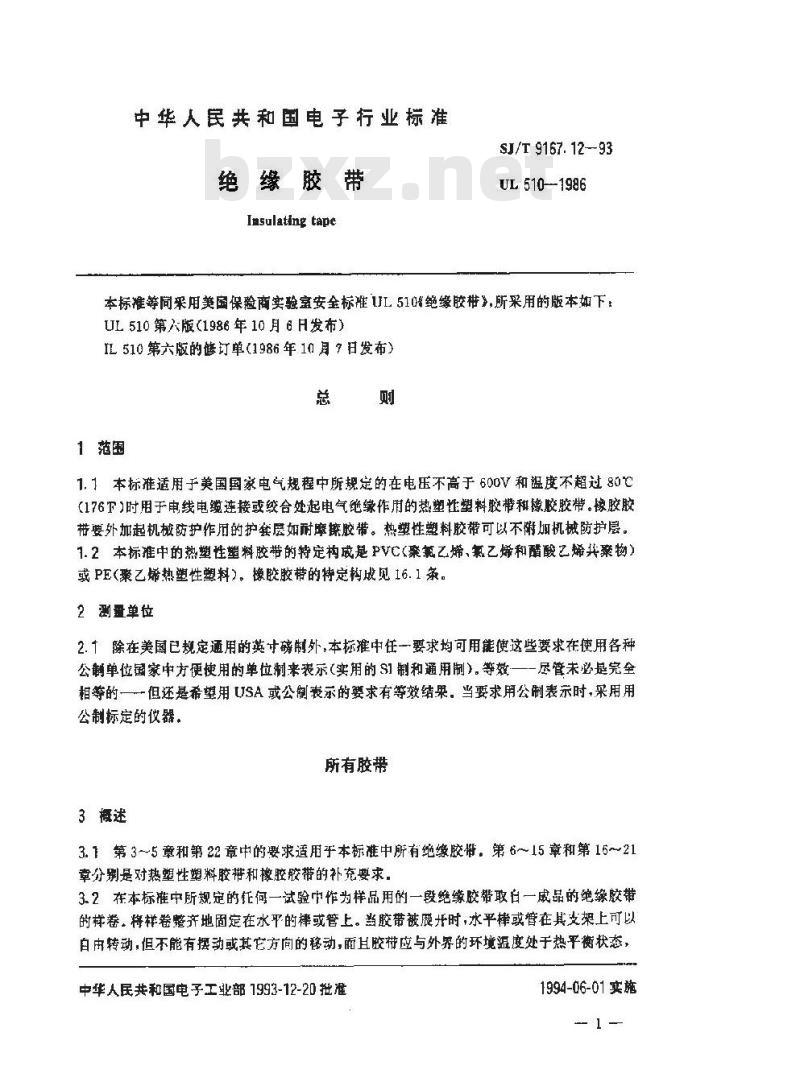

中华人民共和国电子工业部发布中华人民共和国电子行业标准
绝缘胶带
Insulating tape
SJ/T 9167. 12- 93
UL510--1986bzxZ.net
本标准等同采用美国保险商实验宝安全标准1JL510绝缘胶带》，所采用的版本如下：UL510第入版（1986年10月6日发布）IL510第六版的修订单（1986年10月7发布）总
1范围
1.1本标准适用于美国国家电气规程中所规定的在电压不高于600V和温度不超过80℃（176）时用于电线电缆连接或绞合处起电气绝缘作用的热塑性塑料胶带科橡胶胶带。橡胶胶带要外加起机械防护作用的护套层如耐摩擦胶带。热塑性塑料胶带可以不晰加机械防护层。1.2本标推中的热塑性塑料胶带的特定构戒是PVC（乐氟乙烯、氯乙烯和酯酸乙烯共物）或PE(案乙烯热塑性塑料)，橡胶胶带的特定构成见16.1条。2测量单的
2.除在美国已规定通用的英寸磅制外，本标准中任一要求均可用能使这些要求在使用各种公制单位国家中方便使用的单位制来表示（实用的S1制和通用制）。等效一一尽管未必是完全相等的一但还悬希望用USA或公制表示的要求有等效结果。当要求用公制表示时，采用用公制标定的仪器。
所有胶带
3概述
3.1第3~5章和第22章中的要求适用乎本标准中所有绝缘胶带，第6~15章和第15~21章分别是对热塑性塑料胶带和橡腔胶带的补充要求，3.2在本标准中所规定的任何一试验中作为样品用的一段绝缘胶带取白一成品的绝缘胶带的样卷，将样卷整齐地固定在水平的棒或管上。当胶带被开时，水平棒或管在其支架上可以自由转动，但不能有摆动或其它方间的移动，面且胶带应与外界的环境温度处于热平衡状态，中华人民共和国电子工业部1993-12-20批准1994-06-01实施
SJ/T 9167. 12--93

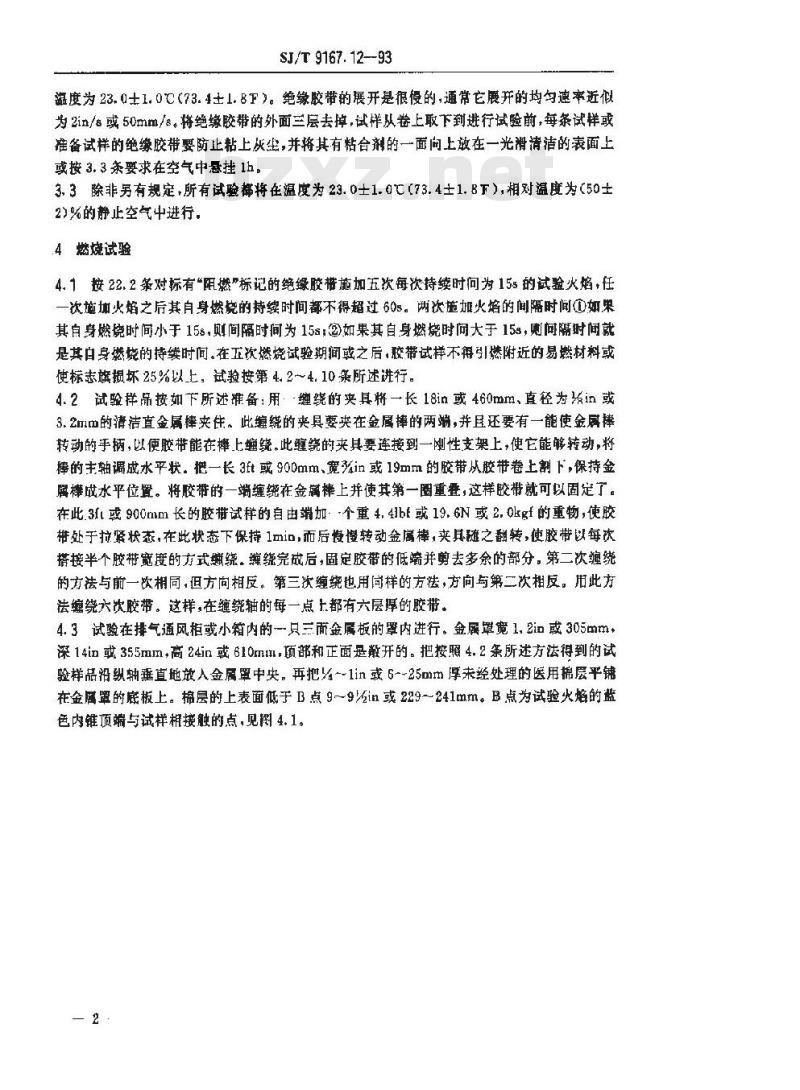

度为23.0士1.0℃（73.4士1.8F）。绝缴胶带的展开是很慢的，通常它展并的均匀速率近似为2in/或50mm/s。将绝缘胶带的外面三层去掉，试样从卷上取下到进行试验前，每条试样或准备试样的绝缘胶带要防止粘上灰坐，并将其有粘合剂的一面向上放在一光滑清洁的表面上或按3. 3条要求在空气中感挂1h。3.3除非另有规定，所有试验都将在温度为23.0士1.0℃（73.4士1.8F），相对温度为（50±2)%的静止空气中进行，
.4燃烧试验
4.1按22.2条对标有“阻燃”标记的绝缘胶带施加五次每次持续时问为15s的试验火焰，任一次施加火焰之后其自身燃烧的持续时间都不得超过605。两次施加火焙的间隔时间①如果其自身燃烧时间小于15s，则间隔时间为15s：如果其自身燃烧时间大于15s，厕间隔时间就是其白身燃烧的持续时间。在五次燃烧试验期间或之后，胶带试样不得引燃附近的易燃材料或使标志旗摄坏25%以上，试验按第4.2～4.10条所述进行。4.2试验样品按如下所述准备：用·缠绕的夹具将一长18in或460mm、直径为长in或3.2mm的清洁直金属棒夹住。此缠绕的夹具要夹在金属摔的两端，并且还要有一能使金属摔转动的手柄，以便胶带能在摔上缠绕。此缠绕的夹具要连接到一刚性支架上，使它能够转动，将棒的主轴调成水平状.一长3ft或900mm、宽%in或19mm的胶带从胶带卷上割下，保持金属棒成水平位置。将胶带的一端缠统在金满棒上并使其第一圈重叠，这样胶带就可以固定了。在此.3ft或900mm长的胶措试样的自由端加：个重4，41bf或19.6N或2.0kgf的重物，使胶带处于拉紧状态，在此状态下保持1min，而后慢慢转动金属撑，夹具随之翻转，使胶带以每次搭接半个胶带觉度的方式继绕，缠绕完成后，固定胶带的低端并剪去多余的部分。第二次缠绕的方法与前一饮相同，但方向相反，第三次缠绕也用同样的方法，方向与第二次相反。前此方法缠绕六次胶带。这样,在缠绕轴的每一点上都有六层埠的胶带。4.3试验在排气通风柜或小箱内的一只三而金属板的罩内进行。金属罩宽1.2in或305mm，深14in或355mm，高24in或610mm，顾部和正面是散开的。把按照4.2条所述方法得到的试验样品沿纵轴垂直地放人金属罩中央。再把%~-1in或6--25mm厚未经处理的医用棉层平铺在金属罩的底板上。棉层的上表面低于B点9～9/in或229～241mm。B点为试验火焰的蓝色内锥顶端与试样相接触的点，见阁4.1。2

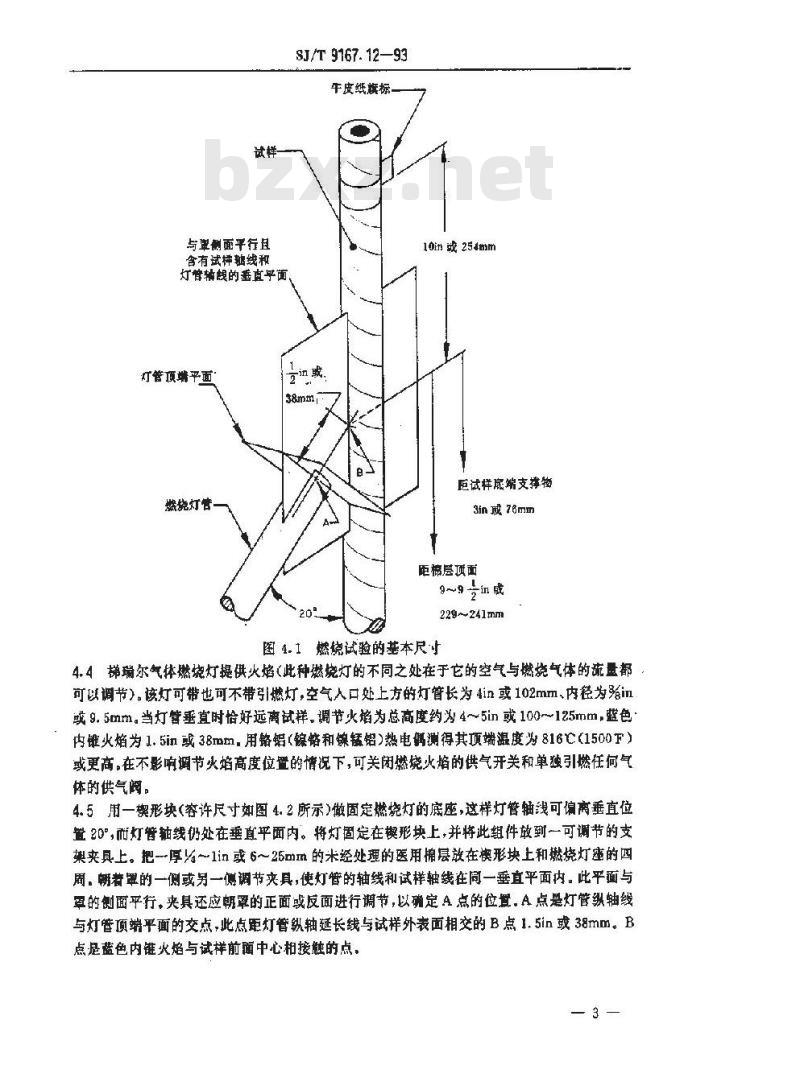

与弹削面乎行且
含有试拌线和
灯管轴线的垂直乎面
灯管顶端平面
燃烧灯骨
SJ/T 9167.12—93
牛皮纸旗标
10in或254mm
巨试样底端支撑物
3in或76mm
距棉层项面
9~9或
229~241mm
图4.1燃绕试验的基本尺
4.4梯瑞尔气体燃烧灯提供火焰（此种燃烧灯的不同之处在于它的空气与燃烧气体的流量都可以调节）。该灯可带也可不带引燃灯，空气人口处上方的灯长为4in或102mm、内径为im或9.5mm。当灯营垂直时恰好远离试样，调节火焰为总高度约为4~5in或100~125mm，蓝色内锥火焰为1.5in或38mm，用铬铝（锦铬和锦锰铝）热电驾测得其项端度为8161500F）或更高，在不影调节火焰高度位重的情况下，可关闭燃烧火焰的供气开关和单独引燃任何气体的供气阅。
4.5用一形块（容许尺寸如图4.2所示）做固定燃烧灯的底座，这样灯管轴线可偏离垂直位置20°，而灯管轴线仍处在垂直平面内。将灯固定在楔形块上，并将此组件放到一可调节的支架夹具上。把-厚%～1in或6～25mm的术经处理的医用棉层放在换形块上和燃烧灯座的四周，朝者罩的一侧或另一侧谢节夹具，使灯管的轴线和试样轴线在同一垂直平面内。此平面与罩的创面乎行，夹具还应期罩的正面或反面进行调节，以确定A点的位贯，A点是灯管纵轴线与灯管项端平面的交点，此点距灯管纵轴延长线与试样外表面相交的B点1.5in或38mm。B点是蓝色内锥火焰与试样前面中心相接触的点，3

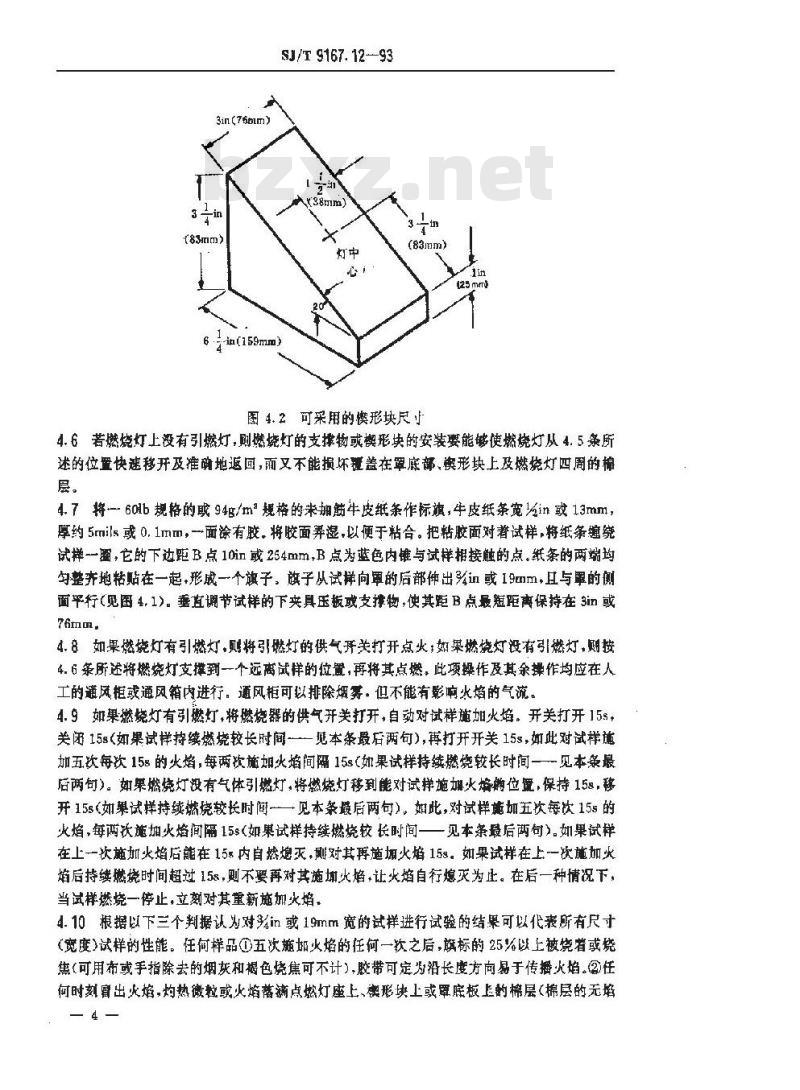

3in(76nim)
(83mm）
-in(159mm)
SJ/T 9167. 12-93
Ar38mm)
(83mm）
图4.2可采用的樊形块尺
125mAT
4.6若燃烧灯上没有引燃灯，则燃烧灯的支撑物或樊形块的安装要能够使燃烧灯从4.5条所述的位量快速移开及准确地返回，面又不能损坏疆盖在罩底部，换形块上及燃烧灯四周的棉层。
4.7将一60lb规格的或94g/m2规格的来加筋牛皮纸条作标旗，牛皮纸条宽in或13mm，厚约5mils或 0,1mm，一面涂有胶。将胶面弄湿,以便于粘合。把粘胶面对着试样,将纸条缠菀试样一图，它的下边距B点10in或254mm,B点为蓝色内锥与试样相接触的点。纸条的两端均匀整齐地粘贴在一起，形成一个旗子，旗子从试样向罩的后部伸出乡i或19mm，且与罩的侧面平行（见图 4,1)。垂直调节试样的下英具压扳或支撑物，使其距B点最短距离保持在 3in或imm.
4.8如果燃烧灯有引燃灯.则将引燃灯的供气开关打开点火，如果燃烧灯没有引燃灯，则按4.6条所还将燃烧灯支撑到一个远离试样的位置，再将其点燃，此项操作及其余操作均应在人工的通风柜或通风箱内进行。通风柜可以排除烟雾，但不能有影响火焰的气流。4.9如果燃烧灯有引燃灯，将燃烧器的供气开关打开，自动对试样施加火焰。开关打开15s，关闭15s（如果试样持续燃烧较长时间一见本条最后两句），再打开开关15s，如此对试样施加五次每次15s的火焰，每两次施火焰间隔15s（如果试样持续燃烧较长时间一一见本条最后两句）。如果燃烧灯没有气体引燃灯，将燃烧灯移到能对试样施想火焰曾位凭，保持158，秘开15s（如果试样持续尴烧较长时间见本条最后两句），如此，对试样施加五次每饮15s的火焰，每两次施加火焰间隔15s（如果试样持续燃烧较长时间一一见本条最后两句）。如果试样在上一次施加火焰后能在15*内自然熄灭，侧对其再随火焙15s。如果试样在上一次施加火焰后持续燃烧时间超过15s，则不要再对其施火焰，让火焰自行熄灭为止。在后一种情况下，当试样燃烧一停止，立刻对其董新施加火焰，4.10根据以下三个判据认为对4in或19mm宽的试样进行试验的结果可以代表所有尺寸（宽度）试样的性能。任何样品①五次箍火焰的任何一次之后，旗标的25%以上被烧着或烧焦（可用布或手指除去的烟灰和褐色烧焦可不计），胶带可定为沿长度方向易于传据火焰。②任何时刻窄出火焙，灼热微粒或火焰落滴点燃灯座上、奥形块上或罩底板上的梯层（棉层的无焙SJ/T 9167. 12—93
烧焦可不计），胶带可定为易于向其附近的易燃材群传播火烙。③每次施加火焰后，连续燃烧超过60s，胶带可定为易于向其附近的易燃材料传播火焰，5气候试验
5.1按22.2条所述，标有“耐气候”标志的绝缘胶带在经过100h处理后，至少还应保留其原有抗拉强度及延伸率的65%。
5.2胶带的原有抗拉强度及延伸率是通过19.5条所述的仪器及适合于特殊类型胶带的方法来测定的。另一组胶带试样（最少五个试样）垂直地安放到如5.3.条所述的模拟气候试验仪中的试样滚简上。经繁露处理100h后，试样从滚筒上取下，用19.5条所述仪器及适合于特殊类型胶带的方法对试样进行抗拉强度及延伸率试验。样品经100h处理后要填上2in或50mm长的基推标记。
5.3试样要累露在发光源的紫外线光下，如由两个直径为%in或13mm的垂直电极间形成的两个微样的电甄。此电极设量在直径为31il或7B7min。高为17%in或451mm的可转动的垂直金厚园简的中心。每个电孤都用透明热的光学玻璃（9200--PX硼硅酸玻璃或与它同等物)球罩包封。波长短于2750A或275nm时是不透光的。在波长为3700或370nm时，遵光率为91%。
5.4试样在不受应力影响的情况下安放到圆简内，使其背面期向电弧，有粘结剂的一面暴露，圆筒围绕电以每分钟一留的速度转动。还要提供一喷嘴系统，以便当瞬简转动时，使每个试样依此都可受到水的喷雾。圆简的转动是连续的，电弧的工作也是连续的，而喷嘴是喷雾3min，停止17min。此循环无间断地重复进行6次，这择运行的结果是每个试样受到电弧的韬射102min.水喷雾和电孤的插射18min。此顾序在全部100h运行过程中依次重复进行。当此仪器工作时，圆简内的平衡黑板的温度为63士5C（145土9F）。热塑性胶带
6厚度
6. 1按 6. 2条所述方法测定绝缘胶带(包括胶黏物)的呼均厚度应不小于 0, 006i或0.15mm。
6.2胶带的平均厚度用有固定重量刻度盘的测微仪测定。测微仪有一直径为 0.250±0.01in或 6. 4± 0, 2mm 的加压支脚,用--重物可使它对样品施加 6. 0士0. 1azf 或 1. 67士0. 02N 或156士17gf的力，在试样不同点处取五个读数，这五个读数的平-均值就是胶带的库度。7物理性能试验
7.1热塑性绝缘胶带的物理性能：当五个样品按ASTMD1000-82a电绝缘用压教粘结胶带的标难试验力法》进行试验时，其性能应附合表7.1的规定。：5
试样测
试条件
来老化
SJ/T 9167.12--93
表 7.1热塑性胶肾物理性能
延伸率的最小值
（2in或50mm基准线）
PVC 胶带 PE胶带
【2in或50mm】
B绝缘击穿试验
(1. 2in 或 30mm)
抗拉强度最小值
PVC 胶带PE 胶带
2000bf/in或
I3.8MN/m\或
1379N/cm或
1.41kgf/mm
15001bl/in或
10.3MN/m或
1030N/em或
1.05kgf/mm*
B.1当按 ASTMD 1000~82a(电绝缘用压敏粘合胶带的标准试验方法中的短期性能测试方法进行试验时，五个PVC或PE胶带试样的绝缘强度的平均值应不小于1kV/mil胶带厚度或39.37kV/mm胶带厚度（背面涂有粘结剂)。9粘结强度试验
9.1当按ASTMD1000~82at电绝缘用压敏粘合胶带的标准试验方法中的粘结强度试验方法A给出的试验及步骤将热塑性绝缘胶带贴到钢材或胶带基板土时，胶带粘结强度的最小平均值应为16zf/in或0.175N/mm或18gf/mm。10吸水性试验
10. 1 一热塑性绝缘胶带经过在度为 23. 0=1. 0 ℃C(73. 4士1. 8 F),相对湿度为(96士2)%的空气中处理36h后，其绝缘强度最小值仍应保持原有平均绝缘强度的90%。1心.2 对绝缘胶带在预处理前后的平均绝缘强度的测定见 8.1 条所述。将预处理过的试样每次一个从潮显箱中移出。每个样品都要放到脱脂棉上并用毛巾擦试，轻轻地挤压整个样品的表面。然后对每个样品立刻进行试验，以减少由于试样进一步干燥引起的试验结果的偏差，定平均绝缘强度用的样品般少从两卷胶带上取。11热翠露试验
11.1PVC材料的绝缘胶带在循环空气的鼓风箱中经113.0士1.0C(235.4士1.8F），168h的预处理后，当对它进行挠曲或其它不利的作用时，如胶带下垂（将胶带包封的连接端拉起)不贼产生破裂，PE材料的绝缘胶带在循环空气的鼓风箱中经87.0士1.0C(188.6士1.8F）,60d（1440h)的预处理后，当对它进行挠曲或其它不利的作用时，如胶带下垂（将胶带包封的连接端拉起)不应产生破裂。此外，当任一胶带从导体上除去后，导体上不应有胶带对其产生的任何腐蚀性影响。
11.2本条中所提及的鼓风箱应符合ANSI/ASTMD2436-—68（R19B0)电绝练用强制对流试验箱的技术要求》。
11.3为确定胶带是否符合11.1杀规定，要按11.5策要求将胶带缠窥在11.4条所述的由TTW、THW、THWN、THHN、RH、RHW、RHH或XHHW型线构成的四个绝缘胶带的绞接6
SJ/T 9167. 12--93
头上，并且按11.6及11.7条进行预处理，挠曲和检查。导线为美国线规12号实心无途层铜线。
11.4为了绞接，需用两根12in（300mtm）长绝缘导线，将每根导线一端的绝缘层剥去2in(50mm），两根操露导线呈直线绞接（见图11.1)。用钳子将导线连接端压扇，以除去其尖锐的奕出部分。
标称3in（76mm）
图 1I.1绞接示例
11. 5 当导线的连接可承受对其施的 2. 51bf 或 11. 1N 或 1. 13kgf 的重物时,手握一胶带条，使其垂直，将胶带条的上端对着绝缘线就近的连接处，开始时，导线连接的主轴线近乎水平位置，转动接头使其环绕其主轴线转，这样使胶带缠绕在导线及连接处上。然后，将连接处的主轴线由水平转向倾斜位直，以便使每圈胶带荐能格其前面一医的胶带律善上率个胶带宽.驾操露的导线和约一胶带宽的绝缘导线用此法被完全缠绕完后，再用尚样的方法缠绕第二层，但缠绕方向与前一次相反，第三层的缠绕方向又与第二次相反。这样，沿连接处的每一点都被缠上六层胶带。
11. 6将上述绝缘连接头放入循环空气的鼓斑箱中,对 PVC胶带箱内度为 113. 0士1,0C或 235. 4±1. 8F,对 PE 胶带箱内温度为 87.0士1,UC或188. 6±1.8F。对于 PVC经 24h 后以鼓风箱中取出两个接头，在室温为21. 0士8. 0或75. 2士14.4F的静止空气中放置 16~96h，然后按11.7条所述将其挠曲。若挠曲时PVC胶带发生被裂或松驰；戴经24h处理后胶带产生由撬曲引起的其它不利的影响；或在除去胶带时，导线上出现由胶带引起的胸蚀或其亡不利影响的迹象，则终止试验，将预期进行168h处理的试样从中取出作为废品，如果挠曲时，PVC胶带不破裂或经24h预处理后胶带不发生松驰：或在除去胶带时，导线上没有出现因胶带引起的魔蚀或其它不利影响的迹象。则将剩余的两个PVC试样留在箱中，经168h后从箱中敢出进行挠曲和检查。PE胶带也按上述PVC胶带方法进行试验：但要经过60d(1440h)的处理。
11.7进行挠曲时将组件中连接头左端大约1in或25mm处的线牢固地夹在直径为%in13mm的圆铁棒上，铁棒的一端为刚性固定，且其纵辑线成水平状，然后将包括连接处的组件的男一端投顺时针方向紧蜜地卷绕到铁拌上，直到离连接头右蜡大约1in或25拍m处的线拍绕到铁梯上时为止。将卷绕的方向换向，沿逆时针方向卷绕，直到离连接头右端大约1in或25mm处的线卷绕在铁芯上时为止。经5款顺时针与5次邀时针卷绕后，再进行一次顺时针方向的展开就完成了挠曲过程。每次卷绕都要在一均的速率下进行，整个挠曲过程在15～25s内完戚。挑曲后，要对胶带进行裂痕及其它损伤的检查。另外，通过以上检查，当从连接头上除去胶带后，导线上应无因胶带引起的腐蚀或其它不利的影哺。12冷睾露试验
12.1按照22,3条标有\耐寒、耐气模”标志的热塑性塑料绝缘胶带在经过一10.0士2,0℃（+14.0出3.6F）温度处理2h后，胶带不应表现出破裂、粘合剂移动或粘接剃粘性减弱致使胶带不能适合绝缴连接头等现象。
SJ/T 9167. 12-93
12. 2为确定热塑性塑料胶带是否符台 12. 1 茶要求,将两卷胶带在一10. 0士2. 0'℃(+11. 0±3.6F）温度下保持2h。26后，胶带继续保持在-10,0±2.0C(+14.0±3.6F）粗度下，按1.2条所述的方法和装量，分别将两卷卷好的胶带挠在一直径%in或3mnm的金周铁摔，卷上的胶帮为5in或127mm长。所缠绕的胶带，每卷的超前盘等于半个胶带的宽度。在导线与胶帮均处在一10.0士2.0℃（十14.0士3.6F）情况下，从每卷胶带上取一段附加的胶带用于西方联暨式接头<见 11. 4条>的绝缘，并对其施加一如 4. 2 条中所述的 2. 5lbf 或 11. 1N 或 1. 13kgf 的力。在上述操作过程中胶带不应破裂，且要有能形成良好连接头的粘接强度。当胶带从连接头上除去后检查导线不应有不利的影弹，13变形试验
13.1当试样按13.2条所述受压下在温度为 100.0士1.0芒(212,0±1,8F)的循环空气的鼓风箱中进行处理时，覆盖在连接处的PE胶带的绝缘厚度不应减少40%以上，PVC胶带的厚度不应减少65%以上。
13.2用胶带将美国线规第12号的一赤裸实芯铜导体进行缠绕，每一层胶带都直接覆盖下一层,直到导体上的胶带厚度约为1/32in或0.8mm时为止。绝缘胶带的厚度用一直径为0,375士0,010in 或 9.5士0.2mm没有谢如重物及加压支脚的固定重量刻度盘的测微仪测量。接着将试样置于100.0士1.0℃(212,0士1.8F)箱中进行预热的同时放入测微仪及一重物。此重钩可使测微仪支脚在支脚与触点之间的试样上产生 500gf或 4.90N的力。1h 后,将试样置于带附加量物的测微仪的支脚下，然后在箱中再附加放一小时，箱子是温度为100.0士1.0℃(212.0±1.8F）的鼓风箱。再加一个小时后，不要将样品及测微仅从箱中秒出,根据测微仪刻度盘的读数就可以计算出绝缘厚度下降的百分比。14忙存试验
14.1当一卷未使用的热塑性塑料胶带放在40.0士1.0(104.0士1.8F)的循环空气鼓风箱中进行60d的处理或按照生产厂的选择效在65.D士1.0℃(149.0土1.8F）的循环空气鼓风箱中进行240h10）的处理时·胶带应能保持其新接压量便其龙对连接进行绝绿14.2为测定热塑性塑料胶帮是否符合14.1条要求,将其原始包装的未使用的一差胶带平放在循环空气鼓风箱中，所放时间及箱内温度见14.1条。此后的胶带应符合9.1条有关粘接强度的要求。
15导体腐蚀的间接测量试验
15.1当使用铜电极对五个样品按ASTMD1000一82a电绝缘用压敏粘合胶带的标推试验方法进行试验时，1in或25mm宽的PVC胶带应呈现出1.0×10n或更高的电阻。样品及解电极的处理温度为23.0±1.0亡（73,4±1.8F）。橡胶胶带
16化合物
16.1橡胶绝缘胶带由未硫化或部分硫化的天然或人造橡胶的化合物或它的混合物组成，当8
SJ/T 9167. 12—93
按ASTMD297—81&橡胶产品的化学分析标准试验方法进行试验时，化合物内的游离硫重量应不高于其原复合物重量的0.5%。17原度
17.1橡胶胶带的最小厚度为0.018in或0.46mm。17.2胶带厚度的测量用有固定重量刻度盘的测微仪测量，测微仪有一直径为0.250士0.010in或6.4士0.2mm的加压支脚，用一重物可使加压支脚对样品施加3.0士0.1ozf或0.84主0.02N或85士3gf的力。对胶带上不向的点进行五次测量，这些测量读数中的最小值就作为较带的最小厚度。
18隔离物
材料、位置和涂层
18.1一胶带卷的邻近层之间要插入羊皮纸，玻薄纸，聚酯薄膜戒类似材料的隔离物，并且要覆盖住胶带的外部。
粘接与脱开的可能
18.2当-胶带卷首次展开时，隔离物不应显示出过分地粘接与脱开。19物理性能试验
19.1橡胶绝缘胶带的物理性能应是，当=个未经老化的试样在设备上按19.2~19.8条所述方法进行试验时，其晰裂点的拉伸强度不得小于25albi/in或1.7MN/m或171N/cm或176gf/rm，其极限证伸（在原基准标记相距为2in或50mm基础上，胶带被拉断瞬间出现增加量）不得小于300%（6in或150mm）19.2将长约8in或200mm长的两条胶带的有粘接剂的一面粘接在一起，并且通过卷绕除掉夹在其中的一些空气.然后用A5TMD412一B3≤橡胶的拉仲性能的标推试验方法》中的模具(慎具A）从已胶合了的胶带条上切下一哑铃状的试样，试样具有竟0.500in或一12.00±0%mm长2.32=0.08in或59±2mm的狭窄邮分。19.3受试样品要印上标记。印标志时用一有多条平等条纹的图章，用墨水可使其在受试样品上印出清晰的线条而不损坏胶带。这些线条（基准标记>相隔2in50mm，以与试样轴线成直角印在试样的狭窄部分上。仲长率的测量是以每条标志的中心，即两边续间的一半位置作为参考进行的。
19.4极限仲长率与拉伸强度试验在23.0士1.0℃(73.1土1.8F）温度下进行，受试样品试验前需在室温下保持至少30min。
19.5极限伸长率和拉伸强度试验可以同时在一装有能显示加到试上的实际最大载荷装置的电动机器上进行，如果使用弹簧秤类型的机器要有使弹簧不反冲回去的错措施。调整机器，使电力驱动夹紧装置的速度为20lin/min或500士25mm/min，从刻度表或表盘显示所施加的拉力应精确到读数值的2%或更小。19.6用两个夹紧装置夹性试样上2in或50mm基准标记以外的部位。调整可移动的夹具，使样品拉紧但不要受到拉力。观察并记录周围空气的温度，19.7两夹紧装叠按19.5条规定速率分开，直到试样断裂，在此过程中，在连续观察基准标记SJ/T 9167. 12--93
的距离，以便能观察到试验断裂解间的距离，并作下记录，精确度至少为0.1in或2mm。用基堆标记间增长的距离就可求出其伸长率，其原间距为2in或50mm。19.8样品断裂启，从刻度表或表盘上记下其最大的载荷用Ibf,MN,N，gf表示同时记下试祥原宽度、厚度。用这些值来计算拉伸强度。20性存试验
20.1当一未使用的胶带卷经避度为40.0±1.0℃(104.0=1.8F)的循环空气数风箱中处理50d（1440h)后，橡胶绝缘胶带应仍具有能够用于连接绝缘的粘接质最。20.2为确定一橡胶胶带是否符合20.1条要求，将一卷原包装的未使用的胶带平放在温度为40.0士1.0C(104.0土1.8F）的循环空气鼓风箱中60d(1440h）预处理后，胶带不能与隔离物过分相连并符台按ANSIASTMD11978《低压橡胶绝缘胶带标准规范进行的熔化试验。21绝缘击穿试验
21.1五个试样的乎均绝缘强度不得少于350V/mil或13800V/mm。21.2用三根5in或150mn长的胶带，每根制取5个试样。将一片试样有粘接剂的一面间上平放在一平滑的水平表面.上，第二片胶带放在第一片的长边上，使它有粘接剂的一面向下长边与第一片的长边平行，且有一个%in或3mm宽的重登区。第三片胶带同样地放到第一片的另一长边上，压平两接头处以使其达到紧密连接。21.3每个试样中心条的厚度按6.2条进行测定21.4受试样品逐个在两金属电极间进行试验，每个电极均有与胶带接触的平面，每个电极宽门.250in或6.4mm，长4.25in或108mm，除端子之外整个星方形体。每个末端都要加工成半径近似为0.125in或3.2mm的阅柱体，此柱体轴线垂直于电极的轴且平行于电极的接触面。每个电极的接触面尺寸为0.250in×4.00in或6.4mm×101mm提供的接触面积为lin2或646mm。
21.5整个试验过程在23.0土1.0亡（73.4士1.8F）条件下，试样，电极和环境温度要保持被此间热平衡。
21.6将一个试样的中心条放到电极之间，使电极对胶带施填11bf或4.45N或454gf的力，以500V/s的速度将一48～62Hz的基本上是正弦波电压的有效值加到电极上，从零电压开始连续施加到胶带击穿。所需电压由变压器提供，此变正器的输出用电传动方法连续可调，用一连接到输出电路上的能直接准确地显示出压试样上的电压表进行连续监控。用胶带的平均厚度(背面上有粘接剂的)除击穿电压。21.7在余下的四个样品上重复进行21.5条的过程。如果测出5个样品的平均绝缘强度小于21.1条所示的值这种胶带将不被接受。 10
22概述
SJ/T 9167.12--93
22.1绝缘胶带、装有一个胶带卷的包装物或纸箱、缠绕胶带的中央纸芯，按如下标记进行标志：
，生产厂的名字及商标，私营企业也同样做出标签。B．产品种类或类型编号或其它的符号。C，如果对此胶带负贵的机构不只在一个上厂生产胶带，标志应包括一识别标记-一可用符号表示一一用此方法可识别出不间工厂生产出的胶带。D.注明\在电压不高于600V温度不高于80C(175F)情况下使用\或与此等效的说明，
22.2绝缘胶带装有一个胶带卷的包装物或纸箱或缠绕胶带的中央纸芯，①如果胶带符合4.1条要求，可以做上”阻燃”标志，②如果胶带符合5.1条要求，可以做上”耐气候”标志，或如果胶带符合4.1条和5.1条要求，可以做上“阻燃和附气候\标志。22.3热塑性塑料绝缘胶带，装有单个胶带卷的包装物或纸箱或缠绕胶带的中火纸芯，如果胶带符合5.1条和12.1条要求，可以做上“耐冷及气候\标志，标志可以按22.2条所述进行组合。
附加说明：
本标准由电于工业部标准化研究所归口。本标准由电子工业部标准化研究所负责起草本标准主要起草人：范国新。
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
