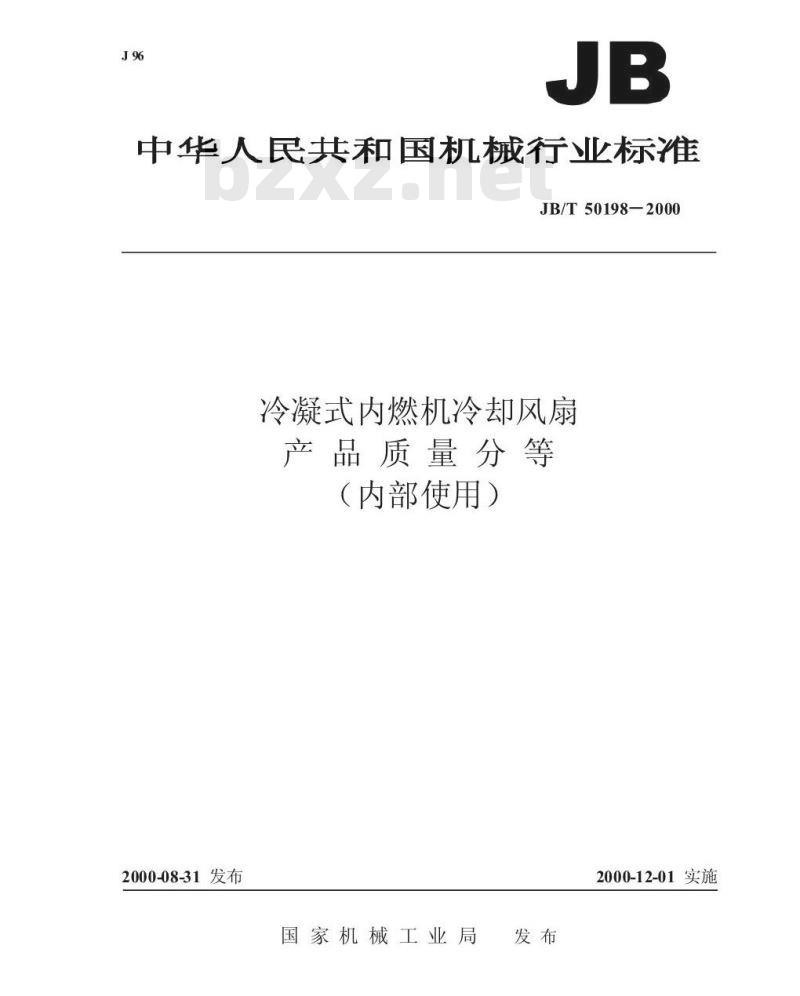

【机械行业标准(JB)】 冷凝式内燃机冷却风扇 产品质量分等

中华人民共和国机械行业标准
JB/T50198-2000
冷凝式内燃机冷却风扇
产品质量分等
（内部使用）
2000-08-31发布
国家机械工业局
2000-12-01实施
JB/T50198—2000

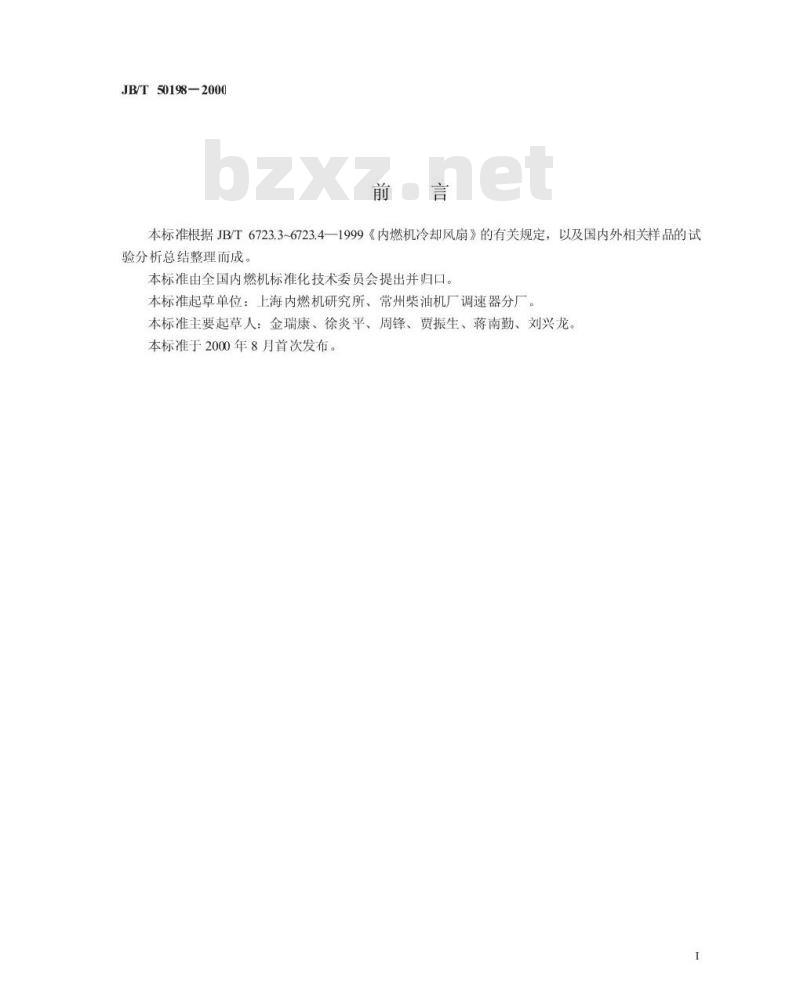

本标准根据JB/T6723.3~6723.41999《内燃机冷却风扇》的有关规定，以及国内外相关样品的试验分析总结整理而成。
本标准由全国内燃机标准化技术委员会提出并归口。本标准起草单位：上海内燃机研究所、常州柴油机厂调速器分厂。本标准主要起草人：金瑞康、徐炎平、周锋、贾振生、蒋南勤、刘兴龙本标准于2000年8月首次发布。

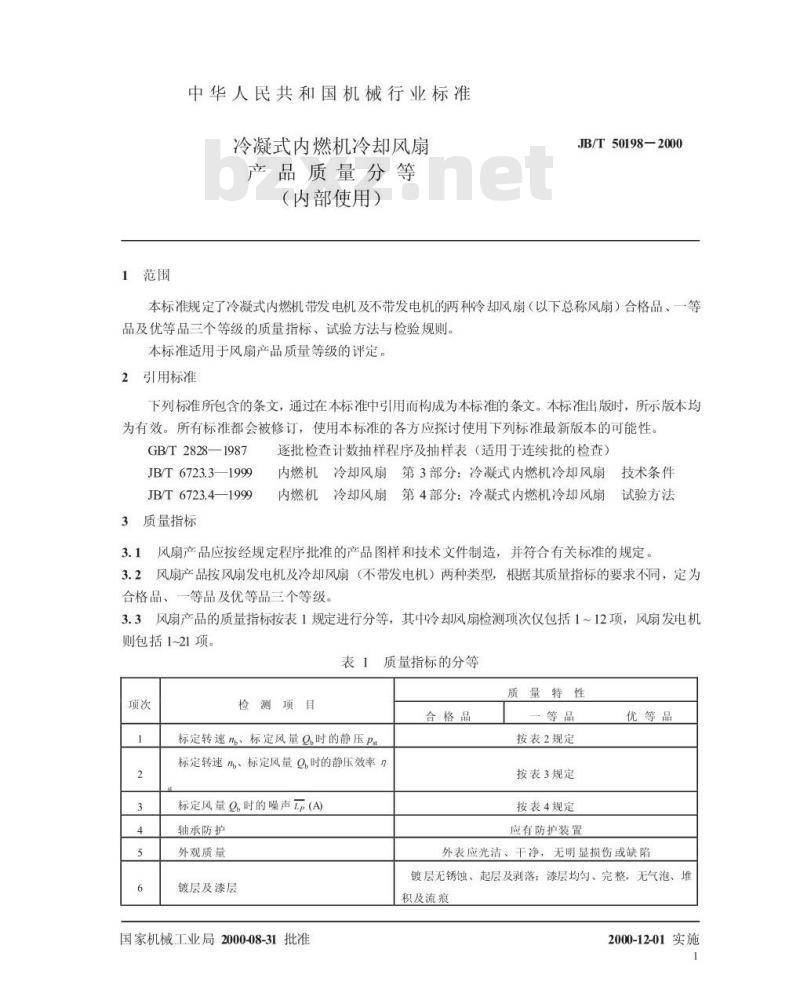

1范围
中华人民共和国机械行业标准
冷凝式内燃机冷却风扇
产品质量分等
（内部使用）
JB/T50198—2000
本标准规定了冷凝式内燃机带发电机及不带发电机的两种冷却风扇（以下总称风扇）合格品、一等品及优等品三个等级的质量指标、试验方法与检验规则。本标准适用于风扇产品质量等级的评定。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T2828——1987
JB/T6723.3—1999
JB/T6723.4—1999
3质量指标
逐批检查计数抽样程序及抽样表（适用于连续批的检查）内燃机冷却风扇第3部分：冷凝式内燃机冷却风扇技术条件内燃机冷却风扇第4部分：冷凝式内燃机冷却风扇试验方法3.1风扇产品应按经规定程序批准的产品图样和技术文件制造，并符合有关标准的规定。3.2风扇产品按风扇发电机及冷却风扇（不带发电机）两种类型，根据其质量指标的要求不同，定为合格品、一等品及优等品三个等级。3.3风扇产品的质量指标按表1规定进行分等，其中冷却风扇检测项次仅包括1~12项，风扇发电机则包括1~21项。

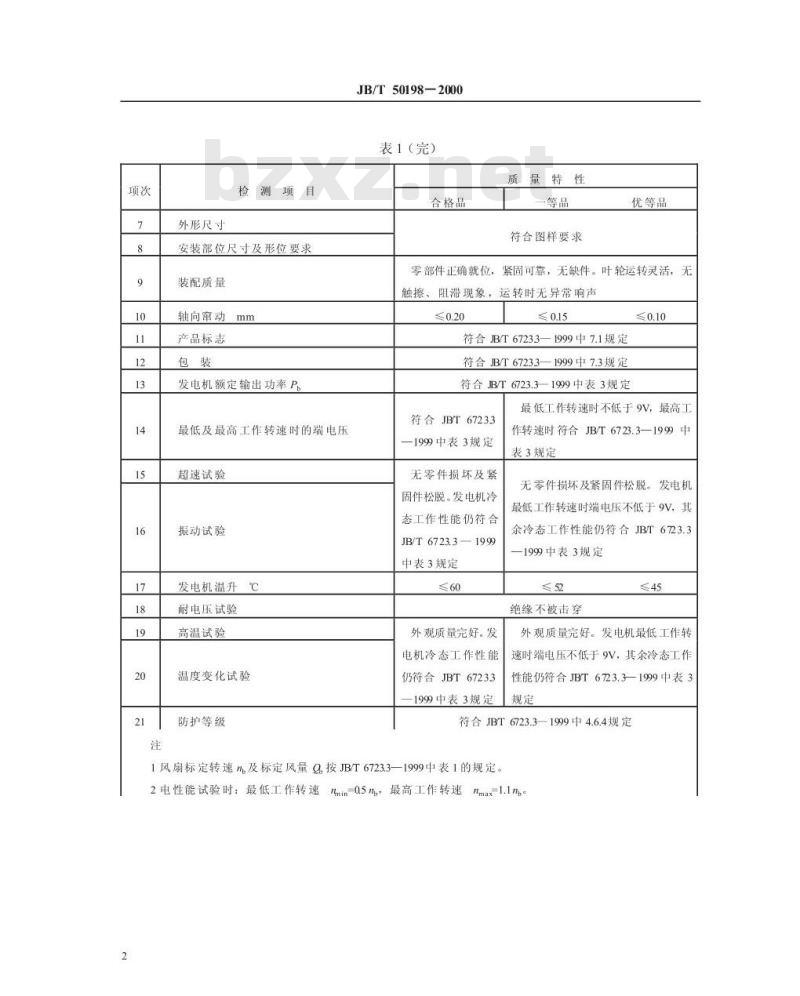

表1质量指标的分等
检测项目
标定转速np、标定风量O,时的静压pa标定转速n、标定风量Q时的静压效率n标定风量9.时的噪声Lp(A)
轴承防护
外观质量
镀层及漆层
国家机械工业局2000-08-31批准合格品
质量特性
按表2规定
按表3规定
按表4规定
应有防护装置
优等品
外表应光洁、干净，无明显损伤或缺陷镀层无锈蚀、起层及剥落；漆层均匀、完整，无气泡、堆积及流痕
2000-12-01实施
外形尺寸
检测项目
安装部位尺寸及形位要求
装配质量
轴向窜动
产品标志
发电机额定输出功率P
最低及最高工作转速时的端电压超速试验
振动试验
发电机温升
耐电压试验
高温试验
温度变化试验
防护等级
JB/T50198—2000
表1（完）
合格品
质量特性
符合图样要求
优等品
零部件正确就位，紧固可靠，无缺件。叶轮运转灵活，无触擦、阻滞现象，运转时无异常响声≤0.20
符合JB/T6723.3—1999中7.1规定符合JB/T67233—1999中7.3规定符合JB/T6723.31999中表3规定
符合JBT67233
-1999中表3规定
无零件损坏及紧
固件松脱。发电机冷
态工作性能仍符合
JB/T6723.3—1999
中表3规定
外观质量完好。发
电机冷态工作性能
仍符合JBT67233
—1999中表3规定
最低工作转速时不低于9V，最高工作转速时符合JB/T6723.3—1999中表3规定
无零件损坏及紧固件松脱。发电机最低工作转速时端电压不低于9V，其余冷态工作性能仍符合JBT6723.3—1999中表3规定
绝缘不被击穿
外观质量完好。发电机最低工作转速时端电压不低于9V，其余冷态工作性能仍符合JBT6723.3一1999中表3规定
符合JBT6723.3—1999中4.6.4规定1风扇标定转速m及标定风量9按JB/T6723.3—1999中表1的规定。2电性能试验时：最低工作转速nmin=05ng，最高工作转速nmax=1.1ng2
叶轮外径D
叶轮外径D2
叶轮外径D2
JB/T50198—2000
合格品
≥320
≥360
≥400
≥420
≥450
≥470
≥490

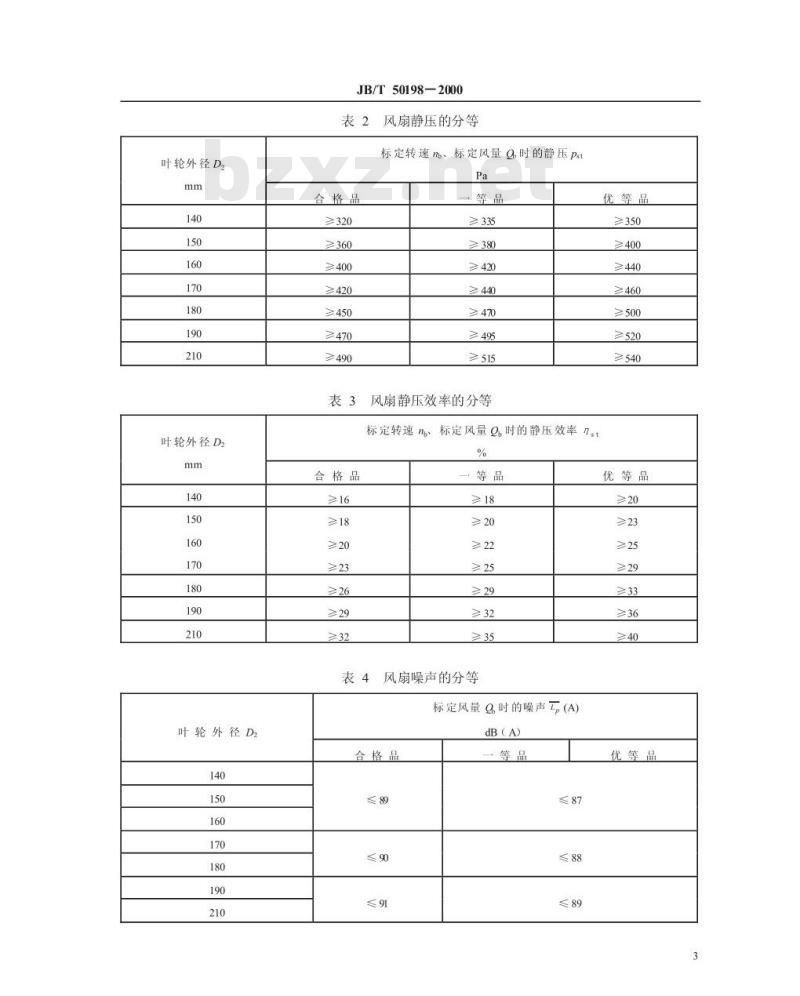

风扇静压的分等
标定转速nmb、标定风量Q时的静压pstPa
≥335
≥380
≥420
≥ 440
≥ 470
≥495
≥515
表3风扇静压效率的分等
优等品
≥350
≥400
≥440
≥460
≥500
≥520
≥540
标定风量9.时的静压效率7st
标定转速、
合格品
≥ 22
表4风扇噪声的分等
标定风量α,时的噪声工,(A)
合格品
优等品
优等品
4试验方法
JB/T50198—2000
装配完成后，“运转时异常响声”的检验应在标定转速下进行。风扇静压及静压效率的检验按JB/T6723.4一1999中第4章的规定进行。风扇噪声的检验按JB/T6723.4—1999中第5章的规定进行。4.4发电机冷态性能的检验、超速试验、振动试验、温升试验、耐电压试验、高温试验、温度变化试验及防护等级试验分别按JB/T6723.4一1999中6.1~6.8的规定进行。当风扇发电机图样规定的转速与JB/T6723.3一1999中表1偏离时，冷态工作性能允许按图样规定的转速进行检验。
5检验规则
检测项目的不合格分类按表5的规定表5检测项目的不合格分类
不合格分类
检验项
标定风量9,时的噪声工(A)
超速试验
标定转速nmb、标定风量O时的静压p标定转速、标定风量O时的静压效率几。安装部位尺寸及形位要求
发电机额定输出功率P
最低及最高工作转速时的端电压耐电压试验
振动试验
发电机温升
轴承防护
外观质量免费标准下载网bzxz
镀层及漆层
外形尺寸
装配质量
轴向案动
产品标志
高温试验
温度变化试验
防护等级
5.1.2合格质量水平AQL
JB/T50198—2000
本产品对风扇发电机及冷却风扇两种类型，分别规定了合格品、一等品和优等品三个等级的AQL值，列于表6及表7。
风扇发电机抽样方案
不合格分类
检查水平
样本大小字码
样本大小
合格品
一等品
优等品
不合格分类
检查水平
样本大小字码
样本大小
合格品
一等品
优等品
5.1.3检查水平IⅡL
采用特殊检查水平。
5.1.4检测批量
冷却风扇抽样方案
N=91~150
N=91~150
规定检查批量N为91150。当交验批量小于规定值的下限时，抽样方案仍按表6及表7规定；：当
交验批量大于规定值的上限时，则应将产品按规定值的上限分成若干批，随机抽取其中一批供抽样检查。5.1.5抽样方案类型
采用正常检查一次抽样方案。
5.1.6样本大小字码及抽样方案
JB/T50198—2000
根据GB/T2828，分别规定风扇发电机与冷却风扇的样本大小字码及抽样方案，并列于表6及表7。5.2抽样方案的实施
样本应在制造厂成品库抽取（必要时也可在配套厂或供应商处抽取）。抽样必须突击进行，随机抽取。抽取的样本数为6台。
5.3产品质量等级的评定
5.3.1样本的检查
对于风扇发电机及冷却风扇样本，分别按表1、表5、表6及表7规定的检测项目、质量指标、不合格分类、抽样方案以及第4章规定的试验方法进行检查。5.3.2样本按规定数量经过检查后，样本中某类不合格数小于或等于Ac时，则判该类合格，否则判为不合格。检查应按各类不合格的抽样方案分别作出检查结论，并判定合格与否。各类全部判为合格时，整批产品才能最后判为合格，其中任一类被判为不合格时，整批产品最终判为不合格。5.3.3质量等级的评定
5.3.3.1样本按规定数量经过检查后，当样本中各类不合格数均小于或等于优等品的Ac时，评被检产品为优等品：当样本中各类不合格数均小于或等于一等品的Ac时，评被检产品为一等品；当样本中各类不合格数均小于或等于合格品的Ac时，评被检产品为合格品。当样本中有一类不合格数大于合格品的Ac时，则评被检产品为不合格品。5.3.3.2产品被评为不合格品，允许在半年后再补查一次。如补查合格，仍可评为合格品，但不得评为一等品或优等品。
机械行业标准
冷凝式内燃机冷却风扇
产品质量分等
（内部使用）
JB/T50198-2000
机械科学研究院出版发行
机械科学研究院印刷
（北京首体南路2号邮编100044）*
1/16印张3/4字数14.000
开本880×1230
2000年11月第一版
印数1-500
2000年11月第一次印刷
定价1500元
编号2000-153
机械工业标准服务网：http/kvwwJB.ac.cn00860
