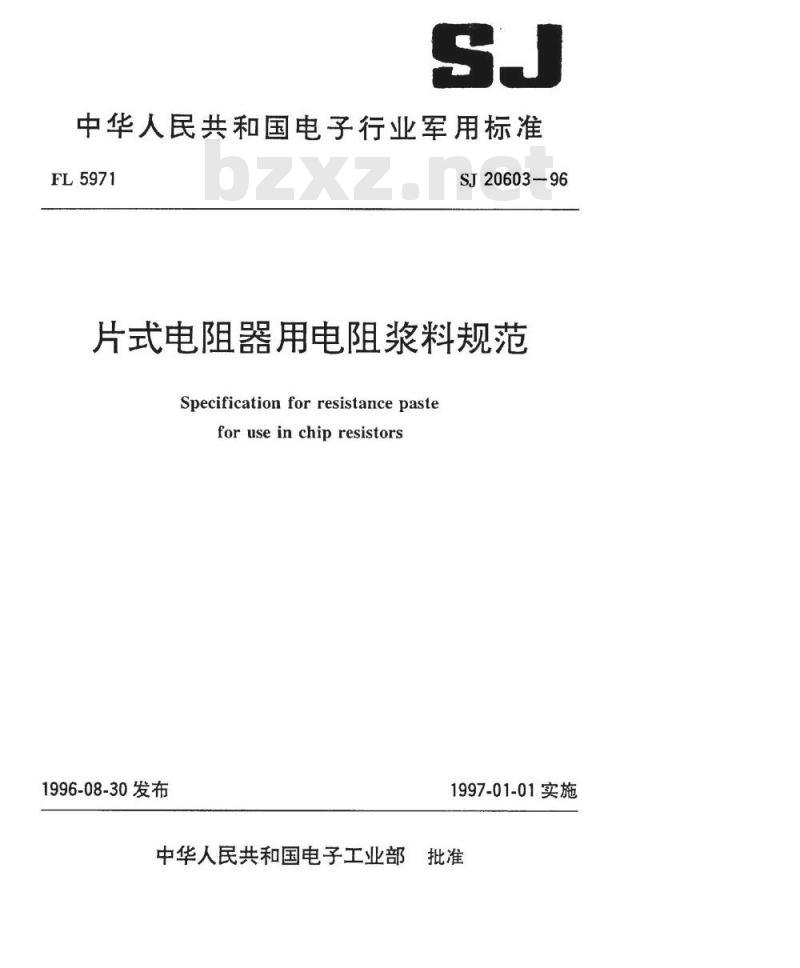

中华人民共和国电子行业军用标准FL5971
SJ20603-96
片式电阻器用电阻浆料规范
Specificationforresistancepasteforuseinchipresistors
1996-08-30发布
1997-01-01实施
中华人民共和国电子工业部

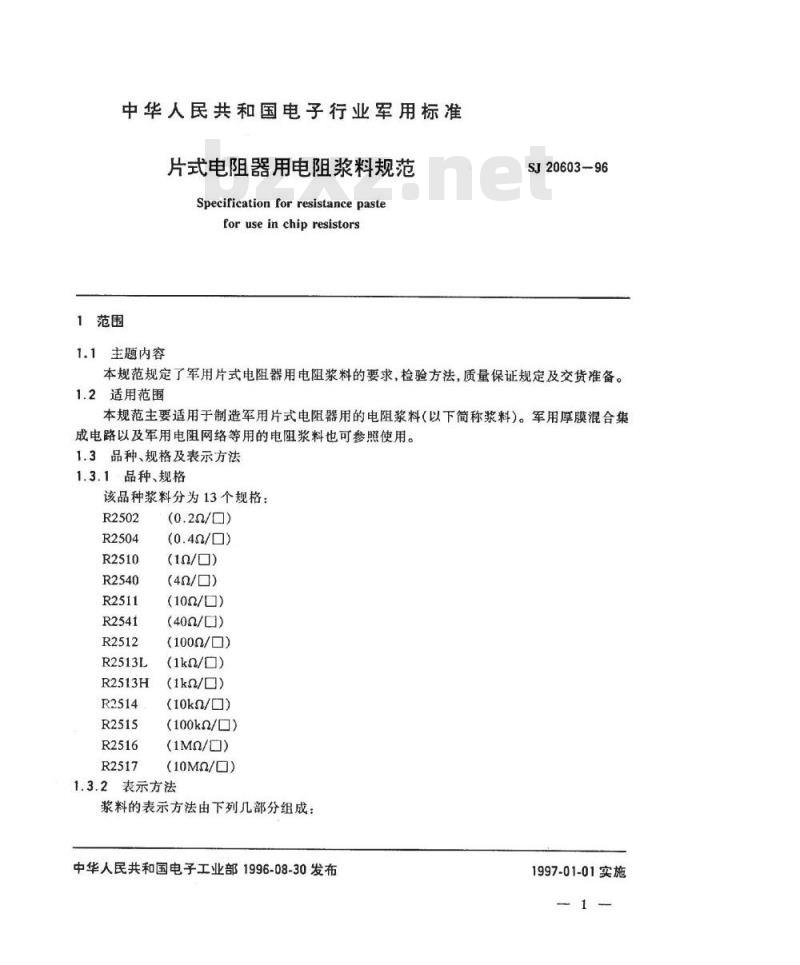

中华人民共和国电子行业军用标准片式电阻器用电阻浆料规范
Specificationforresistancepastefor use in chip resistors
1范围
1.1主题内容
SJ20603-96
本规范规定了军用片式电阻器用电阻浆料的要求，检验方法，质量保证规定及交货准备。1.2适用范围
本规范主要适用于制造军用片式电阻器用的电阻浆料（以下简称浆料）。军用厚膜混合集成电路以及军用电阻网络等用的电阻浆料也可参照使用。1.3品种、规格及表示方法
1.3.1品种、规格
该品种浆料分为13个规格：
R2513L
R2513H
（0.22/口）
(10/口)
(40/口)
（100/口）
(402/口)
(100Q/口)
(1kQ/□)
(1k2/)
(10kn/）
（100k2/）
(1Ma/口)
（10MQ/）

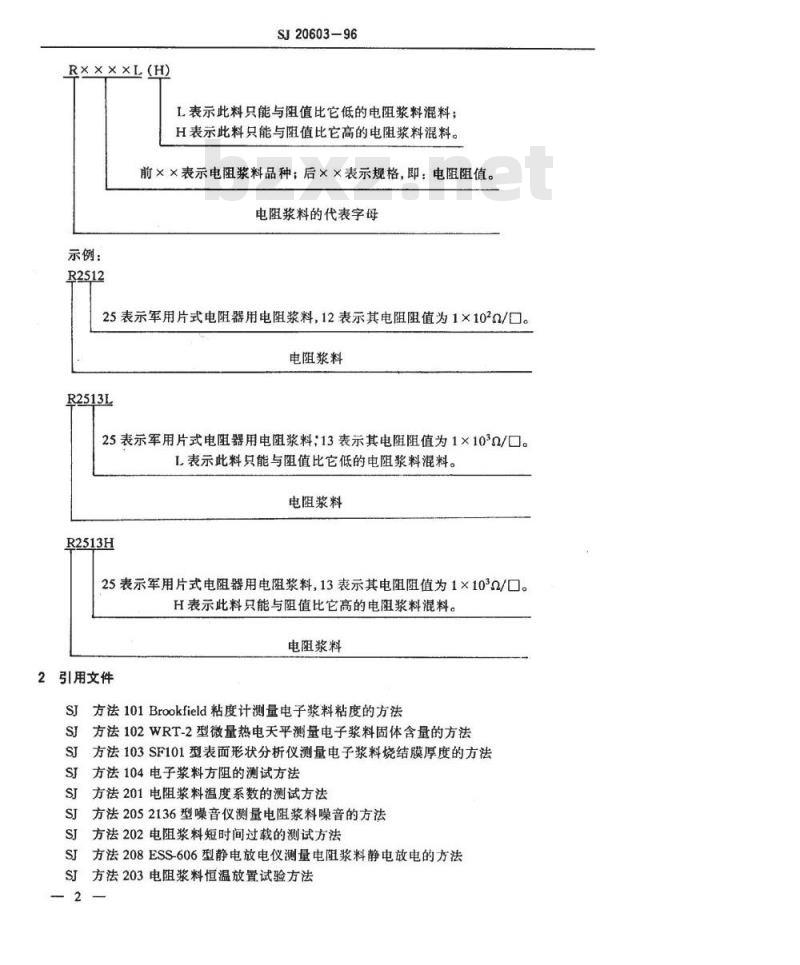

1.3.2表示方法
浆料的表示方法由下列几部分组成：中华人民共和国电子工业部1996-08-30发布1997-01-01实施
R××××L(H)
SJ20603-96
L表示此料只能与阻值比它低的电阻浆料混料；H表示此料只能与阻值比它高的电阻浆料混料。前××表示电阻浆料品种：后××表示规格，即：电阻阻值。电阻浆料的代表字母
示例：
25表示军用片式电阻器用电阻浆料12表示其电阻阻值为1×102Q/口。电阻浆料
R2513L
25表示军用片式电阻器用电阻浆料；13表示其电阻阻值为1×103Q/口。L表示此料只能与阻值比它低的电阻浆料混料。电阻浆料
R2513H
25表示军用片式电阻器用电阻浆料，13表示其电阻阻值为1×1032/口。H表示此料只能与阻值比它高的电阻浆料混料。电阻浆料
2引用文件
SJ方法101Brookfield粘度计测量电子浆料粘度的方法SJ
方法102WRT-2型微量热电天平测量电子浆料固体含量的方法方法103SF101型表面形状分析仪测量电子浆料烧结膜厚度的方法ST
SJ方法104电子浆料方阻的测试方法SJ方法201电阻浆料温度系数的测试方法方法2052136型噪音仪测量电阻浆料噪音的方法SJ
方法202电阻浆料短时间过载的测试方法SJ
SJ方法208ESS-606型静电放电仪测量电阻浆料静电放电的方法SI方法203电阻浆料恒温放置试验方法2
SJ20603-96
SJ方法204电阻浆料功率负荷试验方法3要求
3.1合格鉴定
按本规范提交的产品应是经鉴定合格或定型批准的产品。3.2组成
浆料主要由导电相、玻璃相、有机载体以及添加剂等部分组成。浆料组成应由承制方保证。浆料性能符合本规范的要求。3.3外观
应为均一色泽的黑灰色旁状体。3.4粘度
粘度为：R2502~R2513L，90~200Pas25℃）。R2513H~R2517,140~250Pa*s25C)。具体浆料的粘度指标在合同上规定。3.5固体含量
固体含量为（70±5）%。
3.6烧结膜特性
烧结膜特性应符合表1的规定。
表1浆料的烧结膜特性
R2512\)
R2513L
R2513H
电阻温2）
度系数
±1000
1）噪音的测试仪器由供需双方协议。注：
短时间
恒温放
置试验
2）特待殊要求时，电阻温度系数的性能指标可控制在表1所列指标一半范围内。功率负
荷试验

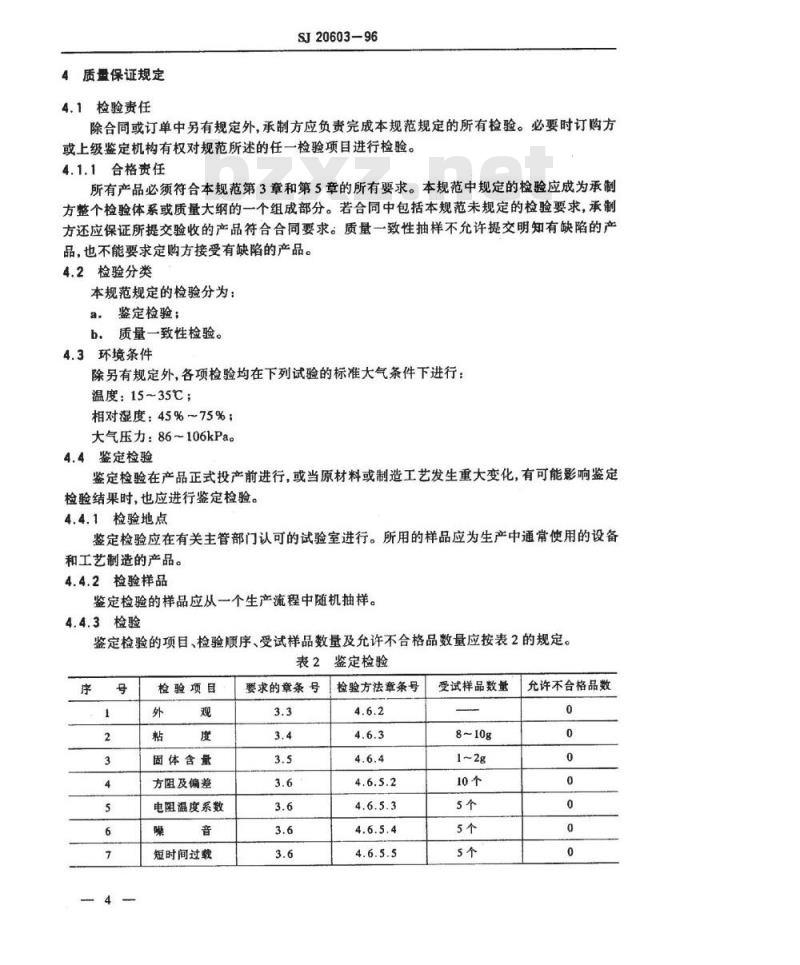

4质量保证规定
4.1检验责任
SJ20603-96
除合同或订单中另有规定外，承制方应负责完成本规范规定的所有检验。必要时订购方或上级鉴定机构有权对规范所述的任一检验项目进行检验。4.1.1合格责任
所有产品必须符合本规范第3章和第5章的所有要求。本规范中规定的检验应成为承制方整个检验体系或质量大纲的一个组成部分。若合同中包括本规范未规定的检验要求，承制方还应保证所提交验收的产品符合合同要求。质量一致性抽样不允许提交明知有缺陷的产品，也不能要求定购方接受有缺陷的产品。4.2检验分类
本规范规定的检验分为：
a.鉴定检验；
b．质量一致性检验。
4.3环境条件
除另有规定外，各项检验均在下列试验的标准大气条件下进行：温度：15~35℃；
相对湿度：45%~75%；
大气压力：86~106kPa。
4.4鉴定检验
鉴定检验在产品正式投产前进行，或当原材料或制造工艺发生重大变化，有可能影响鉴定检验结果时，也应进行鉴定检验。4.4.1检验地点
鉴定检验应在有关主管部门认可的试验室进行。所用的样品应为生产中通常使用的设备和工艺制造的产品。
4.4.2检验样品
鉴定检验的样品应从一个生产流程中随机抽样。4.4.3检验
鉴定检验的项目、检验顺序、受试样品数量及允许不合格品数量应按表2的规定。表2鉴定检验
检验项目
固体含量
方阻及偏差
电阻温度系数
短时间过载
要求的章条号
检验方法章条号
受试样品数量
允许不合格品数
检验项目
静电放电
恒温放置
功率负荷
4.4.4不合格判定
SJ20603-96
续表2
要求的章条号
检验方法章条号
受试样品数量
允许不合格品数
若受试样品通过表2中列举的各项检查或试验，则鉴定检验合格；若其中有一项或一项以上超过表2规定的充许不合格品数，则不授予鉴定合格资格。4.4.5鉴定合格资格的保持
鉴定合格资格是通过质量一致性检验来保持，根据需要，应由承制方每年一次向上级鉴定机构提交质量一致性检验记录的副本。4.5质量一致性检验
4.5.1检验批
一个检验批应由相同品种规格，相同生产批，在基本相同的条件下生产，并在同一时间内提交检验的浆料组成。每个检验批最少不得少于50g。4.5.2检验项目
检验的项目及顺序按表3规定进行。表3质量一致性检验
4.5.3抽样方案
检验项目
方阻及偏差
电阻温度系数
短时间过载
静电放电
要求的章条号
检验的章条号
试样应从每个检验批中随机取样10～15g，置取样瓶中，以备检验。各项检验合格后，试品妥善保存，以备复检。如检验有一项不合格，试品应与该批浆料一起返工。经矫正缺陷后重新进行检验。重新交付的检验批应与正常批分开，并应清楚地标明“重新检验批”。4.6检验方法
4.6.1浆料组成应由承制方保证。4.6.2外观用肉眼进行检验，其结果应符合3.3的规定。4.6.3粘度按SI方法101Brookfield粘度计测量电子浆料粘度的方法进行测定，其结果应符合3.4规定（测定条件：RrookfildHBT粘度计：样品组件：SC4一14：转速：10r/min）。4.6.4固体含量按SJ方法102WRT-2型微量热电天平测量电子浆料固体含量的方法进行测定，其结果应符合3.5规定。
SJ20603-96
4.6.5烧结膜特性检验：浆料烧结膜特性检验时，均要按照附录A（补充件）的成膜工艺条件和附录B（补充件）的印刷图形，将浆料制成电阻体，再进行检验。下述所有烧结膜特性检验均采用附录B（补充件）中印刷图形的1mm×1mm电阻体或100方电阻体。4.6.5.1烧结膜厚按SJ方法103SF101型表面形状分析仪测量电子浆料烧结膜厚度的方法进行测定，其结果应符合表1规定。4.6.5.2方阻及偏差按S方法104电子浆料方阻止测试方法进行测定，其结果应符合表1规定。
4.6.5.3电阻温度系数按SI方法201电阻浆料温度系数的测试方法进行测定，R2502~R2511在做温度系数检验时，需要按照附录A（补充件）成膜工艺条件和附录B（补充件）的印刷图形，在电阻体表面包封介质浆料，再进行检验。其结果应符合表1规定。4.6.5.4噪音按.SJ方法2052136型噪音仪测量电阻浆料噪音的方法进行测定，其结果应符合表1规定。
4.6.5.5短时间过载按SJ方法202电阻浆料短时间过载的测试方法进行测定，其结果应符合表1规定（测定条件：所加电压为2.5√PR，最大电压为400V，比功率为0.125W/mm2）。4.6.5.6静电放电按SJ方法208ESS--606型静电放电仪测量电阻浆料静电放电的方法进行测定，其结果应符合表1规定。4.6.5.7恒温放置试验按SJ方法203电阻浆料恒温放置试验方法进行测定，其结果应符合表1规定（测定条件：放置温度125℃，放置时间1000h）。4.6.5.8功率负荷试验按SJ方法204电阻浆料功率负荷试验方法进行测定，其结果应符合表1规定（测定条件：温度70℃，所加电压为√PR，最大电压200V，此功率为0.125W/mm2，时间为1000h）。
4.6.6包装检验
用目视进行，其结果应符合5.1，5.2规定。5交货准备
5.1封存和包装
产品用大、中、小三种专用包装瓶包装。标准包装量分别为1000g、500g、100g，接口处用包装胶带密封。
5.2装箱
产品包装瓶外应贴标签，并注册承制方名称、产品名称、产品品种规格以及批号、净重、皮重、制造日期、合格证、检验印章。然后再用专用外运包装箱封装，箱内有分隔支撑包装瓶的塑料泡膜。
5.3运输和贮存www.bzxz.net
5.3.1贮存
产品应在5～25℃的环境温度下贮存，有效期为6个月。过期产品需重新检验，检验合格后方可使用。
5.3.2运输
产品可采用各种方式运输，但应避免污染和机械破损。6说明事项
预定用途
SI20603-96
本规范所规定的电阻浆料预定用于军用片式电阻器使用的电阻浆料。订货文件内容
合同或订单中应载明下列内容：a.
本规范的名称；
品种、规格；
运输方式；
数量；
是否需要提供试生产样品；
其它需要规定的内容。
印刷烧结成膜工艺条件
A1.1试剂与材料（或器皿）
a.稀释剂
松油醇等。
b。基片
SI20603-96
附录A
印刷烧结成膜工艺
(补充件）
96%AlzO陶瓷基片，表面粗糙度为：3~5um，尺寸为：25.4mm×25.4mm×1mm。电极
图形：图B1，用于R2510~R2517
图B5，用于R2502～R2504
使用的电极料：C1206(（片式电阻用一次电极浆料）。烧结：峰值烧结温度850±2℃。峰值烧结时间9～10min，烧结周期30min。烧结膜厚：8~12μm。
电阻体
印刷丝网：250~325目丝网，乳胶膜厚为：8~12um。印刷图形：图B2，用于R2510～R2517图B6，用于R2502~R2504
印刷数量：一般情况图B2印5片，图B6印10片。特殊情况图B2印10片，图B6印10片。2工艺
a，流平：室温10~15min平放静置。b。干燥：100~150℃空气中，10~15min。烧结：峰值烧结温度850±2℃，峰值烧结时间9~10min，烧结周期30min。c.
图形：图B4，用于R2510R2511。图B8，用于R2502R2504。
使用的包封介质浆料：14321（片式电阻器用二次包封介质浆料）。烧结：峰值烧结温度600±2℃，峰值烧结时间9~10min，烧结周期30min。印刷图形应符合图B,～图Bg。
SJ20603-96
附录B
印刷图形
（补充件）
B1.1R2510~R2517的印刷图形应符合图B~图B4。口
1mm×1mm电阻体
电极印刷图形
电极与电阻组合图形
电阻印刷图形
包封介质印刷图形
SJ20603-96
B1.2R2502R2504的印刷图形如图Bs~Bg。5
100方电阻体
电极印刷图形
电极与电阻组合图形
附加说明：
本规范由中国电子技术标准化研究所归口。图B6
电阻印刷图形
包封介质印刷图形
本规范由国营四三一〇厂、中国电子技术标准化研究所起草。本规范主要起草人：周蓉、邢惠莲、韩艳芬、蔡德录。计划项目代号：B45006。
