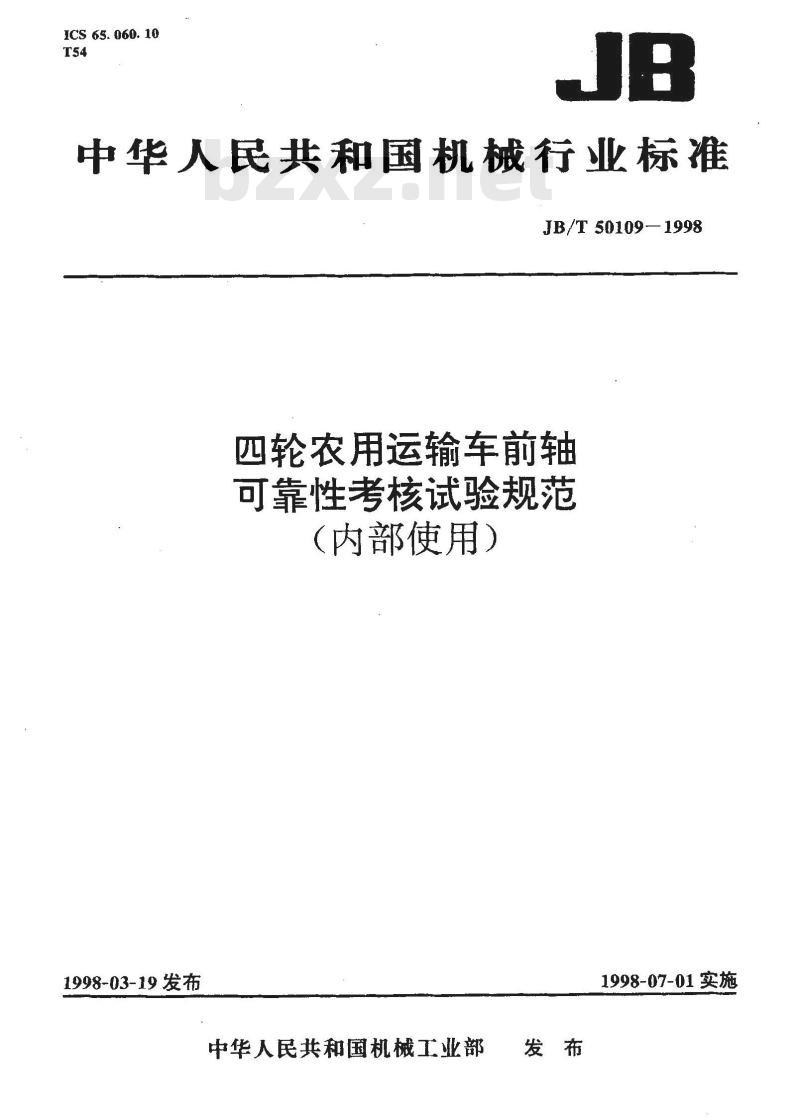

【机械行业标准(JB)】 四轮农用运输车前轴总成可靠性考核试验规范

ICS 65. 060. 10
中华人民共和国机械行业标准
JB/T50109—1998
四轮农用运输车前轴
可靠性考核试验规范
（内部使用）
1998-03-19发布
中华人民共和国机械工业部
1998-07-01实施
JB/T 50109-1998

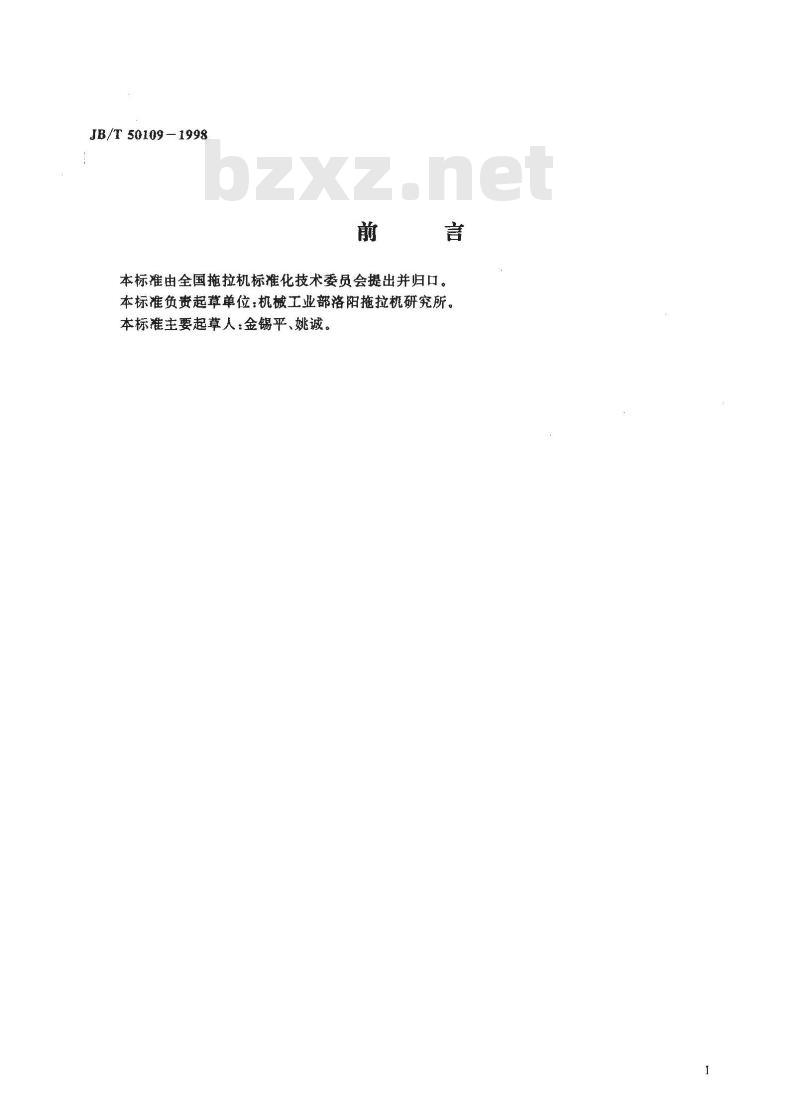

本标准由全国拖拉机标准化技术委员会提出并归口。本标准负贵起草单位：机械工业部阳拖拉机研究所。本标准主要起草人：金锡平、姚诚。1范围

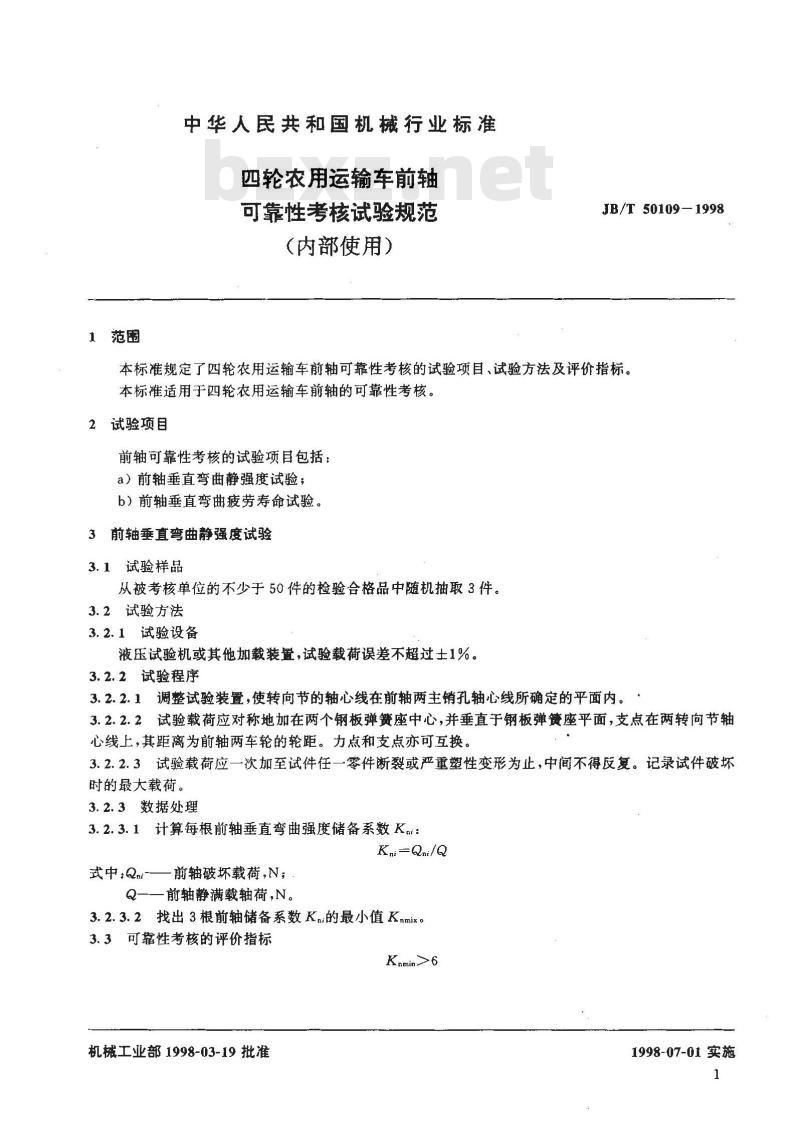

中华人民共和国机械行业标准
四轮农用运输车前轴
可靠性考核试验规范
（内部使用）
JB/T50109-1998
本标准规定了四轮农用运输车前轴可靠性考核的试验项目、试验方法及评价指标。本标准适用于四轮农用运输车前轴的可靠性考核。2试验项目
前轴可靠性考核的试验项目包括：a）前轴垂直弯曲静强度试验；
b）前轴垂直弯曲疲劳寿命试验。3前轴垂直弯曲静强度试验
3.1试验样品
从被考核单位的不少于50件的检验合格品中随机抽取3件。3.2试验方法
3.2.1试验设备
液压试验机或其他加载装置，试验载荷误差不超过士1%。3.2.2试验程序
3.2.2.1调整试验装置，使转向节的轴心线在前轴两主销孔轴心线所确定的平面内。3.2.2.2试验载荷应对称地加在两个钢板弹簧座中心，并垂直于钢板弹簧座平面，支点在两转向节轴心线上，其距离为前轴两车轮的轮距。力点和支点亦可互换。3.2.2.3试验载荷应一次加至试件任一零件断裂或严重塑性变形为止，中间不得反复。记录试件破坏时的最大载荷。
3.2.3数据处理
3.2.3.1计算每根前轴垂直弯曲强度储备系数Knl：Ku=Qn/Q
式中Qar-前轴破坏载荷,N；
Q一一前轴静满载轴荷,N。
3.2.3.2找出3根前轴储备系数K.的最小值Knmix。3.3可靠性考核的评价指标
Kmin>6
机械工业部1998-03-19批准
1998-07-01实施

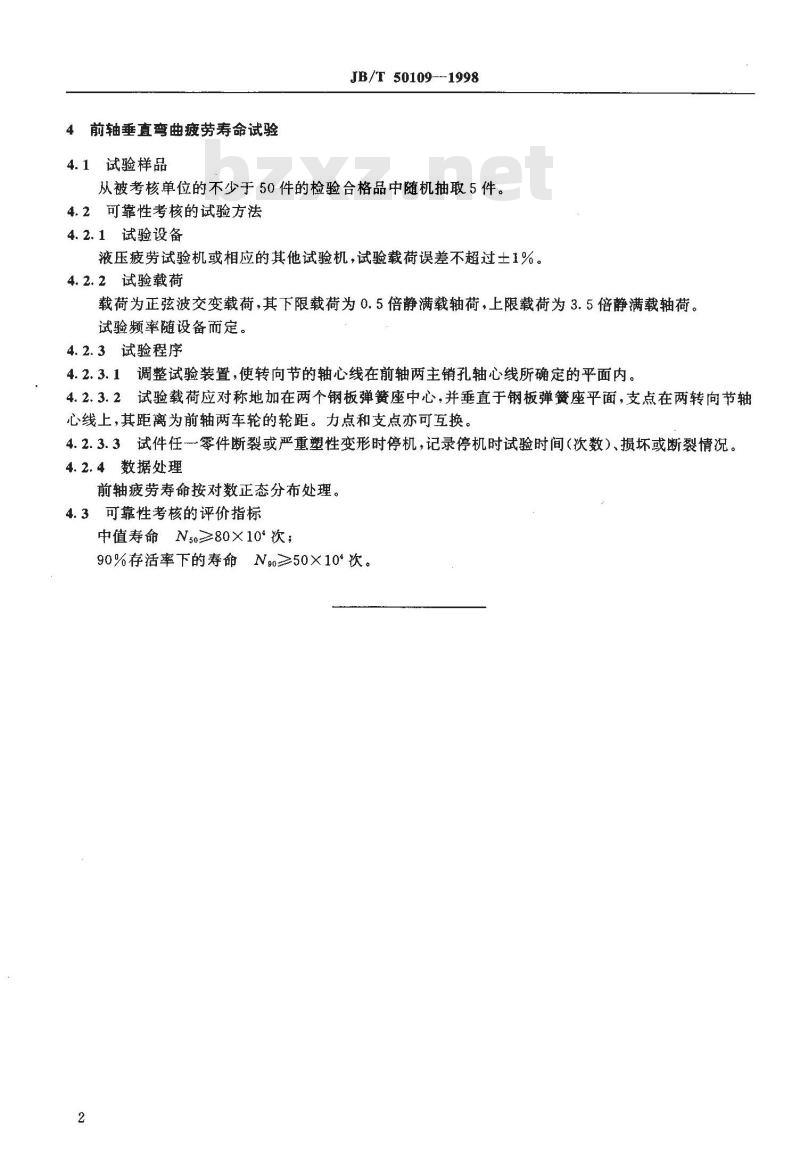

4前轴垂直弯曲疲劳寿命试验
4.1试验样品
JB/T50109-1998
从被考核单位的不少于50件的检验合格品中随机抽取5件。4.2可靠性考核的试验方法Www.bzxZ.net
4.2.1试验设备
液压疲劳试验机或相应的其他试验机，试验载荷误差不超过土1%。4.2.2试验载荷
载荷为正弦波交变载荷，其下限载荷为0.5倍静满载轴荷，上限载荷为3.5倍静满载轴荷。试验频率随设备而定。
4.2.3试验程序
4.2.3.1调整试验装置，使转向节的轴心线在前轴两主销孔轴心线所确定的平面内。4.2.3.2试验载荷应对称地加在两个钢板弹簧座中心，并垂直于钢板弹簧座平面，支点在两转向节轴心线上，其距离为前轴两车轮的轮距。力点和支点亦可互换，4.2.3.3试件任-零件断裂或严重塑性变形时停机，记录停机时试验时间（次数）、损坏或断裂情况。4.2.4数据处理
前轴疲劳寿命按对数正态分布处理。4.3可靠性考核的评价指标
中值寿命N50≥80X10°次；
90%存活率下的寿命Ng0≥50×10°次。2
