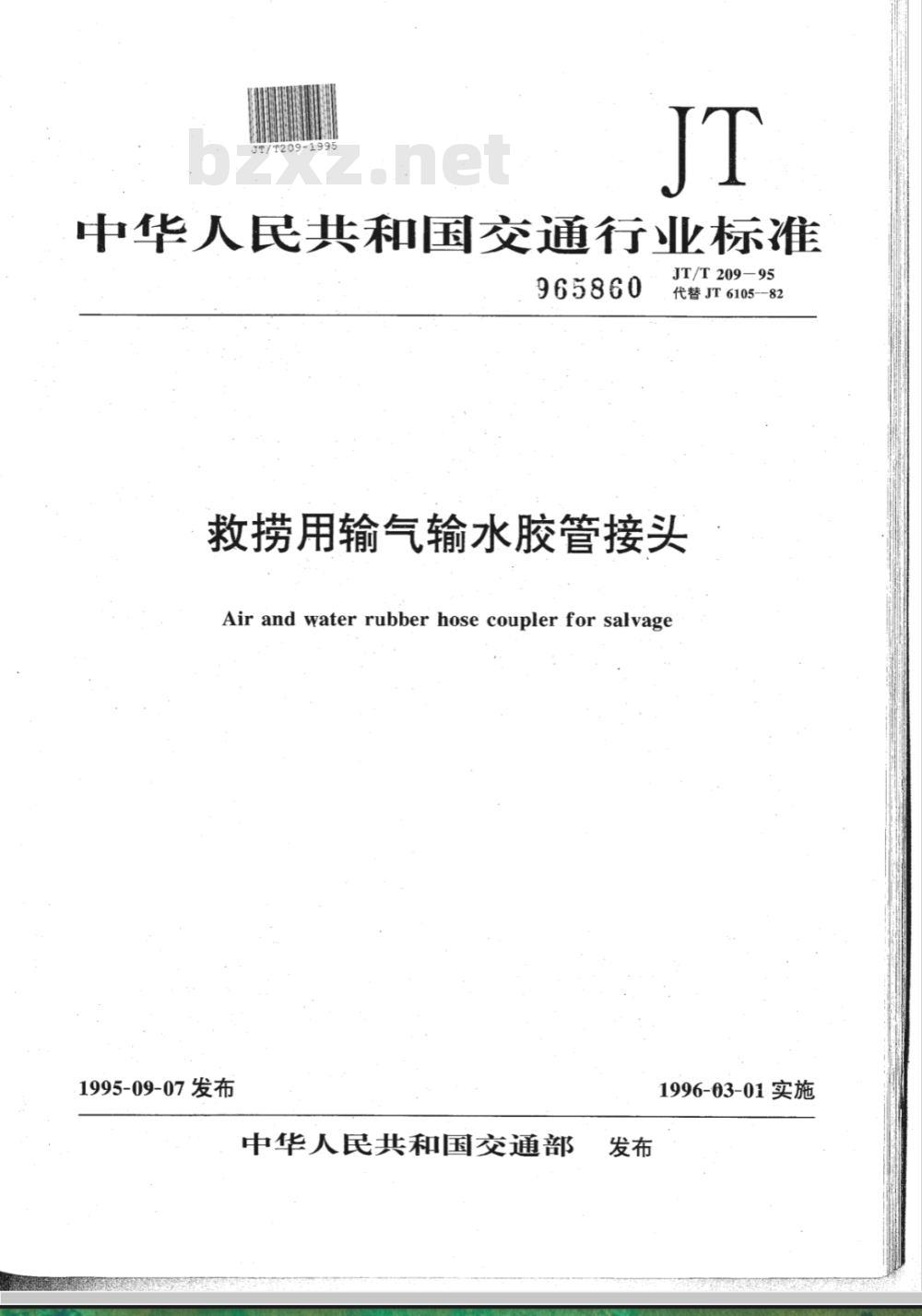

【交通行业标准(JT)】 救捞用输气输水胶管接头

中华人民共和国交通行业标准
965860
JT/T209-95
代替JT6105--82
救捞用输气输水胶管接头
Air and water rubber hose coupler for salvage1995-09-07发布
中华人民共和国交通部
1996-03-01实施

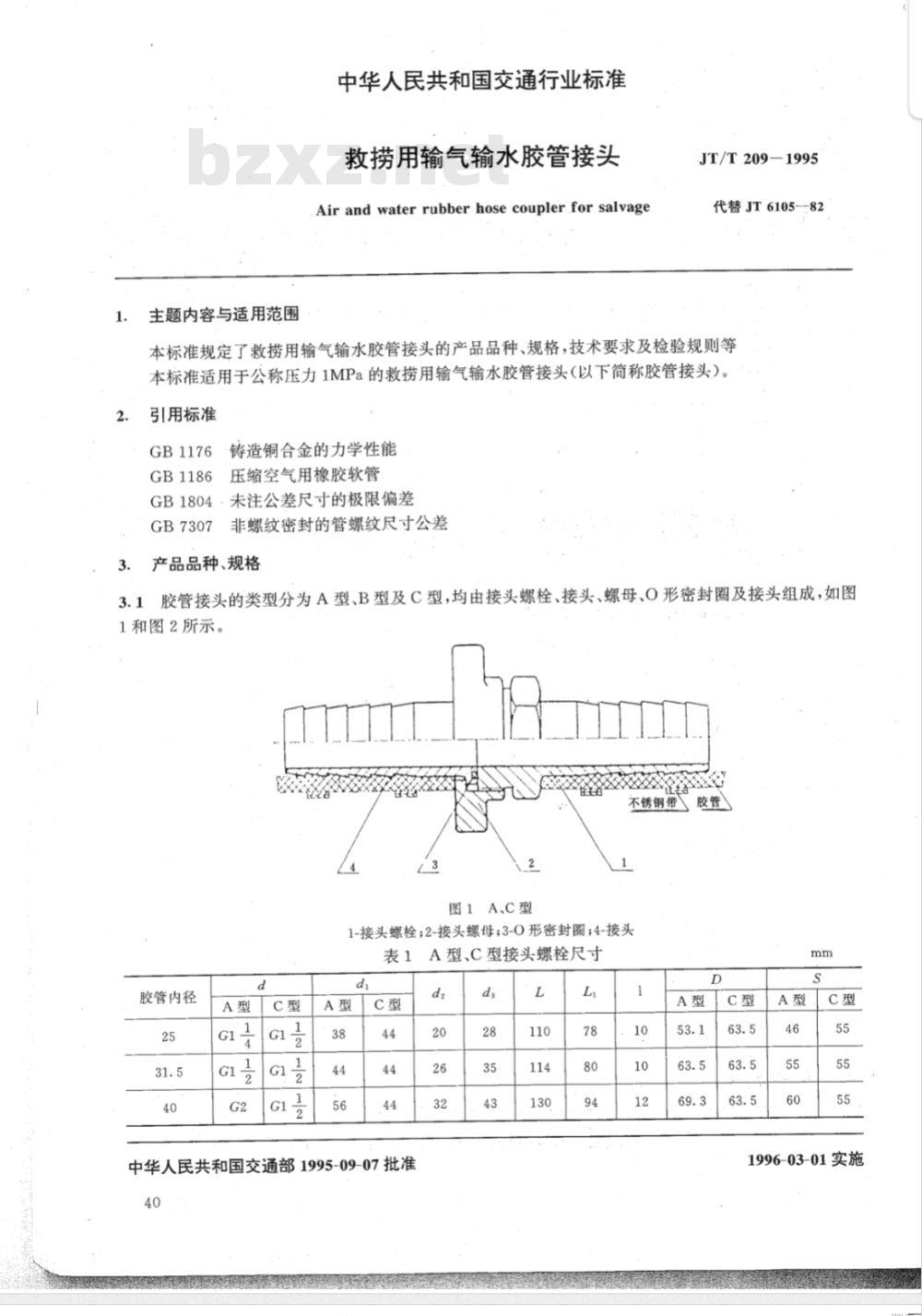

主题内容与适用范围
中华人民共和国交通行业标准
救捞用输气输水胶管接头
AirandwaterrubberhosecouplerforsalvageJT/T209-1995
代替JT6105-82
本标准规定了救捞用输气输水胶管接头的产品品种、规格，技术要求及检验规则等本标准适用于公称压力1MPa的救捞用输气输水胶管接头（以下简称胶管接头）。引用标准
铸造铜合金的力学性能
GB1176
压缩空气用橡胶软管
GB1186
GB1804·未注公差尺寸的极限偏差GB7307
非螺纹密封的管螺纹尺寸公差
产品品种、规格
胶管接头的类型分为A型、B型及C型，均由接头螺栓、接头、螺母、O形密封圈及接头组成，如图3.1
1和图2所示。
不锈钢带
图1A、C型
1-接头螺栓；2-接头螺母；3-0形密封圈；4-接头A型、C型接头螺栓尺寸
胶管内径
中华人民共和国交通部1995-09-07批准40
1996-03-01实施
标记示例：
JT/T209—95

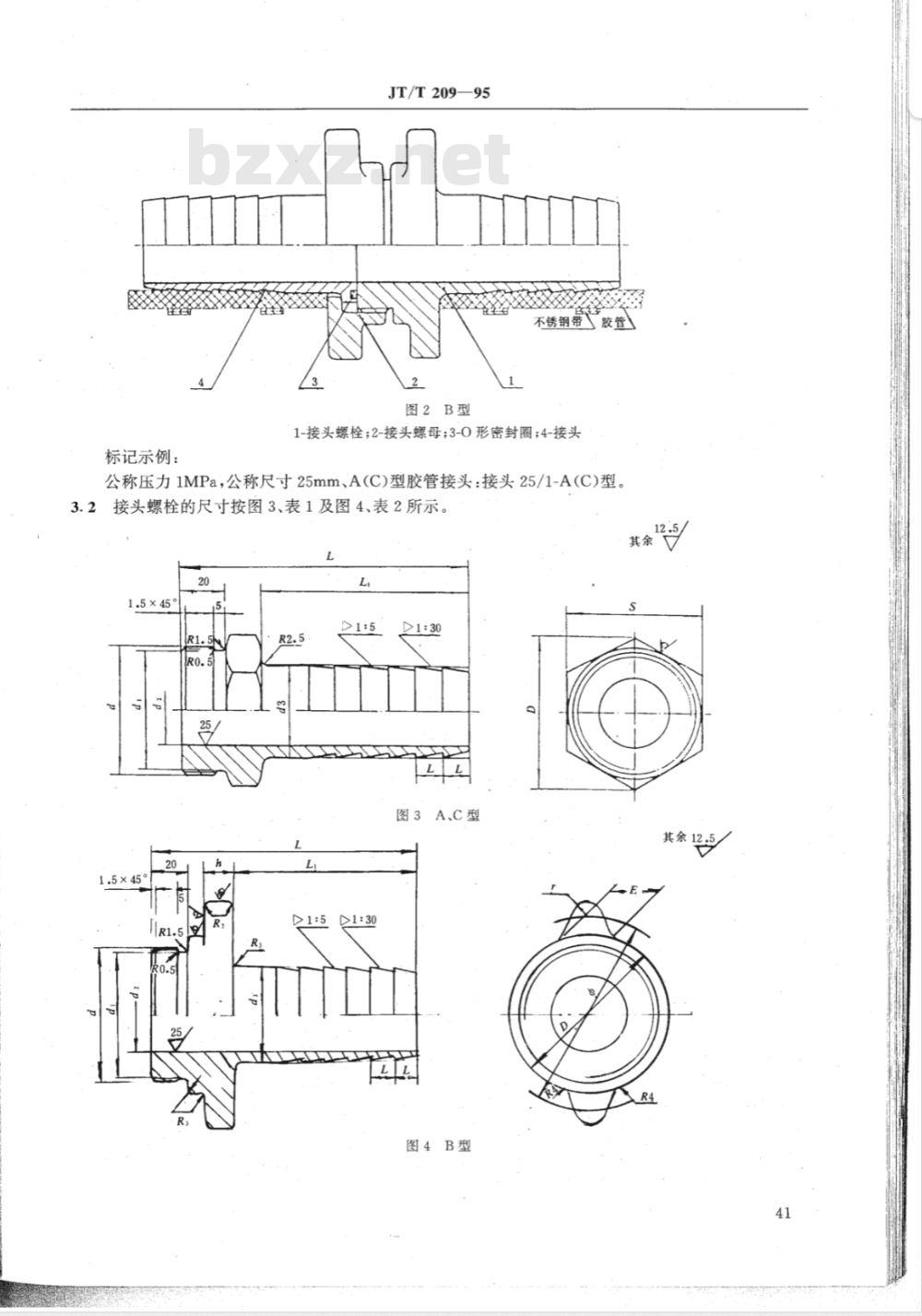

图2B型
不锈钢带
1-接头螺栓;2-接头螺母；3-0形密封圈；4-接头公称压力1MPa，公称尺寸25mm、A(C)型胶管接头：接头25/1-A(C)型。3.2接头螺栓的尺寸按图3、表1及图4、表2所示。20
1.5×45°
>1：30
图3A、C型
图4B型
胶管内径
不锈钢带捆扎方式方法见附录A。3.3接头螺母的尺寸按图5和表3。R
C×45°
腔管内径
胶管内径
JT/T20995

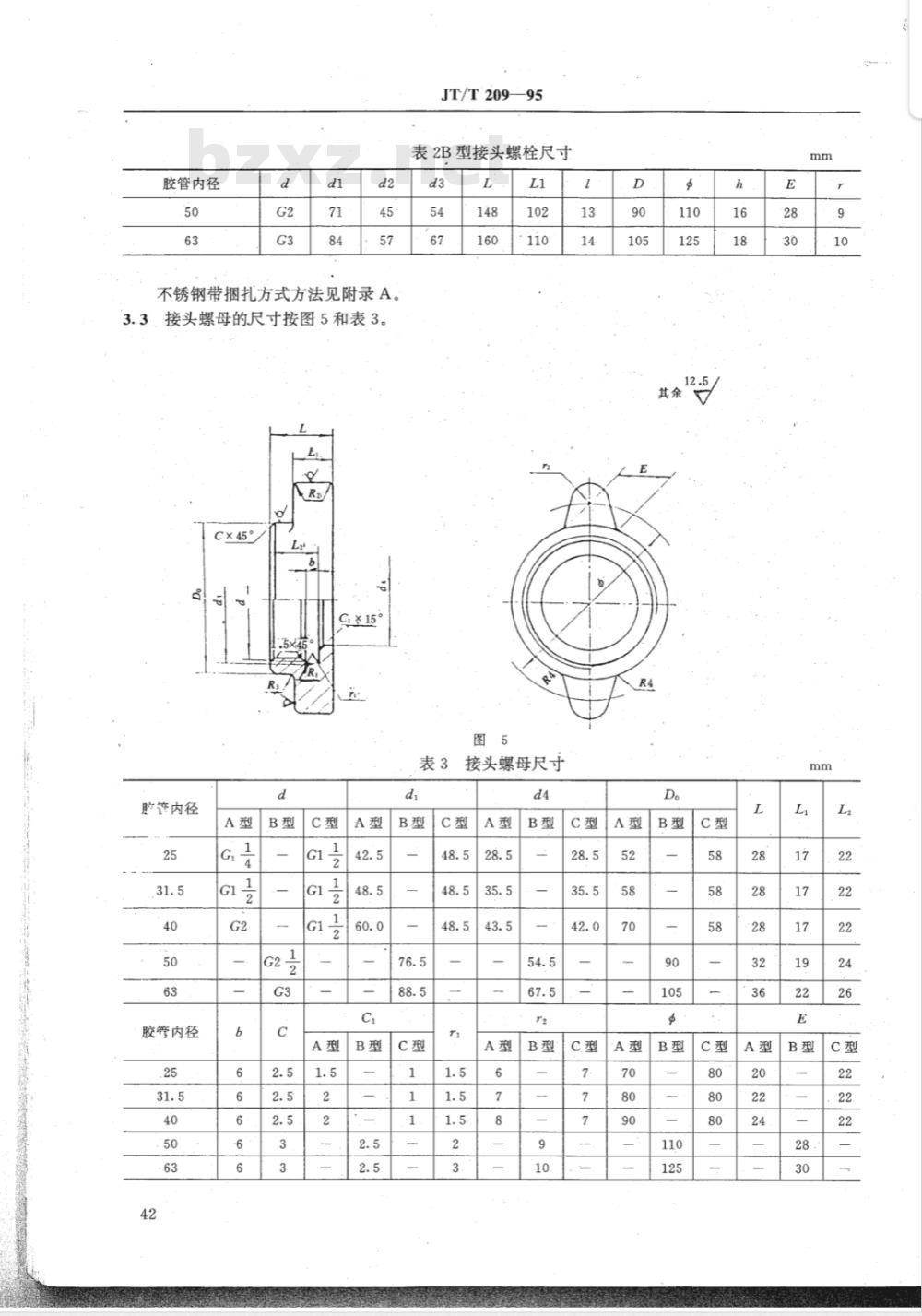

表2B型接头螺栓尺寸
表3接头螺母尺寸
3.4接头的尺寸按图6和表4所列。+0.50
胶管内径
技术要求
JT/T209—95
表4接头尺寸
零件内外表面不允许有裂缝和影响使用的凹痕、毛刺。4.1
螺纹表面不允许有妨碍螺纹规自由旋入的碰伤和毛刺，及影响使用的划痕，断齿和齿形不全等缺4.2！
4.3非螺纹密封的管螺纹尺寸公差按GB7307。4.4光滑部分的长度公差按GB1804、Js12(js12)，径向公差除在图表中已标注外均按GB1804、12(h12)。
铸造零件合口痕不允许超过0.5mm。4.5
胶管接头应进行1.5倍公称压力的水压试验。表面不允许渗水和变形。4.6
胶管接头的材料（除0形密封圈外)均为40一2铅黄铜ZCuZn40Pb2、GB1176。4.7
输气输水胶管应符合GB1186要求。4.8
检验规则
JT/T209—95
5.1胶管接头由制造厂的技术监督部门按本标准检查和验收。5.2接头螺栓和接头螺母的螺纹，用螺纹量规和光滑极限量规检查如下：a.用3级精度过端螺纹量规和光滑极限量规检查；b.用3级精度止端螺纹量规检查，与接头螺栓及接头螺母的螺纹连合量不允许大于21/2牙；c.用3级精度止端光滑极限量规检查，通入接头螺母的内孔深度不允许大于11/2牙。5.3在由相同制造条件下加工出的一批胶管接头中，任意抽取10只按本标准2.1至2.5条及3.2条的规定，检查表面质量及尺寸，若其中有一只不合格，则该批胶管接头均不合格。5.4在由相同制造条件下加工出的一批胶管接头中，任意抽取10按本标准4.6条的规定进行水压试验，若其中有一只不合格，则该批胶管接头均不合格。6标志、合格证书
6.1在每只胶管接头螺母的明显部位上，应具有不可脱落的公称尺寸和公称压力的标志（凹或凸）。以分数形式标示，分母表示公称压力、分子表示公称尺寸。例如：25/1代表公称压力为1MPa、公称尺寸为25mm的胶管接头。6.2每批胶管接头由制造厂附一合格证书，以证明该批胶管接头符合本标准要求。合格证书内应注明下列各项：
a.制造厂名；
b.胶管接头名称、型号和规格；c.制造日期或生产批号：
d.技术检验部门签章；
e.本标准号码。
JT/T209—95
附录A
胶管接头的捆扎方式方法
(补充件）
胶管接头与接管连接后，应用ZGQ一80A扎管钳将不锈钢带按下面图表进行捆扎。A、C型下载标准就来标准下载网
第一层
第二层
(胶管内径)
附加说明：
捆扎位置
本标准由交通部上海海上救助打捞局提出。本标准由交通部救捞与水下工程标准化技术委员会归口。本标准由上海海上救助打捞局负责起草。本标准主要起草人、修订人：尚振涛。不
本标准于1982年10月26日首次发布，于1995年第1次修订。不锈钢带
