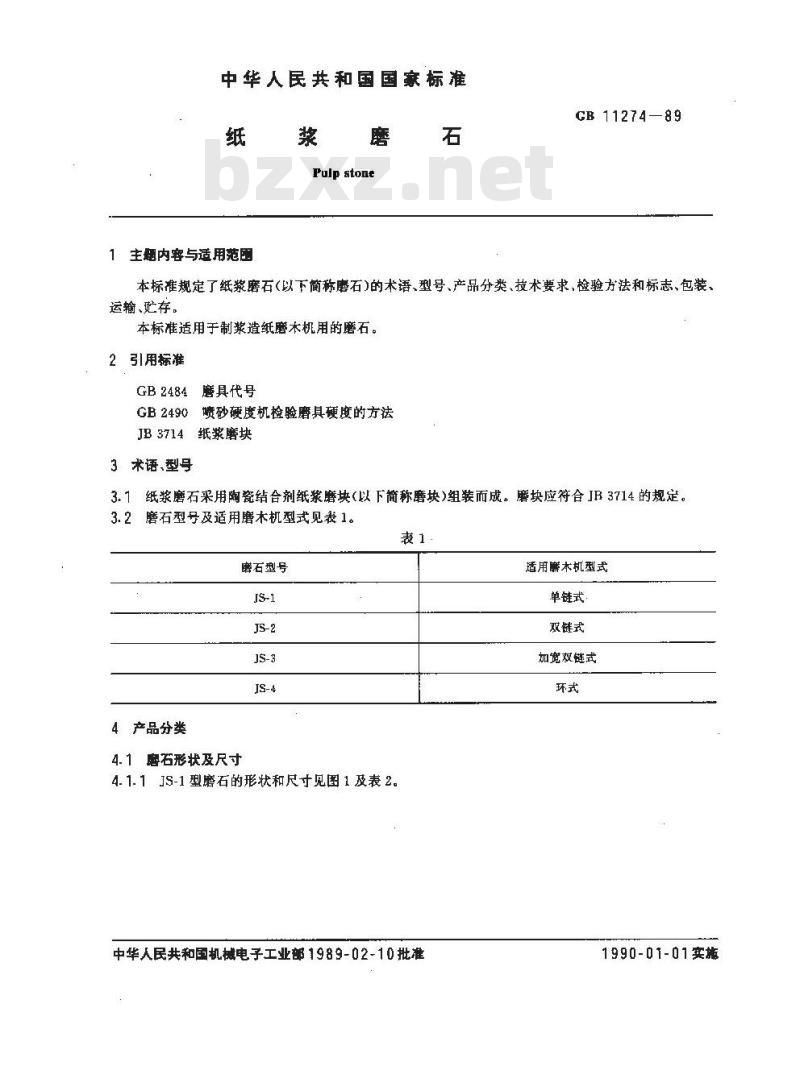

【国家标准(GB)】 纸浆磨石

中华人民共和国国家标准
1主题内容与适用范围
Pulp stone
CB 11274—89
本标准规定了纸浆磨石（以下简称磨石）的术语、型号、产品分类、技术要求，检验方法和标志、包装、运输、贮存。
本标准适用于制浆造纸磨木机用的磨石。引用标准
GB 2484磨具代号
GB2490喷砂硬度机检验磨具硬度的方法JB3714纸浆磨块
3术语、型号
3.1纸浆磨石采用陶瓷结合剂纸浆磨块(以下简称磨块)组装而成。磨块应符合JB3714的规定，3.2磨石型号及适用磨木机型式见表1。表1
磨石型号
4产品分类
4.1磨石形状及尺寸

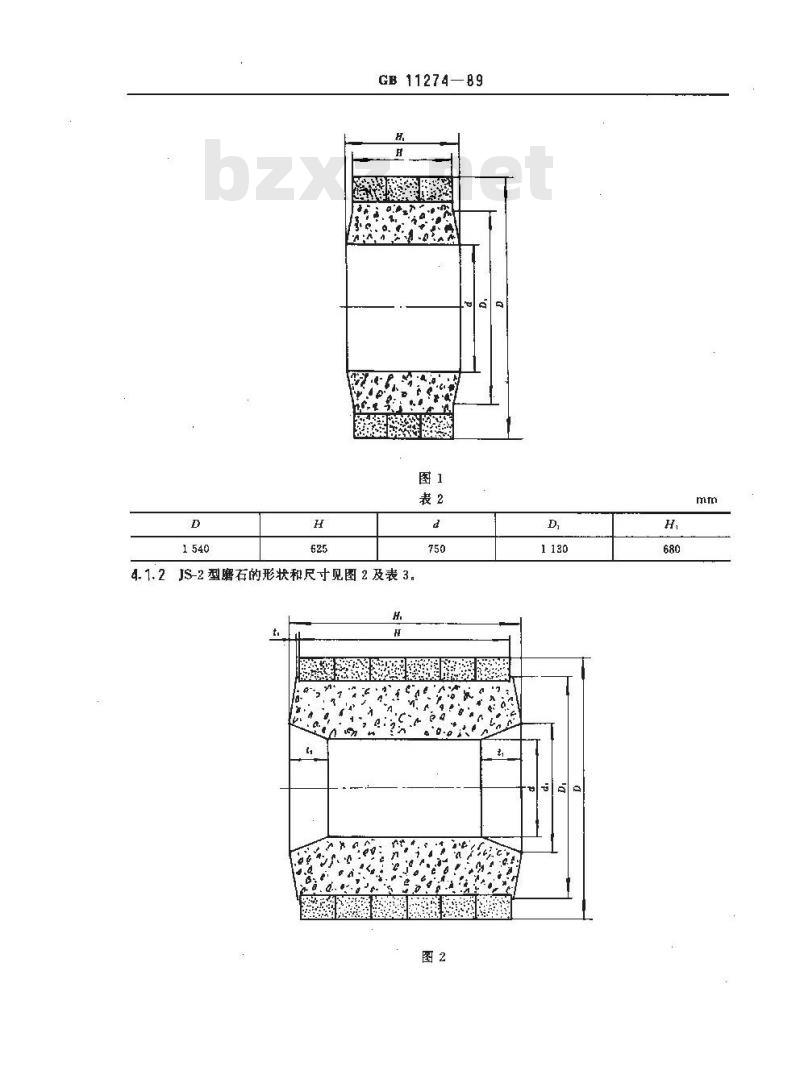

4.1.1JS-1型磨石的形状和尺寸见图1及表2。中华人民共和国机械电子工业部1989-02-10批准适用磨木机型式
单链式
双链式
加宽双链式
1990-01-01实旅
GB 11274—89
4. 1. 2JS-2型磨右的形状和尺寸见图 2 及表 3.H
GB 11274—89

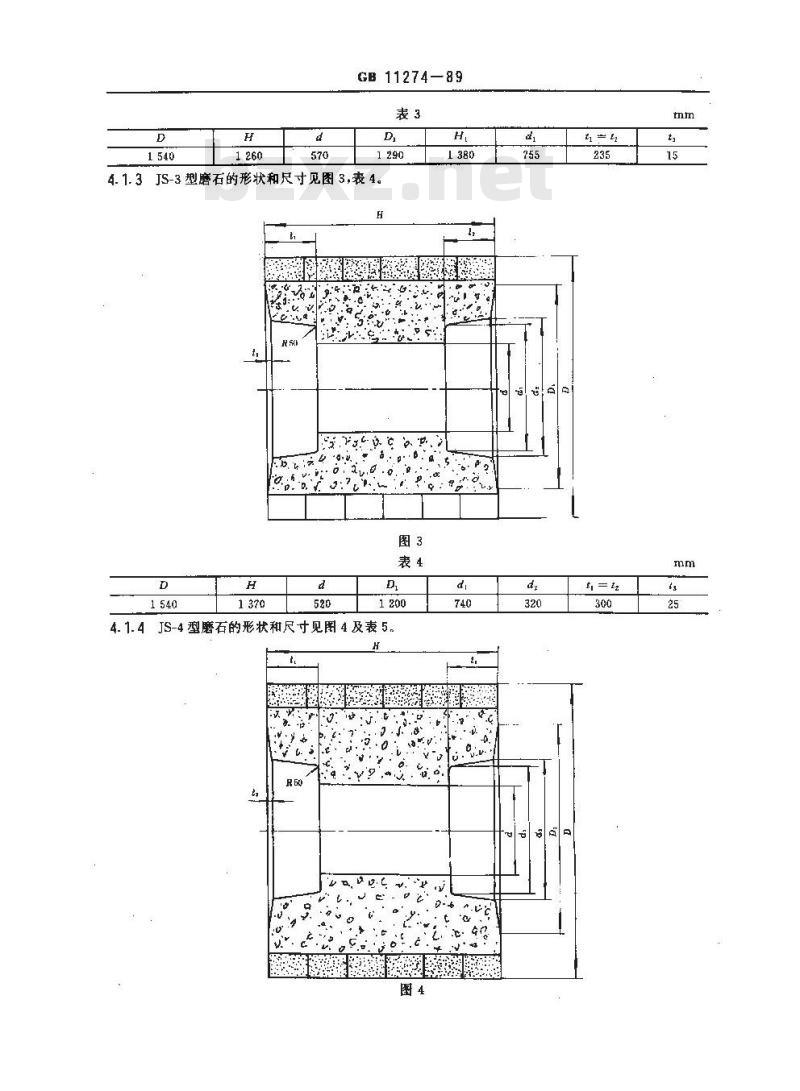

4. 1. 3JS-3 型磨石的形状和尺寸见图 3,表 4。t.
rscpcap
.0.av.0.0
4. 1. 4JS-4型磨石的形状和尺寸见图4及表 5,电路
f, = z

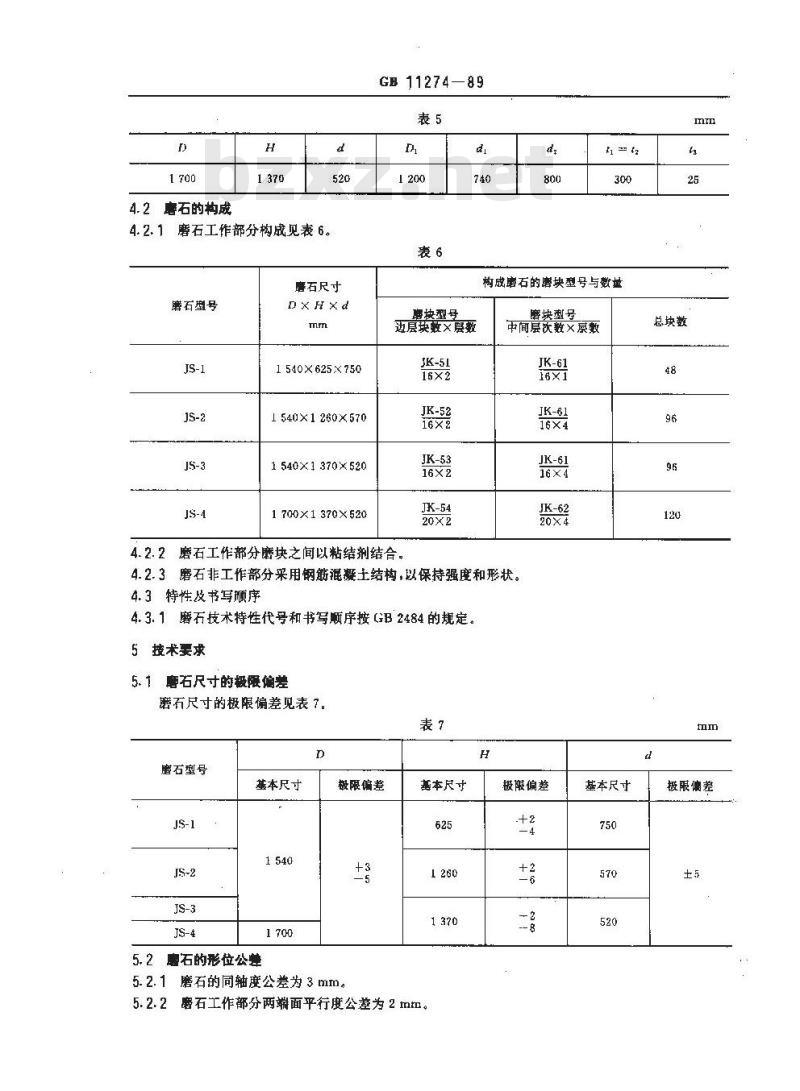

4.2磨石的构成
4.2.1磨石工作部分构成见表6。d
磨石尺寸
磨石型号
1540X625X750
1 540×1 260×570
1 540X1 370X520
1 700×1 370×520
GB 11274—89下载标准就来标准下载网
整块型号
ti zn t?
构成磨石的磨块型号与数量
摩块型号
边层块数×层致
4.2.2磨石工作部分磨块之间以粘结剂结合。中间层次数文京数
4.2.3磨石非工作部分采用钢筋混凝土结构，以保持强度和形状。4.3特性及书写顺序
4. 3. 1磨石技术特性代号和书写顺序按GB 2484的规定。5技术要求
5. 1磨石尺寸的极履偏差
磨石尺寸的极限偏差见表 7。
磨石型号
基本尺寸
5.2廖石的形位公塑
极限偏差
磨石的同轴度公差为3mn。
基本尺寸
5.2.2磨石工作部分两端面平行度公差为2mtm。H
极限偏差
基本尺寸
总块数
极限偏差
GB 11274—89

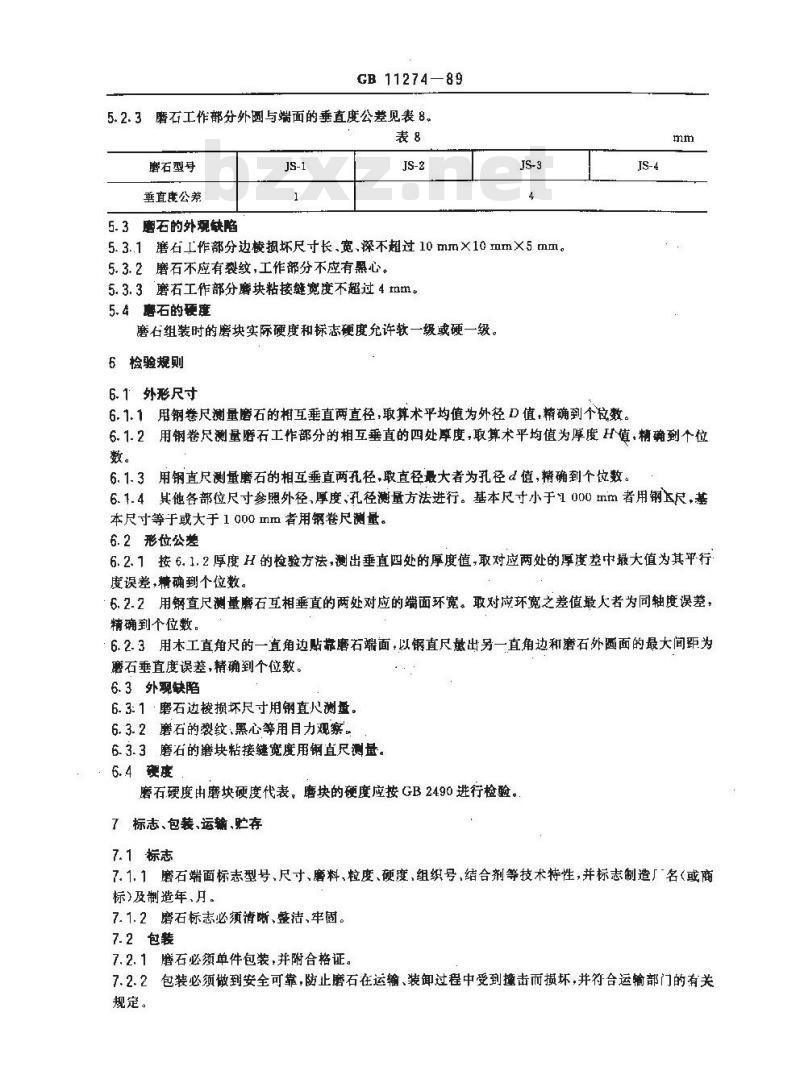

5.2.3磨石工作部分外圆与端面的垂直度公差见表8。表8
磨石型号
垂直度公差
5. 3唐石的外观缺陷
5.3.1磨石工作部分边损坏尺寸长、宽，深不超过10mm×10mm×5mm。5.3.2磨石不应有裂纹，工作部分不应有累心。5.3.3磨石工作部分磨块粘接键宽度不超过4mm。5.4磨石的硬度
磨石组装时的磨块实际硬度和标志硬度允许软一级或硬一级。6检验规则
6.1外形尺寸
6.1.1用钢卷尺测量磨石的相互垂直两直径，取算术平均值为外径D值，精确到个位数。JS-4
6.1.2用钢卷尺测量磨石工作部分的相互垂直的四处厚度，取算术平均值为厚度H值，精确到个位数。
6.1.3用钢直尺测量磨石的相互垂直两孔径，取直径最大者为孔径d值，精确到个位数。6. 1. 4 其他各部位尺寸参照外径,厚度、孔径测量方法进行。基本尺寸小于1 000 mm 者用钢飞尺,基本尺寸等于或大于1000mm者用钢卷尺测量。6.2形位公差
6.2.1按6.1.2厚度H的检验方法，测出垂直四处的厚度值，取对应两处的厚度差中最大值为其平行度误差，精确到个位数。
6.2.2用钢直尺测量磨石互相垂直的两处对应的端面环宽。取对应环宽之差值最人者为同轴度误差，精确到个位数。
6.2.3用本工直角尺的一直角边贴靠磨石端面，以钢直尺量出另一直角边和磨石外圆面的最大间距为磨石垂直度误差，精确到个位数。6.3外观缺陷
6. 3: 1磨石边棱损坏尺寸用钢直尺测量。6.3.2磨石的裂纹，黑心等用目力观察。6.3.3磨石的谱块粘接缝宽用钢直尺测量，6. 4 硬度
磨石硬度由磨块硬度代表。磨块的硬度应按GB2490进行检验。7、标志、包装、运输、贮存
7. 1 标志
7.1.1磨石端面标志型号、尺寸、磨料、粒度、硬度、组织号、结合剂等技术特性，并标志制造厂名(或商标)及制造年、月。
7.1.2磨石标志必须清晰、整洁、牢固。7.2包装
7.2.1磨石必须单件包装并附合证。7.2.2包装必须做到安全可靠，防止磨石在运输、装卸过程中受到撞击而损坏，并衍合运输部门的有关规定。
GB 11274-89
7.2.3包装外表需标明品名、型号、重量、外形尺寸、防潮、防冻、防震等标记，并有向上和吊起位置高度的标志。
7.3运输
磨石在运输中应防潮、防冻、避免碰撞。7.4贮存
磨石在贮存中应防潮、防冻，避免碰撞，不得叠放附加说明：
本标准由机械电子工业部郑州磨料磨具廖削研究所归口。本标准由第一砂轮厂负责起草
