【通信行业标准(YD)】 高速无线电寻呼系统寻呼接收机技术要求和测量方法

YD/T942

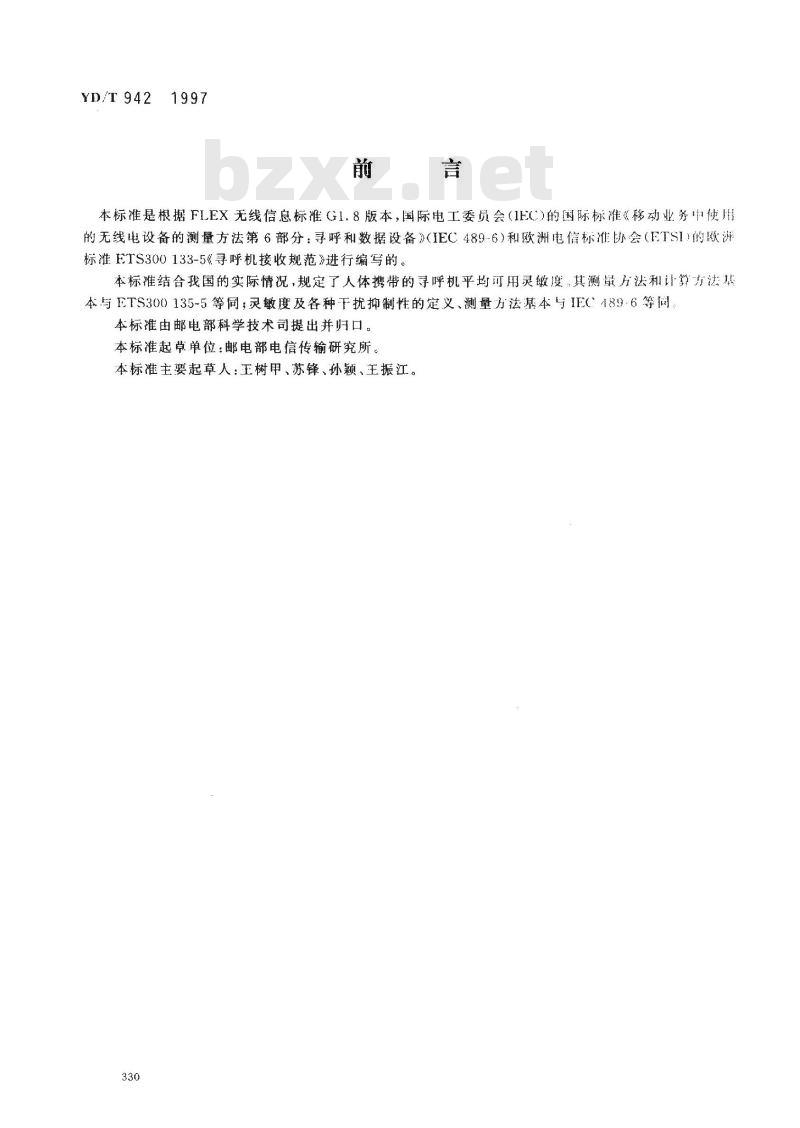

本标准是根据FLEX无线信息标准G1.8版本，国际电工委员会（IEC的国际标准《移动业务中使用的无线电设备的测量方法第6部分：寻呼利数据设备》（IEC489-6）和欧洲电信标准协会（FTSI）的欧洲标准FTS300133-5《寻呼机接收规范》进行编写的，本标准结合我国的实际情况，规定了人体携带的寻呼机平均可用灵敏度.其测量方法和计算方法基本与FTS300135-5等同；灵敏度及各种干扰抑制性的定义、测量方法基本与IEC189-6等间本标准由邮电部科学技术司提出并归口。本标准起草单位：邮电部电信传输研究所本标准主要起草人：王树甲、苏锋、孙颖、王振江。330
1范围

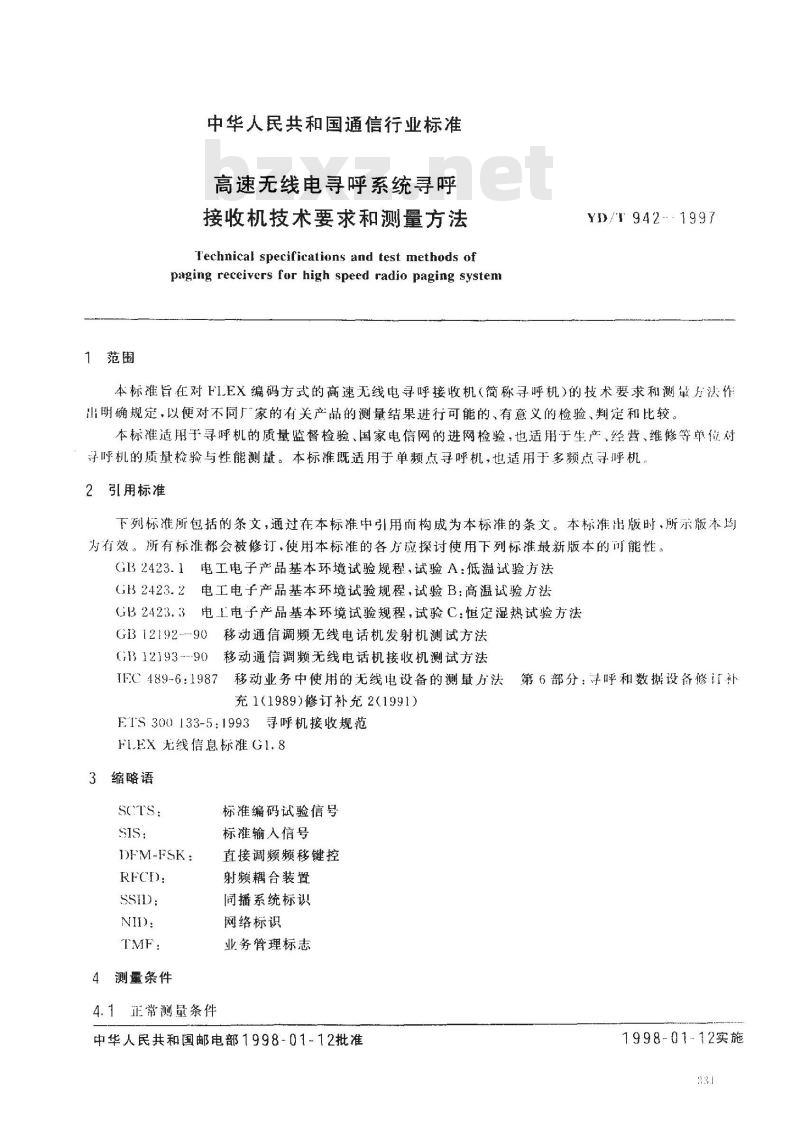

中华人民共和国通信行业标准
高速无线电寻呼系统寻呼
接收机技术要求和测量方法
Technical specifications and test methods ofpaging receivers for high speed radio paging systemYD/T 942
本标准旨在对FIEX编码方式的高速无线电寻呼接收机（简称寻呼机）的技术要求和测量法作山明确规定，以便对不同厂家的有关产品的测量结果进行可能的、有意义的检验、判定和比较。本标准适用于寻呼机的质量监督检验、国家电信网的进网检验，也适用于生产，经营、维修等单位对寻呼机的质量检验与性能测量。本标准既适用于单频点寻呼机，也适用于多频点寻呼机，2引用标准
下列标准所包括的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。G32423.1电工电子产品基本环境试验规程，试验A：低温试验方法GB2423.2电工电子产品基本环境试验规程，试验B：高温试验方法GB2423.3电上电子产品基本环境试验规程，试验C：恒定湿热试验方法GB12192--90移动通信调频无线电话机发射机测试方法移动通信调频无线电话机接收机测试方法G3 12193----90
IFC 489-6:1987
移动业务中使用的无线电设备的测量方法第6部分：等呼和数据设备修订补充1(1989)修订补充2(1991）
EIS300133-5：1993寻呼机接收规范FIEX光线信息标准G1.8
3缩略语
DFM-FSK:
RFCD：
4测量条件
4.1正常测量条件
标准编码试验信号
标准输人信号
直接调频频移键控
射频耦合装置
同播系统标识
网络标识
业务管理标志
中华人民共和国邮电部1998-01-12批准1998-01-12实施
YD/T 942-1997

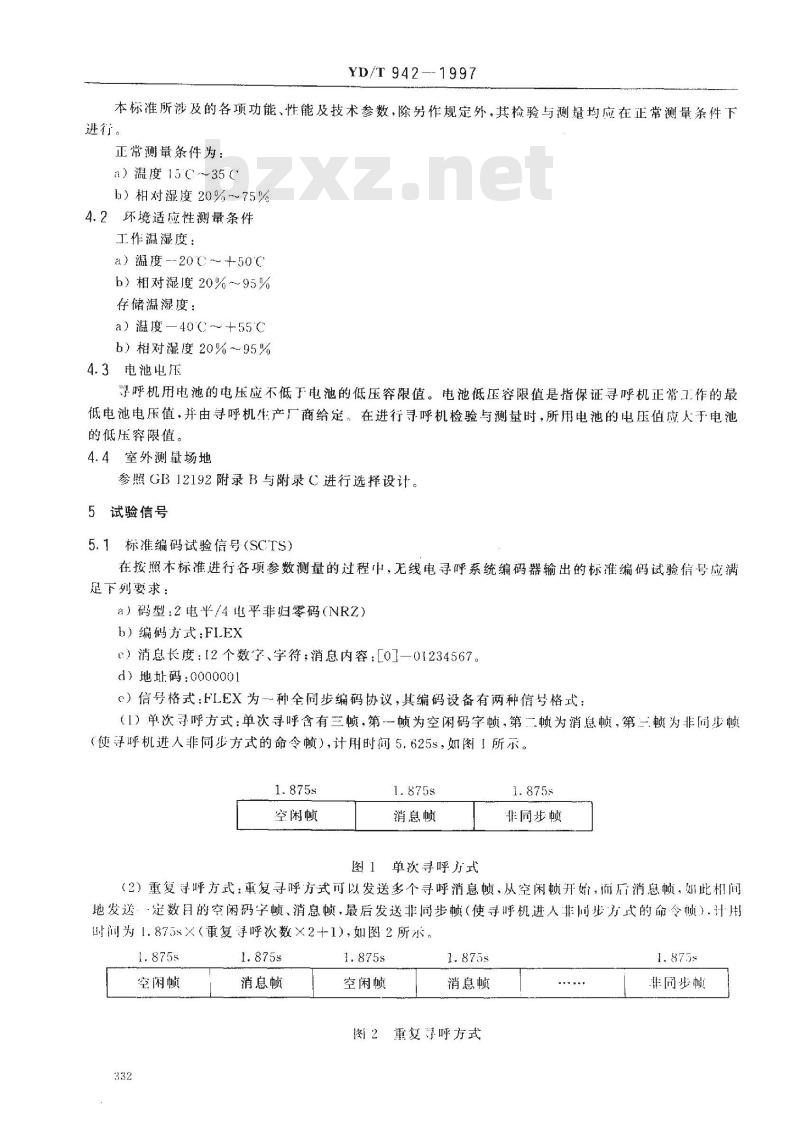

本标准所涉及的各项功能、性能及技术参数，除另作规定外，其检验与测量均应在正常测量条件下进行。
正常测量条件为：
a）温度15C～35（
b）相对湿度20%～75%
4.2环境适应性测量条件
工作温湿度：
a）温度--20℃～+50℃
b）相对湿度20%~95%
存储温湿度：
a）温度－40C～+55℃
b）对湿度20%~95%
4.3电池电压
寻呼机用电池的电压应不低于电池的低压容限值。电池低压容限值是指保证寻呼机正常工作的最低电池电压值，并由导呼机生产厂商给定。在进行寻呼机检验与测量时，所用电池的电压值应人于电池的低压穿限值。
4.4室外测量场地
参照GB12192附录B与附录C进行选择设计。5试验信号
5.1标准编码试验信号（SCTS）
在按照本标准进行各项参数测量的过程中，无线电寻呼系统编码器输出的标准编码试验信号应满足下列要求：
a）码型：2电平/4电平非归零码（NRZ)b）编码方式:FLEX
c）消息长度：12个数字、字符；消息内容：[0]—01234567。d）地址码：0000001
c）信号格式：FLEX为--种全同步编码协议，其编码设备有两种信号格式：（1）单次寻呼方式：单次寻呼含有三顿，第一顿为空闲码字顿，第二帧为消息帧，第一顿为非向北帧（使寻呼机进人非同步方式的命令顿），计用时间5.625s，如图1所示。1.875s
空闲帧
消息帧
图1单次寻呼方式
非同步顿
（2）重复寻呼方式：重复导呼方式可以发送多个导呼消息帧，从空闲顿开始，而后消息顿，如此相间地发送··定数目的空闲码字顺、消息顿，最后发送非同步懒（使寻呼机进人非间步方式的命令顺）.计用时间为1.875s×（重复呼次数×2+1），如图2所尔1.875s
空闲顿
消息帧
空闲帧
消息顿
图2重复尊呼方式
非同步帧
YD/T 942

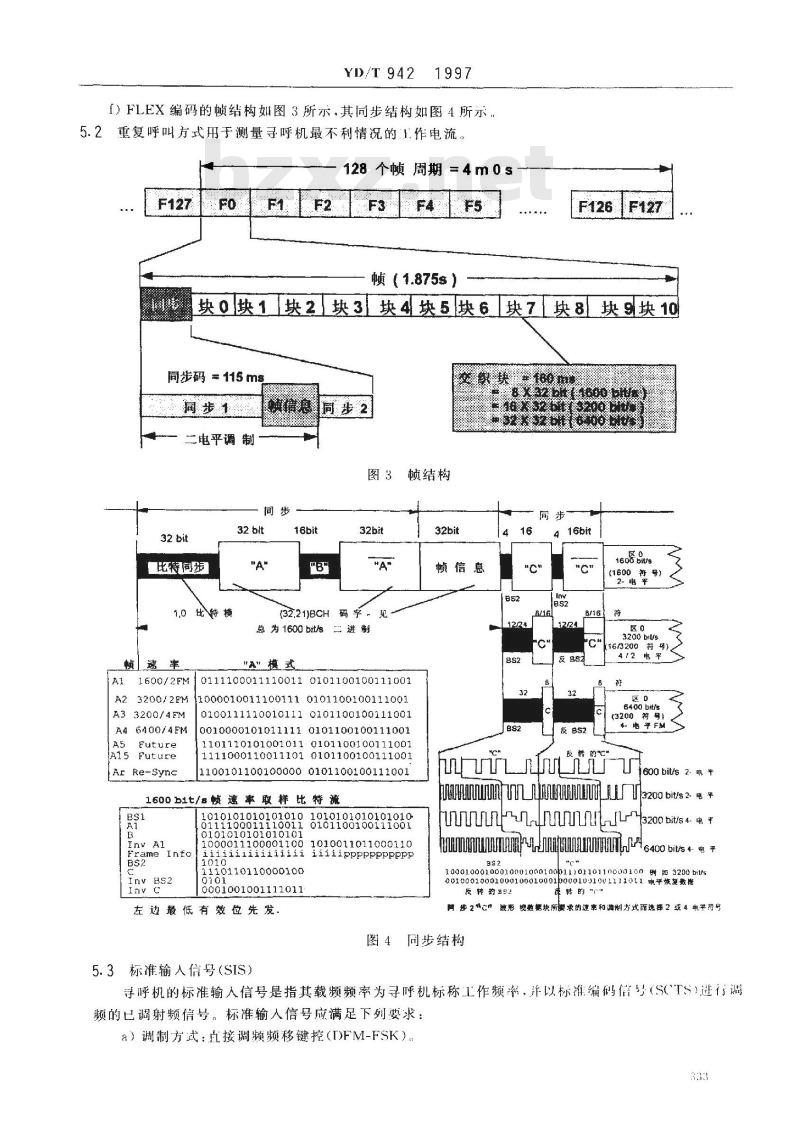

f）FLEX编码的顿结构如图3所示，其步结构如图4所示，2重复呼叫方式用于测量寻呼机最不利情况的1作电流。5.2
128个慎周期=4m0s
F1271F0
（1.875s）
块0块1块2块3块4块5块6块7块8块9块10同步码=115m
同步1
二电平调制
32 bit
重比特间步
1,0比特模
顿速率
32 blt
同步2
图3顿结构
(32.21)BCH
总为 1600 bit/s
二进制
\A\模式
1600/2FM/0111100011110011 01011001001110013200/2FM(10000100111001110101100100111001A2
A3 3200/4FM
A4 6400/4FM
Future
A15 Future
Re-sync
D100111110010111 0101100100111001001000010101111101011001001110011101110101001011 01011001001110011111000110011101 0101100100111001110010110010000001011001001110011600bit/a顿速率职样比特流
Inv A1
inv BS2
10101910191010191910101010101010ciiii8081iii0o1
0101100100111001
010101010
100001110000
18110110000100
0001001001111011
左边最低有效位先发
5.3标准输人信号（SIS）
1010011011000110
1i1pPPPPPPPPPP
EXyhhbob
- 40 x 32 bt3200
32 z bt6400 ets
懒信息
(1600符号)
168200
符号)。
发BS2
6400 bitrs
(3200符号
反 BS2
电乎FM
1600 bit/s 2-电平
n Lnm
3200 bit/s2电平
3200 bit/s4-电
46400 bits4-电平
B52010010001
110110000100 研 如 3200 bit/s19091000
1180018000000000000001111电车核复您反转的 BS2
速转的”
啊步 2*心波形视数据块所腰求的连率和谢制方式而选择 2 或 4 电半存号图4同步结构
寻呼机的标准输人信号是指其载频频率为寻呼机标称工作频率，并以标准编码信号（STS）进行调频的已调射频信号。标准输人信号应满足下列要求：a）调制方式：直接调频频移键控（TDFM-FSK）333
YD/T 942

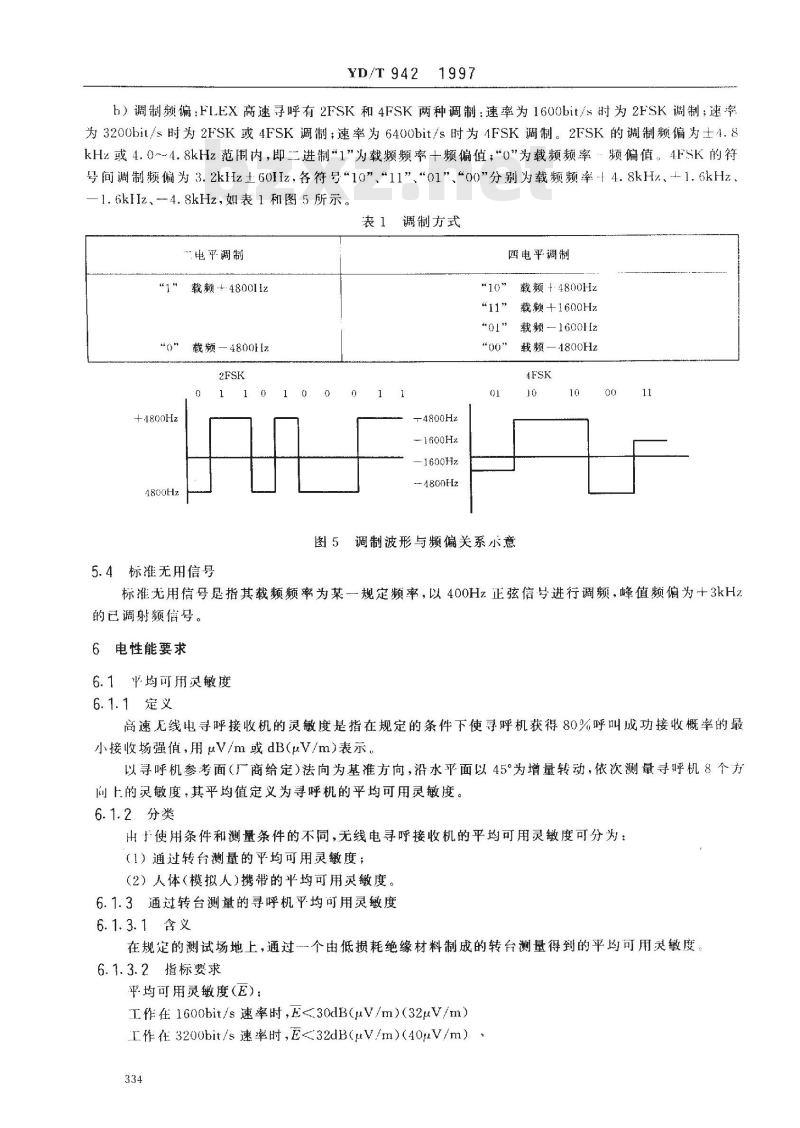

b）调制频偏：FLEX高速寻呼有2FSK和4FSK两种调制：速率为1600bit/s时为2FSK调制；速率为3200bi/s时为2FSK或4FSK调制；速率为6400bit/s时为4FSK调制。2FSK的调制频偏为士4.8kHz或4.0~~4.8kHz范用内，即二进制1”为载频频率+频偏值；\0\为载频频率频偏值。4FSK的符号间调制频偏为3.2kHz土601Iz、各符号“10”“11”“01”“00\分别为载频频率-+4.8kH、1.6kHz、1.6kHz、--4.8kHz，如表1和图5所示。表1调制方式
“电平调制
“1”载频-→480011z
“o”
载频—4800Hz
+4800Hz
4800Hz
5.4标准无用信号
-4800Hz
-1600Hz
-1600Hz
-4800z
四电平调制
“10”载频+4800Hz
“11”
载频+1600Hz
载频—16001z
“00”
图5调制波形与频偏关系示意
载频—4800Hz
标准无用信号是指其载频频率为某一规定频率，以400Hz正弦信号进行调频，峰值频偏为+3kHz的已调射频信号。
6电性能要求
6.1半均可用灵敏度
6.1.1定义
高速无线电寻呼接收机的灵敏度是指在规定的条件下使寻呼机获得80%呼叫成功接收概率的最小接收场强值，用uV/m或dBμV/m）表示，以寻呼机参考面（厂商给定）法向为基准方向，沿水平面以45°为增量转动，依次测量寻呼机8个方向上的灵敏度，其平均值定义为导呼机的平均可用灵敏度。6.1.2分类
出于使用条件和测量条件的不同，无线电寻呼接收机的平均可用灵敏度可分为：（1）通过转台测量的平均可用灵敏度；(2）人体（模拟人)携带的平均可用灵敏度6.1.3通过转台测量的寻呼机平均可用灵敏度6.1.3.1含义
在规定的测试场地上，通过一个由低损耗绝缘材料制成的转台测量得到的平可用灵敏度，6.1.3.2指标要求
平均可用灵度（E）：
工作在1600bit/s速率时，E<30dB(μV/m）（32uV/m）工作在3200bit/s速率时，E<32dB(μV/m）（40μV/m）334
YD/T 942
T作在6400bit/s速率时，E<35dB（μV/m）（56μV/m）寻呼机参考面灵敏度（E,）：
T作在1600bit/s速率时，E,<23dB(μV/m)（14μV/m）T作在 3200bit/s速率时,E,25dB(μV/m)(18μV/m)工作在6400bit/s速率时,E,28dB(μV/m)(25μV/m）6.1.3.3测量方法
a）按图6所示连接仪器设备：
编码器
信号源
图6通过转台测量灵敏度的原理
b）发射大线垂直极化。
c）被测寻呼机放在转台中央，其参考面正对发射天线。待测寻呼机
d）将射频信号电平调到一个较高的值，发送SIS，确认被测寻呼机正常工作。e）将射频信号电平调到一个较低的值，使等呼机的成功接收概率小丁10%。f）将射频信号电平加大2dB，重复发送SIS。每当寻呼机接收不成功时，将射频信号电平加人2dB，直到连续3次接收成功为止。
g）将射频信号电平减小1dB，并记录这一电平值。继续发送SIS，若不能成功接收，则将射频信号电平加大1dB，并记录这一电平值。若能接收成功，则不改变射频信号电平。但若连续3次接收成功.则将射频信号电平减小1dB，并记录这一电平值。只有上述电平改变才记录电平值。当记录完10个电值后停止测量。
h）将g项中所记录的10个电平值进行算术平均，求出平均值Ui(dBuV)。i）通过转台将被测寻呼机以45°为增量在水平面转动，依次重复d)～h)项，分别测量、计算其余7个方向上的射频信号电平平均值U2～U。（dBuV)。i）用接有校准天线的测试接收机(场强计、频谱仪)替代被测寻呼机，将h)和i)项确定的电平值(~U.转换为寻呼机输人信号场强值E,E：（dB（μuV/m），则通过转台测量的寻呼机平均可用灵敏度E(dB(μV/m）)出下式确定：
E(dBμV/m)= 20lg
式中：
1/E(μV/m)
E,(μV/m)==loF(dBμV/m)/20
6.1.4人体携带的寻呼机平均可用灵敏度6.1.4.1含义
YD/T 942
在规定的测试场地上，在被测寻呼机由人体携带的条件下，测量得到的平均可用灵敏度6.1.4.2指标要求
寻呼机在任何相位下都必须满足指标要求。平均可用灵敏度(E)：
1600bit/s速率的寻呼机，E≤25dB(μV/m)(18uV/m）3200bit/s速率的浮呼机，E≤27dB(μV/m）（22μV/m）6400bit/s速率的寻呼机，E≤30dB（μV/m）（32μV/m）人休正面的尊呼机参考面灵敏度（E，）：1600bit/s速率的导呼机，E≤18dB(μV/m）（8μV/m）3200bit/s速率的寻呼机，E,≤20dB（uV/m）（10μuV/m）6400hit/s速率的寻呼机，E，≤22dB（μV/m）（12μV/m）6.1.4.3测量方法
a）按照图7所示连接仪器设备。编码器
信号源
被测寻呼机
图7人体携带测量灵敏度的原理示意b）山--个具有中等身材的人携带被測寻呼机，使寻呼机距地面约1m。首先人体正面和寻呼机参考面（市制造厂商给定)部正对发射天线，发射天线为垂直极化。）h）按照6.1.3.3的c)~h)项进行操作，i）人体连同被测寻呼机以45°为增量在水平面转动，依次重复上述℃）h)项，分别测量并计算其余7个方向的信号电平值L~L（dBV）。j）按照第6.1.3.3.的3)项求出人体携带的寻呼机平均可用灵度。6.1.5平均可用灵敏度的-致性合格检验方法6.1.5.1含义
这是·种用平均可用灵敏度测量方法检查寻呼机是否达到指标要求的检验方法6.1.5.2指标要求
寻呼机标称灵敏度值。
6.1.5.3检验方法
a）在规定的测试场地1，按照图6或图7连接仪器设备。b）发射天线为垂直极化，发送SIS。（）川接有校准大线的测试接收机调整并校准被测寻呼机的接收信号场强使其等指标爱求规定的灵敏度E(μV/m)或(dB(μV/m)）d）人体携带或转台放置被测寻呼机替代校准天线，人体正面和/或呼机参考正对发射天线336
YD/T 942 -- 1997
c）发送SIS18次，若寻呼机4次或更多次不能成功接收，则在这~方向记录为失败；否则记录为成f）将人体正面和/或寻呼机参考面转动45°，重复e）项。g）重复「）项，直到将水平8个不同方向测完。h）若被测寻呼机在5个或更多方向为成功，则认为其灵敏度合格，否则为不合格。6.2参考灵敏度
在本标准中，参考灵敏度是指在一种射频耦合装置（RFCD)横电磁波室（TEMcell)中测量得刻的导呼机参考方向的RFCD参考灵敏度。为『在实验室RFCD中测量导呼机的邻频道选择性，同频道干扰抑制等其它：-些性能指标，须首先测量参考灵敏度。6.2.1定义
参考灵敏度是指，当寻呼机放置于横电磁波室中的规定位置时，在规定的标准编码测量信号（SCTS）和标准输入信号（SIS）的条件下，寻呼机获得80%的成功接收概率的最小输人信号电平值！(dBμV)。
6.2.2测量方法
a）按照图8所示连接仪器设备。编码器
b）用SIS信号。
信号源
被测寻呼机
图8寻呼机参考灵敏度测量原理图c）将被测寻呼机放置于横电磁波室中的规定位置上，其参考面正对来波方向d)～g）按照第6.1.3.3的d)～g)项进行操作。R—500
h）必要时将g）项中所记录的10个电平值进行修正（扣除馈缆和接头衰耗），求出相应的10个横电磁波室输人信号电平，并计算它们的算术平均值UdBuV），平均值U为被测寻呼机的参考灵敏度6.3载频频率偏离适应性
6. 3.1 定义
载频频率偏离适应性，是指在横电磁波室输人信号电平值等于参考灵敏度值的条件下，将SIS信号的载频频率偏离被测寻呼机标称工作频率土200Hz时，应仍保持80%成功接收概率6.3.2指标要求
测量值UIU2应在参考灵敏度（U士0.5)dB的范围内。6.3.3测量方法
a）按照图8所示连接仪器设备。b）将SIS的载频频率设置为（f,+200)Hz（f，为寻呼机的标称I作频率）C）将被测寻呼机放置于横电磁波室中的规定位置上，其参考面正对来波方间，d)～j）按照第6.l.3.3的d)～j)项进行操作h）必要时将g)项所记录的10个电平值进行修正（扣除馈缆和接头的衰耗）求出相应的10个横电磁波室的输人信号电平，并计算它们的算术平均值U（dBμV）。1）将射频信号源频率设置为f一200Hz。重复1述d）h)项，平均值记为：（dBuV）j）若（、L满足6.3.2所规定的指标要求，则判定被测寻呼机的载频频率偏离适应性含格.否则判为不合格。
6.4邻频道选择性
6.4.1定义
YD/T942-1997
邻频道选择性是指，当存在：个其频率与寻呼机标称工作频率之差（绝对值）等于频道问隔(25kHz)的标准无用信号时，寻呼机接收标准有用信号而不超出规定恶化量的能力的量度在寻呼机标准输入信号的电平比其参考灵敏度高3dB的条件下，测量使寻呼机对该输人信号电平的成功接收概率降低到80%时的标准无用信导电平值，则将该无用信号电平值与参考灵敏度值之比定义为邻频道选择性，用dB表示。6.4.2指标要求
邻频道选择性≥55dB。
6.4.3测量方法
a）首先按照第6.2的方法测出参考灵敏度Ub）按照图9所示建立测量系统，设汇合网络两个通路的插人衰耗均为L(dB)。音频信号源
编码器
干扰信号源
fu125kHz
汇合网络
被测寻呼机
有用信号源
图9邻频道选择性测量原理
c）将有用信号的频率设置为被测寻呼机的标称工作频率fa，将SIS电平设置为（U+1+$)dBuV（P.D）。将无用信号设置为f.十25kHz作载频的标准无用信号。d）将无用信号电平调到一个较低值，发送SIS，确认被测寻呼机正常工作。c）将无用信号电平调到一个较高值，使被测寻呼机的成功接收概率小于10%。f）将无用信号的电平减小1dB，发送SIS。g）若寻呼机不能成功接收这一信号，则将无用信号电平减小1dB。h）若寻呼机能够成功接收这一信号，则记录寻呼机连续成功接收的次数。i）继续发送SIS，若寻呼机不能成功接收，则重复g)项。若寻呼机能够正确接收，则重复h)项，直到寻呼机能够连续3次成功接收为止，并记录这时的尤用信号电平值。i）将无用信号电平值加大1dB，并记录这时的电平值。连续发送SIS，若寻呼机不能成功接收，卿将无用信号减小1dB，并记录这时的电平值。若寻呼机能够成功接收，则无用信号电平保持不变。们落寻呼机能够连续3次成功接收时，则将无用信号电平加大1dB，并记录这时电平值。继续发送SIS，向到记录完10个电半值时停止测量。
k）将i)、j)两项中所记录的10个电平值进行算术平均，并将此平均值记为E(dBuV），灿（E，1.）一U门(dB)即为被测导呼机的上邻道选择性。1）将无用信号频率设置为（f。：25)kHz，重复上述c）～k）项，则可测量出被测导呼机的下邻频道迅择性，但将平均值记为E(dBuV)，则邻频道选择性为［（E2一L)一U(dBuV）。m）被测寻呼机的邻频道选择性为k)项和l)项中较小的值。6.4.4邻频道选择性的-致性合格检验方法a）~c)按照.4.3的a）-~)项进行操作。338
YD/T942-1997
d)将标准无用信号电平调到指标要求中规定的数值，计及汇合网络的插入衰耗，应将无用信号输出电平设置为（60+U·+I.)dBuV(P.D）。e）发送SIS33次，若被测等呼机7次或更多次不能成功接收，则判定邻频道选择性不合格，否测判定为合格，
f）将无用信号频率设置为（f。25)kHz，重复e)项。当e)和f)两项均判定为合格时，则被测寻呼机的邻频道选择性合格。
6.5同频干扰抑制度
6.5.1定义
同频十扰抑制度是指，当存在个其频率等于被测寻呼机标称工作频率的标准无用信号时，寻呼机接收标输人信号而不超出规定恶化量的能力的量度。在寻呼机标准输人信号的电平比其参考灵敏度高3dB的条件下，测量使导呼机对该输人信号电平的成功接收概率降低到80%的标准无用信号电平，则该标准无用信号的电平值与参考灵敏度值之比定义为同频干扰抑制度，用dB表示。6.5.2指标要求
同频干扰抑制度≥-10dBWww.bzxZ.net
6.5.3测量方法
a）按照6.2测出被测寻呼机的参考灵嫩度。b）按照图9所示建立测量系统，设汇合网络两个通路的插入衰耗均为L(dB)。c）将有用信号的频率设置为被测寻呼机的标称工作频率f。。将SIS信号电平设置为（U!十L+3dBV(P.D)。标准无用信号的频率设置为fo。d)~~j)按照6.4.3的d)~j)项进行操作。k）将i)和j)项中所记录的10个电平进行算术平均。并将平均值记为E(dBuV),则[(E-L)-l)(dB)为同频干扰抑制度的值。
6.5.4同频十扰抑制的一一致性合格检验方法a）c)按照6.5.3的a）~c项进行操作。d）将标准无用信号的电平调到指标要求中规定的值，计及汇合网络的衰耗，应将标准无用信号的电平设置为(-10+L+U)dBμV(P.D)。e）发送SIS33次，若被测寻呼机7次或更多次不能成功接收，则判定同频干扰抑制不合格，否则判为合格。
6.6镜频扰抑制度
6.6.1定义
镜频十扰抑制度是指：当存在镜像频率的无用信号时，寻呼机接收标准输人信号而不超出规定恶化量的能力的量度。
在寻呼机的标准输入信号电平比其参考灵敏度高3dB的条件下，测量使寻呼机成功接收概率降低到80%的无用镜频信号输人电平值，则无用信号电平值与参考灵敏度值之比定义为镜频干扰抑制度，用 dB 表示。
6.6.2指标要求
镜频下扰抑制≥50dB。
6.6.3测量方法
a）按照6.2测出被测寻呼机的参考灵敏度U。b）按照图9所示建立测量系统，设汇合网路两个通路的插入衰耗均为L（d3）。c）将有用信号的频率设置为被测寻呼机的标称工作频率f。。将SIS信号电平设置为（十1.13)）dBμV(P.D）。视本振频率与，的关系，将标准无用信号的频率设置为f,→-2fu或f,-2.f其中Ji为被339
测寻呼机的第…中频频率。
YD/T942--1997
d）)～j）按照6.4.3的d)～j)项进行操作。k）将i)和j)项中所记录的10个电平值进行算术平均，并将平均值记为E(dIB3uV）),则L（E1.)U(dB)，为镜频十扰抑制度的值。1）将标准无用信号设置为f。十2/2或f一2f12，重复d）～k）。fi为被测寻呼机第一中频频率。6.6.4镜频十扰抑制度的-致性合格检验方法a)~c)按照 6.6.3的a)~c)项进行操作。d）将标准无用信号调到指标要求中规定的值，计及汇合网络的衰耗，应将标准无用信号的电平调到(50+L+U)dBμV(P.D)。
e）发送SIS33次，若被测寻呼机7次或更多次不能成功接收，则判定镜频干扰抑制不合格，否则判为合格。
6.7杂散响应抑制度
6.7.1 定义
杂散响应抑制度是指，当在30MHz～1GHz频段上存在除同频道、邻频道、镜频以外的无用信号时，寻呼机接收标准输人信号而不超出规定恶化量的能力的量度。在寻呼机的标准输人信号电平比其参考灵敏度高3dB的条件下，测量使寻呼机的成功接收概率降低到80%的杂散频率无用信号电平，则该无用信号电平值与参考灵敏度值之比定义为杂散响应抑制度，用dB表示。
6.7.2指标要求
杂散抑制度≥50dB。
6.7.3测量方法
与邻频道选择性、镜频干扰抑制等的测量方法相同。在选择杂散干扰频率时，可根据被测寻呼机的工作频率fo,本振频率fi.=f十fn或fi=f一fu,第-中频频率fu和第二中频频率fia，计算主要杂散频率:2fi. t fu,2fi.-fn.3fi.+ fu,3ft.*f1,4fi+fn,4fL-fu.f,-0.5fn,f,-0.5fc6.8工调抑制度
6.8.1定义
五调抑制度是指，当存在2个或更多个其频率与呼机标称工作频率有特定关系的无用信号时，寻呼机接收标准输人信号而不超出规定恶化量的能力的量度。在寻呼机的标准输人信号电平比其参考灵敏度高3dB的条件下，测量使导呼机的成功接收概率降低为80%时的无用信号电平值，则无用信号电平值与参考灵敏度值之比定义为工调抑制度，用dB表宗。
6.8.2指标要求
h.调抑制度50d
6.8.3测量方法
a）按照图6.2测出被测寻呼机的参考灵敏度U。b）按照图10建立测量系统，设两个汇合网络的各通路插人衰耗均为L(dB)。c）射频信号源1的频率设置为被测寻呼机标称工作频率，输出电平为（U11.3)dBμV。d）射频信号源2的频率先后设置为（f.土25)kHz，载频不加调制的连续波。c）射频信号源3的频率先后设置为（f。土50)kHz，调制频率为400Hz，频偏为3kIz。f）调整射频信号源2和3的无用信号电平，使之相等，并为个较低值，发送SIS，确认呼机正游工作。
g）将射频信号源2和3的无用信号电平调到-个较高值，使守呼机的成功接收概率小于10%h）将无用信号电平减小1dB，继续发送SIS，如果寻呼机不能成功接收，则将无用信号电平减小340
YD/T942·--1997
i）如果寻呼机能够成功接收，则记录连续成功接收的次数。信号源1
信号源2
信号源3
汇合网络
图10寻呼机互调抑制测量原理
待测等呼机
)）继续发送SIS，如果寻呼机不能成功接收，则重复h)项，如果寻呼机能够成功接收，则重复i)项。直到寻呼机能够连续3次成功接收，并记录这时的无用信号电平值。k）将无用信号电平加大1dB，并记录这时的电平值。继续发送SIS，如果寻呼机不能成功接收，则将无用信号电平减小1dB，并记录这个电平值。如果寻呼机能够连续3次成功接收，则将无用信号加大1dB，并记录这时的电平值。继续发送SIS，直到记录完10个电平值时停止测量。1）分别求出j)、k)项所记录的10个电平值的算术平均值E（dBuV)则调抑制值为[（F，-21.）一UJ(dB)。其中E表示用E+规定频率的两个测量值m）将射频信号源2的频率先后设置为（f。土50)kHz、（f，士100)kHz，将射频信号源3的频率先后设置为f。土100kHz，f。士200kHz，重复上述d）～)项。在所有各次测量中最小的值为被测寻呼机的互调抑制度的值、6.8.4 互调抑制的~-致性合格检验方法a)～e)按照6.8.3的a)~e)项进行操作。f）将射频信号源2的频率设置先后为（f士25)kHz，将射频信号源3的频率设置先后为（.f，+50）kHz。
g）将无用信号电平调整到（50+U+6)dBuV。h）发送SIS信号33次，若寻呼机7次或更多次不能成功接收，则判定互调抑制不合格，否则判为合格。
i）将射频信号源2的频率先后设置为（f。土50)kHz，6. 9. 1 定义
辐射杂散发射是指源于无线电寻呼接收机内部的30MHz~1000MH范围内的任何辐射性杂散发射信号频率分量，并规定为任何离散信号的辐性发射功率。6.9.2指标要求
在30MHz~1000MHz频率范围内，任何离散的辐射杂散发射信号分量的功率须小于2nW6.9.3测量方法
a）选择试验场地。
b）按图11所示应连接仪表设备。
