【通信行业标准(YD)】 公用电话交换网和点对点二线专线电路上使用的数据信号速率高达33600bit/s的调制解调器

YD/T945—1998

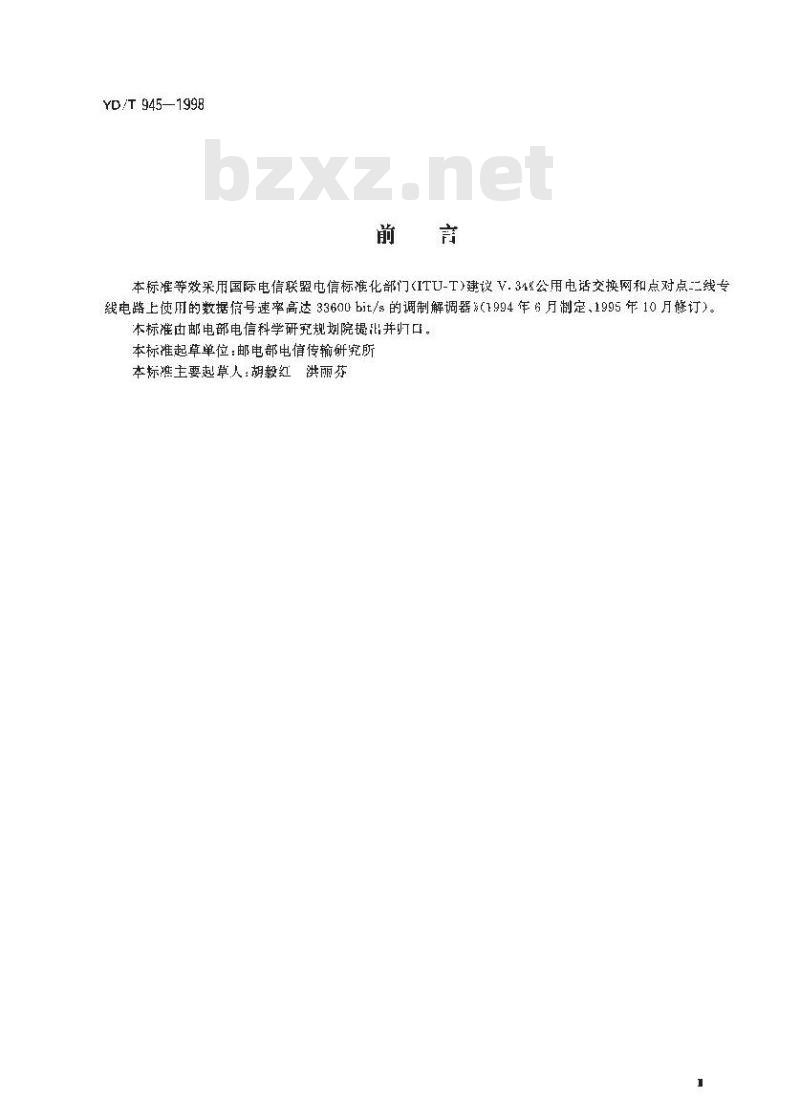

本标准等效采用国际电信联盟电信标准化部门(ITU-T）建议V.34<公用电话交换网和点对点二线专线电路上使用的数据信号速率高达33600bit/%的调制解调器(1994年6月制定、1995年10月修订)。本标准由邮电部电信科学研究规划院提比并归口。本标准起草单位：邮电部电信传输研究所本标难主要起草人：胡毅红
洪丽茶

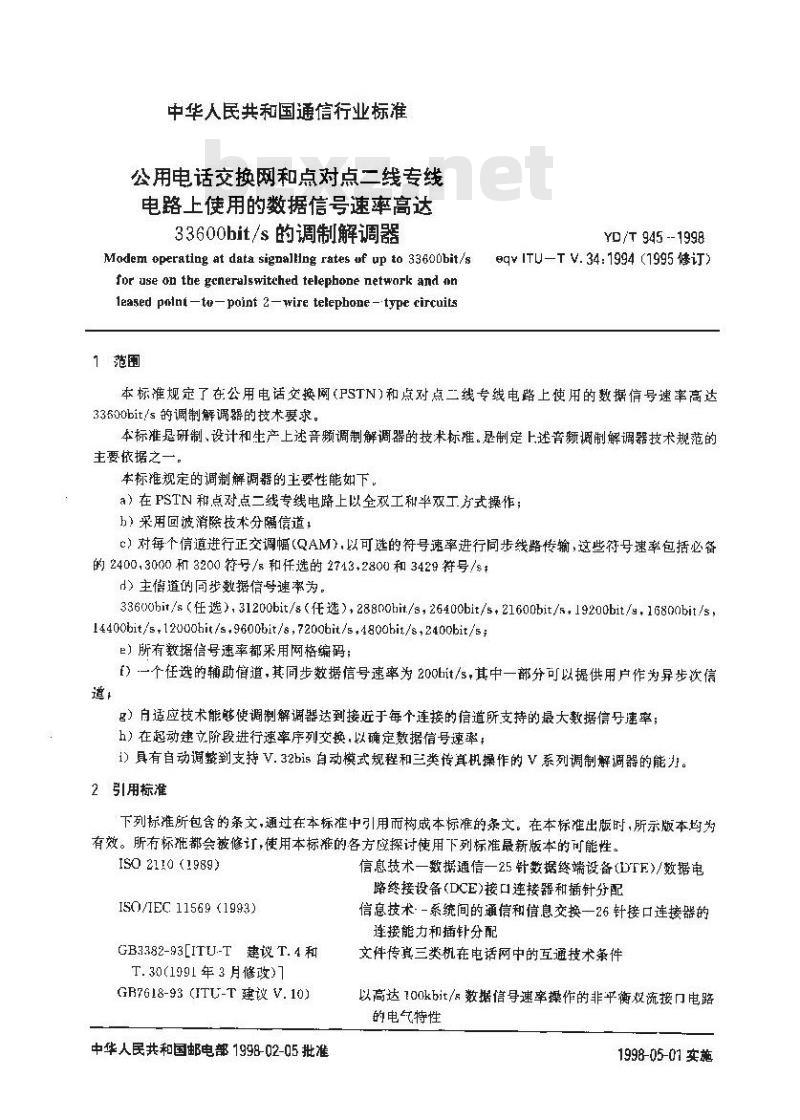

中华人民共和国通信行业标
公用电话交换网和点对点二线专线电路上使用的数据信号速率高达33600bit/s的调制解调器
YD/T 945 --1998
Modem operating at data signalling rates uf up to 33600bit/s8qITU-TV.34:1994(1995修订)www.bzxz.net
for use on the generalswitched telephone network and onleased palnt -to- point 2-wire telephone -- type circuits1范围
本标准规定了在公用电话交换网（PSTN)和点对点二线专线电路上使用的数据信号速率高达33600bit/s的调制解调器的技术要求。本标准是研制、设计和生产上述音频调制解调器的技术标雄。是制定上述音额调制解调器技术规范的主要依据之一。
本标准规定的调制解调器的主要性能如下，a）在PSTN和点对点二线专线电路上以全双工和半双工方式操作；h）采用回波消除技术分隔信道；c）对每个信道进行正交调幅（QAM），以可选的符号速率进行同步线路传输，这些符号速率包括必备的2400，3000和3200符号/和仟选的2743+2800和3429符号/sd）主信道的同步数据信号速率为。33600hit/s（任选），31200bit/s（任选），28800bit/s，26400bit/s，21600bit/5，19200bit/g，16800bit/s14400bit/s.12000bit/s.9600bit/s,7200bit/s.4800bit/s,2400bit/se）所有教据信号速率都采用网格编码；f）一个任选的辅助信道，其同步数据信号速率为200bhit/s，其中一部分可以提供用户作为异步次信道：
）自适应技术能够使调制解调器达到接近于每个连接的信道所支持的最大数据信号速率；h）在起动建立阶段进行速率序列交换，以确定数据信号速率；i）具有自动调整到支持V.32bis自动模式规程和三类传真机操作的V系列调制解调器的能力。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成本标准的条文，在本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。ISO 2110 (1989)
ISO/IEC11569(1993)
GB3382-93[ITU-T建议T.4和
T.30(1991年3月修改）
GR7G18-93 (ITU-T建议V.10)
中华人民共和国邮电部1998-02-05批准信息技术一数据通信一25针数据终端设备(DTF>/数据电路终接设备(DCE)接口连接器和插针分配信息技术·-系统间的通信和信息交换一26针接口连接器的连接能力和插针分配
文件传真三类机在电话网中的互通技术条件以高达100kbit/s数据信导速率操作的非平衡双流接门电路的电气特性
1998-05-01实施
GH7619-93 (ITU-T 建议 V.11)
GB7620-87 (ITU-T 建议 V.21)
GB3454-88 (ITU-T 建议 V.24)
GB3455-93 (ITU-T 建议 V.28)
ITU-T建议V.8(1994)
ITU-T建议V.14(1988)
ITU-T 建议 V.25(1984)
ITU-T建议V.32(1988)
ITU-T 建议 V.32bis(1991)
ITU-T 建议 V.42(1993)
ITU-T建议V.54(1988)
3定文
YD/T 945- 1998
以高达10Mbit/s数据假号速率操作的平衡双流接口电路的电气特性
公用电话交换网上使用的标准化300bit/s全双工调制解调器数据终端设备(DTE)和数据电路终接设备(DCE)之间接口电路定义袭
非平衡双流接口电路的电气待性在公用电话交换网上数据传输的起始和结束的会话规程在同步承载信道上起止式宁符的传输公用电话交换网中自动应答设备和/或并行自动呼叫设备·包括人工和自动建立呼叫时停止回波控制装胃工作的工作规程公用电话交换网和专线电话电路上使用的、以高达9600bit/s数据信号速率操作的一线全双工调制解调器系列公用电话交换网和专线点对点二线电话线路上使用的，以高达14400bit/s数据信号速率操作的全双工调制解调器系列DCE用于异步一同步变换的案错校正规程调制解调器使用的环路测试设备辅助信道（auxiliarychannel）：一个20obit/s的数据信道，它与上信道一起复用到由调制解调器发送的比特流中。辅助信道上的数据传递独立于主信道。它由次信道数据和调制解调器控制数据组成。星座构型（constellationshapin）：-种用来对发送信号点引入非均匀的二维概率分布改善抗噪声能力的方法。星座的度数是星座展开量的函效。数搬模式调制参数(datamodemodulatianparameters）：在起始期间确定并在数据模式传输时使用的数。
顿切换（frameswitching）t平均每映射发送部分数比特数的方法。按照周期性的切换码型，在每个映射顿发送整数6一1个比特和发送b个比特之问交替进行。线路探测(lineprobing）：通过发送周期性信号米确定信道特性的方法。其特性由调制解调器进行分析+并用来确定数据模式调制参数。标称发送功率(nominaltransmitpuwer）：由用户配置的参考发送功率。在起动过程的第2阶段已协商降低发送功率的调制解调器，其发送功率应比标称发送功率低。非线性编码（non一linearencoding），采用引入非均匀一维（2D)信号点间隔以改普靠近星座信号点周围抗失真能力的方法。
预编码(precoding)：用来减少由幅度失真引起的均衡器噪声增大的非线性均衡方法。发送器完成均衡使用的预编码系数由远端调制解调器提供。预加重（pre一etmphasis）：一种线性均衡方法，用F改变发送信号频谱以补偿幅度失真。所使用的预加重滤波器的滤波器指数由远端调制解调器提供。主信道（primarychanael)：主数据信道与助信道一起构成调制解调器发送的比特流。接受方调制解调器(rccipientmadem）：以半双工方式接收上信道数据的调制解调器。次信道（gecondarychannel）：用户可使用的辅助信道的一部分。壳映射（shellmapping）：一种将数据比特映射到多维信号星座的各信号点的方法，包括将一个一维信号星座划分成多个含有同样信号点数的环。源方调制解调器（sourcemodem）：以半双工方式发送主信道数据的调制解调器。2
YD/T 945—1998
网格编码（trellisencudling）：一种使用卷积编码器从已划分的信号量座中选择子集序列以政善抗噪声性能的方法。本标准使用的网格编码器都是四维（4D）的，它们均采用反馈的结构，网格缩码器的输入为各信号点。
4缩略语
abs［]
5线路信号
绝对值
辅助信道复用码型
电路借增设备
循环穴余检验
数据电路终接设备
差分相移键控
数据终端设备
生成多项式一应答调制解调器
生成多项式一-呼叫调制解调器
公用电话交换网
国际电工技术委员会
国际标准化组织
国际电借联盟电信标雄化部门
最低特征位
最高特征位
正交幅度调制
正交相移键控
全握往返时延估量一-碰答调制解调器全程往追时延估量呼叫调制解调器切换码型
5.1数据信号速率
主信道要以2400bit/s递增的方式提供2400bit/s～33600bit/s的同步数据信号速率，还可以提供任选的辅助信道200bit/s的同步数据信号速率。按11.4或12.4所述的规程操作，主信道和辅助信道的数据信号速率要在调制解调器起动的第4阶段确定。只有当呼叫和应答调制解调器双方都表明有这一功能时才能使用辅助信道。两端的主信道数据信号速率可以不对称。5.2符号速率
符号速率S=(a/c)×2400×（1七0.01%）符号/g二维(2D)，式中和。是表1中规定的整数(符号速率是取最接近的整数表示)。3
率(号)
YD/T 945 -1998
表 1 符号速率
符号速率2400，3000和3200符号/s必备的：2743.2800和4329符号/s是任选的.符号速率应按照11.2或12.2所述的规程在谢制解调器起动的第2阶段期问选定.不对称符号速率以任选方式提供。只有当主叫和应答调制解调器都表明具有这一功能时，才能使用不对称符号速率。5.3载波频率
载波频率F=（d/e）·SHz，其rtd，e均是整数,S是符号速率，每种符号速率的载频可以从两个载频中选择其一，如表2所规定的d和e值和相应载波频率的最近整数值。载频应按11.2和12.2规定的过程.在调制解调器起动的第2阶段期间确定。应该能够支持不对称载频。表2载频与符号速率的关系
符号速率
s(符号/s)
5. 4 预加重
5.4.1发送频谱规范
频率(Hz）
低教叛
频率（Hz）
高裁频
发送颊谱规范采用--种标称频率，规定为f与S的比（f/S）。其中，是以Hz为单位的频率S是符号速率。
发送频谱的幅度要符合图1和图2中模板区的规定，其标称频率在（d/e-0.45)～（d/e+0.45)范围内。发送频谱要使用6002的纯电阻负载测量。5.4.2选择方法
发送频谱应该用某数字指数来规定，该指数按照11.2和12.2所述，应由远端调制解调器在起动建立过程的第2阶段提供，
量径【dB）
量值 (dB)
YD/T945-1998
标称频率[Fzys
注：发送赖谱充许偏差士1B。
发送癫谐模板（指数0~5)
标称频率Hz,ys
注：在规定恺围之内+发送频谱幅度允许偏差是土1dB.图2发送频谱模板（指数610）
6DTE接口
YD/T 945-1998
表 3 指数 0~5 时,参数 α 值
表4指数610时,参数3和值
在没有提供互换电路的外部物理接口的场合，必须要提供互换电路的等效功能（见表5），表5主信道和次信道联合接口的互换电路互换电路
电路编号
信号地或公其回线
发送数据
接收数据
请求发送
推蓄发送
数据设备准备好
连按数据设备到线路
数据终端准备好
数据信道接收线路信号检测器
发送器信号码元定时(DTE源）
发送器信专码元定时（LDCE源）接收器信号码元定时（DCE源）
呼叫指示器
推备接收
环回/维护
本地环回
测试指示器
电路编号
YD/T 945---1998
续表5
立换电路
次信道发送数据
款信道接收数据
发送次偿道线路信号
次信道准备好
次信道接收线路信号检测器
当调制解谢器的接口不工作在同步方式时，此电路的任何信号不起作用，很多工作在异步方式的 DTE 不提供去电路，2当谢制解调器的接口不工作在网步方式时，在接口处应将此电路猎位于“心FF\状态。很患工作在异步方式的DTE不终接这一电路。3电路183的操作应符合V.42建议7.3.1的规定。4在实现任选的次信道没有单独的接11时提供此电路。5此电略仅在应用需要时提供：
6如果电路109处于\N\状态，并且有任选次信道能月.则此电路处于\ON\状念，在对任选次信道提供单独接口的场合，应该提供如表6中所规定的互换电路，表6次信道单独接口的互换电路
互换屯路
电路编号
此电路仅在应用需要时提供：
信与地站公共回路
发送数据
接收数据
请求发送
准务发送
数据设备准备好
数据终端隆备好
数据信道接收线略信号检测器
者主信道对应的互换电路处于“ON\状态，且任选的次信道处于能工作状态，该2
电路就处于\ON\状态。
6.1同步接口（仅适用于主信道）调制解调器要在电路113或114的控制下，在电路103（见建议V.24）上接收米自DTE的问步数据，在电路116控制下.谢制解调器应通过电路104将同必数据传送到DTE。调制解调器应通过电路114给DTE提供一个时钟作为发送数据定时，通过电路115为IDTE提供个时钟用于接收数据定时。熟而，发送数据定时也可以由DTE产尘并通过电路113传到调制解调器。在某些应用中，可能有必要使调制解调器内部的发送器定时与接收器定时同步。在起动和重新训练序列之后，电路106必须在2ms内眼随电路105的状态。7
YD/T 945-1998
电路103出“OFF\到\ON\和由\ON”到\OFF”的跃变应按照第11章和第12弯观定的操作序列，6.2异步字符方式接行
6.2.1主信道
在异步（或起止式字符）方式，调制解调器可包含：个接到DTE的异步到同步转换器。其转换的协议应符合建议V.14或V.42的规定。也可采用数据压缩。6.2.2秋信道
次信道只适用丁异步方式。但是，由于调制过程以同步方式操作，因此应该按照6.2.2.1的规是，提供一个与数据流盘挖制配合在起的异步到同步转换。6.2.2.1次信道接口上的DTE到DCE的流氧控制调制解调器应指示次信道的DFE暂时不能在电路103或118(ICE未准备好状态）上按收数据。在接收到这一指示后，DTE应发完已发送部分的任何字符。然后停止在103电路（118)上发送数据，并将电路103(118)第位到二进制1\。当DCE未准备好状态被清除时，DTE可以重新开始在103电路（118)上的数振传输。流录控制指示可以用下面的两种方法中的一种完成。a）便用电路106（121)：DCE末准备好状态可以用电路106（121)转变\0FF\来表示。而清除该状态则以电路106(121）转变为\()N\来表示；6）使用IC1/DC3字符（XON/X()FF功能）,DCE未准备好状态可以用在电路104(119）上发送TC3字符表示.在电路104(119)上发送DC1字符来清除该状态。a和b)两种技术均应提供.由用户选择配置、DTE对DCE未准备好状态指示的响应时间待定。这-H间应尽可能短。LDCE在给出末准备好指示后，在电路103(118)上按收附加字符来调节DTE在识别IXCE未准备好指示期间的等待时问。如果在DTE/DCE接口上要传递的下一个项月是某中断信号，则不管流量控制状态如何，都应发送。在非紧急中断/非破坏性中断的情况下，中断之前，所传递的数据仍保持受流量控制的支配。注
1在次信道,上:不提供 DCE到 DTE 的流量控制。2另-种符合建议V.14的并步到同步转换的方法还在考患中，在这种情况下,DTE到ICE的流册控制可以是任选的
6.3半双工方式接口
尚调制解调器港行半双工方式操作时，土信道和控制信道共同使用表5所示的主信道空换电路。主信道或控制信道的数据分配机制超出本标准范围。6.4接口电路的电气性
6.4.1信道
在提供外部物理接口的场合，应使用符合建议V.10和V.11的电气特性。应该使用由ISC)211修订的1.0版或ISO/IEC11569，\V系列>20000bi1/s\一栏所规定的连接器和插针排列。换句话说，当DTE一[CF接口速率不超过116khit/s时.可以使用这些特性相同的连接器，其特性仅符合建议V.10的规定（见注)。
注：在这种情况下，ISD目前正在考虑在IS(）211U利TSO/1EC11569中安排同择的插针配翼，就象先前在“V系列<200005it/s\标题下使用建议V.28的电气持性为接户的安排一样。6.4.2信道
在为次信道提供外部物理接口的场合下，应使用符合建议V.10的电气特性（见6.4.1的注）。6.5接口电路的故障状态
TCE应使用故障检测类型1把电路105、108和120(如果提供的话)的故障状态判断为\OFF\状态。其它所有未提及的电路可使用故障检测类型0或类型1。1DTE使用障检测类型1.把电路1Q7的故障判断为OFF\状态。YD/T945—1998
2关于故障检测类型的规定参见建议V.10的第10章。6.6电路109的门限和响应时间
6.6.1全双工方式
门限科响应时间均不适用于全双工方式因为不能期望线路信号检测器能把需要的接收信号与不需要的发调者回被区分并来。
6.6.2半双工万式
调制解调器的线路端子上出现的接收信号电平低于以下规定的相关门限后的20～25ms，电路109应默跃变为\OFF\状态。
接收信号电平>一43dBm时电路109为\（)A\状态；接收信号电乎心一48dBm时电路109为()FF”状态。在“ON和\OFF”电平之间，电路109的状态末作规定。但信号检测器应提供滞后作用，使得电路109从\OFF\要跃变到\ON\时的信专电平至少比从“UW\跃变到\OFF\时的信号电平高2dB。7扰码器
调制解调器中应该有一个自同步扰码器，用于主信道数据的扰码。辅助信道的数据不进行扰码。每个传输方向使旧不同的扰码器。按照传输的方向，生成多项式为如下。呼叫调制解调器生成多项式：
(GPC)=1+X-1+X 33
应答调制解调器生成多项试：
(GPA)=[+X--X-23
在发巡端，扰码器应该使用生成多项式去除主道数据.系列，这除法的商的系数是按递降释顺序形成数据序列，该数据序列应在扰码器的输出端出现。8或顿
8.1概述
图3提供了顿结构的概貌。
超慎的长度为280ms。一个超恢由J个数据慎组成，在符号速率为2400.2800，3000和3200符号/s时.J=?；符号速率为2743.3429符号/s时J=8。一个数据由F个映射顿组成，其中P由表7规定。个映射顿由4个四维符号间隔组成。一个四维符号间隔由两个二维符号间隔组成，超顿的步采用比特反转法（见9.6.3)。
表7成参数
符号速卒(S)
映射顿都用时间指数1来表示，i=0对应于10.1.3.1中定义的B1俏号的第一个映射。此后每个映射慎递增」。四维符号间隔用时问指数m二4;一，表示，其中（一0.1.2，3)是一个周期性的时问指数，表示在个映射帧中，测维符号间隔所在的位置。二符号间隔用时间指数n=2m十表示，其中&（一0，1)是一个周期性的时间指数，指出在四维符号间隔中二维符号间阐所在的位置。9
8.2映射切接
映财畅
四维符号间隔
YD/T 945—1998
超顺：280ms
数帮哦：40或35ms
图3成帧和标志符号示意图
P=12,14,t5或 16
每个数据帧都应发送整数个效据比特。一个数据帅中，主信道和辅助信道发送的数据比特总数应表示为：
式中R是主信道和辅助信道数据信号速率之和。-个映射发送的（主信道和助信道)数据比特总数应按照周期为P的切换码型SWP，在6-1(“低愤”)比特和6(“高顿\)比特之间变换发送。这样每个映射顿的数据比特平均数是NV/P。规定为不小于N/P钠最小整数。在一个周期中,高恢的数日是余数：r=N-P式中1srsp
SWP用12到16的二进制数表示，其中“\和\1\分别表示低顺和高。最左边比特对应于个数据帧中的第一个映射顿，最右边比特总为“]\”。SWF可用一种算法得到，即采用下述的一个计数器，在每个数据帧始之前，将计数器设置为0。在每个映射顿开始时，计数器增加r。若计数器小于P，发送低顿，否则发送高顿，并将计数器减P。表8给出对应于所有数据速率和符号速率组合的b和SWP值。表含中，SWP同1六进间数表示。例如在19200bit/s和符号速率3000符号/g时，SWP为0421（十六进制）或0000010000100001<二进制），10
R(hit/s)
YD/T 945—1998
［S，交换码型SWP)与数据速率和符号速率的函数关表各
2460符5/8
2748符号/s
8.3主信道和辅助信道比特的复用2800符号/s
3000符号/s
辅助信道的比特应与经扰码的土信道比特一起进行时分复用。3200符号/5
3429符号/6
每个数措恢发送的辅助信道比特数是。当符号速率为2400,2800，3000和3200符号/s时，W=8；符号速率为2743，3429符号/s时，W=7.每个映射恢中，比待I1..用来发送辅助信道比持或者主信道比特，这要根据周期P(见医4)的辅助信道复用码型AMP而定。AMP可以用一个P比特二进数来表示，“进制“1\表示发送辅助信道比特，二进制“0\表示发送主信道比特。AMP只取决于符号速率，衣9给出的AMP是十六进制的。最左边的比特对应于数据慎中的第一映射帧。辅助信道复用码型可以用类似于慎切换码型SWP的算法来得到。在每个数据顿开始前将计数器置“0”。每个映射帧开始时，让数器加W。若计数器小于P，就发送主信道的比特.否则就发送辅助信道的比特,并且将计数器减 P。
