【通信行业标准(YD)】 IC卡公用付费电话系统检测规程 电话机部分

YD/T 923--1997

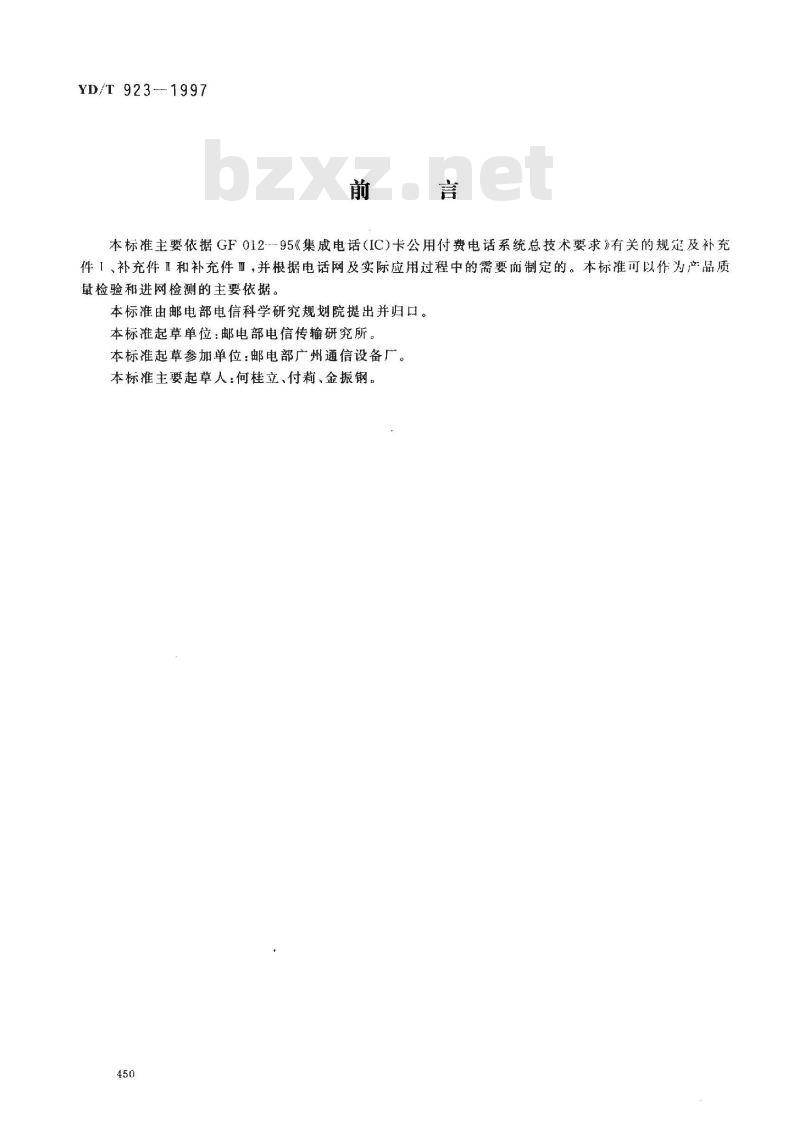

本标准主要依据GF012
2---95《集成电话（IC）卡公用付费电话系统总技术要求》有关的规定及补充件「、补充件Ⅱ和补充件Ⅱ，并根据电话网及实际应用过程中的需要而制定的。本标准可以作为产品质量检验和进网检测的主要依据
本标准由邮电部电信科学研究规划院提出并归口。本标准起草单位：邮电部电信传输研究所。本标准起草参加单位：邮电部广州通信设备厂。本标准主要起草人：何桂立、付莉、金振钢。450
中华人民共和国通信行业标准
电话机部分YD/T923

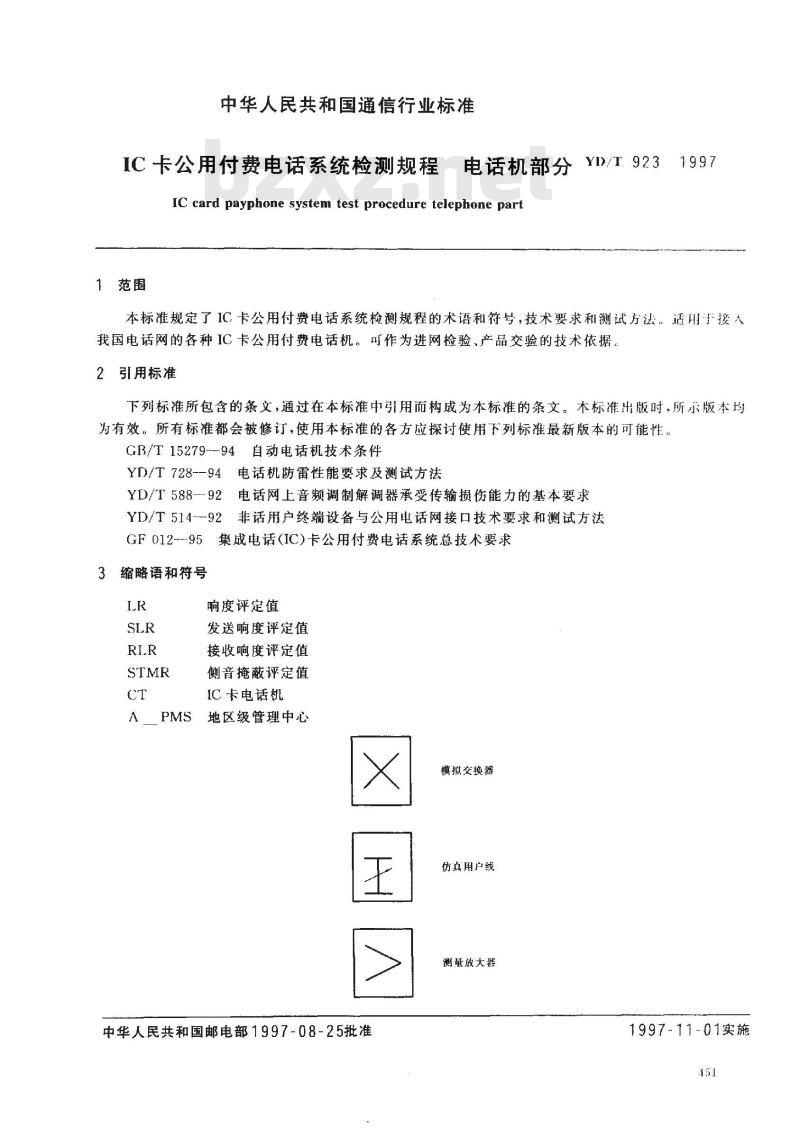

IC卡公用付费电话系统检测规程IC card payphone system test procedure telephone part1范围
本标准规定了IC卡公用付费电话系统检测规程的术语和符号，技术要求和测试方法，适用于接人我国电话网的各种IC卡公用付费电话机。可作为进网检验、产品交验的技术依据。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T15279-94自动电话机技术条件YD/T728--94电话机防雷性能要求及测试方法YD/T588--92电话网上音频调制解调器承受传输损伤能力的基本要求YD/T514—92非话用户终端设备与公用电话网接口技术要求和测试方法GF 012--95
集成电话（IC)卡公用付费电话系统总技术要求3缩略语和符号
响度评定值
发送响度评定值
接收响度评定值
侧音掩蔽评定值
IC卡电话机
地区级管理中心
模拟交换器
仿真用户线
测量放大器
中华人民共和国邮电部1997-08-25批准1997-11-01实施
4技术要求
YD/T 923
示波器
挂机状态的IC卡电话机
摘机状态的IC卡电话机
仿真耳
麦克风

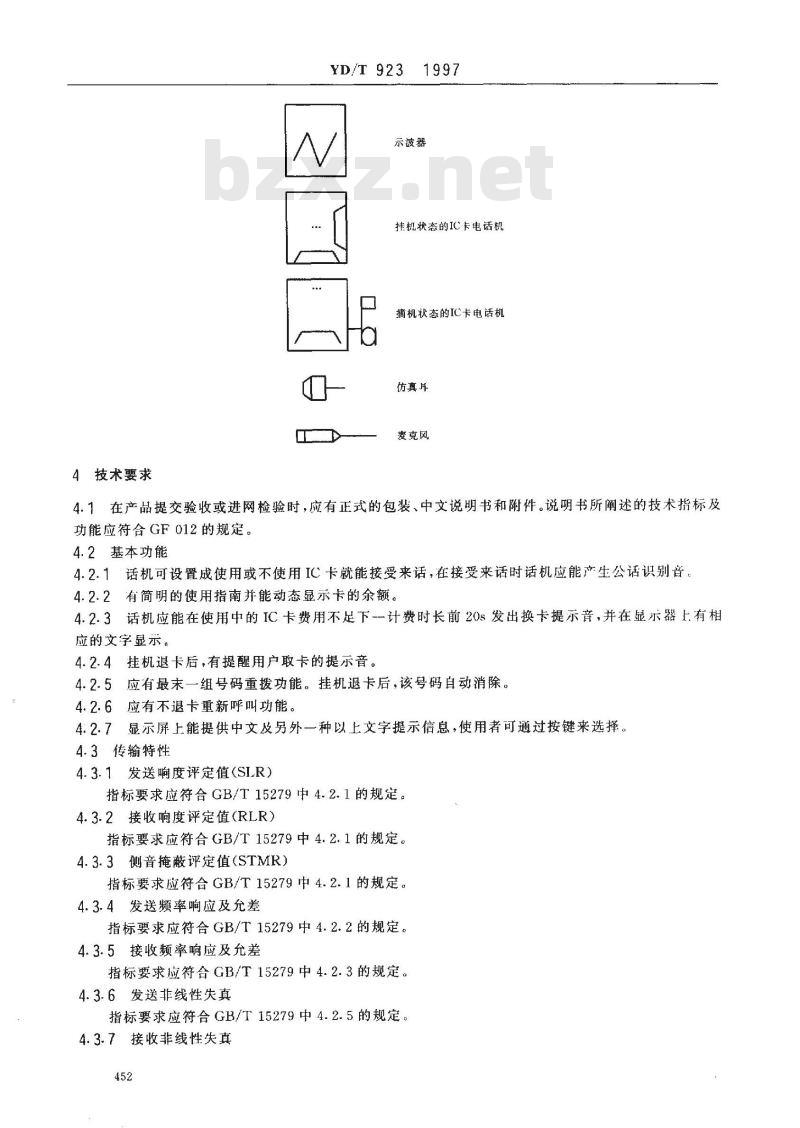

4.1在产品提交验收或进网检验时，应有正式的包装、中文说明书和附件。说明书所阐述的技术指标及功能应符合GF012的规定。
4.2基本功能
4.2.1话机可设置成使用或不使用IC卡就能接受来话，在接受来话时话机应能产生公话识别音。4.2.2有简明的使用指南并能动态显示卡的余额。4.2.3话机应能在使用中的IC卡费用不足下-计费时长前20s发出换卡提示音，并在显示器上有相应的文字显示。
4.2.4挂机退卡后，有提醒用户取卡的提示音。4.2.5
应有最末一组号码重拨功能。挂机退卡后，该号码自动消除。4.2.6应有不退卡重新呼叫功能。4.2.7显示屏上能提供中文及另外一种以上文字提示信息，使用者可通过按键来选择。4.3传输特性
4.3.1发送响度评定值(SI.R)）
指标要求应符合GB/T15279中4.2.1的规定。4.3.2接收响度评定值(RLR)
指标要求应符合GB/T15279中4.2.1的规定。4.3.3侧音掩蔽评定值（STMR）
指标要求应符合GB/T15279中4.2.1的规定。4.3.4发送频率响应及允差
指标要求应符合GB/T15279中4.2.2的规定。4.3.5接收频率响应及允差
指标要求应符合GB/T15279中4.2.3的规定。4.3.6发送非线性失真
指标要求应符合GB/T15279中4.2.5的规定。4.3.7接收非线性失真
YD/T 923 --- 1997
指标要求应符合GB/T15279中4.2.5的规定，4.3.8通话状态交流阻抗（稳定平衡回损SBRL，同声平衡回损EBRL）。指标要求应符合GB/T15279中4.2.10的规定。4.4话机的防雷击性能和电磁兼容性能4.4.1室内机型应最低达到YID/T728中非暴露环境条件防雷击要求。4.4.2室外机型应能达到YD/T728中暴露环境条件防雷击性能的要求。4.4.3电磁兼容性能（EMC)应达到GB/T15279中相关项目的最低要求。4.5收铃特性：话机在作为被叫时应能振铃。4.5.1收铃灵敏度
技术要求应符合GB/T15279中4.4.1的规定。4.5.2振铃声级
技术要求应符合GB/T15279中4.4.2的规定。4.5.3收铃状态阻抗
技术要求应符合GB/T15279中1.4.4的规定。4.6直流特性

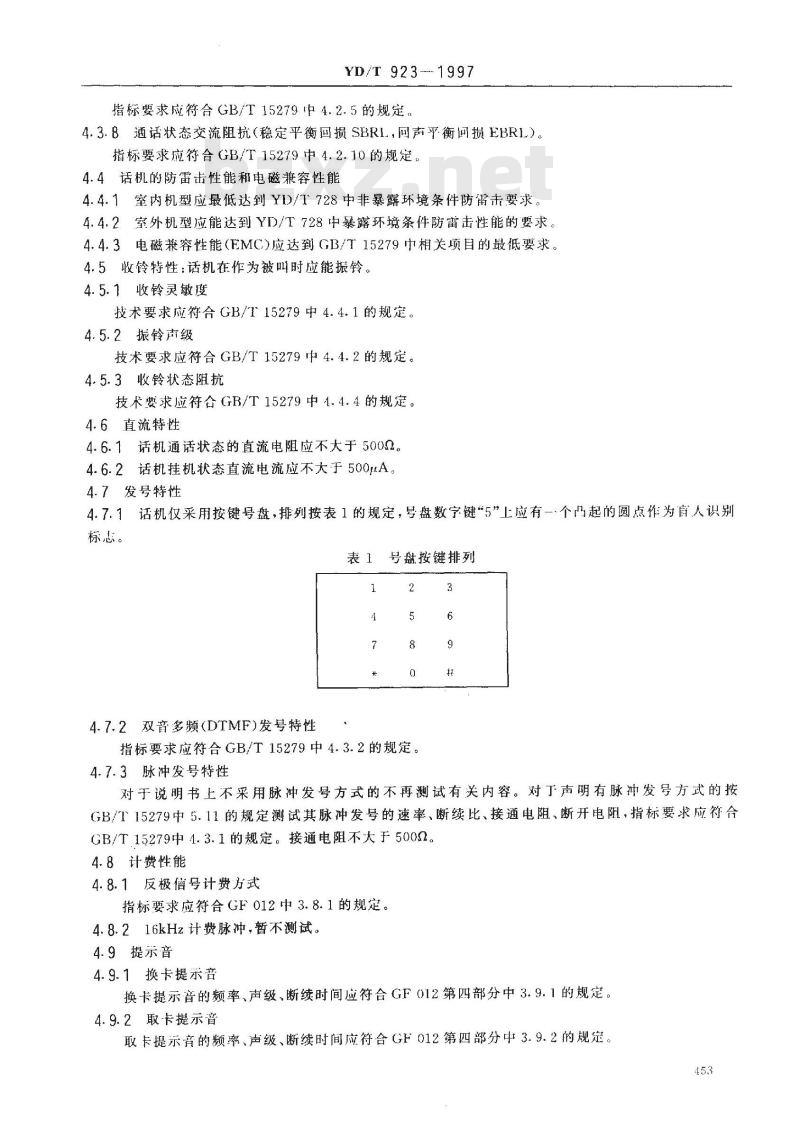

4.6.1话机通话状态的直流电阻应不大于5002。4.6.2话机挂机状态直流电流应不大于500A。4.7发号特性
4.7.1话机仅采用按键号盘，排列按表1的规定，号盘数字键“5”上应有一个凸起的圆点作为育人识别标志。
4.7.2双音多频(DTMF)发号特性
号盘按键排列
指标要求应符合GB/T15279中4.3.2的规定。4.7.3脉冲发号特性
对于说明书上不采用脉冲发号方式的不再测试有关内容。对丁声明有脉冲发号方式的按GB/T15279中5.11的规定测试其脉冲发号的速率、断续比、接通电阻、断开电阻，指标要求应符合GB/T15279中4.3.1的规定。接通电阻不大于5002。4.8计费性能
4.8.1反极信号计费方式
指标要求应符合GF012中3.8.1的规定。4.8.216kHz计费脉冲，暂不测试。4.9提示音
4.9.1换卡提示音
换卡提示音的频率、声级、断续时间应符合GF012第四部分中3.9.1的规定。4.9.2取卡提示音
取卡提示音的频率、声级、断续时间应符合GF012第四部分中3.9.2的规定。453
4.9.3公话提示音

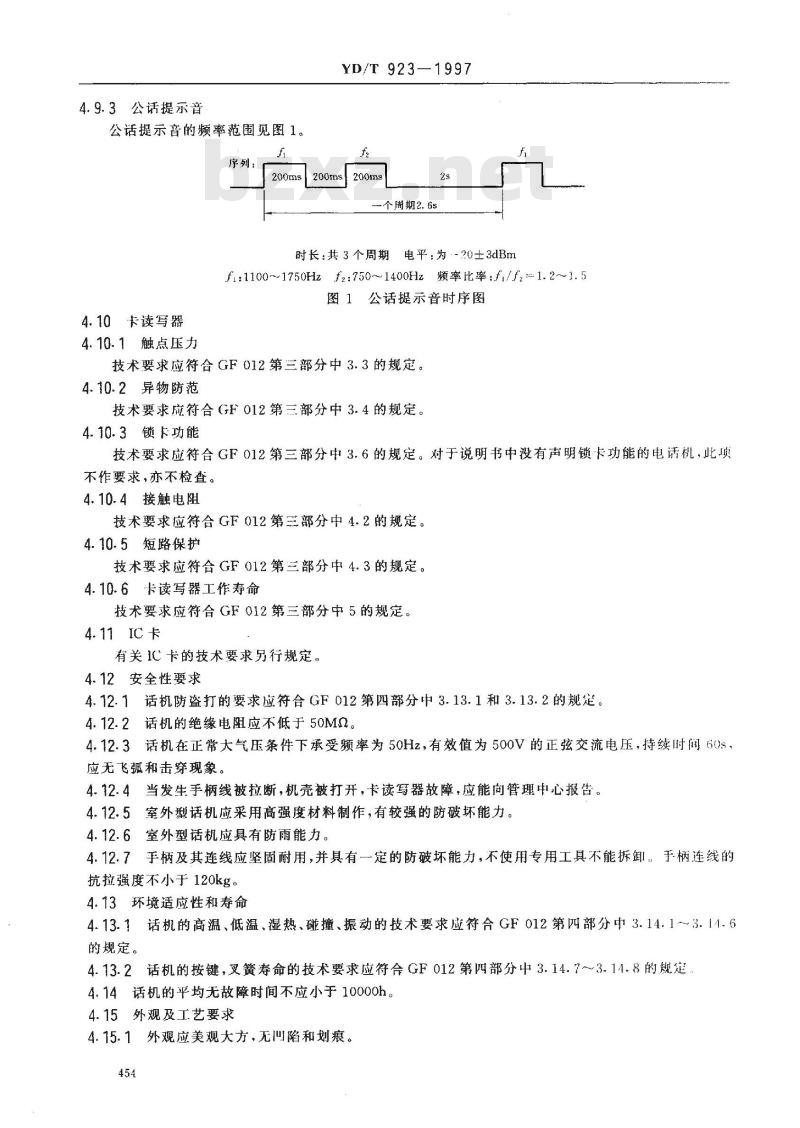

公话提示音的频率范围见图1。
YD/T 923—1997
一个周期2.6s
时长：共3个周期电平：为-203dBmfl:1100～1750Hzf2:750~1400Hz频率比率：f./fz1.2～1.5图1公话提示音时序图
4.10卡读写器
4.10.1触点压力
技术要求应符合GF012第三部分中3.3的规定。4.10.2异物防范
技术要求应符合GF012第三部分中3.4的规定。4.10.3锁卡功能
技术要求应符合GF012第三部分中3.6的规定。对于说明书中没有声明锁卡功能的电话机，此项不作要求，亦不检查。
4.10.4接触电阻
技术要求应符合GF012第三部分中4.2的规定。4.10.5短路保护
技术要求应符合GF012第三部分中4.3的规定。4.10.6卡读写器工作寿命
技术要求应符合GF012第三部分中5的规定。4.11IC 卡
有关IC卡的技术要求另行规定。4.12安全性要求
4.12.1话机防盗打的要求应符合GF012第四部分中3.13.1和3.13.2的规定。4.12.2话机的绝缘电阻应不低于50M0。4.12.3话机在正常大气压条件下承受频率为50Hz，有效值为500V的正弦交流电压，持续时闻60s.应无飞孤和击穿现象。
4.12.4当发生手柄线被拉断，机壳被打开，卡读写器故障，应能向管理中心报告。4.12.5室外型话机应采用高强度材料制作，有较强的防破坏能力。4.12.6室外型话机应具有防雨能力，4.12.7手柄及其连线应坚固耐用，并具有一定的防破坏能力，不使用专用工具不能拆卸：手柄连线的抗拉强度不小于120kg。
4.13环境适应性和寿命
话机的高温、低温、湿热、碰撞、振动的技术要求应符合GF012第四部分中3.14.1-~3.14.64. 13. 1
的规定。
4.13.2话机的按键，叉簧寿命的技术要求应符合GF012第阳部分中3.14.7~3.14.8的规定，4.14话机的平均无故障时间不应小于10000h。4.15外观及工艺要求
4.15.1外观应美观大方，无叫陷和划痕。454
YD/T 923--1997
4.15.2话机内部安装应便于维修，机板元器件排列应整齐，焊接牢固，不应有飞线4.16集中管理功能
4.16.1物理层电气性能
4.16.1.1噪声功率
CT在\挂机”状态下，从外线端测量到的噪声功率电平应小于55dBm。4.16.1.2输出功率电平
（T在外线端发送的最高信号功率电苹应不超过OdBm。CT发送信号在传输系统相对零电平点（二./四线转换的二线端）的功率电平不得超过-13dBm。4.16.1.3信号带外功率电平限值CT发送信号在话音频带以外泄漏的功率电平限值为：≤(P20)dB,4～8kHz;
≤(P-40)dB,8~12kHz;
≤(P-60)dB,12kHz 以上任意4kHz频带内。注：这思的发送信号是指CT数据传输时的信号。P:CT在话音频带内的信号功率电平。4.16.1.4背靠背连接的可靠性
背靠背连接是指CT与APMS接人交换电路，CT与APMS之间应无差错通信4.16.1.5单项随机连接的可靠性信噪比在不小于16dB情况下，CT与APMS之间能成功建链、通信、拆链。4.16.1.6综合损伤条件下的可靠性在附录A给出的各项传输损伤因素（衰减失真、群时延失真、随机噪声、相位抖动、频率偏差、谐波失真）周时存在的条件下，CT与A，PMS之间能成功建链、通信、拆链。4.16.1.7调制解调器的接收灵敏度调制解调器的线路信号接收灵敏度，应符合CCITTV系列相关建议的规定。4.16.2APMS与CT之间的通信协议4.16.2.1A-_PMS与CT之间的通信操作过程要求应符合GF012第六部分中3及GF012补充件1、补充件Ⅲ的规定。4.16.2.2调制解调器的选择
要求应符含GF012第六部分中4及GF012补充件I、补充件Ⅲ的规定。4.16.2.3链路层控制标准
要求应符合GF012第六部分中5及GF012补充件1、补充件取的规定。4.16.2.4应用层
要求应符合GF012第六部分中6及GF012补充件I、补充件耳的规定。4.16.3由Λ-PMS下载给CT端的基本功能4.16.3.1用下载的有效IC卡可以拨通市内电话、国内长途和国际长途电话，并根据下载的费率自动准确的计费。
4.16.3.2不使用IC.卡可拨通下载的免费电话。4.16.3.3用下载的异常IC卡或其他类型的IC卡不可以拨通电话。4.16.3.4CT作为接收来话时，应根据A一PMS下载的参数适当计费。4.16.3.5在节假日期间CT应能根据A一PMS下载的参数适当计费。4.16.3.6第二份费率表应能正确下载，并能在下载的第二份费率表启动时刻起，自动按第二份费率表的费率计费。
4.16.3.7其他与A一PMS下载参数有关的功能应能正确实现。455
YD/T 923-1997
4.16.3.8有自检、自测、统计、故障报警及报告功能。5测试方法
5.1测试环境条件
环境温度：15~35℃
相对湿度：15%~75%
大气压力：86～106kPa
环境噪声：≤50dB（A）
5.2基本功能
5.2.1检查话机上是否有标明本机号码的位置，或者直接在显示器上显示本机号码；检查话机是否能正常通话、可靠振铃、接收来话，且能否发出3个周期的公话标识音。5.2.2检查话机是否有简明使用指南及是否有卡余值的动态显示。5.2.3使话机进入第张卡值不足下计费时长，丑要继续通话的状态。检查话机是否能给出示（鼎示信息），听（受话器声音）双重换卡提示信号。5.2.4检查挂机后话机是否能发出取卡提示音。5.2.5检查话机是否有最后一组号码重拨功能键（标志为“重拨”或\Redial\），即按话机面板上的重拨键后，话机应自动收线，然后再自动摘机、拨号；检查挂机取卡后，再摘机、插卡、重拨，是否原号码清除。5.2.6检查话机上是否有继续呼叫功能键（标志为：“继续呼叫”或“Followcall”），即按该键后，话机应能实现自动收线再自动摘机动作，使用户可不退卡就进人一个新的发号呼叫状态。如果按“继续呼叫”键后再按“重拨”，应能具备5.2.5所描述的功能。5.2.7检查话机上是否有显示文字选择（标志为“语言”或“Language\)，并有除中文外的语言选择功能。
5.3传输特性
5.3.1发送响度评定值（SLR）
测试方法按GB/T15279中5.2.2的规定进行。5.3.2接收响度评定值（RLR)
测试方法按GB/T15279中5.2.3的规定进行。5.3.3侧音掩蔽评定值（STMR）
测试方法按GB/T15279中5.2.4的规定进行。5.3.4发送频率响应及允差
测试方法按GB/T15279中5.3.1的规定进行。5.3.5接收频率响应及允差
测试方法按GB/T15279中5.3.2的规定进行。5.3.6发送非线性失真
测试方法按GB/T15279中5.5.2的规定进行。5.3.7接收非线性失真
测试方法按GB/T15279中5.5.1的规定进行。5.3.8通话状态交流阻抗（稳定平衡回损SBRL，回声平衡回损EBRL）测试方法按GB/T15279中5.10的规定进行。5.4防雷击性能和电磁兼容性能
5.4.1防雷击性能测试方法按YD/T728中6的规定进行。5.4.2电磁兼容性能试验方法按GB/T15279中5.22的规定进行。5.5收铃特性
5.5.1收铃灵敏度
YD/T 923-—1997
测试方法按GB/T15279中5.12.1的规定进行。5.5.2振铃声级
测试方法按GB/T15279中5.12.2的规定进行。5.5.3收铃状态阻抗
测试方法按GB/T15279中5.12.3的规定进行。5.6直流特性
5.6.1通话状态直流电阻的测试方法按GB/T15279中5.8的规定进行。5.6.2挂机状态直流电流的测试方法按GB/T15279中5.9的规定进行。5.7发号特性
5.7.1检验号盘数字键“5”上是否有盲人识别标志。5.7.2双音多频发号特性的测试方法按GB/T15279中5.11.3~~5.11.8的规定进行。5.7.3脉冲发号特性的测试方法按GB/T15279中5.11.1,5.11.2的规定进行。5.8计费性能
5.8.1反极信号计费方式
在专用测试设备接人5km仿真用户线上，分别使用100ms和不小于1s的两种脉宽的反极信号提供给话机，话机应能在该脉冲上升后100~150ms内开始计费，如图2所示。反极脉冲1
反极脉冲2
计费起始
T=100ms;T,=150ms
图2反极信号计费测试图
注：IC卡话机仅采用反极信号计费方式，若检验到话机有延时计费、按键计费功能，则判计费性能不合格。5.8.216kHz计费脉冲，暂不测试。5.9提示音
5.9.1换卡提示音
测试按图3所示连接。
图3换卡提示音测试原理图
a）用秒表记下发出第一声提示音到检测到卡值不足下-计费时长的时间；b）在此时间内从测量放大器上读取声级值；c）从示波器上读取信号频率及信号断续时间。5.9.2取卡提示音
测试按图4所示连接。
YD/T 923--1997
图4取卡提示音测试原理图
a）用秒表记下发出第一声取卡提示音到结束的时间；b）在此时间内从测量放大器上读取声级值；c）从示波器上读取信号频率及信号断续时间。5.9.3公话标识音
测试按图5所示连接。
颗谱分析仪
图5公话标识音测试原理图
a）从示波器上读取.f1、f2的持续时间和间隔时间；b）从频谱分析仪上读取f、f，的频率及电平值。5.10卡读写器
5.10.1触点压力
检查IC卡在卡读写器中连续插拨20次后，主观检查是否对卡片及触点有划裂现象，并使用该IC卡检查是否能正常的拨打电话。5.10.2异物防范
用纸屑试图插人卡读写器，检查是否有防止插入措施，或即使能插入，但在下一次IC卡正常插人时，异物能被排出通道，而不影响卡读写器的正常工作。5.10.3锁卡功能（可选）
有锁卡功能的卡读写器，锁卡后用手使2.5kg的力拔卡，卡锁住则锁卡功能合格。挂机后应检查锁卡功能是否自动取消。Www.bzxZ.net
5.10.4接触电阻
读卡器的接触电阻用“接触电阻测试卡片及低电阻测试仪”测试卡读写器触点与卡芯片触点的接触电阻。
a）测试卡片表面应为镀金面，表面应干净，将卡插入卡读写器。b）根据厂家提供的卡读写器触点在话机内部的测试点，用低电阻测试仪测试其接触电阻应不大于100m0
测试按图6所示连接。
5.10.5短路保护
YD/T 923-.- 1997
读卡器触点
测试卡触点
图6接触电阻测试原理图
使话机进入正常工作状态，然后摘机，将触点连在-一起的卡片插人卡读写器5min后拔出，再对话机进行正常插卡、通话等正常操作，检查话机是否能正常工作。5.10.6卡读等器的寿命
用卡读写器寿命试验仪对话机卡读写器进行寿命试验，每5万次检查-一次功能，其检查4次。20万次完成后，按5.10.4步骤测试接触电阻，其接触电阻应不大于100mQ。5.11IC 卡
有关IC卡的测试方法另行规定。5.12安全性要求
5.12.1根据话机《安装使用手册》及附件，将话机安装在测试系统上，并使其进人正常工作状态：a）在同线路上并接一部电话机检查是否具有识别和阻止其发号、通话的功能。b）被检话机在线路被断开的情况下应有防范盗用功能，检查该功能是否有效。5.12.2使话机进人正常工作状态，利用DTMF发声器”耦合在送话器上，首拨或插拨号码，检查该号码是否能被交换设备所接收，话机是否具有防止盗拨电话的能力。5.12.3话机的绝缘电阻测试方法按GB/T15279中5.19的规定进行。5.12.4话机的高压击穿试验按GB/T15279中5.18的规定进行。5.12.5受检话机随带的技术资料，应能说明手柄线断路，机壳被打开，卡读写器故障的诊断方法，人为设置其中一种故靡情况进行检查。5.12.6室外机型防破坏能力试验a）用本话机手柄敲击
1）话机项部5次：
2）话机侧面5次；
3）显示窗5次；
4）键盘5次；
5）卡读写器入口5次，
6）叉簧5次。
冲击力在2000~4000N，敲击作用时间在1.0～1.5ms范围内，话机各部分（包括手柄）不应损坏，话机能正常工作。
b）用扁型铁具话机的接缝处、锁，话机不应被打开。c）检查话机安装孔座及固定栓之间的配合·应能确保话机的可靠安装。5.12.7室外机型的防雨性能试验将话机馈电，放置在试验场地上，底部垫起，保持机体水平。用雨水模拟装置按：
a）垂直方向：
b）正面45°；
c）双侧面45°。
各方向试验5min，降水量为100L/（m2·h），淋雨结束后，在30min后检查话机的读卡、拨号、通话459
功能是否正常。
5.12.8手柄连线的抗拉强度试验该试验按图7所示模拟进行。
YD/T 923--1997
重铁垂吊时间10min，垂吊起升的速度不大于10mm/s，p=120kg。试验结束后，手柄连线不应破损或断裂，话机应能正常通话。5.13环境适应性和寿命
5.13.1话机的高温、低温、湿热、碰撞、振动试验方法，按GB/T15279中5.20.1~5.20.5的规定进行，并检查话机卡读写器应能正常工作。20℃时显示器应能正常工作，—25C显示器及背景光作为参考检查。对室外机型，5.20.1b.、5.20.2b.中的40℃（一10℃）极限工作温度改为55℃（一25C），5.13.2话机的按键寿命试验，按GB/T15279中5.11.13的规定进行。叉簧寿命试验，按GB/T15279中5.12.3的规定进行。
2100000
手柄线
图7手柄抗拉强度测试原理图
5.14话机的平均无故障时间在实际使用中统计计算。5.15外观及工艺检查
5.15.1主观观察外观应无碰撞等原因造成的凹陷和划痕。5.15.2打开话机，主观观察话机内部机板上元器件排列应整齐，同一块机板上不应有飞线；话机内部机板之间必须以可插拔方式或带缆方式连接。再任选5个焊点，用扁嘴钳夹住元器件腿，用5kg的力拔，不应有由于焊接不牢而被拔断的现象。5.16集中管理功能
5.16.1物理层电气性能
5.16.1.1噪声功率
测试方法按YD/T514中5.1.3的规定进行。5.16.1.2输出功率电平
测试方法按YD/T514中5.3.1的规定进行。5.16.1.3信号带外功率电平限值测试方法按YD/T514中5.3.2的规定进行。5.16.1.4背靠背连接的可靠性
测试方法按YD/T588中附录A的规定进行。5.16.1.5单项随机连接的可靠性测试方法按YD/T588中附录A的规定进行。5.16.1.6综合损伤条件下的可靠性测试方法按YD/T588中附录A的规定进行。5.16.1.7调制解调器的接收灵敏度测试方法按YD/T588中附录A的规定进行。460
5.16-2A—PMS与 CT之间的通信
YD/T 923-1997
5.16.2.1利用模拟APMS(标准测试系统)测试被测的CT将模拟A一PMS、被测CT及一部辅助话机接人模拟交换器。根据话机通信协议的类型（V.23基本字符型，V.22基本字符型，V.22HDI.C比特型）使用相应的协议测试程序。a）数据通信启动原因设定
1）话机初始化呼叫：被测CT应能手动提供初始化呼叫；2）数据保护呼叫：被测CT应能手动提供数据保护呼叫；3）话机修复呼叫：被测CT应能手动提供话机修复呼叫；4）话机存储量达到门限值的呼叫：用辅助话机与被测CT通话产生话单，CT业务量存储门限值设置为05；
5）话机的定时报告：话机上报时间根据实际测试时间而设定，6）立即告警报告：告警呼叫可用最简单的方法设置一种错误，进行该类呼叫测试。后三种数据通信启动原因设定，是通过在初始化呼叫通信过程中由模拟APMS下载适当的话机例行呼叫参数实现的。
b）通信协议测试
根据由被测CT发起呼叫不同的启动原因，检查是否按下列顺序与模拟APMS进行通信。1）被测CT通过编程写人口令、话机ID码及APMS的号码，并根据不同的启动原因发起呼叫。2）检查被测CT与模拟APMS是否能成功建链。应用层：检查模拟A一PMS应用层显示是否出现Call from CT incoming...
Build connection from CT
链路层：检查模拟APMS链路层显示是否出现cntrequest建链请求包(SYN***ENQ）ACK signal DLEO
3）建链成功后，检查被测CT是否按下列顺序进行通信。①检查应用层是否按图8间答协议方式通信，34一55命令传送顺序可变化：②通过模拟APMS应用层及链路层显示分别检查：对于基本字符型
·无差错数据传输过程是否符合GF012补充件1中5.2.5.3的规定。·在模拟交换器中加人适当噪声干扰，使通信中产生数据差错，以检验有BCC校验错误时的数搁传输过程是否符合GF012补充件I中5.2.5.4的规定。在模拟交换器中加人适当噪声干扰，使被测CT重发数据，以检验有超时错误时的数据传输过程是否符合GF012补充件I中5.2.5.6的规定。·与（3)类似使被测CT重发3次数据，以检验超时错误时的数据传输过程是否符合GF012补充件1中5.2.5.7的规定。
4）检查双方是否正常拆链。
应用层：检查模拟A_PMS应用层显示是否出现Shut down request. *+
Shut down success!
链路层：检查模拟A_PMS链路层显示是否出现CUTLINE signal DLE EOT
ACK signal DLEO(DLE )
