【通信行业标准(YD)】 采用视听电信业务中64~1920Kbit/s信道帧结构的LSD/HSD/MLP信道单工应用的实时控制协议

YD/T906--1997

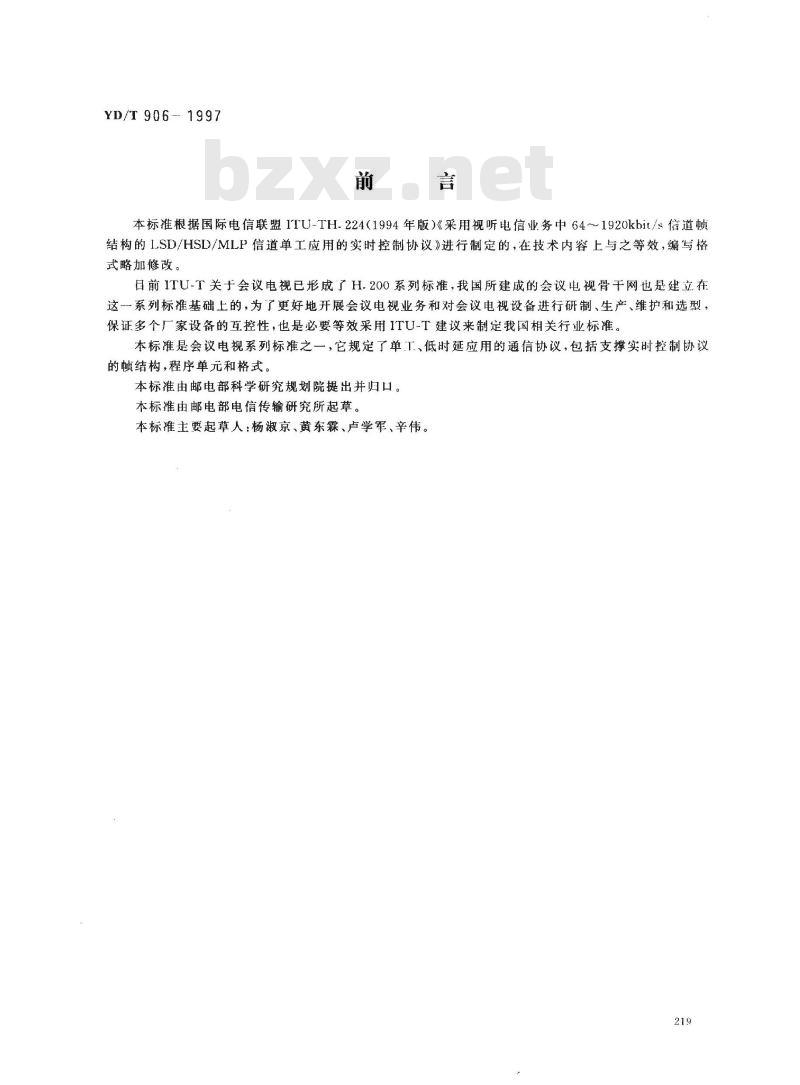

本标准根据国际电信联盟ITU-TH.224（1994年版）《采用视听电信业务中64~1920kbit/信道顿结构的LSD/HSD/MLP信道单工应用的实时控制协议》进行制定的，在技术内容上与之等效，编写格式略加修改。
日前1TU-T关于会议电视已形成了H.200系列标准，我国所建成的会议电视骨干网也是建立在这一系列标准基础上的，为了更好地开展会议电视业务和对会议电视设备进行研制、生产、维护和选型，保证多个厂家设备的互控性，也是必要等效采用ITU-T建议来制定我国相关行业标准。本标准是会议电视系列标准之一，它规定了单工、低时延应用的通信协议，包括支撑实时控制协议的顿结构，程序单元和格式。
本标准由邮电部科学研究规划院提出并归口。本标准由邮电部电信传输研究所起草。本标准主要起草人：杨淑京、黄东霖、卢学军、辛伟。219
1范围

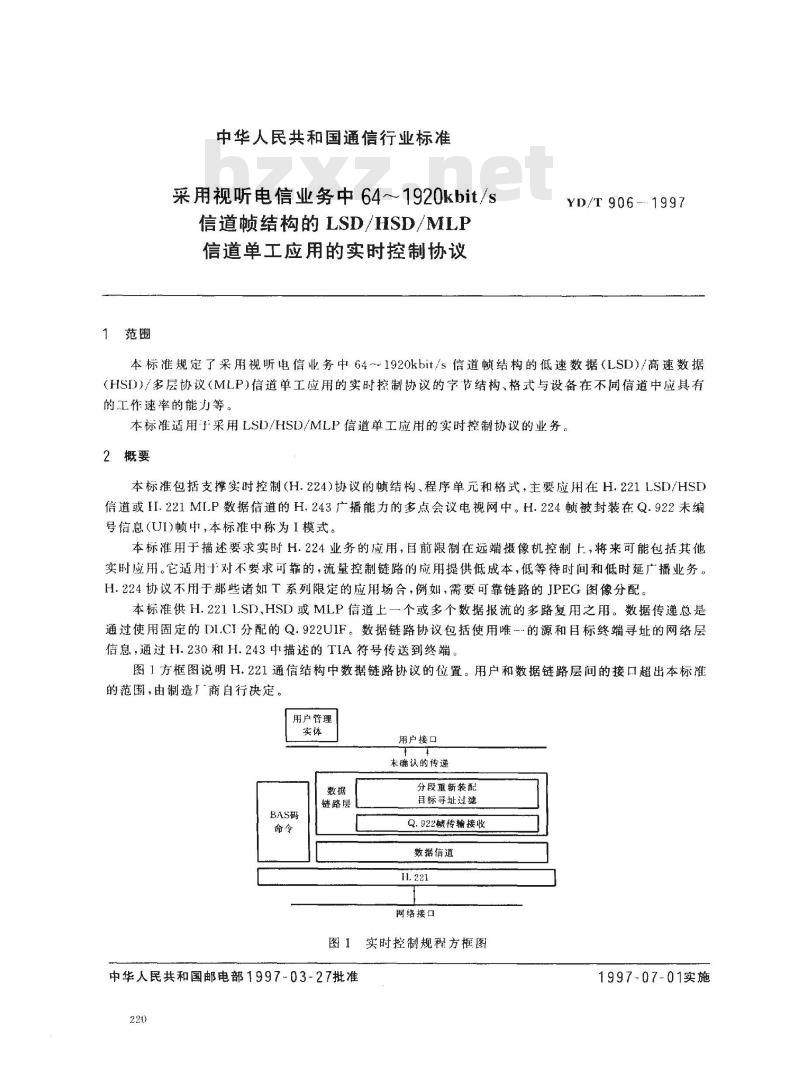

中华人民共和国通信行业标准
采用视听电信业务中64~1920kbit/s信道顿结构的LSD/HSD/MLP
信道单工应用的实时控制协议
YD/T906-.1997
本标准规定了采用视听电信业务中64~1920kbit/s信道帧结构的低速数据（LSD)/高速数据(HSD)/多层协议（MLP)信道单工应用的实时控制协议的字节结构、格式与设备在不同信道中应具有的工作速率的能力等。
本标准适用子采用LSD/HSD/MLP信道单工应用的实时控制协议的业务。2概要
本标准包括支撑实时控制（H.224)协议的帧结构、程序单元和格式，主要应用在H.221LSD/HSD信道或HI.221MI.P数据信道的H.243广播能力的多点会议电视网中。H.224懒被封装在Q.922未编号信息(UI)帧中，本标准中称为I模式。本标准用于描述要求实时H.224业务的应用，目前限制在远端摄像机控制上，将来可能包括其他实时应用。它适用于对不要求可靠的，流量控制链路的应用提供低成本，低等待时间和低时延广播业务。H.224协议不用于那些诸如T系列限定的应用场合，例如，需要可靠链路的JPEG图像分配。本标准供H.2211SD、HSD或MLP信道上一个或多个数据报流的多路复用之用。数据传递总是通过使用固定的IDI.CI分配的Q.922UIF。数据链路协议包括使用唯-的源和目标终端寻址的网络层信息，通过H.230和H.243中描述的TIA符号传送到终端。图1方框图说明H.221通信结构中数据链路协议的位置。用户和数据链路层间的接口超出本标准的范围，由制造厂商自行决定。用户管理
用户接口
未确认的传递
BAS码
链路层
分段重新装配
目标寻址过滤
Q.922赖传输接收
数据信道
网络接口
图1实时控制规程方框图
中华人民共和国邮电部1997-03-27批准220
1997-07-01实施

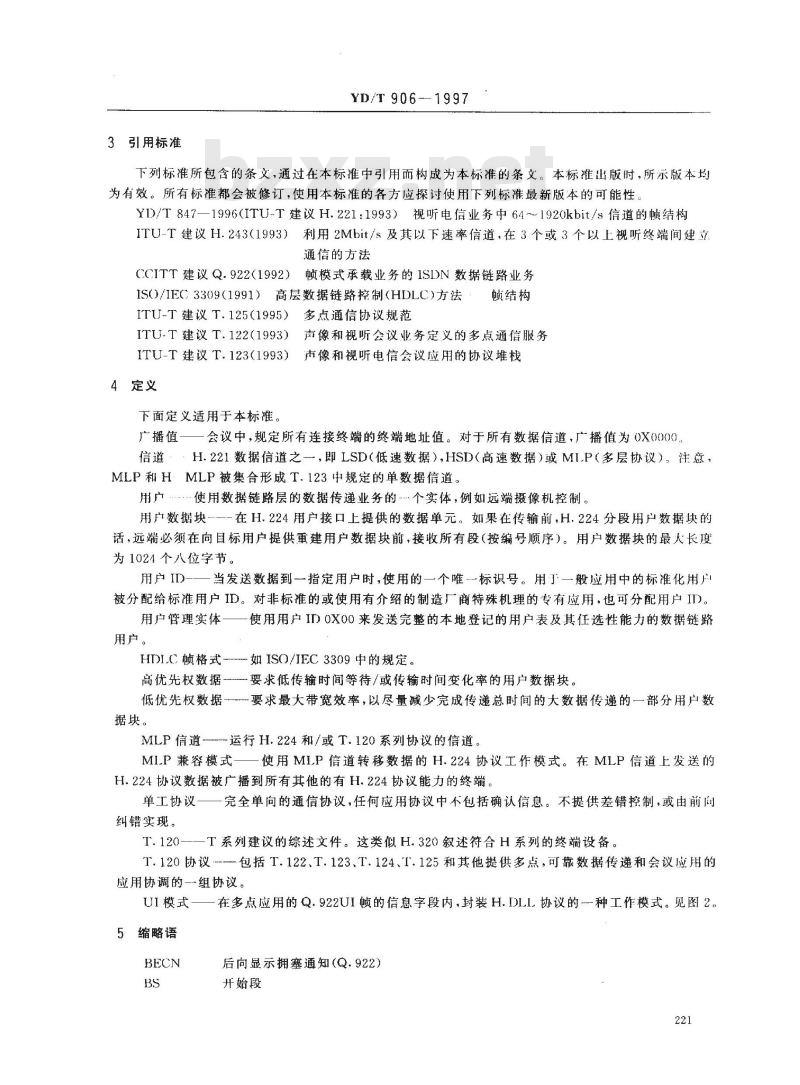

3引用标准
YD/T 906-1997
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性YD/T847—1996(ITU-T建议H.221：1993）视听电信业务中64~1920kbit/s信道的帧结构ITU-T建议H.243（1993）利用2Mbit/s及其以下速率信道，在3个或3个以上视听终端间建立通信的方法
CCITT建议Q.922（1992）顺模式承载业务的1SIDN数据链路业务ISO/IEC3309（1991）高层数据链路控制（HDLC)方法：顿结构ITU-T建议T.125（1995）多点通信协议规范ITU-T建议T.122（1993）声像和视听会议业务定义的多点通信服务ITU-T建议T.123（1993）声像和视听电信会议应用的协议堆栈4定义
下面定义适用于本标准。
会议中，规定所有连接终端的终端地址值。对于所有数据信道，广播值为0X0000。广播值——
信道：·H.221数据信道之，即LSD（低速数据），HSD（高速数据）或MI.P（多层协议）。注意，MLP和HMLP被集合形成T.123中规定的单数据信道。用户
使用数据链路层的数据传递业务的…个实体，例如远端摄像机控制。用户数据块-…---在H.224用户接口上提供的数据单元。如果在传输前，H.224分段用户数据块的话，远端必须在向目标用户提供重建用户数据块前，接收所有段（按编号顺序）。用户数据块的最大长度为1024个八位字节。
用户ID
当发送数据到一指定用户时，使用的一个唯标识号。用于一般应用中的标准化用户被分配给标准用户ID。对非标准的或使用有介绍的制造厂商特殊机理的专有应用，也可分配用户II)。用户管理实体一一使用用户IDOX00来发送完整的本地登记的用户表及其任选性能力的数据链路用户。
HDI.C格式如ISO/IEC3309中的规定。高优先权数据—要求低传输时间等待/或传输时间变化率的用户数据块。低优先权数据一要求最大带宽效率，以尽量减少完成传递总时间的大数据传递的一部分用户数据块。
MLP信道运行H.224和/或T.120系列协议的信道。MIP兼容模式一使用MI.P信道转移数据的H.224协议工作模式。在MLP信道上发送的H.224协议数据被广播到所有其他的有H.224协议能力的终端。单工协议一一完全单向的通信协议，任何应用协议中不包括确认信息。不提供差错控制，或由前间纠错实现。
T.120--一T系列建议的综述文件。这类似H.320叙述符合H系列的终端设备。T.120协议-包括T.122、T.123、T.124、T.125和其他提供多点，可靠数据传递和会议应用的应用协调的一组协议。
UI模式—
在多点应用的Q.922UI顺的信息字段内，封装H.DLI.协议的一种工作模式。见图2。5缩略语
后向显示拥塞通知（Q.922）
开始段
用户管理实体
YD/T 906 :1997
丢弃合格指示符（Q.922）
数据链路连接标识符（Q.922）
地址字段扩展比特（Q.922）
终止字段
顿检验序列
前向显示拥塞通知
高层数据链路控制
最低有效比特
多点控制设备
最高有效比特
未编号信息帧
Q：922地址！
(高位DLCI）
<低位DI.CI) 0X6或0X7BECNBECNTEA
Q.922控制
8位字节
数据链
路标头
（高位目标繁端地址）
（低位目标终端地址）
（高位源终端地址）
（低位源终端地址）
（标准用户ID或0X7E或0X7F）
（选择扩展用户ID|高位国家码）低位国家码，高位低位制造商码用户IDEsT BSCI Co
段编号
用户数据8位字节
顺校验序列bZxz.net
顿校验序列
nur·模式
4个8位字节
仅用于非标准

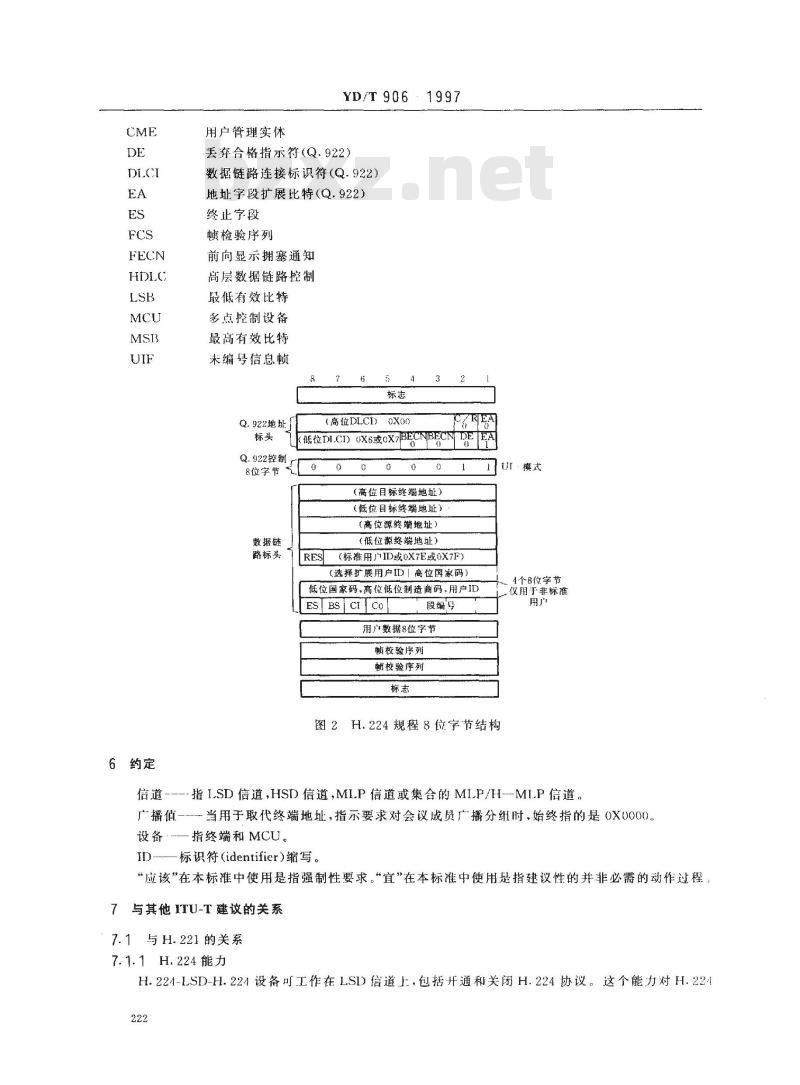

图2H.224规程8位字节结构
信道-—--指LSD信道，HSD信道，MLP信道或集合的MLP/H--MI.P信道。广播值一----当用于取代终端地址，指示要求对会议成员广播分组时，始终指的是0X0000，设备指终端和MCU。
一标识符（identifier）缩写。ID--
“应该\在本标准中使用是指强制性要求。“宜\在本标准中使用是指建议性的并非必需的动作过程7 与其他 ITU-T 建议的关系
7.1与H.221的关系
7.1.1H.224能力
H.224-LSD-H.224设备可工作在LSI)信道上，包括开通利关闭H.224协议。这个能力对H.224222
YD/T906---- 1997

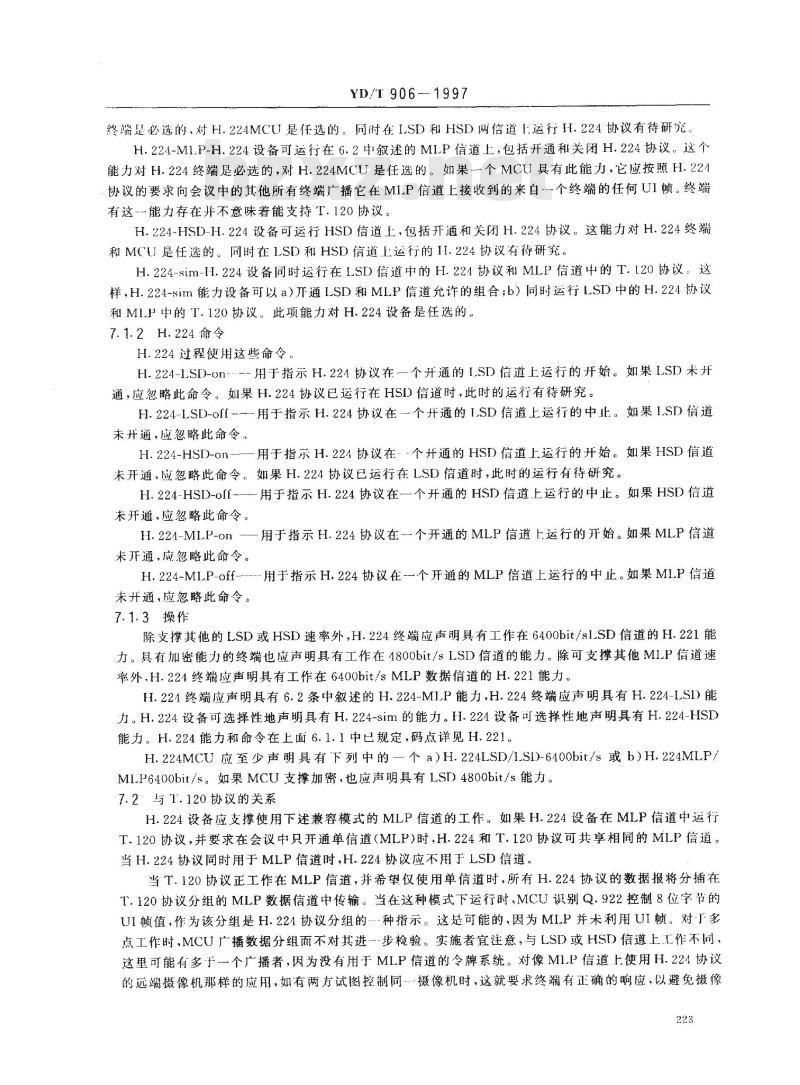

终端是必选的，对H.224MCU是任选的。同时在I.SD和HSD两信道1运行H.224协议有待研究H.224-M1.P-H.224设备可运行在6.2中叙述的MLP信道上，包括开通和关闭H.224协议，这个能力对H.224终端是必选的，对H.224MCU是任选的。如果一个MCU具有此能力，它应按照H.224协议的要求向会议中的其他所有终端广播它在MLP信道上接收到的来白…个终端的任何UI帧。终端有这-能力存在并不意味着能支持T.120协议。H.224-HSD-H.224设备可运行HSD信道上，包括开通和关闭H.224协议。这能力对H.224终端和MCU是任选的。同时在LSD和HSD信道上运行的II.224协议有待研究。H.224-sim-H.224设备同时运行在LSD信道中的H.224协议和MLP信道中的T.120协议：这样，H.224-sim能力设备可以a）开通LSD和MLP信道允许的组合；b）同时运行LSD中的H.224协议和MI.P中的T.120协议。此项能力对H.224设备是任选的。7.1.2H.224命令
H.224过程使用这些命令。
H.224-I.SD-on用于指示H.224协议在--个开通的LSD信道上运行的开始。如果LSD未开通，应忽略此命令。如果H.224协议已运行在HSI信道时，此时的运行有待研究。H.224-LSD-off—用于指示H.224协议在个开通的LSD信道上运行的中止。如果LSD信道未开通，应忽略此命令。
H.224-HSD-on--一用于指示H.224协议在··个开通的HSD信道上运行的开始。如果HSD信道未开通，应忽略此命令。如果H.224协议已运行在LSD信道时，此时的运行有待研究。H.224-HSID-oIf-—-用于指示H.224协议在一个开通的HSD信道上运行的中止。如果HSD信道未开通，应忽略此命令。
H.224-MLP-on一用于指示H.224协议在--个开通的MLP信道上运行的开始。如果MLP信道未开通，应忽略此命令。
用于指示H.224协议在个开通的MLP信道上运行的中止。如果MLP信道H.224-MLP-off----
未开通，应忽略此命令。
7.1.3操作
除支撑其他的LSD或HSD速率外，H.224终端应声明具有工作在6400bit/sL.SD信道的H.221能力。具有加密能力的终端也应声明具有工作在4800bit/sLSD信道的能力。除可支撑其他MILP信道速率外H.224终端应声明具有工作在6400bit/sMLP数据信道的H.221能力。H.224终端应声明具有6.2条中叙述的H.224-MIP能力，H.224终端应声明具有H.224-LS1)能力。H.224设备可选择性地声明具有H.224-sim的能力。H.224设备可选择性地声明具有H.224-HSD能力。H.224能力和命令在上面6.1.1中已规定，码点详见H.221。H.224MCU应至少声明具有下列中的一个a)H.224LSD/L.SD-6400bit/s或b)H.224MLP/Ml.P6400bit/s。如果MCU支撑加密，也应声明具有LSD4800bit/s能力。7.2与T.120协议的关系
H.224设备应支撑使用下述兼容模式的MLP信道的工作。如果H.224设备在MLP信道中运行T.120协议，并要求在会议中只开通单信道（MLP）时，H.224和T.120协议可共享相同的MLP信道。当H.224协议同时用于MLP信道时，H.224协议应不用于LSD信道。当T.120协议正工作在MLP信道，并希望仅使用单信道时，所有H.224协议的数据报将分插在T.120协议分组的MLP数据信道中传输。当在这种模式下运行时，MCU识别Q.922控制8位字节的UI愤值，作为该分组是H.224协议分组的…·-种指示。这是可能的，因为MI.P并未利用UI帧。对J多点工作时，MCU广播数据分组而不对其进步检验。实施者宜注意，与LSD或HSD信道上工作不间，这里可能有多于个广播者，因为没有用于MLP信道的令牌系统。对像MI.P信道上使用H.224协议的远端摄像机那样的应用，如有两方试图控制同…摄像机时，这就要求终端有正确的响应，以避免摄像223
机快速向前和向后运动。
YD/T 906—1997
如果涉及的终端和MCU表明具有在各自单独信道上T.120协议和H.224-sim工作H.224-sirm能力的话，则是出现上述工作模式的一个例外情况。在这情况下，H.224协议可使用LSD信道，而同时T.120协议使用MLP信道。如果会议中所有终端均支撑H.224-sim能力的话，MCU只宜使用此.工作模式。
8主要特点
H.224协议的主要特点是：
·采用保留的DLCI地址，将数据链路协议封装在Q.922顿（UI型）中。·在每个H.224标头中，包括H.243MCU/终端标识符或MCS用户ID·由一个用户管理实体（CME)发送登记数据用户清单及各用户所支撑的附加能力。·终端标识符的广播值使得整个会议都是可寻址的。8.1H.221上的物理层传输
H.224协议应作为建议Q.922中规定的Q.922顿的信息字段发送，在H.221LSD或HSD信道或只在MI.P数据信道中发送数据，同时开通H.221LSD和HSD信道工作有待进一步研究。按建议Q.922（2.2条）规定，所有帧以标志序列开始和结束，并且顿的尾标可以是下--顿的始标。
用广数据块的最大长度为1024个8位字节。注②)：在低数据率上（例如低于14400bit/s），用户数据块的大小可限制到小于1024个8位字节值，因为不允许超过16段，在每段中，用户字节编号在低数据率上是较小的，以符合高优先权数据的等待时间的要求，应用开发者要注意此事实，
8.2用户数据块分段
分段最把大的用户块分成一系列较小的、每段进行编号的、并各个连接发送的过程。H.224层上的丢失段不重发。如果任单个用户数据块的所有段在同一信道上发送，给定用户的用户数据块可在任信道上发送。对特殊H.224用户的建议规定，在指定信道上为该用户发送数据，以保证按发送它们的顺序接收所有用户数据块
分段用于3种目的：
·在Q.922中保证信息字段长度不超过缺省值的260个8位字节这-最大值；。当发送高优先权数据时，限制传输的等待时间，这里等待时间是指从用户数据块的提交到开始传输的时闻；
：当发送高优先权数据时，限制传输等待时间的变化。8.2.1信息学段最大长度
用卢数据块段不大Q.922最大值260个8位字节，8.2.2最大传输时间
通过使用固定的DLCI来指示数据块的优先权。给定的用户可发送高、低二种优先权数据块。所有高优先权用户数据块的最大段长度必须是对应于发送信道上60ms发送时间长度（包括标头：成帧和零插人时间）。当任一高优先权用户数据块在此信道上处于等待传输期间，在给定的信道上不应发送低优先权用户数据块段，而所有高优先权分段应在下个低优先权分段之前发送。如果信道上在等待传输期间有多个高优先权用户数据块时，H.224发送器应按轮流方式，将各个高优先权用户数据块的分段交替发出。如果信道上在等待传输期间无高效优先权用户数据块，并在前一秒内信道发送了高优先权用户数据时，在此信道上，高优先权用户数据块最长发送等待时间为60ms。如果信道上没有待发的高优先权用户数据块，并且前秒内没有高优先权用户数据块送往该信道，224
YD/T 906--1997
那么该信道上高优先权用户数据块的最长发送等待时间应是250ms上述等待时间值仅适用于在4800bit/s的数据速率或更高的速率信道上发送的高优先权用户数据块。
8.2.3段编号
H.224分段编号8位字节包括模16号码，该编号独立于每个用户数据块。新用户数据块开始段应具有开始段（BS）比特集。每个用户数据块的初始段编号是任意的，并由发送器确认。用户数据块末端段应具有末端段（ES)比特集。H.224接收机应不转送重建的用户数据块，除非：1）按顺序接收到来自最后开始段的所有段（考虑模16翻转）和I）接收到末端段。构成差错的内容和所有累积段应被丢弃。用户数据块的分解不应超过16个段。对于分段部分8位字节的信息见字段说明章节。8.3终端地址分辨力
H.224帧的Q.922DI.CI和Q.922控制8位字节值示于图2。这些值标识：
·Q.922顿内的信息”字段，用本标准规定的数据链路协议来格式化。·数据链路协议标头中的终端地址，为会议中每个终端提供唯·标识。·源和目标终端地址应是通过H.243所述的TIA符号分配给终端。终端地址仅在特定会议时间内是有效的。注意，当T.120协议和H.224协议同时运行时，TIA地址的内部结构不同于H.243中的结构。因此，终端设计者不依靠该T作模式中的内部(M)(T)结构。8.4用户ID分配
用16进制值0X01起始的单个8位字节ID分配给标准用户。当新的ID被确认，标准变为可用时，新的ID分配将成为标准清单。除标准用户ID分配外，当没有更多可用的标准用户ID时，协议支持扩展的ID来处理此情况。非标准用户ID的分配对于为非标准能力而使用与H.221国家/制造！商相同格式的专用用户是可能的。
用户IDOX00保留给提供下面远程业务的用户管理实体（CME）：·用户清单消息一列出所有登记的用户。可发送消息的情况在标准后面章节列出。·附加能力消息一包括规定用户的附加能力。8.5数据层协议顿结构
在具有用作帧分界符的HDLC（标志的Q.922顿内，以信息字段来发送数据层协议。首先发送最低有效比特(LSB)。HDLC标志要作为填充来使用，图2描述了整个帧结构。9字段说明
该字段用于标识顿的开始。
Q.922地址标头
对低优先权数据，10比特DLCI地址应被置为0000000110（高位DLCI0X00，低位DLCI0X06），对高优先权数据，应被置为0000000111（高位DLC10X00，低位DLCI0X07）。FECN,BECN和DE比特应置O。数据链路层应忽略接收的BECN和FECN比特。在UI模式顿中，C/R比特置0。
Q.922控制8位字节
UI模式帧：发送一个控制8位字节，对H.224UI模式置为0X03。数据链路标头
日标终端地址：它将数据链路数据报和特定的目标终端联系起来，否则，当在多点会议中，所有终端被寻址时，则使用广播值。终端地址由使用TIA符号的MCU分配给日标终端。如果未提供MCU时：225
则使用广播值。
YD/T906—1997
源终端地址：它将数据链路数据报与特定的源终端地址联系起来。终端地址应是由H.243指定的TIA符号提供的最新值，如果未提供MCU，则使用广播值。用户ID：接收数据报内容的用户。用户ID可以是下面形式中的任意一种：·标准用户ID-—单个8位字节。·扩展用户ID·2个8位字节（0X7E，扩展用户ID）。·非标准用户ID—--6个8位字节（OX7F，国家码，制造厂商码，ID）。RES：该字段被保留，待研究。发送器中该比特置0，接收器中不用此比特。分段8位字节：分段编号是一个对每个用户数据块独立保持的模一16计数。BS比特置1，指示新用户数据块的开始段，ES比特置1，指示用户数据块的结束段。当原用户数据块上未进行分段时，BS和ES比特均置1。CO和C1比特是可代表某些用户对等协议发送的控制比特。在发送上，这些控制比特的现时状态应置于每个输出数据报中。在接收上，这些比特最新状态应被保留或传送到用户。用户数据8位字节
可变字长用户数据，以整数个8位字节来发送。顿检验序列。
FCS是Q.922中规定的检验和。
该字段用于标识帧结束。
10用户管理实体
用户管理实体（CME）通过标准用户IDOX00，发送有关它的本地注册用户信息，并接收有关远端注册用户信息。无论何时当CME有理由得出某些远端实体可能尚未具有这些信息时，以及当信息内容改变时，都发送(或重发)有关用户信息。在下述情况，用户管理实体（CME)通过标准用户IDOXOO发送它的注册用户信息：·在现有会议中，检测到新的视频终端（例如收到TINBAS码见H.243）；·以CME用户清单命令或CME附加能力命令两种形式，通过标准用户IDOXO0进行显示查询；，当一个或多个本地用户新的注册或消除注册时，或当终端刚刚加人一会议时；·如果对一未知用户接收到数据报并且目标终端地址不是广播值时；·其他时间、未请求。
发送的CME信息是所有注册用户清单（CME用户清单消息，单个数据报）后跟着数据报序列，每个包含各个用户特定的能力（CME附加能力消息）。所有CME用户数据块以低优先权数据发送。对所有CME用户数据块，目标终端地址应置成广播值。
如果LSD和HSD信道均用于H.224协议，仅在LDS信道上发送所有的CME用户数据块，CME集中管理所有信道的用户。
接收器中不考虑未识别的CME信息。10.1CME用户清单消息
个远程实体通过发送用户清单命令消息来请求用户消息之后，则被寻址的CME用CME用户清单消息来响应，如图3所示。关于发送CME用户清单消息的原因，见上面清单。该数据报包括注册用户清单。CME用户本身不包括在清单中。当有CME附加能力存在并与用户有联系时，应设置EXCAPS比特。10.2CME附加能力消息
每个用户在注册时可选择有特定能力的块，通过为其CME发送。CME附加能力消息包括个用226
YD/T 906
户的附加能力。发送CME用户清单消息之后，CMF为每个选择的用户发送CME附加能力消息。在居继的传输中，对于每个用户CME附加能力消息的内容可以改变，反映用户的变化状况。CME附加能力消息示于图4。
用户清单码（0X01）
响应码（0X00）
用户数（或0X00）
CAPs（标准用户ID或0X7E或0X7F）E
对每个
（选用扩展用户ID|高位国家码）低位国家码，高位，抵位制造商码，用户ID图3CME用户清单消息
附加能力码（0X02）
响应码（0X00）
CAPs（标准用户ID或0X7E或0X7F）（选择扩展用户ID|商位国家码）3
低位国家码，高位，低位制造商码，用户ID用户特殊附加能力
用户特殊附加能力
用户特殊附加能力
图4CME附加能力消息
10.3CME用户清单命令
4个8位
一字节仅用
于非标准
4个8位
字节仅用
于非标准
如果响
应正常
CME通过发送CME用户清单命令数据报，可请求CME用户清单消息的重新传输，如图5所示。6
用户清单码（0X01)
响应码（OXFF）
图5CME用户清单命令
被寻址的CME通过发送它的CME用户清单消息响应此命令。在这一情况中，即使它可以选择那样做，CME也不需要把CME附加能力消息数据报序列跟在CME用户清单消息之后。10.4CME附加能力命令
CME通过发送CME附加能力命令数据报，可请求特定用户的CME附加能力消息的重新传输如图6所示。
附加能力码(0X02）
响应码（OXFF）
（标准用户ID或0X7E0X7F）
选择扩履用户ID|高位国家码
4个8位
字节仅用
低位国家码，高位，低位制造商码，用户ID图6CME附加能力命令
，于非标准
通过发送参考用户的CME附加能力消息数据报，被寻址的CME响应此命令。10.5CME标准命令码
空行，
10.6CME标准响应码
11标准用户ID清单
无内容
YD/T 906-1997
用户目录码
附加能力码
表1是当前标识的标准用户ID的清单。通过使用下节解释的扩展ID，此表可被扩展成超过125个值。
当新用户被标识且标准可用时，按数字顺序来分配标准用户ID。表1标准用户ID
用户名
用户管理实体
远端摄像机控制
扩展用户ID清单
非标准用户
标准用户ID
0X02直到0X7D（*1)
*1：代码0X02直到0X7D，留作将来应用，这是待研究的问题。11.1扩展用户ID
参考建议
通过使用指示标准ID扩展成另表的标准用户ID换码0X7E，标准用户ID的表扩展为另外的127个值的表，并且8位字节之后是扩展用户表参考的用广ID。作为扩展ID用户表。只在标准ID(OX01--OX7D)清单用完时，才使用扩展ID11.2非标准用户ID
当标准用户ID换码为0X07F时，表示随后有5个8位字节的国家码，制造厂商码，用户码。仅在对标准或扩展用ID的分配，制造厂商码不希望登记时，使用非标准ID。非标准用户ID包括完全按照CCITTH.221建议的国家码和制造厂商码。（8位字节1）
（8位字节2）
（8位字节3和4）
（8位字节5）
根据建议T.35的高位国家码8位字节低位国家码8位字节
低位和高位制造商码8位字节（国家指定）制造厂商用广ID
