【通信行业标准(YD)】 视听系统中帧同步的控制与指示信号

YD/T846—1996

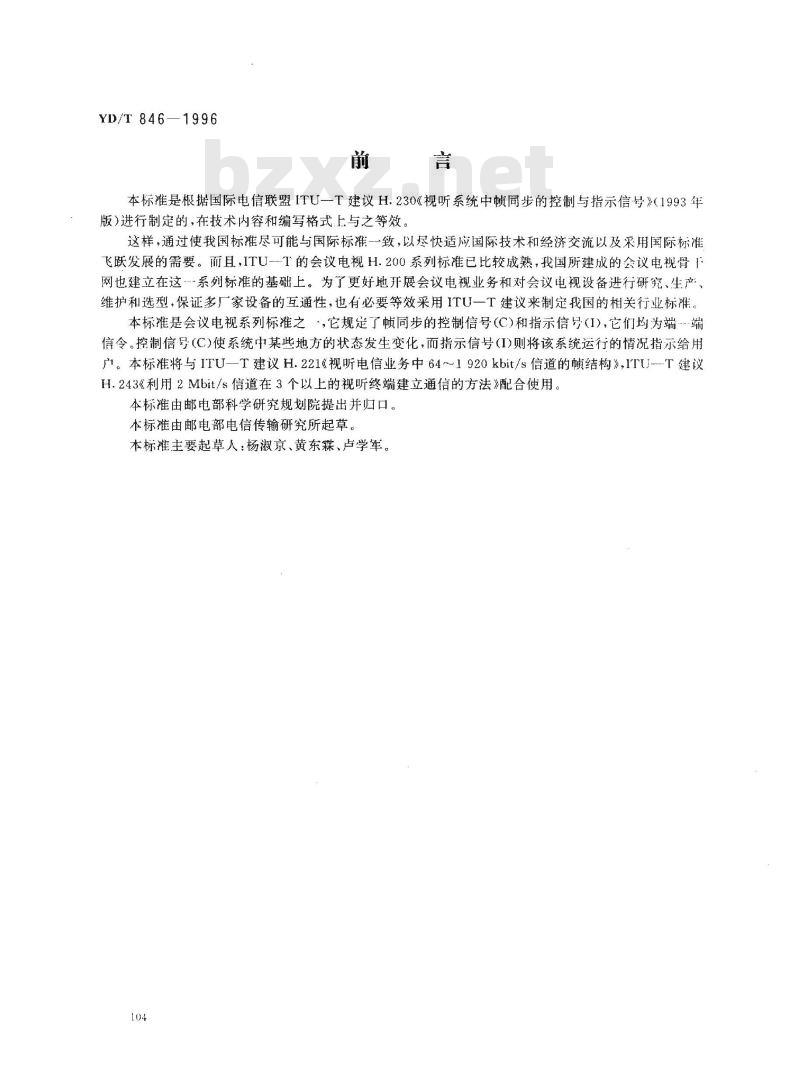

本标准是根据国际电信联盟ITU--T建议H.230《视听系统中顿同步的控制与指示信号》1993年版)进行制定的，在技术内容和编写格式上与之等效。这样，通过使我国标准尽可能与国际标准-一致，以尽快适应国际技术和经济交流以及采用国际标准飞跃发展的需要。而且，ITU--T的会议电视H.200系列标准已比较成熟，我国所建成的会议电视骨下网也建立在这-系列标准的基础上。为了更好地开展会议电视业务和对会议电视设备进行研究、生产、维护和选型，保证多厂家设备的互通性，也有必要等效采用ITU一T建议来制定我国的相关行业标准。本标准是会议电视系列标准之，它规定了帧同步的控制信号(C)和指示信号(I)，它们均为端端信令。控制信号（C)使系统中某些地方的状态发生变化，而指示信号（I)则将该系统运行的情况指示给用广。本标准将与ITU—T建议H.221《视听电信业务中641920kbit/s信道的帧结构》,ITU--T建议H.243《利用2Mbit/s信道在3个以上的视听终端建立通信的方法》配合使用。本标准由邮电部科学研究规划院提出并归口。本标准由邮电部电信传输研究所起草。本标准主要起草人：杨淑京、黄东霖、卢学军。104
YD/T 846-1996

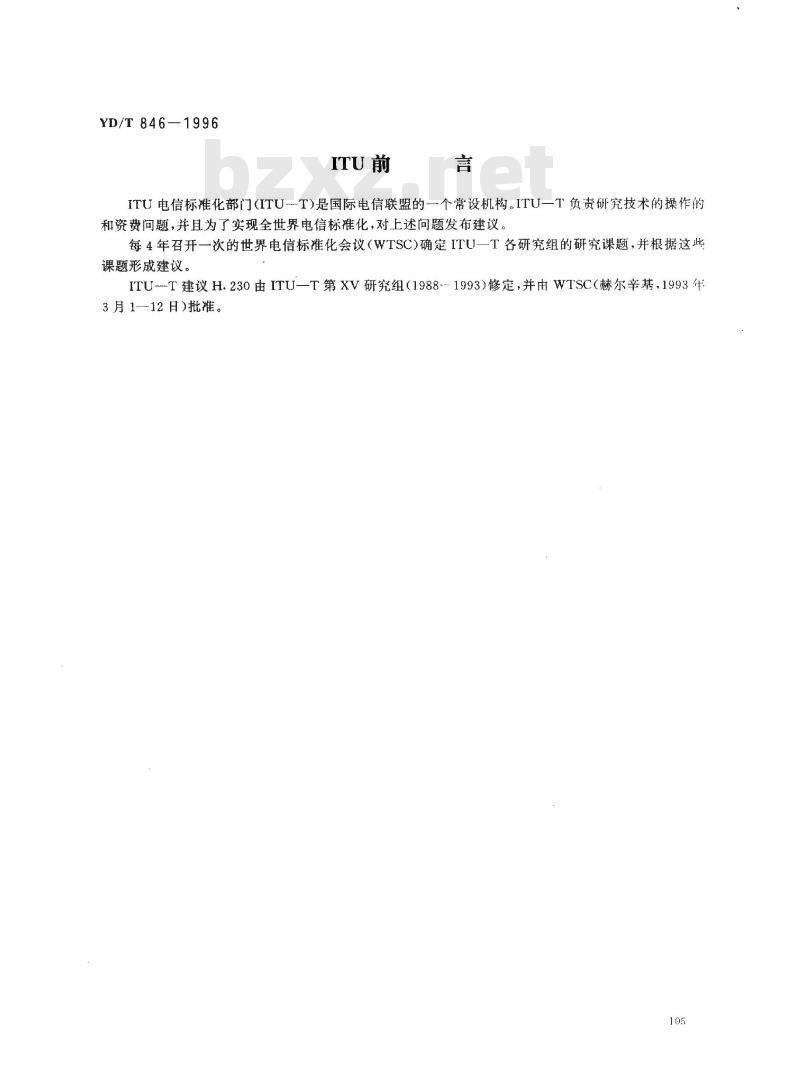

ITU前
ITU电信标准化部门(ITU--T)是国际电信联盟的一个常设机构。ITU一T负责研究技术的操作的和资费问题，并且为了实现全世界电信标准化，对上述问题发布建议。每4年召开一次的世界电信标准化会议（WTSC)确定ITU一T各研究组的研究课题，并根据这些课题形成建议。
ITU--T建议H.230由ITU—T第XV研究组（1988--1993)修定，并由WTSC（赫尔辛基，1993年3月1—12日）批准。
1引言

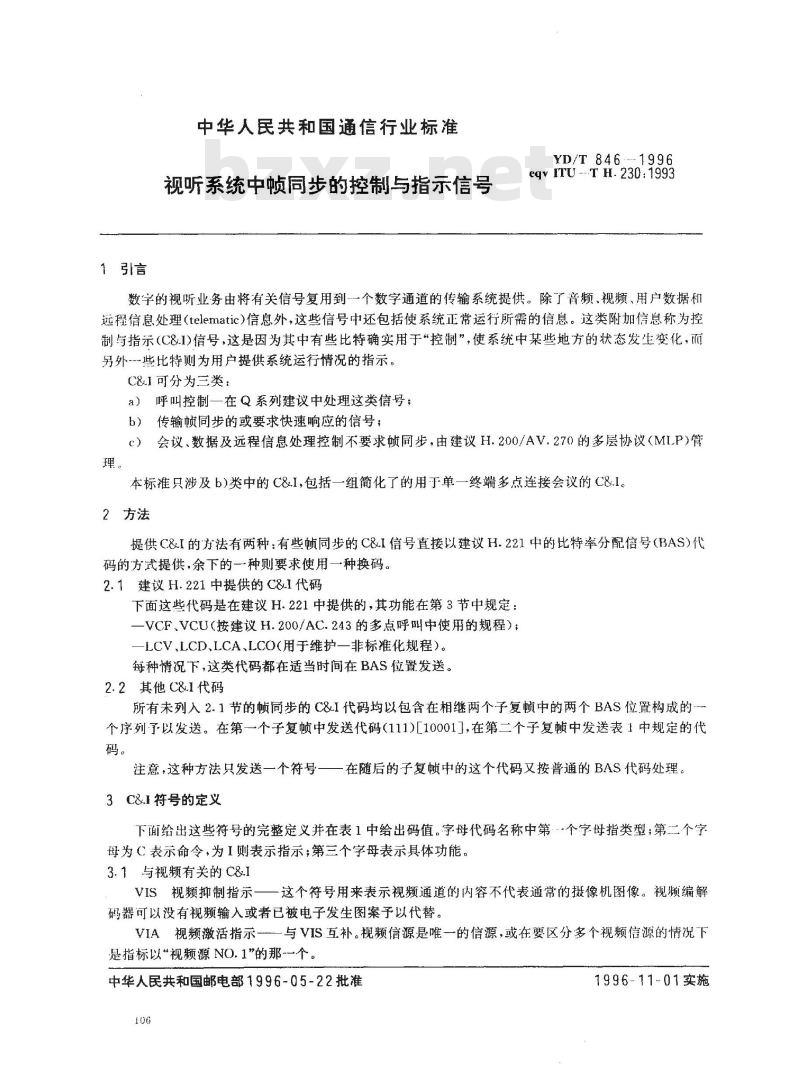

中华人民共和国通信行业标准
视听系统中顿同步的控制与指示信号YD/T846-1996
eqv ITU --T H.230:1993
数字的视听业务由将有关信号复用到-个数字通道的传输系统提供。除了音频、视频、用户数据和远程信息处理（telematic）信息外，这些信号中还包括使系统正常运行所需的信息。这类附加信息称为控制与指示(C&I)信号，这是因为其中有些比特确实用于“控制”，使系统中某些地方的状态发生变化，而另外些比特则为用户提供系统运行情况的指示。C&I可分为三类：
a）呼叫控制一在Q系列建议中处理这类信号；b）传输帧同步的或要求快速响应的信号；会议、数据及远程信息处理控制不要求顿同步，由建议H.200/AV.270的多层协议（MLP)管c）
本标推只涉及b)类中的C&I,包括一组简化了的用于单一终端多点连接会议的C&.I。2方法
提供C&I的方法有两种：有些顿同步的C&I信号直接以建议H.221中的比特率分配信号（BAS)代码的方式提供，余下的一种则要求使用一种换码。2.1建议H.221中提供的C&I代码
下面这些代码是在建议H.221中提供的，其功能在第3节中规定：-VCF、VCU（按建议H.200/AC.243的多点呼叫中使用的规程）；一LCV、LCD、LCA、LCO(用于维护一非标准化规程）。每种情况下，这类代码都在适当时间在BAS位置发送。2.2其他C&1代码
所有未列入2.1节的同步的C&I代码均以包含在相继两个子复顿中的两个BAS位置构成的-个序列予以发送。在第一个子复顿中发送代码（111)[100011，在第二个子复顿中发送表1中规定的代码。
注意，这种方法只发送一个符号一一在随后的子复中的这个代码又按普通的BAS代码处理。3C&I符号的定义
下面给出这些符号的完整定义并在表1中给出码值。字母代码名称中第·个字母指类型；第二个字母为C表示命令，为I则表示指示，第三个字母表示具体功能。3.1与视频有关的C&I
VIS视频抑制指示一一这个符号用来表示视频通道的内容不代表通常的摄像机图像。视频编解码器可以没有视频输入或者已被电子发生图案予以代替。VIA视频激活指示与VIS互补。视频信源是唯的信源，或在要区分多个视频信源的情况下是指标以视频源NO.1”的那一个。中华人民共和国邮电部1996-05-22批准106
1996-11-01实施
YD/T846--. 1996

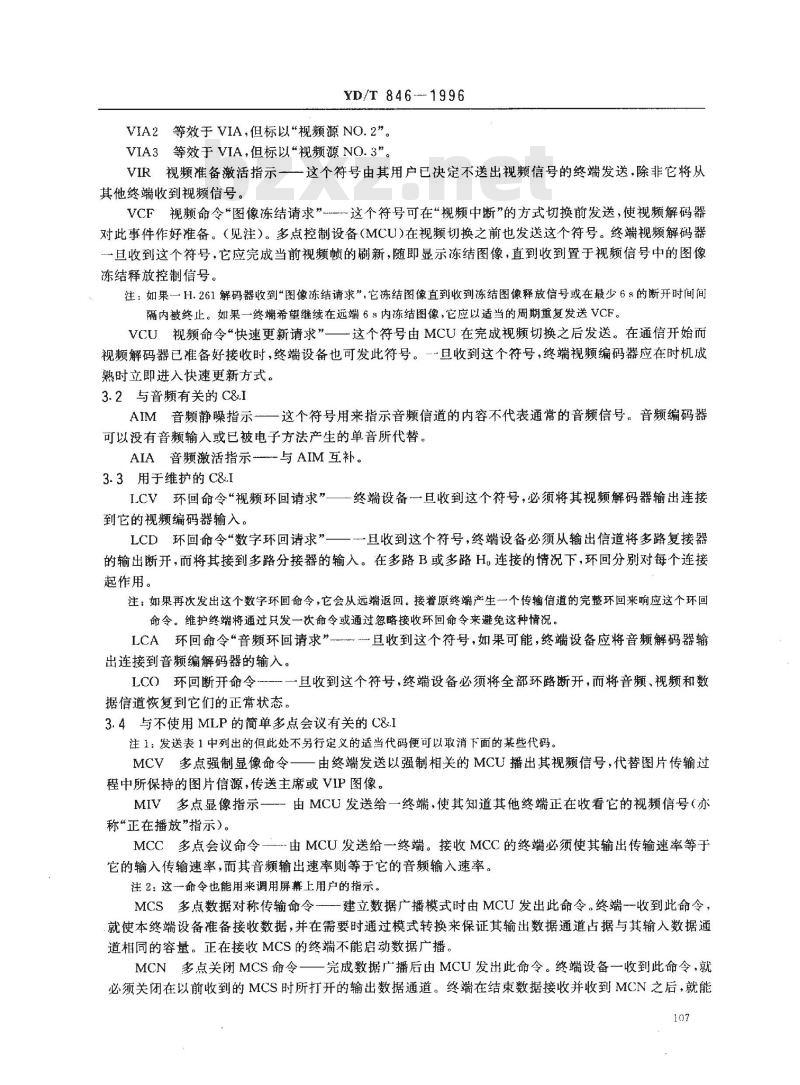

VIA2等效于VIA，但标以\视频源NO.2”。VIA3等效于VIA，但标以“视频源NO.3”。VIR视频准备激活指示一一这个符号由其用户已决定不送出视频信号的终端发送，除非它将从其他终端收到视频信号。
VCF视频命令“图像冻结请求”这个符号可在“视频中断”的方式切换前发送，使视频解码器对此事件作好准备。（见注）。多点控制设备（MCU)在视频切换之前也发送这个符号。终端视频解码器一旦收到这个符号，它应完成当前视频愤的刷新，随即显示冻结图像，直到收到置于视频信号中的图像冻结释放控制信号。
注：如果一H.261解码器收到“图像冻结请求”，它冻结图像直到收到冻结图像释放信号或在最少6$的断开时间间隔内被终止。如果一终端希望继续在远端6s内冻结图像，它应以适当的周期重复发送VCF。VCU视频命令“快速更新请求”一一这个符号由MCU在完成视频切换之后发送。在通信开始而视频解码器已准备好接收时，终端设备也可发此符号。旦收到这个符号，终端视频编码器应在时机成熟时立即进入快速更新方式。
3.2与音频有关的C&I
AIM音频静噪指示一这个符号用来指示音频信道的内容不代表通常的音频信号。音频编码器可以没有音频输入或已被电子方法产生的单音所代替。AIA音频激活指示与AIM互补。
3.3用于维护的C&I
ILCV环回命令“视频环回请求”一一终端设备一旦收到这个符号，必须将其视频解码器输出连接到它的视频编码器输入。
LCD环回命令“数字环回请求”一一一旦收到这个符号，终端设备必须从输出信道将多路复接器的输出断开，而将其接到多路分接器的输入。在多路B或多路H。连接的情况下，环回分别对每个连接起作用。
注：如果再次发出这个数字环回命令，它会从远端返回。接着原终端产生一个传输信道的完整环回来响应这个环回命令。维护终端将通过只发一欲命令或通过忽略接收环回命令来避免这种情况，LCA环回命令“音频环回请求”旦收到这个符号，如果可能，终端设备应将音频解码器输出连接到音频编解码器的输入。LCO环回断开命令一且收到这个符号，终端设备必须将全部环路断开，而将音频，视频和数据信道恢复到它们的正常状态。3.4与不使用MLP的简单多点会议有关的C&I注1：发送表1中列出的但此处不另行定义的适当代码便可以取消下面的某些代码。MCV多点强制显像命令一一由终端发送以强制相关的MCU播出其视频信号，代替图片传输过程中所保持的图片信源，传送主席或VIP图像。MIV多点显像指示-—-由MCU发送给一终端，使其知道其他终端正在收看它的视频信号（亦称\正在播放”指示）。
MCC多点会议命令一由MCU发送给一终端。接收MCC的终端必须使其输出传输速率等于它的输入传输速率，而其音频输出速率则等于它的音频输入速率。注2：这一命令也能用来调用屏幕上用户的指示。MCS多点数据对称传输命令建立数据广播模式时由MCU发出此命令。终端收到此命令，就使本终端设备准备接收数据，并在需要时通过模式转换来保证其输出数据通道占据与其输入数据通道相同的容量。正在接收MCS的终端不能启动数据广播。MCN多点关闭MCS命令一一完成数据广播后由MCU发出此命令。终端设备一收到此命令，就必须关闭在以前收到的MCS时所打开的输出数据通道。终端在结束数据接收并收到MCN之后，就能107
启动数据广播。
YD/T8461996

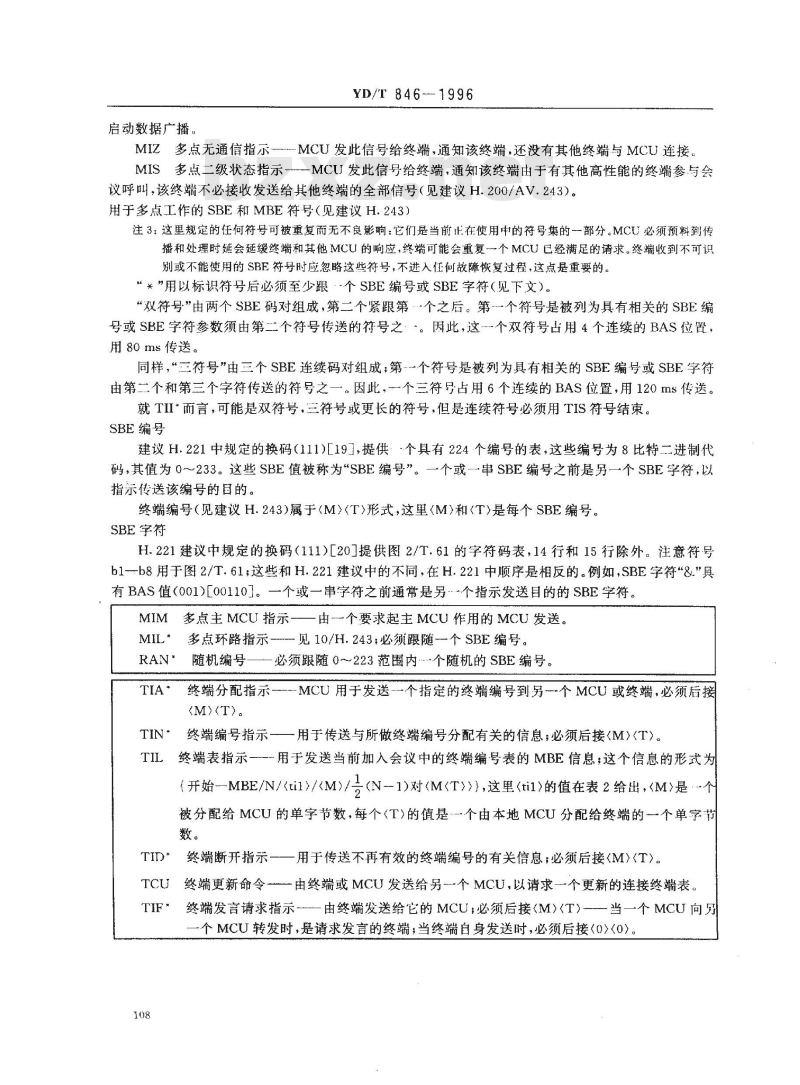

MIZ多点无通信指示MCU发此信号给终端，通知该终端，还没有其他终端与MCU连接MIS多点二级状态指示MCU发此信号给终端，通知该终端由于有其他高性能的终端参与会议呼叫，该终端不必接收发送给其他终端的全部信号（见建议H.200/AV.243）。用于多点工作的SBE和MBE符号（见建议H.243）注3：这里规定的任何符号可被重复雨无不良影响：它们是当前正在使用中的符号集的一一部分。MCU必须预料到传播和处理时延会延缓终端和其他MCU的响应，终端可能会重复一个MCU已经满足的请求。终端收到不可识别或不能使用的SBE符号时应忽略这些符号，不进入任何故障恢复过程，这点是重要的。“*用以标识符号后必须至少跟·个SBE编号或SBE字符（见下文）。“双符号”由两个SBE码对组成，第二个紧跟第个之后。第--个符号是被列为具有相关的SBE编号或SBE字符参数须由第二个符号传送的符号之。因此，这个双符号占用4个连续的BAS位置，用80ms传送。
同样，“三符号”由三个SBE连续码对组成；第个符号是被列为具有相关的SBE编号或SBE字符由第二个和第三个字符传送的符号之一。因此，一个三符号占用6个连续的BAS位置，用120ms传送。就TII*而言，可能是双符号，三符号或更长的符号，但是连续符号必须用TIS符号结束。SBE编号
建议H.221中规定的换码（111)[19]，提供：-个具有224个编号的表，这些编号为8比特二进制代码，其值为0～233。这些SBE值被称为“SBE编号”。一个或串SBE编号之前是另一个SBE字符，以指示传送该编号的目的。
终端编号（见建议H.243)属于(T>形式，这里是每个SBE编号。SBE字符
H.221建议中规定的换码（111)[20]提供图2/T.61的字符码表，14行和15行除外。注意符号b1-b8用于图2/T.61；这些和H.221建议中的不同，在H.221中顺序是相反的。例如，SBE字符“&”具有BAS值（001)[00110]。一个或一串字符之前通常是另-个指示发送目的的SBE字符。MIM多点主MCU指示-一由一个要求起主MCU作用的MCU发送。MIL
多点环路指示-见10/H.243：必须跟随个SBE编号。RAN*
随机编号——必须跟随0～223范围内个随机的SBE编号。终端分配指示---MCU用于发送--个指定的终端编号到另个MCU或终端，必须后接。
终端编号指示一一用于传送与所做终端编号分配有关的信息；必须后接T)。TIL终端表指示用于发送当前加入会议中的终端编号表的MBE信息；这个信息的形式为(开始MBE/N//(N-1)对>),这里(ti1>的值在表2给出，是个被分配给MCU的单字节数，每个（T>的值是个由本地MCU分配给终端的个单字节数。
终端断开指示一一用于传送不再有效的终端编号的有关信息；必须后接个MCU转发时，是请求发言的终端；当终端自身发送时，必须后接（0）(0）。108
YD/T 846—1996
TC1终端识别命令由MCU发往直接连接的终端，或反之，由终端发往直接连接的MCU要求 TII*符号以确切识别。
TCS-n终端字符串命令一由MCU发给直接连接的终端，或反之，由终端发给连接的MCU要求得到用IIS符号表示的信息，n值的意义如下：n—0：保留
n一1：通行字
n2：识别（人或终端）
n=3：会议识别
n=4～31:保留
终端识别指示—一由响应TCI发出，必须跟·个SBE字母数字的字符，内容由MCU业务Ti*
提供者指定。
IS信息字符串指示一由响应TCS-n发出的个MBE信息，该信息形式为（开始一MBE/1N//《n>/(N-2)个字符），这里结束标记，指示系列TI符号的结束TIS终端识别停止指示
TCA令牌连接命令
由终端发送，以请求MCU提供与每个令牌相关的终端编号，MCU用个 MBE TIR响应。
——响应TCA的信息，信息形式为（开始一MBE/T/《tir）/m1/t1/m2/t2/m3/TIR
令牌响应指示-
t3}的值在表2中给出，m1/tl是带有SD令牌的端点的终端编号，m2/t2是带有HSD令牌的端点的终端编号，m3/t3是带有链路令牌的端点的终端编号。TIC终端能力指示包含在终端的初始能力集中，通知一个MCU,该终端能识别TIA并在附加信道内返回TIX；包含在MCU能力集中，指示它在同入口编号处能接受附加呼叫，并根据建议H.243所描述的过程，正确联系附加信道。终端附加信道-X指示一一由具有TIC能力的终端响应TIA而发出，必须后接VIN*视频编号指示一由MCU发送，以指示信号中视频的视频源（终端识别编号），必须后接。
VCB”视频广播命令-由主席控制终端或MCU发送到MCU，以引起符合VCB标识号的终端的视频广播。
取消-VCB取消视频广播命令-会议返回到声音激活的视频切换。VCS*视频选择命令一一由终端发送到MCU，在这个请求不与VCR请求相冲突的条件下，使符合VCS标识号的终端向其自身发送视频。取消-VCS由终端发送，在MCU处返回的自动视频切换。VCR在任何原因下，当MCU不能执行VCB或VCS时，发此命令。109
YD/T846—1996
CIC主席控制能力指示一包含在MCU的能力集之中，表明MCU能正确处理下列代码（CCA、CIT,CCR,CIR、CCD、CIR、CCK),(TIA,TIN、TID、TIL、TCU、TIE),(VCB、VIN、VCR、VCE)。
CCD*主席断开命令一由主席控制终端送到MCU，以使MCU断开符合标识编号所对应的终端。
CIR主席释放/拒绝指示-一当MCU不能执行CCD命令时，发送此命令。CCK主席取消命令一由主席控制终端发送，以切断会议上所有的终端。CCA主席获取命令一—由终端或MCU发送申请一个主席控制令牌。DCA-L*
DCA-H*LSD/HSD获取令牌命令—-由终端或MCU发送，申请一个LAD/HSD令牌，后面必须跟随个指示数据速率要求的SBE编号（见表2/H.234和3/H.243）。CIT主席令牌指示一由MCU用于传送主席控制令牌。DIT-L　LSD令牌指示-由MCU用于传送LSD令牌。DIT-H HSD令牌指示一由MCU用于传送HSD令牌。CCR主席释放/拒绝命令一一由MCU用于撤消/拒绝主席控制令牌的分配。DCR-L
DCR-HLSD/HSD释放/拒绝命令--一由MCU用于撤消/拒绝LSD令牌的分配或主席控制终端引起这个撤消。
CIS主席停止使用一令牌指示由持有主席令牌的终端发送，以便释放它。DLS-LLSD停止使用令牌指示一由持有LSD令牌的终端发送，以便释放它。DIS-HHSD停止使用令牌指示一由持有HSD令牌的终端发送，以便释放它。DCC-L
DCC-HLSD/HSD关闭命令-由持有LSD/HSD令牌的终端发送，以便释放它，并关闭LSD/HSD信道。
4对C&I的要求
C&I的功能是这样规定的：视听系统在各种适宜的环境下都能以无错误的方式工作，还可为用户提供和谐的显示。困此有些功能必定是强制性的，而另外一些则是任选的。与表1的分类相配合，本节对C&I强制性功能所处的环境予以阐述。CM表示\条件强制”，若一终端（或MCU)能进入这种规定状态，则它必须发送这种规定代码，而在脱离这种状态时则发送其补码。若它不具备这种功能，则既不发送这一代码也不发其补码。M表示“强制性”对所有设备，无论是终端还是MCU，都表示“强制”。X表示“非强制”：收到这个代码，可能不认识，或虽认识但不响应，或既认识也响应，完全由厂家和用户决定。
NA表示在这种情况下，该代码不适用。#C&I信号的方向性：见建议H.243，对终端或MCU，无论是强制性或任选的。值得注意的是，对多数终端来说只有少数几个强制性要求。所有视听终端必须认识并服从命令以建立或断开数字环路，而在有视频能力的情况下建立或断开视频环路。所有具有视频能力的终端还必须服从快速更新、冻结图像以及MCS/MCN命令，否则在多点呼叫的情况下就会发生系统的误动作。110
前3比特
十进位的最
后5比特
［o,1]
[4][7]
[11]［15]
［20]［30]
[［12]
［16]
[20］
［22]
保留音频有关符号
YD/T 846
6-1996
保留音频有关符号
保留视频有关符号
取消-MCC
取消MIZ
取消MIS
取消-MCV
取消-MIV
前3比特
十进位的最
后5比特
［30]
[9]—[15]
［21]-［23]
［27]
［28]
[29]-[31]
DIS--L
DIT- H
DCR--H
TCS--1
TCS---2
TCS--3
[5]-[31]bzxz.net
所有码都禁
YD/T 846---1996
表1(续）
前3比特
码值列于
录A中
十进位的最
后5比特
指示发送符号的方向。
《iis)
(tir）
YD/T846-1996
表1（完）
表2MBE信息中分配给类型识别字节的值注人1111保留
