【通信行业标准(YD)】 大芯径大数值孔径多模光纤

YD/T 816--1996

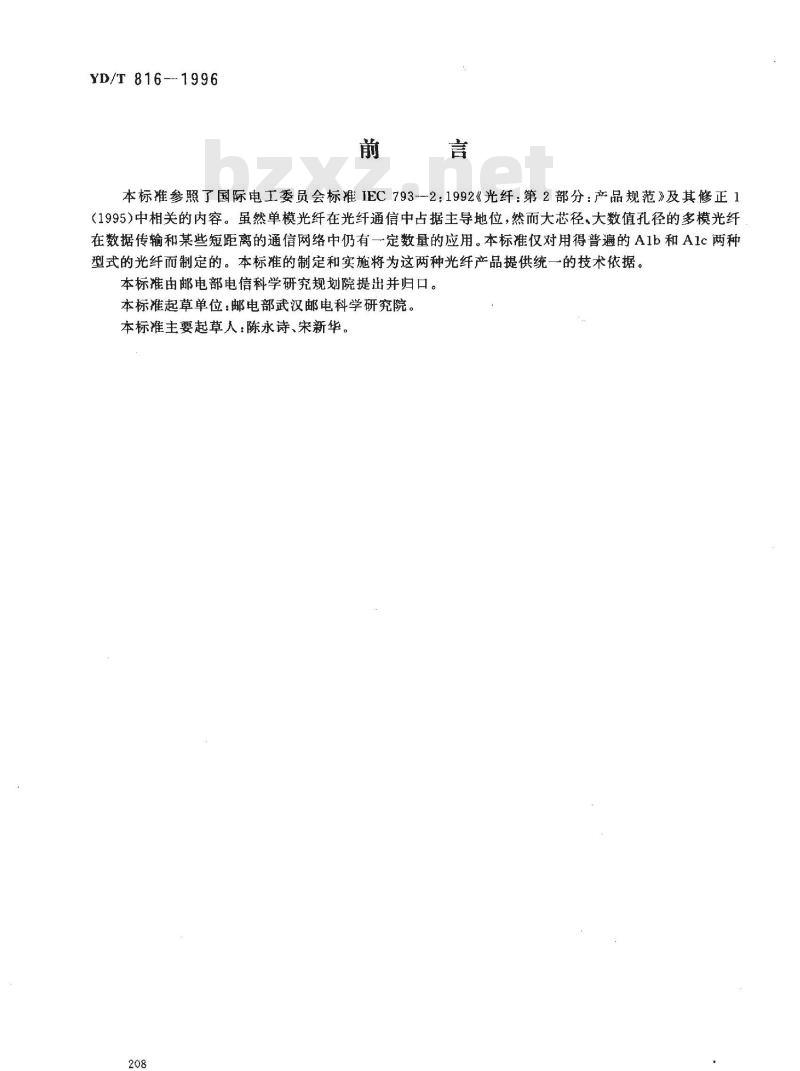

本标准参照了国际电工委员会标准IEC793-2：1992《光纤：第2部分：产品规范》及其修正1（1995）中相关的内容。虽然单模光纤在光纤通信中占据主导地位，然而大芯径，大数值孔径的多模光纤在数据传输和某些短距离的通信网络中仍有一定数量的应用。本标准仅对用得普遍的A1b和A1c两种型式的光纤而制定的。本标准的制定和实施将为这两种光纤产品提供统一的技术依据本标准由邮电部电信科学研究规划院提出并归口。本标起草单位：邮电部武汉邮电科学研究院。本标雄主要起草人：陈永诗、宋新华。208
1范围bZxz.net

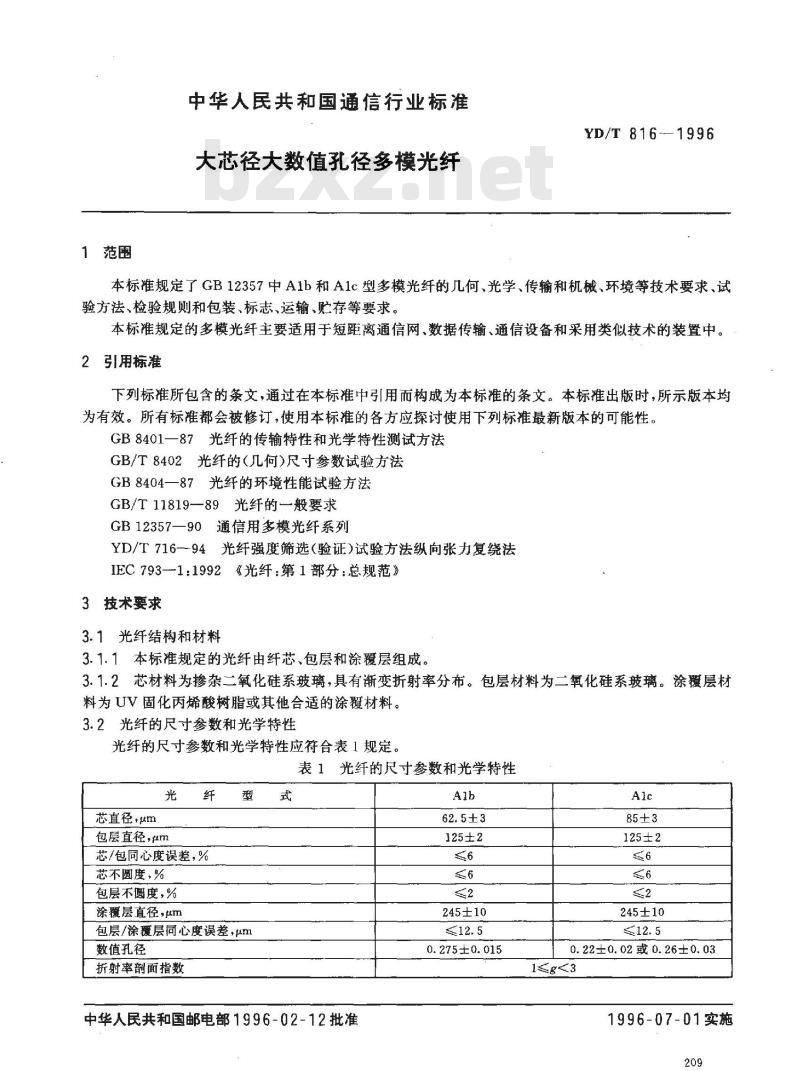

中华人民共和国通信行业标准
大芯径大数值孔径多模光纤
YD/T 816--1996
本标准规定了GB12357中A1b和A1c型多模光纤的几何、光学、传输和机械、环境等技术要求试验方法、检验规则和包装、标志、运输、贮存等要求本标准规定的多模光纤主要适用于短距离通信网、数据传输、通信设备和采用类似技术的装置中。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性，GB8401一87光纤的传输特性和光学特性测试方法GB/T8402光纤的（几何）尺寸参数试验方法GB8404一87光纤的环境性能试验方法GB/T11819--89光纤的-般要求
GB12357—90通信用多模光纤系列YD/T716—-94光纤强度筛选（验证）试验方法纵向张力复绕法IEC793-1：1992《光纤：第1部分：总规范》3技术要求
3.1光纤结构和材料
3.1.1本标准规定的光纤由纤芯、包层和涂覆层组成。3.1.2芯材料为掺杂二氧化硅系玻璃，具有渐变折射率分布。包层材料为二氧化硅系玻璃。涂覆层材料为UV固化丙烯酸树脂或其他合适的涂覆材料。3.2光纤的尺寸参数和光学特性
光纤的尺寸参数和光学特性应符合表1规定。表1光纤的尺寸参数和光学特性
光纤型
芯直径，μm
包层直径，m
芯/包同心度误差，%
芯不圆度，%
包层不圆度，%
涂覆层直径，μm
包层/涂覆层同心度误差，μm
数值孔径
折射率面指数
中华人民共和国邮电部1996-02-12批准Aih
125±2
245±10
0.275±0.015
125±2
245±10
0.22±0.02或0.26±0.03
1996-07-01实施

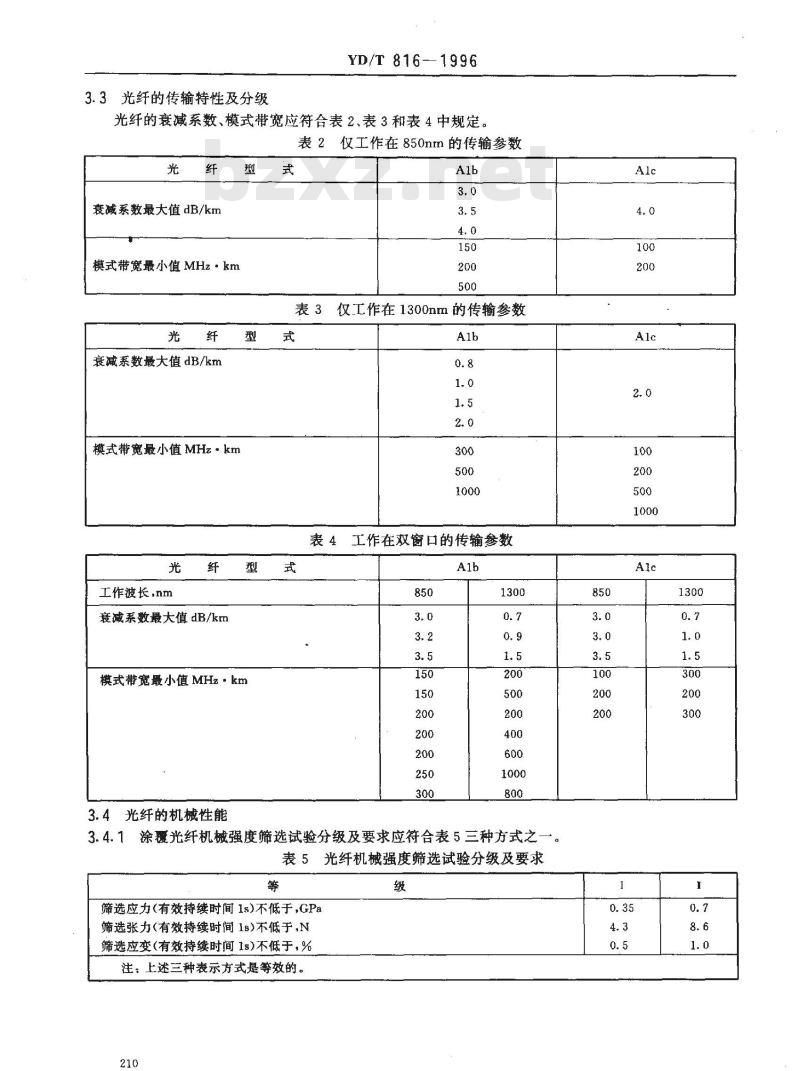

3.3光纤的传输特性及分级
YD/T 816-1996
光纤的衰减系数、模式带宽应符合表2、表3和表4中规定。表2仅工作在850nm的传输参数
衰减系数最大值dB/km
模式带宽最小值MHz·km
衰减系数最大值dB/km
模式带宽最小值MHz·km
工作波长，nm
衰减系数最大值dB/km
模式带宽最小值MHz·km
3.4光纤的机械性能
表3仅工作在1300nm的传输参数
表4工作在双窗口的传输参数
3.4.1涂覆光纤机械强度筛选试验分级及要求应符合表5三种方式之表5光纤机械强度筛选试验分级及要求等
筛选应力（有效持续时间1s)不低于，GPa筛选张力(有效持续时间1s)不低于,N筛选应变(有效持续时间1s)不低于，%注：上述三种表示方式是等效的。210
YD/T 816--1996

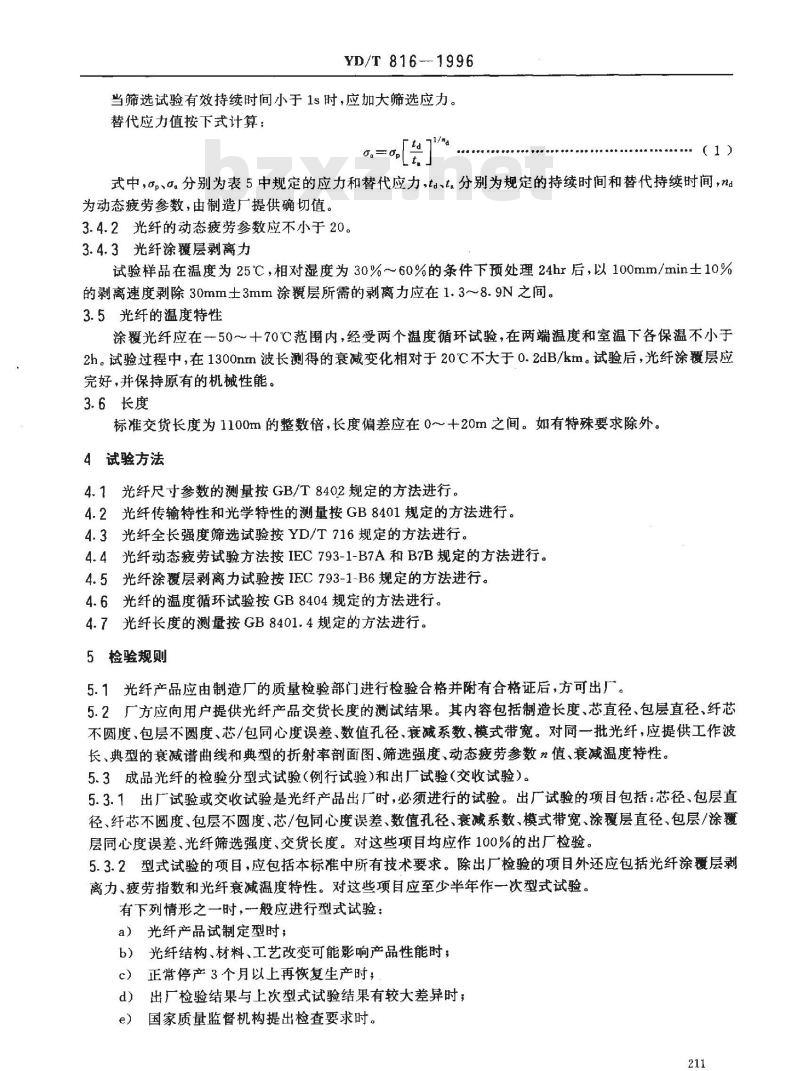

当筛选试验有效持续时间小于1s时，应加大筛选应力。替代应力值按下式计算：
.（1)
式中，op、o。分别为表5中规定的应力和替代应力，td~t分别为规定的持续时间和替代持续时间，na为动态疲劳参数，由制造厂提供确切值。3.4.2光纤的动态疲劳参数应不小于20。3.4.3光纤涂覆层剥离力
试验样品在温度为25℃，相对湿度为30%～60%的条件下预处理24hr后，以100mm/min士10%的剥离速度剥除30mm士3mm涂覆层所需的剥离力应在1.3～8.9N之间。3.5光纤的温度特性
涂覆光纤应在一50～十70℃范围内，经受两个温度循环试验，在两端温度和室温下各保温不小于2h。试验过程中，在1300nm波长测得的衰减变化相对于20℃不大于0.2dB/km。试验后，光纤涂覆层应完好，并保持原有的机械性能。3.6长度
标准交货长度为1100m的整数倍，长度偏差应在0～十20m之间。如有特殊要求除外。4试验方法
4.1光纤尺寸参数的测量按GB/T8402规定的方法进行。4.2光纤传输特性和光学特性的测量按GB8401规定的方法进行。4.3光纤全长强度筛选试验按YD/T716规定的方法进行。4.4光纤动态疲劳试验方法按IEC793-1-B7A和B7B规定的方法进行。4.5光纤涂覆层剥离力试验按IEC793-1-B6规定的方法进行。4.6光纤的温度循环试验按GB8404规定的方法进行。4.7光纤长度的测量按GB8401.4规定的方法进行。5检验规则
5.1光纤产品应由制造厂的质量检验部门进行检验合格并附有合格证后，方可出厂。5.2厂方应向用户提供光纤产品交货长度的测试结果。其内容包括制造长度、芯直径、包层直径、纤芯不圆度、包层不圆度、芯/包同心度误差、数值孔径、衰减系数、模式带宽。对同一批光纤，应提供工作波长、典型的衰减谱曲线和典型的折射率剖面图、筛选强度、动态疲劳参数㎡值、衰减温度特性。5.3成品光纤的检验分型式试验（例行试验）和出厂试验（交收试验）。5.3.1出广试验或交收试验是光纤产品出厂时，必须进行的试验。出厂试验的项目包括：芯径、包层直径、纤芯不圆度、包层不圆度、芯/包同心度误差、数值孔径、衰减系数、模式带宽、涂覆层直径、包层/涂覆层同心度误差、光纤筛选强度、交货长度。对这些项目均应作100%的出厂检验。5.3.2型式试验的项目，应包括本标准中所有技术要求。除出厂检验的项目外还应包括光纤涂覆层剥离力、疲劳指数和光纤衰减温度特性。对这些项目应至少半年作一次型式试验。有下列情形之一时，一般应进行型式试验：a）光纤产品试制定型时；
b）光纤结构、材料、工艺改变可能影响产品性能时；c）正常停产3个月以上再恢复生产时；d）出厂检验结果与上次型式试验结果有较大差异时；e）国家质量监督机构提出检查要求时。211

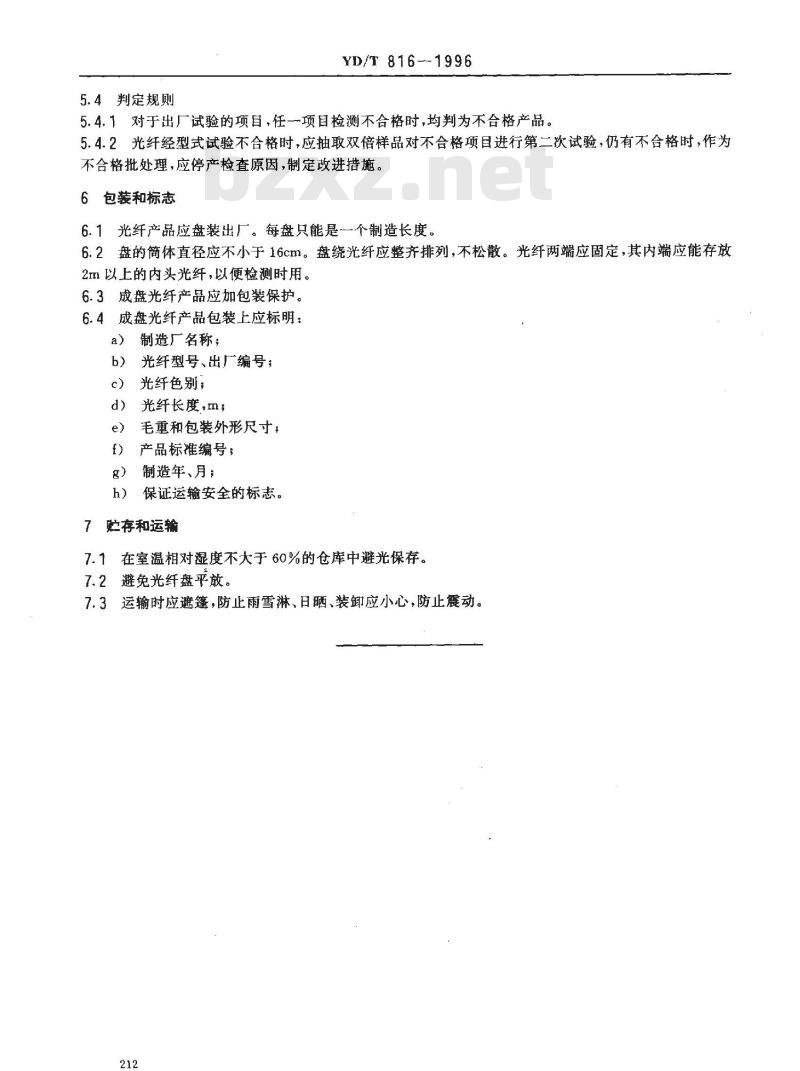

5.4判定规则
YD/T 816--1996
5.4.1对于出厂试验的项目，任一项目检测不合格时，均判为不合格产品。5.4.2光纤经型式试验不合格时，应抽取双倍样品对不合格项目进行第二次试验，仍有不合格时，作为不合格批处理，应停产检查原因，制定改进措施。6包装和标志
6.1光纤产品应盘装出厂。每盘只能是一个制造长度。6.2盘的简体直径应不小于16cm。盘绕光纤应整齐排列，不松散。光纤两端应固定，其内端应能存放2n以上的内头光纤，以便检测时用。6.3成盘光纤产品应加包装保护。6.4成盘光纤产品包装上应标明：a)
制造厂名称；
光纤型号、出厂编号，
光纤色别；
光纤长度，m；
毛重和包装外形尺寸，
产品标准编号；
制造年、月；
保证运输安全的标志。
贮存和运输
在室温相对湿度不大于60%的仓库中避光保存。7.2避免光纤盘平放。
7.3运输时应遮篷，防止雨雪淋、日晒、装卸应小心，防止震动。212
