【有色金属行业标准(YS)】 磁头用工业纯钛箔

YS/T410—1998

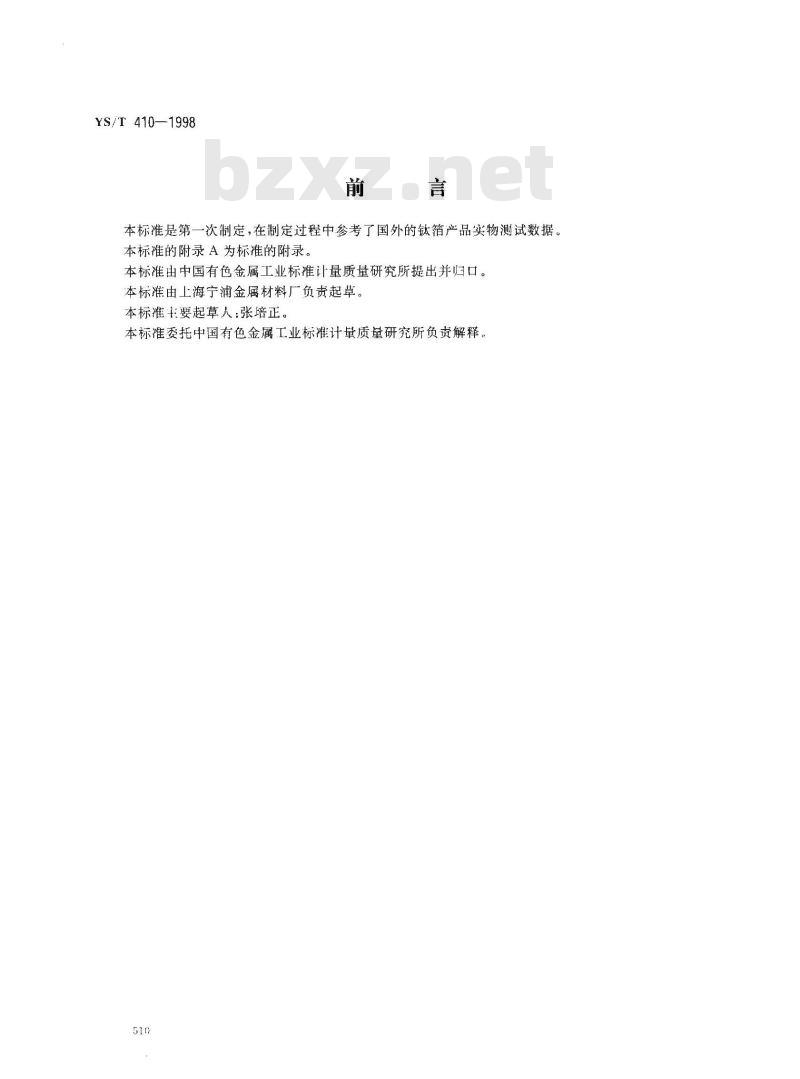

本标准是第一次制定，在制定过程中参考了国外的钛箔产品实物测试数据本标准的附录A为标准的附录
本标准由中国有色金属工业标准计量质量研究所提出并归口。本标准由上海宁浦金属材料广负责起草。本标准主要起草人：张培正，
本标准委托中国有色金属工业标准计量质量研究所负责解释。5110
1范围

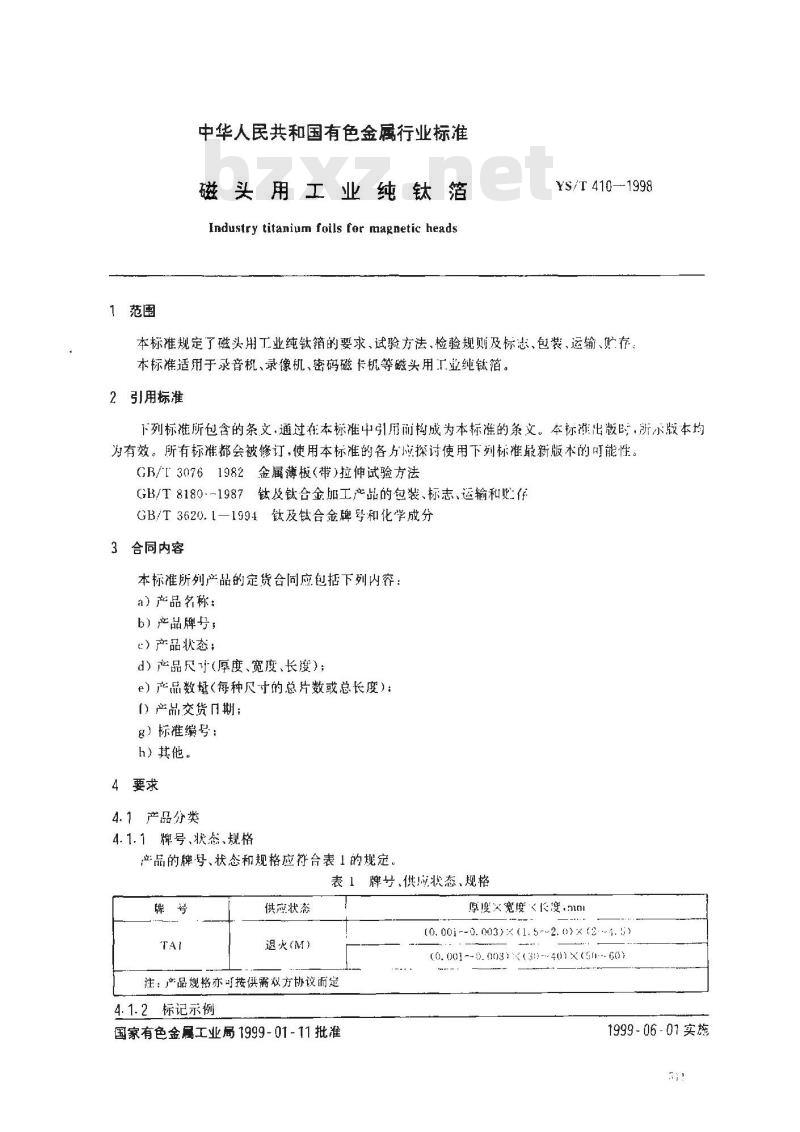

中华人民共和国有色金属行业标准磁头用工业纯钛箔
Industry titanium foils for magnetic headsYS/T 410-1998
本标准规定了磁头用工业纯钛箱的要求、试验方法，检验规则及标志，包装、运输、贮存本标准适用于录音机、录像机、密码磁卡机等磁头用工业纯钛箔。2 引用标准。
下列标准所包含的条文，通过在本标准中引用构成为本标准的条文。本标推出版的，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的哨能性。GB/130761982金属薄板（带）拉伸试验方法GB/T8180.~1987钛及钛合金加工产品的包装、标志、运输和购件GB/T3620.【-1994钛及钛合金牌号和化学放分3合同内容
本标准所列产品的定货合同应包括下列内容：a）产品名称：
b）产品牌号；
:）产品状态；
d）产品尺计(厚度、宽度、长度)：e）产品数量（每种尺寸的总片数或总长度）：）产品交货期;
g）标准编号：
h）其他。
4要求
4.1产品分类
4.1.1牌号、状态、规格
产品的牌号、状态和规格应衍合表1的规定，表1牌号、供应状态、规格
供冠状态
退火（M）
注：产品规格亦可按供需双方协议而定4.1.2、标记示例
国家有色金属工业局1999-01-11批准厚度义宽度<长度.mnl
(0. 001--0. 003)x (1. 5-~2. 0)x (2. -4. 5)(0.001-0.003)(3--40)X(5m--60)1999-06-01实施
YS/T 410—1998

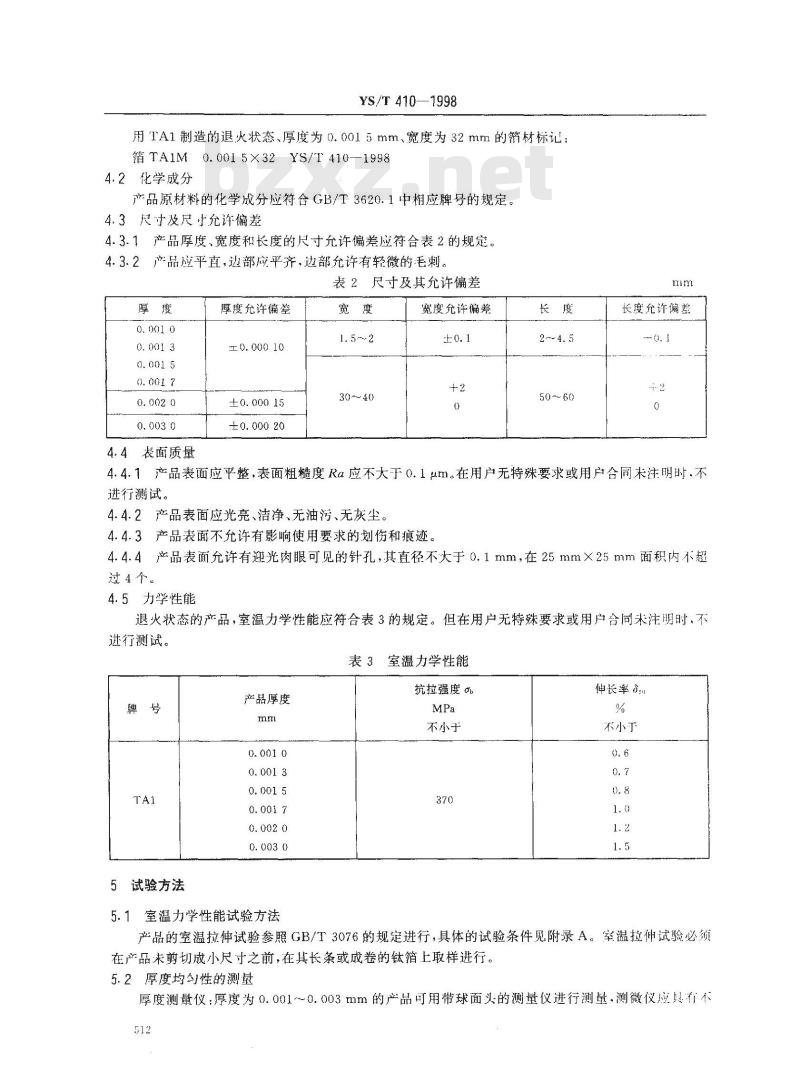

用TA1制造的退火状态厚度为0.0015mm、宽度为32mm的箔材标记：箔TA1M0.0015×32YS/T410—19984.2化学成分此内容来自标准下载网
产品原材料的化学成分应符合GB/T3620.1中相应牌号的规定。4.3尺寸及尺寸允许偏差
4.3.1产品厚度、宽度和长度的尺寸允许偏差应符合表2的规定4.3.2产品应平直，边部应平齐，边部允许有轻微的毛刺。表2尺寸及其允许偏差
4.4表面质量
厚度允许偏差
上0.00010
±0. 000 15
±0.00020
宽度允许偏差
50~~60
长度允许偏差
4.4.1产品表面应平整，表面粗糙度Ra应不大于0.1um。在用户无特殊要求或用户合同未注明时.不进行测试。
4.4.2产品表面应光亮、洁净、无油污、无灰尘4.4.3产品表面不允许有影响使用要求的划伤和痕迹。4.4.4产品表面允许有迎光肉眼可见的针孔，其直径不大于0.1mm，在25mm×25mm面积内不超过4个。
4.5力学性能
退火状态的产品，室温力学性能应符合表3的规定。但在用户无特殊要求或用户合同未注明时，不进行测试。
表3室温力学性能
产品厚度
5试验方法
5.1室温力学性能试验方法
抗拉强度
不小于
伸长率
不小于
产品的室温拉伸试验参照GB/T3076的规定进行，具体的试验条件见附录A。室温拉伸试验必须在产品未剪切成小尺寸之前，在其长条或成卷的钛箔上取样进行。5.2厚度均匀性的测量
厚度测量仪：厚度为0.001～0.003mm的产品可用带球面头的测量仪进行测量，测微仪应具有不512
YS/T 410—1998

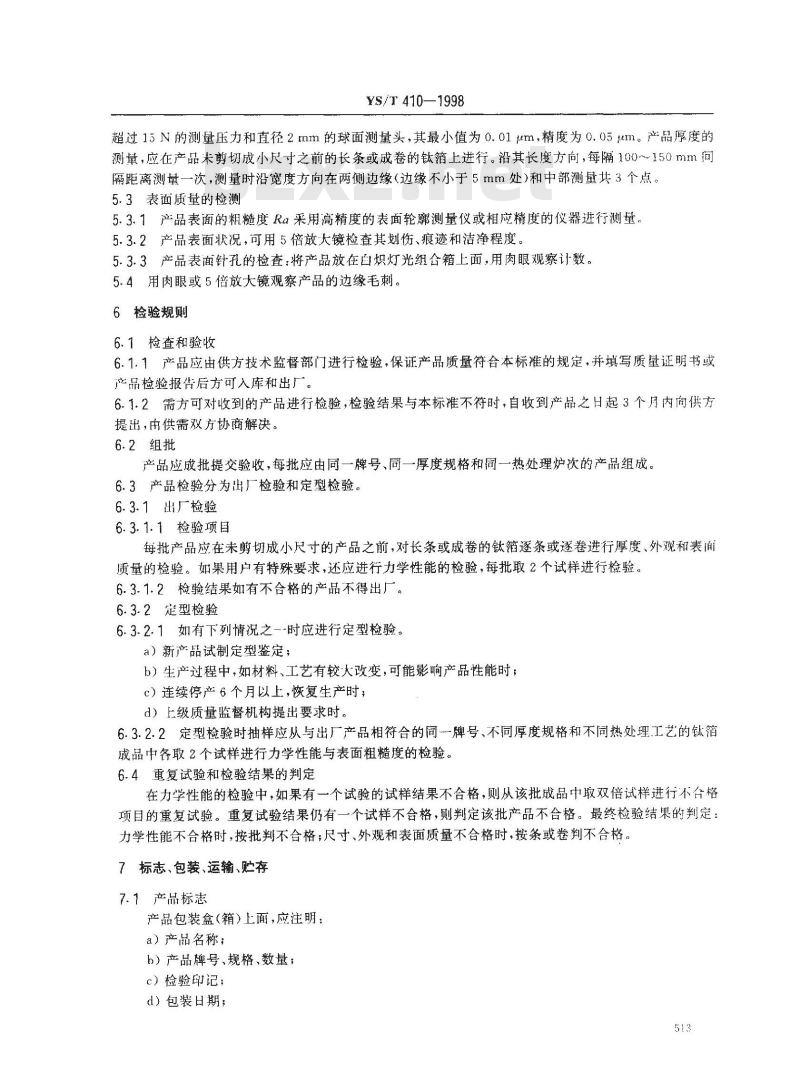

超过15N的测量压力和直径2mm的球面测量头，其最小值为0.01μm，精度为0.05um。产品厚度的测量，应在产品未剪切成小尺寸之前的长条或成卷的钛箔上进行。沿其长度方向，每隔100~150mm问隔距离测量一次，测量时沿宽度方向在两侧边缘（边缘不小于5mm处）和中部测量共3个点。5.3表面质量的检测
5.3.1产品表面的粗糙度Ra采用高精度的表面轮廓测量仪或相应精度的仪器进行测量5.3.2产品表面状况，可用5倍放大镜检查其划伤、痕迹和洁净程度。5.3.3产品表面针孔的检查：将产品放在自炽灯光组舍箱上面，用肉眼观察计数。5.4用肉眼或5倍放大镜观察产品的边缘毛刺。6检验规则
6.1检查和验收
6.1.1产品应由供方技术监督部门进行检验，保证产品质量符合本标准的规定，并填写质量证明书或产品检验报告后方可入库和出厂。6.1.2需方可对收到的产品进行检验，检验结果与本标准不符时，自收到产品之日起3个月内向供方提出，由供需双方协商解决。
6.2组批
产品应成批提交验收，每批应由同一牌号、同一厚度规格和同一热处理炉次的产品组成。6.3产品检验分为出厂检验和定型检验6.3.1出厂检验
6.3.1.1检验项目
每批产品应在未剪切成小尺寸的产品之前，对长条或成卷的钛箔逐条或逐卷进行厚度、外观和表面质量的检验。如果用户有特殊要求，还应进行力学性能的检验，每批取2个试样进行检验。6.3.1.2检验结果如有不合格的产品不得出厂。6.3.2定型检验
6.3.2.1如有下列情况之--时应进行定型检验。a）新产品试制定型鉴定；
b）生产过程中，如材料、工艺有较大改变，可能影响产品性能时；c）连续停产6个月以上，恢复生产时；d）上级质量监督机构提出要求时。6.3.2.2定型检验时抽样应从与出厂产品相符合的同牌号、不同厚度规格和不同热处理工艺的钛箔成品中各取2个试样进行力学性能与表面粗糙度的检验6.4重复试验和检验结果的判定
在力学性能的检验中，如果有一个试验的试样结果不合格，则从该批成品中取双倍试样进行不合格项目的重复试验。重复试验结果仍有一个试样不合格，则判定该批产品不合格。最终检验结果的判定：力学性能不合格时，按批判不合格；尺寸、外观和表面质量不合格时，按条或卷判不合格。7标志、包装、运输、贮存
7.1产品标志
产品包装盒（箱）上面，应注明：a）产品名称：
b）产品牌号、规格、数量：
c）检验印记；
d）包装日期；
e）供方名称，

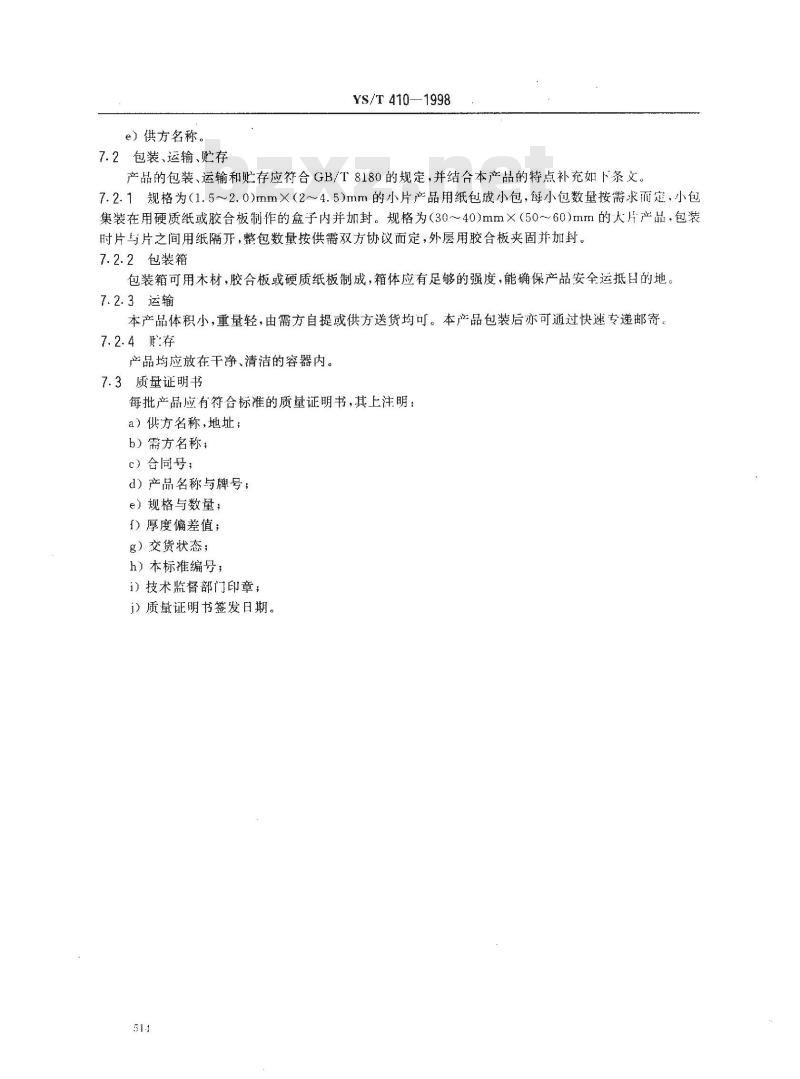

7.2包装、运输、贮存
YS/T 410-1998
产品的包装、运输和贮存应符合GB/T8180的规定，并结合本产品的特点补充如下条文。7.2.1规格为（1.5~~2.0)mm×（2~~4.5)mm的小片产品用纸包成小包，每小包数量按需求而定，小包集装在用硬质纸或胶合板制作的盒子内并加封。规格为（30～40)mm×（50~~60）mm的大片产品，包装时片与片之间用纸隔开，整包数量按供需双方协议而定，外层用胶合板夹固并加封。7.2.2包装箱
包装箱可用木材，胶合板或硬质纸板制成，箱体应有足够的强度，能确保产品安全运抵目的地。7.2.3运输
本产品体积小，重量轻，由需方自提或供方送货均可。本产品包装后亦可通过快速专递邮寄。7.2.4存
产品均应放在干净、清洁的容器内。7.3质量证明书
每批产品应有符合标准的质量证明书，其上注明：a）供方名称，地址；
b）需方名称；
c）合同号；
d）产品名称与牌号；
e）规格与数量；
{）厚度偏差值；
g）交货状态；
h）本标准编号；
i）技术监督部门印章；
ji）质量证明书签发日期。
YS/T 410-1998
附录A
（标准的附录）
钛箔拉伸试验条件
A1厚度为0.001～0.003mm的钛箔采用矩形试样，试样形状及尺寸见图A1。Bo
Lo一试样原始标距50mm±0.1mm;Ba-试样原始宽度15mm士0. 1mm；Ao一试样原始厚度，mm;L-试样总长度80mm;B一夹持部分宽度15mm图A1拉伸试样
2试验设备：
试验机：Instron1195
拉力：5kg
速度：0.5mm/min
A3试验方法：
电子拉力机
试样两端夹持部分复一层牛皮纸，试样两端平面夹头长度各为15mm，中间有效长度为50mm。518
