【通信行业标准(YD)】 移动通信移频中继机技术要求和测量方法

YD/T1008--1999

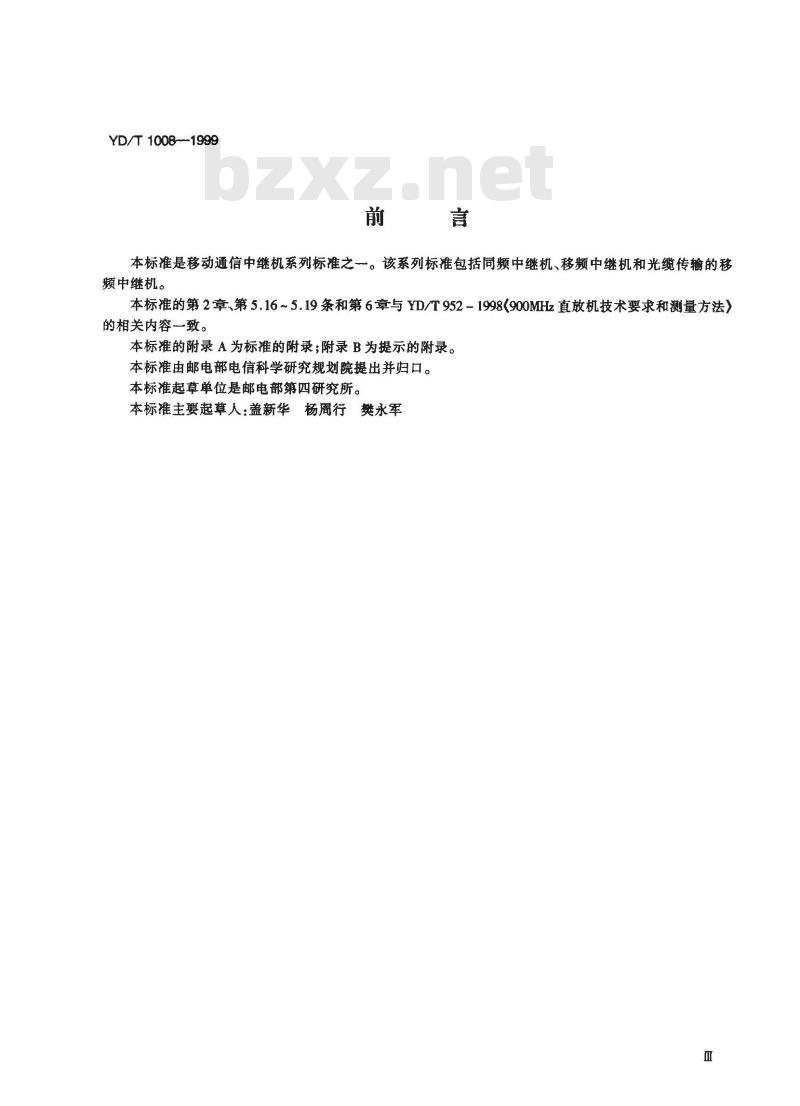

本标准是移动通信中继机系列标准之一。该系列标准包括同频中继机、移频中继机和光缆传输的移频中继机。
本标准的第2章、第5.16~5.19条和第6章与YD/T952-1998(900MHz直放机技术要求和测量方法）的相关内容一致。
本标准的附录 A为标准的附录;附录B为提示的附录。本标准由邮电部电信科学研究规划院提出并归口。本标准起草单位是邮电部第四研究所。本标推主要起草人：盖新华杨周行樊永军wwW.bzxz.Net

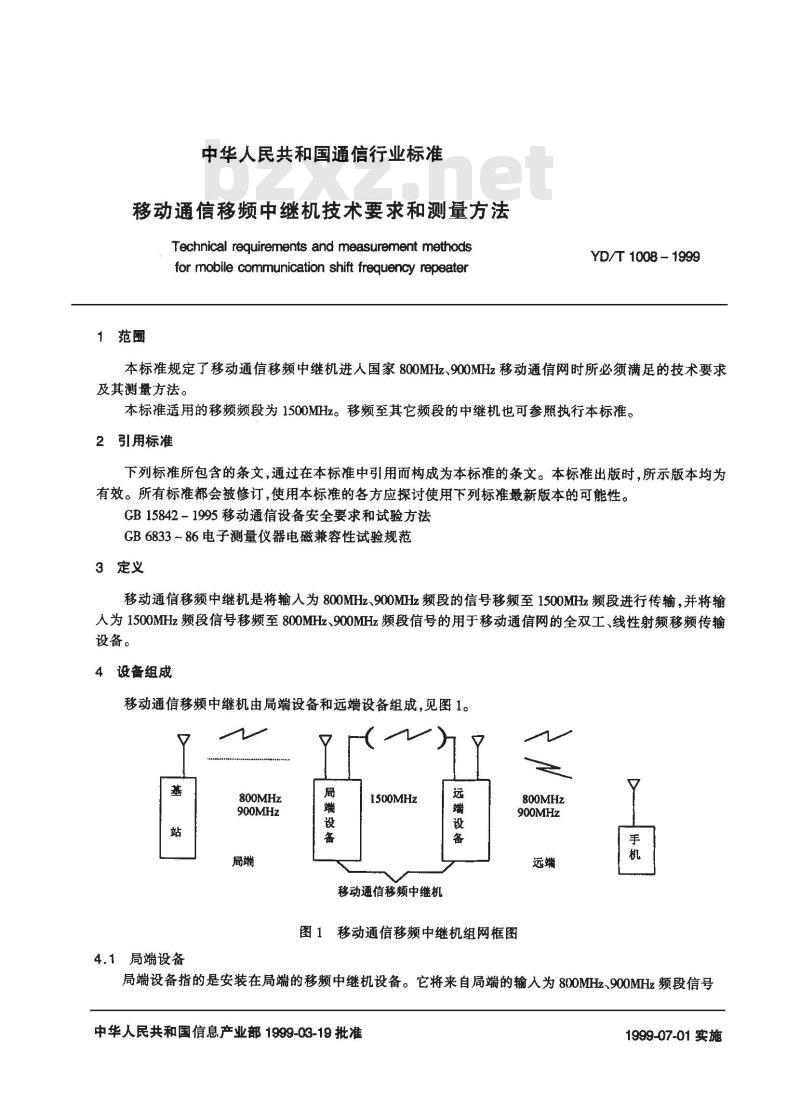

中华人民共和国通信行业标准
移动通信移频中继机技术要求和测量方法Technical reguirements and measurement methodsfor mobile communication shift frequency repeater1范围
YD/T 1008 - 1999
本标准规定了移动通信移频中继机进人国家800MHz、900MHz移动通信网时所必须满足的技术要求及其测量方法。
本标准适用的移频频段为1500MHz。移频至其它频段的中继机也可参照执行本标准。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB15842-1995移动通信设备安全要求和试验方法GB683386电子测量仪器电磁兼容性试验规范3定义
移动通信移频中继机是将输人为800MHz、900MHz频段的信号移频至1500MHz频段进行传输，并将输人为1500MHz频段信号移频至800MHz、900MHz频段信号的用于移动通信网的全双工、线性射频移频传输设备。
4设备组成
移动通信移频中继机由局端设备和远端设备组成，见图1。y
800MHz
900MHz
4.1局端设备
1500MHz
移动通信移频中继机
800MHz
900MHz
图1移动通信移频中继机组网框图局端设备指的是安装在局端的移频中继机设备。它将来自局端的输人为800MHz、900MHz频段信号中华人民共和国信息产业部1999-03-19批准1999-07-01实施
YD/T 1008 - 1999

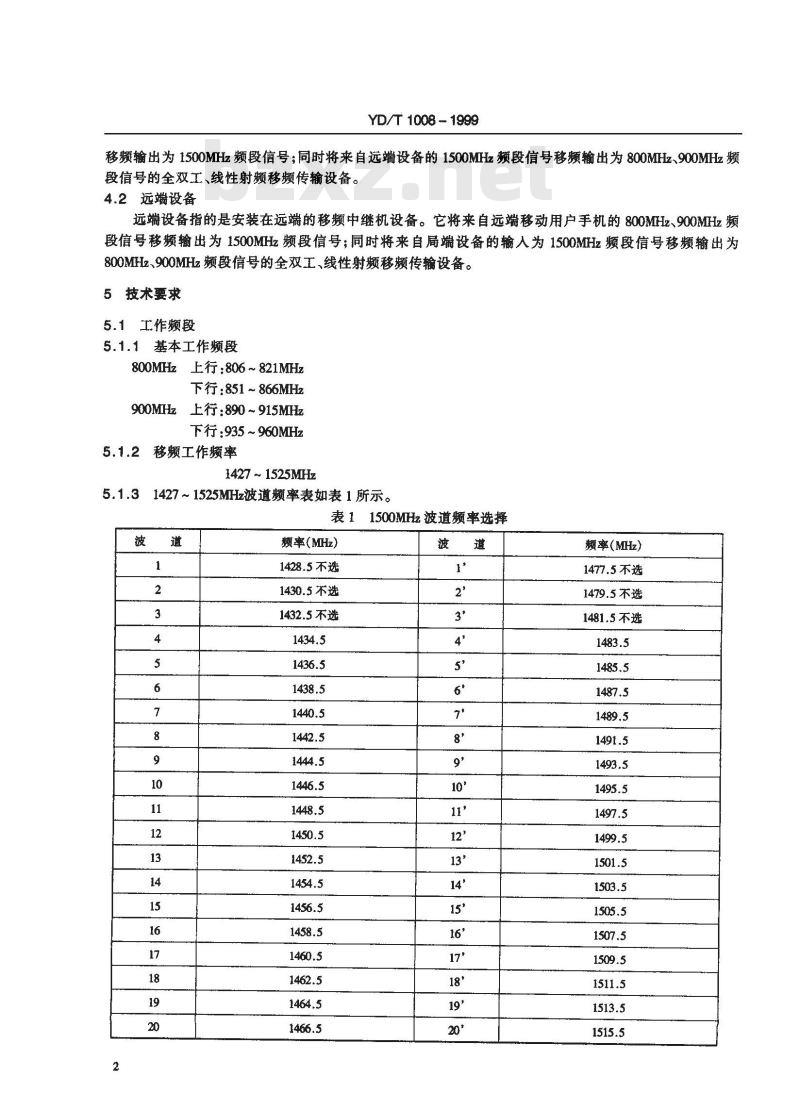

移频输出为1500MHz频段信号；同时将来自远端设备的1500MHz频段信号移频输出为800MHz、900MHz赖段信号的全双工、线性射频移频传输设备。4.2远端设备
远端设备指的是安装在远端的移频中继机设备。它将来自远端移动用户手机的800MHz、900MHz频段信号移频输出为1500MHz频段信号；同时将来自局端设备的输人为1500MHz频段信号移频输出为800MHz、900MHz频段信号的全双工、线性射频移频传输设备。5技术要求
5.1工作频段
5.1.1基本工作频段
800MHz 上行:806~ 821MHz
下行：851~866MHz
上行：890~915MHz
900MHz
下行：935~960MHz
移频工作频率
1427 ~ 1525MHz
5.1.31427~1525MHz波道频率表如表1所示。表1
11500MHz波道频率选择
癫率(MHz）
1428.5不选
1430.5不选
1432.5不选
率(MHz)
1477.5不选
1479.5不选
1481.5不选
5.2发信输出电平
频率(MHz）
1470.5不选
1472.5不选
1474.5不选
YD/T 1008 - 1999

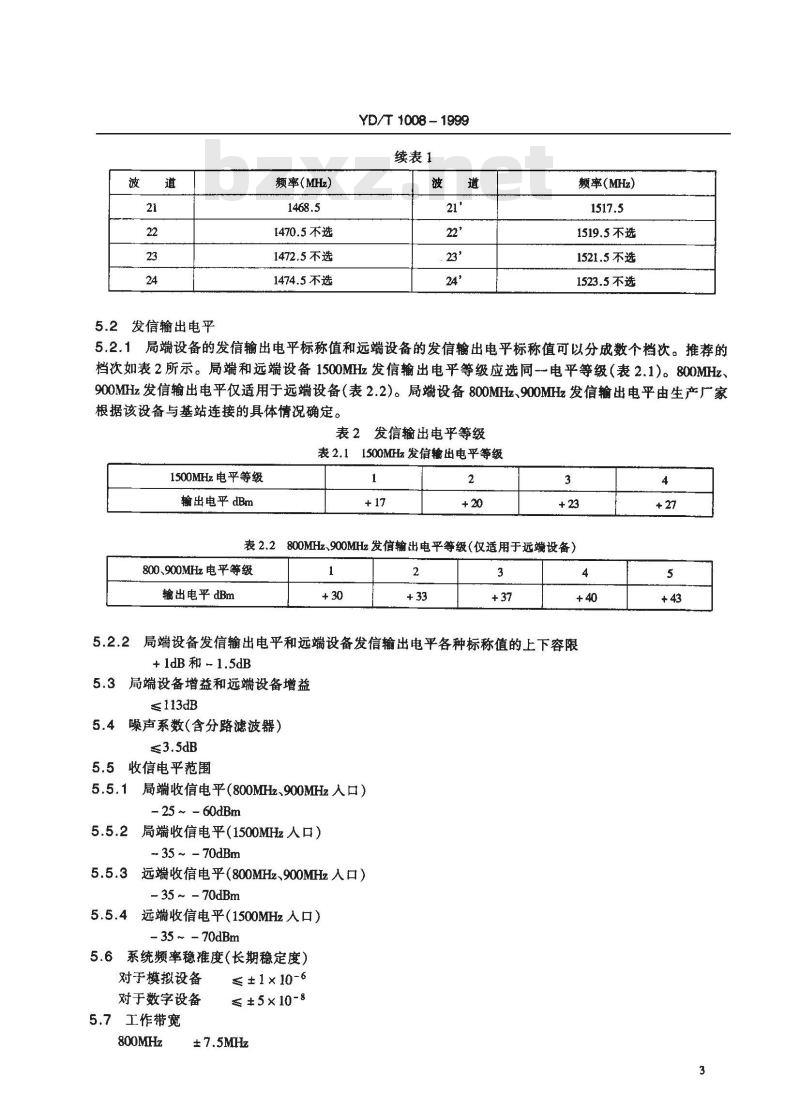

续表1
额率(MHz）
1519.5不选
1521.5不选
1523.5不选
5.2.1局端设备的发信输出电平标称值和远端设备的发信输出电平标称值可以分成数个档次。推荐的档次如表2所示。局端和远端设备1500MHz发信输出电平等级应选同电平等级（表2.1)。800MHz、900MHz发信输出电平仅适用于远端设备（表2.2）。局端设备800MHz、900MHz发信输出电平由生产厂家根据该设备与基站连接的具体情况确定。表2发信输出电平等级
表2.11500MHz发信输出电平等级1500MHz电平等级
输出电平dBm
表2.2800MHz、900MHz发信输出电平等级（仅适用于远端设备）800、900MHz电平等级
输出电平dBm
局端设备发信输出电平和远端设备发信输出电平各种标称值的上下容限+ 1dB 和 ~ 1.5dB
5.3局端设备增益和远端设备增益113dB
5.4噪声系数（含分路滤波器）
5.5收信电平范围
5.5.1局端收信电平（800MHz、900MHz人口）- 25 ~ - 60dBm
局端收信电平（1500MHz人口）
- 35 ~ - 70dBm
远端收信电平（800MHz、900MHz人口）- 35 ~ - 70dBm
远端收信电平（1500MHz入口）
- 35 ~ - 70dBm
5.6系统频率稳准度（长期稳定度）对于模拟设备
对于数字设备
5.7工作带宽
800MHz
≤±1×10-6
≤±5×10-8
900MHz
±12.5MHz

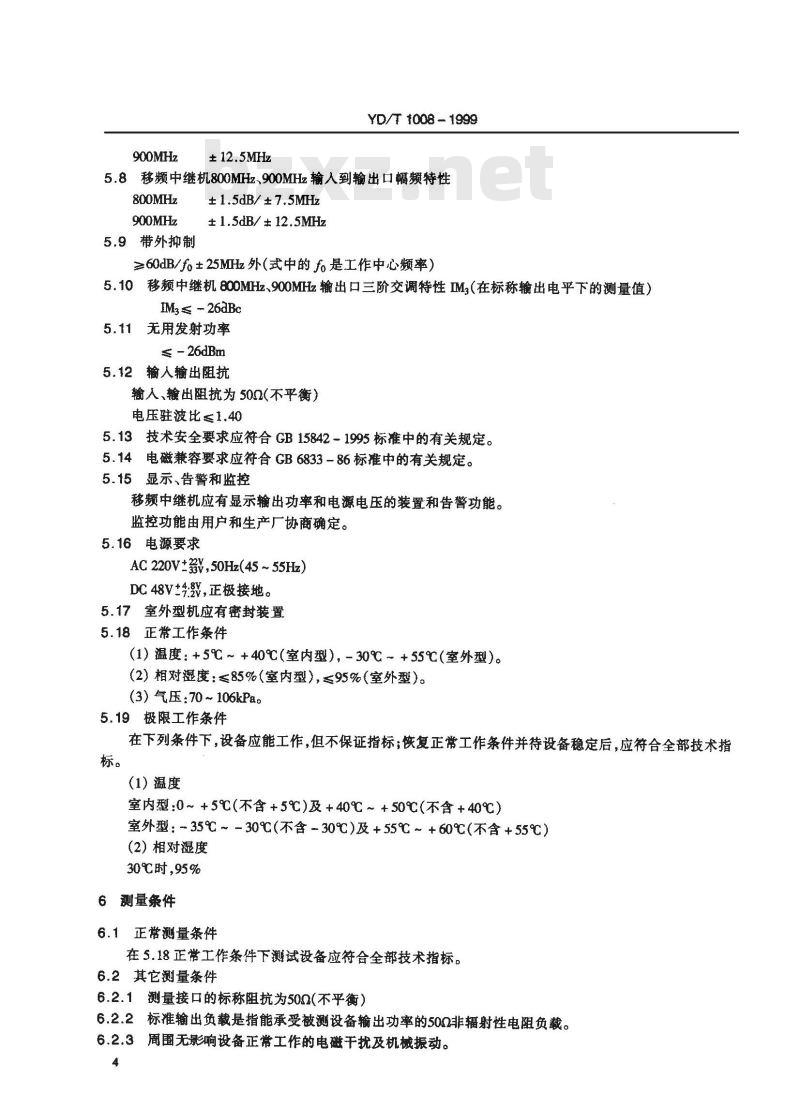

YD/T 1008 - 1999
5.8移频中继机800MHz、900MHz输入到输出口幅频特性800MHz
900MHz
5.9带外抑制
± 1.5dB/ ±7.5MHz
± 1.5dB/ ± 12.5MHz
≥60dB/fo±25MHz外（式中的fo是工作中心频率）5.10移频中继机800MHz、900MHz输出口三阶交调特性IMs（在标称输出电平下的测量值）IM3≤ - 26aBo
5.11无用发射功率
-26dBm
5.12输入输出阻抗
输入、输出阻抗为502（不平衡）电压驻波比≤1.40
5.13技术安全要求应符合GB158421995标准中的有关规定。5.14电磁兼容要求应符合GB6833-86标准中的有关规定。5.15显示、告警和监控
移频中继机应有显示输出功率和电源电压的装置和告警功能。监控功能由用户和生产厂协商确定。5.16电源要求
AC 220V+3V,50Hz(45~55Hz)
DC48Vt4V，正极接地。
5.17室外型机应有密封装置
5.18正常工作条件
(1）温度：+5℃~+40℃(室内型)，-30℃~+55℃(室外型)。(2）相对湿度：≤85%（室内型），≤95%(室外型）。(3)气压:70~106kPa。
5.19极限工作条件
在下列条件下，设备应能工作，但不保证指标；恢复正常工作条件并待设备稳定后，应符合全部技术指标。
(1）温度
室内型：0~+5℃不含+5℃）及+40℃~+50℃（不含+40℃）室外型：35℃-30℃（不含30℃）及+55℃~+60℃（不含+55℃）(2)相对湿度
30℃时，95%
6测量条件
6.1正常测量条件
在5.18正常工作条件下测试设备应符合全部技术指标。6.2其它测量条件
6.2.1测量接口的标称阻抗为502(不平衡）6.2.2标准输出负载是指能承受被测设备输出功率的502非辐射性电阻负载。6.2.3周围无影响设备正常工作的电磁干扰及机械振动。4
7测量方法
YD/T 1008 - 1999
在以下各项测试中，允许将局端设备与远端设备视为移动通信移频中继机的整机指标进行测试，某些指标测试项需将局端设备与远端设备分别测试。在以下各项测试中，被测局端设备或远端设备的标称输入电平是指使被测局端设备或远端设备的发信输出电平达到按照5.2节所选定的电平等级时的相应输人电平。该输人电平值应符合5.5节所规定的收信电平范围。
在以下各项测试框图中，局端设备和远端设备之间的衰减器用于模拟空间衰耗。7.1发信输出电平测量
7.1.1　定义　
发信输出电平是指移频中继机发信输出至标准负载的电平。共有4种指标测试：局端设备1500MHz发信输出电平和800MHz、900MHz发信输出电平测试；远端设备800MHz、900MHz发信输出电平和1500MHz发信输出电平测试。
7.1.2信号发生器输出端口连接被测移频中继机的局端设备或远端设备输入端口，被测移频中继机的输出端口经30dB功率衰减器连接到功率计。发信输出电平测试框图如图2所示。信号
发生器
业或远
30dB 功率
衰减器
功率计
图2局端及远端设备发信输出电平测量方框图7.1.3设置信号发生器的输出频率为被测局端设备或远端设备的工作中心频率；设置信号发生器的输出电平，为被测局端设备或远端设备的标称输人电平。7.1.4由功率计直接读电平值X(dBm）7.1.5被测设备的标称输出电平Pout=X+30（dBm）7.2移频中继机800MHz、900MHz输人到输出口幅频特性测量7.2.1定义
幅频特性是指设备有效工作频带内输人到输出端口信号的振幅频率特性，单位为dB。7.2.2将网络分析仪扫频信号发生器输出频率设置为移频中继机中心工作频率，输出电平设置为移频中继机输人电平的标称值，扫频带宽设置为大于等于工作带宽，测量框图如图3所示。扫频信号
发生器
衰减器A
或远蹦
或局蹦
30dB功率
衰减器
图3幅频特性测量方框图
业检波器
分析仪
7.2.3将网络分析仪检波头接到30dB功率衰减器输出端，由网络分析仪上直接观测其幅频特性值。7.3带外抑制测量
7.3.1定义
带外抑制指的是移频中继机对偏离中心频率有效占用频段范围以外的信号相对中心频率处的抑制能7.3.2将信号发生器输出端和被测移频中继机局端设备或远端设备输人端口相连，被测移频中继机输出端口经功率衰减器连接到频谱分析仪，测量框图如图4所示。7.3.3设置信号发生器的频率为被测移频中继机中心频率fo设置信号发生器的电平为被测移频中继机5
发生器
输人电平的标称值。
或远端
YD/T 1008 ~ 1999
或局端
衰减器
图4带外抑制测量方框图
分析仪
7.3.4频谱分析仪中心频率也调到fo，分辨率带宽（RBW）、视频带宽（VBW）、扫描时间（SWT)设置为自动挡位，将扫描宽度（SPAN)置于适当档位，输人衰减（ATT)调适当，垂直刻度调到1OdB/格，参考电平（REF）调到使屏幕上的信号幅度接近顶刻度，从频谱分析仪上读出信号电平L。（dBm)。7.3.5在以下范围内保持输入电平不变：100kHz ~ (fo - 15MHz)及(fo + 15MHz) ~ 4GHz(800MHz)100kHz ~(fo- 25MHz)及(fo +25MHz)~ 4GHz(900MHz)同步调整信号发生器频率和频谱分析仪中心频率，用频谱分析仪测量移频中继机输出信号电平，并取其中最大值Lmax。
7.3.6带外抑制A=Lo-Lmax(dB)。（A为带外抑制代表符号）7.4移频中继机800MH、900MHz输出口三阶交调特性测量7.4.1定义
三阶交调是指频率为fif2的等幅双音信号输人移频中继机后，由于非线性而在移频中继机输出口所产生的2fi-f2和2f2-fi频率分量与Jif2信号电平之差值，用dBc表示。7.4.2测量框图如图5所示。
发生器1
发生器2
合路器
可变衰减器 A
0~70dB
或远端
或局端
图5三阶交调特性测量方框图
30dB功率衰
分析仪
功率计
7.4.3设置信号发生器1的频率fi比被测移频中继机中心频率fo低2.5MHz，设置信号发生器2的频率f2比被测移频中继机中心频率fo高2.5MHz。设置信号发生器1和信号发生器2输出电平，并配合调整可变衰减器A的数值，使双音信号fivV2经可变衰减器送到移频中继机的局端设备或远端设备输入端口的电平分别比移颖中继机标称输人电平值低3dB。7.4.4将功率计用频谱分析仪代替，调整频谱分析仪中心频率为移频中继机中心频率，将扫描宽度（SPAN)置于适当档位，参考电平（REF)垂直刻度调到1OdB/格，将频谱分析仪其它各项测试设置放在自动位，从频谱分析仪上直接读出IM3，三阶交调失真产物等参数的相对关系如图6所示。7.5无用发射功率测量
7.5.1 定义
无用发射功率是指设备正常工作时无用频率分量的功率发射(包括带外发射和杂散发射)。7.5.2测量框图如图4所示。
7.5.3移频中继机处于正常工作状态。6
YD/T 1008 - 1999
20-2元2272-11
图6三阶交调失真产物示意图
7.5.4将信号发生器载频频率设置为被测移频中继机中心频率，再加标准调制信号。模拟为频偏3kHz(O-P值)的调频信号，数字为已调制CSM信号。7.5.5设置频谱分析仪的RBW为3kHz，VBW、SWT为自动位，灵敏度不够时，可人工改变VBW和RBW设置，SPAN、参考电平调适当，从移频中继机中心工作频率起分别调高或调低输出频率，在频谱分析仪上，观察9kHz～12.75GHz的频率范围内，所有无用发射频率分量的电平值。Px=L+1Lmaxl(dBm)(L为功率衰减器的读数，Px为无用发射功率）7.6移频中继机输人、输出电压驻波比(VSWR)测量7.6.1测量框图如图7所示。为确保测量仪器的安全，测量输出电压驻波比时应保证被测端口无信号输出。
扫频信号
发生器
开路器
短路器
测量桥
个Testin
分析仪
被测移频中继机
图7电压驻波比测量方框图
7.6.2将扫频信号发生器输出信号加到定向测量桥检波输人端口，被测设备端口接至定向测量桥测试端口。定向测量桥输出头直接接网络分析仪显示部分输人端口。7.6.3设置扫频信号发生器中心频率为被测移频中继机工作中心频率，扫频宽度为被测移频中继机带宽的1.2倍，输出电平调到0dBm。7.6.4将网络分析仪设置为反射测量，在开路、短路和标准负荷状态下对测量系统进行校准。7.6.5将定向测量桥测量端口接到被测移频中继机的输入或输出端口，用网络分析仪△CURSOR直接读出被测移频中继机输入或输出端口带内各频率点上的电压驻波比VSWR，有条件的应打印出测量曲线。应对局端设备和远端设备的1500MHz端口和800MHz、900MHz端口分别进行测试。7.7噪声系数测量
7.7.1测量框图如图8所示。首先对噪声系数测量仪进行校准。噪声系数
测量仪
噪声源
衰减器
局端或远端设
图8噪声系数测量方框图
YD/T 1008 - 1999
7.7.2将噪声源输出端接被测移频中继机局端设备或远端设备输入端，从噪声系数测量仪上直接读出被测移频中继机的噪声系数NF。7.8系统频率稳准度测量
7.8.1定义
移频中继机系统频率稳准度表示移频中继机在设备传输过程中对原有工作频率引人的总的频率偏差。
移频中继机系统频率稳准度测试框图如图9所示。频率
综合器
可变衰减器A
0～70dB
或远端
或局端
图9移频中继机系统频率稳准度测量方框图20dB
频率计
7.8.3频率综合器输出频率调至相应工作频率（为载波方式）。调整输出电平为0dBm，调整可变衰减器A衰减量，使移频中继机输人电平为标称值。7.8.4在固定衰减器输出端接频率计直接测量，并计算出其频率偏差。由于不同频率计测试灵敏度不同，固定衰减器的衰减值需要改变。8
A1功率计
频率范围：0.1~2000MHz
YD/T 1008 - 1999
附录A
（标准的附录）
测量用仪器及其准确度要求
功率测量范围：0~30W(可以由小功率计加扩展衰减器构成)。功率测量准确度：±10%
输人阻抗：50Q，VSWRin≤1.25
信号发生器
频率范围:0.1 ~2000MHz ≤±1×10-6输出电平：-60～+0dBm0.1dB/10dB可进行调频和 GSM数字调制。
输出阻抗：502,VSWRout≤1.25
A3固定衰减器
频率范围：DC～2000MHz
衰减值：30dB±0.3dB
功率：50W
阻抗：500,VSWR≤1.15
A4可变衰减器2台
频率范围：DC~2000MHz
衰减范围：0~70dB(1~10dB步进）。阻抗:500,VSWR≤1.15
A5标量网络分析仪（含扫频信号发生器、显示部分）频率范围：10Hz~2000MHz
源输出电平：80～+10dBm
测量范围：-60～+16dBm
A6矢量网络分析仪
频率范围:1~2000MHz
测试阻抗：502
频谱分析仪
频率范围：10kHz~18GHz
电平范围：-80～+30dBm
分辨率带宽：1kHz
A8噪声系数测量仪
频率范围：10~1600MHz
噪声系数测量范围:0~30dB
A9频率计
频率范围：10Hz～2000MHz
频率稳准度：≤1×10-9
A10频率综合器
频率范围:0.1~2000MHz
频率稳准度：≤1×10-9
输出电平：-60～+0dBm
输出阻抗50Q，VSWRout≤1.25
YD/T1008-1999
注1：所有满足上述要求的仪器或仪器组合均可使用。注2:所有测量用仪器均应经计量鉴定合格,并在计量有效期内使用。10
YD/T1008-1999
附录B
（提示的附录）
参考资料
无线电发射机杂散发射功率电平的限值和测量方法GB 13421 - 92
GB/T15942-95900MHz公用移动通信系统移动台进网技术要求及测量方法移动电话网络技术体制（试行）（1992.10)900MHzTDMA数字蜂窝移动通信系统设备总技术规范（1996.2）公用网900MHz蜂窝移动台进网检验要求（暂行规定）（1994.1）GSM05.05(PrETS300607）（phase2)无线发送和接收GSM11.10(PrETS300607)（phase2)移动台-致性规范GSM 02.07（phase2)移动台性能YD/T884-1996
900MHzTDMA数字蜂窝移动通信网移动台设备技术指标及测试方法YD/T883-1996
900MHzTDMA数字蜂窝移动通信网基站无线设备技术指标及测试方法YD/T 952 - 1998
900MHz直放机技术要求及测试方法11
