【通信行业标准(YD)】 B-ISDN用户网络接口(UNI)物理层规范

YD/T976—1998

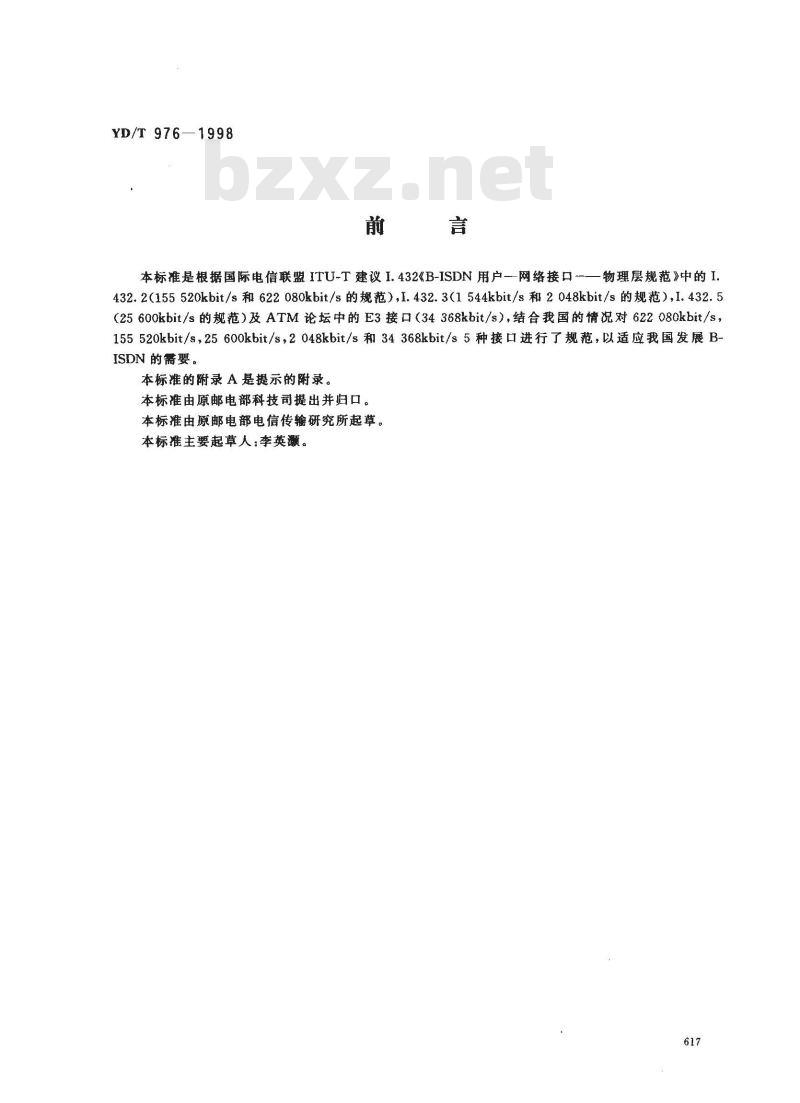

本标准是根据国际电信联盟ITU-T建议I.432《B-ISDN用户--网络接口--—物理层规范》中的I.432.2(155520kbit/s和622080kbit/s的规范），1.432.3(1544kbit/s和2048kbit/s的规范），I.432.5（25600kbit/s的规范）及ATM论坛中的E3接口（34368kbit/s），结合我国的情况对622080kbit/s，155520kbit/s，25600kbit/s，2048kbit/s和34368kbit/s5种接口进行了规范，以适应我国发展B-ISDN的需要。
本标准的附录A是提示的附录。
本标准由原邮电部科技司提出并归口。本标准由原邮电部电信传输研究所起草。本标准主要起草人：李英灏。

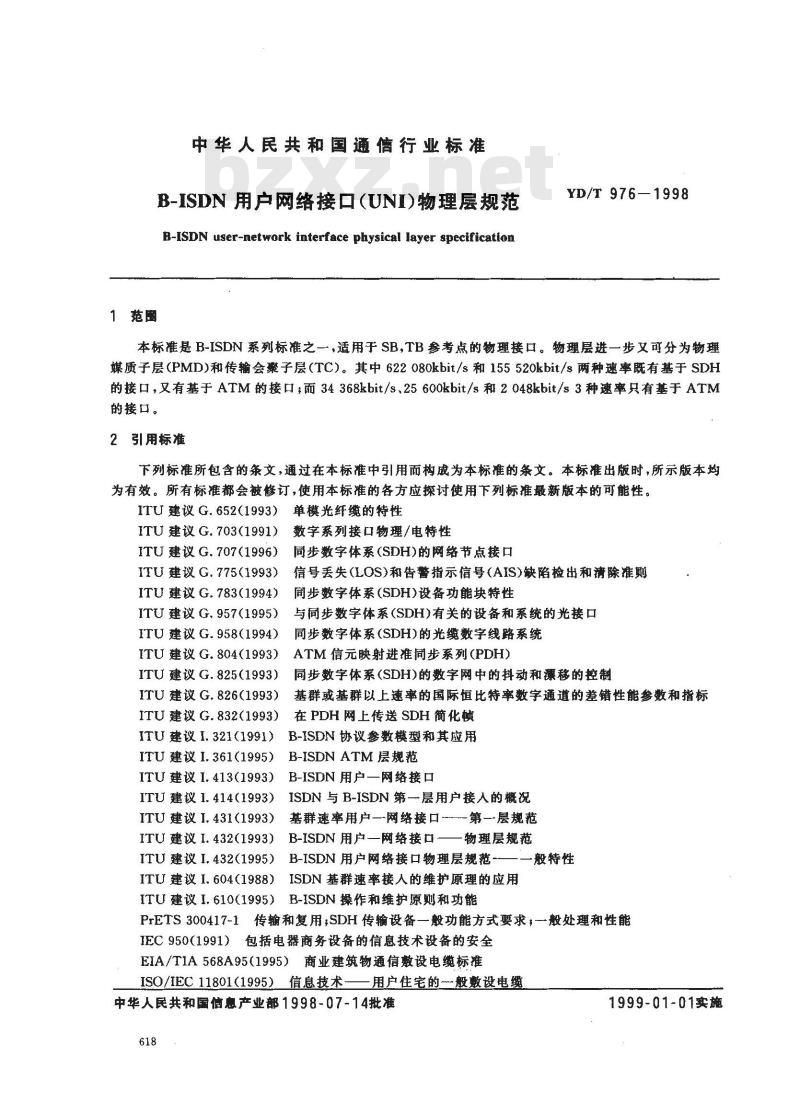

中华人民共和国通信行业标准
B-ISDN 用户网络接口(UNI)物理层规范B-ISDN user-network interface physical layer specification1范围
YD/T 976—1998
本标准是B-ISDN系列标准之一，适用于SB,TB参考点的物理接口。物理层进一步又可分为物理媒质子层(PMD)和传输会聚子层（(TC)。其中622080kbit/s和155520kbit/s两种速率既有基于SDH的接口，又有基于ATM的接口；而34368kbit/s、25600kbit/s和2048kbit/s3种速率只有基于ATM的接口。
2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。ITU建议G.652(1993）单模光纤缆的特性ITU 建议G.703(1991)
ITU 建议 G.707(1996)
数字系列接口物理/电特性
同步数字体系(SDH)的网络节点接口ITU 建议 G.775(1993)
信号丢失（LOS)和告警指示信号（AIS）缺陷检出和满除准则ITU 建议G.783(1994)
同步数字体系（SDH)设备功能块特性ITU 建议 G.957(1995)
与步数字体系（SDH)有关的设备和系统的光接口ITU 建议 G.958(1994)
ITU建议G.804(1993)
同步数字体系（SDH)的光缆数字线路系统ATM信元映射进准同步系列(PDH)同步数宇体系(SDH)的数字网中的抖动和漂移的控制ITU 建议G.825(1993)
ITU建议G.826(1993)
ITU建议G.832(1993)
基群或基群以上速率的国际恒比特率数字通道的差错性能参数和指标在PDH网上传送 SDH简化慎
ITU建议I.321(1991）B-ISDN协议参数模型和其应用ITU 建议 I.361(1995)
ITU建议I.413(1993)
ITU 建议 1.414(1993)
ITU建议I.431(1993)
ITU建议I.432(1993)
B-ISDN ATM层规范
B-ISDN 用户一网络接口
ISDN与B-ISDN第一层用户接入的概况基群速率用户一网络接口——第一层规范B-ISDN用户一网络接口——物理层规范ITU建议I.432(1995）B-ISDN用户网络接口物理层规范-——般特性ITU建议I.6041988）ISDN基群速率接人的维护原理的应用ITU建议I.610(1995）B-ISDN操作和维护原则和功能PrETS 300417-1传输和复用;SDH传输设备一般功能方式要求，般处理和性能IEC950（1991）包括电器商务设备的信息技术设备的安全EIA/TIA568A95（1995）商业建筑物通信设电缆标准ISO/IEC11801(1995）信息技术用户住宅的般数设电缆中华人民共和国信想产业部1998-07-14批准618
1999-01-01实施
IEC825一级安全要求

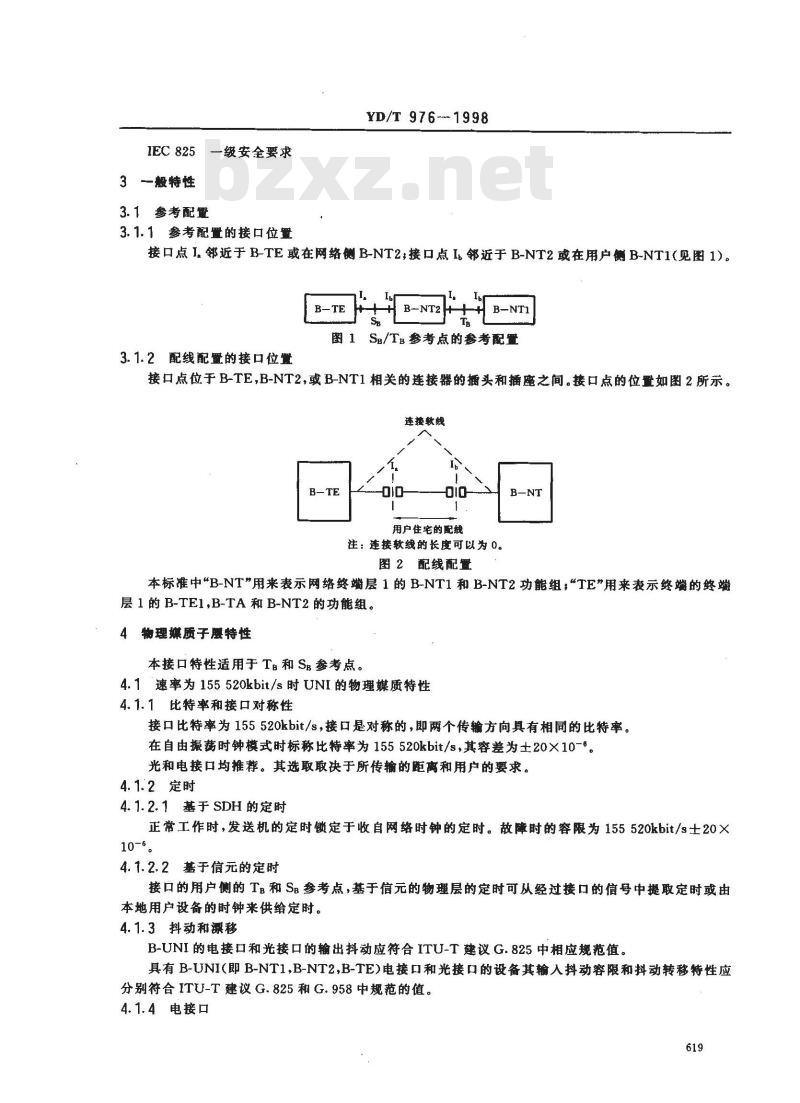

3一般特性
3.1参考配量
3.1.1参考配置的接口位置
YD/T 976---1998
接口点 I 邻近于 B-TE 或在网络侧 B-NT2;接口点 I 邻近于 B-NT2 或在用户侧 B-NT1(见图 1)。B-TE
B-NT2H
图 1SB/TB参考点的参考配置
3.1.2配线配置的接口位置
接口点位于 B-TE,B-NT2,或B-NT1相关的连接器的播头和插座之间。接口点的位置如图 2所示。连接软线
用户住宅的配线
注：连接软线的长度可以为0。
图2配线配置
本标准中\B-NT\用来表示网络终端层 1 的 B-NT1 和 B-NT2 功能组，“TE”用来表示终端的终端层1的B-TE1,B-TA和B-NT2的功能组。4物理媒质子腰特性
本接口特性适用于T：和SB参考点。4.1速率为155520kbit/s时UNI的物理媒质特性4. 1. 1比特率和接口对称性
接口比特率为155520kbit/s，接口是对称的，即两个传输方向具有相同的比特率。在自由振荡时钟模式时标称比特率为155520kbit/s，其容差为土20×10-6。光和电接口均推荐。其选取取决于所传输的距离和用户的要求。4.1.2定时
4. 1. 2. 1 基于 SDH 的定时
正常工作时，发送机的定时锁定于收自网络时钟的定时。故障时的容限为155520kbit/s士20×10-6。
4.1.2.2基于信元的定时
接口的用户侧的T和Ss参考点，基于信元的物理层的定时可从经过接口的信号中提取定时或由本地用户设备的时钟来供给定时。4.1.3抖动和漂移
B-UNI 的电接口和光接口的输出抖动应符合 ITU-T建议G.825 中相应规范值。具有 B-UNI(即 B-NT1,B-NT2,B-TE)电接口和光接口的设备其输人抖动容限和抖动转移特性应分别符合ITU-T建议G.825和G.958中规范的值。4.1.4电接口

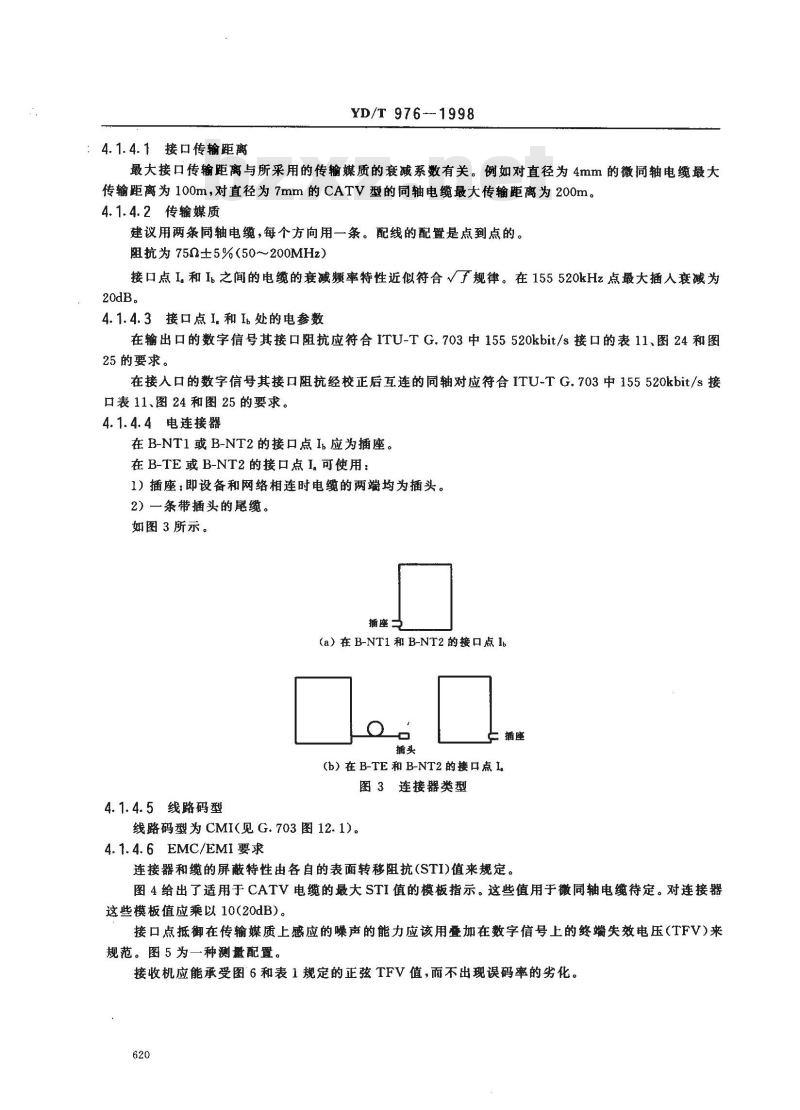

：4.1.4.1接口传输距离
YD/T 976---1998
最大接口传输距离与所采用的传输媒质的衰减系数有关。例如对直径为 4mm 的微同轴电缆最大传输距离为100m，对直径为7mm的CATV型的同轴电缆最大传输距离为200m。4.1.4.2传输媒质
建议用两条同轴电缆，每个方向用一条。配线的配置是点到点的。阻抗为75Q±5%(50～200MHz）
接口点I，和I，之间的电缆的衰减频率特性近似符合√于规律。在155520kHz点最大插人衰减为20dB。
4.1.4.3接口点I.和处的电参数
在输出口的数字信号其接口阻抗应符合ITU-TG.703中155520kbit/s接口的表11、图24和图25的要求。
在接人口的数字信号其接口阻抗经校正后互连的同轴对应符合ITU-TG.703中155520kbit/s接口表11、图24和图25的要求。
4.1.4.4电连接器
在B-NT1 或 B-NT2的接口点 I 应为插座。在B-TE或B-NT2的接口点I.可使用：1）插座：即设备和网络相连时电缆的两端均为插头。2）一条带插头的尾缆。
如图3所示。
(a）在 B-NT1 和 B-NT2 的接口点 Ib门
与插座
(b) 在 B-TE 和 B-NT2 的接口点 I.图3连接器类型
4.1.4.5线路码型
线路码型为CMI（见G.703图12.1)。4.1.4.6EMC/EMI要求

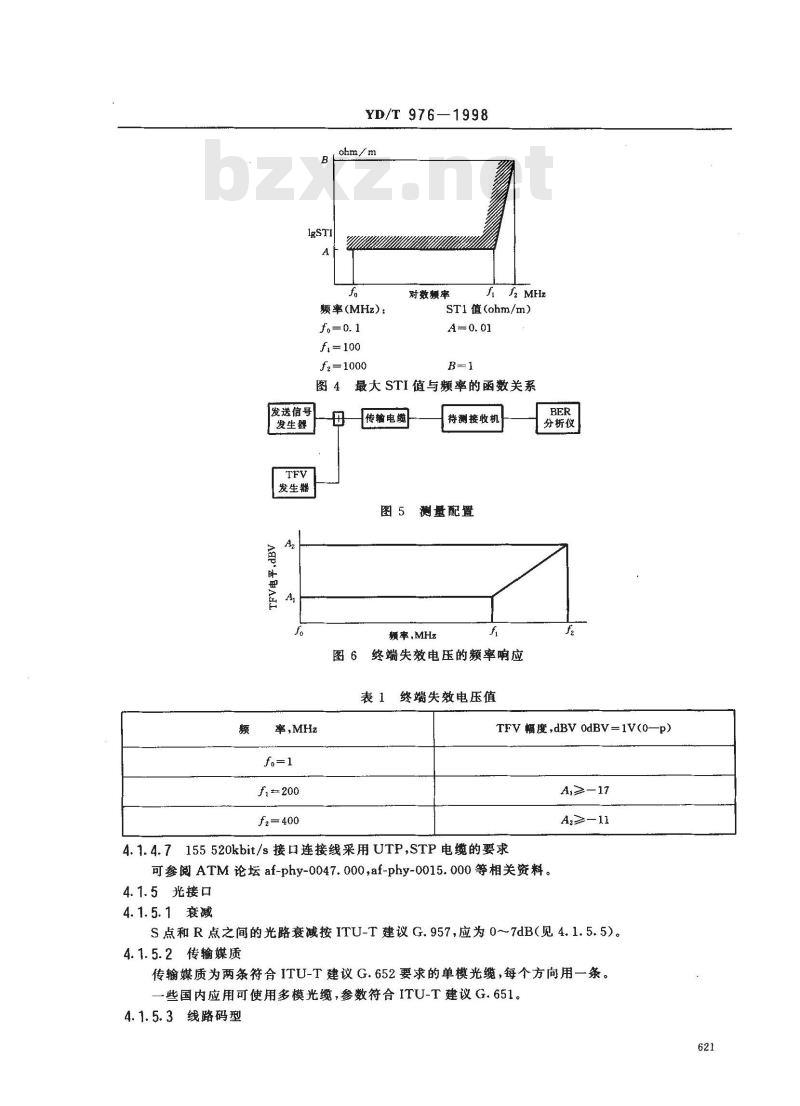

连接器和缆的屏蔽特性由各自的表面转移阻抗(STI)值来规定。图4给出了适用于CATV电缆的最大STI值的模板指示。这些值用于同轴电缆待定。对连接器这些模板值应乘以10（20dB）。接口点抵御在传输媒质上感应的噪声的能力应该用登叠加在数字信号上的终端失效电压（TFV)来规范。图5为一种测量配置
接收机应能承受图6和表1规定的正弦TFV值，而不出现误码率的劣化。620
YD/T976—1998
颊率(MHz)：
ff=100
fz=1000
发送信号
发生器
发生器免费标准下载网bzxz
对数题率
f2 MHz
ST1 值(ohm/m)
最大 STI 值与频率的函数关系
传输电缆
待测接收机
图5测量配置
额率，MHz
图6终端失效电压的频率响应
表1终端失效电压值
率，MHz
f2=400
分析仪
TFV幅度,dBV OdBV=1V(0—p)
A≥-17
Az≥—11
4.1.4.7155520kbit/s接口连接线采用UTP,STP电缆的要求可参阅ATM论坛af-phy-0047.000,af-phy-0015.000等相关资料。4.1.5光接口
4.1.5.1衰减
S点和R点之间的光路衰减按ITU-T建议G.957,应为0～7dB(见4.1.5.5)。4.1.5.2传输媒质
传输媒质为两条符合ITU-T建议G.652要求的单模光缆，每个方向用一条。-些国内应用可使用多模光缆，参数符合ITU-T建议G.651。4.1.5.3线路码型
YD/T 976—1998
线路码型为NRZ，并规定发光时为二进制1”，不发光时为二进制0”。消光比应符合ITU-T建议G.957(I-1)的要求（即最小消光比为8.2dB）。4.1.5.4工作波长
工作波长在1310nm波段（第二窗口）。4.1.5.5输入和输出口特性
参数应符合ITU-T建议G.957(I-1）。一些国内应用可使用多模光缆。其光参数符合 ITU-T建议G.651。接口点I.和I的特性与ITU-T建议G,957规定的S和R“参考点”相对应。规范了相应收、发信机和光路的参数。连接器作为设备的一部分考虑，而不属于光部分。4.1.5.6光连接器
在 B-NT1 或 B-NT2 的接口点 I 应为插座。在 B-TE或 B-NT2 的接口点 I。可使用：1）插座：即设备和网络相连时光缆的两端均为插头。2）一条带插头的尾缓。
如图3所示。
4.1.5.7安全要求
即使在失效的情况下也要保证达到IEC825一级安全要求。4.2速率为622080kbit/s时UNI的物理媒质特性本接口特性适用于 Te 和 SB 参考点。4.2.1比特率和接口对称性
接口比特率至少一个方向为622080kbit/s。已确定了下述接口1）不对称接口，即一个方向为622080kbit/s，另一个方向为155520kbit/s。2）对称接口，两个方向均为622080kbit/s。注：其他方案待定。
若选1），155520kbit/s应符合本标准第4.1条的特性。在自由振荡时钟模式时标称比特率为622080kbit/s，其容差为士20×10-64.2.2定时
4. 2. 2. 1 基于 SDH 的定时
正常工作时，发送机的定时锁定于收自网络时钟的定时。故障时的容限为622 080kbit/s土20×10-。
4.2.2.2基于信元的时
接口的用户侧的T和SB参考点，基于信元的物理层的定时可从经过接口的信号中提取定时或由本地用户设备的时钟来提供定时。4.2.3抖动和源移
B-UNI的电接口和光接口的输出抖动应符合ITU-T建议G.825中相应规范值。具有 B-UNI(即 B-NT1,B-NT2,B-TE)电接口和光接口的设备其输人抖动容限和抖动转移特性应分别符合ITU-T建议G.825和G.958中规范的值。4.2.4电接口
电接口的可实现性待定。
4.2.5光接口
4.2.5.1衰减
S点和R点之间的光路衰减应在0～7dB范围内(见4.2.5.5)。4.2.5.2.传输媒质
YD/T 976—1998
传输媒质为两条符合ITU-T建议G.652要求的单模光缆，每个方向用一条。4.2.5.3线路码型
线路码型为NRZ。并规定发光时为二进制\1”，不发光时为二进制\0”。消光比应符合ITU-T建议G.957(I-4)的要求，即最小消光比为8.2dB。4.2.5.4工作波长
工作波长应在1310nm波段（第二窗口）。4.2.5.5输人和输出口特性
光参数应符合ITU-T建议G.957(I-4）。一些国内应用可使用多模光缆，其光参数符合ITU-T建议G.651。
接口点I。和 I 的特性与 ITU-T建议G.957 规定的 S和R参考点”相对应，规范了相应收、发信机和光路的参数。连接器作为设备的一部分考虑，而不属于光缆部分。4.2.5.6光连接器
在B-NT1和B-NT2的接口点I应为插座。在 B-TE 和 B-NT2 的接口点 I.可使用：1）插座，即设备和网络相连时电缆的两端均为插头。2）为一条带插头的尾缆。
如图3所示。
4.2.5.7安全要求
即使在失效的情况下，也要保证达到IEC825一级安全要求。5传输会聚子屋提供的功能
5.1传送能力
5. 1. 1 基于 SDH
5.1.1.1155520kbit/s的接口
除去物理层开销信元，对ATM信元（用户信息信元，信令信元和OAM信元，未指定的信元以及用于信元速率解耦的信元），可用的比特率为149760kbit/s。5.1.1.2622080kbit/s的接口
除去物理层开销信元，对ATM信元（用户信息信元，信令信元和OAM信元，未指定的信元以及用于信元速率解耦的信元）可用的比特率为599040kbit/s。5.1.2基于信元
5.1.2.1155520kbit/s的接口
对基于信元的系统，物理层开销信元包括物理层OAM信元和空闲信元。传送能力为149760kbit/s。5.1.2.2622080kbit/s的接口
对基于信元的系统，物理层开销信元包括物理层OAM信元和空闲信元。传送能力为599040kbit/s。5. 2传送规定的 TC 功能
5. 2. 7 基于 SDH
5.2.1.1155520kbit/s接口结构
接口比特流有一个如ITU-T建议G.707所述的SDH外部。懒结构如图7所示。SDH恢的同步扰码器如G.707所述。
ATM信元首先映射进C-4，然后随VC-4通道开销（见图7)映射进VC-4容器。ATM信元边界与STM-1字节边界对准。因为C-4容量（2340字节）是信元长度（53字节）的整数倍，-个信元可以跨越C-4 边界。
AU-4指针（在 SOH中的字节H1和H2)用于找出VC-4的第一个字节。通道开销（POH)字节J1，623
YD/T 976—1998
B3,C2和C1 已使用了，剩下的 POH字节使用待定。建议中所表示均为二进制格式，在字节中的比特编号如图8所示从左向右发送。9字节
AU-4PTF
传输方向
261字节
EEEEEEEEEEEEEEEE
STM-1SOH结构
AAAA2A2A2JO
VC-4 POH
HyyHH3H3H3
B2B2B2
ATM信元
53字节
I\ all Is byte
Y 1001sS11 (S bits are unspecified)图7基于SDH的UNI155520kbit/s赖结构MSB2341567
发送的第一个比特
，发送的最后一个比特
注，本图的比特编号与 ITU-T建议 1.361的习惯不同,它是与 ITU-T 建议 G.707相同。图8在一个字节内比特传送的次序5, 2. 1.2622 080kbit/s 接口结构接口比特流有一个如建议G.707所述的SDH的外部恢。AU-4-4C结构如ITU-T建议G.707所规定。如图9所说明。SDH赖伺步扰码器的应用如G.707所述。ATM信元流首先映射进C-4-4C，然后与VC-4-4C通道开销（见图9)-起包进VC-4-4C。ATM信元边界与STM-4字节边界对准，因为C-4-4C容量（9360字节）不是信元长度（53字节）的整数倍，因此信元可以跨越C-4-4C边界。
AU-4指针用于找出VC-4-4C的第一个字节。通道开销字节J1，B3,C2，和G1已使用了，剩下的POH字节的使用待定。
5.2.1.3OAM的实现
SDH物理层功能传输开销的安排（如ITU-T建议I.610表1所示）的传输开销的安排如表2所示。这些开销的使用（即愤定位，AU指针产生/解释，比特间插偶校验(BIP)码计算等）应与SDH网络节点接口的建议G.707规定的一致。
9×4字节
AU指针
VC--4 -4C
261×4字节
YD/T 976-
—1998
ATM净负荷：599 040kbit／ s
STM-4 SOH结构
AAAATAAA1AAATAAA2AZA2AZAA2AZAZA2AAA2 fOB1！
AU指针
B2B2B2B2B2B2B2B2B2B2B2B2
2z2M1 z2z2zz2z222z2
ATM信元
53字节
图9基于SDH的UNI622080kbit/s顿结构表2在B-UNI的SDH开销字节安排
STM段开销
JO（注7）
K2(比特6～比特8)
M1（注5）
VC通道开销
G1(比特1～比特 4)
G1（比特5）
顿定位
再生段踪迹
再生段差错监测（注2)
复用段差错监测
AU AIS,AU-4 指针
指针激活
段AIS/段RDI（注7)
段远端差错指示(REI）
接入点 ID/证实
通道差错监测
通道信号标记
通道远媚差错指示(REI)
通道 RDI(注 6)
仅列与OAM功能实现有关的字节编码1
经 UNI 的再生段差错监视B1 取决于应用，所以作为选用项。2
编码(注 1)
BIP-24(155 520kbit/s)
BIP-24(622080kbit/s)
全“1”
111/110
B2差错计数
BIP-8ATM信元（注3）
B3 错计数
用作ATM信元净负荷信号标签编码是“00010011”。本表比特编号与建议 I.361 的习惯编法不同，但与 ITU-T建议 G.707的相符。份
使用ITU-T建议G.707中的符号，对155520kbit/s接口情况使用S(9,6,1)字节的比特（比特2～比特8）；对622080kbit/s接口情况使用S(9,4,3)字节的比特（比特2～比特8)。6 B-UNI 的复用段(MS-AIS)的应用待定。7这些字节的用途待定。
5.2.1.3.1维护信号
YD/T 976-1998
物理层规定了两种类型的维护信号用来指示传输失效的检出和定位。这些信号是：一告警指示信号（AIS）
一远端缺陷指示（RDI）
它可同时用于SDH物理层的段层和通道层。当检出失效并告警时，AIS用于通知传输方向相关的终结点。
远端缺陷指示(RDI)用于当检出失效时，在传输相反方向通知相关的终结点。通道RDI用于沿通道发生失效时，在传输相反方向通知相关的终结点。通道RDI也可用来指示信元定界的丢失。
段和通道AIS或RDI的产生和检出应符合ITU-T建议G.707。用RDI来区分终端和适配功能之间的缺陷待定。
这些信号的进一步描述见本标准第6章OAM运作功能。5.2.1.3.2传输性能监视
经 UNI 的传输性能监视检出和报告传输差错。与 SDH 的段和通道相对应的维护流F2 和F3(图 4/1.610)提供性能监视。
在SDH段（F2流）上游信号的监视是用BIP-24或BIP-96插人B2字节（分别对155320kbit/s和622080kbit/s），下游信号的监视是由远端差错指示（REI)来进行。差错计数是从比较在远端上游信号的B2值与计算出的BIP得到的。并插在Z2字节域送回：它向近端段终结点报告其下游信号差错性能REI。
与SDH段相类似，SDH通道（F3流）上游信号的监视是用B3字节的BIP-8来进行的，下游信号的监视用G1字节的比特 1~4的通道REI来进行。经UNI的再生段监视（F1流）是选用。若需要，上游信号用B1字节的BIP-8来监视。SDH段开销不提供监视下游信号的能力。
进一步的规定在ITU-T建议G.707中说明。5.2.1.3.3控制通信
经UNI的段层通信通路和公务联络不作要求也不提供。附加功能：例如环回（或其等效功能）或通道层通信通路待定。K1和K2宇节(比特1~比特5)用作经UNI的自动保护倒换待定。5.2.2基于信元
5.2.2.1格式结构
对于155520kbit/s和622080kbit/s的接口结构可由连续信元流组成，每个信元由53个字节组成。
相邻的物理层信元最大间隔为26个ATM层信元。26个ATM层信元后加人一个物理层信元以适配传送能力到接口速率。
物理层信元可以是空闲信元”也可是物理层OAM信元，取决于所要求的OAM功能。5.2.2.2OAM的实现
物理层OAM信元用来传送物理层OAM信息。由所需的OAM功能决定插人多少OAM信元，但工作状态下最多为每27个信元流中含一个物理层OAM信元（PL-OAM)，至少每512个信元流中含一个PL-OAM信元，公认在一些阶段，例如在启动时，希望增加PL-OAM信元的插人率以改善系统的响应。增加PL-OAM信元的插入率的功能要求待定。仅当信元流实际实现时这些空隙才会用到。公认不是全部应用需要所有信元流来实现。5.2.2.3OAM信元识别
ITU-T建议I.610规定了在信头使用的指定图案由维护信元携带的3种类型PL-OAM流识别。626
F1再生器级，
F2数字段级，
F3传输通道级。
YD/T 976-1998
F1信元携带了用于再生器级的OAM功能。这个流周期地插在信元流中，若这些PL-OAM信元优先于ATM信元进行处理，就不会限制ATM层的传送能力。
OAM流F2不使用。相应的功能由F3OAM流来支持。因为没有传输恢通过基于信元的UNI。F3信元携带了用于传输通道级OAM功能。这些流周期地插人到信元流中去。若这些PL-OAM信元优先于ATM信元进行处理，就不会限制OAM层的传送能力。
物理层的OAM信元必须有一个统一的信头，以便在接收机的物理层可以正确地识别。图案如表3所示。这是扰码前的信头图案。在这些预留值中可能需要识别其他信头值供物理层使用,以安排将来识别OAM流（见ITU-T建议1.361)待定。
表3OAM信元识别的信头图案
字节1
00000000
00000000
字节2
00000000
00000000
字节3
00000000
00000000
字节4
00000011
00001001
字节5
HEC=有效码
01011100
HEC=有效码
01101010
注：当物理层OAM信元不通过ATM层时，从ATM层的观点，这些独立的域中的任何一个都是没有意义的。5. 2. 2. 4
信息域中 OAM功能的安排
F1PL-OAM和F3PL-OAM信元的字节安排暂如图10所示。1
0 0 0 0 0 ONIC(2)
NIC(8)(注 1)
NMB-EDC
EDC-B1
EDC-B2
EDC-B3
EDC-B4
EDC-B5
EDC-B6
EDC-B7
EDC-B8
信息域OAM功能安排
RDI(1)(注 2)
NMB-EB
TEB(注 3)
CEC(2)
CEC(8)(注 4)
YD/T 976—1998
字节4的比特2为MSB，字节5的比特1为LSB。1
2字节30的比特1为RDI，比特2到比特8编码如下：00000011:RDI 由 AIS 触发
00000101:RDI由LOS触发
00000111:RDI 由 LOM 触发
00001001:RDI由LCD触发
比特 4到比特8剩下的码留作将来使用。3当不使用字节时，编码6AHEX。4字节 47的比特2为MSB,字节 48的比特1为LSB。图10（完）
对F3流规定了下面的信息域：
一PL-OAM序号（PSN）：与信元丢失和插人相比设计成有足够大的周期。PSN分配了8bit，可计数到模256。
一包含的信元数（NIC)：给出了包括前一个和现在的F3PL-OAM信元之间的信元数。这个信息域长度建议监视512个信元（暂定）。对155520kbit/s最大值为375个信元，对622080kbit/s最大值为511个信元。它包括ATM信元数和空闲信元数。但不包括PL-OAM信元。下面定义的信息域中包括传输通道差错监视和报告。1）监视块的大小(MBS)
折衰考虑效率和监视准确度,MSB应固定在一定的信元范围内，对155520kbit/s接口其信元范围为15～47个以内。对622080kbit/s接口其信元范围为36~~64个以内。2）监视的块数（NMB-EDC)
给出本信元和前-个F3OAM信元之间的块数。其意为误块检出编码是包括在后随的NMB-EDC字节中，建议的上限值NMB-EDC一8bit。3）差错检测码（EDC)
这个码是用BIP-8计算MBS信元的块，每个监视块重复一次，每块安排一个字节。4）远端监视块数（NMB-FE）
给出了后随字节中传输通道远端差错块数，建议NMB-FE=8bit，安排一个字节。5）传输通道远端误块（TP-FEBE），（EB1,EB2，·EB8）：报告了每一块中的违背偶校验的数。在BIP-8中指示违背偶校验必须要有 4个比特。当 NMB-EB=8bit 时，总共需有 4个字节。6）传输通道远端总误块（TEB)
在两个相邻F3OAM信元之间给出的总的误块数与G.862附录D定义的异常a1到a4相一致。当这个信息域不用时，其十六进制编码为6A。传输通道告警指示信号（TP-AIS)安排了一个字节（建议为全\1\）。传输通道远端缺陷指示（TP-RDI)安排了一个比特。当检出LCD，LOM,LOS缺陷中的个时或AIS 时为失效。
信元差错控制（CEC)：用来检出信元净负荷的差错，建议用CRC10。备用信息域（R）：装空闲信元字节的图案。对F1流规定了下述的信息域：
一PL-OAM序号（PSN）：与信元丢失及插人相比设计成有足够大的周期。PSN分配了8bit，可计数到模256。包含的信元数（NIC)：给出了包括前一个和现在的F1PL-OAM信元之间的信元数。这个信息域长度建议监视512个信元（暂定）。628
