【通信行业标准(YD)】 提供帧中继数据传输业务的公用数据网之间的网络-网络接口

YD/T 969

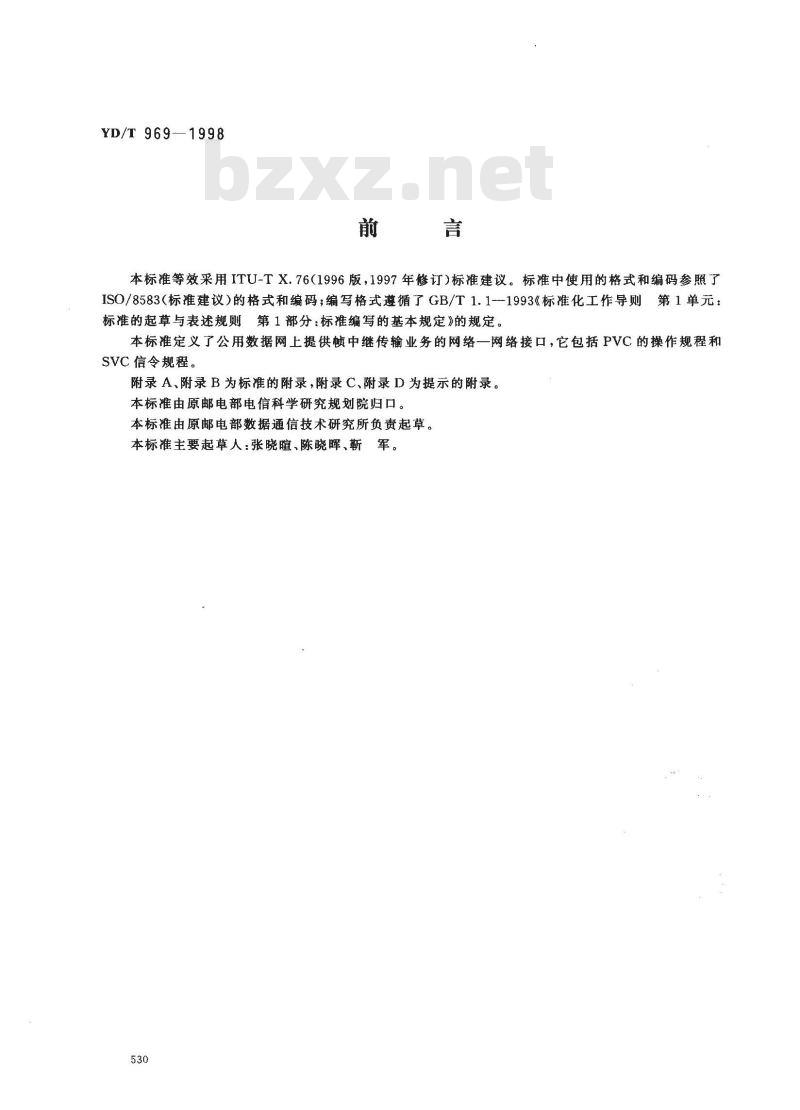

本标准等效采用ITU-TX.76(1996版，1997年修订)标准建议。标准中使用的格式和编码参照了ISO/8583(标准建议）的格式和编码；编写格式遵循了GB/T1.1--1993《标准化工作导则第1单元：
标准的起草与表述规则第1部分：标准编写的基本规定》的规定。本标准定义了公用数据网上提供恢中继传输业务的网络一网络接口，它包括PVC的操作规程和SVC信令规程。
附录 A、附录B为标准的附录,附录 C、附录 D为提示的附录。本标准由原邮电部电信科学研究规划院归口。本标准由原邮电部数据通信技术研究所负责起草。本标主要起草人：张晓暄、陈晓晖、靳军。530
1范围

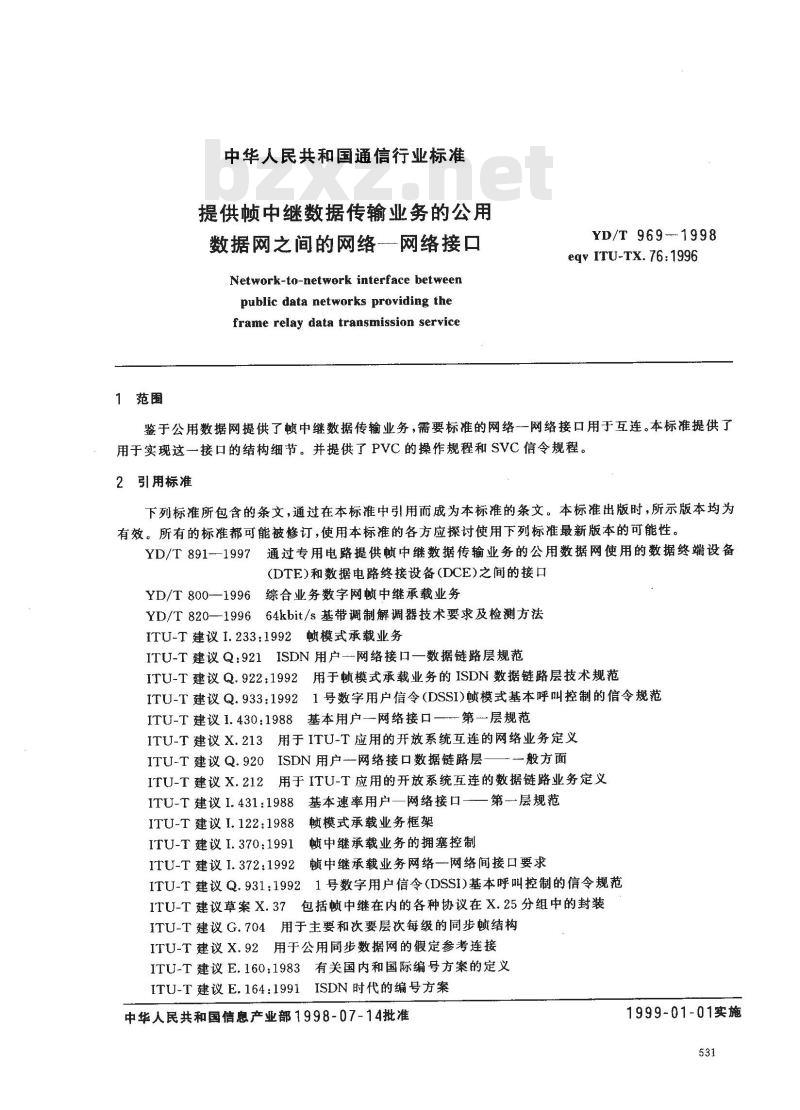

中华人民共和国通信行业标准
提供顿中继数据传输业务的公用数据网之间的网络一网络接口
Network-to-network interface betweenpublic data networks providing theframe relay data transmission serviceYD/T 969--1998
eqv ITU-TX.76:1996
鉴于公用数据网提供了赖中继数据传输业务，需要标准的网络一网络接口用于互连。本标准提供了用于实现这接口的结构细节。并提供了PVC的操作规程和SVC信令规程。2引用标准
下列标准所包含的条文，通过在本标准中引用而成为本标准的条文。本标准出版时，所示版本均为有效。所有的标准都可能被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。YD/T891-1997通过专用电路提供顿中继数据传输业务的公用数据网使用的数据终端设备(DTE)和数据电路终接设备(DCE)之间的接口YD/T800—1996综合业务数字网顿中继承载业务YD/T820—199664kbit/s基带调制解调器技术要求及检测方法ITU-T建议I.233：1992顿模式承载业务ITU-T建议Q:921ISDN用户一网络接口一数据链路层规范ITU-T建议Q.922：1992用于顿模式承载业务的ISDN数据链路层技术规范ITU-T建议Q.933：19921号数字用户信令(DSSI)顿模式基本呼叫控制的信令规范ITU-T建议1.430：1988基本用户—-网络接口—第-层规范ITU-T建议X.213用于ITU-T应用的开放系统互连的网络业务定义ISDN用户网络接口数据链路层——般方面ITU-T 建议Q.920
用于ITU-T应用的开放系统互连的数据链路业务定义ITU-T 建议 X.212
ITU-T建议I.431:1988基本速率用户一网络接口-ITU-T建议I.122:1988
ITU-T 建议I.370:1991
恢模式承载业务框架
顿中继承载业务的拥塞控制
第一层规范
頔中继承载业务网络一网络间接口要求ITU-T 建议I.372:1992
ITU-T建议Q.931：19921号数字用户信令（DSSI)基本呼叫控制的信令规范ITU-T建议草案X.37包括懒中继在内的各种协议在X.25分组中的封装ITU-T建议G.704用于主要和次要层次每级的同步顿结构ITU-T建议X.92用于公用同步数据网的假定参考连接ITU-T建议E.160：1983有关国内和国际编号方案的定义ISDN时代的编号方案
ITU-T 建议E.164:1991
中华人民共和国信息产业部1998-07-14批准1999-01-01实施
YD/T 969

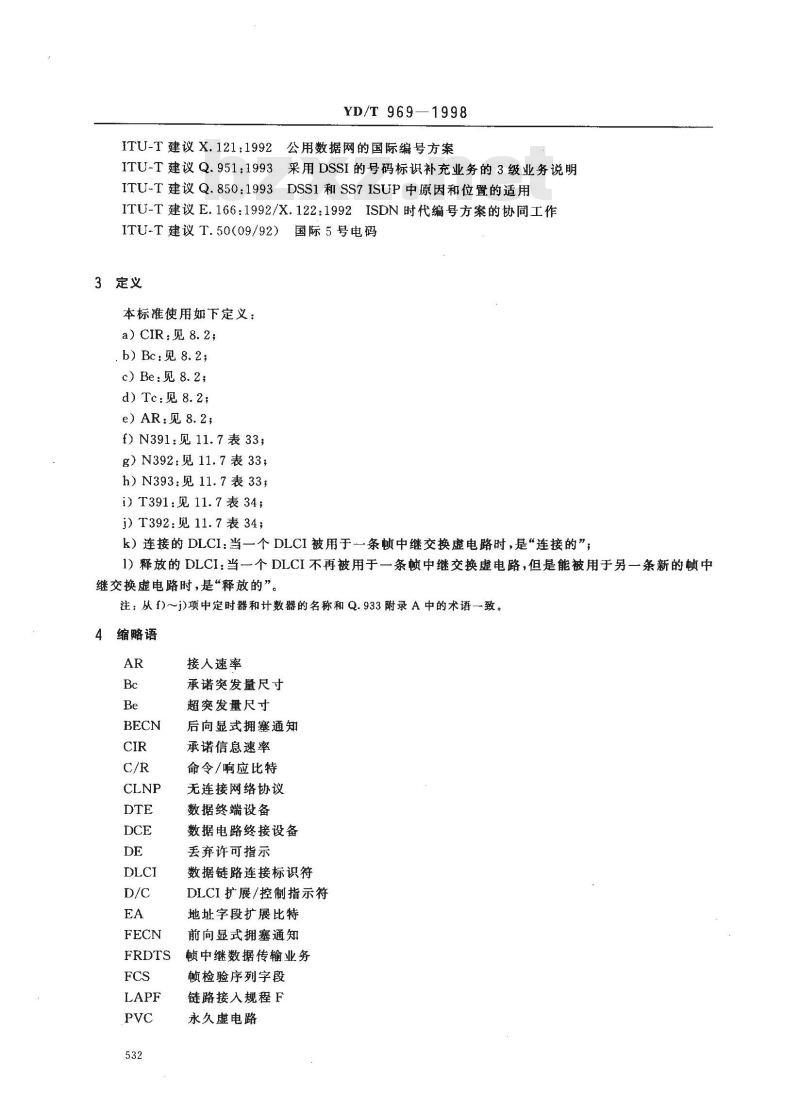

ITU-T建议X.121:1992公用数据网的国际编号方案ITU-T建议Q.951：1993采用DSSI的号码标识补充业务的3级业务说明ITU-T建议Q.850:1993DSS1和SS7ISUP中原因和位置的适用ITU-T建议E.166:1992/X.122:1992ISDN时代编号方案的协同工作ITU-T建议T.5009/92）国际5号电码3定义
本标准使用如下定义：
a) CIR:见 8.2;
, b) Bc:见 8. 2;
c) Be:见 8.2;
d)Tc:见 8.2;
e) AR:见 8.2;
f)N391：见11.7表33；
g）N392：见11.7表33；
h）N393:见11.7表33；
i）T391:见11.7表34；
j）T392:见11.7表34；
k）连接的DLCI:当一个DLCI被用于一条顿中继交换虚电路时，是“连接的”；1）释放的 DLCI：当个DLCI不再被用于一条恢中继交换虚电路，但是能被用于另一条新的顿中继交换虚电路时，是“释放的”。注：从f)～j)项中定时器和计数器的名称和 Q.933附录 A中的术语一致。4缩略语
接人速率
承诺突发量尺寸
超突发量尺寸
后向显式拥塞通知
承诺信息速率
命令/响应比特
无连接网络协议
数据终端设备
数据电路终接设备
丢弃许可指示
数据链路连接标识符
DLCI扩展/控制指示符
地址字段扩展比特
前向显式拥塞通知
帧中继数据传输业务
慎检验序列字段
链路接入规程F
永久虚电路
5约定
公用数据网
交换的永久虚电路
交换虚电路
信令终端
承诺速率测量时间间隔
本标准没有特别的约定。

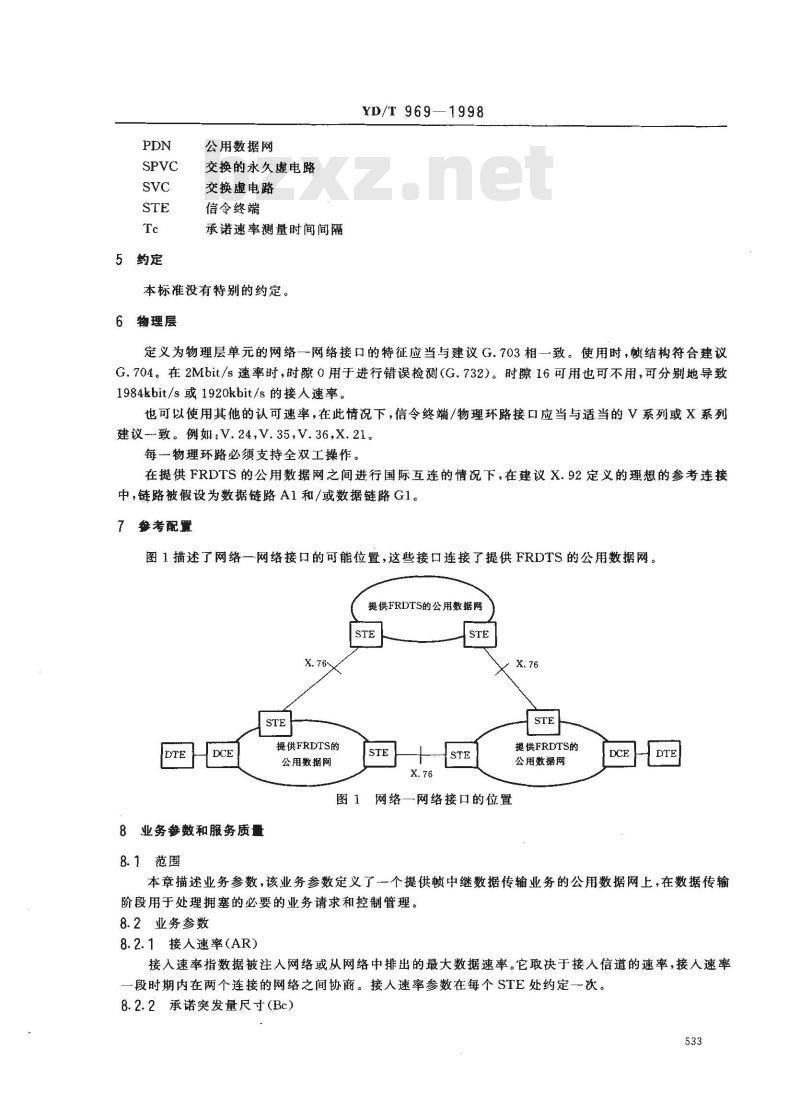

6物理层
YD/T 969
定义为物理层单元的网络一网络接口的特征应当与建议G.703相一致。使用时，愤结构符合建议G.704。在2Mbit/s速率时，时隙0用于进行错误检测（G.732）。时隙16可用也可不用，可分别地导致1984kbit/s或1920kbit/s的接人速率。也可以使用其他的认可速率，在此情况下，信令终端/物理环路接口应当与适当的V系列或X系列建议-致。例如：V.24,V.35,V.36,X.21。每一物理环路必须支持全双工操作。在提供FRDTS的公用数据网之间进行国际互连的情况下，在建议X.92定义的理想的参考连接中，链路被假设为数据链路A1和/或数据链路G1。7参考配置
图1描述了网络一网络接口的可能位置，这些接口连接了提供FRDTS的公用数据网。提供FRDTS的公用数据网
8业务参数和服务质量
8.1范围
提供FRDTS的
公用数据网
提供FRDTS的
公用数据网
网络一网络接口的位置
本章描述业务参数，该业务参数定义了一个提供顿中继数据传输业务的公用数据网上，在数据传输阶段用于处理拥塞的必要的业务请求和控制管理。8.2业务参数
8.2.1接人速率（AR）
接入速率指数据被注入网络或从网络中排出的最大数据速率。它取决于接人信道的速率，接人速率一段时期内在两个连接的网络之间协商。接入速率参数在每个STE处约定一次。8.2.2承诺突发量尺寸（Bc）
YD/T969—1998

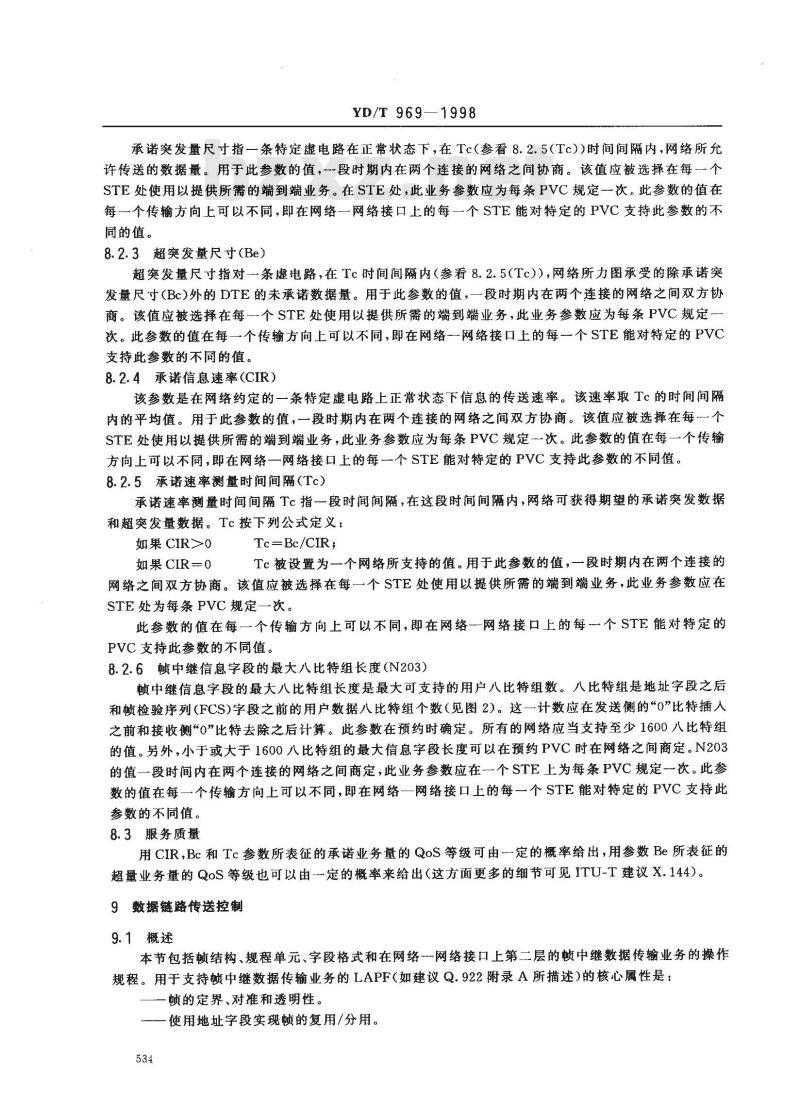

承诺突发量尺寸指一条特定电路在正常状态下，在Tc（参看8.2.5(Tc))时间间隔内，网络所允许传送的数据量。用于此参数的值，一段时期内在两个连接的网络之间协商。该值应被选择在每一个STE处使用以提供所需的端到端业务。在STE处，此业务参数应为每条PVC规定一次。此参数的值在每一个传输方向上可以不同，即在网络一网络接口上的每一个STE能对特定的PVC支持此参数的不同的值。
8.2.3超突发量尺寸（Be）
超突发量尺寸指对一条虚电路，在Tc时间间隔内（参看8.2.5（Tc)），网络所力图承受的除承诺突发量尺寸（Bc）外的DTE的未承诺数据量。用于此参数的值，一段时期内在两个连接的网络之间双方协商。该值应被选择在每一个STE处使用以提供所需的端到端业务，此业务参数应为每条PVC规定次。此参数的值在每一个传输方向上可以不同，即在网络一网络接口上的每一个STE能对特定的PVC支持此参数的不同的值。
8.2.4承诺信息速率（CIR）
该参数是在网络约定的一条特定虚电路上正常状态下信息的传送速率。该速率取Tc的时间间隔内的平均值。用于此参数的值，一段时期内在两个连接的网络之间双方协商。该值应被选择在每一个STE处使用以提供所需的端到端业务，此业务参数应为每条PVC规定一次。此参数的值在每一个传输方向上可以不同，即在网络一网络接口上的每一个STE能对特定的PVC支持此参数的不同值。8.2.5承诺速率测量时间间隔（Tc）承诺速率测量时间间隔Tc指一段时间间隔，在这段时间间隔内，网络可获得期望的承诺突发数据和超突发量数据。Tc按下列公式定义：如果 CIR>0
如果CIR一0
Tc=Bc/CIR;
Tc被设置为一个网络所支持的值。用于此参数的值，一段时期内在两个连接的网络之间双方协商。该值应被选择在每一个STE处使用以提供所需的端到端业务，此业务参数应在STE处为每条 PVC规定一次。
此参数的值在每一个传输方向上可以不同，即在网络一网络接口上的每一个STE能对特定的PVC支持此参数的不同值。
8.2.6愤中继信息字段的最大八比特组长度（N203）顿中继信息字段的最大八比特组长度是最大可支持的用户八比特组数。八比特组是地址字段之后和恢检验序列(FCS)字段之前的用户数据八比特组个数（见图2）。这一计数应在发送侧的\0\比特插人之前和接收侧\0\比特去除之后计算。此参数在预约时确定。所有的网络应当支持至少1600八比特组的值。另外，小于或大于1600八比特组的最大信息字段长度可以在预约PVC时在网络之间商定。N203的值一段时间内在两个连接的网络之间商定，此业务参数应在一个STE上为每条PVC规定一次。此参数的值在每一个传输方向上可以不同，即在网络一网络接口上的每一个STE能对特定的PVC支持此参数的不同值。
8.3服务质量
用CIR,Bc和Tc参数所表征的承诺业务量的QoS等级可由一定的概率给出，用参数Be所表征的超量业务量的QoS等级也可以由一定的概率来给出（这方面更多的细节可见ITU-T建议X.144）。9数据链路传送控制
9.1概述
本节包括顿结构、规程单元、字段格式和在网络一网络接口上第二层的恢中继数据传输业务的操作规程。用于支持愤中继数据传输业务的LAPF（如建议Q.922附录A所描述）的核心属性是：一顿的定界、对准和透明性。
—一使用地址字段实现顿的复用/分用。534
YD/T 969—1998
检测顿长，保证“0”比特插入前和“0”比特除去后等于八比特组的整数倍。一一检测顿长，以确信其既不太长也不太短—检测（但不恢复)传输差错。
一拥塞控制功能。
9.2、帧格式
用作单个顿的顿格式如图2所示。8
地址字段第一个八比特组（注）地址字段第二个八比待组
信息字段
(N一6)个八比特组
赖检验序列(第一个八比特组）
顿检验序列（第二个八比特组）标
八比特组
第 1 个八比特组
第2个八比特组
第 3 个八比特组
第4个八比特组
第N3个八比特组
第N-2个八比特组
第 N-1 个八比特组
第N个八比特组
注：默认的地址字段长度为两个八比特组，可扩展成3个或4个八比特组。图2地址字段长度为两个八比特组的顿格式9.2.1标志序列
所有顿的开始和结束都是标志序列，标志序列由01111110组成。位于地址字段前的标志称为起始标志，位于顿检验序列(FCS)之后的标志称为结束标志。结束标志可以作为下一懒的起始标志。9.2.2地址字段
地址字段应该至少由两个八比特组组成，并在双方同意时可选地扩展至最多4个八比特组。地址字段的格式见9.3.2。
9.2.3信息字段
顿的信息字段位于地址字段（见9.3.2)之后，在顿检验字段（见9.2.4)之前，中继信息字段的内容应由整数倍个八比特组组成。中继信息字段的最大长度见8.2.6。9.2.4懒检验序列(FCS)字段
FCS字段是一16比特序列。它应是下面两项之和（模2)的反码：1)s+14+13+12+11+10++++++++++1)被生成多项式16+α12十\+1(模2)除所得的余数，式中是顿内起始标志的最后一个比特和FCS第一个比特（不包括这两个比特)之间存在的比特数，但不包括为透明性而插人的比特，2）恢内起始标志最后一一个比特和FCS第一个比特（不包括这两个比特）之间的内容（不包括为透明性而插人的比特)乘以6,再(模2)除以生成多项式16十12+z5+1所得的余数。9.3编址
9.3.1概述
本节描述由FRDTS业务所使用的用于数据链路发送的地址字段格式和规程。数据链路连接由支持可选的如第12章所述的拥塞管理规程的地址字段单元所管理，字段信息与FRDTS赖格式所定义的地址字段相一致。
9.3.2地址字段格式
地址字段如图3所示，它包括地址字段扩展比特、命令/响应指示比特，3个比特保留用于显式拥塞通知和丢弃许可指示，以及数据链路连接标识符(DLCI)。地址字段长度支持两个八比特组是必备的。1个比特用于指示一个3或4个八比特组地址字段的最后个八比特组是否是DLCI的低阶部分或是控制信息。
默认地址
字段格式
(2个八比特组）
3个八比特组地址
字段格式
4个八比特组地址
字段格式
YD/T 969--1998
高阶DLCI(6bit)
低阶 DLCI(4bit)
高阶 DLCI(6bit)
低阶 DLCI(4bit)
FECNBECN
低阶DLCI(Sbit）或控制
高阶 DLCI(6bit)
DLCR4bit)
FECNBECN
DLCI(7bit)
低阶DLCI(6bit)或控制
地址字段扩展比特
命令/响应比特
前向显式拥塞通知
后向显示拥塞通知
数据链路连接标识符
丢弃许可指示符
DLCI扩展/控制指示比特
地址字段格式
注：当前没有定义用于控制信息的功能。9.3.3地址字段单元
9.3.3.1地址字段扩展比特(EA比特）D/CWww.bzxZ.net
地址字段的范围可以扩展，为此取地址字段八比特组的第一个比特，来指明地址字段的最末一个八比特组。地址字段八比特组的比特1为“0”，则表示后面还有一个地址字段八比特组，地址字段八比特组的比特1为“1”,则表示该八比特组为地址字段的最末一个八比特组。9.3.3.2命令/响应比特（C/R比特）C/R比特透明地穿过网络一网络接口。9.3.3.3前向显式拥塞通知比特(FECN比特）这比特应当由一个STE来设置，用以指示远地STE,其接收到的顿已经遇到了拥塞。STE不应当清除（置0)此比特。
9.3.3.4后向显示拥塞通知比特（BECN比特）这一比特应当由一个 STE来设置，用以指示远地 STE,其传输的帧将会遇到拥塞。STE不应当清除(置0)此比特。
9.3.3.5丢弃许可指示比特（DE比特）这一比特，如果使用的话，它置1表示在网络拥塞状态下应当在其他赖之前丢弃个懒的请求。由536
YD/T 969—1998
网络设置这个比特是可选的。任何网络不得清除（置0)这个比特。不强迫在网络拥塞时仅丢弃具有DE=1的慎。
9.3.3.6数据链路连接标识符（DLCI）根据地址字段的长度，DLCI可以是10比特、16比特或23比特。当地址字段长度是两个八比特组时，DLCI是10比特长，并在第1个和第2个八比特组中出现。当地址字段长度是3个八比特组时，DLCI是16比特，并在第1个、第2个、第3个八比特组中出现，当地址字段长度为4个八比特组时，DLCI是23比特长，并在第1、2、3、4八比特组中出现。见图3。DLCI标识了网络一网络接口处的一条虚电路。它的值在永久虚电路的预约阶段和交换虚电路的呼叫建立阶段确定。网络一网络接口所支持的虚电路的最大值有赖于有关两个网络之间的协商。DLCI的一些特定值也在以下几个方面：交换虚电路的信令（见第10章）；永久虚电路的附加规程（见第11章）；第2层管理。
DLCI不同的值在表1、表2和表3中规定。9.3.3.7DLCI扩展/控制指示比特（D/C比特）当使用3或4个八比特组的格式时，D/C比特出现在地址字段的最后一个八比特组的第2比特。此比特表示这个八比特组中保留的6个可用比特是解释为低阶DLCI比特还是控制比特。此比特置0，表示这个八比特组包含DLCI信息。当此比特置为1时，最后一个八比特组的第3至第8位不再解释为DLCI比特，其用途有待进一步研究。本标准建议这个比特应总被置为0。表1两个八比特组地址字段长度时DLCI值的范围DLCI范围(10比特）
16～991
992～1007
1008～1022
虚电路标识符
第2层管理
保留作信道内第 2层管理(若需要)表23个八比特组地址字段长度时DLCI值的范围DLCI范围（16比特）
1~1023
1024~63487
63488-64511
64512~65534
凝电路标识符
第2层管理
保留作信道内第2层管理（若需要）537
9.4传输考虑
YD/T 969—1998
表34个八比特组地址字段长度时DLCI值的范围DLCI范围（23比特）
1131071
131072~8126463
8126464-8257535
82575368388606
8388607
9.4.1比特的传输顺序
虚电路标识符
第2层管理
保留作信道内第2层管理（若需要）由比特组成八比特组。-个八比特组的各个比特横排并从1～8编号。多个八比特组竖排，从1～N编号如图4所示。
第1个八比特组
第2个八比特组
第3个八比特组
第N个八比特组
图4格式约定
八比特组按数字排列顺序发送。对于每个八比特组，比特1是最低有效比特，先被发送，比特8是最高有效比特，最后被发送。
9.4.2頔字段中的比特阶值
当一个字段包含在单一八比特组时，这个字段的最低位比特号代表最低阶值。当一个字段跨过一个八比特组时，则随着每个八比特组中序号的不断增加，每个八比特组中的阶顺序进一步下降。与字段有关的最低位比特号表示按序的最低阶值。例如在长度为两个八比特组的地址字段中，DLCI比特的阶值如图5所示。8
第一个
八比特组
第二个
八比特组
在上述约定中有两个例外。
高阶DLCI(6bit）
低阶 DLCI(4bit)
DLCI比特的阶值
1）本标准中，未规定信息字段中比特值的阶值。2）FCS比特的阶值如下。第1个八比特组的比特1是高阶比特，第2个八比特组的第8位比特是低阶比特，如图6所示。
9.4.3透明性
YD/T969—1998
2829 210 211212213 214215
212232252627
第 1 个八比特组
第 2 个八比特组
图6FCS中比特的阶值
每一个发送数据链路实体应检查开始标志序列和结束标志序列之间恢的内容（包括地址、信息、FCS字段），并应在所有5个连续的\1”比特序列（包括FCS最后的5个比特）后面插人一个\0”比特，以保证在顿内不出现被模仿的标志序列或放弃序列。接收数据链路实体应检查顿开始和结束恢标志序列间的内容，并且应丢掉在5个连续“1”比特后面紧随的任一“0”比特。9.4.4恢间填充
对于懒间填充来说，也必须使用标志序列。9.4.5无效顿
出现下列情况之一的恢均被认为是无效。a）没有专门用两个标志定界，
b）地址字段和结束标志之间少于两个八比特组；c）“0”比特插人前和\0”比特去除后懒长不是八比特组的整数倍；d）含顿检验序列错，
e）含单个八比特组的地址字段，f）含不被接收端所支持的DLCI；g）“0”比特插人后或\0”比特去除前含有7个或更多个连续的“1”比特（“透明性破坏”或“顿放弃”），
h）信息字段长度大于N203（见8.2.6)。注：b)项指信息段长度为 0 的顿是有效赖。如果在给定方向上没有业务量时,STE可以用将 BECN 比特置1 或 0的方法，使用这种向传输方向的后向发送有关拥塞的信息。为了与过去的标准兼容,STE可认为这些赖是无效顿，因而可以不用发通知而丢弃之。若发生了 h)情况,网络可以向远端 DTE发送该赖的部分，然后放弃该顿。无效赖的丢弃无需通知发送的 STE。9.4.6懒的放弃
恢的放弃是传送至少7个连续的“1”比特（没有“0”比特插人）来完成的。STE接收到7个或更多个连续的“1”比特，可解释为一一次放弃，即 STE应对当前收到的顿置之不理。10 顿中继 SVC 信令
10.1概述
本章定义在网络网络接口（NNI)支持赖中继交换虚电路（SVC)的信令，并且独立于本标推定义的已存在的PVC信令规程。还规定了以下附加的设施。转接网络标识。
呼叫标识。
闭合用户群连锁码。
反向计费指示。
清除网络标识。
转接网络选择。
一懒传送优先级（未定）。
由于NNI上的恢中继SVC信令可适用于在用户一网络接口支持建议Q.933的综合业务数字网539
YD/T 969—1998
(IS-DN)以及在DTE/DCE接口支持建议X.36的公用数据网，所以使用以下术语：主叫用户/DTE在主叫UNI或DTE-DCE接口与公用网络连接。被叫用户/DTE在被叫UNI或DTE-DCE接口与公用网络连接。起始的网络是指在NNI上，主叫DTE/用户附属的网络。终接网络是指被叫DTE/用户附属的网络。转接网络是一个中间网络，它至少与两个其他网络相连。主叫STE是指起始一条顿中继SVC或呼叫建立的STE，被叫STE是指收到建立一条懒中继呼叫的请求的 STE。
前向是指从主叫到被叫用户/DTE的方向。后向是指从被叫到主叫用户/DTE的方闻，这一约定如图7所示。
用户/DTE
10.2信令信道
主叫用户一网络
或DTE-DCE
主叫STE
网络，
被叫STE
主叫STE
用户／DTE
被叫用户，一网络
或DTE--DCE
、接口
被叫STE
图7用于SVC信令的约定
建议Q.922定义了称为LAPE的链路层协议，以便提供一条可靠的数据链路连接，用来交换本节中规定的通过帧中继NNI的SVC信令消息。信令用的STE/STE协议层如图8所示。以下在Q.922中标识并在Q.921中定义的慎类型必须被支持。置异步平衡扩展模式（SABME）命令。拆链（DISC)命令。
接收准备好(RR)命令和响应。
拒绝(REJ)命令和应。
接收未准备好(RNR)命令和响应。-I顿。
无编号确认（UA)响应。
拆链模式(DM)响应。
顿拒绝（FRMR)响应。
XID懒不使用，无编号信息（UI用于PVC信令。由于SVC信令使用I恢而PVC信令使用UI顿，因此SVC信令不会影响PVC信令。为了通过NNI接口交换SVC信令消息，必须用DLCI=O建立一条LAPF链路。建立了LAPF链路之后，用DLCI=O标识的数据链路自动准备好通过NNI交换信令消息。这个LAPF链路被称为信令信道。
在信令信道上，不使用FECN、BECN和DE比特。它们在发送时必须置O，并且在接收时不必作解释。
10.3状态定义
10.3.1在NNI上的懒中继呼叫状态540
SVC信令
物理层
YD/T969--1998
SVC信令
DLCI 0的LAPF
颤中继
SVC信令
物理层
图8信令用的STE/STE协议层
下列各状态是在顿中继NNI两侧都可能存在的状态。这些状态是源于建议Q.933及X.36UNI中用于网络侧的状态并且使用了相等的状态码。零状态（NNO）：当无交换虚电路存在时。呼叫起始(NN1)：当被叫STE已经收到主叫STE要建立呼叫的请求但尚未响应时，此状态存在于被哪STE。
呼叫进程已发出(NN3)：当被叫STE已经确认收到为建立呼叫所必要的信息时，此状态存在于被STE。
呼叫已递交（NN4)：当被叫STE已经向主叫STE发出-个指示，指示被叫用户提醒状态已被启动，此状态存在于被叫STE。此状态只用于在UNI支持建议Q.933的网络。呼叫呈现（NN6）当主叫STE已经发送一个要建立呼叫的请求到被叫STE，被叫STE尚未响应时，此状态存在于主叫STE。
呼叫接收（NN7）：当主叫STE已经收到从被叫STE来的指示，指示被叫用户提醒状态已经起始，此状态存在于主叫STE。此状态只用于在UNI支持建议Q.933的网络。呼叫进程已收到（NN9）：当主叫STE已经收到一个关于被叫STE已经收到呼叫建立请求的确认时，此状态存在于主叫STE。
激活（NN10）：当恢中继SVC已经建立并且能开始数据传送阶段时，此状态存在于两侧STE。释放请求(NN11)：当STE已经收到一个要释放 SVC的请求时，存在此状态。释放指示(NN12)：当STE已经收到一个释放SVC的请求并且正在等待应答时，存在此状态。10.3.2与重新启动有关的状态
下列各状态与重新启动有关。
重新启动零(Resto)：当没有重新启动请求存在时。重新启动请求（Rest1)：当某一STE已经给另一STE发送一个重新启动请求并且正在等待确认时，存在此状态。
重新启动(Rest2)：当某STE已经收到一个重新启动请求但尚未返回指示重新启动已发出的确认时，存在此状态。
10.4消息定义
