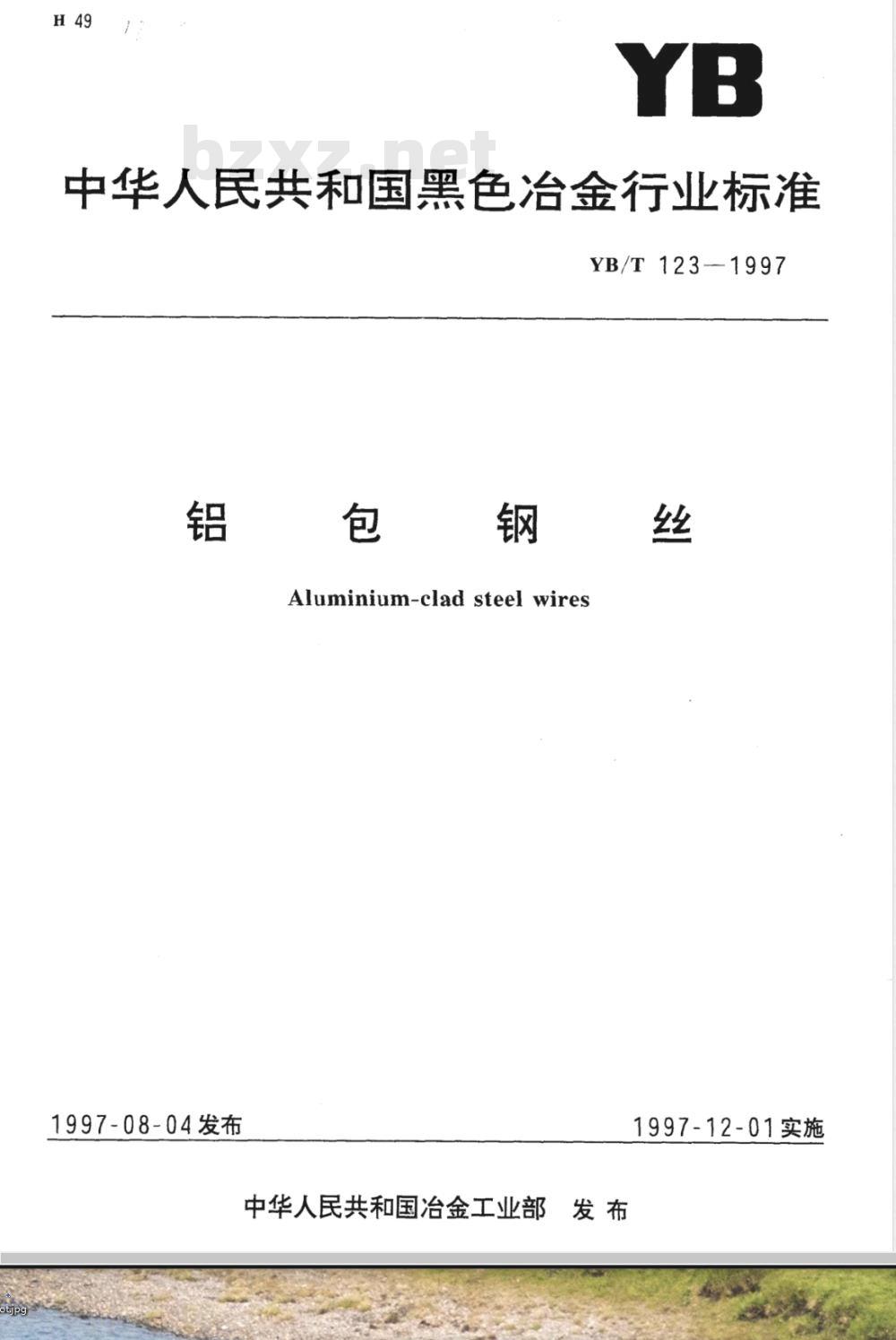

【冶金行业标准(YB)】 铝包钢丝

中华人民共和国黑色冶金行业标准YB/T123-1997
1997-08-04发布
Aluminium-clad steel wires
1997-12-01实施
中华人民共和国冶金工业部发 布YB/T123-1997

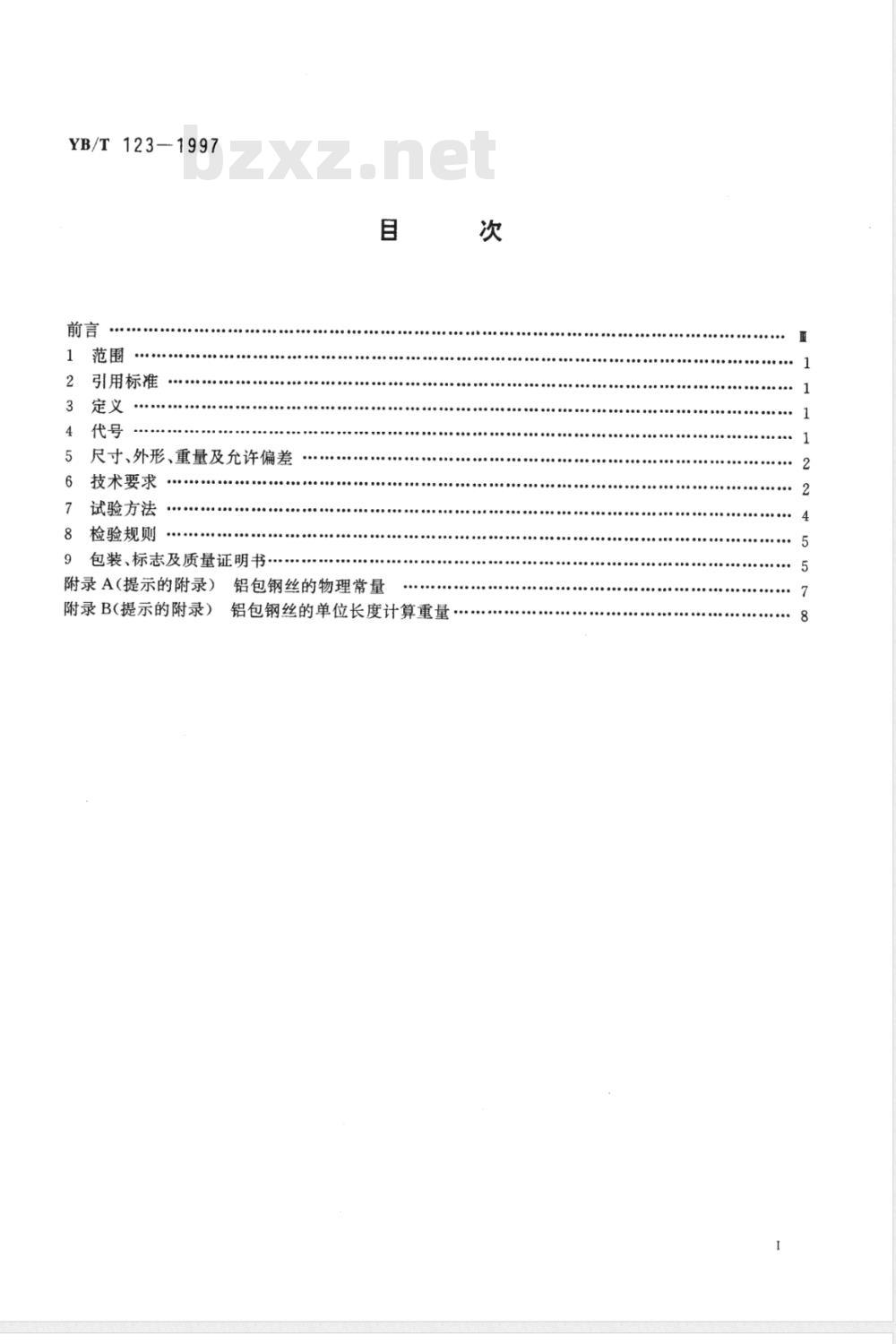

2引用标准
尺寸、外形、重量及允许偏差
6技术要求
试验方法
检验规则
9包装、标志及质量证明书.
附录A（提示的附录）铝包钢丝的物理常量附录B（提示的附录）铝包钢丝的单位长度计算重量….次
YB/T123—1997

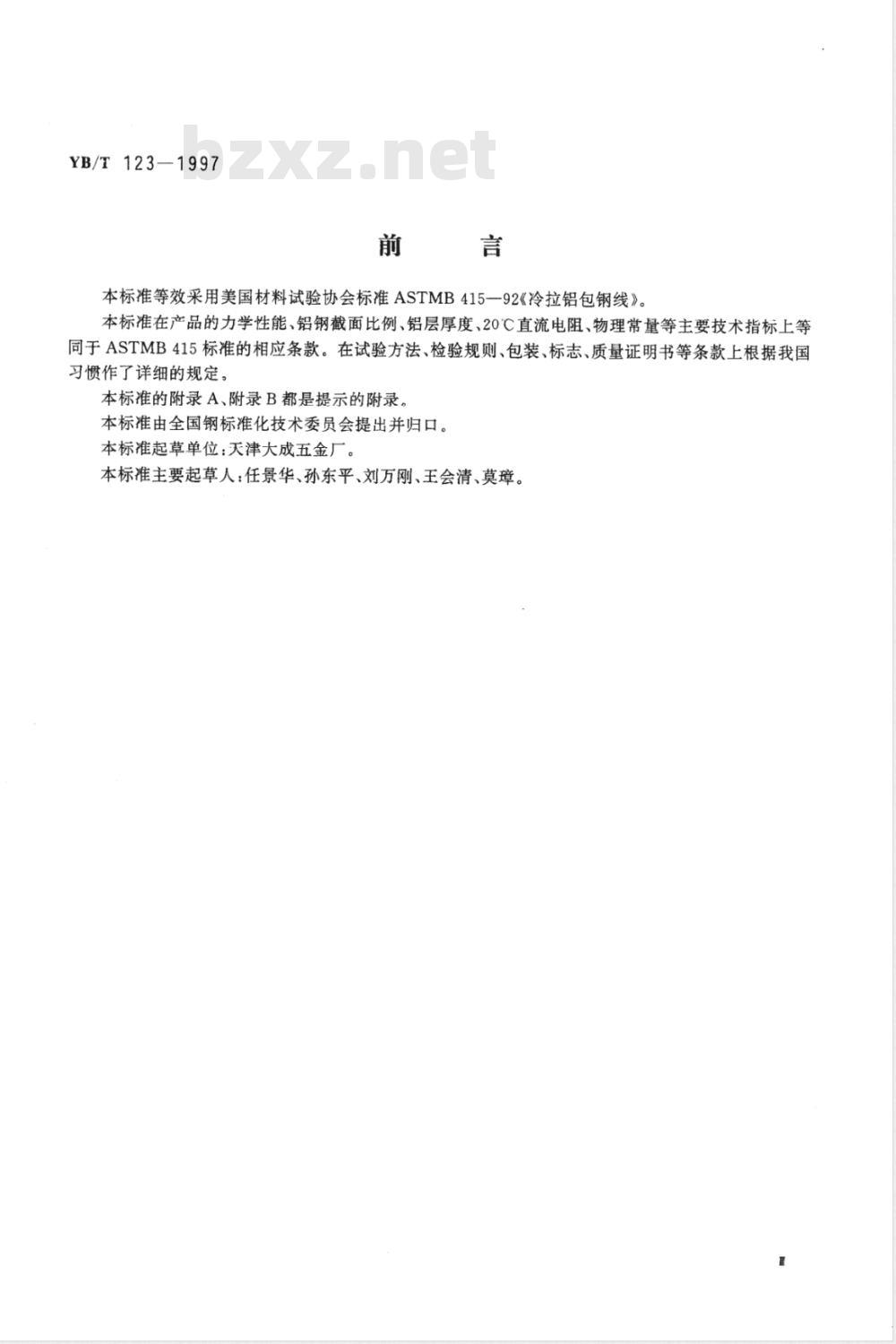

本标准等效采用美国材料试验协会标准ASTMB415一92《冷拉铝包钢线》。本标准在产品的力学性能、铝钢截面比例、铝层厚度、20℃直流电阻、物理常量等主要技术指标上等同于ASTMB415标准的相应条款。在试验方法、检验规则、包装、标志、质量证明书等条款上根据我国习惯作了详细的规定。
本标准的附录A、附录B都是提示的附录。本标准由全国钢标准化技术委员会提出并归口。本标准起草单位：天津大成五金厂。本标准主要起草人：任景华、孙东平、刘万刚、王会清、莫璋。1范围
中华人民共和国黑色治金行业标准铝
Aluminium-clad steel wires
YB/T123—1997
本标准规定了铝包钢丝的定义、代号、尺寸、外形及重量、技术要求、试验方法、检验规则、包装、标志及质量证明书。
本标准适用于输电线路中的铝包钢绞线、铝包钢芯铝绞线、光纤复合架空地线、铁路载流承力索等用铝包钢丝。
2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB228—87金属拉伸试验方法
GB239—84金属线材扭转试验方法GB/T3048.2-94电线电缆电性能试验方法金属导体材料电阻率试验GB3954—83电工圆铝杆
GB/T4354—94优质碳素钢热轧盘条GB 4005.1—83
GB4005.2—83
3定义
电线电缆交货盘型式尺寸
电线电缆交货盘技术要求
本标准采用下列定义。
3.1铝包钢丝：圆钢丝外包一层连续、均匀、牢固的铝层而构成的复合圆线。3.2铝包钢丝导电率：是指国际退火铜标准(IACS)规定的电阻率对相同单位铝包钢丝电阻率之比乘以100%。
3.3导电率组别：铝包钢丝导电率组别分为20AC、23AC、27AC、30AC、33AC和40AC其相应的导电率为20.3%IACS、23%IACS、27%IACS、30%IACS、33%IACS 和40%IACS。4代号
4.1铝包钢丝的代号为：LBG；
中华人民共和国冶金工业部1997-08-04批准1997-12-01实施

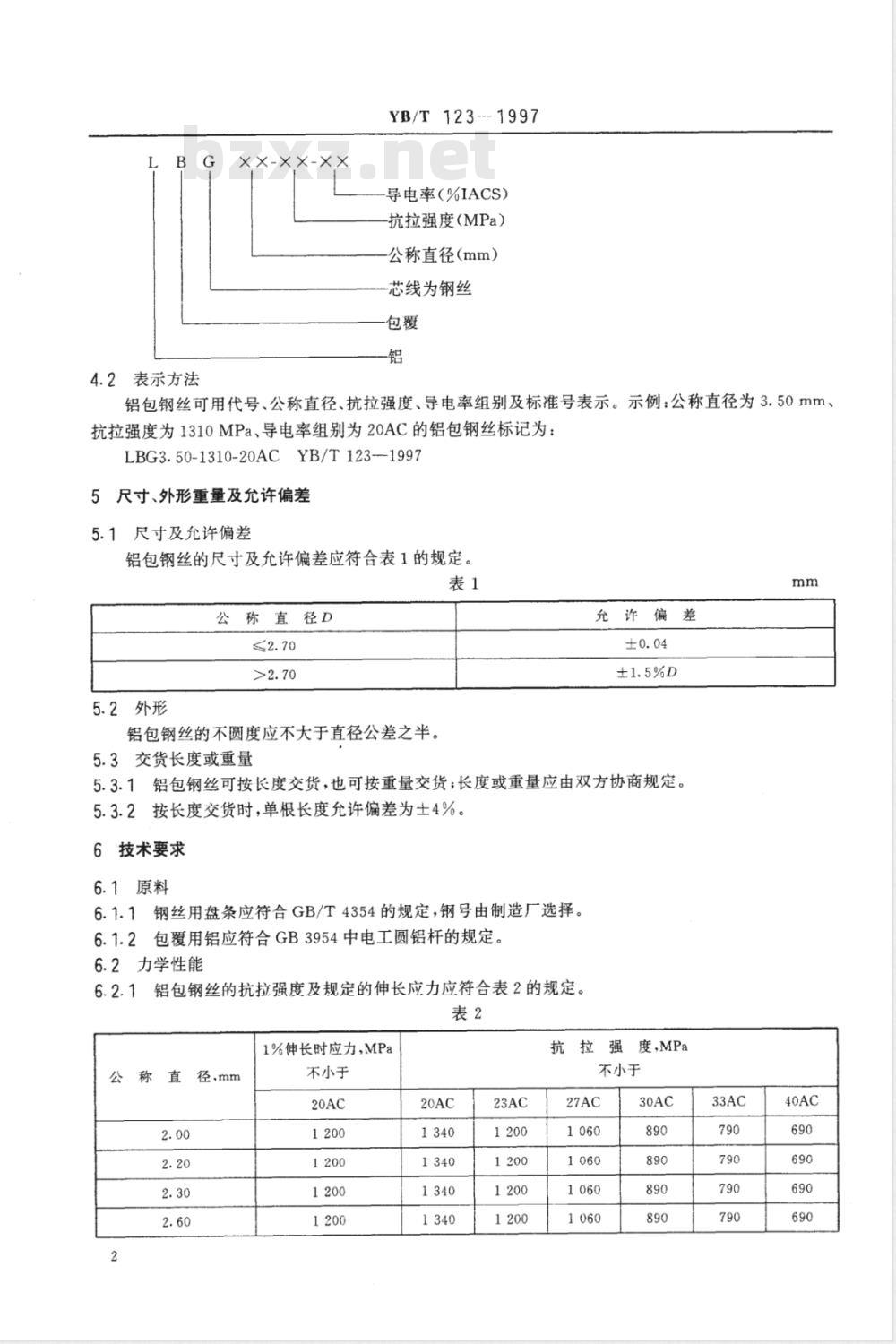

4.2表示方法
YB/T123---1997
导电率（%IACS）
抗拉强度（MPa）
公称直径（mm）
芯线为钢丝
铝包钢丝可用代号、公称直径、抗拉强度、导电率组别及标准号表示。示例：公称直径为3.50mm、抗拉强度为1310MPa、导电率组别为20AC的铝包钢丝标记为：LBG3.50-1310-20ACYB/T123--19975尺寸、外形重量及允许偏差
5.1尺寸及允许偏差
铝包钢丝的尺寸及允许偏差应符合表1的规定。表1
公称直径D
5.2外形
铝包钢丝的不圆度应不大于直径公差之半。5.3交货长度或重量
允许偏差
5.3.1铝包钢丝可按长度交货，也可按重量交货；长度或重量应由双方协商规定。5.3.2按长度交货时，单根长度允许偏差为士4%。6技术要求
6.1原料
6.1.1钢丝用盘条应符合GB/T4354的规定，钢号由制造厂选择。6.1.2包覆用铝应符合GB3954中电工圆铝杆的规定。6.2力学性能
6.2.1铝包钢丝的抗拉强度及规定的伸长应力应符合表2的规定。表2
1%伸长时应力，MPa
公称直径,mm
不小于
抗拉强度,MPa
不小于
径，mm
1%伸长时应力，MPa
不小于
YB/T123—1997
度，MPa
不小于
1导电率组别为20AC的1%伸长时应力，仅适用于铝包钢芯铝绞线用铝包钢丝30AC
2根据需方的特殊要求，并经供需双方协议，也可供应其他尺寸或抗拉强度的铝包钢丝33AC
6.2.2铝包钢丝断时伸长率应不小于1.5%或断裂后伸长率应不小于1%（标距L。=250mm）。6.2.3铝包钢丝的扭转次数应不小于20次/360°（标距L二100D）6.3铝包钢丝的铝、钢截面比例及铝层厚度应符合表3的规定。表3
铝，钢截面积比例，%
导电率组别
铝层厚度，mm（公称半径的百分数）最小值
平均值
YB/T123-1997
铝包钢丝的直流电阻应符合表4的规定。表4
公称直径，mm
铝包钢丝的其他物理常量见附录A6铝包钢丝单位长度计算重量见附录B。6.6
6.7接头
6.7.1成品铝包钢丝不允许有任何接头。6.7.2
20℃直流电阻，a/m
（不大于）
在拉制成品前允许有接头。接头处铝层厚度应符合表3的规定，抗拉强度应不小于表2规定值的90%。
3表面质量
铝包钢丝表面应连续均匀、平滑，不得显露钢丝、竹节毛刺等影响使用的缺陷。7
试验方法
铝包钢丝的检验项目、取样部位、取样数量、试验方法及试验要求按表5的规定。表5
检验项目
拉伸试验
扭转试验
铝层厚度
20℃直流电阻
表面质量
取样部位
任一截面
任一端
任一端
任一端
任一端
任一部位
取样数量
每批按盘
数取2%，
但不少于5
试验方法
用最小分度值为0.01
mm的量具测量
仪器，量具
GB/T3048.2
试验要求
在同一截面互相垂直方向上测量值的算术平均值
抗拉强度按公称直径计算
按7.3进行，断裂处铝和钢不得分离按7.4进行
符合6.4的规定
符合6.8的规定
YB/T123-1997
7.21%伸长时应力测量的初始应力值和引伸计的起始值应符合表6的规定。表6
公称直径，mm
2.00~2.60
≥2. 60～3. 20
≥3.20~4.80
初始应力，MPa
引伸计起始值，cm/cm
（0.05%伸长）
（0.10%伸长）
（0.15%伸长）
7.3扭转试验时，首先在试件上施加65～70N的拉紧力，然后沿同一方向以不超过60r/min的速度进行试验。
7.4铝层厚度可用以下任意一种方法进行测量。7.4.1使用合适的自动显示装置或显微镜直接测量7.4.2从铝包钢丝的任一端截取试样100mm，端部需磨平，然后锉下最薄处的铝层（不伤钢丝）直接测量（见图1）。
图中：S=D-B
S—最薄铝层厚度，mm；
D-实测外径值.mm：
B锉至露钢丝时的尺寸，mm
8检验规则
8.1检查和验收
8.1.1铝包钢丝的检查和验收由供方技术监督部门进行。需方有权对交付产品进行检验。8.1.2铝包钢丝可按表5的规定进行检验，其要求应符合本标准的规定。8.2组批规则
铝包钢丝应成批验收，每批应由同一尺寸、同一组别的铝包钢丝组成。8.3判定与复验规则
在检查中，如有一项结果不符合要求，则该盘不得交货。应从同一批交付验收的其他盘中再取双倍数量的试样进行该不合格项目的复验，如有一个试样不合格，复验结果即为不合格，则应逐盘试验，合格者交货。
9包装、标志及质量证明书
9.1包装
9.1.1铝包钢丝用交货盘的型式、尺寸及技术要求应符合GB4005.1和GB4005.2的规定。9.1.2铝包钢丝应内衬塑料布，外用片包裹1～2层，封口处用软铁丝扎紧，再用软铁丝扎牢芭片不得少于2处。
9.1.3铝包钢丝可数根绕于同一交货盘中，但应注明由外至内的每根长度。9.1.4经双方协议，可采用其他方式包装。5
YB/T123-1997
铝包钢丝的包装应附有牢固清晰的标牌，其上应注明：a）厂名及商标；
b）产品名称；
c）标记及标准编号；
d）净重、毛重或长度(由外至内的每根长度)；e）生产日期；
f）技术监督部门检验标记
9.3质量证明书
每批交货的铝包钢丝应附质量证明书，其上注明：a）供方名称及商标；
b)）合同号；
c）产品名称；
d）标记及标准号；
e）抗拉强度（或1%伸长时应力）、伸长率、扭转次数；f）20℃直流电阻；
g）净重、毛重或长度；
h）生产日期；
i）技术监督部门印记。
A1铝包钢丝的物理常量，
YB/T123--1997
附录A
（提示的附录）
铝包钢丝的物理常量
铝包钢丝的物理常量参考值见表A1。表Al
(20℃)
2铝包钢丝弹性模量的计算
弹性模量
(计算值）
169000
149000
140000
132000
124000
109000
表A1中规定的弹性模量可按公式(A1)计算：E
式中：E~
铝包钢丝的弹性模量，MPa;
线膨胀系数
（计算值）
12.6×10-6
12.9×10-6
13.4×10-6
13.8×10-6
14.4×106
15.5×10-6
铝包钢丝中钢丝的弹性模量，186000MPa；E-—铝包钢丝中包覆铝的弹性模量，61800MPa；铝包钢丝铝、钢截面百分比。
铝包钢丝线膨胀系数的计算
表A1中规定的线膨胀系数可按公式（A2)计算：aE,+KyαE
E(K+1)
式中：α-
铝包钢丝线膨胀系数，1/℃；
铝包钢丝中钢丝的线膨胀系数，11.5×10-/℃；α-—铝包钢丝中包覆铝的线膨胀系数，23×10-6℃；E—铝包钢丝的弹性模量，MPa；E,铝包钢丝中钢丝的弹性模量，186000MPa；E铝包钢丝包覆铝的弹性模量，61800MPa；K铝包钢丝中铝、钢截面百分比。电阻温度系数
电阻率
·mm/mwwW.bzxz.Net
（A1)
（A2)
YB/T123—1997
附录B
（提示的附录）
铝包钢丝的单位长度计算重量
铝包钢丝单位长度计算重量见表B1表B1
公称直径，mm
单位长度重量，kg/km
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
