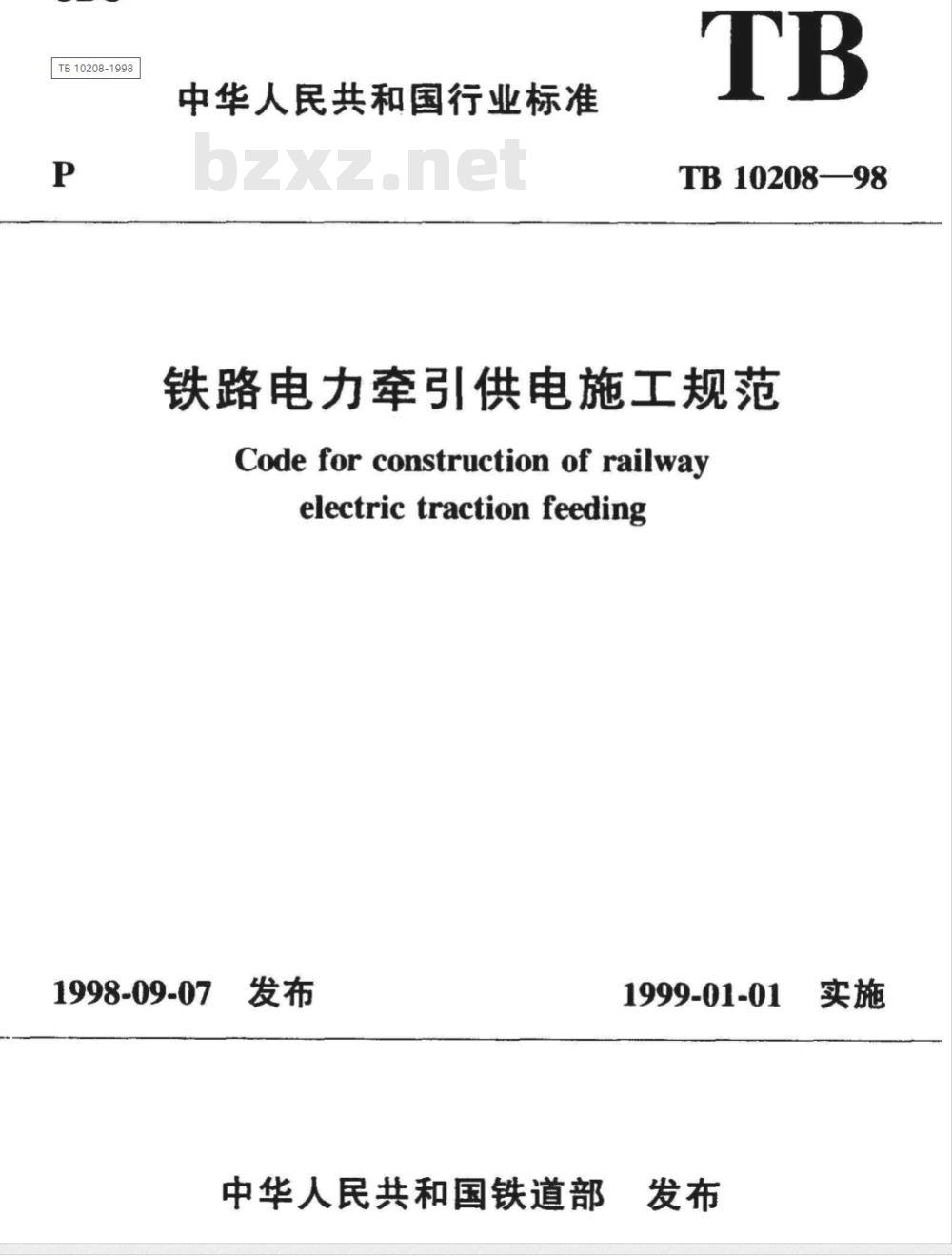

【铁路运输行业标准(TB)】 铁路电力牵引供电施工规范

TB 10208-1998
中华人民共和国行业标准
TB10208—98
铁路电力牵引供电施工规范
Code for construction of railwayelectric traction feeding
1998-09-07
中华人民共和国铁道部
1999-01-01

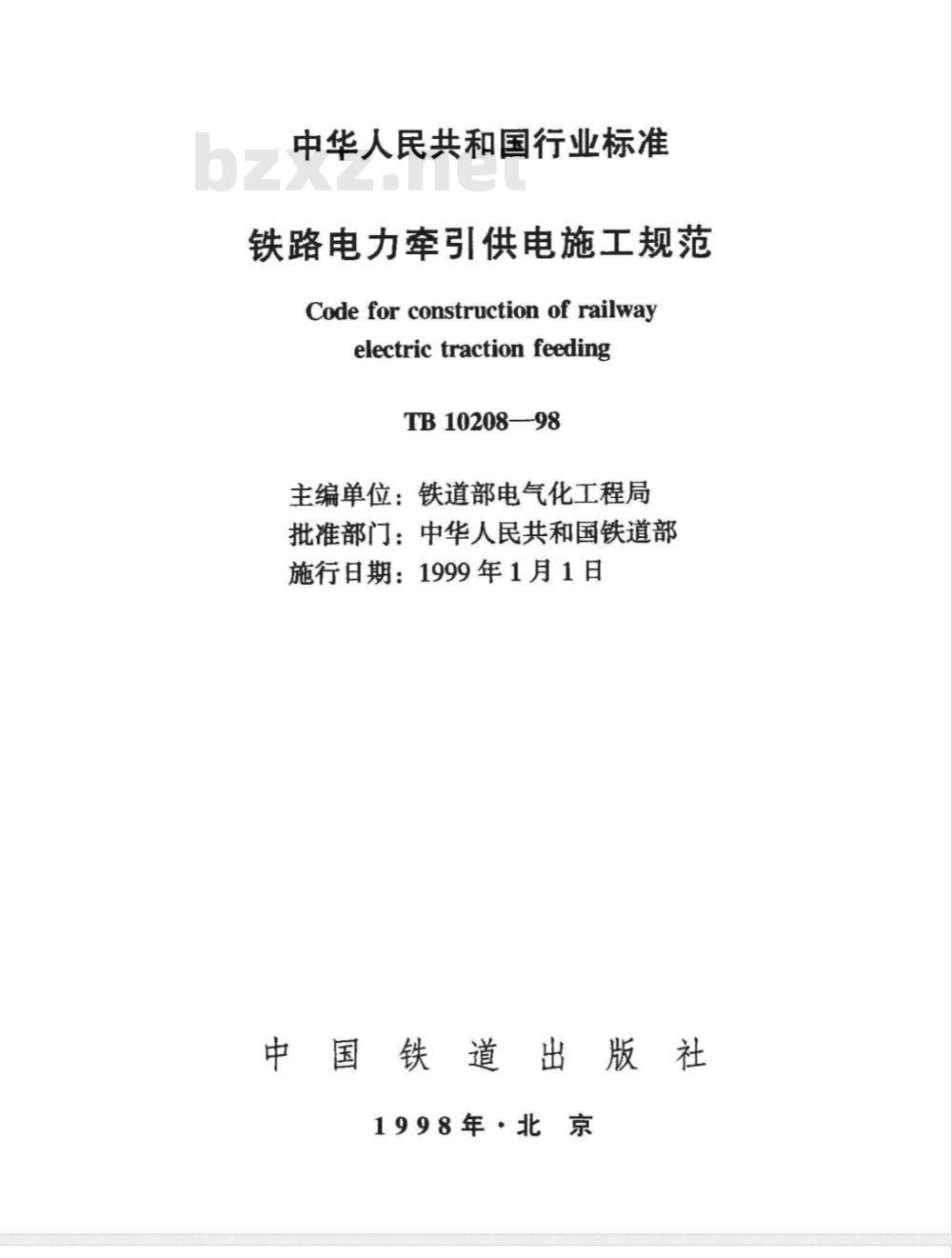

中华人民共和国行业标准
铁路电力牵引供电施工规范
Codefor construction of railwayelectric traction feeding
TB10208-98
主编单位：铁道部电气化工程局批准部门：中华人民共和国铁道部施行日期：1999年1月1日
中国铁道出版社
1998年·北京

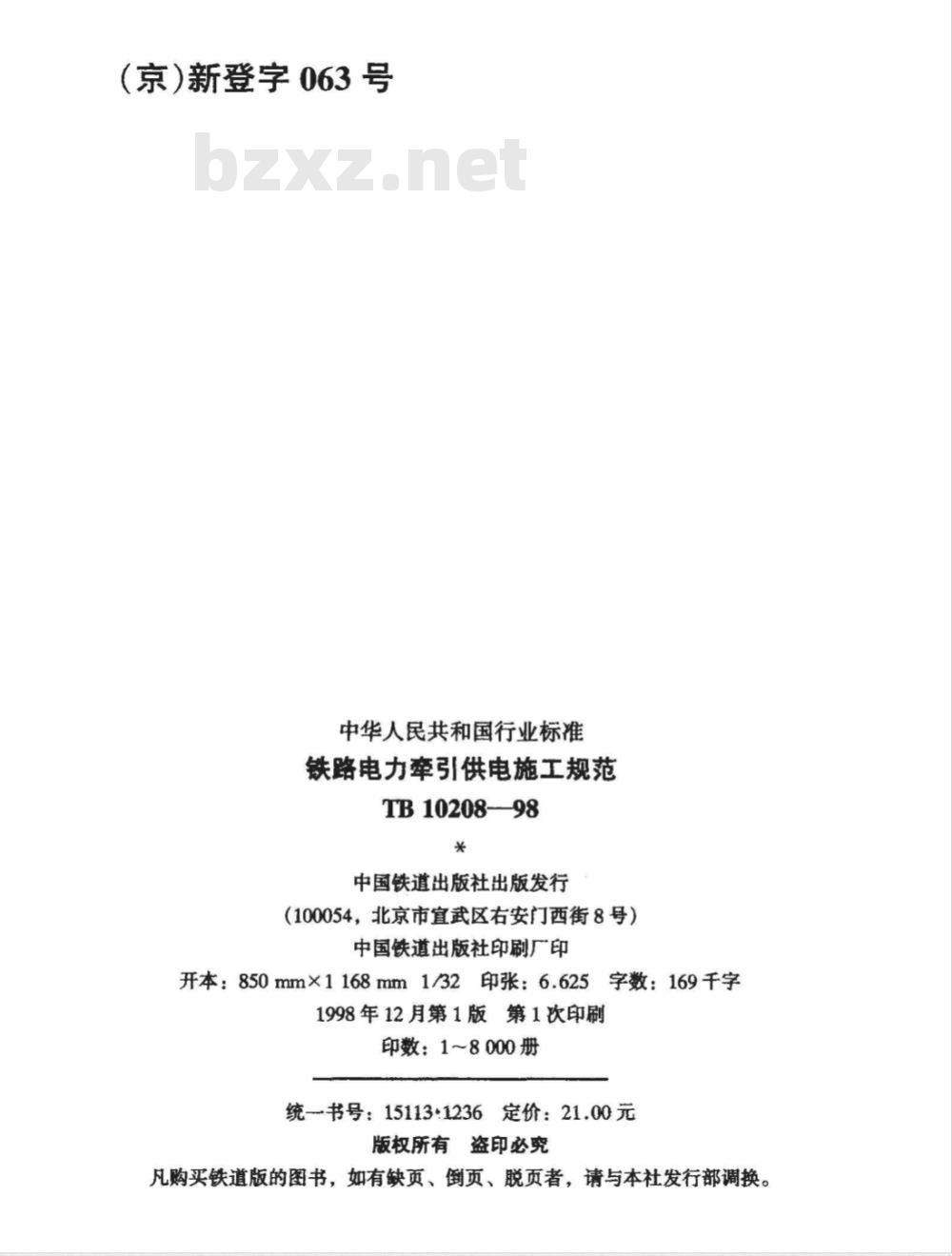

（京）新登字063号
中华人民共和国行业标准
铁路电力牵引供电施工规范
TB10208-98
中国铁道出版社出版发行bzxZ.net
（100054，北京市宜武区右安门西街8号）中国铁道出版社印刷厂印
开本：850mm×1168mm1/32印张：6.625字数：169千字1998年12月第1版第1次印刷
印数：18000册
统-书号：151131236定价：21.00元版权所有盗印必究

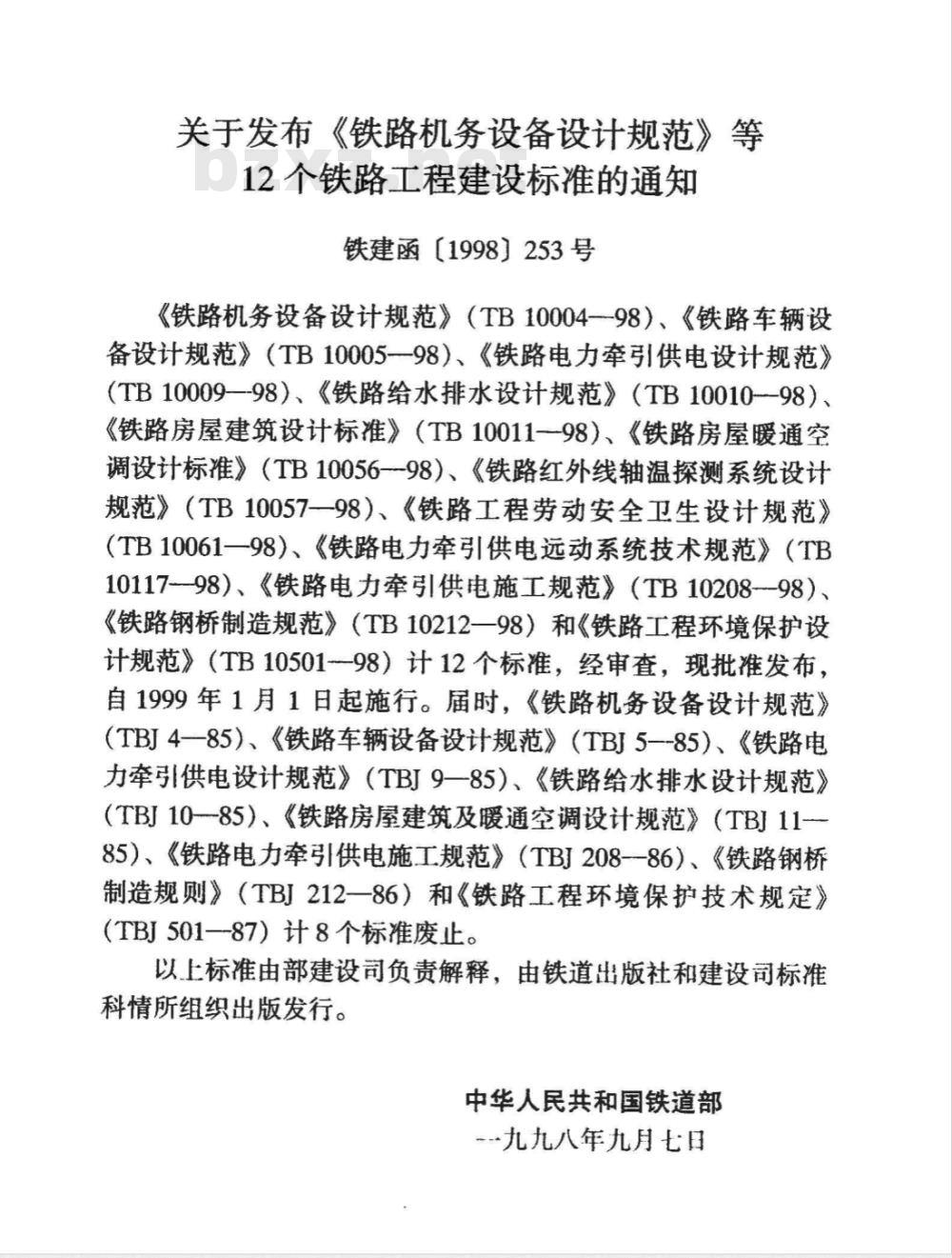

凡购买铁道版的图书，如有缺页、倒页、脱页者，请与本社发行部调换。关于发布《铁路机务设备设计规范》等12个铁路工程建设标准的通知
铁建函【1998】253号
《铁路机务设备设计规范》（TB10004-98）、《铁路车辆设备设计规范》（TB10005-98）、《铁路电力牵引供电设计规范》（TB10009-98）、《铁路给水排水设计规范》（TB10010--98）《铁路房屋建筑设计标准》（TB10011-98）、《铁路房屋暖通空调设计标准》（TB10056-98）、《铁路红外线轴温探测系统设计规范》（TB10057-98）、《铁路工程劳动安全卫生设计规范》（TB10061一98）、《铁路电力牵引供电远动系统技术规范》（TB10117--98）、《铁路电力牵引供电施工规范》（TB10208--98）、《铁路钢桥制造规范》（TB10212一98）和《铁路工程环境保护设计规范》（TB10501--98）计12个标准，经审查，现批准发布，自1999年1月1日起施行。届时，《铁路机务设备设计规范》（TBJ4--85）、《铁路车辆设备设计规范》（TBJ5--85）、《铁路电力牵引供电设计规范》（TBI9一85）、《铁路给水排水设计规范》（TBJ10--85）、《铁路房屋建筑及暖通空调设计规范》（TBI11-85）、《铁路电力牵引供电施工规范》（TBI208--86）、《铁路钢桥制造规则》（TBI212一86）和《铁路工程环境保护技术规定》（TBI501一87）计8个标准废止。以上标准由部建设司负责解释，由铁道出版社和建设司标准科情所组织出版发行。
中华人民共和国铁道部
九九八年九月七日

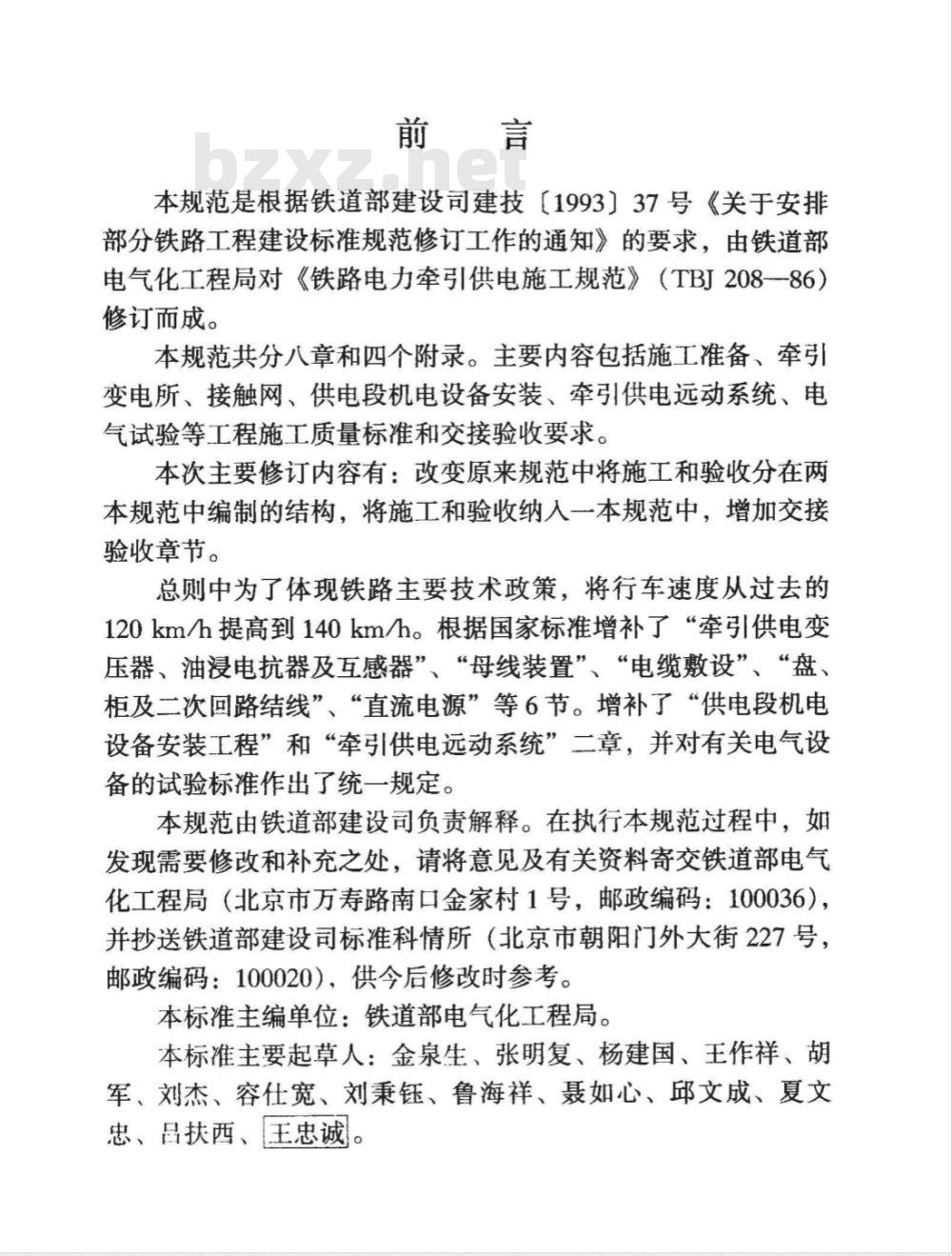

本规范是根据铁道部建设司建技【1993】37号《关于安排部分铁路工程建设标准规范修订工作的通知》的要求，由铁道部电气化工程局对《铁路电力牵引供电施工规范》（TB208--86）修订而成。
本规范共分八章和四个附录。主要内容包括施工准备、牵引变电所、接触网、供电段机电设备安装、牵引供电远动系统、电气试验等工程施工质量标准和交接验收要求。本次主要修订内容有：改变原来规范中将施工和验收分在两本规范中编制的结构，将施工和验收纳人一本规范中，增加交接验收章节。
总则中为了体现铁路主要技术政策，将行车速度从过去的120km/h提高到140km/h。根据国家标准增补了“牵引供电变压器、油浸电抗器及互感器”、“母线装置”、“电缆敷设”、“盘、柜及二次回路结线”、“直流电源”等6节。增补了“供电段机电设备安装工程”和“牵引供电远动系统”二章，并对有关电气设备的试验标准作出了统一规定。本规范由铁道部建设司负责解释。在执行本规范过程中，如发现需要修改和补充之处，请将意见及有关资料寄交铁道部电气化工程局（北京市万寿路南口金家村1号，邮政编码：100036），并抄送铁道部建设司标准科情所（北京市朝阳门外大街227号，邮政编码：100020），供今后修改时参考。本标准主编单位：铁道部电气化工程局。本标准主要起草人：金泉生、张明复、杨建国、王作祥、胡军、刘杰、容仕宽、刘秉钰、鲁海祥、聂如心、邱文成、夏文忠、昌扶西、王忠诚。
施工准备
牵引变电所
一般规定
基础及构架
遮栏及栅栏
防雷、接地及回流线，
牵引供电变压器、油浸电抗器及互感器牵引供电用高压断路器
牵引供电用其他高压电器
母线装置：
电缆敷设
盘、柜及二次回路结线
直流电源
牵引变电所起动试运行及送电开通工程交接验收
5接触网·
一般规定
施工测量
土石方及埋人杆。
混凝土
立杆和整正
地线、拉线：
支持结构安装
接触悬挂安装与调整·
电连接线安装
线岔安装
设备安装
附加导线…
防腐处理
号码、标志、限界门、支柱防护冷滑行试验及送电开通，
工程交接验收·
供电段机电设备安装工程
一般规定
设备基础
真空感应干燥装置
高压（试验）成套设备
三相调压器
控制台和试验台
绕线机
真空浸漆装置
绝缘梯车远红外烘箱
其他设备·
工程交接验收·
7牵引供电远动系统
一般规定
远动电源装置
远动装置安装、电缆敷设及接地装置远动装置单体调试和通道检测
远动系统联调
工程交接验收
8电气试验
8.1—般规定
附录A
附录B
附录C
附录D
试验项目及标准
高压电气设备交流耐压试验电压标准悬式绝缘子交流耐压试验电压标准接触网连接螺栓紧固力矩标准
本规范用词说明.
《铁路电力牵引供电施工规范》条文说明142
1总则
1.0.1为了统一铁路电力牵引供电工程的施工及验收的技术要求，提高工程质量，促进工程施工技术的进步，保障设备的安全运行，制定本规范。
1.0.2本规范适用于国家铁路网中标准轨距铁路，行车速度不大于140km/h，采用单相工频（50Hz）交流制，接触网额定电压为25kV的电力牵引供电工程的施工及验收。1.0.3铁路电力牵引供电工程必须按照批准的设计文件施工，如需变更应按《铁路基本建设变更设计管理办法》进行。1.0.4铁路电力牵引供电工程中采用的设备、器材，应符合现行的国家标准、行业标准或企业标准的规定，并有合格证件。未经鉴定批准的产品不得使用。从国外引进的设备及器材，应符合产品技术文件或合同中规定的标准。1.0.5设备和器材的运输、保管、安装和调试应符合本规范要求，当产品有特殊要求时，应符合产品的要求。1.0.6设备及器材在安装前的保管期限应为一年以内。当需长期保管时，应符合设备及器材保管的专门规定。1.0.7设备和器材到达现场后，应按本规范的规定及时作好检查验收。
1.0.8施工中应推广和采用经批准的新技术、新材料、新工艺、新设备。同时应制订不低于本规范水平的质量标准和工艺要求。1.0.9施工中根据实际需要与可能，不断提高施工机械化程度。1.0.10施工单位应建立健全施工技术管理制度，实行全面质量管理，执行工艺操作规程，认真编制实施性施工组织设计，做好工程质量检验工作。
1.0.11施工中应保护环境，防止对农业的不良影响，做到不占1
或少占农田。
1.0.12施工中的安全工作应遵守铁道部现行的有关施工技术安全规则的规定，建立健全安全生产管理制度。对重要工序应事先编制施工技术安全措施。
1.0.13铁路电力牵引供电工程电气装置的安装施工及验收除执行本规范的规定外，尚应符合国家现行的有关强制性标准的规定。
2术语
2.0.1接触网中的悬挂部分，主要由承力索、接触线、吊弦、补偿装置、悬挂零件及中心锚结等组成。2.0.2简单悬挂
接触线直接悬吊于支持结构上的接触悬挂。2.0.3链形悬挂
接触线由吊弦悬吊于一根或多根承力索上的接触悬挂。弹性简单悬挂
借助一段纵向吊索将接触线直接悬吊在支持结构上的简单悬挂。
2.0.5弹性链形悬挂
在悬挂点两侧至少1m处的承力索上固定一段吊索，吊索下由一根或多根吊弦悬吊接触线的链形悬挂。2.0.6全补偿链形悬挂
承力索与接触线均设补偿器的链形悬挂。2.0.7半补偿链形悬挂
只有接触线装设补偿器的链形悬挂。2.0.8承力索
在接触悬挂中，通过吊弦承受接触线垂直荷载的线索。2.0.9定位索
在软横跨中仅承受水平负荷的定位线索。2.0.10接触线
与受电号直接接触，供给机车电能的导线。2.0.11附加导线
牵引网中除了接触悬挂以外的供电线、加强线、回流线、AF线、保护线、避雷线及架空地线等架空导线。.3.
