【铁路运输行业标准(TB)】 铁路给水排水施工规范(附条文说明)

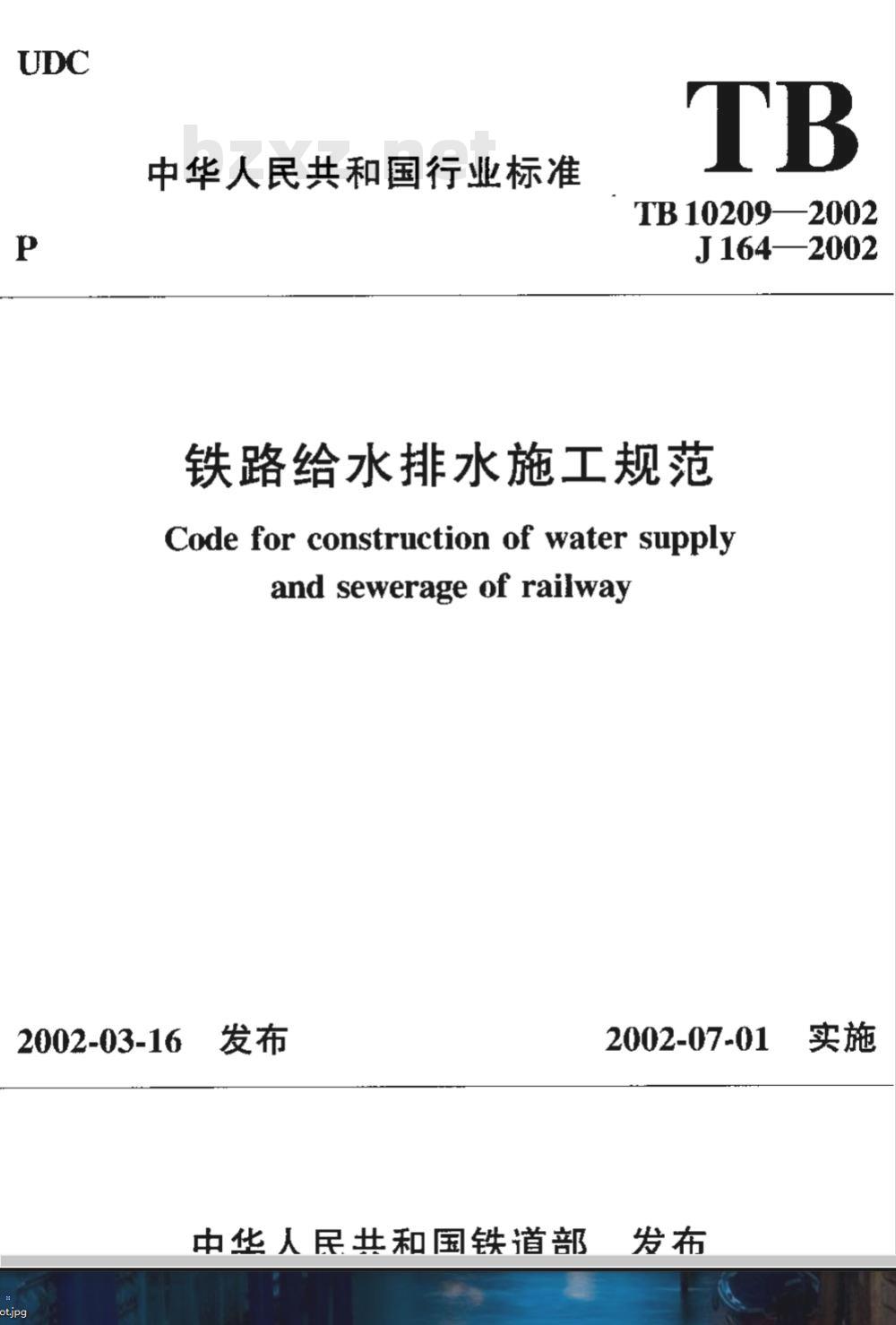

中华人民共和国行业标准
TB10209—2002
J164—2002
铁路给水排水施工规范
Code for construction of water supplyand sewerage of railway
2002-03-16
中华人民共和国铁道部
2002-07-01

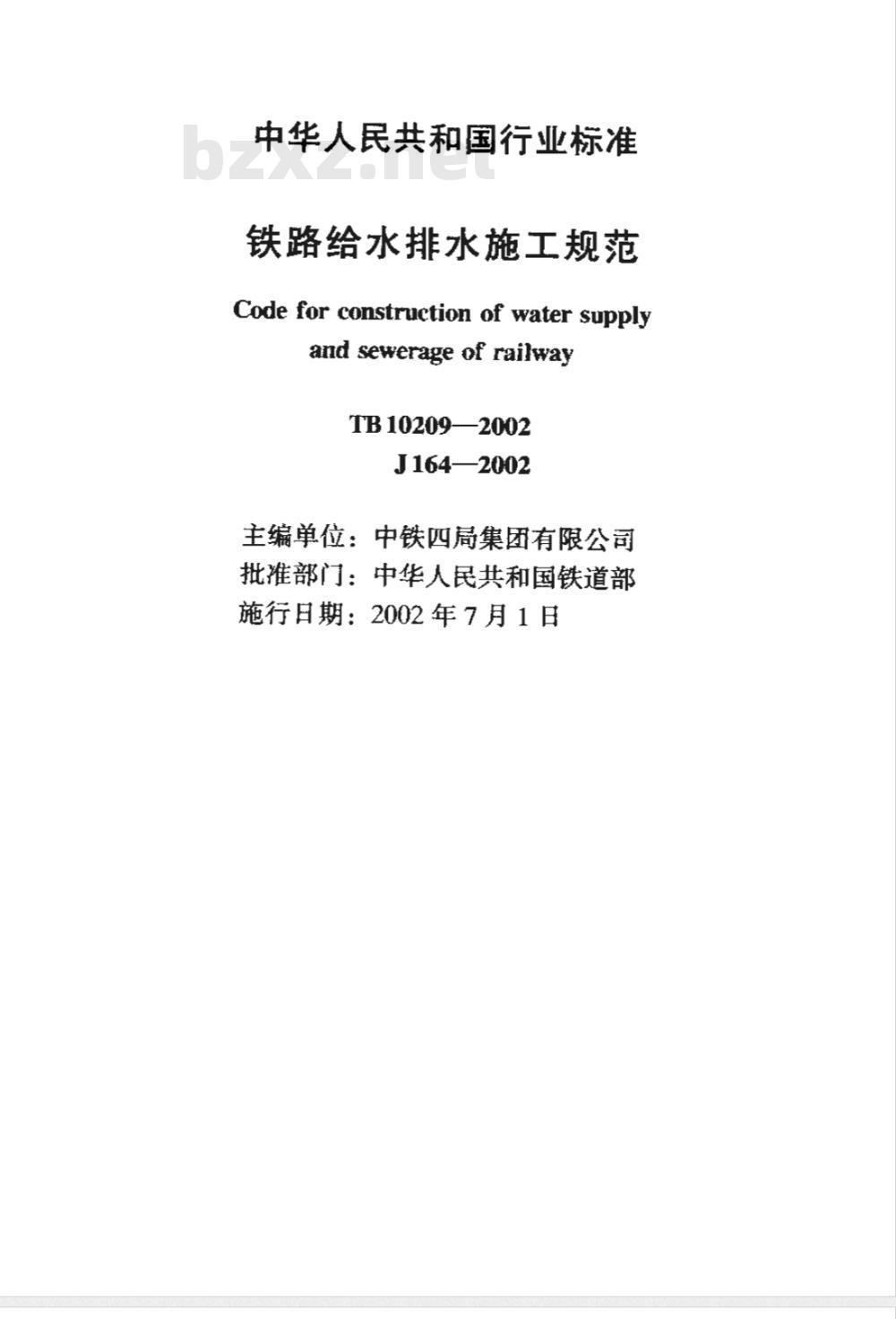

中华人民共和国行业标准
铁路给水排水施工规范
Code for construction of water supplyand sewerage of railway
TB10209—2002
J164—2002
主编单位：中铁四局集团有限公司批准部门：中华人民共和国铁道部施行日期：2002年7月1日

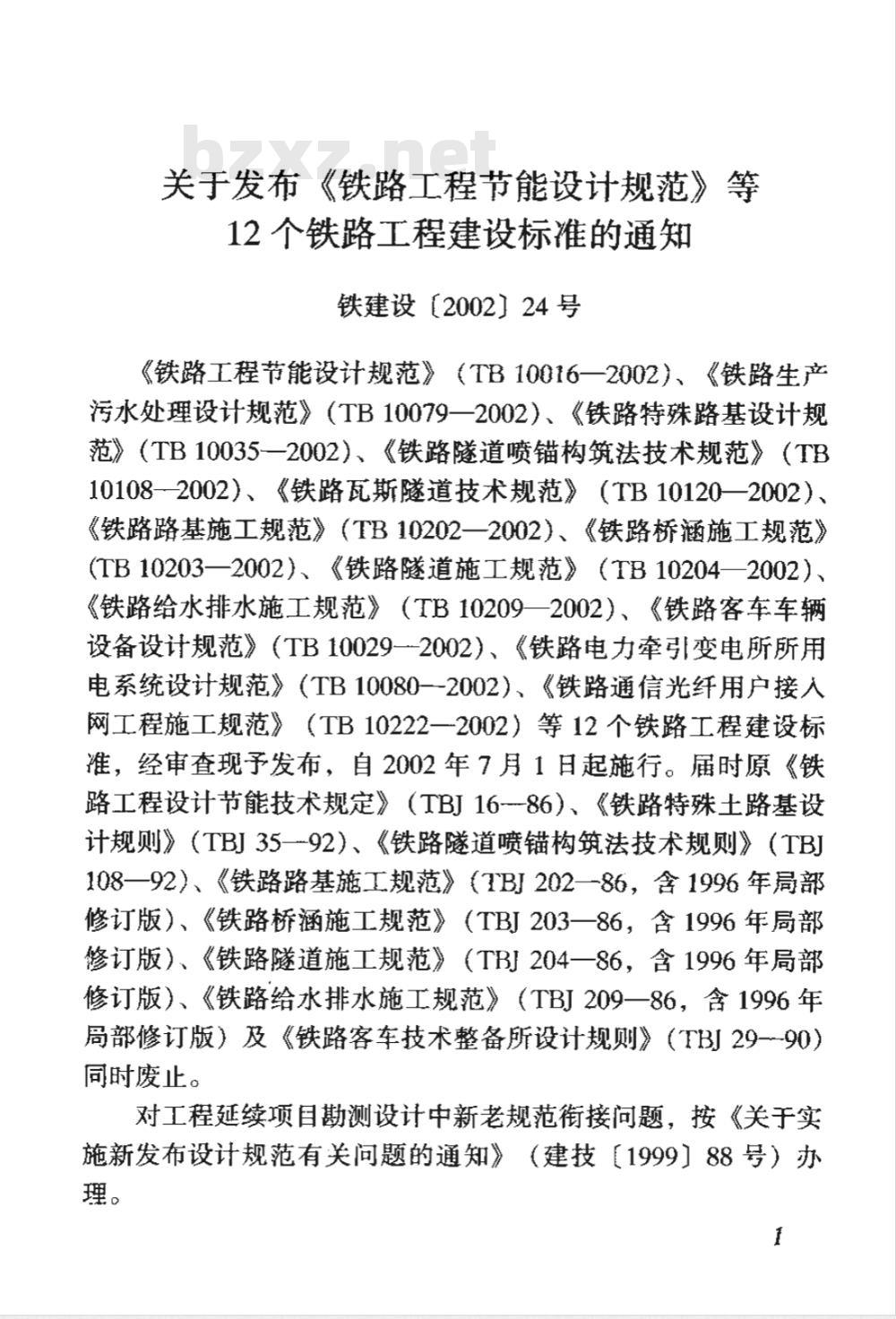

关于发布《铁路工程节能设计规范》等12个铁路工程建设标准的通知
铁建设［2002]】24号
《铁路工程节能设计规范》（TB10016一2002）、《铁路生产污水处理设计规范》（TB10079一2002）、《铁路特殊路基设计规范》（TB10035一2002）、《铁路隧道喷锚构筑法技术规范》（TB10108-2002）、《铁路瓦斯隧道技术规范》（TB10120一2002）《铁路路基施工规范》（TB10202一2002）、《铁路桥涵施工规范》(TB10203一2002）、《铁路隧道施工规范》（TB10204一2002）《铁路给水排水施工规范》（TB10209一2002）、《铁路客车车辆设备设计规范》（TB10029一2002）、《铁路电力牵引变电所所用电系统设计规范》（TB10080--2002）、《铁路通信光纤用户接入网工程施工规范》（TB10222一2002）等12个铁路工程建设标准，经审查现予发布，自2002年7月1日起施行。届时原《铁路工程设计节能技术规定》（TBJ16-86）、《铁路特殊土路基设计规则》（TBI35-92）、《铁路隧道喷锚构筑法技术规则》（TBJ108一92）、《铁路路基施工规范》（TBI202一86，含1996年局部修订版）、《铁路桥涵施工规范》（TBI203一86，含1996年局部修订版）、《铁路隧道施工规范》（TBJ204一86，含1996年局部修订版）、《铁路给水排水施工规范》（TBJ209一86，含1996年局部修订版）及《铁路客车技术整备所设计规则》（TBI29--90）同时废止。
对工程延续项目勘测设计中新老规范衔接问题，按《关于实施新发布设计规范有关问题的通知》（建技【1999】88号）办理。

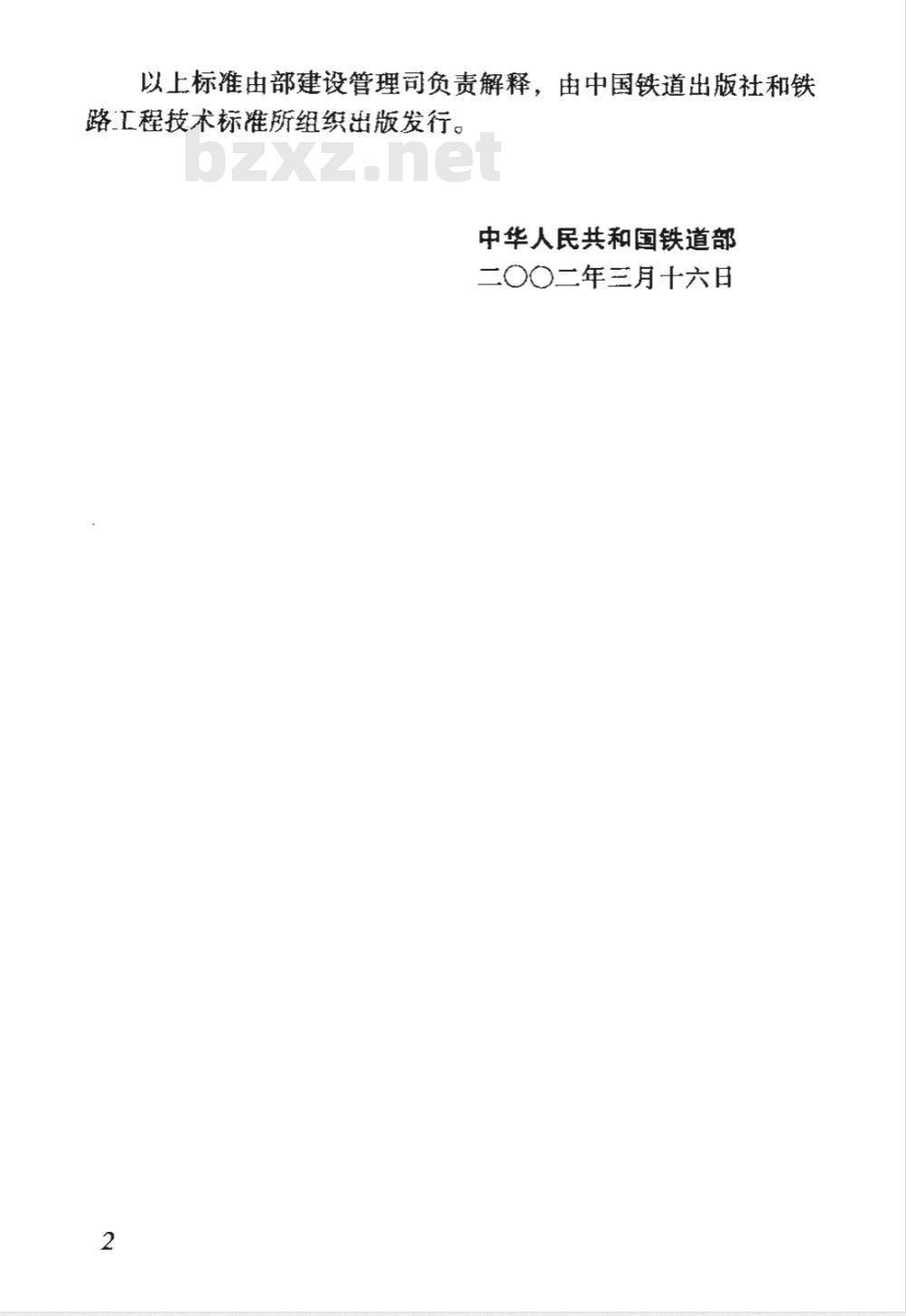

以上标准由部建设管理司负责解释，由中国铁道出版社和铁路工程技术标准所组织出版发行。中华人民共和国铁道部
二〇〇二年三月十六日

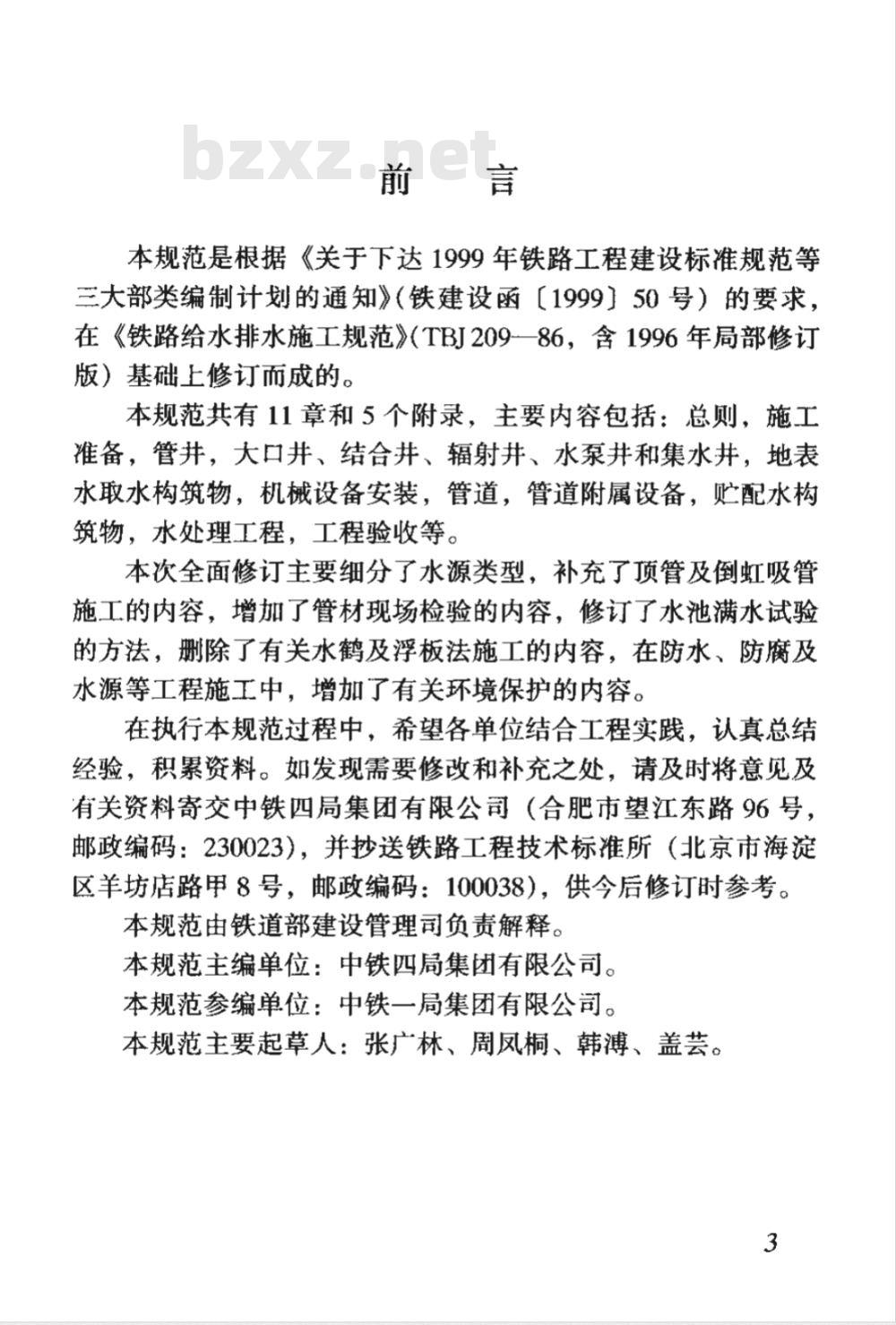

本规范是根据《关于下达1999年铁路工程建设标准规范等三大部类编制计划的通知》（铁建设函【1999】50号）的要求，在《铁路给水排水施工规范》（TBJ209-一86，含1996年局部修订版）基础上修订而成的。
本规范共有11章和5个附录，主要内容包括：总则，施工准备，管井，大口井、结合井、辐射井、水泵井和集水井，地表，水取水构筑物，机械设备安装，管道，管道附属设备，贮配水松筑物，水处理工程，工程验收等。本次全面修订主要细分了水源类型，补充了顶管及倒虹吸管，施工的内容，增加了管材现场检验的内容，修订了水池满水试验的方法，删除了有关水鹤及浮板法施工的内容，在防水、防腐及水源等工程施工中，增加了有关环境保护的内容。在执行本规范过程中，希望各单位结合工程实践，认真总结，经验，积累资料。如发现需要修改和补充之处，请及时将意见及有关资料寄交中铁四局集团有限公司（合肥市望江东路96号邮政编码：230023），并抄送铁路工程技术标准所（北京市海淀区羊坊店路甲8号，邮政编码：100038），供今后修订时参考。本规范由铁道部建设管理司负责解释。本规范主编单位：中铁四局集团有限公司。本规范参编单位：中铁一局集团有限公司。本规范主要起草人：张广林、周凤桐、韩薄、盖芸。3
施工准备
般规定
钻进工艺
材料准备及加工
成井工艺
4大口井、结合井、辐射井、水泵井和集水井4.1
般规定
井筒简施工
井底施工
辐射管、集水管·
5地表水取水构筑物，
般规定·www.bzxz.net
防护工程
导水管、取水头部（进水口）
移动式取水工程·
机械设备安装
般规定
常用设备安装
管材·
沟槽开挖与回填
管道安装与铺设·
钢管安装与铺设
铸铁管、球墨铸铁管安装与铺设，非金属管安装与铺设
顶管施工
倒虹吸管施工
管道压力试验及冲洗消毒
管道附属设备
检查井、栓室及管沟·
支墩及水道标·
管道附属设备安装·
贮配水构筑物
地基与基础·
水塔塔身
水池与水塔水柜
钢丝网水泥结构
装配式结构·
附属设备安装，
水处理工程
般规定
水处理设备
防腐工程
工程验收
附录A
附录 B
附录C
附录D
附录E
水井抽水试验
环氧树脂粘合剂配合比
管道气压试验
水池满水试验
用贯入阻力测量混凝土凝固的试验方法本规范用词说明
《铁路给水排水施工规范》条文说明·6
1总则
1.0.1为统一一给水排水工程的施工技术标准，促进施工技术进步，确保施工安全和工程质量，制定本规范。1.0.2本规范适用于新建改建的标准轨距铁路给水排水工程的施工及验收。
1.0.3给水排水工程的施工应与其他有关工程及运输等密切配合，合理安排工程进度，避免相互于扰，减少损失，并保证工程配套按期交付使用。
1.0.4给水排水工程必须按照批准的设计文件施工。如需变更，应按铁道部现行的变更设计管理办法执行。1.0.5施工中应注意节约能源和原材料，并应积极采用经过鉴定的新技术、新材料和新工艺。在改善劳动条件，提高经济效益的基础上，积极采用机械化施工。
1.0.6施工中应遵守国家或地方对于环境保护和文物保护的规定，防止因施工造成对环境和文物的破坏。对于治理污染的工程，必须与主体工程同时安排施工，并与主体工程同时交付使用。
1.6.7施工中的技术安全措施，应符合国家现行的有关安全规则的规定。并应符合国家和地方的有关劳动保护、防火、防爆等方面的规定。
1.0.8施工中所用的设备，应选用有生产许可证或质量认证标识的产品，其质量及性能应符合国家现行标准及工程设计要求，并有合格证及铭牌。材料应按国家现行有关规定进行抽检，重点设备应逐件检验验收。
1.0.9铁路给水排水工程的施工，除应符合本规范外，尚应符合国家现行的有关强制性标准的规定。·1
2施工准备
2.0.1施工前应首先熟悉设计图纸，并应参加设计单位的技术交底。
2.0.2根据工程情况及施工需要应进行现场调查，其主要内容应符合下列规定：
1根据施工设计图纸与现场实际情况进行核对，重点为：1）主要给水排水构筑物的位置：2）坐标基点、水准基点；
3）主要管道的节点。
必要时，可请设计单位到现场点交。2材料、机具、劳力供应情况。
现场地形、气象及水文资料。
4工程地质及水文地质资料。
当地可利用的资源和设施。
既有构筑物及地下电缆、地下管线、坟墓、文物、古迹6
和附近的建筑物与本工程的施工有无于扰。购地、青苗补偿及拆迁等情况。7
8水源及排水设计方案，应取得地方有关部门的认同，如有异议，应及时通知建设和设计单位。9与给水排水工程相关的其他工程的施工阶段，给水排水工程是否已具备进入施工场地的条件。编制实施性施工组织设计，应包括下列内容：2.0.33
施工方案；
施工进度计划（附图或表）；
绘制必要的施工详图、大样图：3
4劳力、材料、机具数量及调配计划；.2·
5保证工程质量、安全、防洪、节约、及保护工地环境等重要措施。
2.0.4施工前对使用和备用的机具应进行周密的检查，并试运转。对不得中断的施工作业，应有专门的备用机具。2.0.5施工场地及设施，应有总体布置，既要节约用地少占农田，又要符合安全、防火、防洪、环境保护等要求；临近或位于既有铁路、公路或航道的施工场所，应先取得主管部门的同意，施工时叠夜应设有明显的警戒标志和可靠的防护措施。3.
3管井
3.1一般规定
3.1.1以管井为水源的给水厂、给水站和生活供水站，宜先施工督井工程。
3.1.2管井施工中，应随时记录和分析实际的水文地质、抽水试验、水质化验等资料。在附近有其他管井水源时，应观察是否互相于扰。当发现水文地质情况与设计不符，或产水量、水质达不到设计要求时，应及时会同设计单位处理。3.1.3抽水试验应如实记录静止水位、动水位、恢复水位、流量、抽水时间等项资料，并在抽水试验结束前按规定取水样，进行化学分析和细菌分析。
抽水试验应按本规范附录A的规定进行。抽水试验时，当出现较长时间夹有大量排砂，应查明原因，并应随时注意并口附近有无塌，当有塌时应暂停抽水采取措施及时处理。
3.2钻进工艺
3，2.1机具类型和施工方法，应根据地质情况，并孔结构，钻进工艺等因素，综合考虑选择。3.2.2井孔开口孔径和终止孔径，应根据过滤管外径和填砾厚度确定。
过滤管外的填砾厚度，应根据设计要求确定，设计未提出要求时，应根据含水层岩性确定，宜为75～150mm。3.2.3采用泥浆护壁钻进时，泥浆质量应符合下列要求：1含砂量：冲击钻进不应大于6%，回转钻进不应大于8%；.4·
