【铁路运输行业标准(TB)】 铁路隧道施工规范(附条文说明)

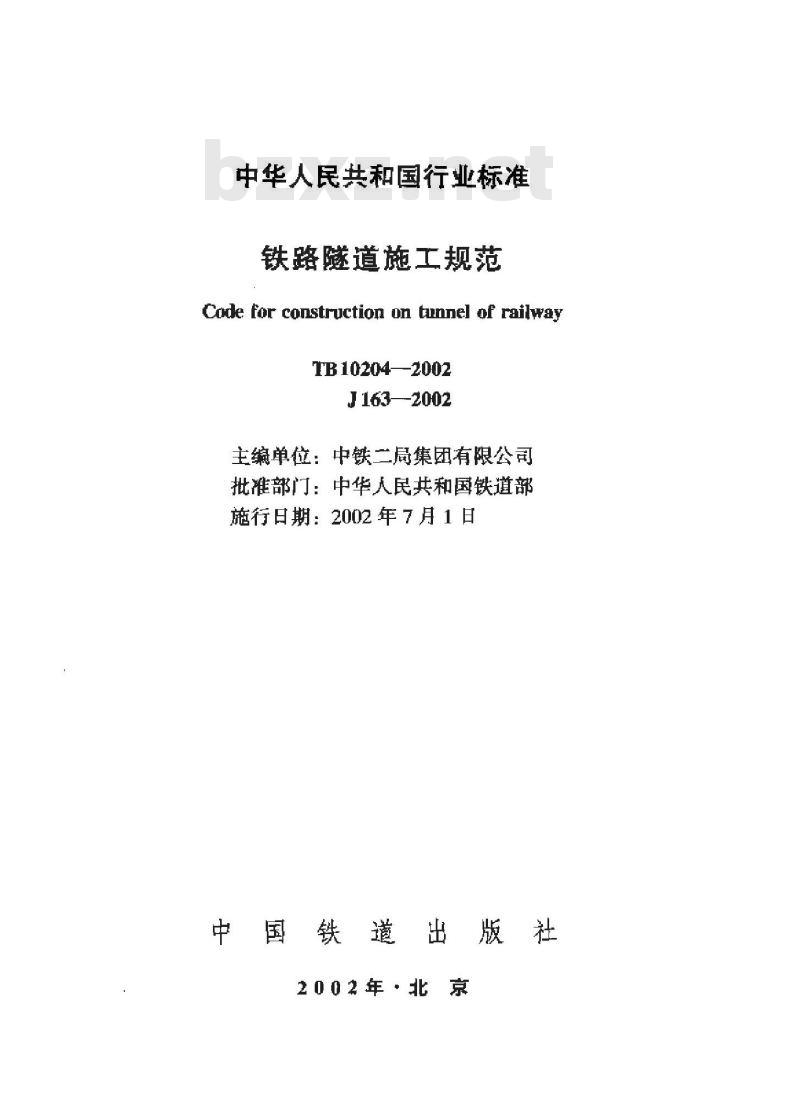

中华人民共和国行业标准
铁路隧道施工规范
Code for construction on tunnel of railwayTB10204—-2002
J163—-2002
主编单施：中铁二局集团有限公司批准部门：中华人民共和国铁道部施行日期：2002年7月1日
中国铁道出版社
2002年·北京

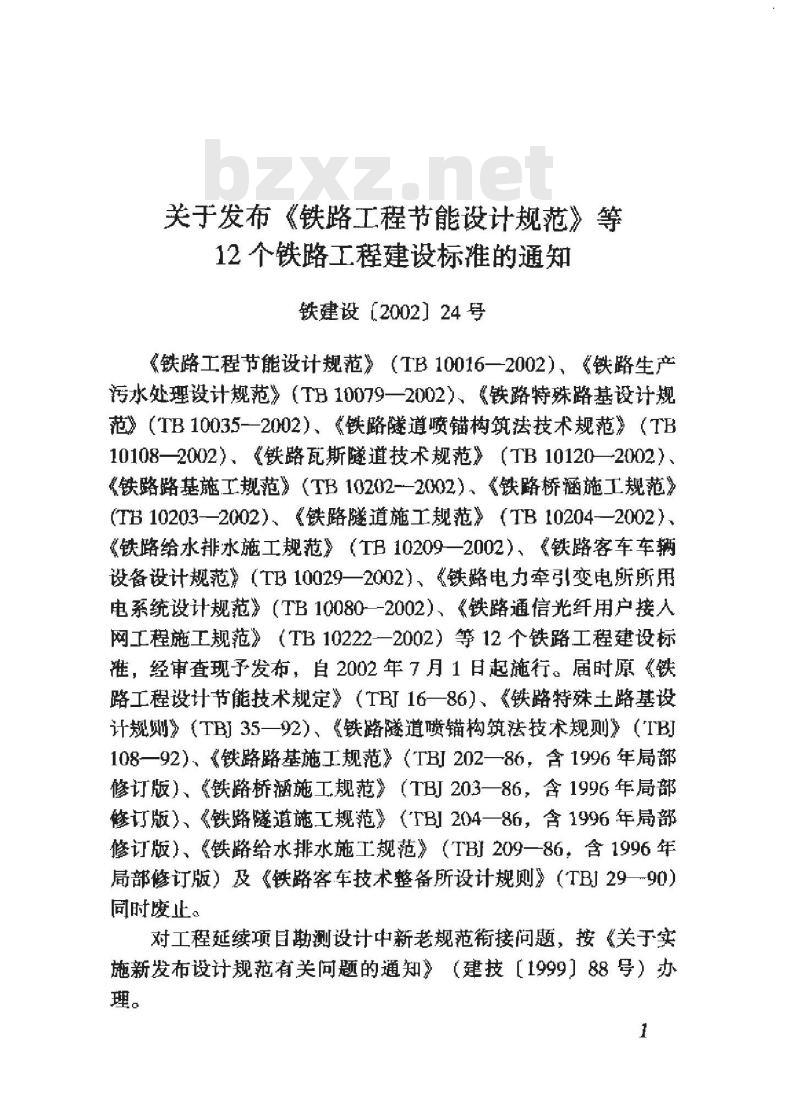

关于发布《铁路工程节能设计规范》等12个铁路工释建设标推的通知
铁建设【2002]24号
《铁路工程节能设计规范》（TB10016一2002），《铁路生产污水处理设计规范》（TB10079一2002）、《铁路特殊路基设计规范》（TB10035一2002），《铁路隧道喷锚构筑法技术规范》（TB10108一2002）、《铁路瓦斯隧道技术规范》（TB10120一2002）铁路路基施工规范》（TB10202-2002），《铁路桥涵施工规范》TB102032002）铁路隧道施工规范》（TB10204-一2002）（铁路给水排水施工规范》（TB10209一2002），《铁路客车车辆设备设计规范》（TB10029一2002），（铁路电力牵引变电所所用电系统设计规范》（TB10080一-2002）、《铁路通信光纤用产接入网工程施工规范》（TB10222一2002）等12个铁路工程建设标准，经审查现予发布，自2002年7月1日起施行。届时原《铁路工程设计节能技术规定》（TB厂16一86），铁路特殊土路基设计规观》（TBI35一92）、《铁路隧道喷锚构筑法技术规则》（IB108一92），《铁路路基施工规范》（IBI202一86，含1996年局部修订版）、《铁路桥播施工规范》（1TBI203一86，含1996年局部修订版）、《铁路隧道施工规范》（TBI204一86，含1996年局部修订版）、（铁路给水排水施工规范》（TB209一86，含1996年局部修订版）及《铁路客车技术整备所设计规刚》（TBI29一90）同时度止。
对工程延续项自勘测设计中新老规范衔接问题，接《关于实施新发布设计规范有关问题的通知》（建技【199988号）办理。

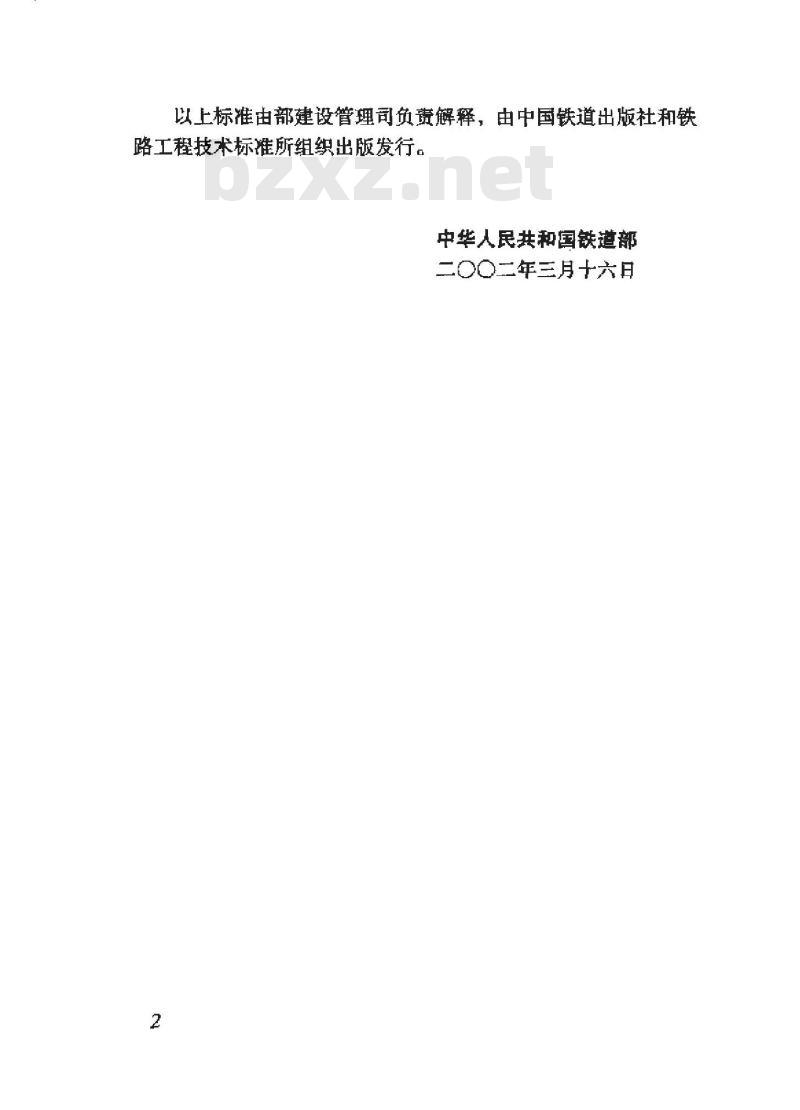

以上标准由部建设管理司负责解释，由中国铁道出版社和铁路工程技术标准所组织出版发行。中华人民共和国铁道部
二〇二年三月十六月

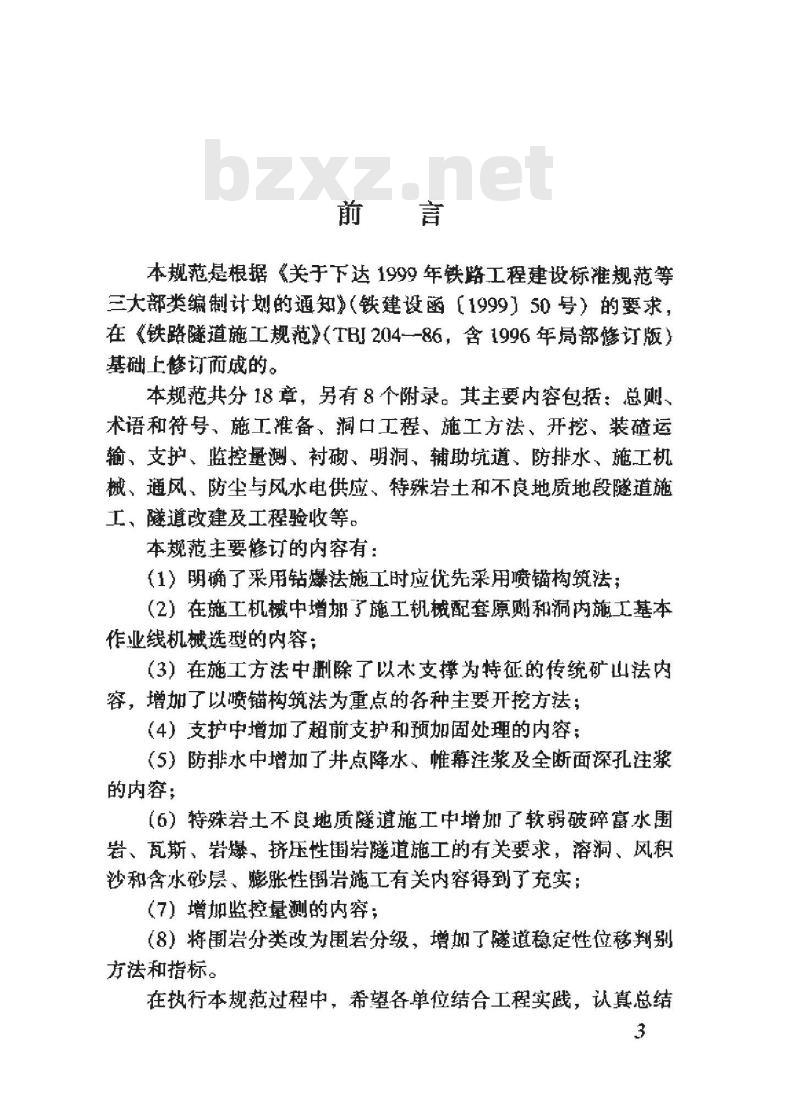

本规范是根据《关于下达1999年铁路工程建设标准规范等三大部类编制计划的通知》（铁建设函（1999）50号）的要求，在《铁路隧道施工规范》（TBI204—-86，含1996年局部修订版）基础上修订而成的。
本规范共分18章，另有8个附录，其主要内容包括：总则术语和符号，施工雅备，淘口工程、施工方法，开挖、装碴运输，支护、蓝控量测、衬弼、明洞，辅助坑道、防排水，施工机械，通风，防尘与风水电供应，特殊岩土和不度地质地段隧道施工，道改建及工程验收等。
本规范主要修的内容有：
（1）明确了采用钻爆法施工时应优先采用喷锚构筑法；（2）在施工机械中增加了施工机械配套原购和内施工基本作业线机械选型的内容：
（3）在施工方法中删除广以木支撑为特征的传统矿山法内容，增加广以喷锚构筑法为重点的各种主要开挖方法：4）支护中增加了超前支护和预加固处理的内容：（5）防排水中增加了井点降水，雄幕注紧及全断面深孔注浆的内容；
【6】特殊岩土不良地质魔道施工中增了软弱破碎富水围署、瓦斯，智爆，挤压性围君隧道施工的有关要求，溶洞，风积沙和含水砂层：膨胀性園岩施工有关内容得到充实：）增加蓝控测的内容：
8）将围岩分类改为围岩分级，增如了隧道稳定性位移判别方法和指标。
在执行本规范过程中，希各单位结合工程实践，认真总结3

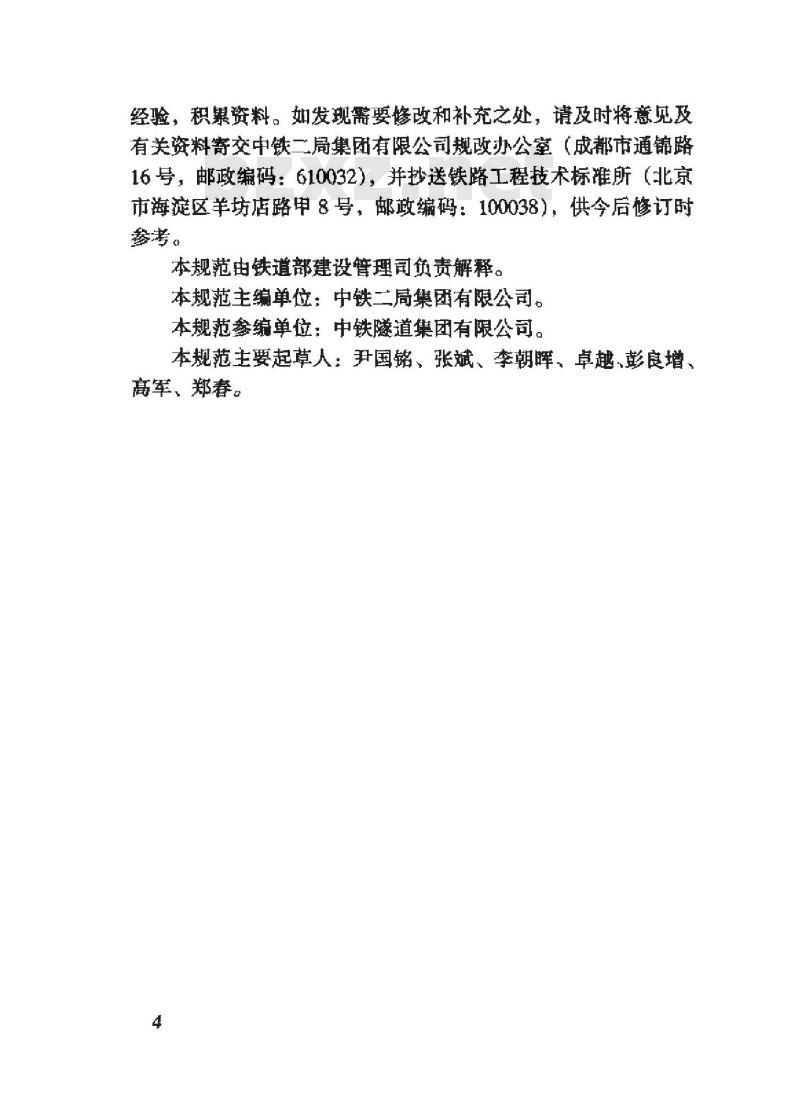

经验，积累资料。如发现需要修改和补充之处，请及时将意见及有关资料寄交中铁二局集团有限公司规改办公室（成都市通锦路16号，邮政编码：610032），并抄送铁路工程技术标谁所（北京市海淀区羊坊店路甲8号，邮政编码：100038），供今后修订时参考。
本规范由铁道部建设管理司负责解释。本规范主编单位：中铁二局集团有限公司。本规范参缩单位：中铁隧道集团有限公司。本规范主要起草人：尹国铭、张斌、李朝晖、卓越、彭良增、高军、郑春。
2术语和符号
3施工准备
施工调查
设计文件的核对
实施性施工组织设计
控制测量
施工机械推备
施工场地与临时工程·
作业人员，
洞口工程
施工方法·
般规定
隧道超欠挖的规定·
钻爆开挖
掘进机开挖
装碴运输·
般规定
喷射混凝土·
钢筋网
超前支护和预加固处理
监控量测
般规定
复合式衬砌
整体式村确
喷锚村砌
钢筋混凝土衬砌
仰拱和底板
辅助坑道
-般规定
横洞与平行导坑
13防排水
般规定
施工防排水
结构防排水
14施工机械
一般规定
施工机械的选型
15通风～E
防尘与风水电供应
通风与防尘
16特殊岩土和不良地质地段隧道施工16.1
般规定
富水软弱破碎围岩
风积沙和含水砂层www.bzxz.net
膨胀岩
挤压性围岩
17隧道改建
，一般规定
17.2改建隧道施工
17.3增建第二线隧道施工
18工程验收
附录A
铁路隧道主要施工（开挖）方法附录B爆破成缝试验方法
附录C周边眼装药结构
附录D
喷锚支护施工记录
附录E
喷锚支护有关的试验和测定方法E.1
喷射混凝土强度检香试件的制作方法喷射混凝土与岩面粘结力的试验方法喷混凝土实际配合比、水灰比的测定方法附录F铁路隧道围岩分级判定
附录G
施工阶段围岩级别判定卡
附录H
隧道塌方的防治
隧道塌方的预防
隧道塌方的整治
本规范用词说明
《铁路隧道施工规范》条文说明·66
1总则
1.心.1为统一铁路隧道施工的技术要求，保证工程质量，使隧道施工符合安全适用，技术先进、经济合理的要求，制定本规范。
1.0.2本规范适用于新建、改建的标准轨距铁路隧道工程的施工及验收。
1.0.3隧道工程必须接照批准的设计文件施工，当需要变更时，应按铁道部现行的变更设计管理办法执行。1.0.4铁路隧道采用钻爆法施工时，宜优先采用喷锚构筑送，实施动态管理。
铁路隧道的长度等级划分应符合下列规定：1.0.5
长度在500m及以下为短隧道：
长度在500m以上至3000m为中长隧道：3
长度在3000m以上至10000m为长隧道：长度在10000m以上为特长隆道，4
铁路隧道的开挖断面等级划分应符合下列规定：1
断面积在10m2及以下为小断面：断面积在10m2以上至50m2为中等断面：2
断面积在50m以上至100m为大断面3
断面积在100m2以上为特大断面，4
1.0.7隧道施工应根据铁路修建的总体施工组织计划，结合施工单位具体情况，做好以下工作：1针对现场特点，结合勘测设计文件，正确选定施工方法：2做好施工准备和洞口附属工程，为隧道施工创造有利条件；
3合理安排工序进度和关键工序的作业，组织均衡生产；.1
4根据施工条件和工期要求，进行施工机械的选型配套，充分发挥设备的综合能力，逐步提高机械化施工水平：5加强通风、照明、防尘、降温和防止有害气体，确保作业人员身体健康：
6制定相应的安全措施，严格避守安全规程，确保施工安全
7做好技术交底和现场试验工作，严格遵守各项操作规程。确保工程质量：
8积极推广应用新技术、新工艺、新材料、新设备，不断改进施工技术，完善现场管理，提高施工技术水平，节约能源，降低材料消耗，提高隧道施工的综合经济效益。1.0.8隧道施工应根据规定的测量精度，采取相应的施测方法，建立复核制度，保证隧道的中线，水平、开挖断面、衬厚度和静空尺寸符合设计要求。
1.0.9隧道竣工时应根据施工特点编写单项和全面的施工技术总结，及时提交竣工文件。在施工过程中，应随时收集原始数据，资料，做好有关的施工记录。1.0.10隧道施工应保护环境，文明施工，防止污架。对环境影响无法避免时，必须采最相应的处理措施。1.0.11铁路隧道工程的施工除应符合本规范外，尚应符合国家现行的有关强制性标推的规定。2
2术语和符号
2.1术语
2.1.1 隧道掘进机 tunnel boring machine一种机械化的隧道掘进设备，有单肆，两臂以及全断面等各种机型。
2.1.2围岩自稳时间rock-self stability time惠君在开挖暴露后，无需进行任何支护情况下，能够自行持续稳定的时间。
2.1.3松散压力looseningpressure隆道开挖后，围岩发生松地变形，出现松动和空隙，形成部分松散的程体，作用于支护上的荷载（压力）。2.1.4形变压力clastic pressure蓬道开挖后，围岩周边发生变形，而作用手支护结构上的压力。
2.1.5全断面开挖法full faceexcavationinethod采用全断面一次开挖成形的施工方法。2.1.6正台阶送bench cut method先开挖上半断面，待开挖至一定距离后再同时开挖下半断面的施工方法！根据上半断面超前距离的不同，可分为长台阶法，短台阶法及微台阶法。
2.1.7环形开挖预留核心士法ringcutmethiod先开挖上部导坑成环形，并进行支护，再分部开挖中部核心土、两侧边墙的施工方法。
2.1.8双侧壁导坑法bothsidedriftmethrod先开挖隧道两侧的导坑，并进行初期支护，再分部开挖剩余.3.
部分的施工方法。
2.1.9 申洞法 center drift excavation method 在连拱隧道单线隆道的喇地口地段，先开挖两洞之间柱（或中墙）部分，并完成立柱（或中墙）混凝土浇筑后，再进行左右两开挖的施工方法。
2.1.10中隔壁法（CD法）center diagram method在软弱围岩大跨隧道中，先开挖隧道的一侧，并施作中隔壁墙，然后再分步开挖隧道的另一侧的施工方法。2.1.11交叉中隔壁法 (CRD法）center cross diagram method在软弱围岩大跨隧道中，先开挖隧道一侧的一或二部分，施作部分中癌睦墙，再开挖隧道另一的一或二部分，然后再开挖最先施工一侧的最后部分，并延长中隔壁墙，最后开挖剩余部分的施士方法。
2.1.12岩爆rock btirst
在高地施方岩层中开挖馨道时，围岩力突然释放而起岩快爆裂向外抛射的现象，
2.1.13浅孔爆破shortholeblasting在开挖时，钻眼探度小于1.5时的爆破施工。2.1.14深孔爆破longholeblasting在开挖时，钻眼深度大于3.5m时的爆破施工。2.1.15光面爆破smooth blasting为了便爆破形成平整的开挖面，藏小超挖，由开挖面中部向外懒依次顺序起爆的爆破方法，2.1.16预裂爆破presplitting
在硬岩隧道的开挖中，先行爆破周边孔，预先拉成断裂面，然后再爆中央部分的爆破方法。2.1.17 喷锚支护 shotcrete and rock bolt supprot由喷射混凝土，锚杆和钢筋网等组合前成的支护结梅，Z.1.18 钢架 steel frame cr beam support用钢筋或型钢、钢管，钢轨等制成的支护骨架结构。.4
