【铁路运输行业标准(TB)】 铁路路基施工规范(附条文说明)

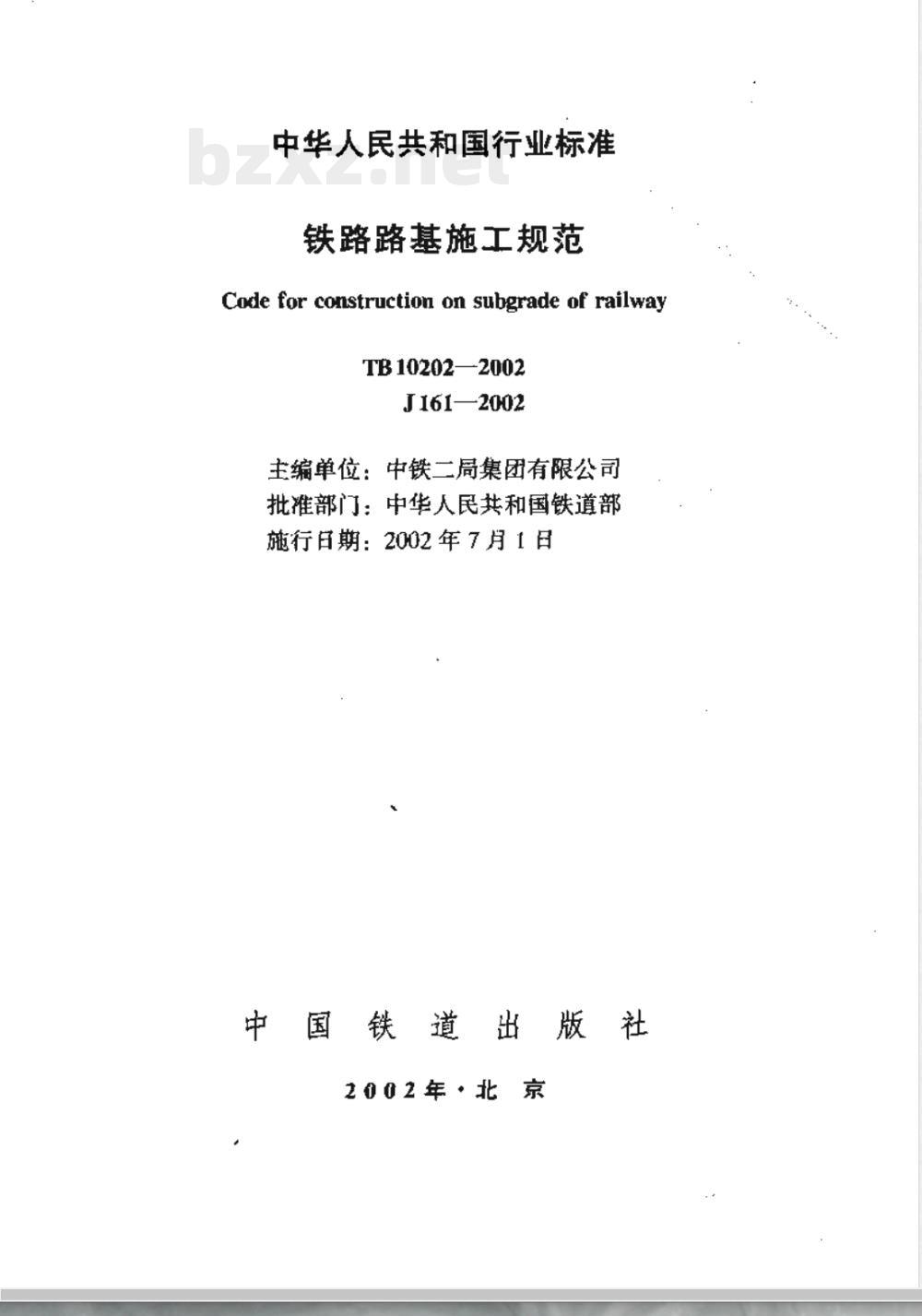

中华人民共和国行业标准
铁路路基施工规范
Code for construction on subgrade of railwayTB10202—2002
J161—2002
主编单位：中铁二局集团有限公司批准部门：中华人民共和国铁道部施行日期：2002年7月1日
中国铁道出版社
2002年·北京

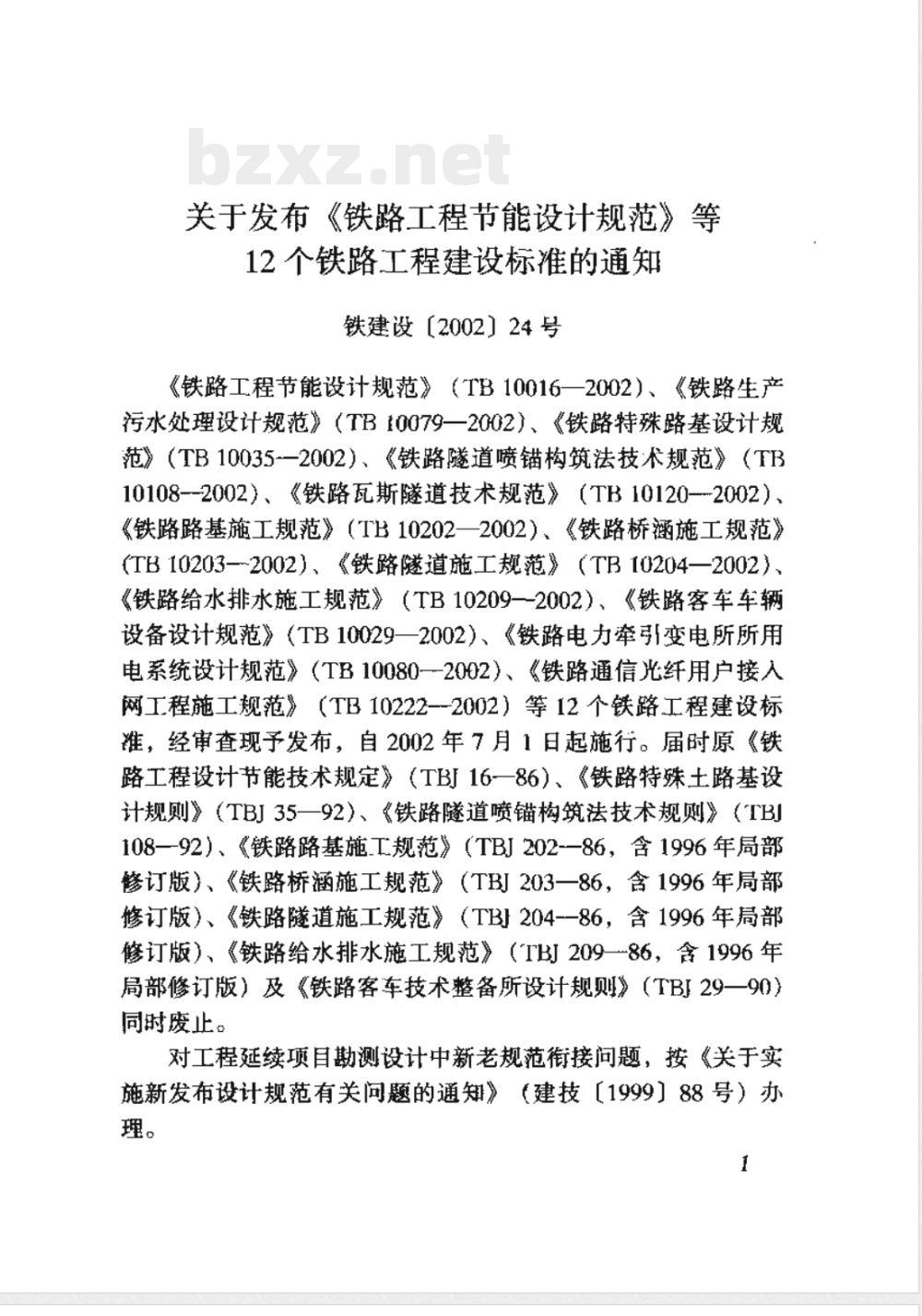

关于发布《铁路工程节能设计规范》等12个铁路工程建设标准的通知
铁建设【2002】24号
《铁路工程节能设计规范》（TB10016一2002）、《铁路生产污水处理设计规范》（TB10079一2002）、《铁路特殊路基设计规范》（TB10035一2002）、《铁路隧道喷锚构筑法技术规范》（TB10108--2002）、《铁路瓦斯隧道技术规范》（TB10120-2002）、（铁路路基施工规范》（TB10202一2002）、《铁路桥涵施工规范）（TB10203-—2002）、《铁路隧道施工规范》（TB[0204—2002）、《铁路给水排水施工规范》（TB10209--2002）、《铁路客车车辆设备设计规范》（TB10029一2002）、《铁路电力牵号变电所所用电系统设计规范》（TB10080-2002）、《铁路通信光纤用户接入网工程施工规范》（TB10222--2002）等12个铁路工程建设标准，经审查现予发布，自2002年7月1日起施行。届时原《铁路工程设计节能技术规定》（TB16一86）、《铁路特殊土路基设计规则》（TBI35一92）、《铁路隧道喷锚构筑法技本规则》（TBI108-92）、《铁路路基施工规范》（TB厂202~一86，含1996年局部修订版）、《铁路桥涵施工规范》（TB203一86，含1996年局部修订版）、《铁路隧道施工规范》（TB204-一86，含1996年局部修订版）、《铁路给水排水施工规范》（TBI209一-86，含1996年局部修订版）及《铁路客车技术整备所设计规则》（TBI29一90）同时废止。
对工程延续项自勘测设计中新老规范衔接问题，按《关于实施新发布设计规范有关问题的通知》（建技【1999】88号）办理。

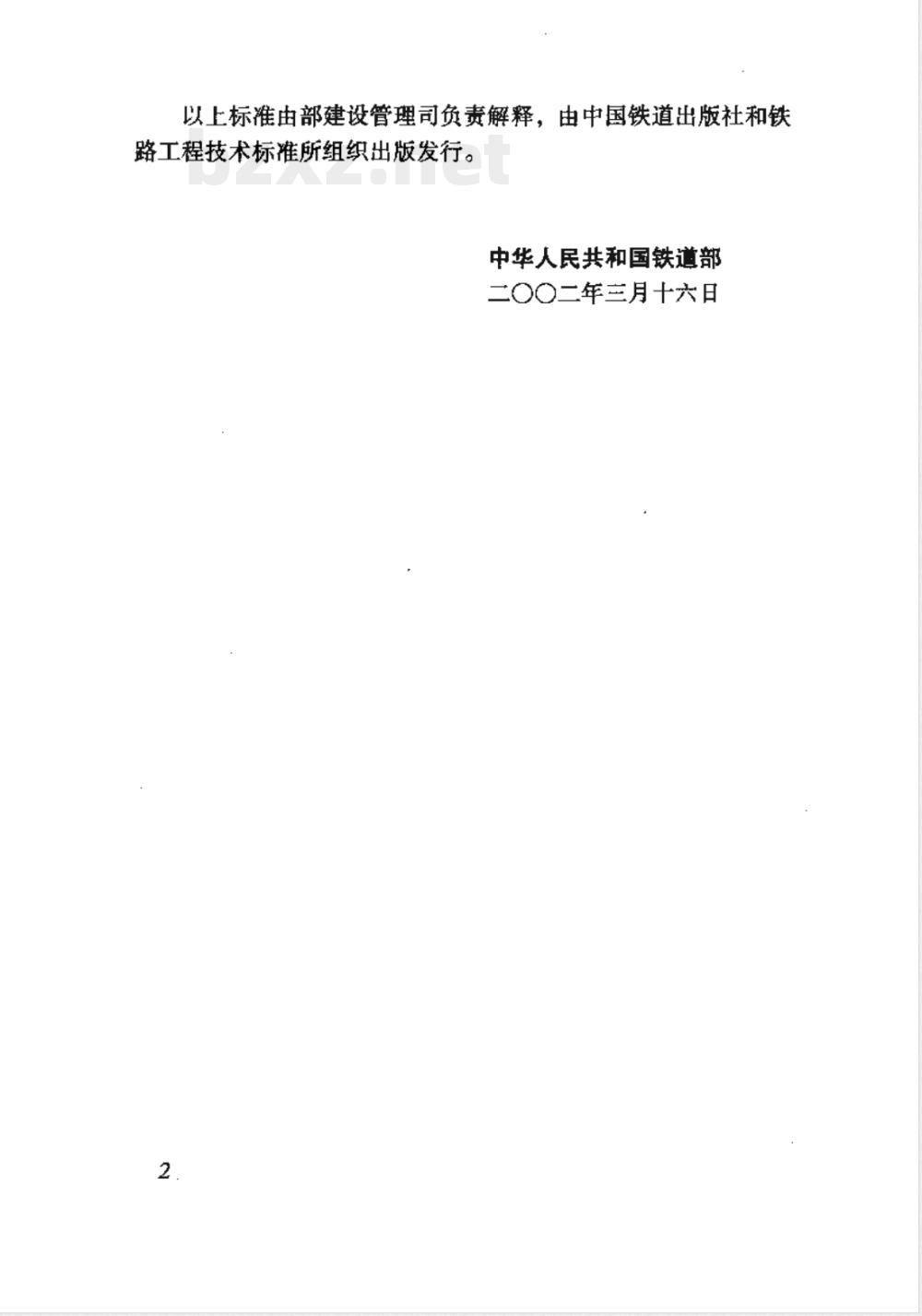

以上标准由部建设管理司负责解释，由中国铁道出版社和铁路工程技术标准所组织出版发行。中华人民共和国铁道部
二〇〇二年三月十六日

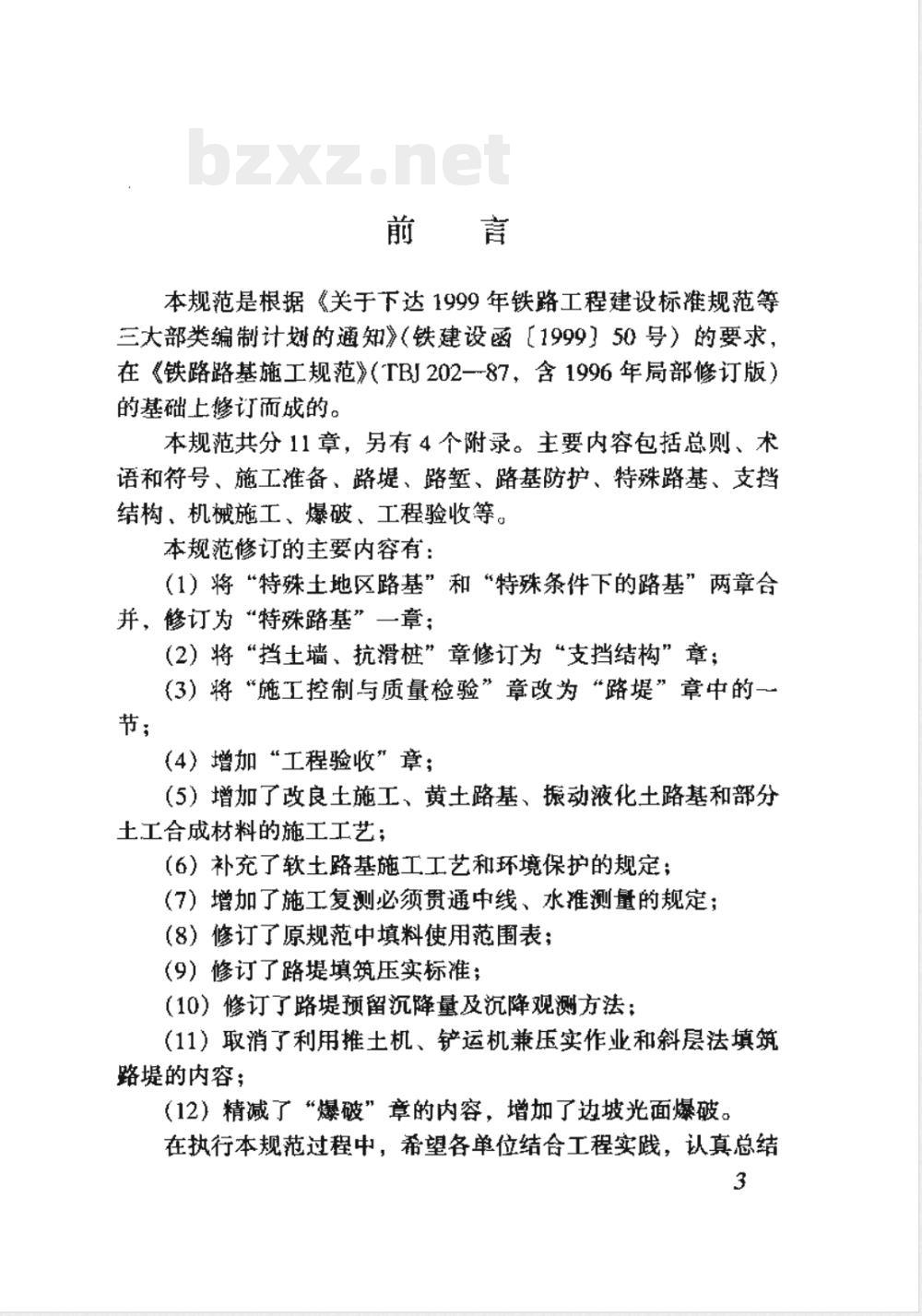

本规范是根据《关于下达1999年铁路工程建设标准规范等三大部类编制计划的通知》（铁建设函【1999】50号）的要求，在《铁路路基施工规范》（TBJ202-87、含1996年局部修订版）的基础上修订而成的。
本规范共分11章，另有4个附录。主要内容包括总则、术语和符号、施工准备、路堤、路堑、路基防护、特殊路基、支挡结构、机械施工、爆破、工程验收等。本规范修订的主要内容有：
（1）将“特殊土地区路基”和“特殊条件下的路基”两章合并，修订为“特殊路基”一章；（2）将“挡土墙、抗滑桩”章修订为“支挡结构”章；(3）将“施工控制与质量检验”章改为“路堤”章中的一节；
（4）增加“工程验收”章；
（5）增加了改良土施工、黄土路基、振动液化土路基和部分土工合成材料的施工工艺；
（6）补充了软王路基施工工艺和环境保护的规定：（7）增加了施工复测必须贯通中线、水准测量的规定：（8）修订了原规范中填料使用范围表：（9）修订了路堤填筑压实标准：10）修订了路堤预留沉降量及沉降观测方法：（11）取消了利用推土机、铲运机兼压实作业和斜层法填筑路堤的内容；
（12）精减了*爆破”章的内容，增加了边坡光面爆破。在执行本规范过程中，希望各单位结合工程实践，认真总结3

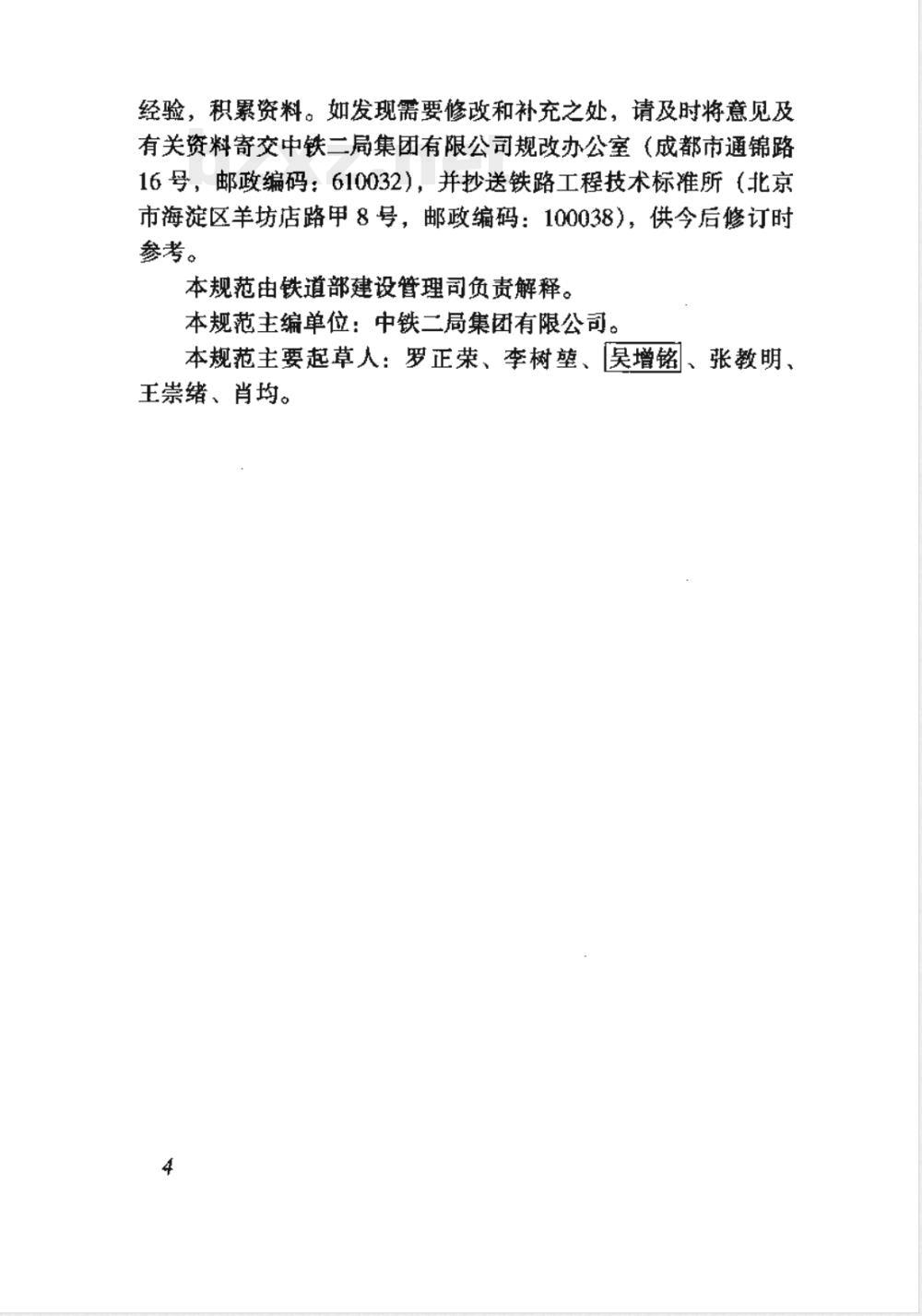

经验、积累资料。如发现需要修改和补充之处，请及时将意见及有关资料寄交中铁二局集团有限公司规改办公室（成都市通锦路16号，邮政编码：610032），并抄送铁路工程技术标准所（北京市海淀区羊坊店路甲8号，邮政编码：100038），供今后修订时参考。
本规范由铁道部建设管理司负责解释。本规范主编单位：中铁二局集团有限公司。本规范主要起草人：罗正荣、李树、吴增铭、张教明、王崇绪、肖均。
2术语和符号
3施工准备
般规定
基床以下路堤
地基表层处理
预留沉降量及观测.
改良土施工
低温施工
雨季施工
施工控制与检测
般规定
路堑各部.
6路基防护，
6.1一般规定
6.2坡面防护
6.3冲刷防护..
特殊路基·
软土路基
膨胀土（岩）路基
黄土路基·
盐渍土路基·
冻土路基：
振动液化土路基
浸水、水库路基·
滑坡地段路基
崩塌、落石与岩堆地段路基·
岩溶、洞穴地段路基
风沙路基
雪害路基
8支挡结构·
一般规定·
重力式挡土墙·
短卸荷板式挡土墙
悬臂式和扶壁式挡土墙，
锚杆挡土墙·
锚定板挡土墙·
加筋土挡土墙·
土钉墙
抗滑桩
桩板式挡土墙
预应力锚索
9机械施工
一般规定
挖掘机挖装：
装载机挖装
推土机推运
铲运机铲运
汽车运土
火车运士，
平地机整平
机械压实：
一般规定
常用爆破
光面爆破和预裂爆破
11工程验收
附录A
路堤填筑压实试验
附录B
填料分类、野外鉴别与室内试验附录C岩土施工.T程分级
附录D爆破各种岩石的单位炸药消耗量值本规范用词说明
《铁路路基施工规范》条文说明，7
1总则
1.0.1为统一一铁路路基施工技术要求，保证工程质量，使路基施工符合安全适用、技术先进、经济合理的要求，制定本规范。1.0.2本规范适用于旅客列车最高行车速度140km/h的新建、改建标准轨距铁路的路基工程施工和验收。1.0.3路基工程必须按批维的设计文件施工，如需变更应符合铁路现行变更设计处理办法的规定。施工中当发现实际情况与设计不符或出现新的工程问题时，应及时向设计单位反馈信息。1.0.4铁路路基应作为土工结构物精心施工，严格按照工程质量标准进行管理，不留工程病害。路基各项工程，均应按计划及时配套完成，并及时收集资料，编好竣工文件。重要工点或工序，应加强技术安全措施，施工中应防备雨、水、风、雪和其他自然灾害的影响和损害。1.0.5隐蔽工程，必须经检查合格并办理签证后，方准进行下一步工序施工。
1.0.6路基施工中，应重视农田水利，节约用地，少占耕地，1.0.7路基施工应遵守有关环境保护的政策、法规。对环保工程应按照要求.与主体工程配套施工，同时完成。1.0.8路基施工应全面安排，因地制宜，就地取材，周密计划，正确选用施工方法，合理部署施工力量。1.0.9重点工程应编制个别实施性施工组织设计方案，按规定的程序批准后据以施工。
1.0.10路基工程应推行机械化施工，推广采用新技术、新工艺、新设备、新检测方法，并制订达到本规范质量标准的工艺要求，不断提高路基施工技术水平和质量。1.0.11用于路基工程的钢材、水泥、土工合成材料、爆破器1
材、大型机械及检测设备等应符合国家现行的有关标准，并具有合格证件，设备应有铭牌。
1.0.12土质路基的路肩和边坡上不应埋设施工用电缆、电杆。1.0.13新建区间路基的机械化作业平台应与路基一并施工完成。
1.0.14既有线改建和增建第二线路基，应周密安排施工，确保既有线路安全。
1.0.15路基工程施工除应符合本规范外，尚应符合国家现行的有关强制性标准的规定。
2术语和符号
2.1术语
2.1.1桥涵缺口gapbehindabutmentofbridgeorculvert桥缺口：桥台后下方不小于2m、上方不小于桥台高度加2m的范围。
涵缺口：涵洞两侧每侧不小于涵洞孔径两倍，并不小于2m的范围。
2.1.2预留沉降量reservedamountofsettlement为弥补路堤填完后路堤和地基的沉降量而预先加筑的填土高度。
2.1.3土料soilmaterials
天然土和岩石，包括经刨松、破碎的土、石。2.1.4填料fillmaterials
用以填筑路堤和地基换填的土料，包括经筛选或按一定要求掺和加工的土料。
2.1.5渗水土pemeablesoil
填料分类表中细粒土含量小于15%的岩块、粗粒土（粉砂、黏砂除外)。
2.1.6非渗水土unpermeablesoil填料分类表中的各种细粒土和粉砂、黏砂以及细粒土含量大手或等于15%的岩块和粗粒士，易风化泥质软块石，2.1.7改良土improvedsoil
通过掺人石灰、水泥、粉煤灰、固化剂等材料以提高工程性能的土体。
-相对密度
2.2符号
相邻填层中：颗粒较粗层填料的颗粒级配曲线上，相应于15%含量的粒径
相邻填层中，颗粒较细层填料的颗粒级配曲线上，相应于85%含量的粒径
重型击实标准的压实系数
-地基系数
孔隙率
填料的最优含水量
地基容许承载力
压实土的密度、湿土密度
土的干密度
土的最大干密度
土的天然密度
