【铁路运输行业标准(TB)】 铁路路基土工合成材料应用技术规范

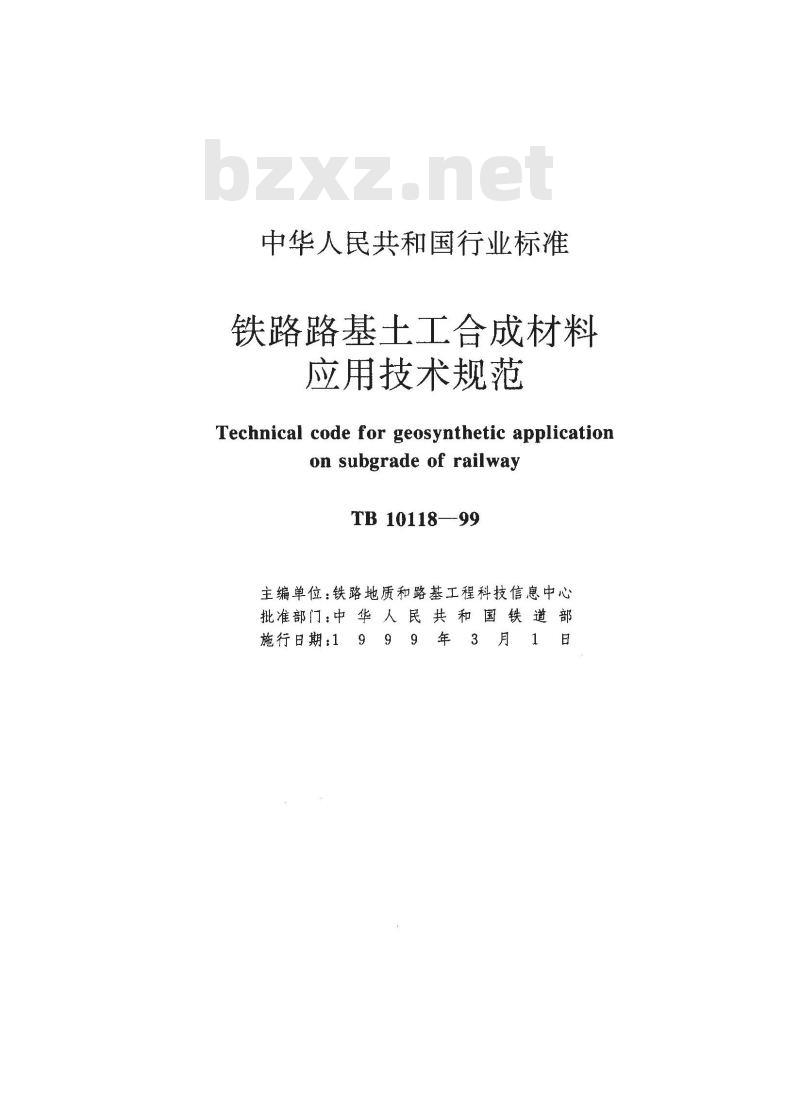

中华人民共和国行业标准
铁路路基土工合成材料
应用技术规范
Technical code for geosynthetic applicationon subgrade of railway
TB10118—99
主编单位：铁路地质和路基工程科技信息中心批准部门：中华人民共和国铁道部施行日期：1９９9年3月1

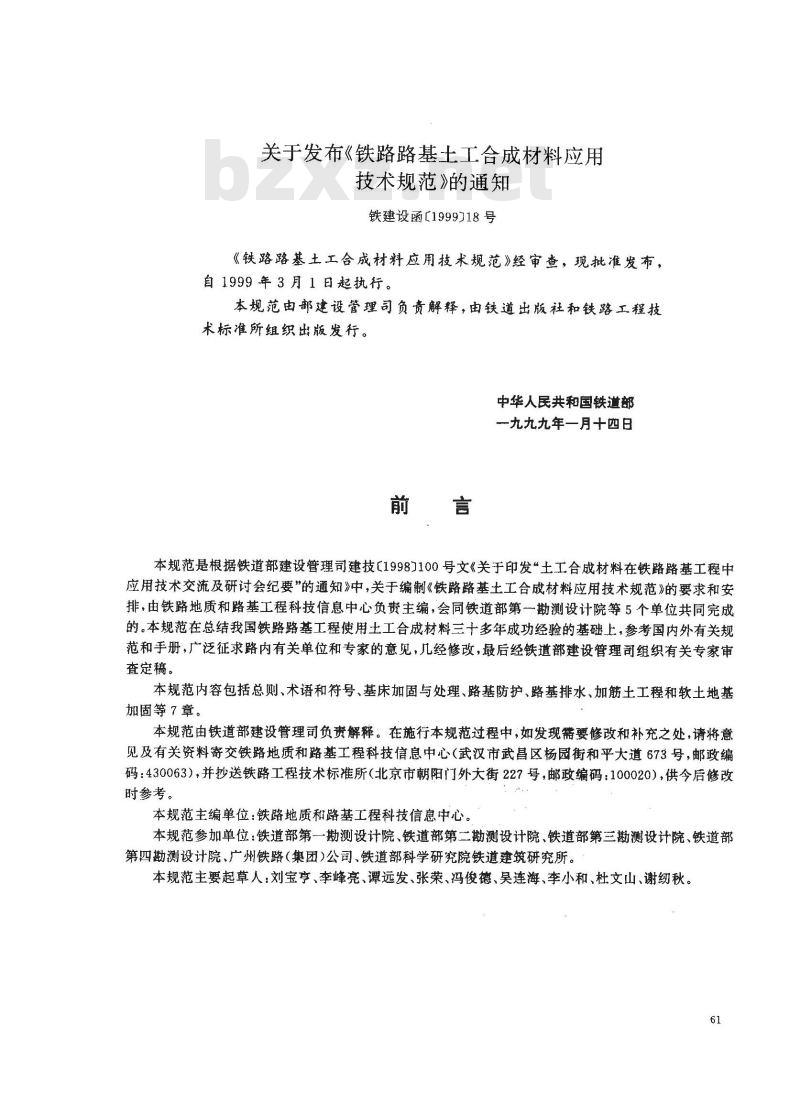

关于发布《铁路路基土工合成材料应用技术规范》的通知
铁建设函【1999718号
《铁路路基土工合成材料应用技术规范》经审查，现批准发布，自1999年3月1日起执行。
本规范由部建设管理司负责解释，由铁道出版社和铁路工程技术标准所组织出版发行。
中华人民共和国铁道部
一九九九年一月十四日
本规范是根据铁道部建设管理司建技（1998J100号文《关于印发土工合成材料在铁路路基工程中应用技术交流及研讨会纪要的通知》中，关于编制《铁路路基土工合成材料应用技术规范》的要求和安排，由铁路地质和路基工程科技信息中心负贵主编，会同铁道部第一勘测设计院等5个单位共同完成的。本规范在总结我国铁路路基工程使用土工合成材料三十多年成功经验的基础上，参考国内外有关规范和手册，广泛征求路内有关单位和专家的意见，几经修改，最后经铁道部建设管理司组织有关专家审查定稿。
本规范内容包括总则、术语和符号、基床加固与处理、路基防护、路基排水、加筋土工程和软土地基加固等7章。
本规范由铁道部建设管理司负责解释。在施行本规范过程中，如发现需要修改和补充之处，请将意见及有关资料寄交铁路地质和路基工程科技信息中心（武汉市武昌区杨园街和平大道673号，邮政编码：430063），并抄送铁路工程技术标准所（北京市朝阳门外大街227号，邮政编码：100020），供今后修改时参考。
本规范主编单位：铁路地质和路基工程科技信息中心。本规范参加单位：铁道部第一勘测设计院、铁道部第二勘测设计院、铁道部第三勘测设计院、铁道部第四勘测设计院、广州铁路(集团)公司、铁道部科学研究院铁道建筑研究所。本规范主要起草人：刘宝亨、李峰亮、谭远发、张荣、冯俊德、吴连海、李小和、杜文山、谢纫秋。61

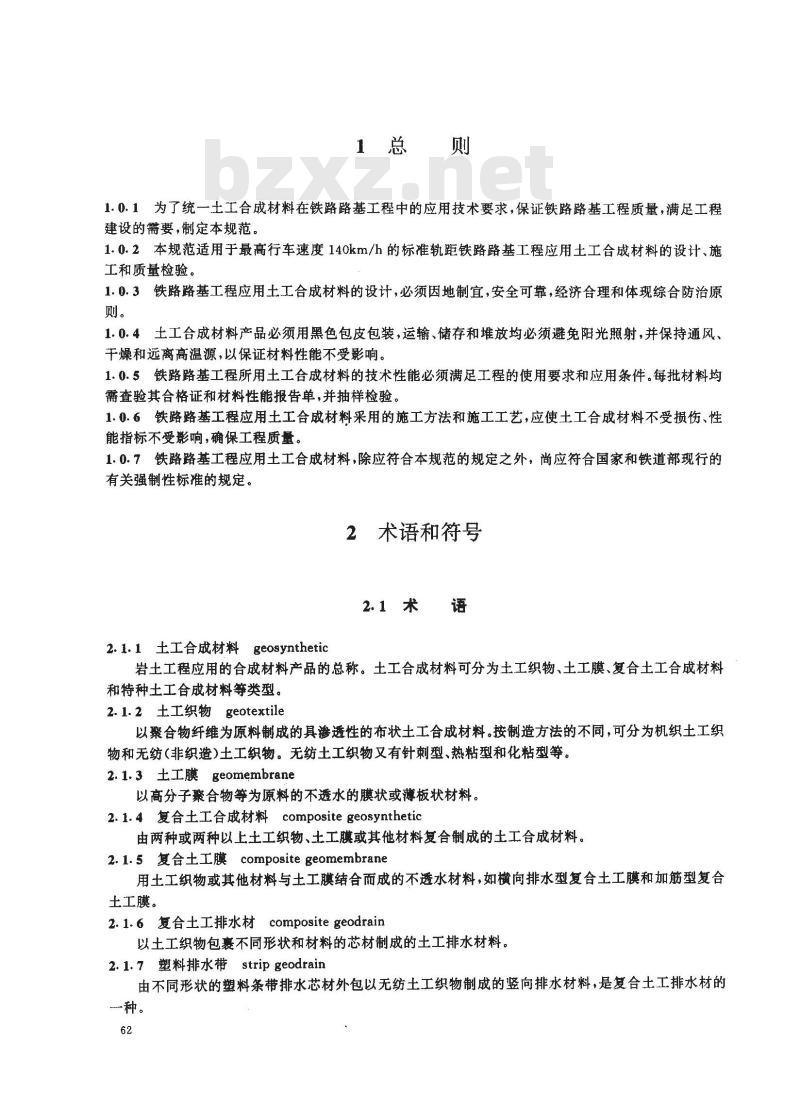

1.0.1为了统一土工合成材料在铁路路基工程中的应用技术要求，保证铁路路基工程质量，满足工程建设的需要，制定本规范，
1.0.2本规范适用于最高行车速度140km/h的标准轨距铁路路基工程应用土工合成材料的设计、施工和质量检验。
1.0.3铁路路基工程应用土工合成材料的设计，必须因地制宜，安全可靠，经济合理和体现综合防治原则。
1.0.4土工合成材料产品必须用黑色包皮包装，运输、储存和堆放均必须避免阳光照射，并保持通风、干燥和远离高温源，以保证材料性能不受影响。1.0.5铁路路基工程所用土工合成材料的技术性能必须满足工程的使用要求和应用条件。每批材料均需查验其合格证和材料性能报告单，并抽样检验。1.0.6铁路路基工程应用土工合成材料采用的施工方法和施工工艺，应使土工合成材料不受损伤、性能指标不受影响，确保工程质量。1.0.7铁路路基工程应用土工合成材料，除应符合本规范的规定之外，尚应符合国家和铁道部现行的有关强制性标准的规定。
2术语和符号
2.1术语
2.1.1土工合成材料 geosynthetic岩土工程应用的合成材料产品的总称。土工合成材料可分为土工织物、土工膜、复合土工合成材料和特种土工合成材料等类型。
2.1.2 土工织物 geotextile
以聚合物纤维为原料制成的具透性的布状土工合成材料。按制造方法的不同，可分为机织土工织物和无纺(非织造)土工织物。无纺土工织物又有针刺型、热粘型和化粘型等。2.1.3土工膜geomembrane
以高分子聚合物等为原料的不透水的膜状或薄板状材料。2.1.4复合土工合成材料compositegeosynthetic由两种或两种以上土工织物、土工膜或其他材料复合制成的土工合成材料。2.1.5 复合土工膜 composite geomembrane用土工织物或其他材料与土工膜结合而成的不透水材料，如横向排水型复合土工膜和加筋型复合王工膜。
2.1.6 复合土工排水材 composite geodrain以土工织物包裹不同形状和材料的芯材制成的土工排水材料。2.1.7 塑料排水带strip geodrain由不同形状的塑料条带排水芯材外包以无纺土工织物制成的竖向排水材料，是复合土工排水材的种。

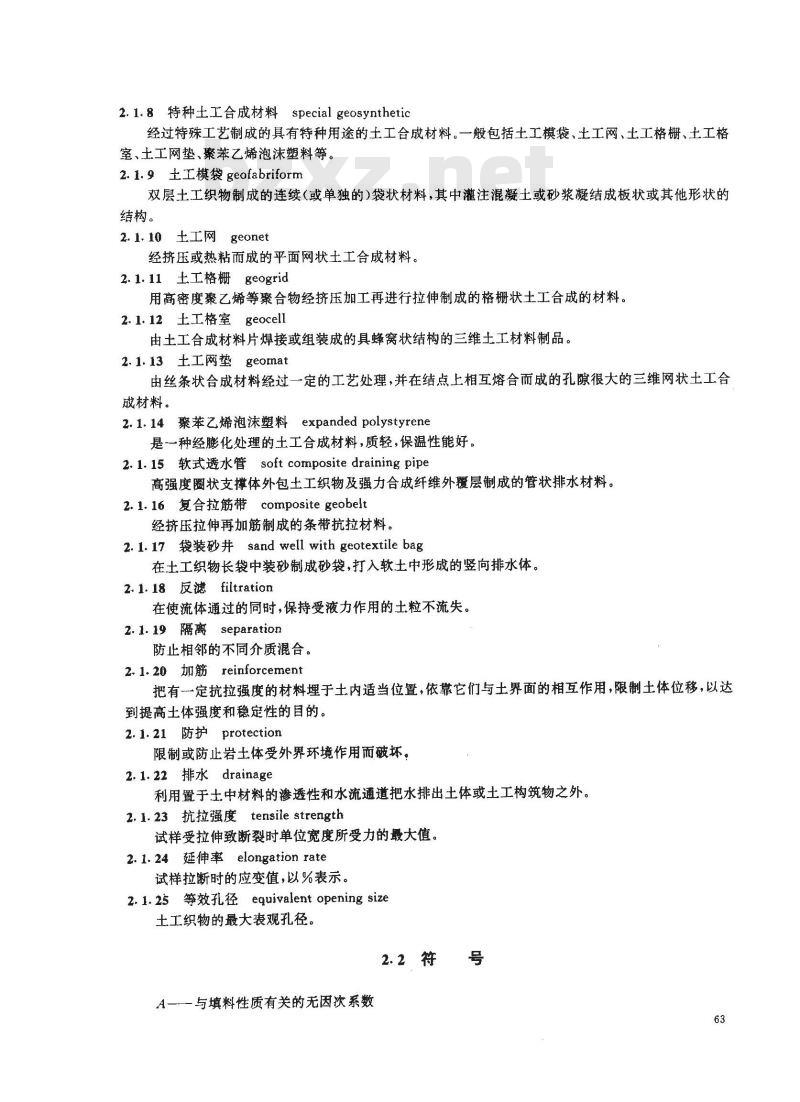

2.1.8特种土工合成材料special geosynthetic经过特殊工艺制成的具有特种用途的土工合成材料。一般包括土工模袋、土工网、土工格栅、土工格室、土工网垫、聚苯乙烯泡沫塑料等。2.1.9土工模袋geofabriform
双层土工织物制成的连续（或单独的)袋状材料，其中灌注混凝土或砂浆凝结成板状或其他形状的结构。
2.1.10　 土工网 geonet　
经挤压或热粘而成的平面网状土工合成材料。2.1.11土工格栅　geogrid
用高密度聚乙烯等聚合物经挤压加工再进行拉伸制成的格栅状土工合成的材料。2.1.12　土工格室　geocell
由土工合成材料片焊接或组装成的具蜂窝状结构的三维土工材料制品。2. 1.13 土工网垫 geomat
由丝条状合成材料经过一定的工艺处理，并在结点上相互熔合而成的孔隙很大的三维网状土工合成材料。
2.1.14聚苯乙烯泡沫塑料
expanded polystyrene
是一种经膨化处理的土工合成材料，质轻，保温性能好。2.1.15软式透水管soft compositedraining pipe高强度圈状支撑体外包土工织物及强力合成纤维外覆层制成的管状排水材料。2.1.16复合拉筋带compositegeobelt经挤压拉伸再加筋制成的条带抗拉材料。2. 1. 17 袋装砂井 sand well with geotextile bag在士工织物长袋中装砂制成砂袋，打入软土中形成的竖向排水体。2.1.18 反滤 filtratian
在使流体通过的同时，保持受液力作用的土粒不流失。2.1.19 隔离 separation
防止相邻的不同介质混合。
2.1.20 加筋 reinforcement
把有一定抗拉强度的材料埋于土内适当位置，依靠它们与土界面的相互作用，限制土体位移，以达到提高土体强度和稳定性的目的。2.1.21 防护 protection
限制或防止岩土体受外界环境作用而破坏。2.1.22排水 drainage
利用置于士中材料的渗透性和水流通道把水排出土体或土工构筑物之外。2. 1.23抗拉强度tensile strength试样受拉伸致断裂时单位宽度所受力的最大值。2. 1. 24 延伸率 elongation rate试样拉断时的应变值，以%表示。2. 1.25等效孔径 equivalent opening size土工织物的最大表观孔径。
2.2符号

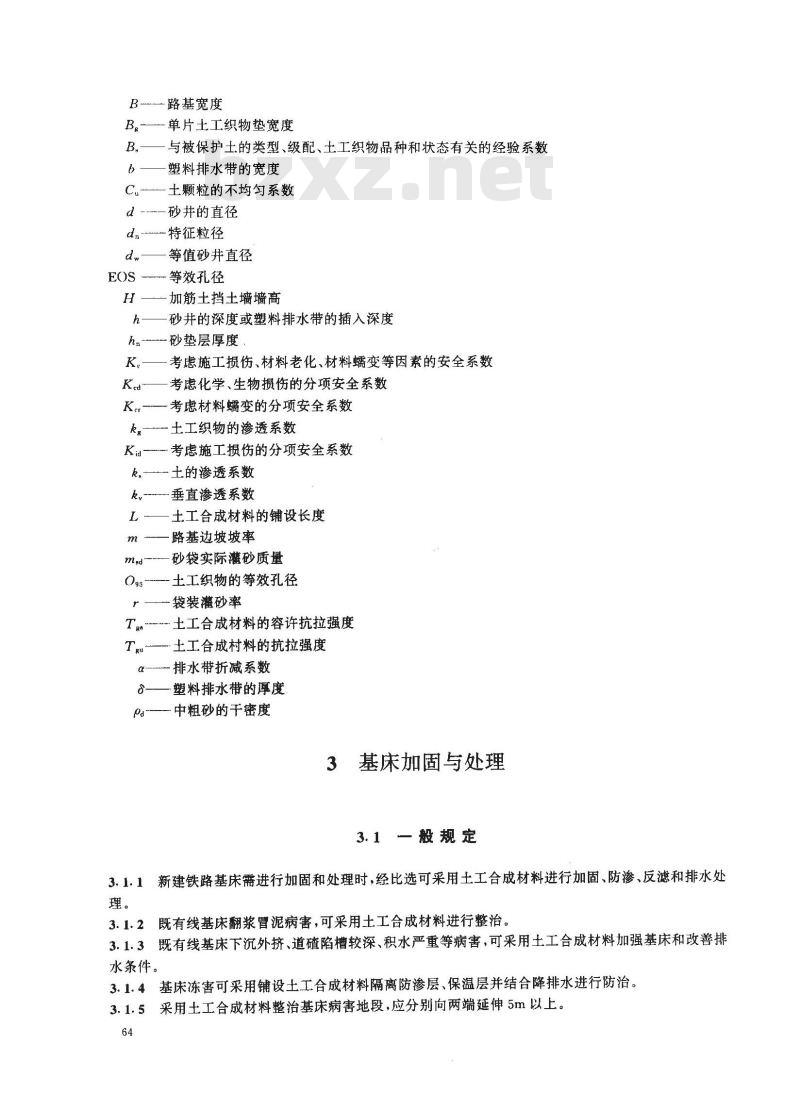

A—与填料性质有关的无因次系数63
B—路基宽度
B单片土工织物垫宽度
B.一一与被保护土的类型、级配、土工织物品种和状态有关的经验系数6
塑料排水带的宽度
Cu—土颗粒的不均匀系数
d ---—砂井的直径
d,特征粒径
等值砂井直径
等效孔径
-加筋土挡土墙墙高
砂井的深度或塑料排水带的插入深度砂垫层厚度
考虑施工损伤、材料老化、材料蠕变等因素的安全系数考虑化学、生物损伤的分项安全系数K。—考虑材料蠕变的分项安全系数k——土工织物的渗透系数
Kia—考虑施工损伤的分项安全系数k。—土的渗透系数
k垂直渗透系数
土工合成材料的铺设长度
m—路基边坡坡率
md-砂袋实际灌砂质量
Og--土工织物的等效孔径
r——袋装灌砂率
T.-土工合成材料的容许抗拉强度T.u土工合成村料的抗拉强度
α---排水带折减系数
-—塑料排水带的厚度
Pa-中粗砂的干密度
3基床加固与处理
3.1一般规定
3.1.1新建铁路基床需进行加固和处理时，经比选可采用土工合成材料进行加固、防渗、反滤和排水处理。
3.1.2既有线基床翻浆管泥病害，可采用土工合成材料进行整治。3.1.3既有线基床下沉外挤、道碴陷槽较深、积水严重等病害，可采用土工合成材料加强基床和改善排水条件。
3.1.4基床冻害可采用铺设土工合成材料隔离防渗层、保温层并结合降排水进行防治。3.1.5采用土工合成材料整治基床病害地段，应分别向两端延伸5m以上。64
3.2设计原则
3.2.1土工合成材料的铺设应符合下列要求：1铺设位置：
1)采用土工合成材料整治基床翻浆冒泥、冻害时,应铺设在基床表面(图3.2.1一1)；2)采用土工格室加固基床，整治基床下沉外挤等病害时，应铺设在基床表层内（图3.2.1-~2)3)新建铁路处理基床时，宜将土工合成材料铺设在基床表层内(图3.2.12)。L≥4.0m
路肩高程
中粗砂hg=0.10~0.15m
土工合成材料
中粗砂h≥0.05~0.1m
图3.2.1一1土工合成材料铺设在基床表面L≥4.0m
砾石反滤层
干面路房
蛋發展
河砂保护层
砾石反海层
路离高密
干面路肩
土工合成材料
中粗砂hl≥0.05m
图3.2.12土工合成材料铺设在基床表层内注，土工合成材料右侧示土工格室，左侧示其他土工合成材料。2土工合成材料的上、下宜铺砂垫层，下层砂厚不应小于5cm；材料铺设深度不应小于道床标准厚度，且材料下土的强度应满足要求；3铺设宽度：
1)土工合成材料的铺设宽度，单线铁路不应小于4.0m并行等高双线铁路，不应小于线间距加4.0m;
2)用于冻害防治和膨胀岩土处理，土工合成材料应全断面铺设，且不得暴露于道床之外。4横向排水坡度不宣小于4%。
3.2.2土工合成材料应按下列要求选用：1既有线基床翻浆胃泥的整治宣选用土工膜或复合土工膜；病害轻微时，可采用300g/m2以上的无纺土工织物。
2既有线基床下沉外挤、深陷槽、严重积水等病害的整治宜采用土工格室，格室的高度根据病害的严重程度选择，格室内宜填充中粗砂、砾石并压实。3既有线道碴陷槽、积水病害整治宜选用软式透水管引排积水。4既有线基床冻害防治，宜选用土工膜或复合土工膜，冻害较轻时，也可选用较厚的无纺土工织物。冻害严重时，还应上铺保温材料。保温材料可选用厚度不小于5cm的聚苯乙烯泡沫塑料板。65
5新建铁路加固处理基床时，根据具体情况可选用下列土工合成材料：1)基床防地表水下渗，可选用土工膜或复合土工膜：2)引排地下水，可选用塑料排水板、较厚的无纺土工织物；或土工织物包妻碎石、砂、砾石的横向或纵向渗沟；
3)软弱基床，宜采用土工格室加强基床4)冻害地区，除了采取上述防渗或反滤排水的措施外，可于基床表层的砂垫层中夹铺聚苯乙烯泡沫塑料板保温层。
3.2.3土工合成材料性能应满足下列要求：1土工膜、复合土工膜的渗透系数不应大于10~11cm/s，抗拉强度应大于12kN/m，顶破强度应大于1.5kN，在寒冷地区还应满足抗冻要求2无纺土工织物的等效孔径（EOS)Ogs和垂直渗透系数k，应满足设计要求，抗拉强度应大于12kN/m，顶破强度应大于1.5kN；3聚苯乙烯泡沫塑料板厚度不应小于5cm，抗压强度不应小于150kPa，抗弯强度不应小于300kPa，耐热度不应低于80℃，导热系数不应大于126J/（m·h·℃），吸水率应小于0.9%，化学稳定性好。3.3施工要点
3.3.1既有线路基基床病害整治施工，根据施工条件可采用封锁线路，便线绕行的施工法；也可采用架空轨道，限速行车的分段施工法，必须确保行车安全。3.3.2基床开挖断面必须达到设计标准。砂垫层下的基面应做成向路基外侧不小于4%的排水坡，基面及砂垫层中不应含有尖锐杂物及碎石。3.3.3铺设土工织物和土工膜应平整无褶，铺设土工格室应充分张拉成型并及时充填压实。3.3.4土工合成材料的连接应满足下列要求：1土工织物的连接可采用缝接或搭接。搭接宽度不得小于30cm;缝接的接缝强度不应低于原材料的设计强度。
2土工膜、复合土工膜一般可采用搭接、粘接或焊接方式，用于基床冻害防治时，宜采用粘接或焊接方式。
1)采用搭接方式时，搭接宽度不应小于30cm；2)采用粘接或焊接方式时，接缝宽度不应小于10cm，且连接处的各项技术指标不应低于设计要求。
3土工织物和土工膜的连接处，应使高端压在低端上。4聚苯乙烯泡沫塑料板间应连接牢固，接缝密实。5土工格室二单件间应使用特制连接件连接牢固。3.3.5土工合成材料铺设后，应及时铺垫层覆盖、并夯拍密实。3.4施工质量检验
3.4.1铺设的土工合成材料和砂垫层上下底面高程误差、纵横向坡度及平整度，应满足设计要求。3.4.2施工质量应符合表3.4.2的要求。表 3. 4. 2基床加固处理中土工合成材料施工最量要求序号
下承层平整拱度
材料搭接宽度
横向铺设宽度
充许偏差
符合设计要求
+5,0cm
每边±5cm
检验数量
每100m或每作业段检查3处
每100m检查3处
每100m检查3处
砂垫层厚度
土工膜、复合土工膜粘接或焊接处的抗渗性
续表3.4.2
允许偏差
不允许渗漏
路基防护
4.1一般规定
检验数量
每100m垫层长检查3处
每100m或每作业段检查3处
4.1.1为防止路基边破冲蚀，改善生态环境，对适合植物生长而土质较差的路基边坡可采用土工网垫、土工网植物防护。
4.1.2不适合植物生长的稳定破碎岩层、易于风化岩层及土质边坡，可设土工格栅挂网喷浆或喷射混凝士防护。
4.1.3土工合成材料可与土、石、混凝土等结合，覆盖于坡面或河底，构成抗冲刷护坡。一般可采用土工合成材料石笼或沉枕、土工模袋等冲刷防护类型。4.1.4风沙地区路基防护工程，先期可选用土工合成材料进行防护。4.2坡面防护设计
4.2.1土工网垫、土工网种草防护，边坡坡度不宜陡于1*1,陡于1，1时宜设草籽垫，并选用根系发达、茎矮叶茂的多年生植物。
4.2.2土工格栅挂网喷浆或喷射混凝土防护设计应按《铁路路基设计规范》有关规定执行。4.2.3材料基本性能应满足下列要求：1暴露状态下使用寿命不少于5年；2土工网垫水土保持能力系数不小于53土工网垫30min时回弹恢复率不低于80%；4用于喷浆或喷射混凝土防护的土工网、土工格栅网孔孔径不小于40mm；5当土工网、土工格栅延伸率为5%时，抗拉强度不低于10kN/m。4.3冲刷防护设计
4.3.1土工合成材料应用于冲刷防护工程的适用条件，可根据表4.3.1采用。表 4. 3. 1冲剧防护工程类型及适用素件防护类型
土工格栅或土工网石笼
土工织物沉枕
土工模袋
结构形式
适用条件
用土工格栅或土工网等制成箱形或圆柱适用于临时工程，流速4～5m/s，无滚石河段
形，笼内装块石、卵石形成条体或块体土工织物缝成管袋·内填砂石料等制的枕状物
流速4~5m/s、冲刷较严重的护坡、护底，如丁坝、顺坝等
护坡坡度不陡于1：1.5.充填水泥砂浆土工模袋内充填流动性水泥砂浆或混凝！土，厚度视工程需要确定。分有滤排水点和的，容许流速为2～3m/s，充填混凝土的，无滤排水点型
容许流速为大于3m/s的水上、水下工程67
4.3.2土工合成材料应用于冲刷防护工程设计应符合下列原则：1土工合成材料石笼和沉枕
1)石笼与沉枕应具有足够大的体积和质量，确保其稳定性，其尺寸应通过稳定性计算确定。石笼一般长2～3m，宽1～3m，高1m；圆柱体时直径1m。土工织物沉枕直径一般为0.6～1.0m，长5m或10m，沿其长轴每隔30～50cm用g4~5mm的合成材料筋绳捆扎一圈作为加固腰箍。2）土工格栅或土工网石笼内应选用卵石、块石充填，块径应大于网孔尺寸，一般为8cm×10cm或10cm×12cm，
3）为保证其稳定性，宜在其防护范围内的上、下端设锚固措施，上端设桩悬挂，或以锚钉固定，下端则嵌入脚槽中。
4)结构计算一般应校核抗滑稳定、抗浮稳定和水流作用下的稳定性。5)制作沉枕的管袋材料宜为机织型土工织物，其经纬向抗拉强度不应小于12kN/m。2士工模袋
1)模袋必须铺放在稳定的边坡上，必要时应进行土坡稳定性分析，校核其稳定性，一般情况下模袋护坡坡度不得陡于11.5。
2)模袋设计应按工程具体条件选用混凝土或砂浆模袋，并进行模袋混凝土护坡厚度计算、稳定性校核和抗滑措施等设计。模袋护坡厚度可分别按照抗浮动、抗冰推力、抗滑动计算，取其大值。一一般常用的竣工后的砂浆模袋护坡平均厚度不应小于10cm，混凝土模袋护坡平均厚度不应小于15cm。3)土工模袋应具有一定的抗拉强度和耐老化能力，必须能承受0.2MPa以上的压力，具有合适的孔隙率，能满足反滤要求。
4.4风沙防护设计
4.4.1路基本体防护设计应符合下列原则：1粉砂、细砂填筑的路堤边坡及粉细砂地层路堑边坡，可选用土工网、土工网垫等作风蚀防护层。防护断面形式如图4.4.1-1、图4.4.12。路润高程
平糖卵砾石
原土回填
商定钉
裁砌卵石
土工网、土工网垫
图 4.4. 1--1 路堤坡面防护断面级路中心
上于十的生
戴砌卿石
原土闽填
阔定钉
平铺卵砾石
原土回填
土工网、土工网垫
图4.4.1-2路堑坡面防护断面
2在沙层含水量大于2%的风沙区，应采用土工网与植物相结合的措施。4.4.2路基两侧防沙工程的设计应采取固沙与阻沙相结合的防沙措施。固沙措施宜采用土工网、土工网垫等覆盖于沙面或沙地上固定浮沙；1
2阻沙措施宜采用土工网方格沙障和高立式土工合成材料防沙网沙障。4.5盐渍士路基隔断层设计
4.5.1盐渍土路基的路高程不能满足《铁路路基设计规范》的要求时，可采用复合土工膜设置毛细水隔断层，防止路堤再盐溃化。
4.5.2复合土工膜隔断层宜设置在路堤底部，横断面设计形式如图4.5.2。68
铲除盐尧和松胀土
容许含盐量填土
复合土工膜隔断层砂垫层
图4.5.2路基横断面形式图
4.5.3复合土工膜须满足下列技术指标及性能：原地面线
1膜厚不应小于0.35mm，渗透系数不应大于10-11cm/s；2具有长期的对硫酸盐、氯盐、碳酸盐的耐腐蚀性和抗老化性能；3顶破强度应大于1.5kN；
4在寒冷地区使用还应满足抗冻要求。4.6施工要点
4.6.1土工合成材料坡面防护工程的施工应符合下列规定：1土工网垫、土工网植物护坡
1)土工网垫、土工网宜在适宜植物生长的季节铺设，铺设前应整平坡面并适量酒水湿润边坡，铺设时应与坡面密贴，上下边可按L型埋入土中，埋深不宜小于0.4m，回转长度不宜小于0.2m，2)搭接宽度土工网垫不应小于2cm，土工网不应小于10cm，采用不短于15cm的固定钉垂直固定，其间距宜为0.5～1.5m，铺设范围应包括路肩、平台及堑顶以外1m；3)撤播草籽后，应及时覆表土并适当拍压，应做好洒水养生工作，养生期不少于30d。2土工格栅挂网喷浆或喷射混凝土防护1)预先平坡面，设量好护坡伸缩缝，2)按设计要求施打锚杆后铺设土工格栅，并使其与锚杆连接紧密；3)喷射施工时喷射物应全面覆盖土工格栅，喷护总厚度不应小于8cm。4.6.2土工合成材料冲刷防护工程的施工应符合下列规定：1石笼及沉枕施工
1)石笼、沉枕填料的填充率不宜小于80%，2)安置位置正确，搭叠、衔接应稳固、紧密，能发挥其整体作用；3)施工作业不应使石笼、沉枕受到破损。2土工模袋施工
1)施工前预先划定作业空间，设立水准点、水位及流速观测设施，清理施工场地：2)模袋铺设应在其上、下缘插入挂袋钢管，上缘挂在固定桩和松紧器上，将模袋从坡上往坡下铺设；
3)灌料口应扎紧，充填模袋宜采用特制的灌料泵进行。4.6.3土工网垫、土工网风沙防护工程的施工应符合下列规定：1、在边坡坡顶和坡脚分别开挖深度不小于0.5m的三角沟槽，并以固定钉分别固定土工网垫、土工网的首端及末端后回填夯实；2土工网垫、土工网应铺设平顺，土工网垫搭接宽度不应小于2cm，土工网搭接宽度不应小于10cm，并可采用固定钉固定，钉间距宜为1～1.5m，并按梅花形布置；3固沙植物宜在铺网后栽植。
4.6.4盐溃土路基土工膜隔断层的施工应符台下列规定：69免费标准bzxz.net
1土工膜铺设面应设置砂垫层并自线路中心向两侧做成4%的横坡；2土工膜的连接应确保不渗不漏；3土工膜隔断层铺好后，应及时填土，第一层填土应采用人工摊铺，厚度不得小于0.3m，土中不得夹有带棱角的石块，严禁用羊足碾碾压。4.7施工质量检验
4.7.1土工合成材料防护工程的施工质量应满足表4.7.1的要求，表4.7.1防护工程中土工合成材料施工质量要求序号
土工合成材料的连接
挂网喷射厚度
隔断层接缝处透水点
允许偏差
+3,0cm
—10%的设计厚度
不允许渗漏
5路基排水
5.1-般规定
检验数量
每100m或每作业段检查3处
抽查20m检查6点（上、中、下部各2点）每个接缝
5.1.1土工合材料可作为反滤层、隔水防渗层、排水管等材料用于截排路基或支挡防护建筑物的地表水和地下水。
5.1.2应结合截排水目的及水源、结构物的特点选择适宜的土工合成材料及规格，可单独使用，也可与其他材料配合使用。
5.1.3反滤材料宜选用无纺土工织物，隔水防渗材料宜选用土工膜或复合土工膜，排水管可选用带孔塑料管或软式透水管。
5.2设计康则
5.2.1、土工织物作为反滤材料设计时应符合下列原则：1下列反滤层可采用土工织物：
1)坡面防护的护坡、护墙及路基挡土墙背后的砂砾石反滤层；2)截排地表水或地下水的暗沟、渗沟中，当沟壁为细粒土或粉细砂时，其截水部分的无砂混凝土或砂砾石反滤层，
3)浸水路堤的粗、细颗粒土填料间的砂砾石反滤层。2对dg5<0.075mm的土层不宜单独使用土工织物作反滤层，可在土工织物与土体间设置含泥量小于5%的砂层。
3必须满足下列保士、透水及防淤堵设计准则：1)保土准则
土工织物孔径应符合式(5.2.1一1)的条件：Og5 ≤B.da5
式中Og5-一织物的等效孔径(mm)；dgs-一被保护土特征粒径（mm），即土中小于该粒径的土质量占总质量的85%；(5. 2. 1 — 1)
B.—-与被保护土的类型、级配、织物品种和状态有关的经验系数。B.值可按表5.2.1选取。70
粗粒土
细粒土
式中　Ca
土颗粒的不均匀系数，
表5.2.1B,值表
Cu>8或Cu<2
无纺土工织物Ogs≤0.3mm
deo,d1α被保护土的特征粒径(mm),分别为土中小于该粒径的土质量分别占总质量的60%和10%。2)透水准则
土工织物的透水性应符合式(5.2.1一2)条件：kg = Ak.
式中—土工织物的渗透系数cm/s)；k——被保护土的渗透系数(cm/s），A—--无因次系数,取值范围1～10,细粒土和重要工程取高值。3)防淤堵准则
一般情况下应满足式（5.2.1一3)的条件：O95 ≥ 3d15
(5. 2. 1 — 2)
(5. 2.1 3)
式中dis—-被保护土的特征粒径(mm），即土中小于该粒径的土质量占总质量的15%。5.2.2路基顶面或底面需要隔水防渗或横向排水时，宜采用砂垫层中夹铺土工膜或复合土工膜，横向排水坡度不宜小于4%。
5.2.3土工合成材料用于截排地表水或地下水的渗沟设计应符合下列原则：1当渗沟不长、渗水量不大时，可采用土工织物包裹碎石或砂石，见图5.2.3--1。2当渗沟较长、渗水量较大时，可在渗沟底部设置软式透水管或带孔塑料渗水管（见图5.2.3-2），并应符合下列规定：
-洗净碎石
洗净碎石或砂砾石
土工织物
图 5.2.3-1 土工织物包裹碎石
或砂砾石渗沟断面示意图
土工织物
一渗水管
-基础
图5.2.3-2铺设塑料渗水管
或软式透水管的渗沟断面示意图1)渗沟的布置、断面尺寸及渗水管管径应根据排水要求和渗水量大小计算确定；2)塑料渗水管管径一般为20～30cm,软式透水管管径一般为5～20cm,3)渗沟底为不透水软弱地层时，应在渗水管底设置基础，厚0.1～0.3m，视地层情况，可采用砂垫层中夹铺土工膜或复合土工膜，或混凝土、浆砌片石基础，并向渗水管平面轴线设置不小于10%的排水坡。
5.2.4路堑边坡或滑坡体内的地下水，宜在仰斜泄水钻孔中插入软式透水管或带孔塑料渗水管引排。泄水孔位布置、直径及长度可根据含水层水文地质情况确定，仰斜角度一般10°～15°，困难时不应小于5°
5.2.5地下水发育地段的路暂挡土墙，可沿墙背斜向平行设置多条软式透水管或塑料渗水管，倾斜角度一般45°，并与沿墙底纵向设置的较大管径渗水管连接。斜向渗水管的管径及其布设应根据地下水发71
