【机械行业标准(JB)】 电阻点焊 凸型电极帽

JB/T9960-1999

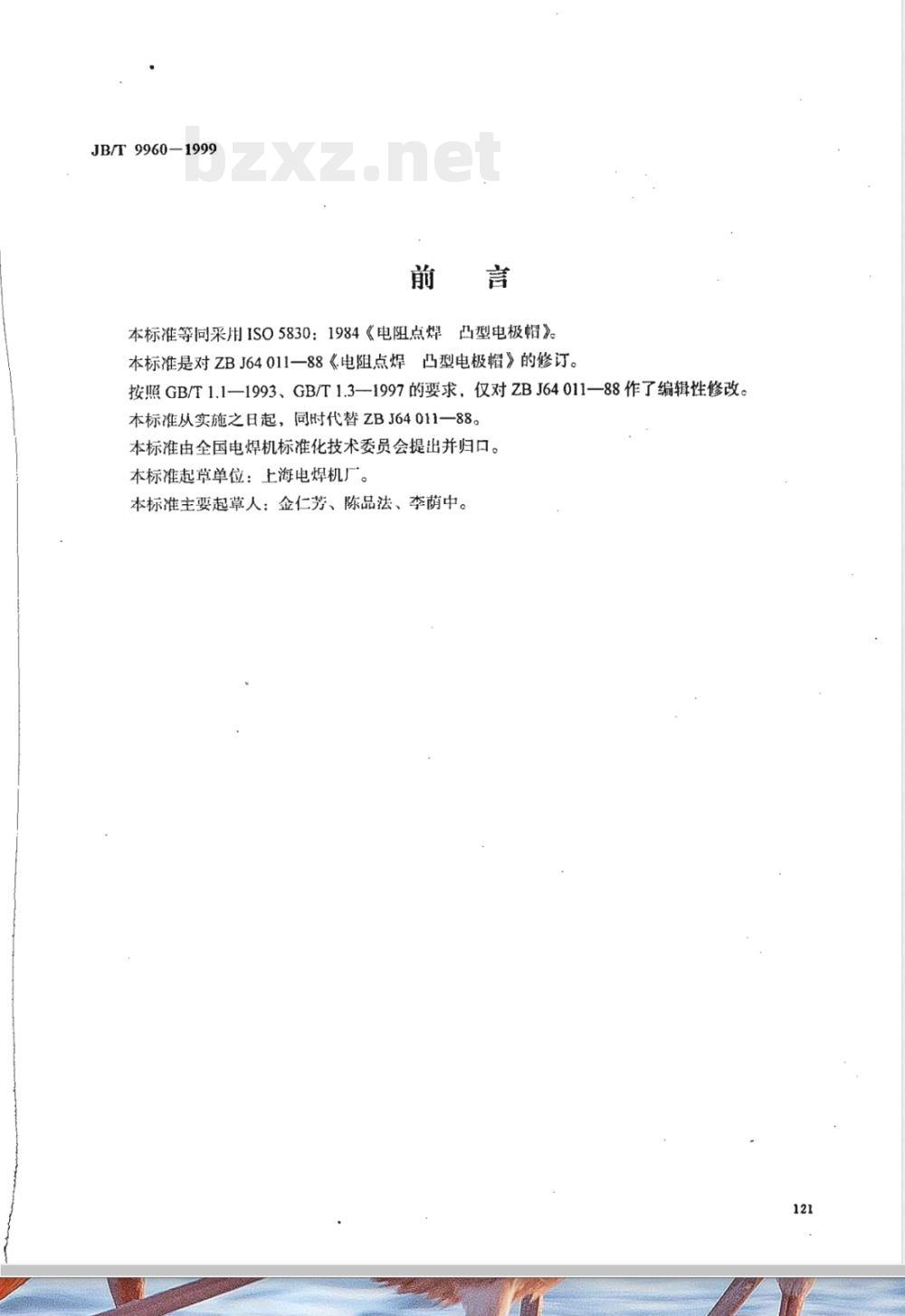

本标准等同采用ISO5830：1984《电阻点焊凸型电极帽》本标准是对ZBJ64011一88《电阻点焊凸型电极帽》的修订。按照GB/T1.1—1993、GB/T1.3—1997的要求，仅对ZBJ64011—88作了编辑性修改。本标准从实施之日起，同时代替ZBJ64011一88。本标准由全国电焊机标准化技术委员会提出并归口。本标准起草单位：上海电焊机厂。本标准主要起草人：金仁芳、陈品法、李荫中。121

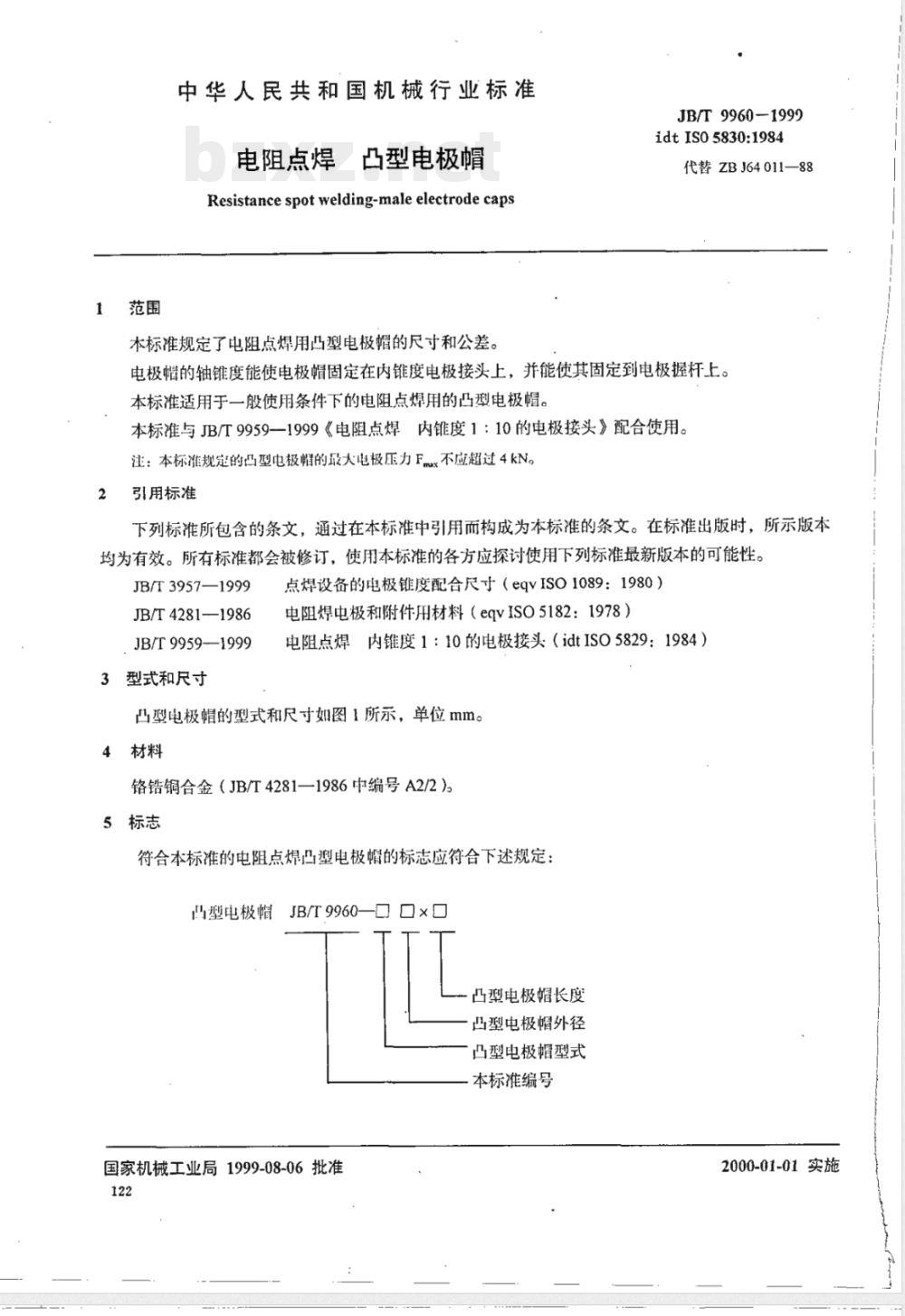

中华人民共和国机械行业标准
电阻点焊
凸型电极帽
Resistance spot welding-male electrode caps本标准规定了电阻点焊用凸型电极帽的尺寸和公差。JB/T9960-1999
idtIS05830:1984
代替ZBJ64011-88
电极帽的轴锥度能使电极帽固定在内锥度电极接头上，并能使其固定到电极握杆上。本标准适用于一般使用条件下的电阻点焊用的凸型电极帽。本标准与JB/T9959-1999《电阻点焊内锥度1：10的电极接头》配合使用。注：本标准规定的凸型电极帽的最大电极压力Fx不应超过4kN。引用标准下载标准就来标准下载网
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。在标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。JB/T3957—1999
JB/T4281——1986
JB/T9959-—1999
3型式和尺寸
点焊设备的电极锥度配合尺寸（eqvISO1089：1980）电阻焊电极和附件用材料（eqvISO5182：1978）电阻点焊内锥度1：10的电极接头（idtISO5829：1984）凸型电极帽的型式和尺寸如图1所示，单位mm。4
铬锆铜合金（JB/T4281—1986中编号A2/2）5标志
符合本标准的电阻点焊凸型电极帽的标志应符合下述规定：\型电极帽JB/T9960—口口×
凸型电极帽长度
凸型电极帽外径
凸型电极帽型式
本标准编号
国家机械工业局1999-08-06批准122
2000-01-01实施
JB/T9960-1999

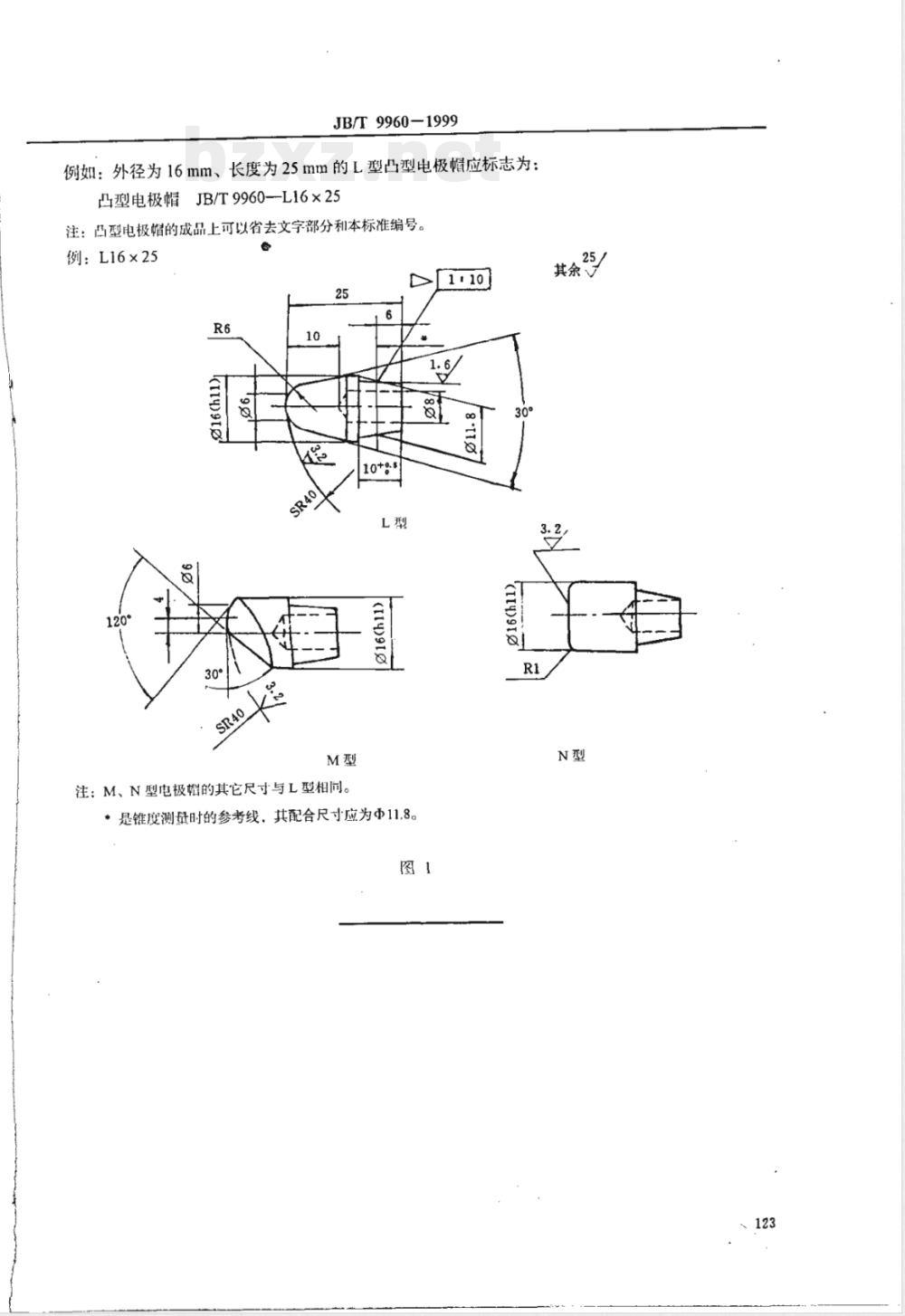

例如：外径为16mm、长度为25mm的L型凸型电极帽应标志为：凸型电极帽JB/T9960--L16×25
注：凸型电极帽的成品上可以省去文字部分和本标准编号。例：L16×25
注：M、N型电极的其它尺寸与L型相间。6
*是锥度测量时的参考线，其配合尺寸应为Φ11.8。1-10
其余乡
