ICS21.260

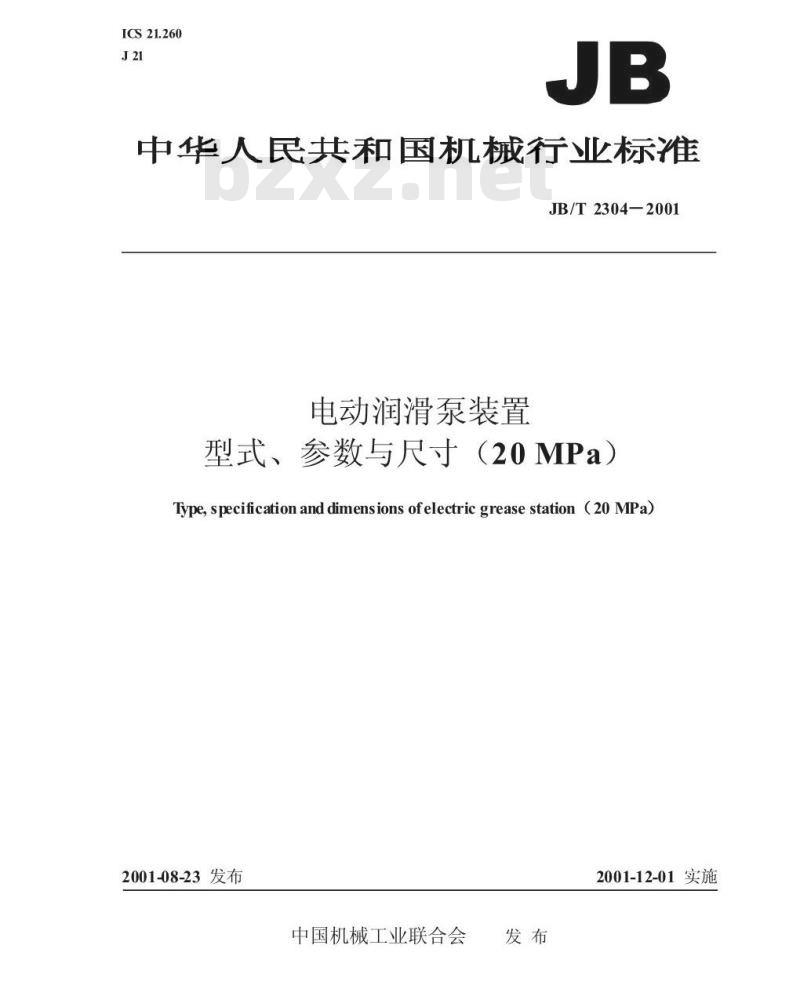

中华人民共和国机械行业标准
JB/T2304—2001www.bzxz.net
电动润滑泵装置
型式、参数与尺寸（20MPa）
Type, specification and dimensions ofelectric grease station (2o MPa)2001-08-23发布
中国机械工业联合会
2001-12-01实施
JB/T2304—2001

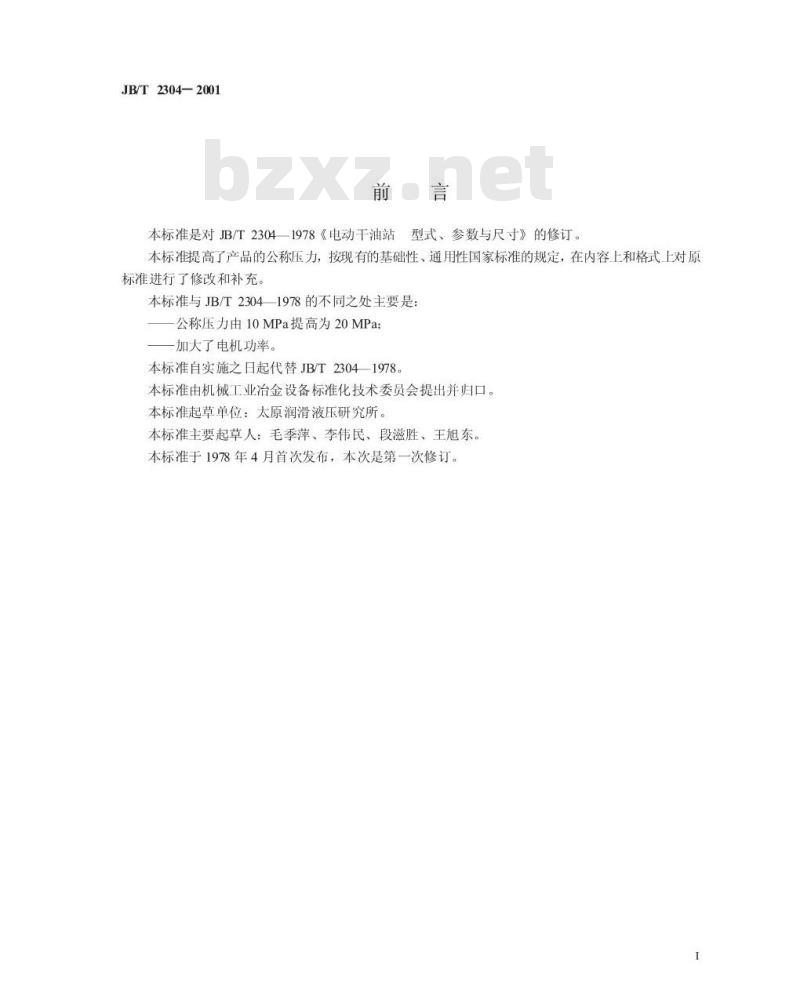

本标准是对JB/T23041978《电动干油站型式、参数与尺寸》的修订。本标准提高了产品的公称压力，按现有的基础性、通用性国家标准的规定，在内容上和格式上对原标准进行了修改和补充。
本标准与JB/T23041978的不同之处主要是：公称压力由10MPa提高为20MPa：一加大了电机功率。
本标准自实施之日起代替JB/T23041978。本标准由机械工业冶金设备标准化技术委员会提出并归口。本标准起草单位：太原润滑液压研究所。本标准主要起草人：毛季萍、李伟民、段滋胜、王旭东。本标准于1978年4月首次发布，本次是第一次修订。1

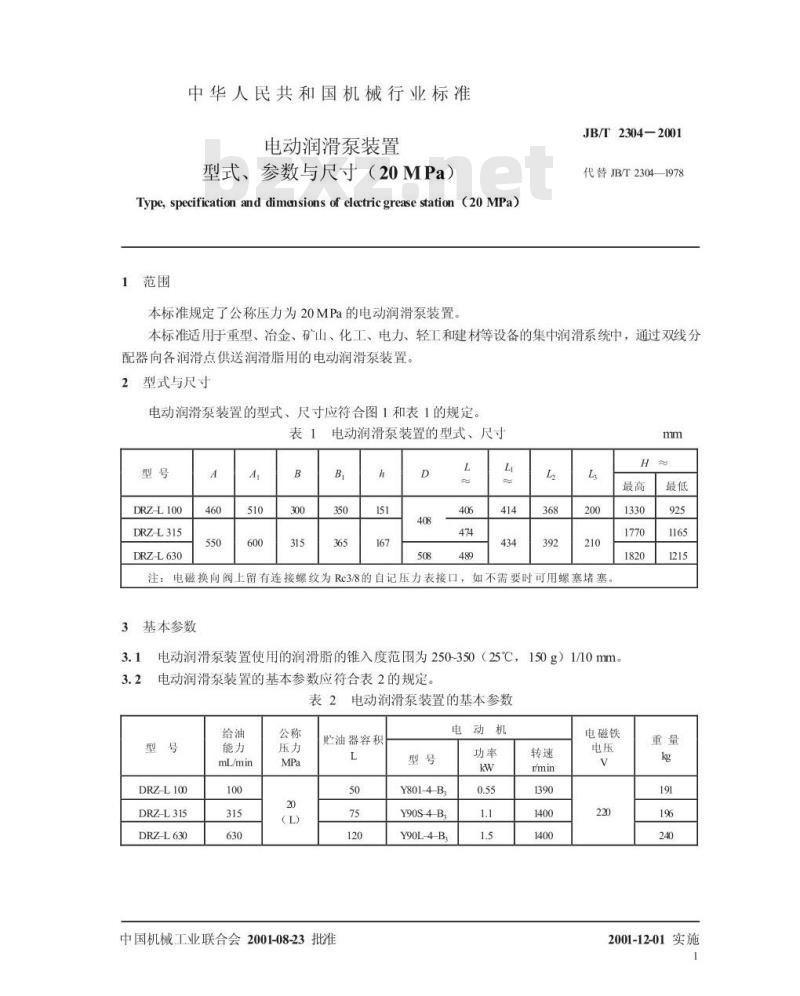

中华人民共和国机械行业标准
电动润滑泵装置
型式、参数与尺寸（20MPa）
Type,specificationanddimnsionsofelectricgreasestation（2oMPa）1范围
本标准规定了公称压力为20MPa的电动润滑泵装置。JB/T2304-2001
代替JB/T2304—1978
本标准适用于重型、冶金、矿山、化工、电力、轻工和建材等设备的集中润滑系统中，通过双线分配器向各润滑点供送润滑脂用的电动润滑泵装置。2型式与尺寸
电动润滑泵装置的型式、尺寸应符合图1和表1的规定。表1电动润滑泵装置的型式、尺寸型号
DRZ-L100
DRZL315
DRZ-L630
注：电磁换向阀上留有连接螺纹为Rc3/8的自记压力表接口，如不需要时可用螺塞堵塞。3基本参数
电动润滑泵装置使用的润滑脂的锥入度范围为250-350（25℃，150g）1/10mm。电动润滑泵装置的基本参数应符合表2的规定。表2电动润滑泵装置的基本参数
DRZ-L100
DRZ-L315
DRZ-L630
mL/min
贮油器容积
中国机械工业联合会2001-08-23批准型号
Y801-4-B
Y90S4-B,
Y90L-4-B
电动机
电磁铁
2001-12-01实施
加消口M33×2-6外螺纹）
Re!(内炼纹)
接上决管
2×R3/%
JB/T2304-2001

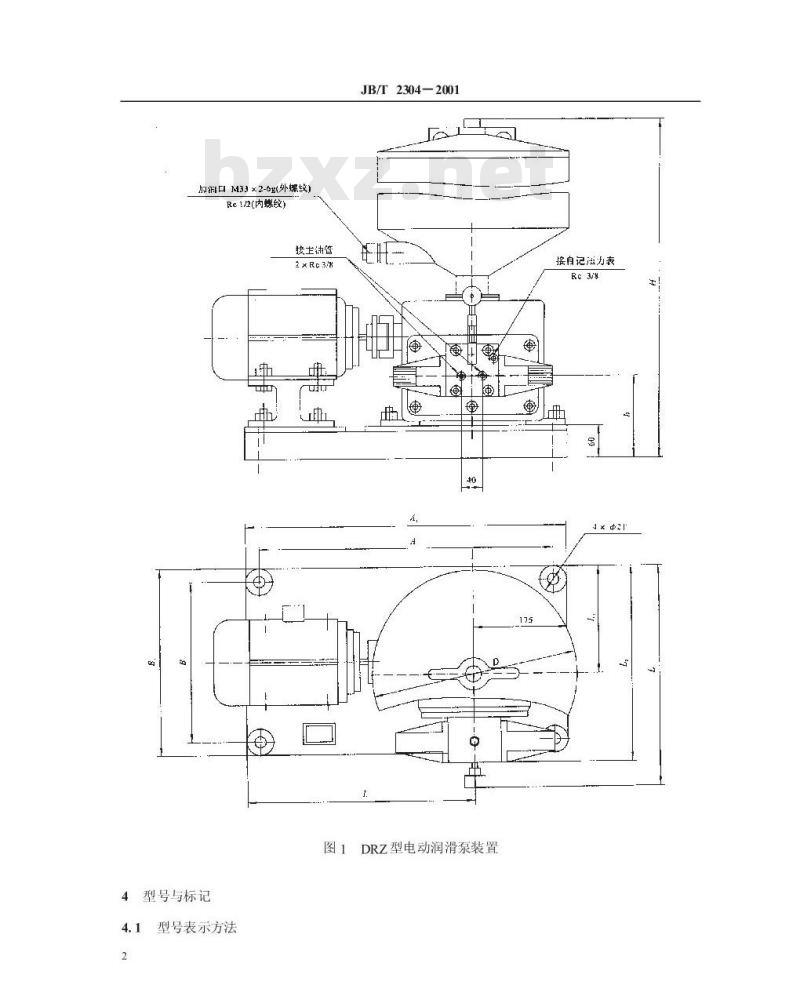

图1DRZ型电动润滑泵装置

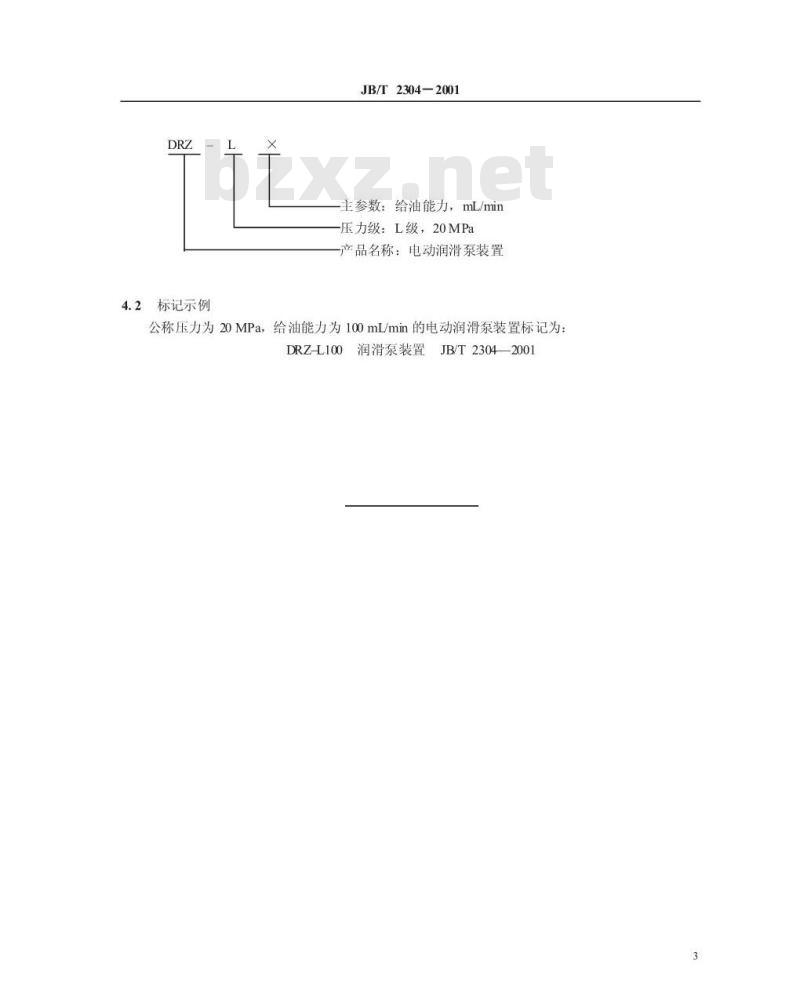

4型号与标记
型号表示方法
按自记力表
Re 3/4
标记示例
JB/T2304-2001
主参数：给油能力，mL/min
压力级：L级，20MPa
产品名称：电动润滑泵装置
公称压力为20MPa，给油能力为100mL/min的电动润滑泵装置标记为：润滑泵装置JB/T23042001
DRZ-L100
机械行业标准
电动润滑泵装置
型式、参数与尺寸（20MPa）
JB/T2304—2001
机械科学研究院出版发行
机械科学研究院印刷
（北京首体南路2号邮编100044）*
开本880×12301/16印张1/2
字数8000
2001年11月第一版
2001年11月第一次印刷
印数1-500
定价1000元
编号2001-161
