CKM-120型脉冲磁控管
中华人民共和国第四机械工业部部
CKM-120型脉冲磁控管
SJ1545-79

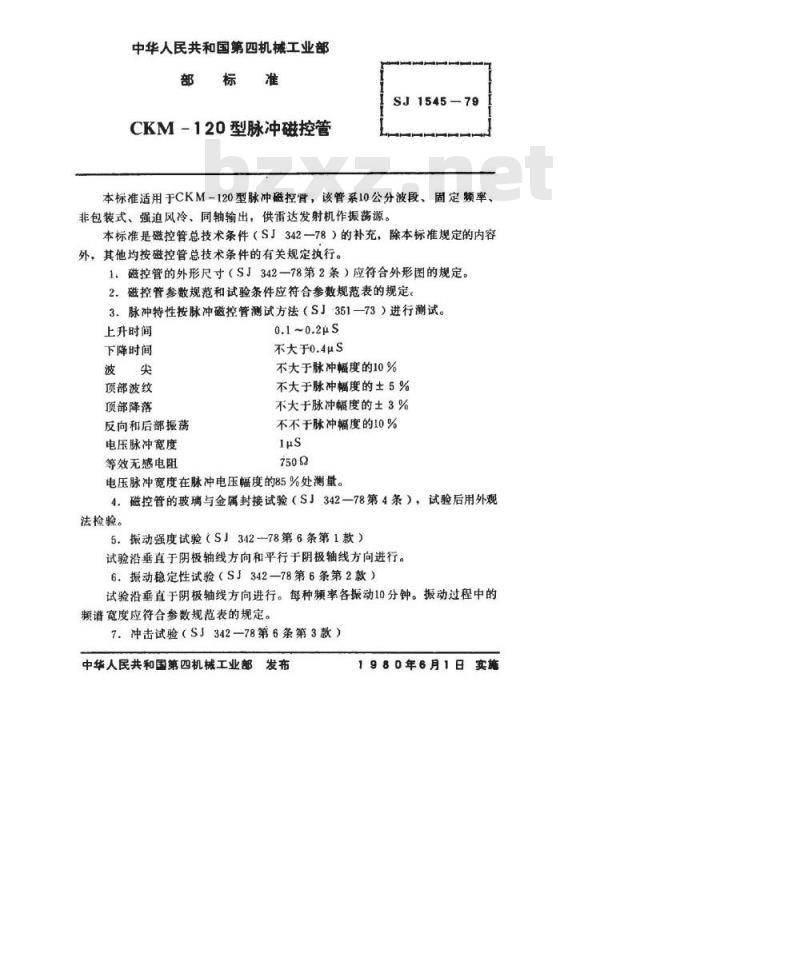

本标准适用于CKM-120型脉冲磁控管，该管系10公分波段、固定频率、非包装式、强迫风冷、同轴输出，供雷达发射机作振荡源。本标准是磁控管总技术条件（S」342一78）的补充，除本标准规定的内容外，其他均按磁控管总技术条件的有关规定执行。1：磁控管的外形尺寸（S」342一78第2条）应符合外形图的规定。2.磁控管参数规范和试验条件应符合参数规范表的规定。3.脉冲特性按脉冲磁控管测试方法（SJ-351—73）进行测试。上升时间
下降时间
顶部波纹
顶部降落
反向和后部振荡
电压脉冲宽度
等效无感电阻
不大于0.4uS
不大于脉冲幅度的10%
不大于脉冲幅度的土5%
不大于脉冲幅度的±3%
不不于脉冲辐度的10%
电压脉冲宽度在脉冲电压幅度的85%处测量。4。磁控管的玻璃与金属封接试验（S』342一78第4条），试验后用外观法检验。
5.振动强度试验（SJ342一78第6条第1款）试验沿垂直于阴极轴线方向和平行于阴极轴线方向进行。6.振动稳定性试验（S』342—78第6条第2款）试验沿垂直于阴极轴线方向进行。每种频率各振动10分钟。振动过程中的频谱宽度应符合参数规范表的规定。7.冲击试验（S」342—78第6条第3款）中华人民共和国第四机械工业部发布
1980年6月1日实施
共8页第2页
SJ1545-79

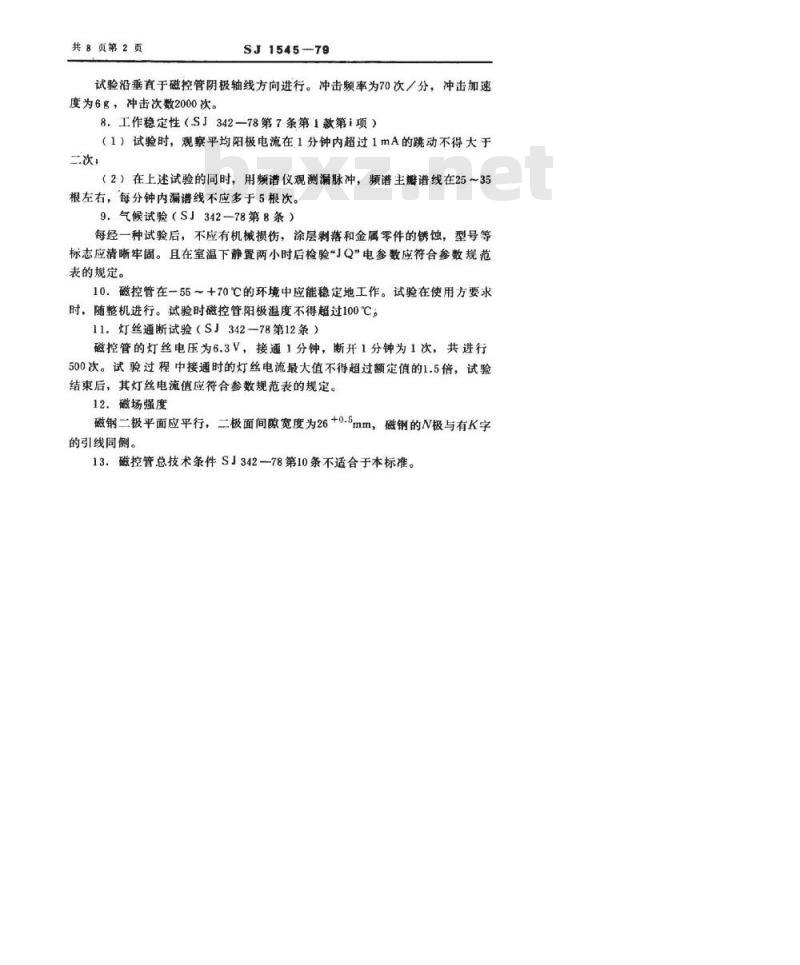

试验沿垂直于磁控管阴极轴线方向进行。冲击频率为70次／分，冲击加速度为6g，冲击次数2000次。
8.工作稳定性（.SJ342一78第7条第1款第i项）（1）试验时，观察平均阳极电流在1分钟内超过1mA的跳动不得大于二次，
（2）在上述试验的同时，用频谱仪观测漏脉冲，频谱主艇谱线在25~35根左右，每分钟内漏谱线不应多于5根次。9.气候试验（SJ342-78第8条）
每经一种试验后，不应有机械损伤，涂层剥落和金属零件的锈蚀，型号等标志应清晰牢固。且在室温下静置两小时后检验JQ”电参数应符合参数规范表的规定。
10.磁控管在一55～+70℃的环境中应能稳定地工作。试验在使用方要求时，随整机进行。试验时磁控管阳极温度不得超过100℃，11.灯丝通断试验（SJ342—78第12条）磁控管的灯丝电压为6.3V，接通1分钟，断开1分钟为1次，共进行500次。试验过程中接通时的灯丝电流最大值不得超过额定值的1.5倍，试验结束后，其灯丝电流值应符合参数规范表的规定。12.磁场强度
磁钢二极平面应平行，二极面间隙宽度为26+0.5mm，磁钢的N极与有K字的引线同侧。
13。磁控管总技术条件SJ342一78第10条不适合于本标准。S0F18
35.5±0.8
138.8±3.5
$31.6±0.8
SJ1545-79
51午89
073王0.1

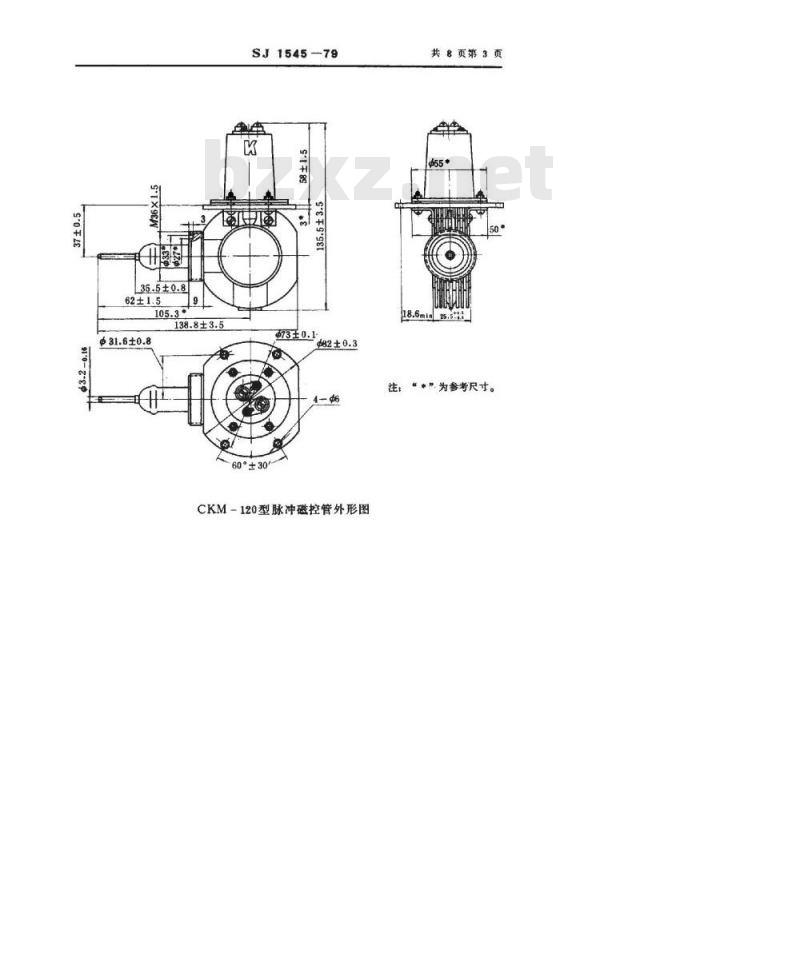

CKM-120型脉冲磁控管外形图
共8页第3页
18.6ml25.5
注，“·”为参考尺寸。
共8页第4页

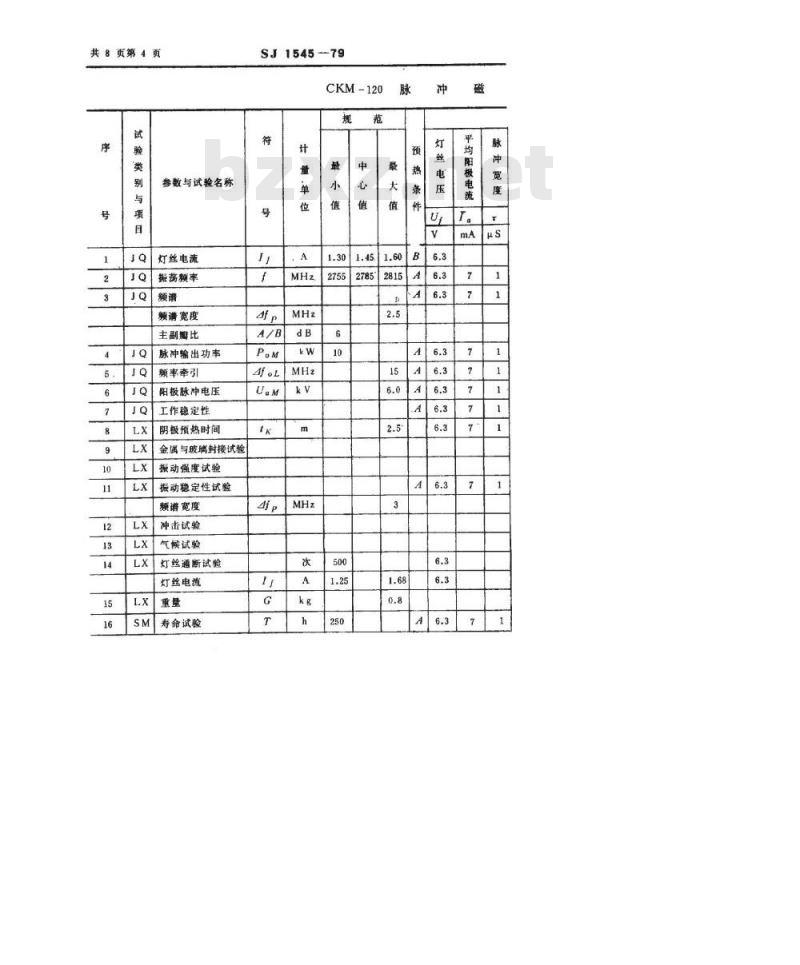

参数与试验名称
灯丝电流
报荡额率
频谱宽度wwW.bzxz.Net
主副比
脉冲输出功率
额率牵引
阳极脉冲电压
工作稳定性
阴极预热时间
金属与玻璃封接试验
报动强度试验
振动稳定性试验
频谱宽度
冲击试验
气候试验
灯丝通断试验
灯丝电流
寿命试验
SJ1545-79
CKM-120
网阳极电电
1.5±0.075
1.5±0.075
≤100
20、40、70
试验方法
共8页第5页
验收规则
共8页第6页
参数与试验名称
SJ1545-79
寿命标准，脉冲输出功率
频谱宽度
主副瓣比
预热条件
极限值
最大值
阳极电流
共8页第7页
SJ1545-79
验收规则
试验方法
动加速皮
重复频
≤100
≤100
SJ1545-79
共8页第8页
磁控管平均工作特性
