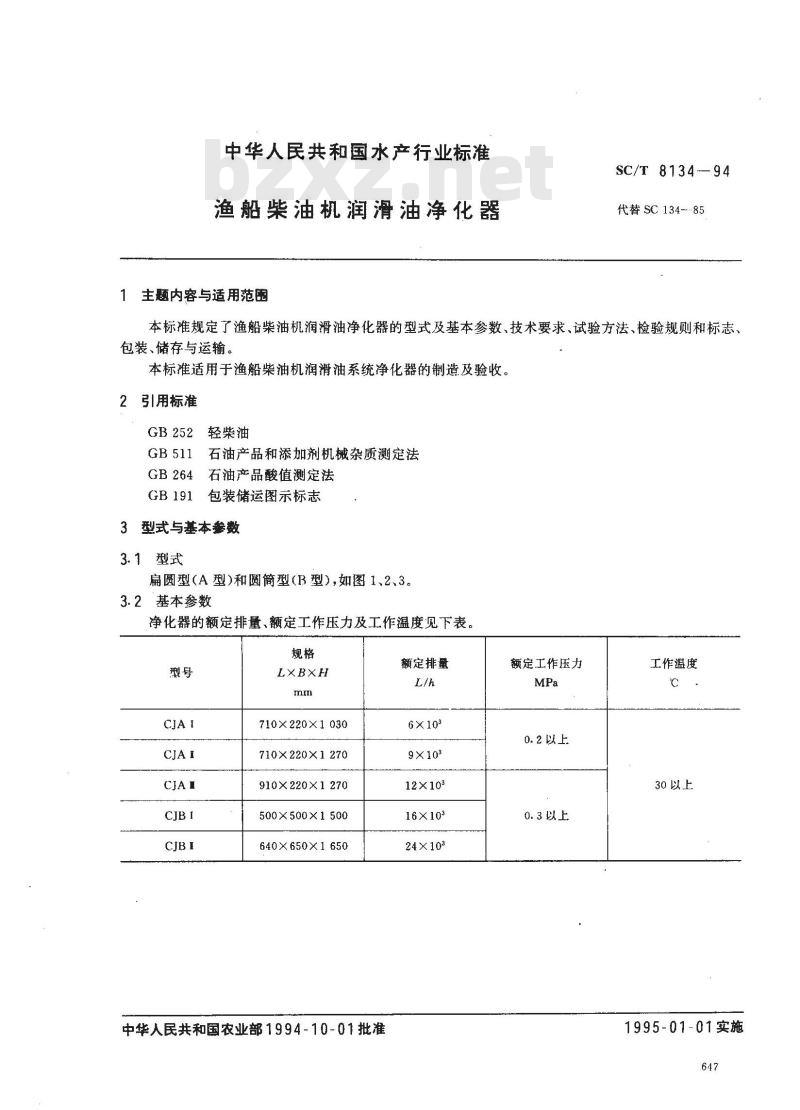

【水产行业标准(SC)】 渔船柴油机润滑油净化器

中华人民共和国水产行业标准
渔船柴油机润滑油净化器
主题内容与适用范围
SC/T 8134--94
代替SC134-85
本标准规定了渔船柴油机润滑油净化器的型式及基本参数、技术要求、试验方法、检验规则和标志包装、储存与运输。
本标准适用于渔船柴油机润滑油系统净化器的制造及验收。引用标准
轻柴油
石油产品和添加剂机械杂质测定法GB 264
GB 191
石油产品酸值测定法
包装储运图示标志
3 型式与基本参数
3.1型式
扁圆型（A型）和圆简型（B型），如图1、2、3。3.2基本参数
净化器的额定排量、额定工作压力及工作温度见下表。型号
710X 220X1 030
710×220×1 270
910×220×1 270
500×500×1 500
640×650×1650
中华人民共和国农业部1994-10-01批准额定排量
6×103
9×103
12×103
16×103
24×103
额定工作压力
0.2以上
0.3以上
工作温度
30以上
1995-01-01实施
SC/T8134-94

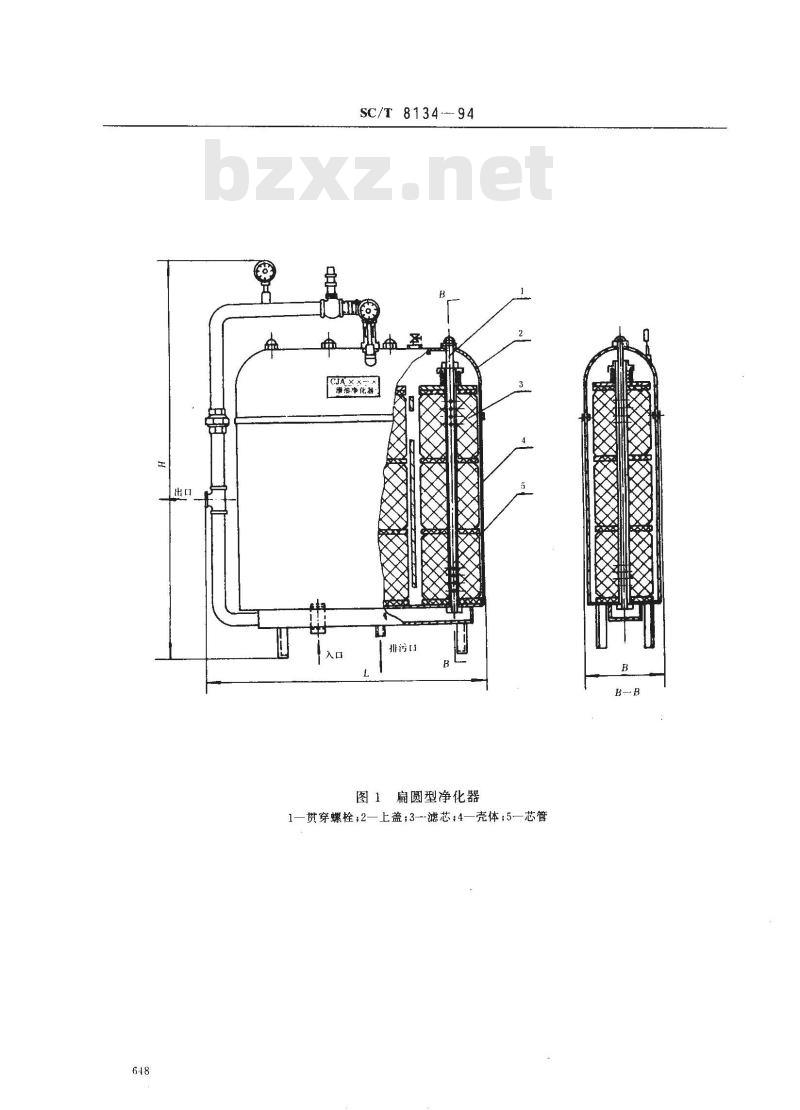

图1扁圆型净化器
1—贯穿螺栓；2—上盖；3-滤芯；4—壳体：5一芯管排污口
SC/T8134-94

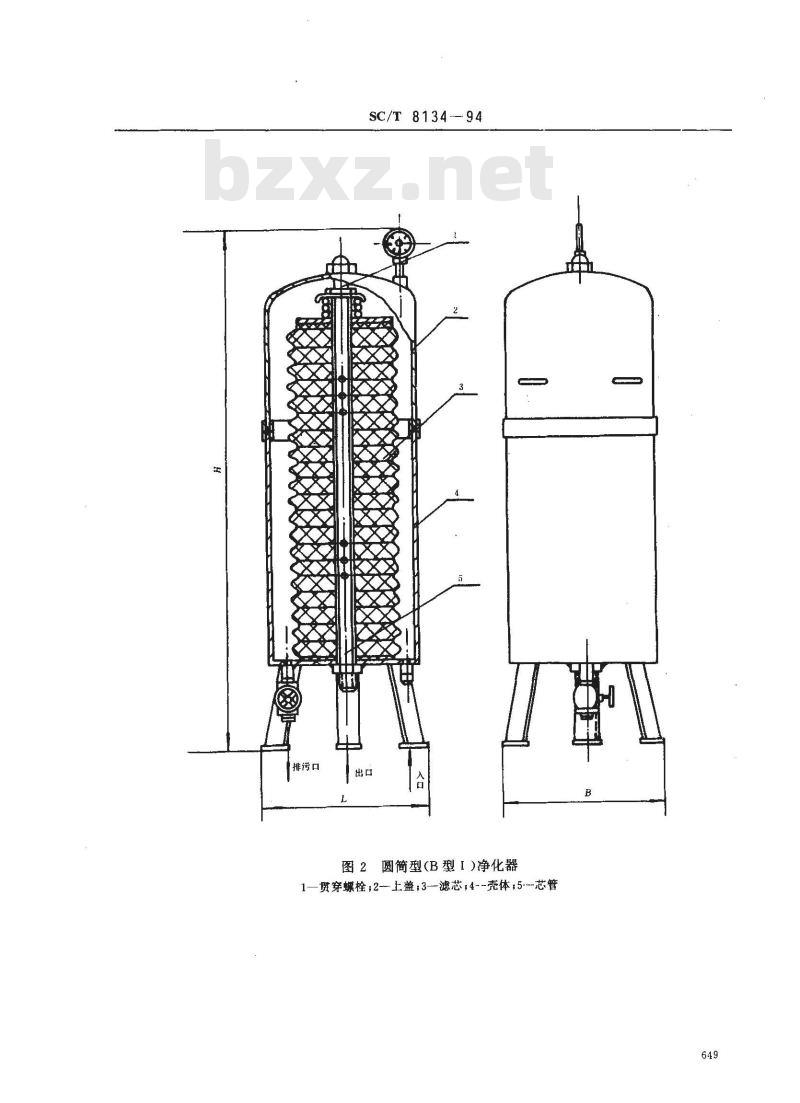

图2圆簡型（B型I）净化器
1—贯穿螺栓2-上盖，3-滤芯，4~壳体，5---芯管649
3.3产品代号及标记
SC/T 8134-94

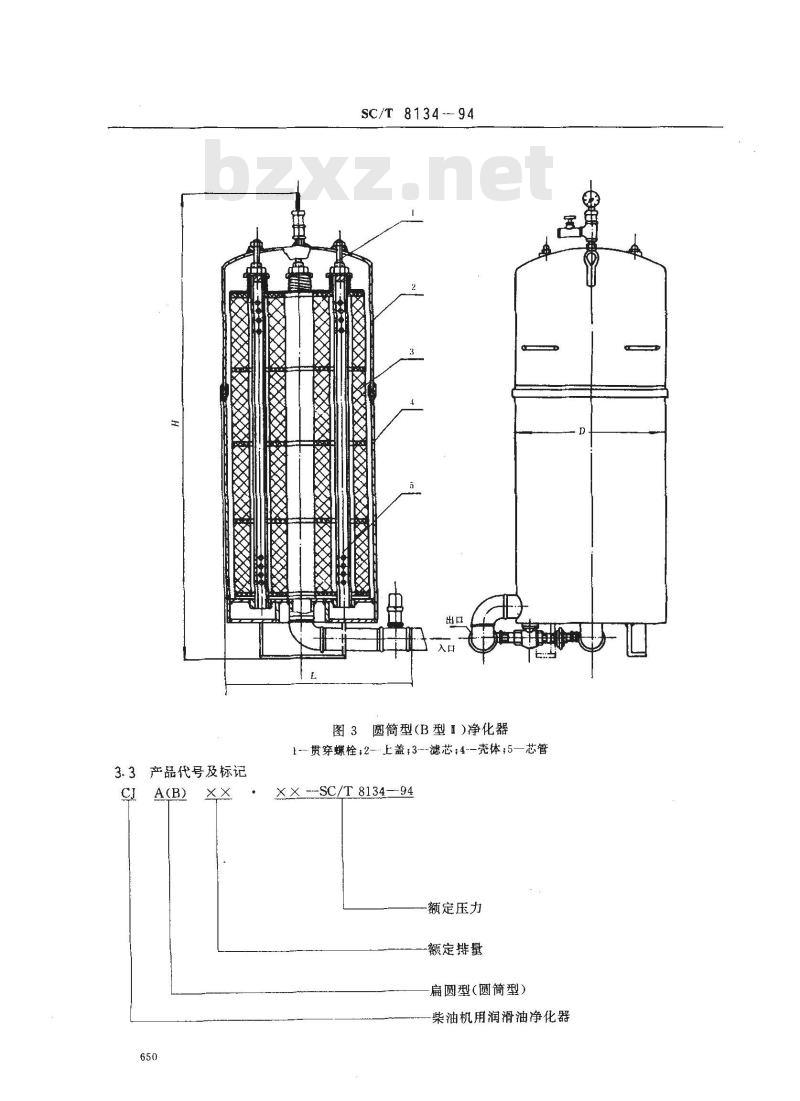

图3圆简型(B型Ⅱ）净化器
1--贯穿螺栓，2-上盖；3--滤芯；4-壳体；5—芯管XX -SC/T 8134-94
额定压力
额定排量
扁圆型（圆筒型）
-柴油机用润滑油净化器
SC/T 8134-94

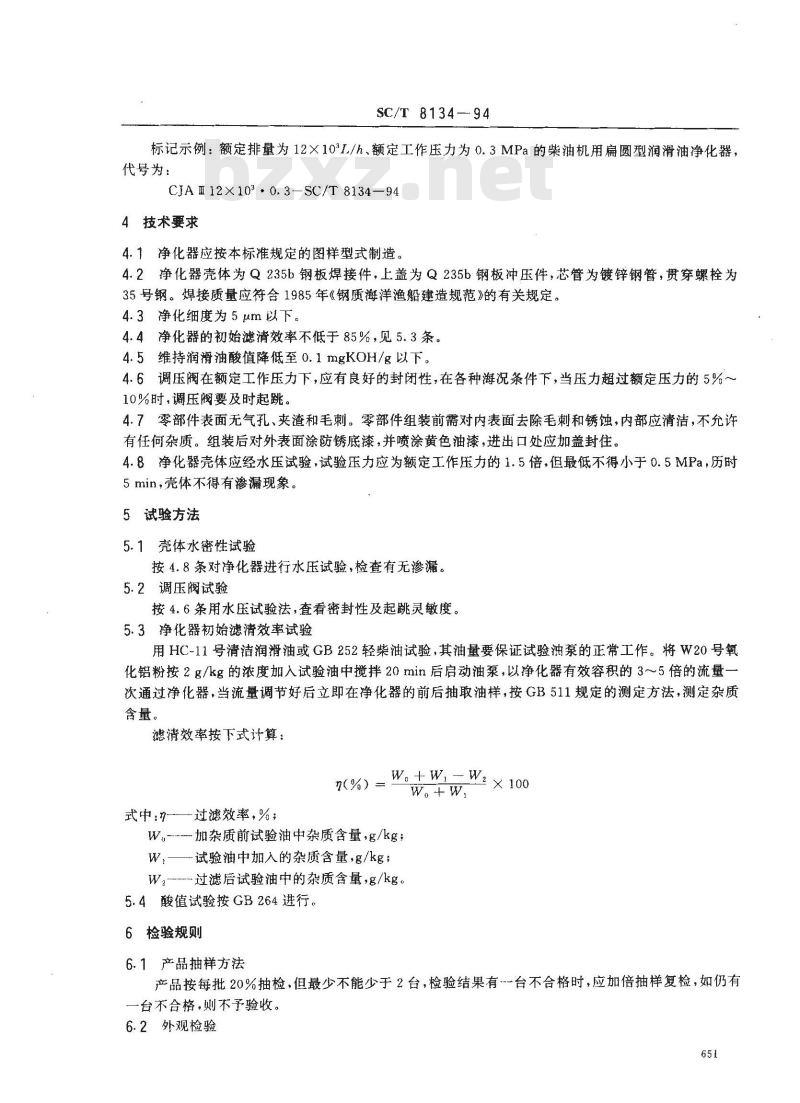

标记示例：额定排量为12×10°L/h、额定工作压力为0.3MPa的柴油机用扁圆型润滑油净化器，代号为：
CJA I 12X 103。0. 3-SC/T 8134—944技术要求
4.1净化器应按本标准规定的图样型式制造。4.2净化器壳体为Q235b钢板焊接件，上盖为Q235b钢板冲压件，芯管为镀锌钢管，贯穿螺栓为35号钢。焊接质量应符合1985年《钢质海洋渔船建造规范》的有关规定。4.3净化细度为5μm以下。
4.4净化器的初始滤清效率不低于85%，见5.3条。4.5维持润滑油酸值降低至0.1mgKOH/g以下。4.6调压阀在额定工作压力下，应有良好的封闭性，在各种海况条件下，当压力超过额定压力的5%～10%时，调压阀要及时起跳。
4.7零部件表面无气孔、夹渣和毛刺。零部件组装前需对内表面去除毛刺和锈蚀，内部应清洁，不允许有任何杂质。组装后对外表面涂防锈底漆，并喷涂黄色油漆，进出口处应加盖封住。4.8净化器壳体应经水压试验，试验压力应为额定工作压力的1.5倍，但最低不得小于0.5MPa，历时5min，壳体不得有渗漏现象。
5试验方法
5.1壳体水密性试验
按4.8条对净化器进行水压试验，检查有无渗漏。5.2调压阀试验
按4.6条用水压试验法，查看密封性及起跳灵敏度。5.3净化器初始滤清效率试验
用HC-11号清洁润滑油或GB252轻柴油试验，其油量要保证试验油泵的正常工作。将W20号氧化铝粉按2g/kg的浓度加入试验油中搅拌20min后启动油泵，以净化器有效容积的3～5倍的流量一次通过净化器，当流量调节好后立即在净化器的前后抽取油样，按GB511规定的测定方法，测定杂质含量。
滤清效率按下式计算：
7(%) =WW×100
式中：n——过滤效率，%；
W-加杂质前试验油中杂质含量，g/kg.W,—试验油中加入的杂质含量，g/kg;W----过滤后试验油中的杂质含量，g /kg。5.4酸值试验按GB264进行。
6检验规则
6.1产品抽样方法
产品按每批20%抽检，但最少不能少于2台，检验结果有台不合格时，应加倍抽样复检，如仍有一台不合格，则不予验收。
6.2外观检验
SC/T 8134—94
按图样规定任取样品两台，用精度为1mm的量具测量外型尺寸；外型及表面涂漆应均匀光亮，管路安装应互相垂直，调压装置和压力表的安装应正确。6.3焊缝检验
所有焊缝按1985年《钢质海洋渔船建造规范》的有关规定检验。6.4产品制造厂的技术检验部门对产品检查验收合格后，填写合格证。7标志、包装、储存与运输bZxz.net
7.1在净化器规定处应附有产品铭牌。铭牌上应注有产品代号、规格、流量、额定工作压力、编号、出厂日期、制造单位及打印船检标记。7.2产品应用可靠的方法固定于防潮木箱内，如订货单位同意也可以用简易包装，包装箱外应注明：制造广名；
b．产品名称和代号；
出广日期；
d．毛重；
防潮、防撞和防倒置标志。其标志按GB191规定执行。7.3储存与运输
应放置通风、阴凉、干燥处。运输需轻拿轻放，防止倒置及碰撞。附加说明：
本标准由全国渔船标准化技术委员会提出。本标准由辽宁省大连海洋渔业总公司负责起草。本标主要起草人高峰、孙克祯、连良晓、孙立本、杜举宏。652
