【水产行业标准(SC)】 制冰桶

GB 4601—84

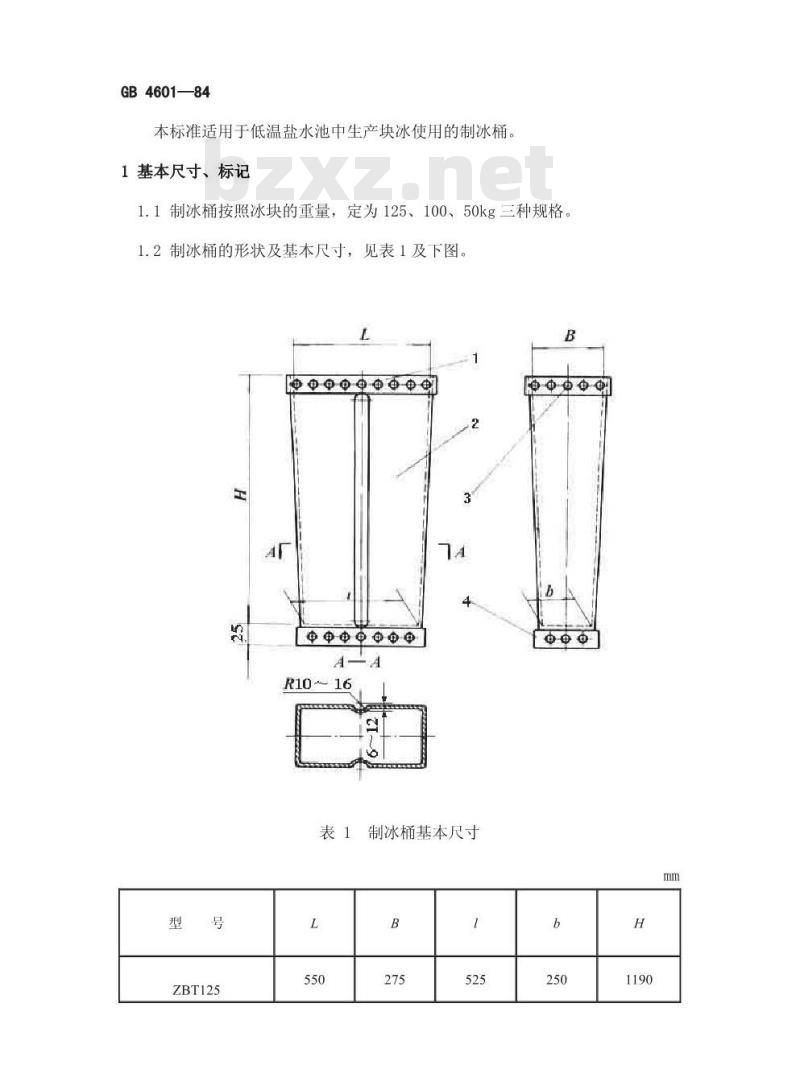

本标准适用于低温盐水池中生产块冰使用的制冰桶。1基本尺寸、标记
1.1制冰桶按照冰块的重量，定为125、100、50kg三种规格。1.2制冰桶的形状及基本尺寸，见表1及下图。R
ooo中g
中中中
R10-- 16
制冰桶基本尺寸wwW.bzxz.Net
ZBT125
中中电心
中中中
ZBT100

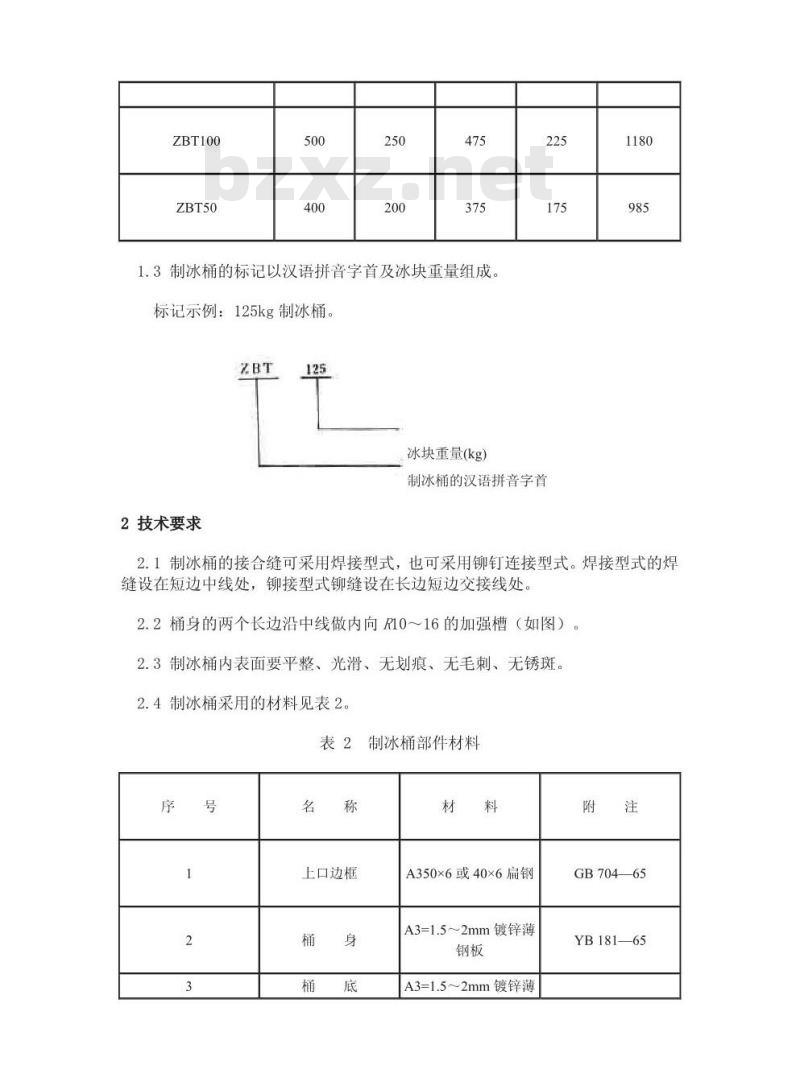

1.3制冰桶的标记以汉语拼音字首及冰块重量组成。标记示例：125kg制冰桶。
2技术要求
冰块重量(kg)
制冰桶的汉语拼音字首
2.1制冰桶的接合缝可采用焊接型式，也可采用铆钉连接型式。焊接型式的焊缝设在短边中线处，铆接型式铆缝设在长边短边交接线处。2.2桶身的两个长边沿中线做内向R10～16的加强槽（如图）：2.3制冰桶内表面要平整、光滑、无划痕、无毛刺、无锈斑。2.4制冰桶采用的材料见表2。
表2制冰桶部件材料
上口边框
A350×6或40×6扁钢
A3=1.5~2mm镀锌薄
A3=1.5~2mm镀锌薄
GB70465
YB181—65
平头铆钉

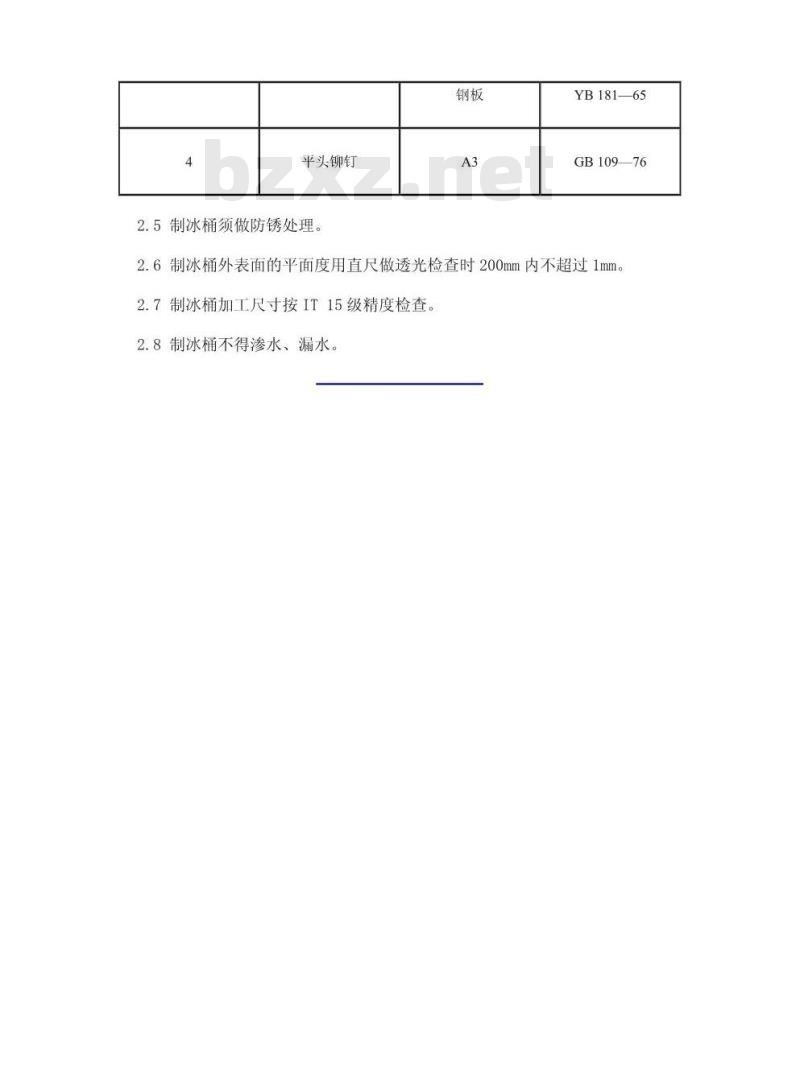

2.5制冰桶须做防锈处理。
YB181—65
GB109—76
2.6制冰桶外表面的平面度用直尺做透光检查时200mm内不超过1mm2.7制冰桶加工尺寸按IT15级精度检查2.8制冰桶不得渗水、漏水。
