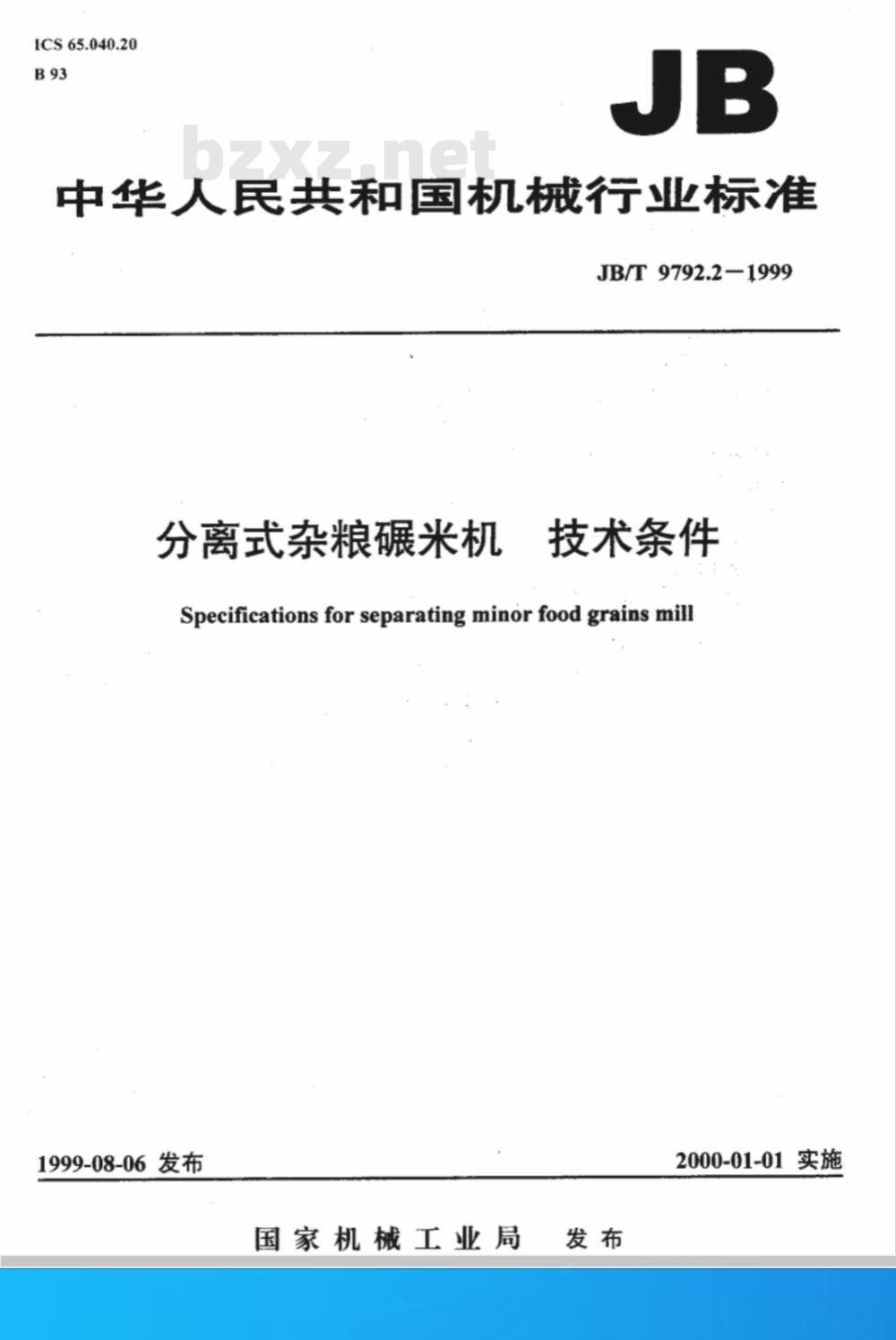

【机械行业标准(JB)】 分离式杂粮碾米机 技术条件

ICS 65.040.20
中华人民共和国机械行业标准
JB/T9792.2-1999
分离式杂粮碾米机
技术条件
Specifications for separating minor food grains mill1999-08-06 发布
国家机械工业局此内容来自标准下载网
2000-01-01 实施
JB/T9792.2-1999

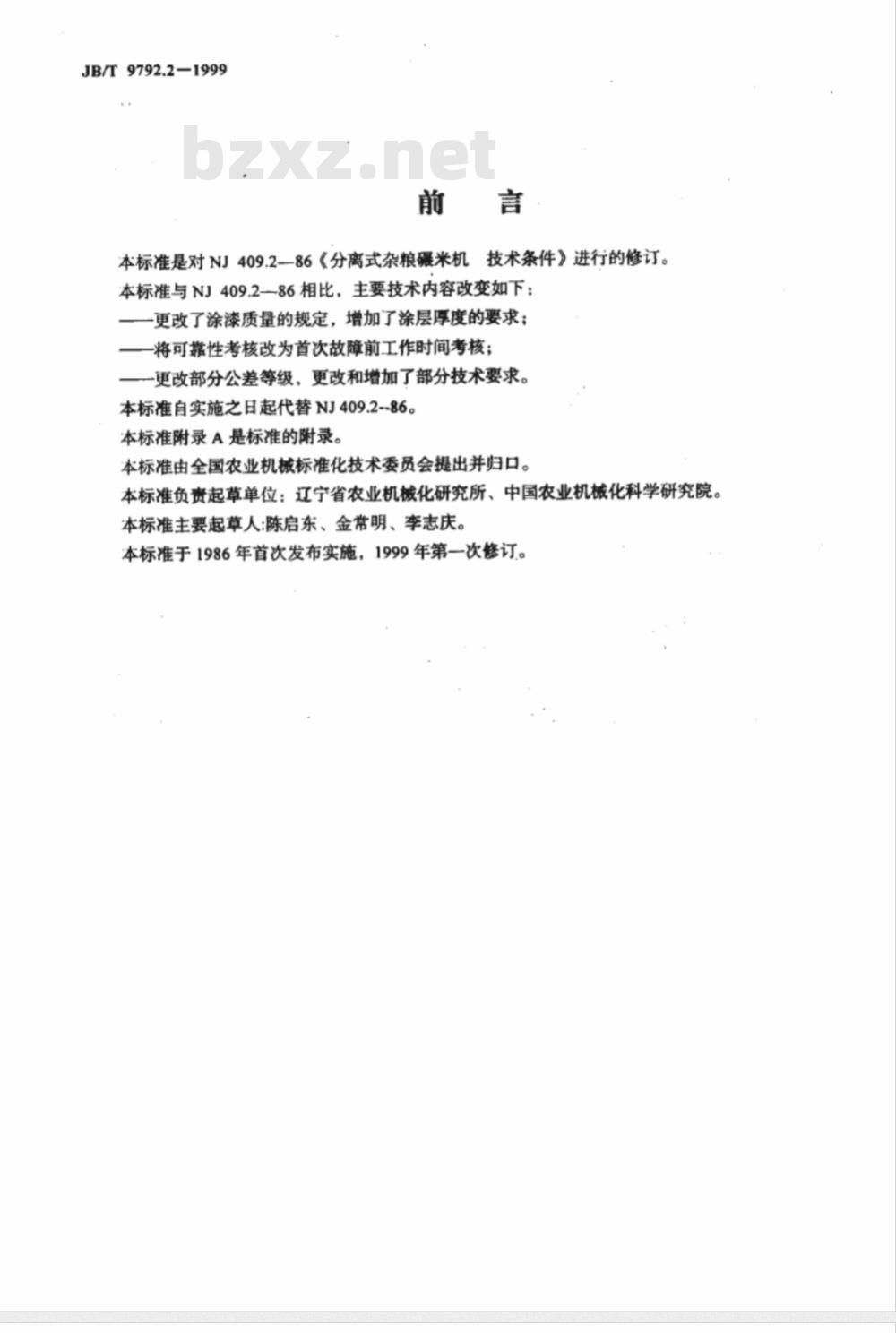

本标准是对NJ409.2—86《分离式杂粮碾米机技术条件》进行的修订。本标准与NJ409.2-86相比，主要技术内容改变如下：一更改了涂漆质量的规定，增加了涂层厚度的要求；一将可靠性考核改为首次故障前工作时间考核；一更改部分公差等级，更改和增加了部分技术要求。本标准自实施之日起代替NJ409.2--86。本标准附录A是标准的附录。
本标准由全国农业机械标准化技术委员会提出并归口。本标准负责起草单位：辽宁省农业机械化研究所、中国农业机械化科学研究院。本标准主要起草人：陈启东、金常明、李志庆。本标准于1986年首次发布实施，1999年第一次修订。1范围

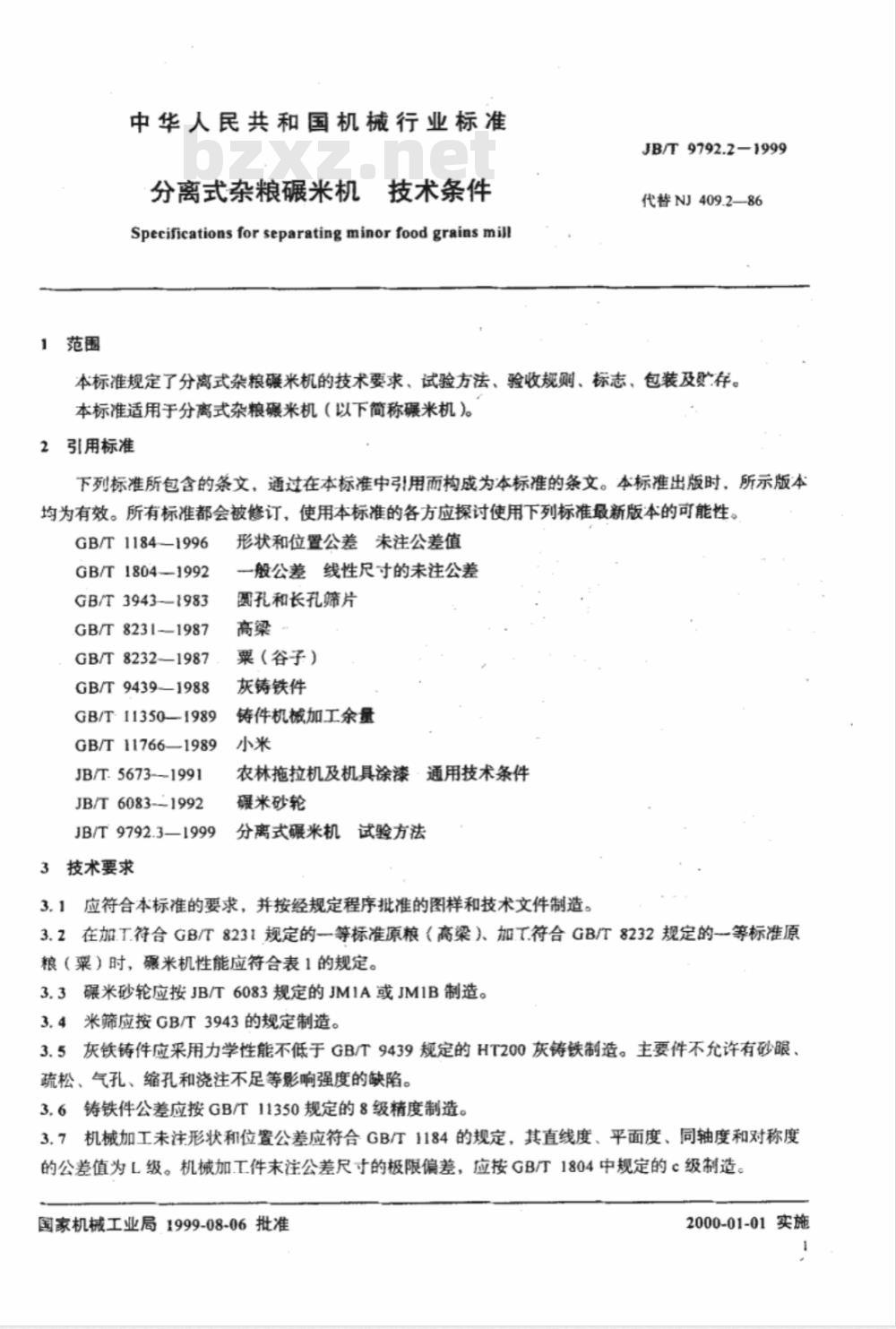

中华人民共和国机械行业标准
技术条件
分离式杂粮碾米机
Specifications for separating minor food grains millJB/T9792.2-1999
代替NJ409.2—86
本标准规定了分离式杂粮碾米机的技术要求、试验方法、验收规则、标志、包装及贮存。本标准适用于分离式杂粮碾米机（以下简称碾米机）。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T 11841996
GB/T18041992
GB/T 3943-1983
.GB/T8231-1987
GB/T82321987
GB/T9439-1988
GB/T- 11350—1989
GB/T11766—1989
JB/T 5673-1991
JB/T 6083--1992
JB/T9792.3—1999
3技术要求
形状和位置公差未注公差值
一般公差线性尺寸的未注公差
圆孔和长孔筛片
粟（谷子）
灰铸铁件
铸件机械加工余量
农林拖拉机及机具涂漆·通用技术条件碾米砂轮
分离式碾米机试验方法
3.1应符合本标准的要求，并按经规定程序批准的图样和技术文件制造。3.2在加.T符合GB/T8231规定的等标准原粮（高梁）、加T.符合GB/T8232规定的等标准原粮（粟）时，碾米机性能应符合表1的规定。3.3碾米砂轮应按JB/T6083规定的JM1A或JM1B制造。3.4米筛应按GB/T3943的规定制造。3.5灰铁铸件应采用力学性能不低于GB/T9439规定的HT200灰铸铁制造。主要件不允许有砂眼、疏松、气孔、缩孔和浇注不足等影响强度的缺陷。3.6铸铁件公差应按GB/T11350规定的8级精度制造。3.7机械加工未注形状和位置公差应符合GB1184的规定，其直线度、平面度、同轴度和对称度的公差值为L级。机械加工件末注公差尺寸的极限偏差，应按GB/T1804中规定的级制造。国家机械工业局1999-08-06批准2000-01-01实施

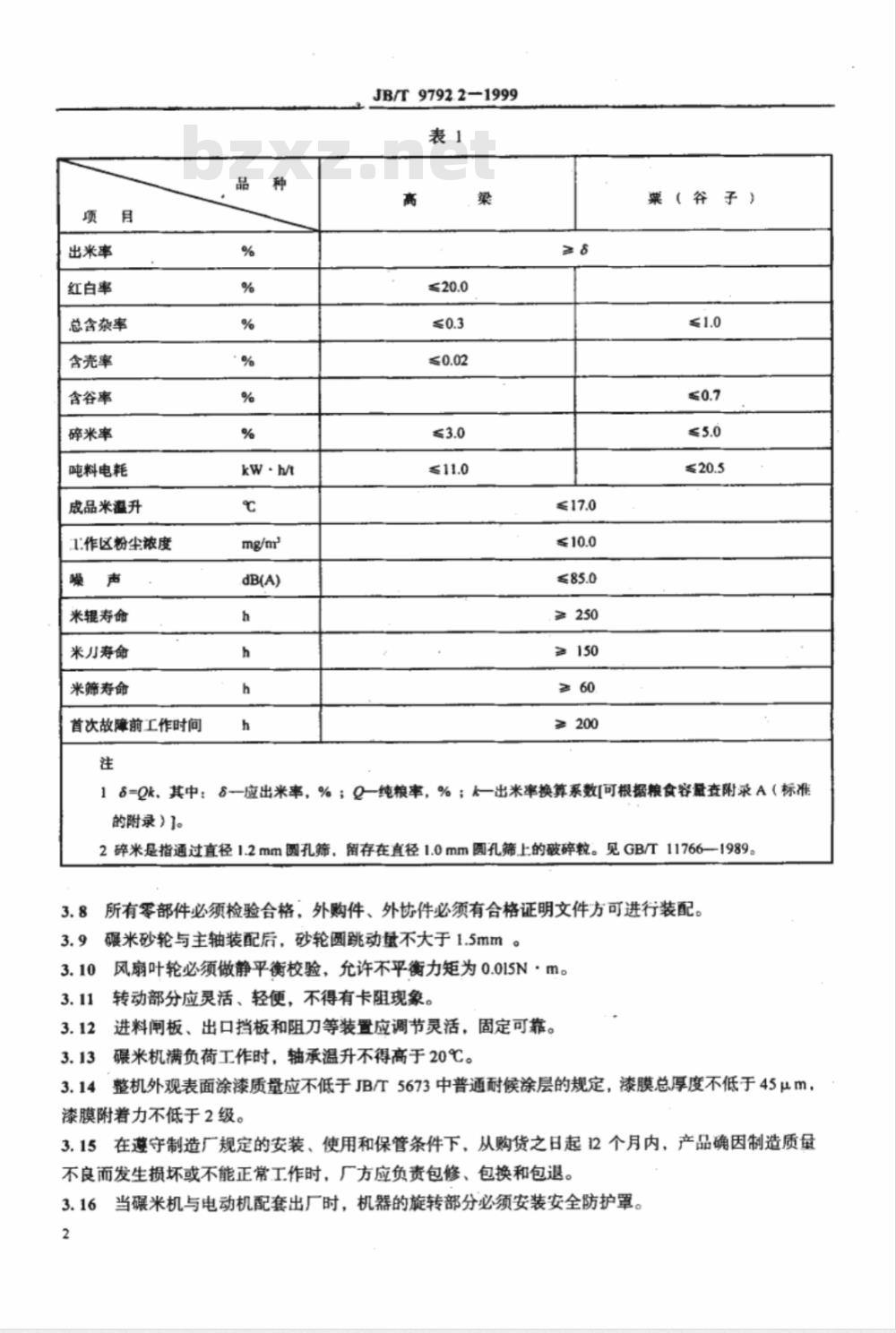

出米率
红白率
总含杂率
含壳率
含谷率
碎米率
吨料电耗
成品米温升
1.作区粉尘浓度
米辑寿命
米月寿命
米筛寿命
首次故障前工作时间
kw·ht
JB/T9792.2-1999
≥250
≥150
≥200
菜（谷
18=Qk，其中：S一应出米率，%；Q一纯粮率，%；k—出米率换算系数[可根据粮食容冠查附录A（标准的附录）]。
2碎米是指通过直径1.2mm圆孔筛，留存在直径1.0mm圆孔筛上的破碎粒。见GB/T11766--1989。3.8
所有零部件必须检验合格，外购件、外协件必须有合格证明文件方可进行装配。碾米砂轮与主轴装配后，砂轮圆跳动重不大于1.5mm。风扇叶轮必须做静平衡校验，允许不平衡力矩为0.015N·m。转动部分应灵活、轻便，不得有卡阻现象。进料闸板、出口挡板和阻刀等装置应调节灵活，固定可靠。碾米机满负荷工作时，轴承温升不得高于20℃。3.14整机外观表面涂漆质量应不低于JB/T5673中普通耐候涂层的规定，漆膜总厚度不低于45μm，漆膜附着力不低于2级。
3.15在遵守制造厂规定的安装、使用和保管条件下，从购货之日起12个月内，产品确因制造质量不良而发生损坏或不能正常工作时，厂方应负责包修、包换和包退。3.16当碾米机与电动机配套出厂时，机器的旋转部分必须安装安全防护罩。2

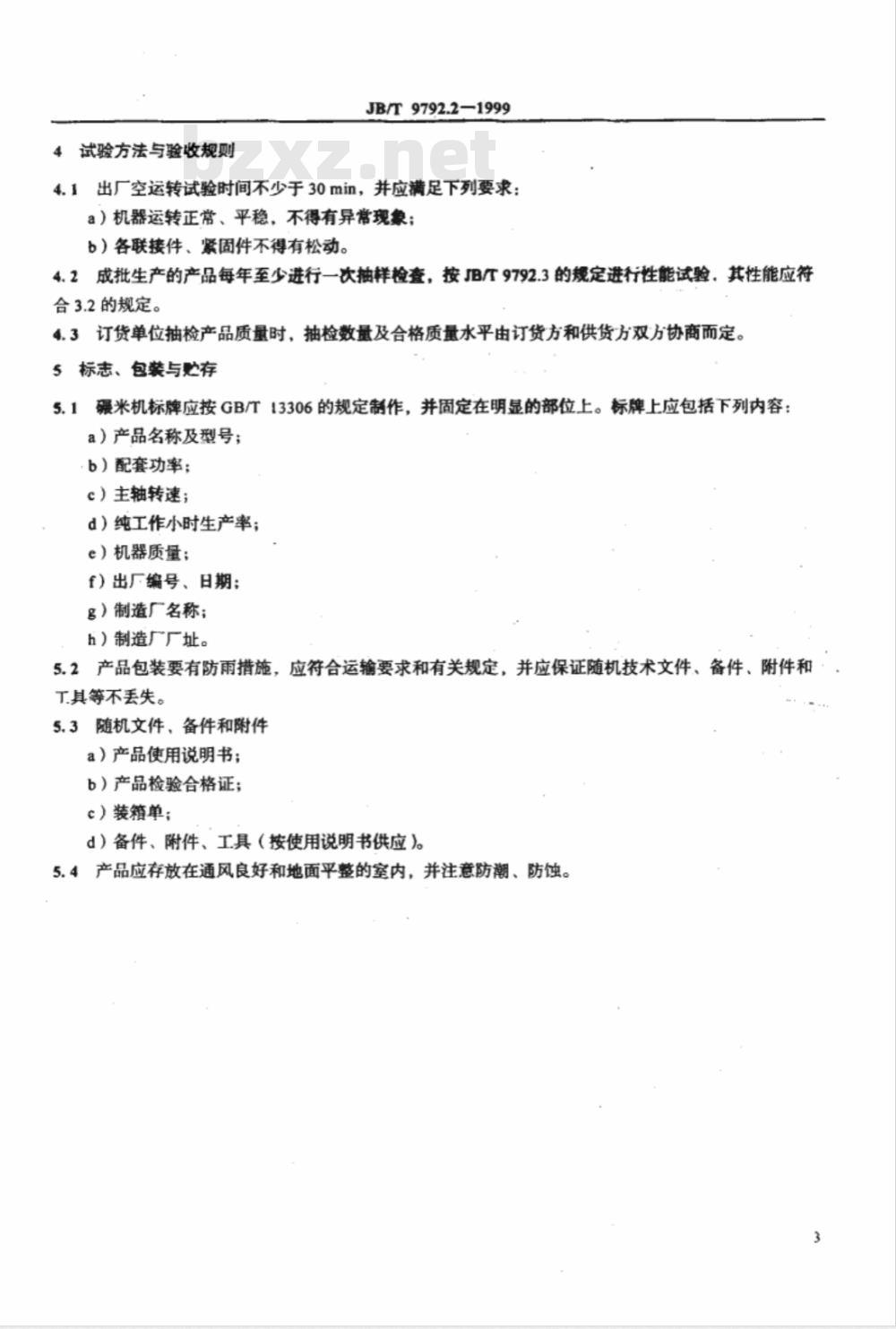

试验方法与验收规则
JB/T9792.2—1999
4.1出厂空运转试验时间不少于30mn，并应满足下列要求：a）机器运转正常、平稳，不得有异常现象；b）各联接件、紧固件不得有松动。4.2成批生产的产品每年至少进行一次抽样检查，按JB/T9792.3的规定进行性能试验。其性能应符合3.2的规定。
4.3订货单位抽检产品质量时，抽检数量及合格质量水平由订货方和供货方双方协商而定。5标志、包装与购存
5.1碾米机标牌应按GB/T13306的规定制作，并固定在明显的部位上。标牌上应包括下列内容：a）产品名称及型号；
b）配套功率；
c）主轴转速；
d）纯工作小时生产率；
e）机器质量；
f）出厂编号、日期：
g）制造厂名称；
h）制造厂厂址。
5.2产品包装要有防雨措施，应符合运输要求和有关规定，并应保证随机技术文件、备件、附件和T.具等不丢失。
5.3随机文件、备件和附件
a）产品使用说明书；
b）产品检验合格证；
c）装箱单；
d）备件、附件、工具（按使用说明书供应）5.4产品应存放在通风良好和地面平整的室内，并注意防潮、防蚀。谷
源粮容重
JB/T9792.2—1999
附录A
（标准的附录）
出米率换算系数表
原粮容重
