【机械行业标准(JB)】 深松铲和深松铲柄

ICS 65.060.20
中华人民共和国机械行业标准
JB/T9788—1999
neqISo5680:1979
深松铲和深松铲柄
Subsoiler and share shaff
1999-08-06发布
国家机械工业局
2000-01-01实施
JB/T9788-1999

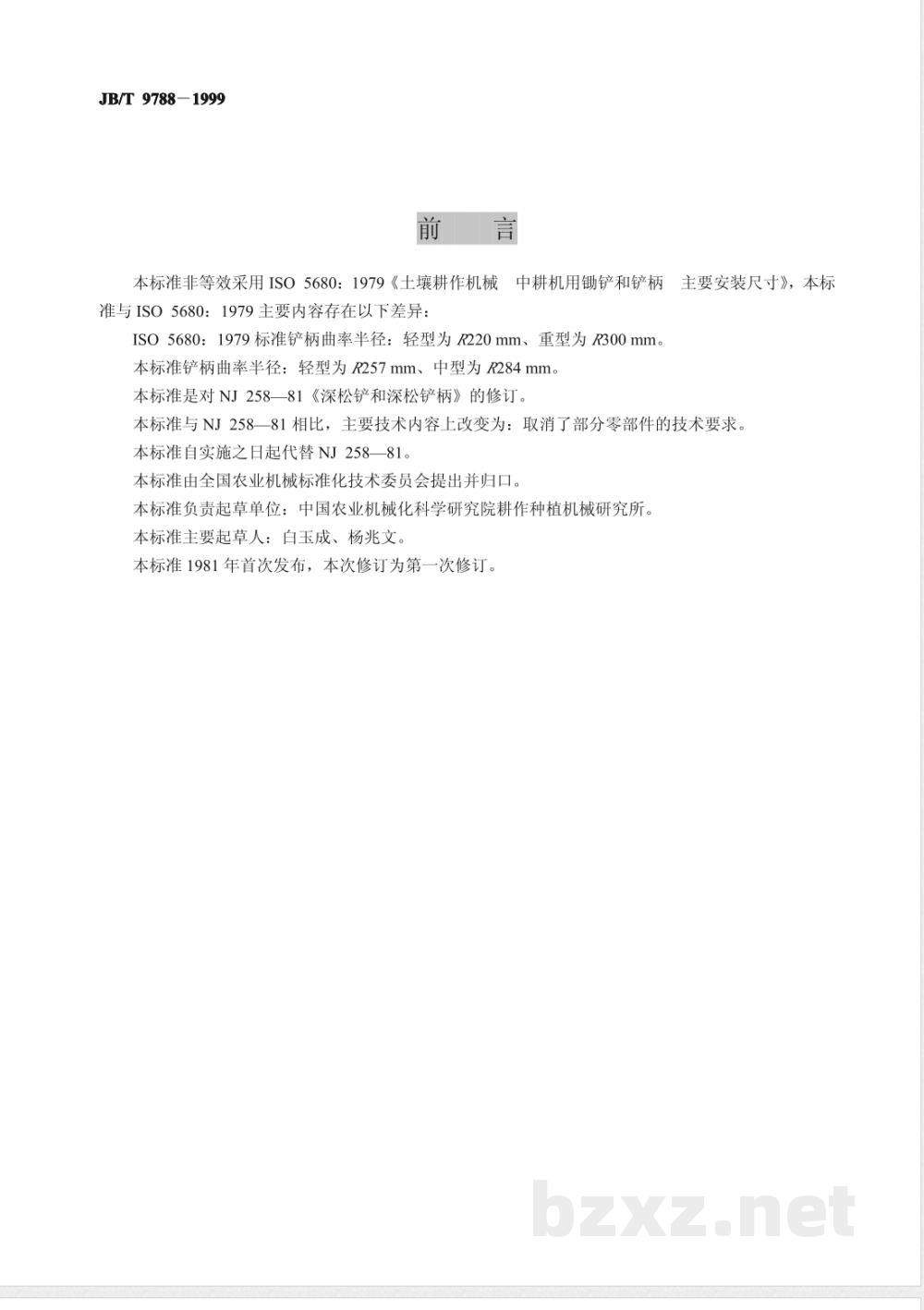

本标准非等效采用ISO5680：1979《土壤耕作机械中耕机用锄铲和铲柄
与主要安装尺寸》，本标
准与ISO5680：1979主要内容存在以下差异：ISO5680：1979标准铲柄曲率半径：轻型为R220mm、重型为R300mm。本标准铲柄曲率半径：轻型为R257mm、中型为R284mm。本标准是对NJ258—81《深松铲和深松铲柄》的修订。本标准与NJ258—81相比，主要技术内容上改变为：取消了部分零部件的技术要求。本标准自实施之日起代替NJ258—81。本标准由全国农业机械标准化技术委员会提出并归口。本标准负责起草单位：中国农业机械化科学研究院耕作种植机械研究所。本标准主要起草人：白玉成、杨兆文。本标准1981年首次发布，本次修订为第一次修订。1范围
中华人民共和国机械行业标准　深松铲和深松铲柄
Subsoilerand shareshaft

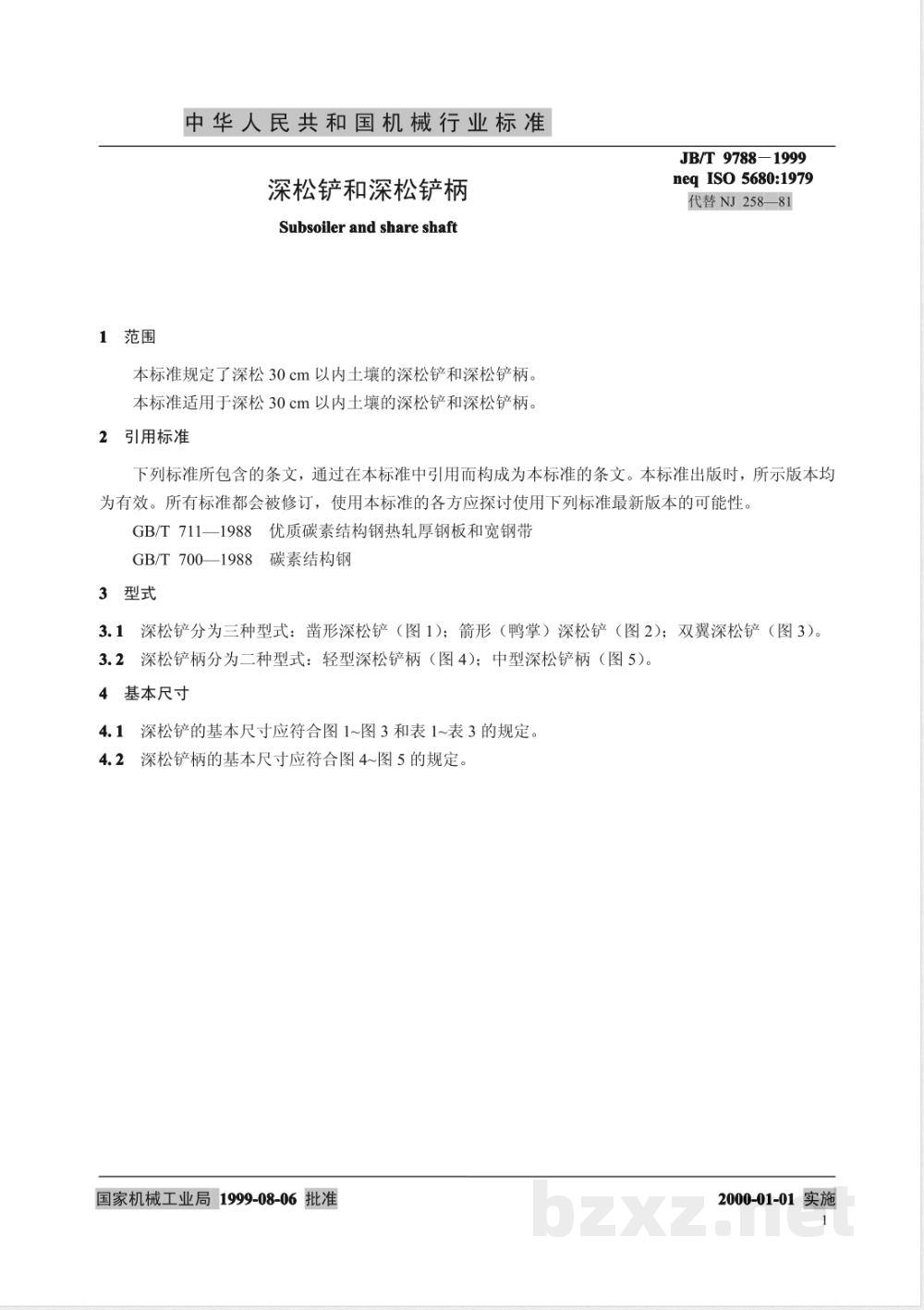

本标准规定了深松30cm以内土壤的深松铲和深松铲柄。本标准适用于深松30cm以内土壤的深松铲和深松铲柄。引用标准
JB/T9788-1999
neq ISO 5680:1979
代替NJ258—81免费标准下载网bzxz
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T711—1988优质碳素结构钢热轧厚钢板和宽钢带GB/T 700—1988
3碳素结构钢
3型式
3.1深松铲分为三种型式：凿形深松铲（图1)；箭形（鸭掌）深松铲（图2）；双翼深松铲（图3）。3.2深松铲柄分为二种型式：轻型深松铲柄（图4）；中型深松铲柄（图5）。4基本尺寸
4.1深松铲的基本尺寸应符合图1~图3和表1~表3的规定。4.2深松铲柄的基本尺寸应符合图4~图5的规定。国家机械工业局1999-08-06批准2000-01-01实施
JB/T 9788-1999
211x11

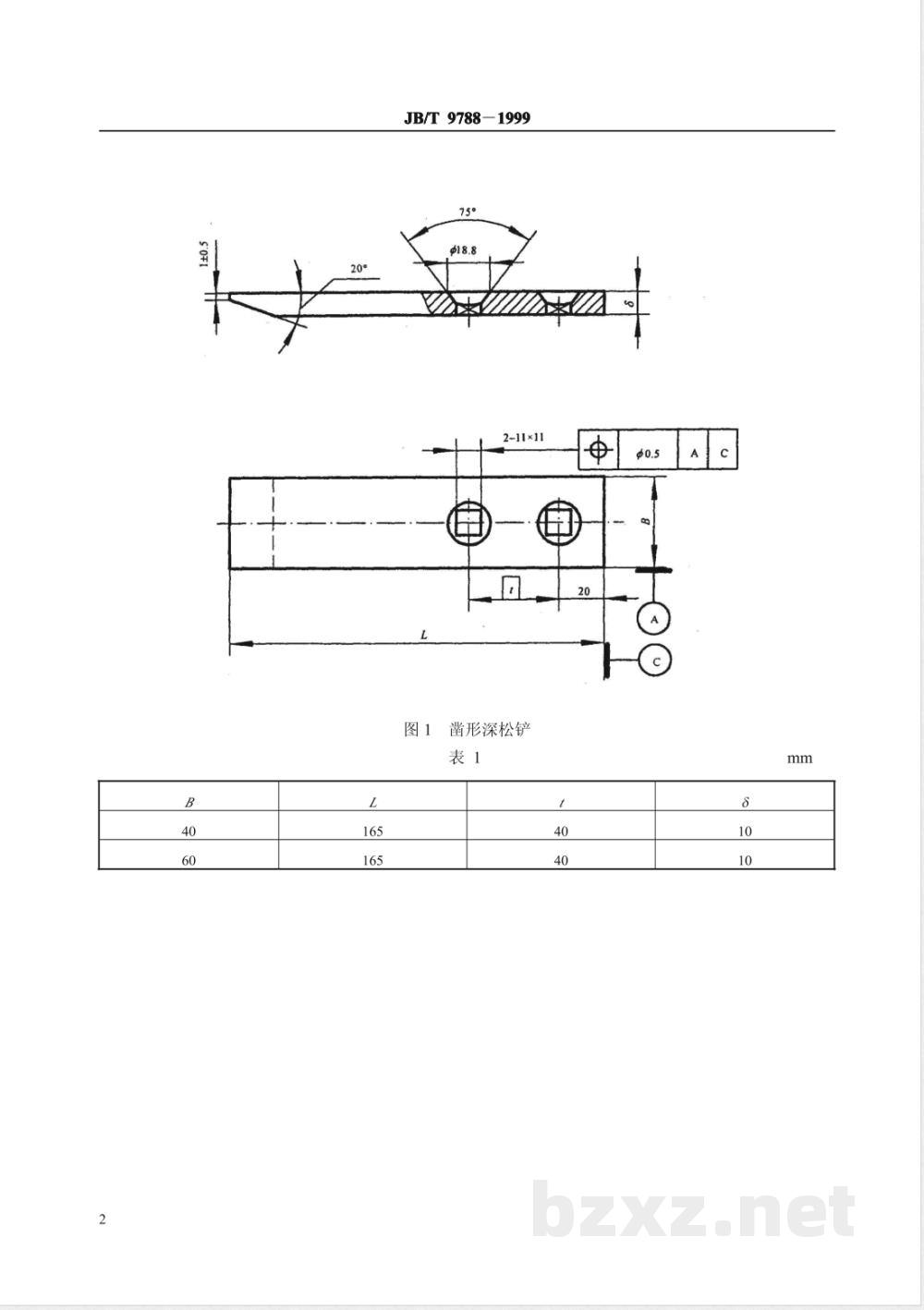

图1凿形深松铲
F-F旋转
JB/T9788—1999

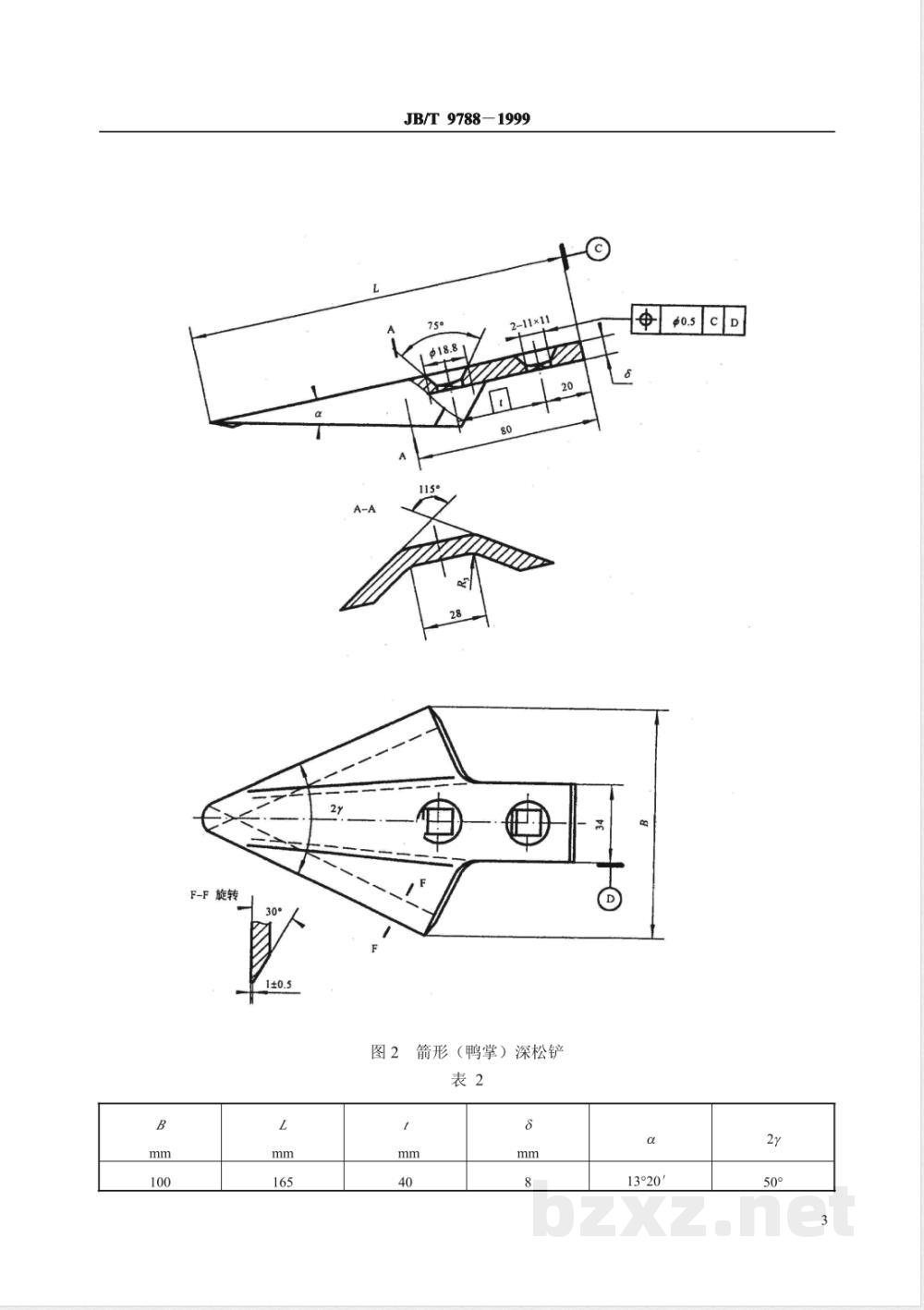

图2箭形（鸭掌）深松铲
13°20
F-F旋转
JB/T 9788-1999
211×11
图3双翼深松铲
17°20
JB/T 9788-1999
000o0o
图4轻型深松铲柄
19°30
JB/T9788—1999
oopooe
图5中型深松铲柄
5技术条件
JB/T9788—1999
5.1深松铲和深松铲柄应符合本标准的规定，并按经规定程序批准的图样和技术文件制造。5.2深松铲采用GB/T711规定的65锰钢制造。5.3深松铲的刃部应进行热处理，淬火区宽度20~30mm，硬度为48~56HRC。5.4深松铲表面应平整，不得有毛刺和裂纹。5.5深松铲与深松铲柄的装配面，在长80mm范围内应平整，平面度为0.5mm，不得有凸起。5.6深松铲柄采用不低于GB/T700规定的Q275钢制造。以深松铲柄上段前平面（F）为基准，用样板检查与深松铲相接触的平面部分，其局部间隙不得5.7
大于1.5mm。
5.8以深松铲柄上段无顶丝孔的一侧平面（G）为基准，检查与深松铲相接触的平面部分，其垂直度为0.5mm
深松铲柄安装深松铲部位的中心面，对于深松铲柄上段矩形部位的纵向中心面的对称度为1.0深松铲柄2×Φ11孔轴线对于以铲柄上段矩形部位的纵向中心面和前端面（H）为基准的位置度为0.5mm。
深松铲和深松铲柄应涂防锈剂。6验收规则
6.1深松铲和深松铲柄必须经制造厂的质量检验部门检验合格后，方可出厂。6.2订货单位有权按本标准规定进行复检。深松铲和深松铲柄每批抽检数不少于3%，但不得少于20件。在抽检过程中如有不合格的，应抽取加倍数量复检，如仍有不合格者，不予验收。7标志与包装
7.1深松铲和深松铲柄上应有制造厂标记。7.2深松铲和深松铲柄应包装牢固、可靠、便于运输。7.3包装件内应附有质量合格证。7.4包装件外应标明：
a）深松铲和深松铲柄的名称、规格和数量；b）制造厂的名称、地址；
c）出厂日期；
d）本标准的代号。
中华人民共和国
机械行业标准
深松铲和深松铲柄
JB/T 9788-1999
机械科学研究院出版发行
机械科学研究院印刷
（北京首体南路2号邮编100044）*
开本880×1230
印张3/4字数16,000
2000年4月第一版
2000年4月第一次印刷
定价10.00元
印数1-500
编号99-1443
机械工业标准服务网：http:/www.JB.ac.cnJB/T
