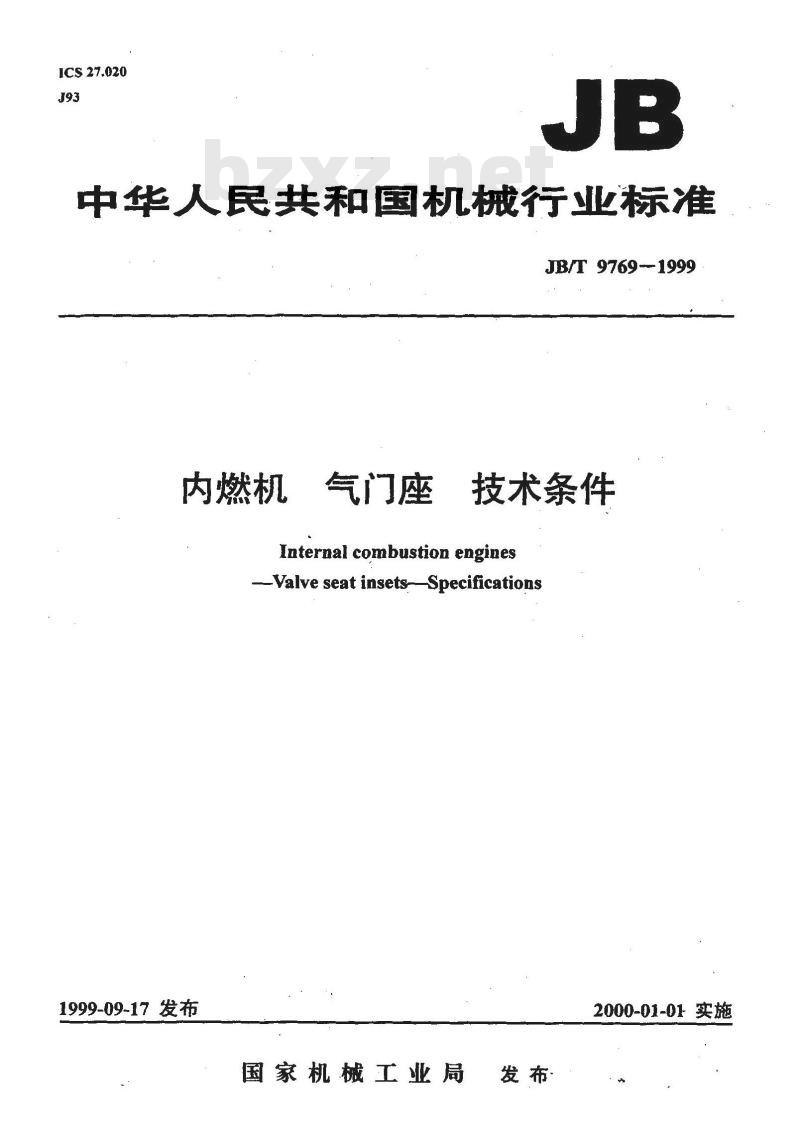

【机械行业标准(JB)】 内燃机 气门座 技术条件

ICS 27.020
中华人民共和国机械行业标准
JB/T 9769-1999
内燃机
气门座
技术条件
Internal combustion engines
-Valve seat insets-Specifications1999-09-17 发布
国家机械工业局
2000-01-01实施
JB/T97691999

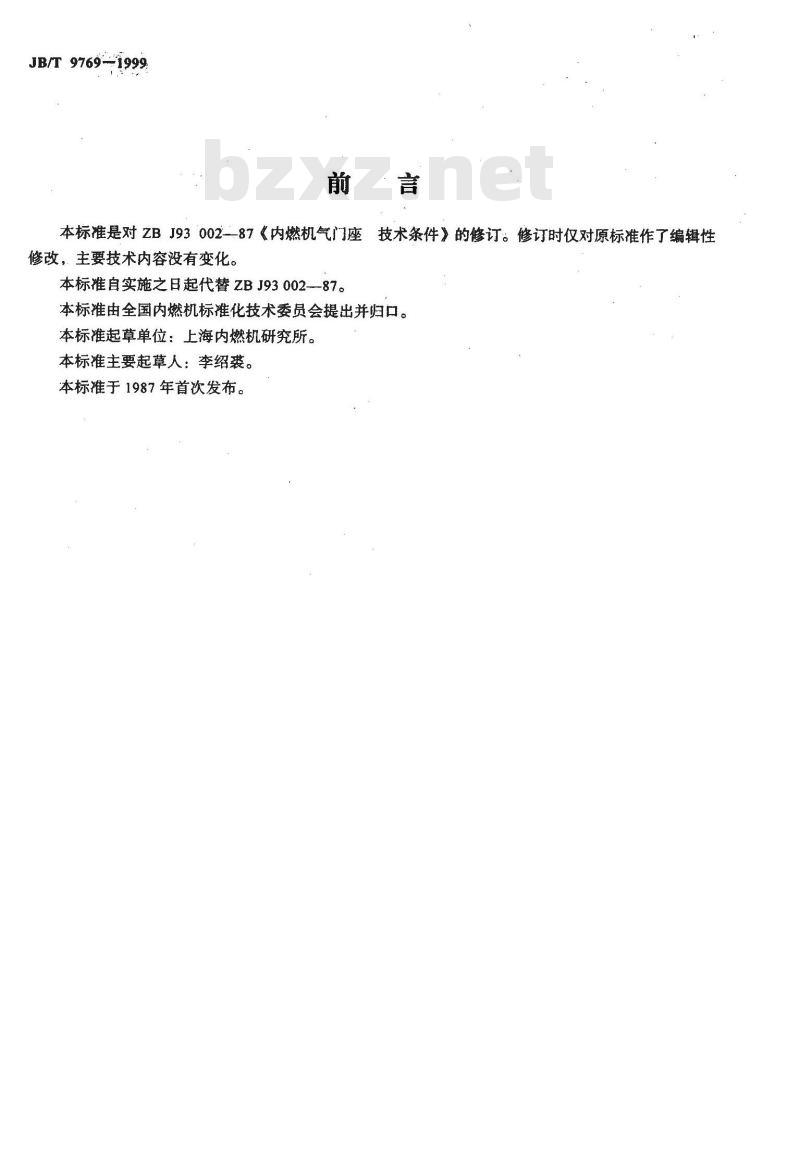

前·言
本标准是对ZBJ93002--87《内燃机气门座技术条件》的修订。修订时仅对原标准作了编辑性修改，主要技术内容没有变化。本标准自实施之日起代替ZBJ93002-87。本标准由全国内燃机标准化技术委员会提出并归口。本标准起草单位：上海内燃机研究所。本标准主要起草人：李绍裘。
本标准于1987年首次发布。

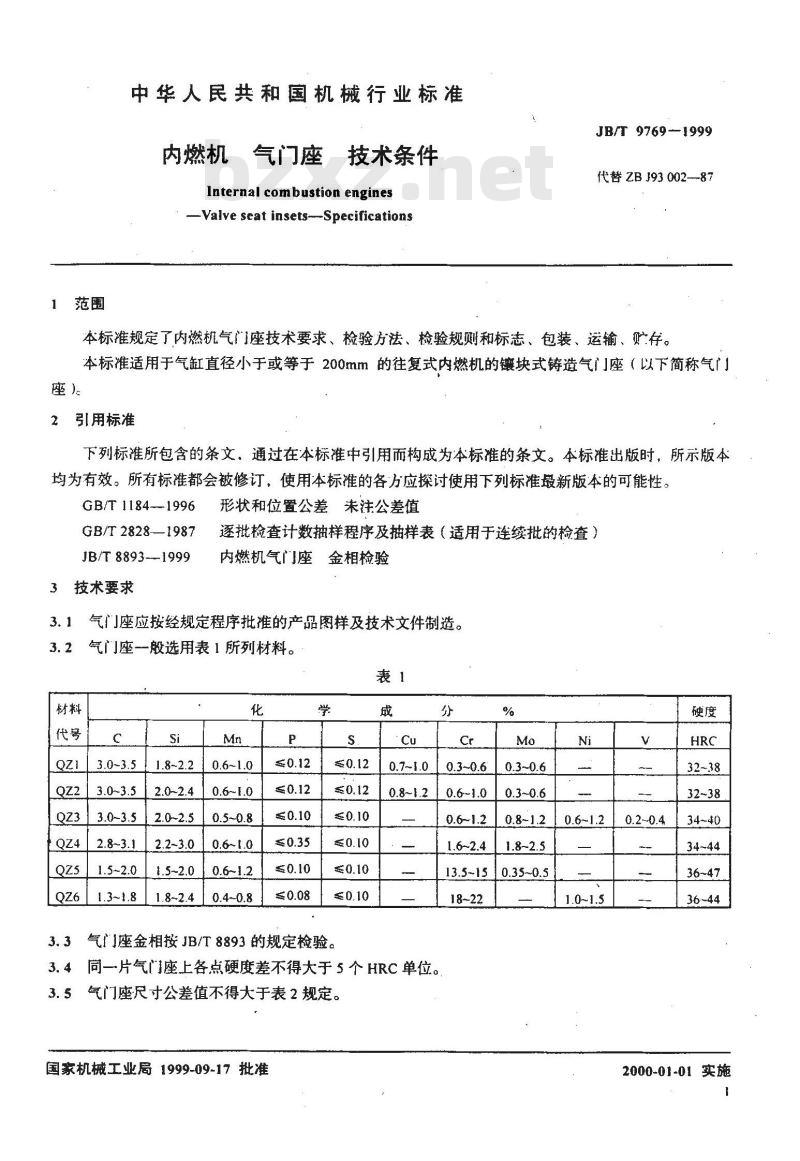

中华人民共和国机械行业标准
内燃机气门座技术条件
Internal combustion engines
-Valve seat insets---SpecificationsJB/T 9769-1999
代替ZBJ93002-87
本标准规定了内燃机气门座技术要求、检验方法、检验规则和标志、包装、运输、贮存。本标准适用于气缸直径小于或等于200mm的往复式内燃机的镶块式铸造气门座（以下简称气门座)
2引用标准
下列标准所包含的条文。通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T 1184-1996
GB/T 2828—1987
JB/T8893-1999
3技术要求
形状和位置公差未注公差值
逐批检查计数抽样程序及抽样表（适用于连续批的检查）内燃机气门座金相检验
3.1气门座应按经规定程序批准的产品图样及技术文件制造。3.2气门座一般选用表1所列材料。表1
3.3气门座金相按JB/T8893的规定检验戒
3.4同一片气门座上各点硬度差不得大于5个HRC单位。3.5气门座尺寸公差值不得大于表2规定。国家机械工业局1999-09-17批准%
2000-01-01实施

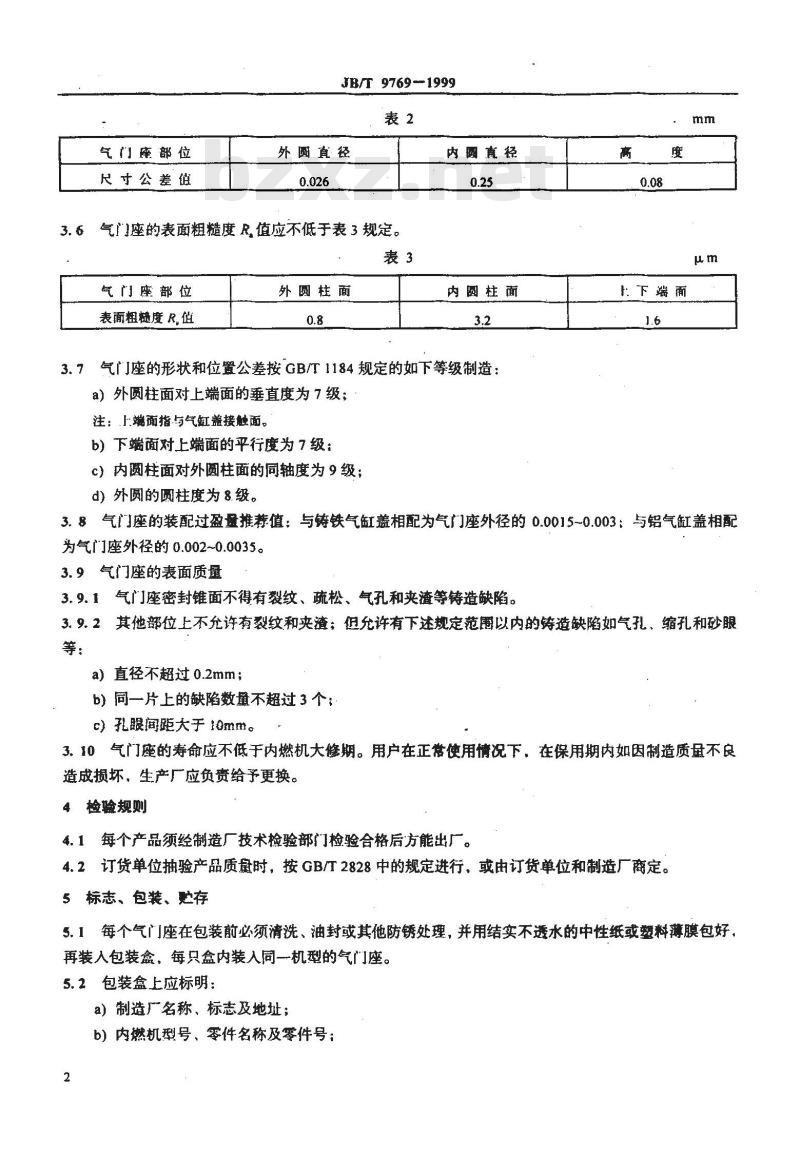

气门座部位
尺寸公差值
JB/T 9769-1999
外圆直径
3.6气门座的表面粗糙度R值应不低于表3规定。表3
气门座部位
表面粗糙度R,值
外圆柱面
内圆真径
内圆柱面
3.7气门座的形状和位置公差按GB/T1184规定的如下等级制造：a）外圆柱面对上端面的垂直度为7级；注：上端面指与气红盖接触面。b）下端面对上端面的平行度为7级：c）内圆柱面对外圆柱面的同轴度为9级：d）外圆的圆柱度为8.级。
上下端面
3.8气门座的装配过盈量推荐值：与铸铁气缸盖相配为气门座外径的0.0015~0.003：与铝气缸盖相配为气门座外径的0.002~0.0035。3.9气门座的表面质量
3.9.1气门座密封锥面不得有裂纹、疏松、气孔和夹渣等铸造缺陷。3.9.2其他部位上不允许有裂纹和夹渣：但允许有下述规定范圖以内的铸造缺陷如气孔、缩孔和砂眼等：
a）直径不超过0.2mm；
b）同一片上的缺陷数量不超过3个；c）孔眼润距大于10mm。
3.10气门座的寿命应不低于内燃机大修期。用户在正常使用情况下，在保用期内如因制造质量不良造成损坏，生产厂应负责给予更换。4检验规则
4.1每个产品须经制造厂技术检验部门检验合格后方能出厂。4.2订货单位抽验产品质盘时，按GB/T2828中的规定进行，或由订货单位和制造厂商定。5标志、包装、贮存
5.1每个气门座在包装前必须清洗、油封或其他防锈处理，并用结实不透水的中性纸或料薄膜包好再装入包装盒，每只盒内装入同一机型的气门座。5.2包装盒上应标明：
a）制造厂名称、标志及地址；
b）内燃机型号、零件名称及零件号：2

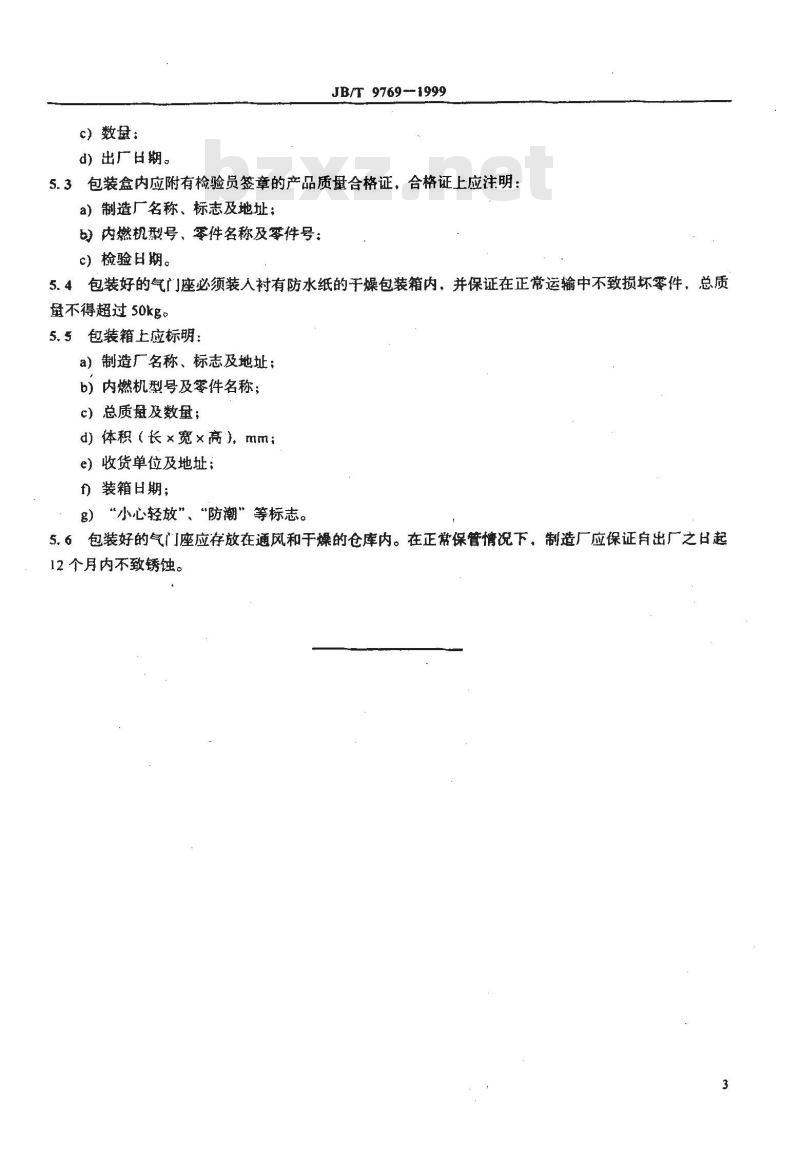

c）数量：
d）出广日期。
JB/T9769-1999
5.3包装盒内应附有检验员签章的产品质量合格证，合格证上应注明：a）制造厂名称、标志及地址；
b）内燃机型号、零件名称及零件号：c）检验日期。
5.4包装好的气门座必须装人衬有防水纸的干燥包装箱内，并保证在正常运输中不致损坏零件．总质量不得超过50kg。
5.5包装箱上应标明：
a）制造厂名称、标志及地址：
b）内燃机型号及零件名称；
c）总质量及数量；
d）体积（长×宽×高），mm;
e）收货单位及地址；bZxz.net
f）装箱日期；
g）“小心轻放”、“防潮”等标志。S.6 包装好的气门座应存放在通风和于燥的仓库内。在正常保管情况下，制造厂应保证自出厂之日起12个月内不致锈蚀。
