【机械行业标准(JB)】 工频无心感应熔铝炉

JB/T9692.3-1999

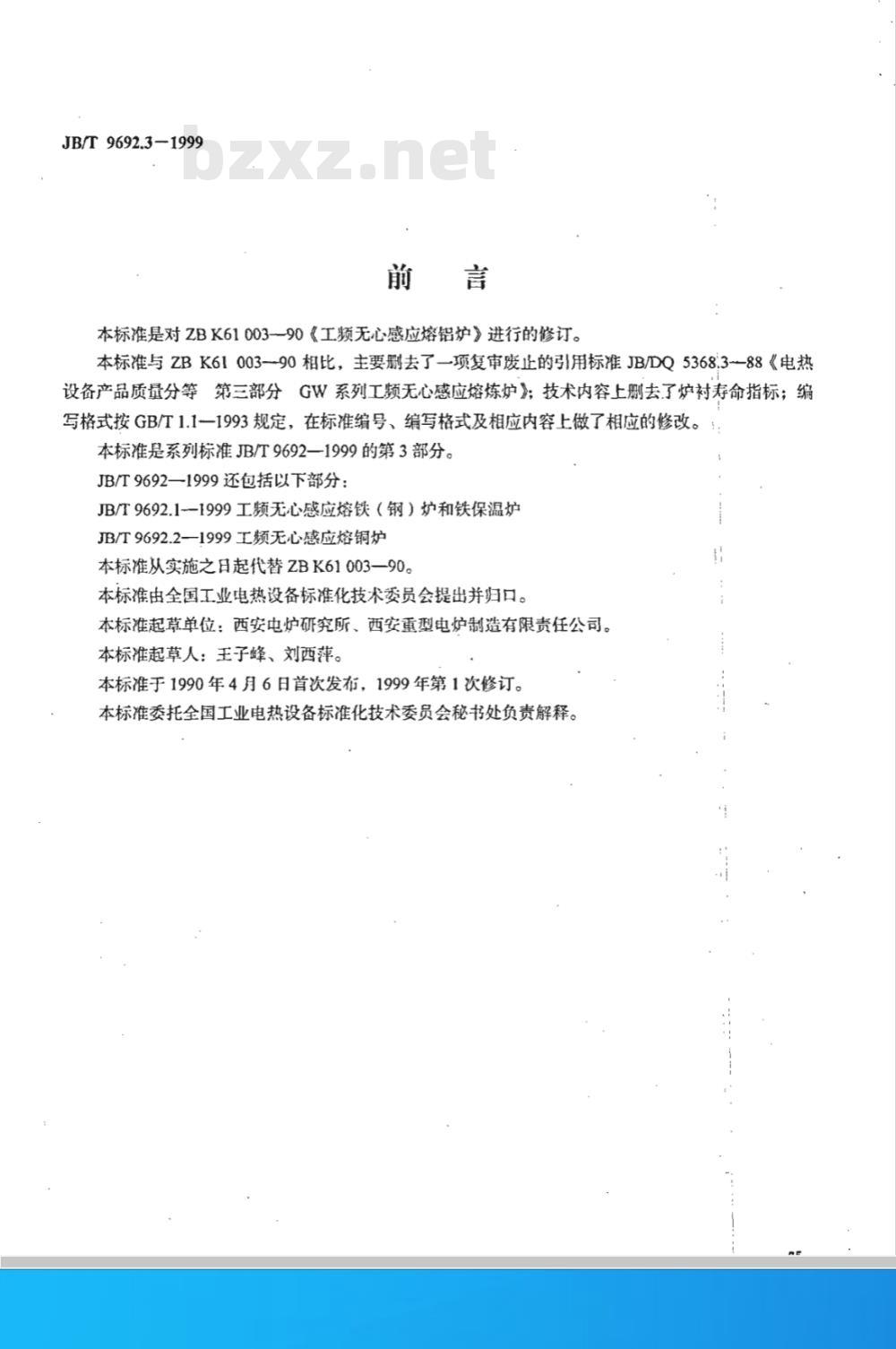

本标准是对ZBK61003-90《工频无心感应熔铝炉》进行的修订。本标准与ZBK61003-~90相比，主要删去了一项复审废止的引用标准JB/DQ5368.3--88《电热设备产品质量分等第三部分GW系列工频无心感应熔炼炉》；技术内容上删去了炉衬寿命指标；编写格式按GB/T1.1一1993规定，在标准编号、编写格式及相应内容上做了相应的修改。本标准是系列标准JB/T9692—1999的第3部分。JB/T9692一1999还包括以下部分：JB/T9692.1--1999工频无心感应熔铁（钢）炉和铁保温炉JB/T9692.2—1999工频无心感应熔铜炉本标准从实施之日起代替ZBK61003—90。本标准由全国工业电热设备标准化技术委员会提出并归口。本标准起草单位：西安电炉研究所、西安重型电炉制造有限责任公司。本标准起草人：王子峰、刘西萍。本标准于1990年4月6日首次发布，1999年第1次修订。本标准委托全国工业电热设备标准化技术委员会秘书处负责解释。1范围

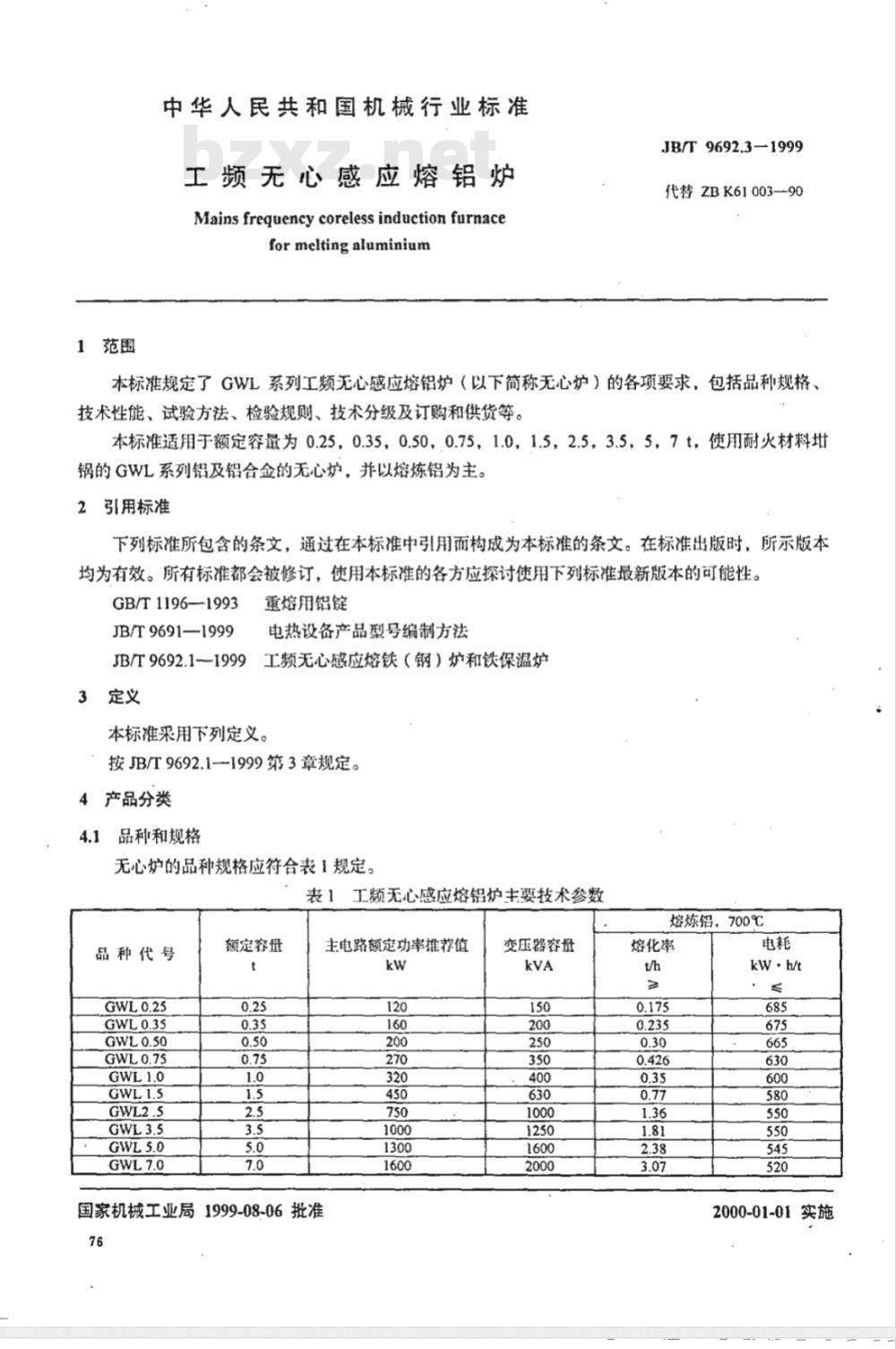

中华人民共和国机械行业标准
工频无心感应熔铝炉
Mainsfrequencycorelessinductionfurnacefor melting aluminium
JB/T 9692.3—1999
代替ZBK61003—90免费标准下载网bzxz
本标准规定了GWL系列工频无心感应熔铝炉（以下简称无心炉）的各项要求，包括品种规格、技术性能、试验方法、检验规则、技术分级及订购和供货等。本标准适用于额定容量为0.25，0.35，0.50，0.75，1.0，1.5，2.5，3.5，5，7t，使用耐火材料地锅的GWL系列铝及铝合金的无心炉，并以熔炼铝为主。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。在标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T 1196—-1993
JB/T9691—1999
重熔用铝锭
电热设备产品型号编制方法
JB/T9692.1-1999
9工频无心感应熔铁（钢）炉和铁保温炉3
本标准采用下列定义。
按JB/T9692.11999第3章规定。
4产品分类
4.1品种和规格
无心炉的品种规格应符合表1规定。表1工频无心感应熔铝炉主要技术参数熔炼铝，700℃
品种代号
额定容盘
国家机械工业局1999-08-06批准76
主电路额定功率推荐值
变压器容量
熔化率
kw·h/t
2000-01-01实施

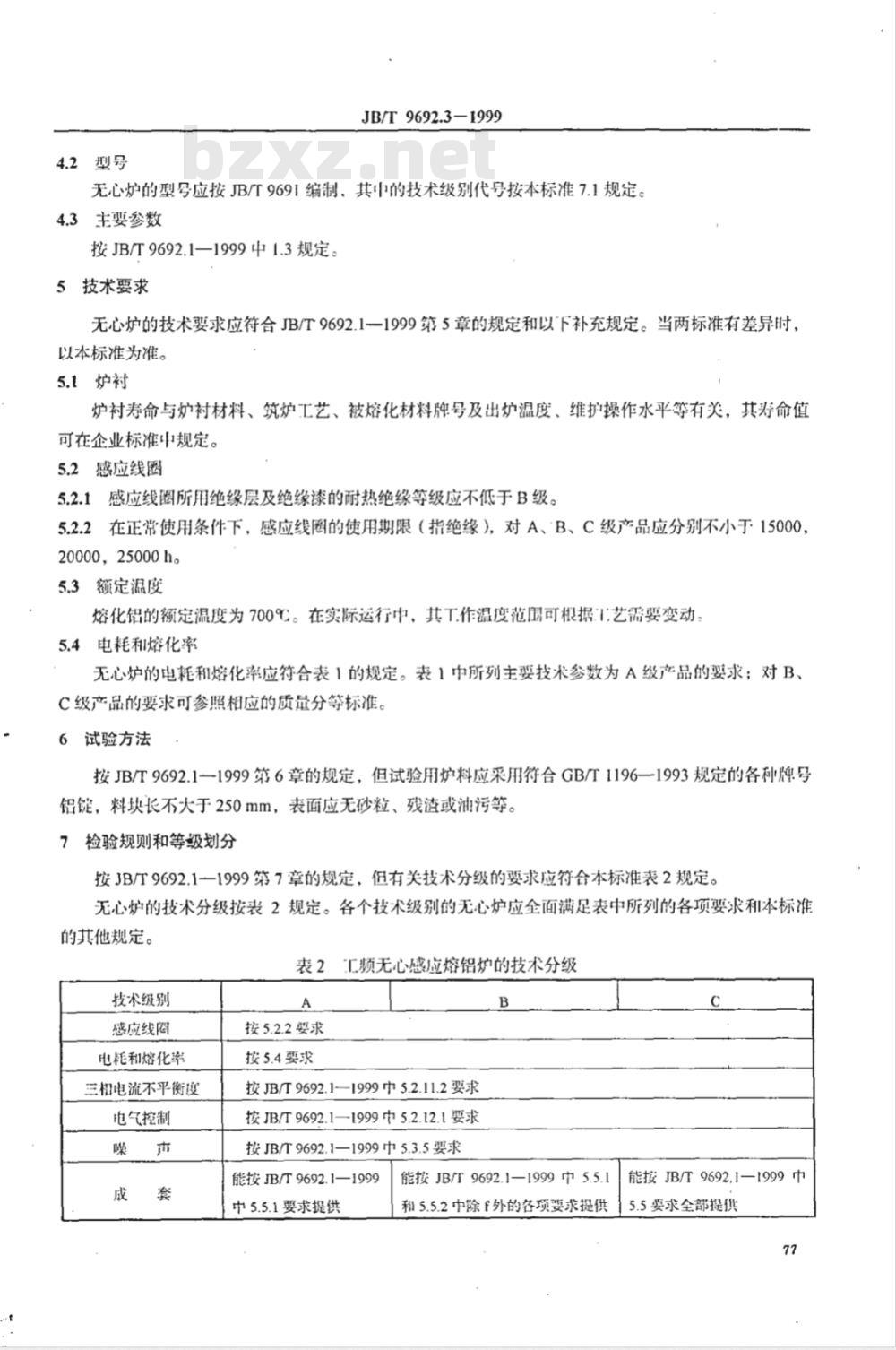

4.2型号
JB/T9692.3-1999
无心炉的型号应按JB/T9691编制，其中的技术级别代号按本标准7.1规定。4.3主要参数
按JB/T9692.1—1999中1.3规定。5技术要求
无心炉的技术要求应符合JB/T9692.1一1999第5章的规定和以下补充规定。当两标准有差异时以本标准为准。
5.1炉衬
炉衬寿命与炉衬材料、筑炉工艺、被熔化材料牌号及出炉温度、维护操作水平等有关，其寿命值可在企业标准中规定。
5.2感应线圈
5.2.1感应线圈所用绝缘层及绝缘漆的耐热绝缘等级应不低于B级。5.2.2在正常使用条件下，感应线圈的使用期限（指绝缘），对A、B、C级产品应分别不小于15000，20000，25000h。
5.3额定温度
熔化铝的额定温度为700℃。在实际运行中，其工作温度范围可根据1艺需要变动：5.4电耗和熔化率
无心炉的电耗和熔化率应符合表1的规定。表1中所列主要技术参数为A级产品的婴求；对B、C级产品的要求可参照相应的质量分等标准。5试验方法
按JB/T9692.1—1999第6章的规定，但试验用炉料应采用符合GB/T1196—1993规定的各种牌号铝锭，料块长不大于250mm，表面应无砂粒、残渣或油污等。7检验规则和等级划分
按JB/T9692.1一1999第7章的规定，但有关技术分级的要求应符合本标准表2规定。无心炉的技术分级按表2规定。各个技术级别的无心炉应全面满足表中所列的各项要求利本标准的其他规定。
表2汇频无心感应熔铝炉的技术分级技术级别
感应线阁
电耗和熔化率
三相电流不平衡度
电气控制
按5.2.2要求
按5.4要求
按JB/T9692.1—1999巾5.2.11.2要求按JB/T9692.1—1999中5.2.12.1要求按JB/T9692.1—1999巾5.3.5要求能按JB/T9692.1—1999
中5.5.1要求提供
能按JB/T9692.1-1999中5.5.1
和5.5.2中除f外的各项要求提供c
能按JB/T9692.1-1999中
5.5要求全部提供

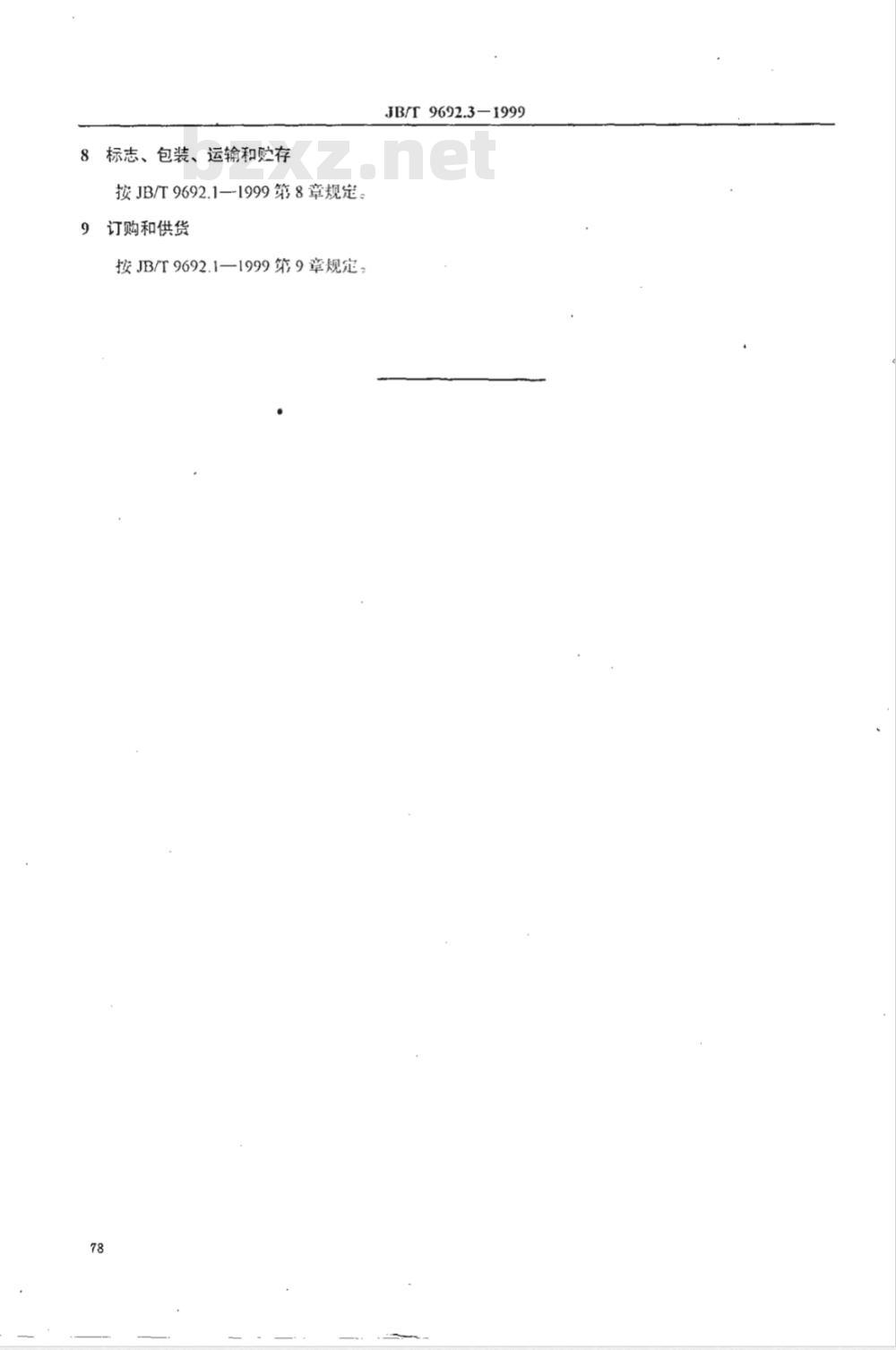

标志、包装、运输和贮存
按JB/T9692.1-1999第8章规定
9订购和供货
按JB/T9692.1—1999第9章规定
JB/T9692.3-1999
