【机械行业标准(JB)】 电热设备 产品型号编制方法

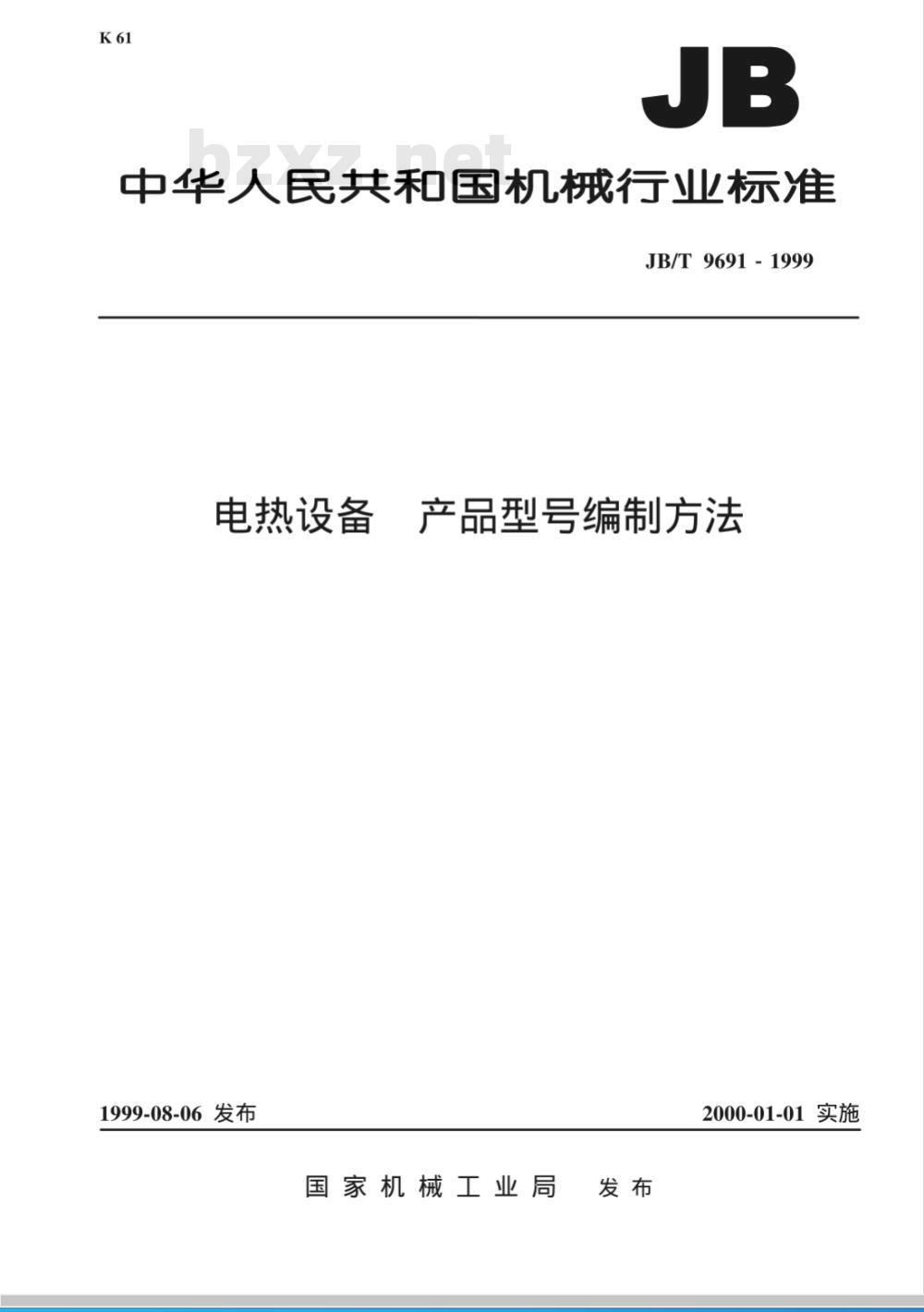

中华人民共和国机械行业标准
JB/T9691-1999
电热设备
1999-08-06 发布
产品型号编制方法
2000-01-01 实施
国家机械工业局
JB/T9691-1999

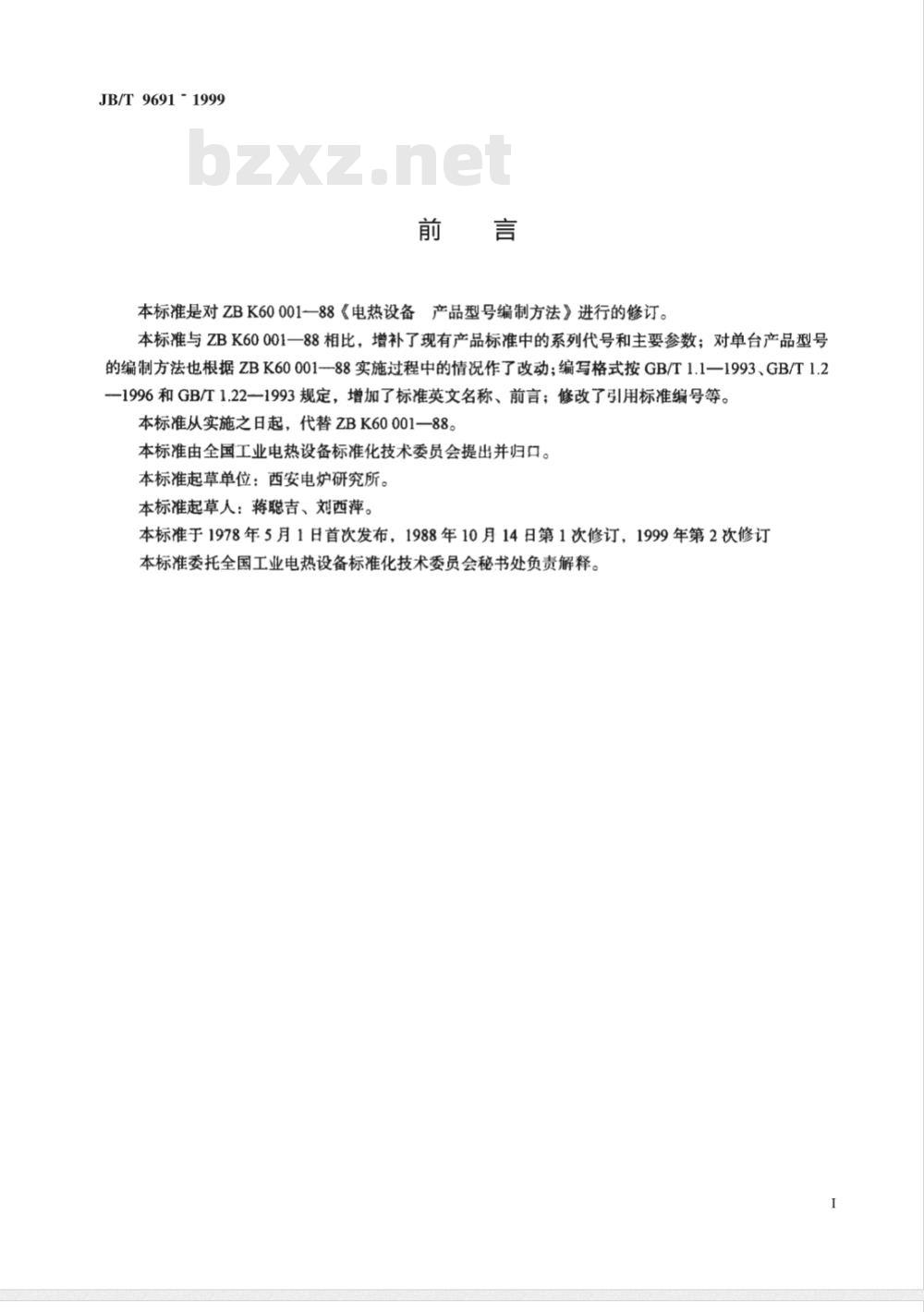

本标准是对ZBK60001一88《电热设备产品型号编制方法》进行的修订。本标准与ZBK60001一88相比，增补了现有产品标准中的系列代号和主要参数；对单台产品型号的编制方法也根据ZBK60001-88实施过程中的情况作了改动；编写格式按GB/T1.1—1993、GB/T1.2—1996和GB/T1.22—1993规定，增加了标准英文名称、前言；修改了引用标准编号等。本标准从实施之日起，代替ZBK60001—88。本标准由全国工业电热设备标准化技术委员会提出并归口。本标准起草单位：西安电炉研究所。本标准起草人：蒋聪吉、刘西萍。本标准于1978年5月1日首次发布，1988年10月14日第1次修订，1999年第2次修订本标准委托全国工业电热设备标准化技术委员会秘书处负责解释。I

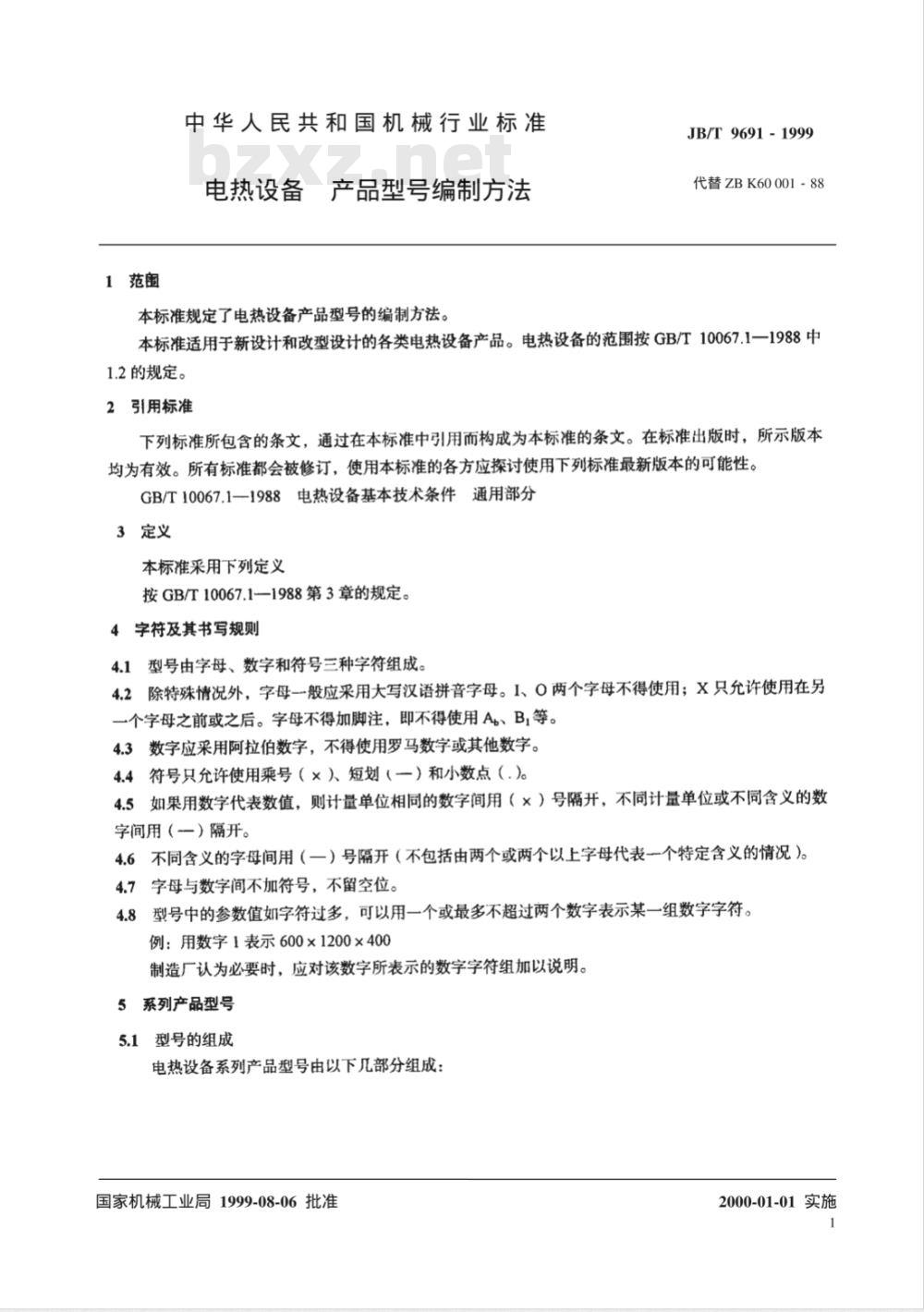

1范闺
中华人民共和国机械行业标准
电热设备产品型号编制方法
本标准规定了电热设备产品型号的编制方法。JB/T 9691 -1999
代替ZBK60001-88
本标准适用于新设计和改型设计的各类电热设备产品。电热设备的范围按GB/T10067.1一1988中1.2的规定。
2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。在标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T10067.1-1988电热设备基本技术条件通用部分3定义
本标准采用下列定义
按GB/T10067.1-1988第3章的规定。4字符及其书写规则
4.1型号由字母、数字和符号三种字符组成。4.2除特殊情况外，字母-般应采用大写汉语拼音字母。I、O两个字母不得使用；X只允许使用在另一个字母之前或之后。字母不得加脚注，即不得使用Ab、B,等。4.3数字应采用阿拉伯数字，不得使用罗马数字或其他数字。4.4符号只允许使用乘号（×）短划（一）和小数点（.）4.5如果用数字代表数值，则计量单位相同的数字间用（×）号隔开，不同计量单位或不同含义的数字间用（一）隔开。
4.6不同含义的字母间用（一）号隔开（不包括由两个或两个以上字母代表个特定含义的情况）。4.7字母与数字间不加符号，不留空位。4.8型号中的参数值如字符过多，可以用一个或最多不超过两个数字表示某一组数字字符。例：用数字1表示600×1200×400制造厂认为必要时，应对该数字所表示的数字字符组加以说明。5系列产品型号
5.1型号的组成
电热设备系列产品型号由以下几部分组成：国家机械工业局1999-08-06批准2000-01-01实施

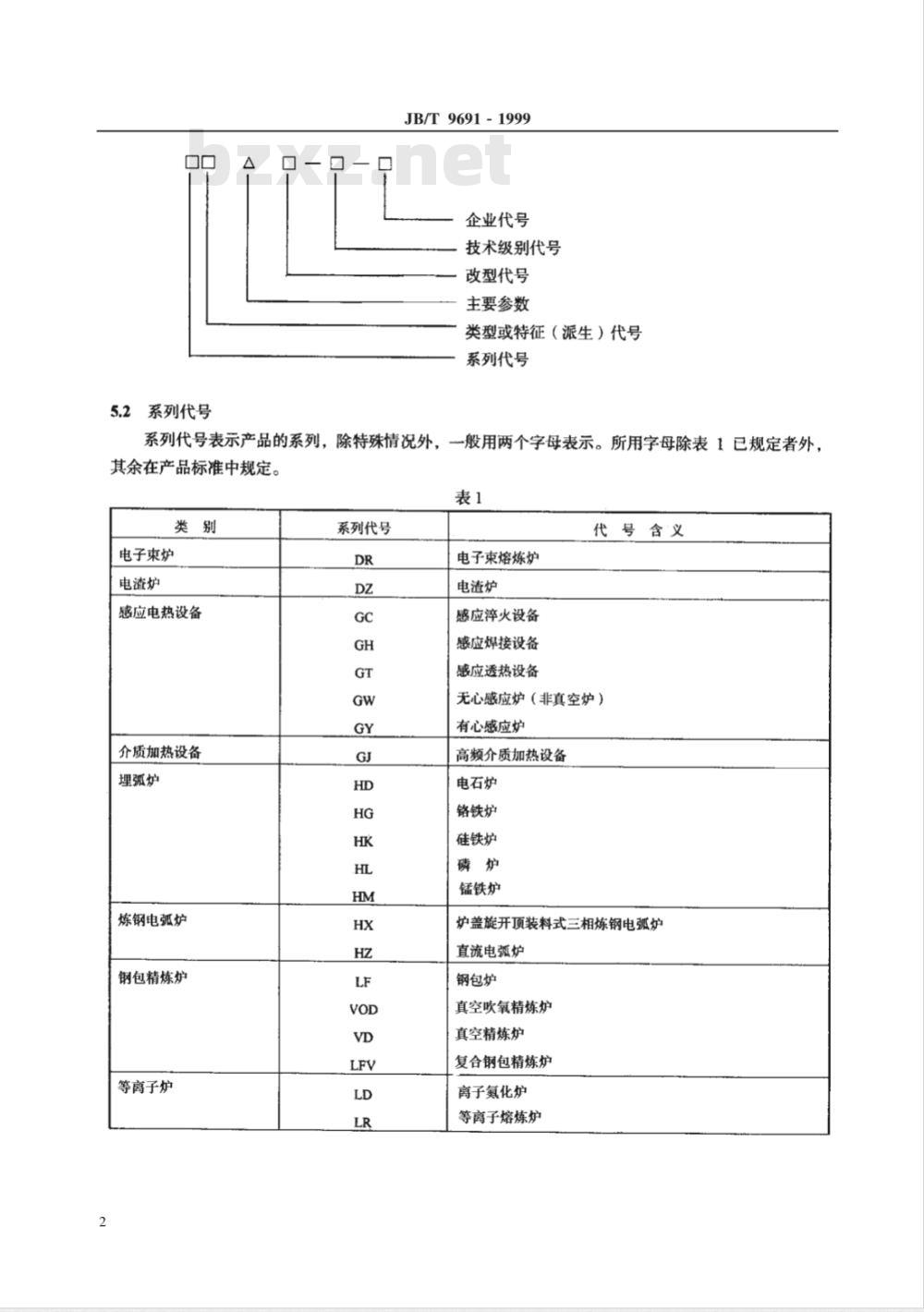

5.2系列代号
JB/T9691-1999
企业代号
技术级别代号
改型代号
主要参数
类型或特征（派生）代号
系列代号
系列代号表示产品的系列，除特殊情况外，一般用两个字母表示。所用字母除表1已规定者外，其余在产品标准中规定。
电子束炉
电渣炉
感应电热设备
介质加热设备Www.bzxZ.net
理弧炉
炼钢电弧炉
钢包精炼炉
等离子炉
系列代号
电子束熔炼炉
电渣炉
感应淬火设备
感应焊接设备
感应透热设备
代号含义
无心感应炉（非真空炉）
有心感应炉
高频介质加热设备
电石炉
铬铁炉
硅铁炉
锰铁炉
炉盖旋开顶装料式三相炼钢电弧炉直流电弧炉
钢包炉
真空吹氧精炼炉
真空精炼炉
复合钢包精炼炉
离子氨化炉
等离子熔炼炉
气体发生装置
工业电阻炉
实验电阻炉
真空炉

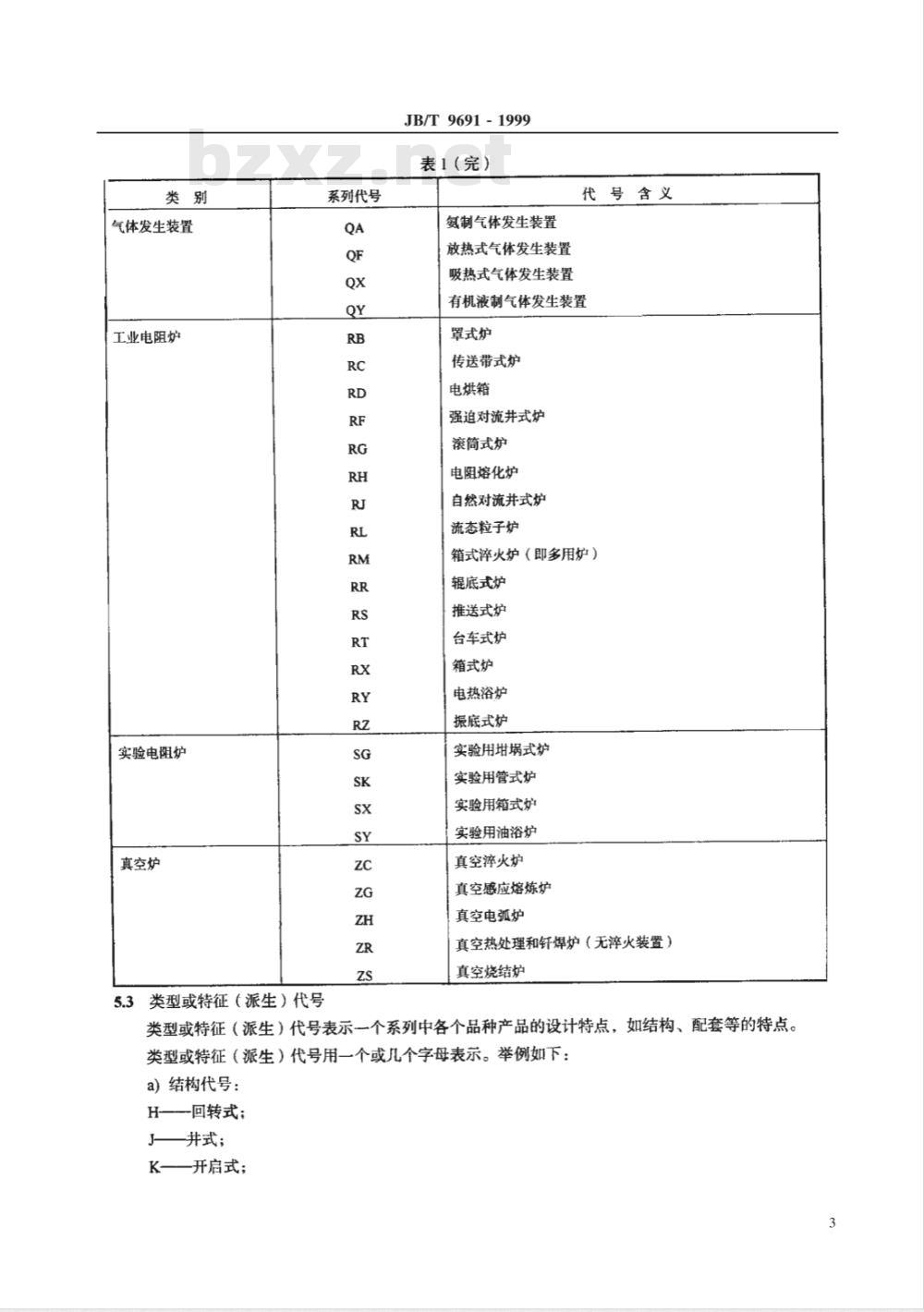

5.3类型或特征（派生）代号
系列代号
JB/T9691-1999
表1（完）
氨制气体发生装置
放热式气体发生装置
吸热式气体发生装置
代号含义
有机液制气体发生装置
罩式炉
传送带式炉
电烘箱
强迫对流井式炉
滚筒式炉
电阻熔化炉
自然对流井式炉
流态粒子炉
箱式淬火炉（即多用炉）
辊底式炉
推送式炉
台车式炉
箱式炉
电热浴炉
振底式炉
实验用式炉
实验用管式炉
实验用箱式炉
实验用油浴炉
真空淬火炉
真空感应熔炼炉
真空电弧炉
真空热处理和钎焊炉（无萍火装置）真空烧结炉
类型或特征（派生）代号表示一个系列中各个品种产品的设计特点，如结构、配套等的特点。类型或特征（派生）代号用一个或几个字母表示。举例如下：a）结构代号：
H——回转式；
J—井式；
K——开启式；
-立式；
s—双管式；
T—铁埚式；
W卧式；
Z-综合式。
b）气氛代号：
A—氨氮制气氛；
JB/T 9691 - 1999
D—一在炉内燃烧裂化生成的碳氢保护气氛（气体成分可进行自动控制)；F———放热式气氛；
N氮气氛；
Q—在炉内燃烧裂化生成的碳氢保护气氛（气体成分不进行自动控制)；T渗碳气氛；
X—吸热式气氛；
Y—有机液制气氛。
c）中频感应炉的配套代号
J—静止变频器；
X-旋转变频机。
d）炉料金属代号：
G—钢;
L——铝及其合金；
—铜及其合金；
X-锌及其合金；
Z—铸铁。
其余在产品标准中规定。
5.4主要参数
主要参数用数字表示。各类电热设备产品的主要参数按表2规定。表2中列在前面的参数，在型号中也应列在前面。表2中未列者，按产品标准的规定。表2
电子束熔炼炉
电渣炉
感应淬火设备
感应焊接设备
感应透热设备
无心感应熔炼炉
有心感应熔炼炉
额定功率（kW）
主要参
额定电流（kA）、
锭子最大重量（t）
最大工件尺寸（cm）、额定功率（kW）、额定功率（kHz）额定功率（kw）、
额定功率（kHz）
额定温度（100℃）、额定功率（kW）、额定频率（kHz）对工频设备额定频率略去不书额定容量（t）、
额定功率（kW）、额定频率（kHz）、对工频炉额定频率略去不书额定有效容量（t）、额定功率（kW）别
介质加热设备
埋弧炉
炼钢电弧炉
钢包精炼炉
等离子熔炼炉
离子氮化炉
气体发生装置
工业电阻炉
实验电阻炉
真空炉
5.5改型代号
JB/T 9691-1999
表2（完）
额定输出功率（kW）、标称频率（MHz）变压器额定容量（MVA）
额定容量（t）、炉壳内径（m）、变压器额定容量（MVA）额定容量（t）、变压器额定容量（MVA）额定容量（t）
额定电流（A）、工作区尺寸（cm）额定产气率（m/h）
最高工作温度（以100℃为单位，小数略去；对多工区炉指炉温度最高那一区的温度）；工作区尺寸（宽×长×高或直径×深.cm）按各自的产品标准规定或按企业标准规定改型代号用来表示电热设备产品的设计改型，依次用字母A、B、C、D等表示。5.6技术级别代号
技术级别代号用来表示电热设备产品的技术级别，用字母A、B、C或D表示。对A级产品或没有规定技术级别的产品，技术级别代号可略去不书。5.7企业代号
企业代号用两个或三个字母表示，用来表示产品的设计、生产单位或产品牌号。该代号由企业提出，经全国工业电热设备标准化技术委员会协调后确定，并通报各有关单位，一经确定长期不变。5.8系列产品型号举例：
例1：企业代号为TL的厂所生产的额定温度950℃、工作区尺寸（宽×长×高、cm）：60×90×40的箱式电阻炉的型号为：
RX9—60×90×40—TL
例2：企业代号为XB的厂所生产的额定容量40t，炉壳内径5m，变压器容量20MVA，技术级别B级，炉盖旋转顶装料三相炼钢电弧炉的型号为：HX40—5—20—B—XB
例3：企业代号为EB的厂所生产的额定容量1t，额定功率500kW、额定频率1kHz，配用静止变频器作为中频电源，改型两次，技术级别A级的中频无心感应熔炼炉的型号为：GWJ1—500—1B—EB
6单台产品型号
电热设备单台产品的型号可参照系列产品型号的编制方法在企业标准中规定。中华人民共和国
