【机械行业标准(JB)】 外球面球轴承径向游隙

中华人民共和国机械行业标准
JB 5304-1991
外球面球轴承
1991-06-25发布
径向游隙
1992-07-01实施
中华人民共和国机械电子工业部发布
中华人民共和国机械行业标准
外球面球轴承
主题内容与适用范围
径向游隙
本标准规定了外球面球轴承的径向游隙值及其测量原则。JB53041991
本标准适用于圆柱孔带顶丝和带偏心套的外球面球轴承以及圆锥孔带紧定套的外球面球轴承。引用标准
GB4604
GB6930
GB3573
滚动轴承
滚动轴承
滚动轴承
径向游隙
径向游隙的测量方法
本标准所规定的径向游隙概念定义按GB6930中05.08.01的规定径向游隙值

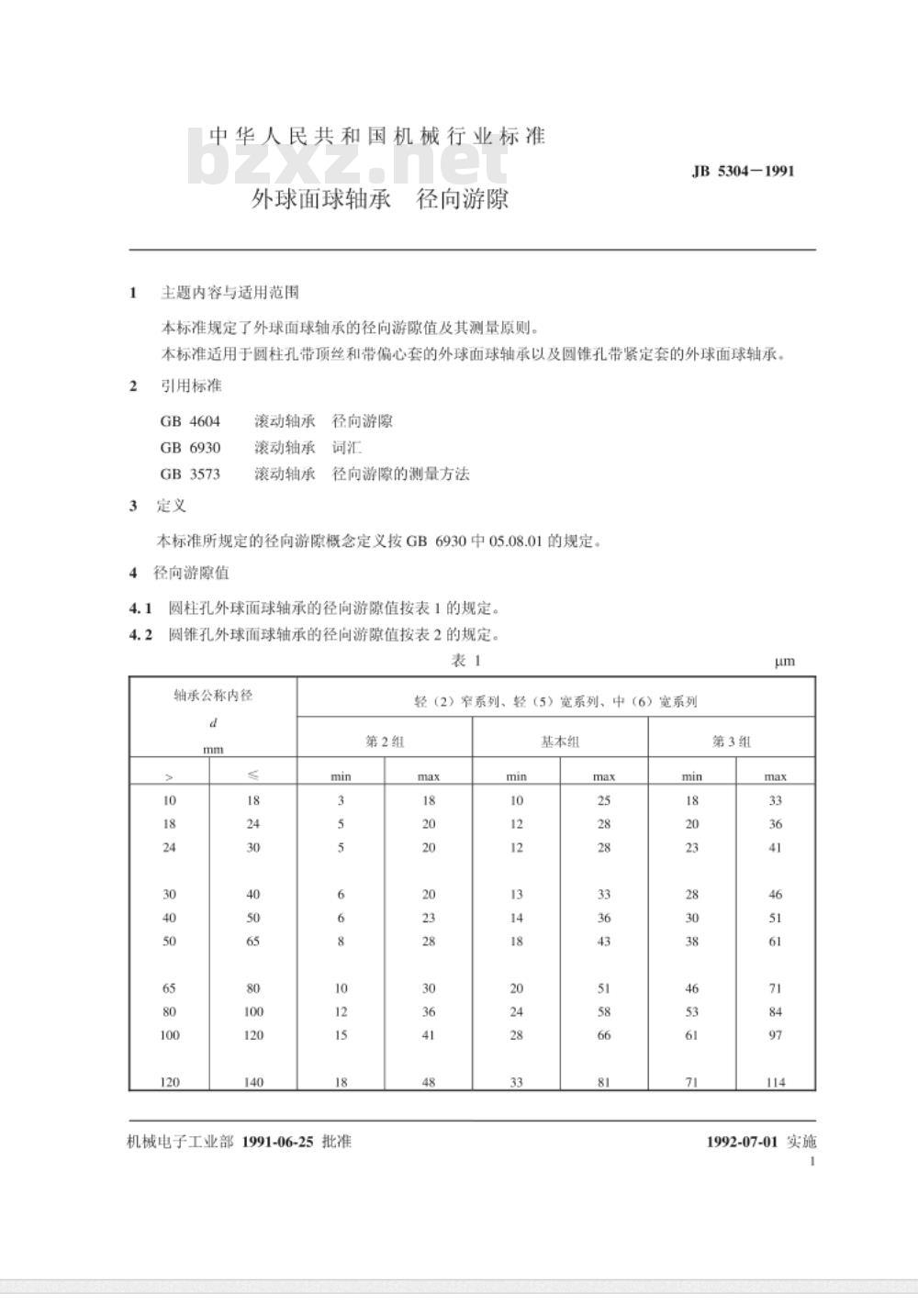

圆柱孔外球面球轴承的径向游隙值按表1的规定。圆锥孔外球面球轴承的径向游隙值按表2的规定。表1
轴承公称内径
机械电子工业部1991-06-25批准第2组
轻（2》窄系列、
轻（5）宽系列、中（6）宽系列基本组
第3组
1992-07-01实施
轴承公称内径
5径向游隙的标志方法
第2组
JB5304-1991
轻（5）宽系列、中（6）宽系列基本组
本标准所规定的径向游隙的标志方法按GB4604的规定。6径向游隙测量原则
第3组
6.1轴承的径向游隙应在表面处理后进行测量，测量时将一个套圈紧固（不能使被固定的套圈工作表面尺寸和几何形状有所改变），另一个套圈在直径方向自由移动。2每个轴承的径向游隙，需在圆周上相隔120℃的三处进行测量，三次测量的算术平均值应在所规6. 2
定的范围内。
6.3测量轴承的径向游隙时，应保证轴承内、外套圈的对称轴线不产生角度偏斜。附加说明：
本标准由全国滚动轴承标准化技术委员会提出，本标准由机械电子工业部洛阳轴承研究所归口并负责起草。本标准主要起草人马素青。
