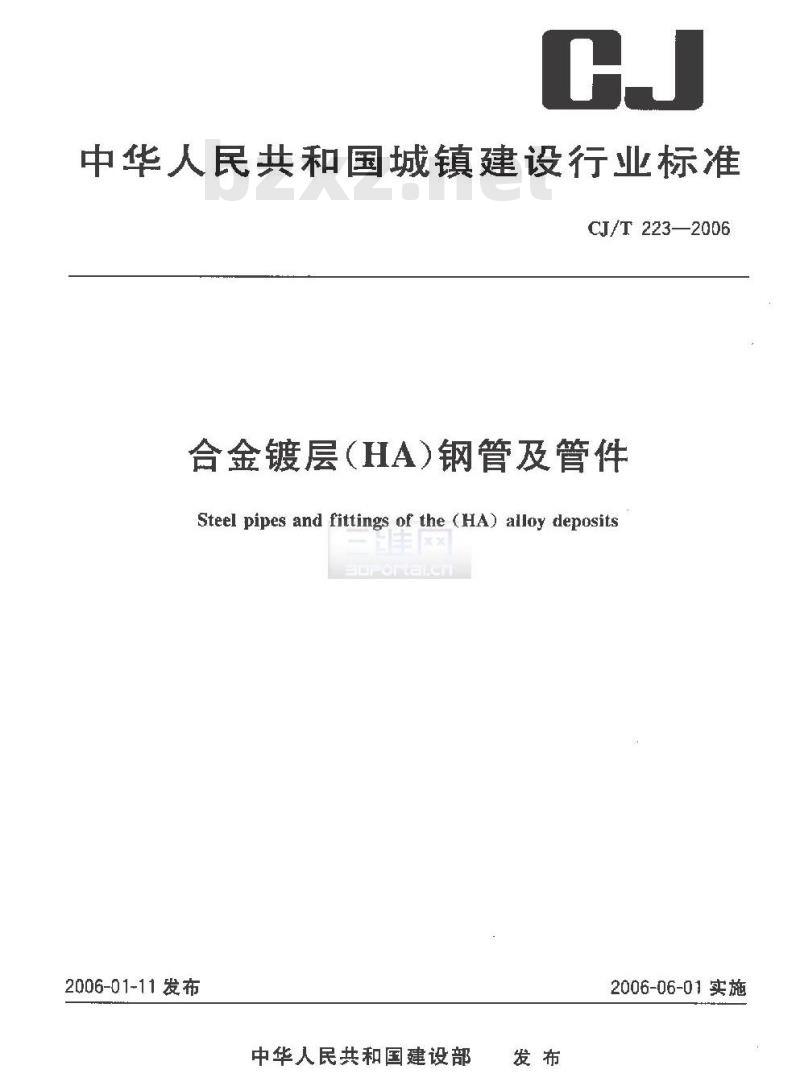

中华人民共和国城镇建设行业标准CJ/T223—2006
合金镀层（HA）钢管及管件
Steel pipes and fittings of the (HA) alloy deposits2006-01-11发布
中华人民共和国建设部
2006-06-01实施
CJ/T223—2006

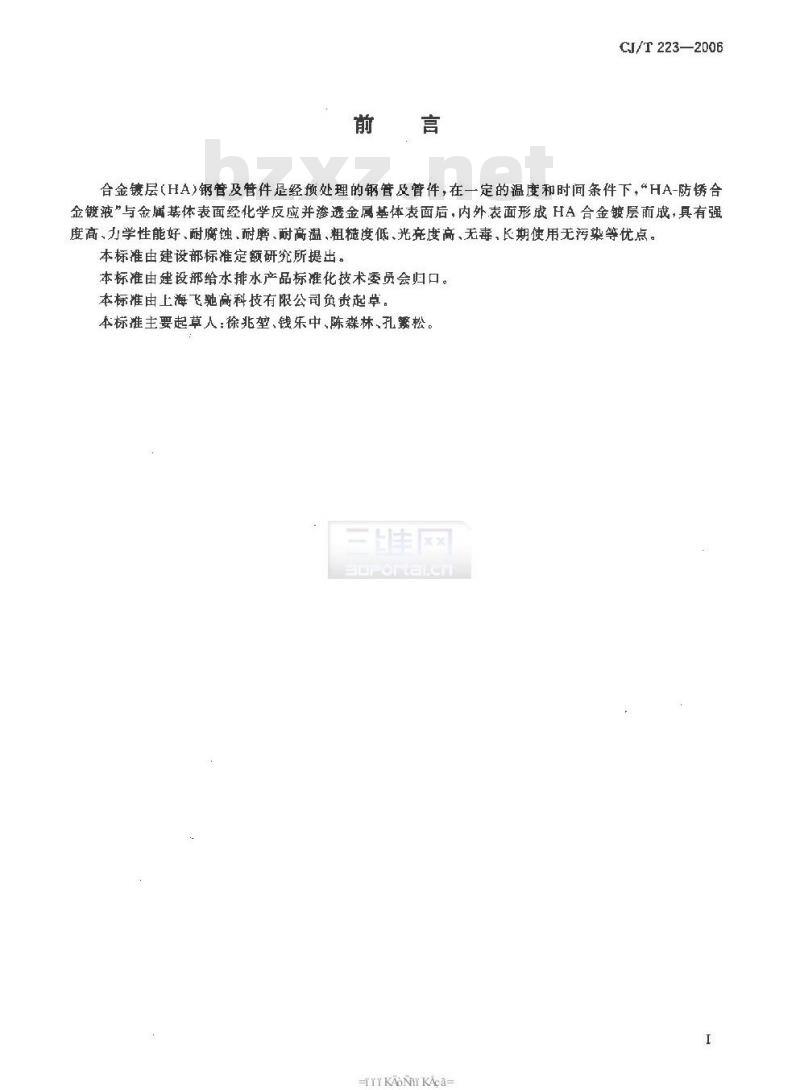

合金镀层（HA)钢管及管件是经预处理的钢管及管件，在一定的温度和时间条件下，\HA-防锈合金镀液\与金属基体表面经化学反应并渗透金属基体表面后，内外表面形戒HA合金镀层而成，具有强度高、力学性能好、耐腐蚀、耐磨、耐高温、粗糙度低、光充度高、无毒、长期使用无污染等优点。本标准由建设部标准定额研究所提出。本标准由建设部给水排水产品标准化技术委员会归口。本标雄由上海飞驰高科技有限公司负责起草。本标推主要起草人：徐兆堃、钱乐中、陈森林，孔繁松。三上佳区
kAoNTKAca=

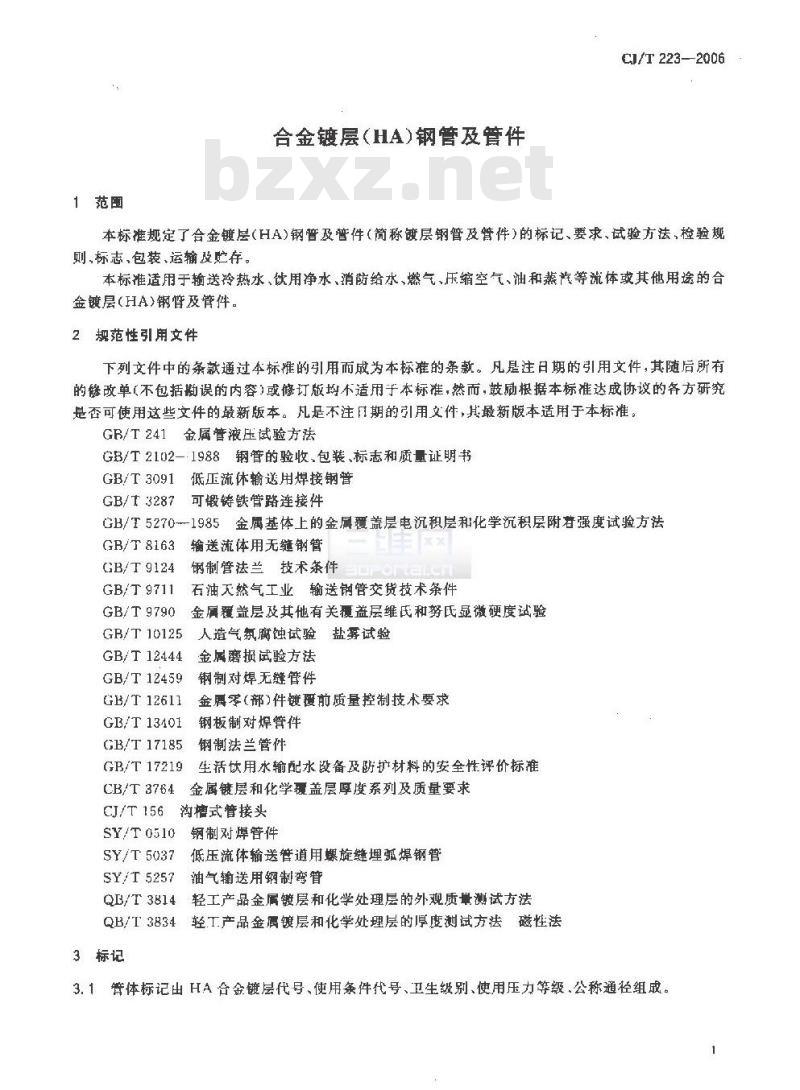

1范围
合金镀层（HA）钢管及管件
CJ/T 223--2006
本标准规定了合金镀层（HA）钢及普件（简称镀层钢管及管件）的标记、要求、试验方法，检验规则、标志、包装、运输及贮存。本标准适用于输送冷热水、饮用净水、消防给水、燃气、乐缩空气、油和蒸汽等流体或其他用途的合金镀层(HA)钢督及管件。
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注目期的引用文件，其最新版本适用于本标准。GR/T 241金属管液压试验方法
GB/T2102-1988钢管的验收、包装、标志和质量证明书GB/T3091低压流休输送用焊接钢管GB/T 3287
可锻铸铁管路连接件
GB/T5270--1985金属基体上的金属覆盖层电沉积层和化学沉积层附君强度试验方法GB/T 8163
GB/T 9124
GB/T 9711
GB/T 9790
GR/T 10125
GB/T 12444
GB/T 12459
GB/T 12611
GB/T 13401
GB/T 17185
GB/T 17219
CB/T 3764
CJ/T 156
SY/T 0510
SY/T 5037
SY/T5257
输送流体用无缝钢管
钢制管法兰技术条件
三三区
石油天然气工业输送钢管交货技术条件金属覆盖层及其他有关覆益层维氏和努氏显微硬度试验人造气氛腐蚀试验盐雾试验
金属磨损试验方法
钢制对焊无缝管件
金厚零（部）件镀覆前质量控制技术要求钢板制对焊管件
钢制法兰管件
生活饮用水输配水设备及防扩材料的安全性评价标准金属镀层和化学覆盖层厚度系列及质量要求沟槽式管接头
钢制对焊管件
低压流体输送管道用螺旋缝埋甄煤钢管油气输送用钢制弯管
QB/T3814
轻工产品金属镀层和化学处理层的外观质量测试方法QB/T3834轻T产品金匾镀层和化学处理层的厚度测试方法磁性法3标记

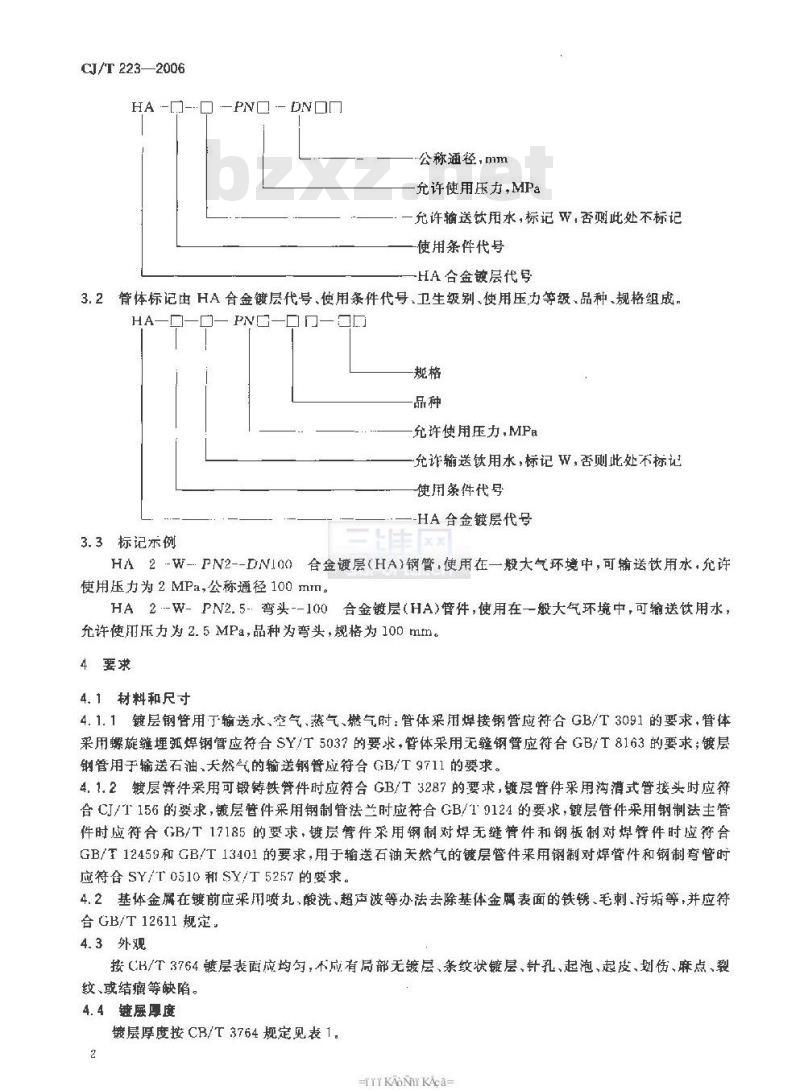

3.1管体标记出HA合金镀层代号、使用条件代号、卫生级别、使用压力等级、公称通径组成。一
CJ/T 223—2006
-PNODNOD
公称通径，mm
允许使用压力，MPa
一允许输送饮用水，标记W，否此处不标记使用条件代号
HA合金镀层代号
3.2管体标记由HA合金镀层代号、使用条件代号、卫生级别、使用压力等级、品种、规格组成，HA-
3.3标记示例
口门一Om
允许使用压力，MPa
允诈输送饮用水，标记W，否则此处不标记使用条件代号
-HA合金镀层代号
HA2W-PN2--DNI00合金镀层(HA)钢管，使用在一般大气环境中，可输送饮用水，充许使用压力为2MPa，公称通径100mrn。HA2-W-PN2.5-弯头--100合金镀层（HA)管件，使用在一般大气环境中，可输送饮用水，充许使用压力为2.5MPa，品种为弯头，规格为100mm。4要求
4.1材料和尺寸
4. 1. 1镀层钢管用丁输送水、空气、蒸气、燃气时：管体采用焊接钢管应符合 GB/T 3091 的要求，管体采用螺旋缝埋弧焊钢管应符合SY/T5037的要求，管体采用无缝钢管应符合GB/T8163的要求；镀层钢管用于输送石油、天然气的输送钢管应符合GB/T 9711 的要求。4.1.2镀层管件采用可锻铸铁管件时应符合GB/T3287的要求，镀层管件采用沟消式管接头时应符合CJ/T156的要求，镀层替件采用钢制管法兰时应符合GB/T9124的要求，镀层管件采用钢制法主管件时应符合GB/T17185的要求，镀层管件采用钢制对焊无缝管件和钢板制对焊管件时应符合GB/T12459和GB/T13401的要求，用于输送石油天然气的键镀层替件采用钢制对焊管件和钢制弯管时应符合SY/T0510和SY/T5257的要求。4.2基体金属在镀前应采用喷丸，酸洗、超声波等办法去除基体金属表面的铁锈、毛刺、行垢等，并应符合GB/T12611规定。
4.3外观
按（B/T3764镀层表面应均匀，不应有局部无镀层、条纹状镀层、针孔、起泡、起度、划伤、麻点、裂纹、或结瘤等缺陷。
4.4链展厚度

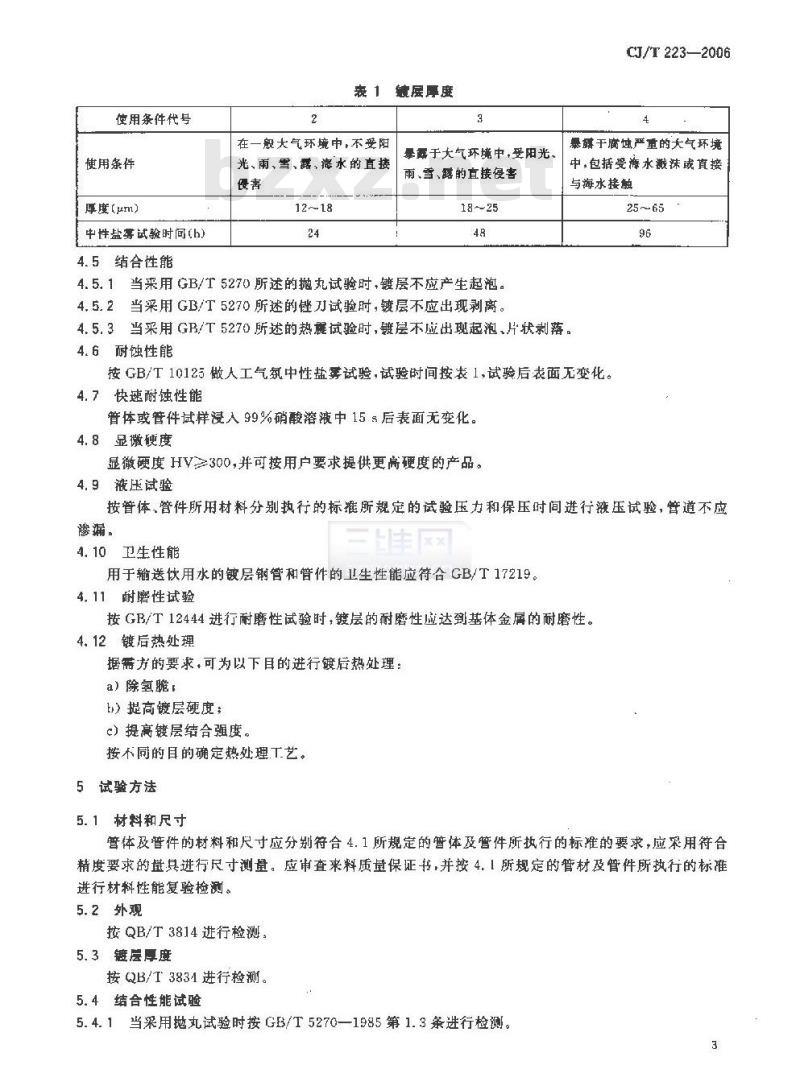

镀层厚度按CB/T3764规定见表1。2
rrKANIKAca=
使用条件代号
使用条件
厚度（(μm）
中性盐霉试验时间(b)
4.5结合性能
镀层厚度
在一般大气环境中，不受阳
光、雨、雪、露、海水的直接
暴露于大气环境中，圣阳光、
雨、雪、露的直接侵害
4.5.1当采用GB/T5270所述的抛丸试验时，镀层不应产生起泡。4.5.2当采用GB/T5270所述的锉刀试验时，镀层不应出现剥离。CJ/T223—2006
暴露于腐蚀严重的大气环境
中，包括受海水戳沫或直接
与海水接触
25 ~65
4.5.3当采用GB/T5270所述的热麗试验时，镀层不应出现起泡、片状剥落。4.6耐蚀性能
按GB/T10125做人工气氛中性盐雾试验，试验时间按表1，试验后表面无变化。4.7快速耐蚀性能
管体或管件试样浸入99%硝酸溶液中 15 ：后表面无变化。4.8显微硬度
显徽硬度HV≥300，并可按用户要求提供更高硬度的产品。4.9液压试验
按管体，管件所用材料分别执行的标准所规定的试验压力和保压时间进行液压试验，管道不应渗漏。
4. 10卫生性能
三上佳区x
用于输送饮用水的镀层钢管和管件的卫生性能应符合GB/T17219。4. 11耐磨性试验
按GB/T12444进行耐磨性试验时，镀层的耐磨性应达到基体金属的耐磨性。4.12镀后热处理
据需方的要求，可为以下目的进行镀后热处理：a）除氢脆：
b）提高镀层硬度；
c）提高镀层结合强度。
按不同的目的确定热处理工艺。5试验方法
5.1材料和尺寸
管体及管件的材料和尺寸应分别符合4.1所规定的管体及管件所执行的标推的要求，应采用符合精度要求的邀具进行尺寸测量。应审查来料质量保证书，并按4.！所规定的管材及管件所执行的标准进行材料性能复验检测。
5.2外观
按QB/T3814进行检测。
5.3链层厚度
按QB/T3831进行检测。
5.4结合性能试验
5.4.1当采用抛丸试验时按GB/T5270—1985第1.3条进行检测。3
CJ/T 2232006
5.4.2当采用链刀试验时应按GB/T5270—1985第1.5条进行检测。5.4.3当采用热震试验时应按GB/T5270—1985第1.12条进行检测，加热温度为300℃士10℃，5. 5耐性能试验
按GB/T10125中性盐募试验规定进行检测。5. 6快速耐烛性能
管体或管件试样浸人99%硝酸溶液中15s后观察表面情况。5.7暴微硬度试验
按GB/T9790进行检测。
5.8液压试验
按GB/T241进行检测。
5. 9卫生性能
按 GB/T 17219 进行检测。
5. 10耐磨性试验
按 GB/T 12444进行耐磨性试验。6检验规则
镀层钢管及管件检验分出厂检验和型式检验。6. 1 组批、抽样
镀层管及管件的组批与抽样按表2要求。囊 2镀虚钢管及管件组批与抽样检验项目
镀层厚度
结合性能试验
快速耐蚀性能
显微硬度
液压试验
6.2出厂检验
逐根检查
取样数量
每批各规格取1根
DN<≤5h mn 的,每 1 000 根为一批：余数大于200根为一批，小于200根并人一批：DN≥50mm的，500根为一批，余数大于100根为一批，小于100根并人批
6.2.1镀层钢管及管件每批产品需经广质量检验部门检验合格后方可出厂。6.2.2出厂检验项目为尺寸和本标准1.3、4.4、4.5.4.7,4.84.9规定的项目，6.2.3出厂检验应按表2规定取样，并剔除不合格品。6. 3型式检验
6.3.1下列情况下应进行型式检验，a）产品定型时；
b）产品的设计、工艺和材料有较大改变可能影响产品性能时；停产半年后恢复生产时，
d）正常生产满一年时；下载标准就来标准下载网
国家质量监督机构提出进行型式检验要求时。e
6.3.2型式检验项目
型式检验项目为本标准除4.10条外的所有项日。4
HIKAONTKAca=
用于饮用水的镀层钢管及管件应包括本标准规定的所有项目。6.3.3型式检验的试件应在出厂检验的合格品中随机抽取，卫生性能试件取1根。CJ/T223-2006
型式检验中卫生性能不合格，则判该批不合格，不应复检。其余项目检验，如发现任一项，任一件不合格，应加倍抽检，对不合格项目进行复检。如复检后有一项（或一项以上）不合格，则判型式检验不合格。
7标志、包装、运输、跑存
7.1标志
检验合格的镀层钢管外壁应标上产品标记、生产企业名称、执行标准号。检验合格的镀层管件包装箱外壁应标上产品标记、牛产企业名称和地址.执行标准。7.2包装
应按GB/T2102一1988中2.1条捆扎包装，每根钢管两端应封套。每捆钢管应挂有两个合格证，每箱管件内应装有合格证，合格证上应有以下内容，产品名称、产品标记.规格、数量、批号、标准号，生产日期、生产厂名和地址。
7.3运输
镀层钢管及管件在运输过程中，不应抛摔或剧烈撞击，装卸合金镀层钢管时应使用尼龙吊装带。7. 4贮存
镀层钢管及营件应平直堆放在室内，不应长期堆放在潮场所。三区区
