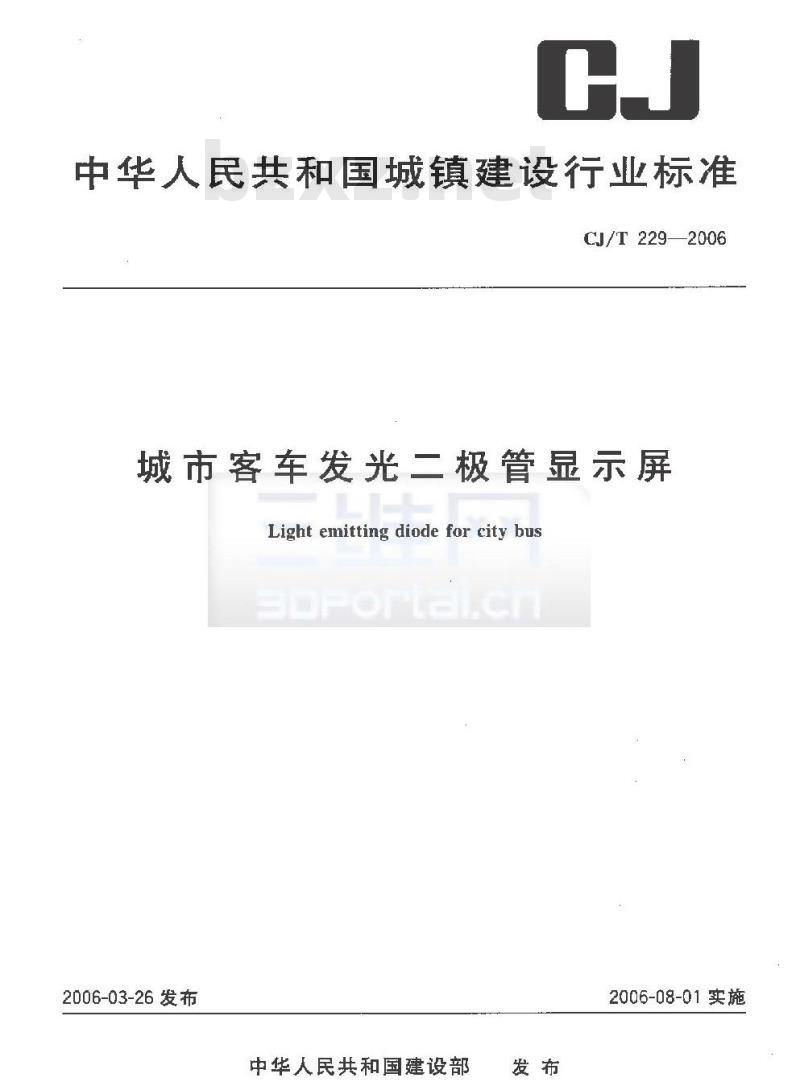

中华人民共和国城镇建设行业标准CJ/T 229—2006
城市客车发光二极管显示屏
Light enitting diode for city busBDPorLa.C
2006-03-26发布
中华人民共和国建设部
2006-08-01实施

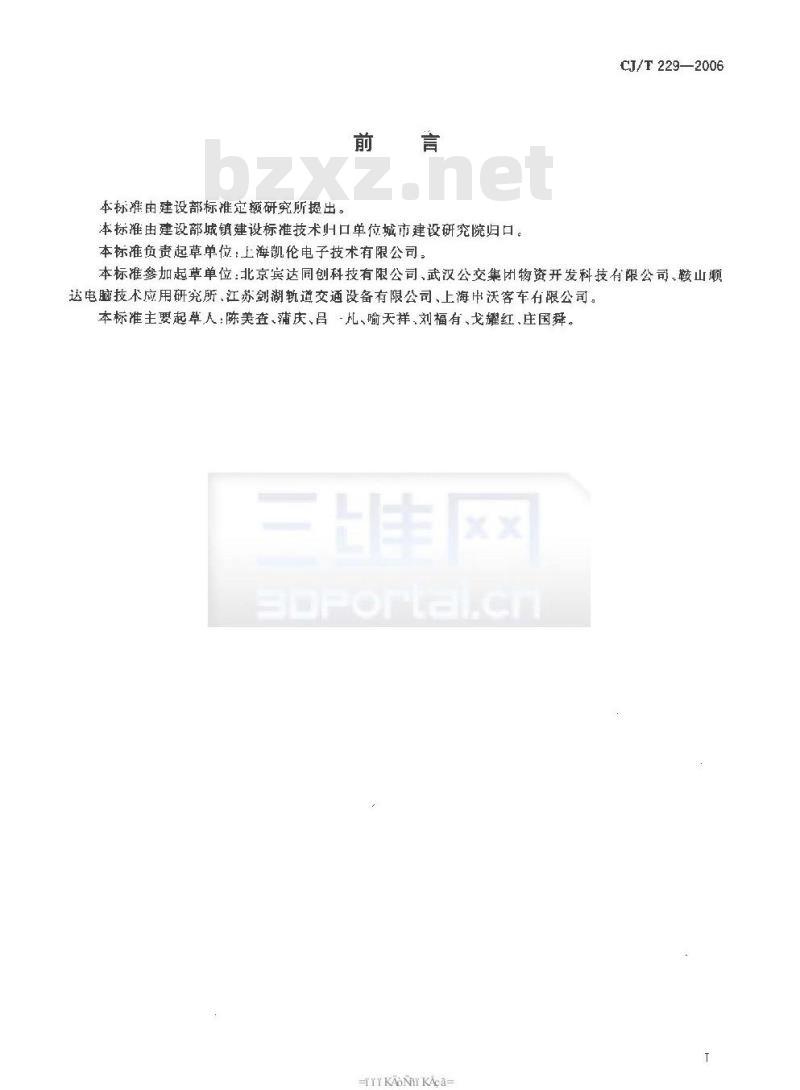

本标准由建设部标准定额研究所提出。前言
本标准由建设部城镇建设标准技术归口单位城市建设研究院归口。本标准负责起草单位：上海凯伦电子技术有限公司。CJ/T229—2006
本标准参加起草单位：北京宾达同创科技有限公司、武汉公交集团物资开发科技有限公司，鞍山顺达电脑技术应用研究所、江苏剑湖轨道交通设备有限公司、上海沃客车有限公司。本标准主要起草人：陈美查、蒲庆、吕丸、喻天样、刘福有、戈耀红、庄国舜。三xx
BoPortalcn
kAoNTKAca=
1燕国
城市客车发光二极管显示屏
CJ/T229—2006

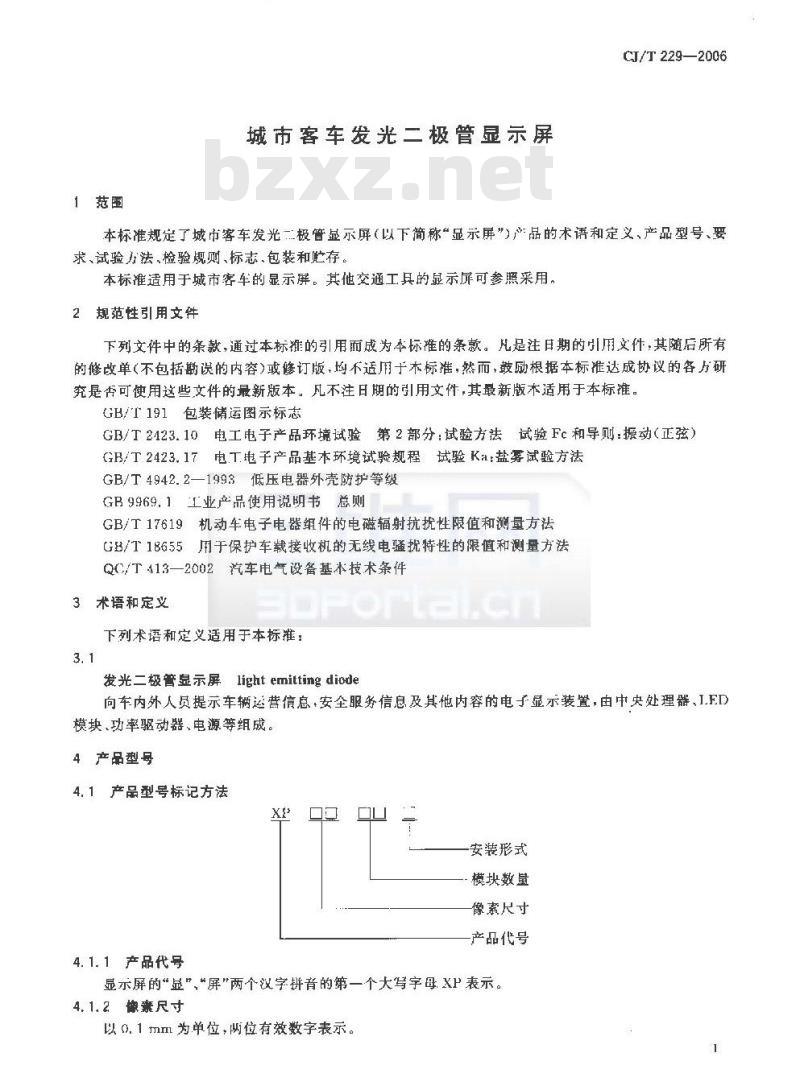

本标准规定了城市客车发光二极管显示屏（以下简称“显示屏”）产品的术语和定义、产品型号、要求、试验力法、检验规则、标志、包装和贮存。本标准适用于城市客车的显示屏。其他交通工具的显示斥可参照采用。2规范性引用文件
下列文件中的条款，通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版，均不适用于木标准，然而，鼓励根据本标准达成协议的各方研充是否可使用这些文件的最新版本，凡不注日期的引用文件，其最新版本适用于本标准。GB/T191包装储运图示标志
GB/T2423.10电工电子产品环境试验第2部分：试验方法试验Fc和导则：振动（正弦）GB/T2423.17电.T.电子产品基本环境试验规程试验Ka：盐雾试验方法GB/T4942.2一1993低压电器外壳防护等级GB9969.1工业产品使用说明书总则GB/T17619机动车电子电器组件的电磁辐射抗扰性限值和测量方法GB/T18655用于保护车载接收机的无线电骚扰特性的限值和测量方法QC/T413—2002汽车电气设备基本技术条件3术语和定义
DFORLE
下列术语和定义适用于本标准：3.1
发光二极管显示屏lightemittingdiode向车内外人员提示车辆运营信息，安全服务信息及其他内容的电子显示装置，由中央处理器、IED模块、功率驱动器、电源等组成。4产品型号
4.1产品型号标记方法
4.1.1产品代号
安装形式
模块数量
像素尺寸
产品代号
显示屏的“显”、“屏\两个汉字拼音的第一个大写字母XP表示。4.1.2像素尺寸

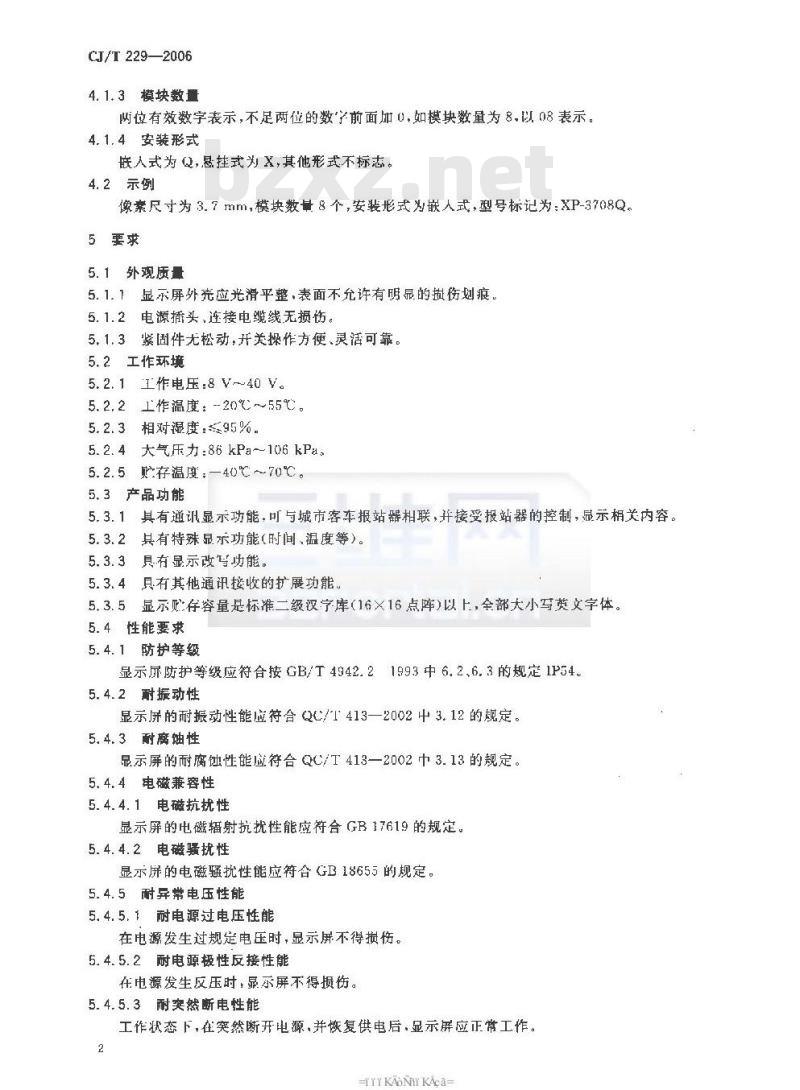

以0.1m为单位，两位有效数字表示。CJ/T229—2006
4.1.3模块数量
两位有效数字表示，不足两位的数字前面加0，如模块数量为8.以08表示。4.1.4安装形式
嵌人式为Q，悬挂式为X，其他形式不标志。4.2示例
像素尺寸为3.7mm，模块数量8个，安装形式为嵌人式，型号标记为：XP-3708Q5要求
5.1外观质量
5.1.显示屏外壳应光滑平整，表面不允许有明显的挝伤划痕。5.1.2电源插头，连接电缆线无损伤。5.1.3紧固件无松动，开关探作方便、灵活可靠。5.2工作环境
5.2.1工作电压：8V~40V。
5.2.21作温度：-20℃～~55℃。5.2.3相对湿度：95%
5. 2. 4 大气压力:86 kPa~-106 kPa。贮存温度，—40℃～70℃。
5.3产品功能bzxZ.net
5.3.1具有通讯显示功能，可与城市客车报站器相联，并接受报站器的控制，显示相关内容。5.3.2
其有特殊显示功能(时间，温度等)。具有显示改写功能。
5.3.4只有其他通讯接收的扩展功能。5.3.5显示购存容量是标准二级汉疗库（16×16点阵）以上，全部大小写英文字体。5.4性能要求
5.4.1防护等级
显示尿防护等级应符合按GB/T4942.21993中6.2、6.3的规定1P54。5.4.2耐振动性
显示屏的耐振动性能应符合QC/T413—2002中3.12的规定。5.4.3耐腐蚀性
显示屏的耐腐蚀性能应符合QC/T413一2002中3.13的规定。5.4.4电磁兼容性
5.4.4.1电磁抗扰性
显示屏的电磁辐射抗扰性能应符合GB17619的规定。5.4.4.2电磁骚扰性
显示屏的电磁疆扰性能应符合GB18655的规定。5. 4. 5耐异常电压性能
5.4.5.1耐电源过电压性能
在电源发生过规定电压时，显示屏不得损伤。5.4.5.2耐电源极性反接性能
在电源发生反压时，显示屏不得损伤。5.4.5.3耐突然断电性能
工作状态下，在突然断开电源，并恢复供电后，显示屏应正常工作。2
rrKANIKAca=

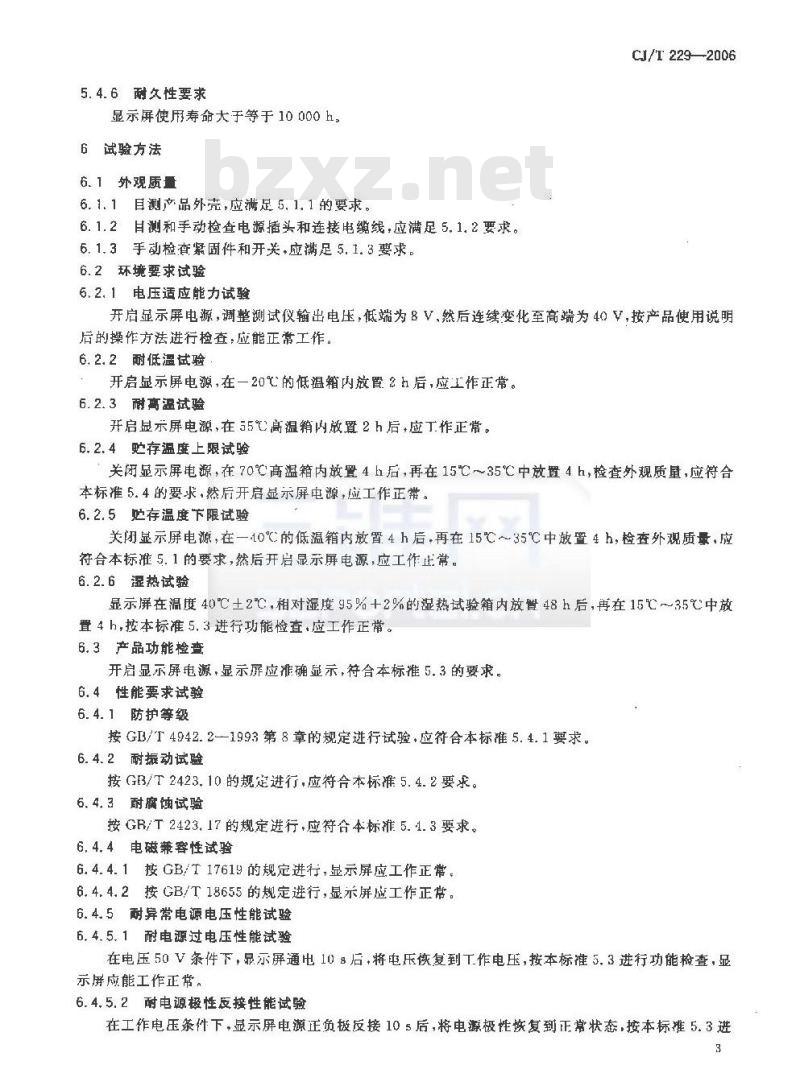

5.4.6耐久性要求
显示屏使用寿命大于等于10000h6试验方法
6.1外观质量
6.1.1目测品外壳,应满足 5.1. 1的要求。6.1.2目测和手动检查电源插头和连接电缆线，应满足5.1.2要求。6.1.3手动检查紧固件和开关，应满足5.1.3要求。6.2环境要求试验
6.2.1电压适应能力试验
CJ/T 2292006
开启显示屏电源，调整测试仪输出电压，低端为8V、然后连续变化至高端为40V，按产品使用说明后的操作方法进行检查：应能正常工作。6.2.2耐低温试验
开启显示屏电源，在一20℃的低温箱内放置2h后，应工作正常。6.2.3耐高温试验
开启显示屏电源，在55℃高温箱内放置2h后，应丁作正常。6.2.4贮存温度上限试验
关闭显示屏电源，在70℃高温箱内放置4h后，再在15℃35℃中放置4h，检查外观质量，应符合本标准5.4的要求，然后开启显示屏电源，应工作正带。6.2.5问存温度下限试验
关闭显示屏电源，在一40℃的低温箱内放置4h后，再在15℃～35℃中放置4h，检查外观质量，应符合本标准5.1的要求，然后开启显示屏电源，应工作止常。6.2.6湿热试验
显示屏在温度40℃土2℃，相对湿度95%+2%的湿热试验箱内放臀48h后，再在15℃～35℃中放置 4 h，按本标准5.3进行功能检查，应工作正常。6.3产品功能检查
开启显示屏电源，显示屏应准确显示，符合本标准5.3的要求6.4性能要求试验
6.4.1防护等级
按GB/T4942.2-1993第8章的规定进行试验，应符合本标准5.4.1要求。6.4.2耐振动试验
按GB/T2423.10的规定进行，应符合本标准5.4.2要求。6.4.3耐腐蚀试验
按GR/T2423.17的规定进行，应符合本标准5.1.3要求。6.4.4电磁兼容性试验
6.4.4.1按GB/T17619的规定进行，显示屏应工作正常。6.4.4.2按GB/T18655的规定进行，显示屏应工作正常。6.4.5耐异常电源电压性能试验
6.4.5.1耐电源过电压性能试验
在电压50V条件下，显示屏通电108后，将电压恢复到T作电压，按本标准5.3进行功能检查，显示屏应能工作正常。
6.4.5.2耐电源极性反接性能试验在工作电压条件下，显示屏电源正负极反接10s后，将电源极性恢复到正常状态，按本标准5.3进3
CJ/T 229—2006
行功能检查，显示屏应能工作正带。6. 4.5.3耐突然断电性能试验
在工作电压条件下，显示屏电源突然断开10min后，恢复供电，按本标准5.3进行功能检查，显示屏应能正常工作。
6. 4.6耐久性能试验
在工作温度下，显示屏做耐久性试验,其寿命大于等于 10 000 I。7检验规则
7、1显示廉检验分型式检验和出厂检验型式检验和出厂检验项目见表1
表1检验项目表
项目条款
工作环境
性能要求
检验项目
外观质量
工作电压范国
耐低溢
耐高温
忙存温度上限
贮存温度下限
产品功能检查
防护等级
耐振动
耐腐蚀
电磁抗扰性
电磁骚扰性
耐电源过电压性能
耐电源极性反接性能
耐实然断电性能
耐久性
注，1）“/\衰示必须进行的检验项目。2）“0\表示需要时进行的检验项目。7.2型式检验
7.2.1凡属下列情说之一者，应进行型式检验，新产品试制定型鉴定或老产品转产生产；a)
型或检验
当设计，工艺，材料作重大改变而可能影响产品性能时连续批基生产的产品，每二年一次；d）产品停产一年以上，恢复生产时。7.2.2型式检验是从出厂检验合格的同一批产品中随机抽取3台进行。出厂检验
检验方法
6. 4. 4. 1
6. 4.4. 2
6,4. 5. 2
7.2.3型式检验按表1检验项目进行，应全部合格，如有任何一台的某项目不合格，应重新随机抽取加倍数量的样品，对该不合格项进行复检，如不合格，可判定型式检验不合格。4
kAoNiKAca=
7.3出厂检验
CJ/T 229--2006
按表1检验项目实行全数遂台检验，有一项不合格。该产品为不合格产品，不准出厂。8标志、包装和购存
8.1标志
产品上应有下列标志：
产品外壳的面板上应有产品名称，型号及生产厂名；a)
产品外壳的底板上应有生产编号，产品额定工作电压：
商标：
生产日期；
检验合格标志。
8.2包装
包装箱应牢固、防潮湿、防展动，产品在箱内不应串动。包装箱上应有下列标志，）产品名称、型号、生产厂名及地址：b)
数量，重量、体积及“小心轻放”、“怕湿”，“防震\等储运图示标志，储运图示标志应符合GB191的规定；
c）箱内附有符合GB9969.1规定的产品使用说明书、装箱清单合格证。8.3存
产品在贮存过程中不应受潮、腐蚀、重压、碰撞、不应接触酸、碱等魔蚀物质和有机济剂，且无强磁场作用。
