【城镇建设行业标准(CJ)】 测氟仪指示计

CJ/T38—1999

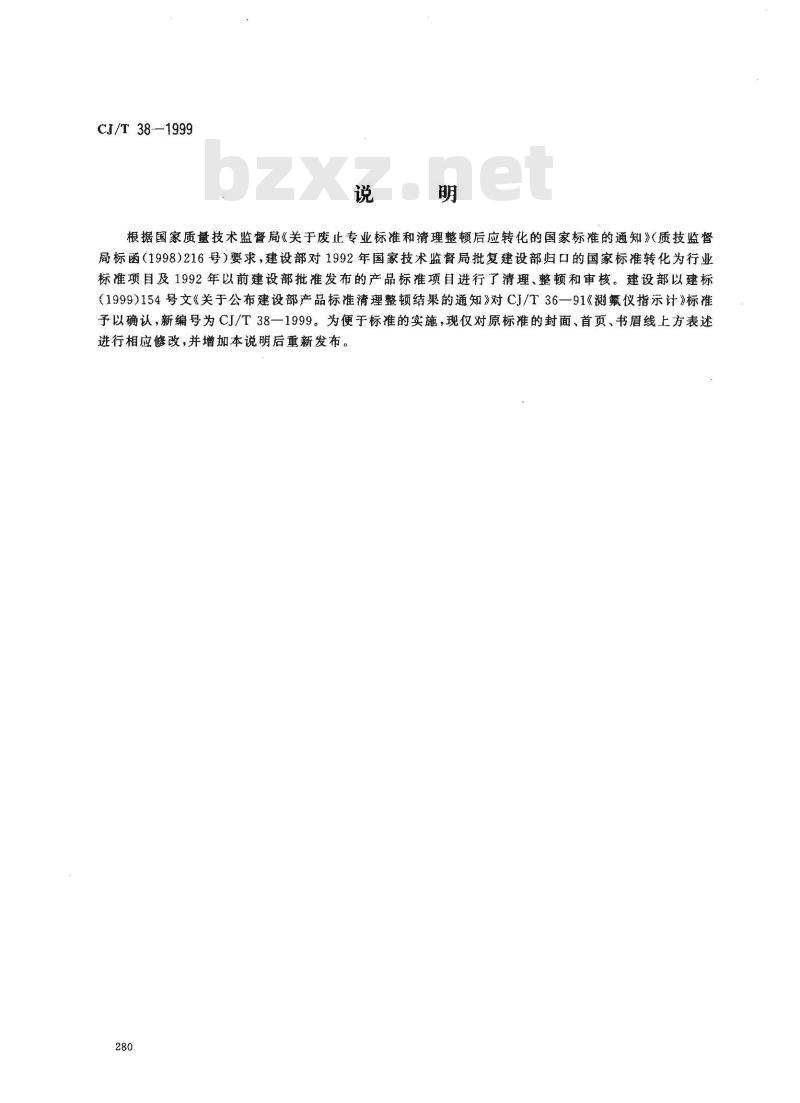

根据国家质量技术监督局《关于废止专业标准和清理整顿后应转化的国家标准的通知》（质技监督局标函（1998)216号）要求，建设部对1992年国家技术监督局批复建设部归口的国家标准转化为行业标准项目及1992年以前建设部批准发布的产品标准项目进行了清理、整顿和审核。建设部以建标（1999）154号文《关于公布建设部产品标准清理整顿结果的通知》对CJ/T36—91《测氟仪指示计》标准予以确认，新编号为CJ/T38一1999。为便于标准的实施，现仅对原标准的封面、首页、书眉线上方表述进行相应修改，并增加本说明后重新发布。280

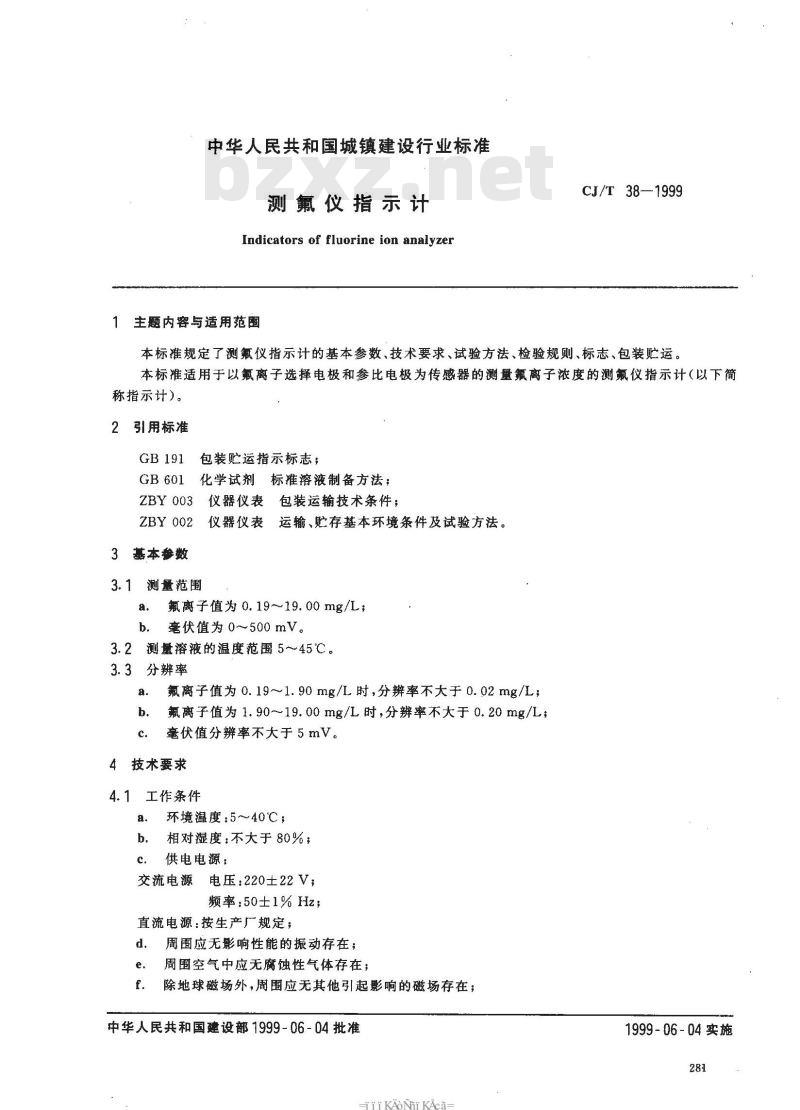

中华人民共和国城镇建设行业标准测氟仪指示计
Indicators of fluorine ion analyzer主题内容与适用范围
CJ/T 38—1999
本标准规定了测氟仪指示计的基本参数、技术要求、试验方法、检验规则、标志、包装贮运。本标准适用于以氟离子选择电极和参比电极为传感器的测量氟离子浓度的测氟仪指示计（以下简称指示计）。
2引用标准
包装贮运指示标志；
化学试剂标准溶液制备方法；
ZBY003仪器仪表包装运输技术条件；ZBY002仪器仪表运输、贮存基本环境条件及试验方法。3基本参数
3.1测量范围
氟离子值为0.19~～19.00mg/L
毫伏值为0~500mV。
3.2测量溶液的温度范围5~45℃。3.3分辨率
氟离子值为0.19~~1.90mg/L时，分辨辩率不大于0.02mg/L；氟离子值为1.9019.00mg/L时，分辨率不大于0.20mg/L；毫伏值分辨率不大于5mV。
4技术要求
4.1工作条件
环境温度：5~40℃；
相对湿度：不大于80%
供电电源：
交流电源
电压：220±22V，
频率：50±1%Hz；
直流电源：按生产厂规定；
周围应无影响性能的振动存在；周围空气中应无腐蚀性气体存在；除地球磁场外，周围应无其他引起影响的磁场存在；中华人民共和国建设部1999-06-04批准TKAONKAca-
1999-06-04实施

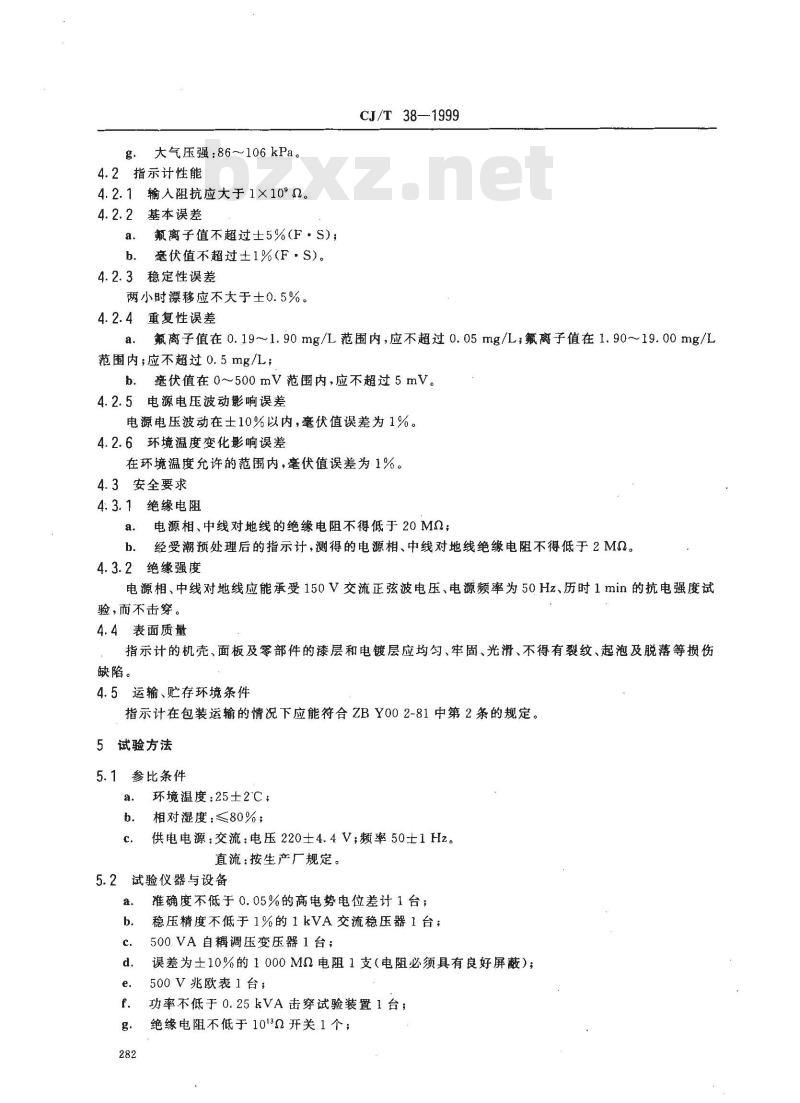

大气压强：86~106kPa。
4.2指示计性能
4.2.1输入阻抗应大于1×10°0。4.2.2基本误差
a．氟离子值不超过士5%(F·S)，b，毫伏值不超过土1%(F·S)。
4.2.3稳定性误差
两小时漂移应不大于士0.5%。
4.2.4重复性误差
CJ/T 38—1999
氟离子值在0.19~1.90mg/L范围内，应不超过0.05mg/L；氟离子值在1.90~19.00mg/L范围内；应不超过0.5mg/L；
毫伏值在 0～500mV范围内，应不超过 5mV。b.
4.2.5电源电压波动影响误差
电源电压波动在士10%以内，毫伏值误差为1%。4.2.6环境温度变化影响误差
在环境温度允许的范围内，毫伏值误差为1%。4.3安全要求
4:3.1绝缘电阻
a.电源相、中线对地线的绝缘电阻不得低于20MQ；b.经受潮预处理后的指示计，测得的电源相、中线对地线绝缘电阻不得低于2MQ。4.3.2绝缘强度
电源相、中线对地线应能承受150V交流正弦波电压、电源频率为50Hz、历时1min的抗电强度试验，而不击穿。
4.4表面质量
指示计的机壳、面板及零部件的漆层和电镀层应均匀、牢固、光滑、不得有裂纹、起泡及脱落等损伤缺陷。
4.5运输、贮存环境条件
指示计在包装运输的情况下应能符合ZBY002-81中第2条的规定。5试验方法
5.1参比条件
a．环境温度：25士2C；
相对湿度：≤80%；
供电电源：交流：电压220士4.4V；频率50士1Hz。直流：按生产厂规定。
5.2试验仪器与设备
准确度不低于0.05%的高电势电位差计1台；稳压精度不低于1%的1kVA交流稳压器1台；500VA自耦调压变压器1台；
误差为士10%的1000M0电阻1支（电阻必须具有良好屏蔽）；500V兆欧表1台；
功率不低于0.25kVA击穿试验装置1台；绝缘电阻不低于10130开关1个；CJ/T 38-1999

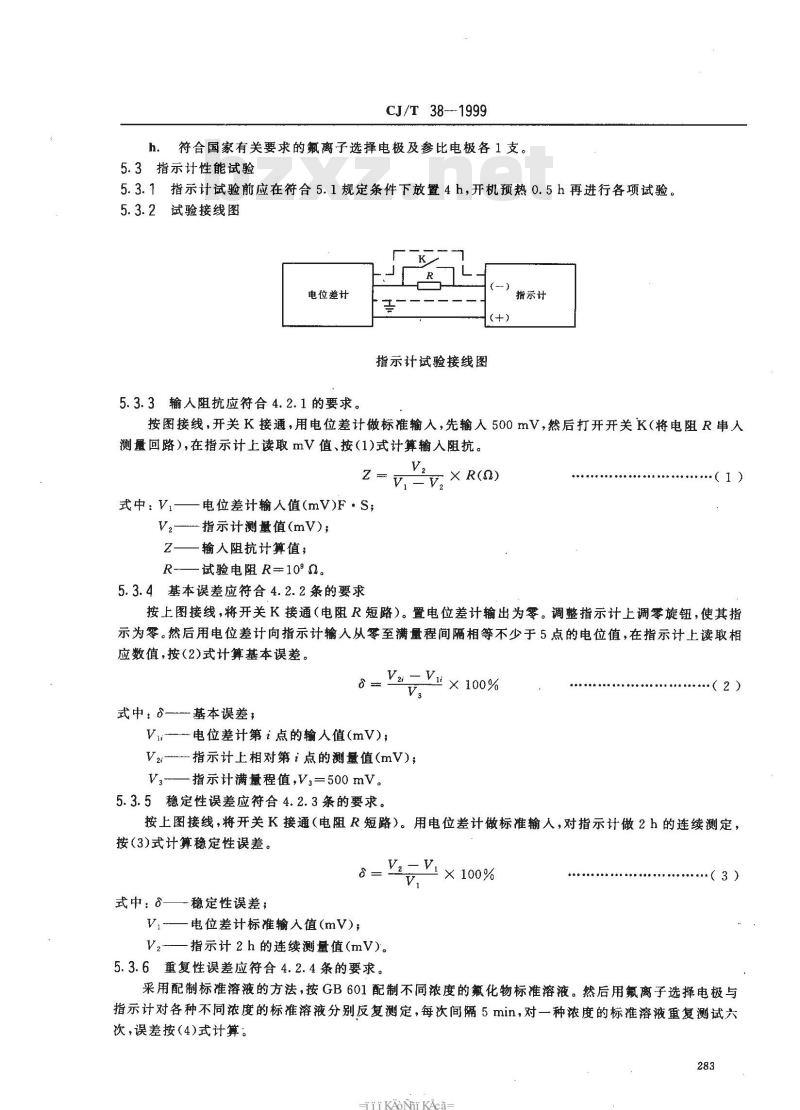

符合国家有关要求的氟离子选择电极及参比电极各1支。h.
5.3指示计性能试验
5.3.1指示计试验前应在符合5.1规定条件下放置4h，开机预热0.5h再进行各项试验。5.3.2试验接线图
电位差计
5.3.3输人阻抗应符合4.2.1的要求。(+)
指示计试验接线图
指示计
按图接线，开关K接通，用电位差计做标准输入，先输入500mV，然后打开开关K（将电阻R串人测量回路），在指示计上读取mV值、按（1)式计算输入阻抗。Z
式中：Vi——电位差计输人值(mV)F·S;V----指示计测量值(mV);
Z—输入阻抗计算值;
R-—试验电阻R=10°α。
5.3.4基本误差应符合4.2.2条的要求V
× R(Q)
按上图接线，将开关K接通（电阻R短路）。置电位差计输出为零。调整指示计上调零旋钮，使其指示为零。然后用电位差计向指示计输入从零至满量程间隔相等不少于5点的电位值，在指示计上读取相应数值，按(2)式计算基本误差。式中：—基本误差，
= × 100%
Vis-电位差计第i点的输人值(mV)；V2指示计上相对第i点的测量值(mV);V3-指示计满量程值，V，=500mV。5.3.5稳定性误差应符合4.2.3条的要求。(2)
按上图接线，将开关K接通（电阻R短路）。用电位差计做标准输人，对指示计做2h的连续测定，按(3)式计算稳定性误差。
式中：——稳定性误差；
= × 100%
Vi电位差计标准输入值(mV)；
Vz-—指示计2 h 的连续测量值(mV)。5.3.6重复性误差应符合4.2.4条的要求。.(3)
采用配制标准溶液的方法，按GB 601配制不同浓度的氟化物标准溶液。然后用氟离子选择电极与指示计对各种不同浓度的标准溶液分别反复测定，每次间隔5 min，对一种浓度的标准溶液重复测试次，误差按（4)式计算。
TriKAoNiKAca

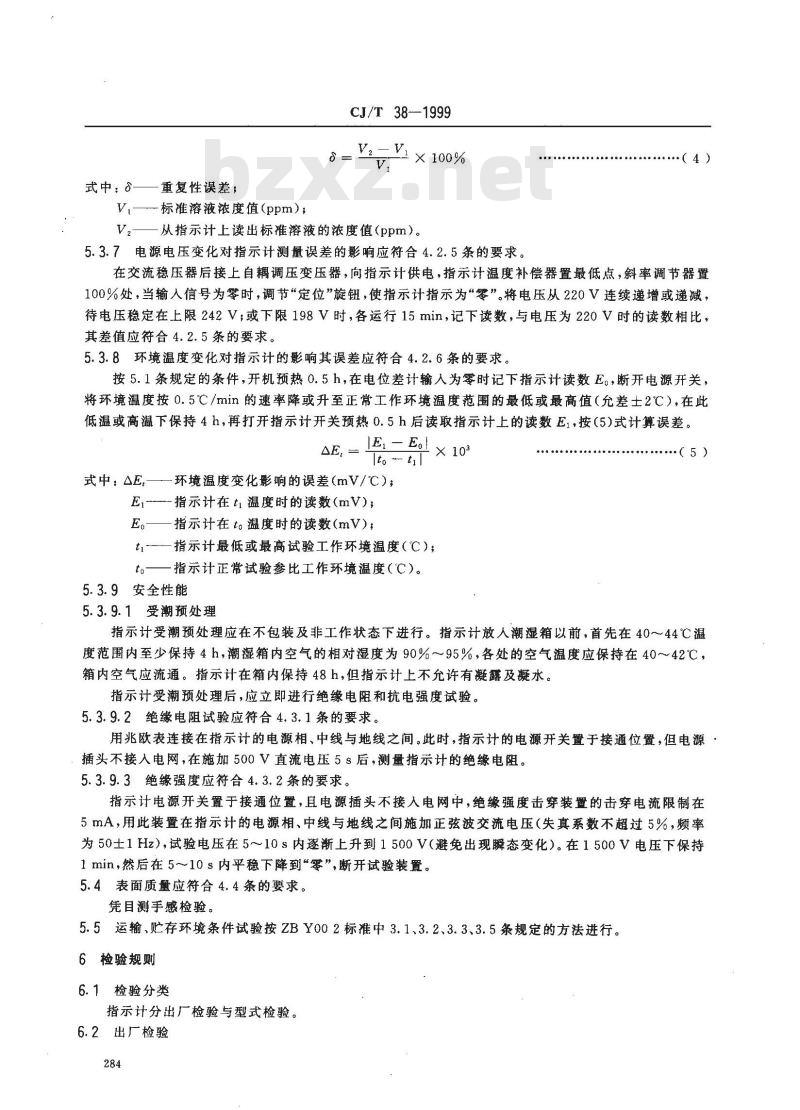

式中：一重复性误差；下载标准就来标准下载网
V—标准溶液浓度值（ppm）；
CJ/T 38--1999
V.- Vi × 100%
V2——从指示计上读出标准溶液的浓度值（ppm）。5.3.7电源电压变化对指示计测量误差的影响应符合4.2.5条的要求。.（4)
在交流稳压器后接上自耦调压变压器，向指示计供电，指示计温度补偿器置最低点，斜率调节器置100%处，当输人信号为零时，调节“定位旋钮，使指示计指示为“零”。将电压从220V连续递增或递减，待电压稳定在上限242V；或下限198V时，各运行15min，记下读数，与电压为220V时的读数相比，其差值应符合4.2.5条的要求。
5.3.8环境温度变化对指示计的影响其误差应符合4.2.6条的要求。按5.1条规定的条件，开机预热0.5h，在电位差计输入为零时记下指示计读数E。，断开电源开关，将环境温度按0.5℃/min的速率降或升至正常工作环境温度范围的最低或最高值（允差士2℃），在此低温或高温下保持4h，再打开指示计开关预热0.5h后读取指示计上的读数E1，按（5式计算误差。IE,- Eol × 103
式中： △E,
Ito- til
环境温度变化影响的误差（mV/℃）；E指示计在ti温度时的读数(mV);E。—指示计在t。温度时的读数(mV)；t———指示计最低或最高试验工作环境温度（℃）；to
指示计正常试验参比工作环境温度（℃）。5.3.9安全性能
5.3.9.1受潮预处理
指示计受潮预处理应在不包装及非工作状态下进行。指示计放人潮湿箱以前，首先在40~~44℃温度范围内至少保持4h，潮凝箱内空气的相对湿度为90%～95%，各处的空气温度应保持在40～42℃，箱内空气应流通。指示计在箱内保持48h，但指示计上不允许有凝露及凝水。指示计受潮预处理后，应立即进行绝缘电阻和抗电强度试验。5.3.9.2绝缘电阻试验应符合4.3.1条的要求。用兆欧表连接在指示计的电源相、中线与地线之间。此时，指示计的电源开关置于接通位置，但电源插头不接人电网，在施加500V直流电压5s后，测量指示计的绝缘电阻。5.3.9.3绝缘强度应符合4.3.2条的要求。指示计电源开关置于接通位置，且电源插头不接入电网中，绝缘强度击穿装置的击穿电流限制在5mA，用此装置在指示计的电源相、中线与地线之间施加正弦波交流电压（失真系数不超过5%，频率为50土1Hz），试验电压在510s内逐渐上升到1500V（避免出现瞬态变化）。在1500V电压下保持1min，然后在5～10 s内平稳下降到“零”，断开试验装置。5.4表面质量应符合4.4条的要求。凭目测手感检验。
5.5运输、贮存环境条件试验按ZBY002标准中3.1、3.2、3.3、3.5条规定的方法进行。6检验规则
6.1检验分类
指示计分出厂检验与型式检验。6.2出厂检验
CJ/T 38—1999
6.2.1由生产厂质量检验部门检验合格后方可出厂，并应附产品合格证明文件。6.2.2出厂检验
按4.2.1~4.2.3、4.3.1a、4.3.2、4.4进行检验。6.3型式检验
凡属以下情况之一者必须进行型式检验试制的新产品；
当设计、工艺、材料的改变影响到产品性能时；产品停产一年后再次生产时；
产品转厂时；
成批生产时，每年对产品需进行一次定期抽检。6.3.2型式检验
按4.2~～4.5条要求检验。
型式检验抽样数量不得少于3台。型式检验中，试验结果的判断原则及处理出现一次非偶发性故障则判为不合格；若不能判断故障的类别，则将故障记入总故障数内，并应另抽取3台样机重新进行该项目的全部试验，若再出现同样故障，则判本次检验不合格；在一次检验中，相同的偶发性故障出现两次的则判为不合格。不相同的偶发性故障总数超过三次的判为不合格，
对偶发性故障允许修复，修复后重新进行该性能项目的全部试验；型式检验判为不合格时，应对该产品进行分析，采取措施，返修后重新抽取样机，进行第二次试验，若仍不合格，停止此产品生产并进行整顿。7标志、包装、运输、存
7.1标志
每台指示计应在适当醒目的位置固定产品铭牌、标出产品型号、名称、制造日期、出厂编号、厂名。7.2包装
7.2.1产品包装应符合GB191、ZBY003中的规定，在包装箱上用冲洗不掉的涂料标志下列内容：a.
产品名称、型号；
制造厂名；
外型尺寸及毛重；
“向上”“小心轻放”“精密仪器”“防潮”等字样及相应图案。指示计装箱应有下列文件：
装箱单；
产品合格证；
产品使用说明书；
备件及附件清单。
7.3运输
指示计在运输中必须防止受到强烈冲击，雨淋及曝晒。7.4贮存
指示计应贮存于环境温度5～45℃；相对湿度不大于85%的仓库中，仓库中不得有腐蚀性气体和腐蚀性化学物品。
KAONi KAca-
保用期限
CJ/T 38—1999
在用户遵守指示计贮存、使用、运输规则的条件下，从用户提货之日起一年内因产品制造质量不良或材料缺陷而不能正常工作时，制造厂应免费为用户修理，更换零部件或产品。附加说明：
本标准由建设部标准定额研究所提出。本标准由建设部城镇水处理器材设备标准技术归口单位中国市政工程华北设计院归口。本标准由中国市政工程华北设计院负责起草。本标雄主要起草人：苑淑慧、般冠华。本标准委托中国市政工程华北设计院负责解释。286
