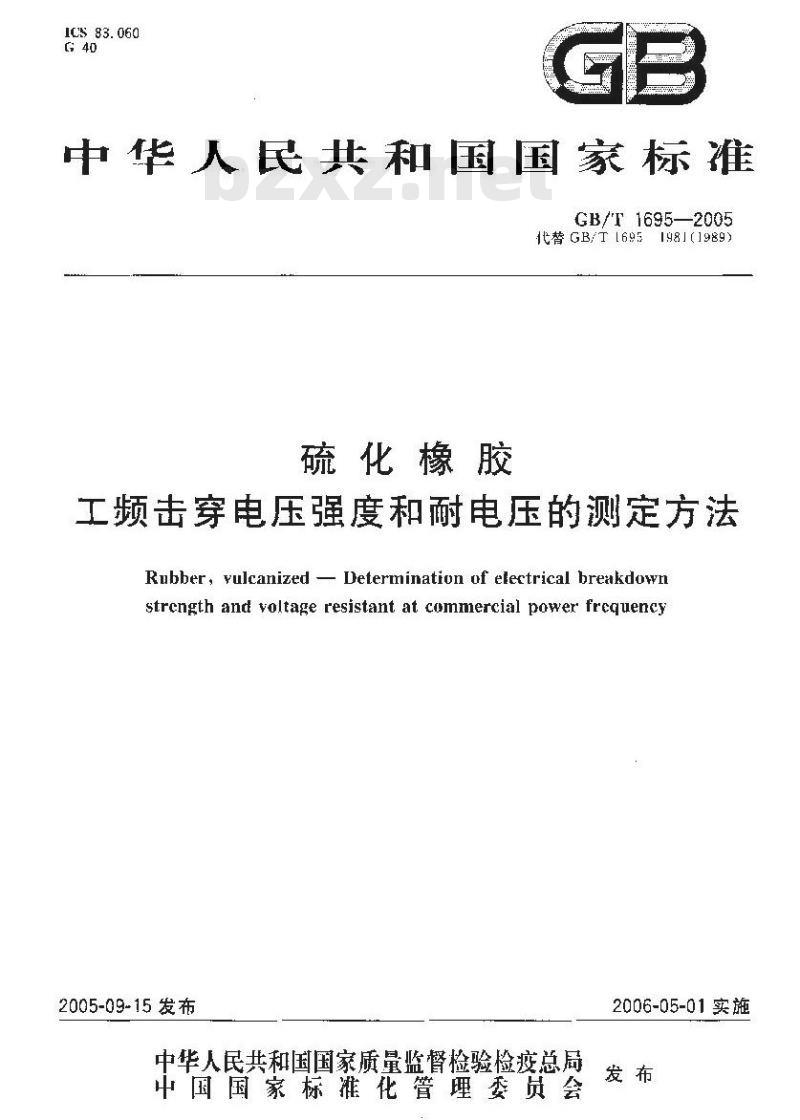

【国家标准(GB)】 硫化橡胶 工频击穿电压强度和耐电压的测定方法

ICS83.060
中华人民共和国国家标准
GB/T1695—2005
代替GB/T695198](1989)
硫化橡胶
工频击穿电压强度和耐电压的测定方法Rubber, vulcanized Determination of electrical breakdowrstrcngth and voltage resistant at commercial power frequencs2005-09-15发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2006-05-01实施

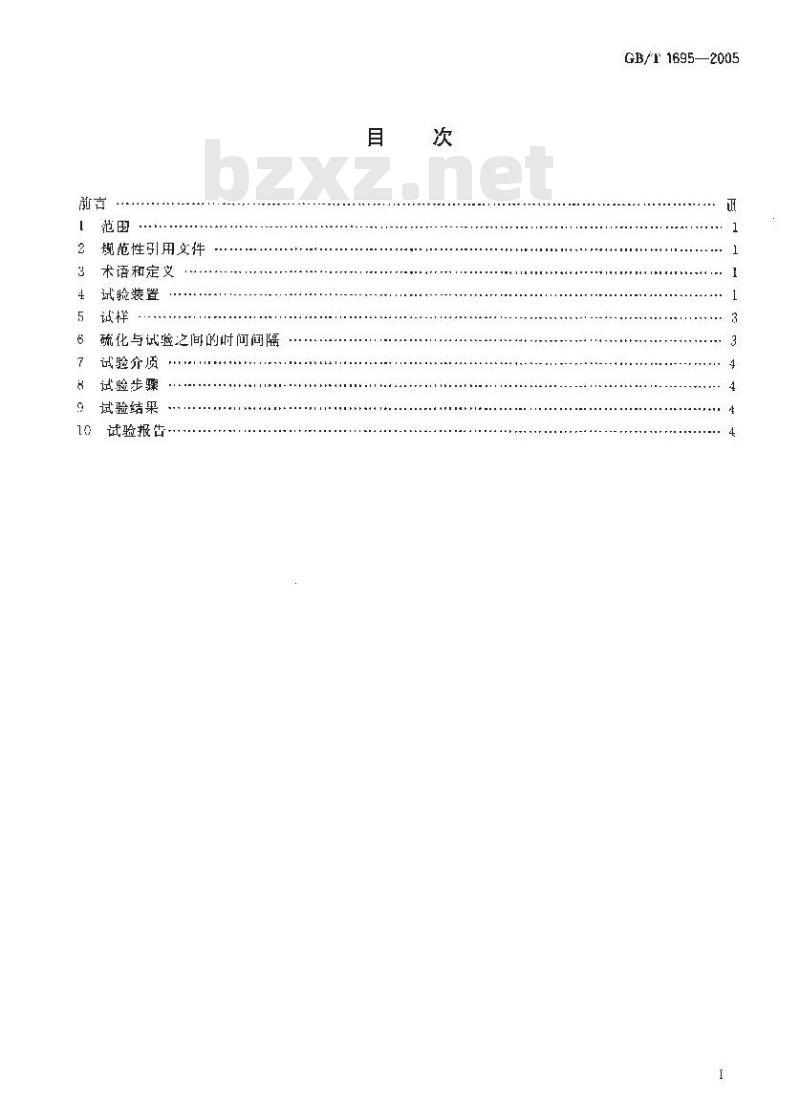

现范性引用文件
术语和定义
试验装置
硫化与试验之间的时问间隔
试验介质
试验步骤
试验结果
试验报告
GB/T 1695—2005
GB/T f695—2005

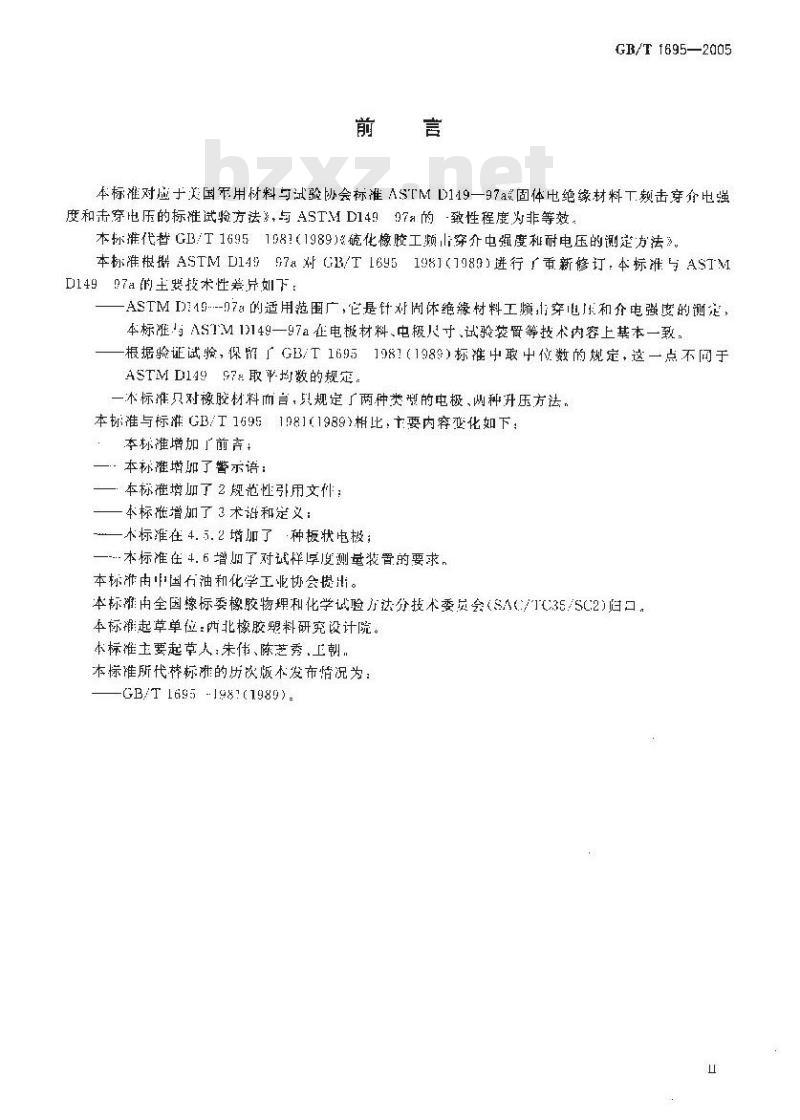

本标准对应于美国军用材料与试验协会标准ASTMLD149一97a固体电绝缘材料T额击穿介电强度和击穿电压的标准试验方法多，与ASTMD14997a的-致性程度为非等效，本标准代替GB/T16951981（1989)&硫化橡胶工顺山穿介电强度和耐电压的测定方法》。本称准根摄ASTMD14957a对1/T16951981（1989)进行厂重新修订，本标准与ASTMD14997a的主要技术性差异如下：ASTMD119-07a的适用范围广，它是计对固体绝缘材料工频1穿电和介电强度的测定，本标涯5ASTM1>149一97a在电极材料、电极尺寸，试验装胃等技术内容上基本一致。根据验证试验，保留「GB/T16951981（1989）标准中取中位数的规定，这一点不间于ASTMD14997取均数的规定。
一本标准只对橡胶材料而言，只规定了两种类型的电极、两种升压方法。本标准与标准GB/T16951981(1989)相比，士要内容变化如下：本标准增加「前旁：
·本标增了警示语：
一本标准增加了2规范性引用文件：本标准增加了3术语和定义：
本标准在4.5.2增加了种板状电极；…-本标准在4.6增加了对试样厚度测量装置的要求，本标准由国石油和化学工业协会提出。本标摊由全国橡标委橡胶物理和化学试验方达分技术委员会（SA/门C3S/SC2)归口。本标雄起草单位：西北橡胶塑料研究设计院。本标准主要起草人：未伟、陈芝秀，上朝.本标难所代标雅的历次版发布情况为：GB/T 1695 -J981(1989)

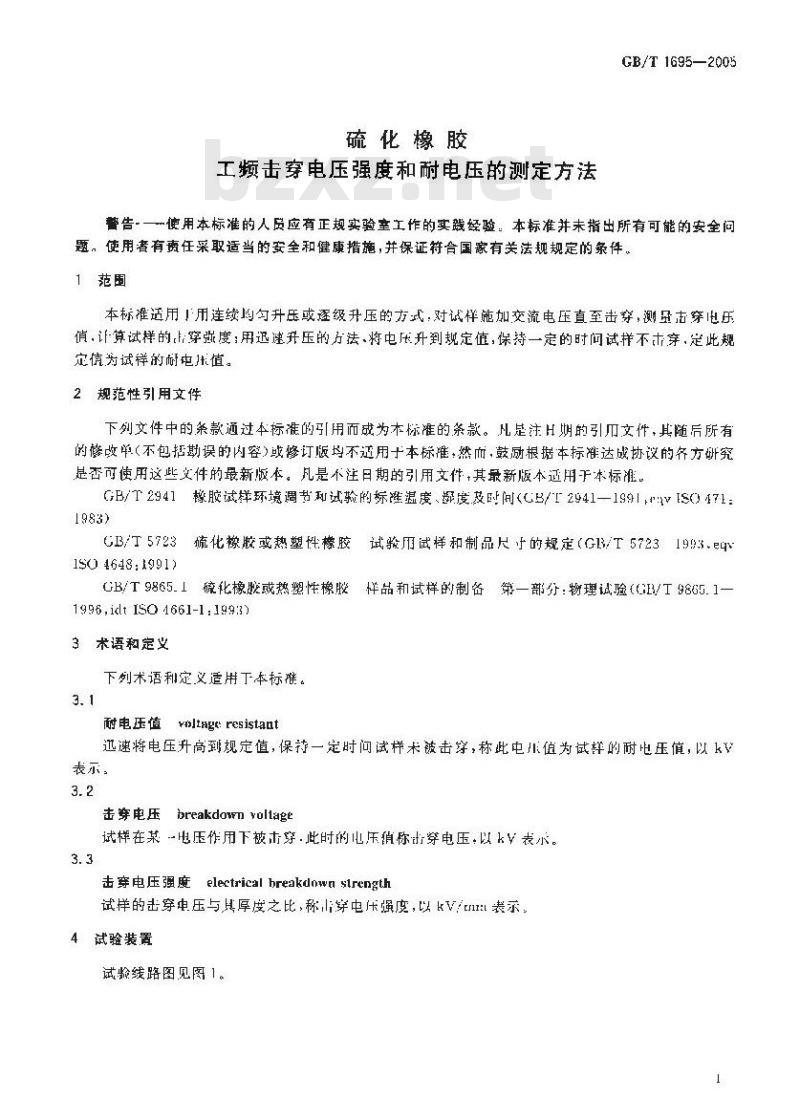

硫化橡胶
工频击穿电压强度和耐电压的测定方法GB/T1695—2005
替告一使用本标准的人员应有正规实验室工作的实践经验。本标准并未指出所有可能的安全问题。使用者有责任采取适当的安全和健康措施，并保证符合国家有关法规规定的条件。1范围
本标准适用！用连续均勾升压或逐级升压的方式，对试样施加交流电压直至击穿，测显击穿电压俏，计算试样的穿强度：用连升压的方法·将电长升到规定值，保持一定的时问试样不击穿，定此规定值为试祥的耐电值。
2规范性引用文件
下列文件中的条款通过本标准的引用而或为本标准的条款。凡是注H期的引用文件，其随后所有的偿改单（不包括勘误的内容）或修订版均不还用于本标难，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文作，其最新版本适用于本标准。GB/T2941橡胶试样环境调书和试验的标准温度、部度及时间（GB/T2941—1991,FV[S()471：1983)
交试验用试样和制品尺寸的规定（G1/T57231993.e）GB/T 57234
梳化橡胶或热塑性橡胶
1S046481991)
GB/T9865.1硫化橡胶或热塑性橡胶样品和试样的制备第一部分：物理试验（GB/T9865.1一1996,idt 1504661-1:199:33
3术语和定义
下列术语利定义适用于本标难。3. 1
耐电压值voltage:resistant
迅速将电压升高到规定值，保持一定时问试样未被击穿，称此电小值为试样的耐电压值，以k表示
击穿电压breakdown vollage
试样在某一电压作用下被击穿.此时的也压值称计穿电压，以kV表示。3.3
击穿电压强磨electricalhreakdnwn strength试样的击穿电压与其厚度之比，称山穿电压强度，以kV/tm表示。4试验装置

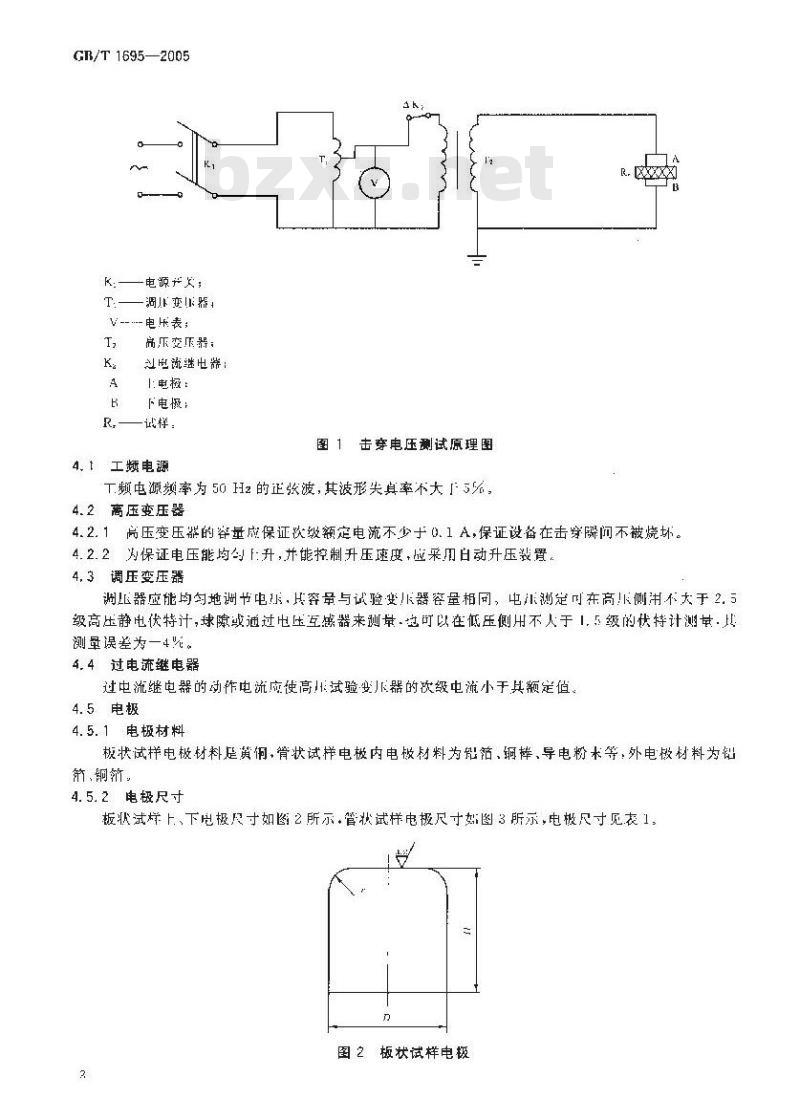

试验线路图见图1。
GR/T 16952005
电源产文；
调儿变作器
电压表：
高乐变压器；
1电：
下电极：
试样：
4. 工频电源
图1击穿电压试原理图
T频电源额率为 50 H2 的正浆波，其被形失真率不大『5%，4. 2 离压变压器
4.2.1高压变压器的容成保证次级额定电流不少于0.1A，保证设备在击穿瞬问不被烧坏。4. 2. 2为保证电压能均划F:升,并能控制升压速度,应采用白动升压义置。4. 3调压变压器
谢压器应能均均地调节电乐，其容量与试验变小器容量相同，电示谢定可在高小侧用不大于2.5级高压静电伏特计,球隙或通过电压互感器来测量拉可以在低压侧用不人于,5级的伏特计测本：H测量误差为一4%。
4. 4过电流继电器
过中流继电器的动作电流应使高试验变器的次级电流小于其频定值。4.5电极
4.5.1电极材料
极状试样电极材料足黄饲，管状试样电梭内电极材料为铝箔，钢摔，导电粉木等：外电做材料为铅衍、铜。
4.5.2电极尺寸
板状试样上、下它极尽寸如图2所示管状试样电极尺寸如图3所示，电极尺寸见表1。图2板状试样电极
---外电般
2—-·内心披;
一试样：
区文文区区文文
XXXXXX X
区XX区X区
管状试样电极
表1电极尺寸
电极尺寸
b=25±0. 1.H=25+0. 1.x=2. 5 或 3. 21. =25,L50
GB/T 1695—2005
单位为老米
4.5.3试验时要求上下电极应对准心：电极与试样接触时的正力按产品标准规定，4. 6厚度测装置
厚度测里装置结构与精度应符合GB/T5723要求+其测量结果精确到9.01mm。5试样
试样尺寸：如表2所示.
表2试样尺寸
圆形:直径 501,1001 1
正方形：边长100】
长为：100=1
单位为毫米
软压胶对 1二. 2
硬质胶为 4+. 2
5.2试样制备成符合GB/T9865.1规定，可模压硫化也可以在符合试样厚度尺寸的胶板上拥旋转裁力近行裁切，制样方法的不同，试赖结果无可比性。5.3试样表面应清活，平滑，无裂纹，气泡和杂质等，试样表而应用有无水乙醉的布条擦洗5.4试样数是
每组试样不少于3个。
6硫化与试验之间的时间间隔
6.1将擦净的试样放在温度为（23士2)%和相对湿度为（50主5）%的条件下调节21h。成品试样调节有特殊要求时，可按产品标准规定进行6.2试样的环境调节、试验温度、湿度及公差应符个i3/T2941的规定。3
GB/T 1695—2005
试验介质
诚验介质为变水器油（也可按测试产品标准选），间距2.5mm交货时其击穿电卡应不小丁35ky.
8试验步骤
8.1击穿电压强度试验bzxz.net
8.1.1连续升压：试验电压从零始按表3舰定的开压速度迁续均勾升压.直至试样被击穿，读取击穿电压值.
表 3 连续升压法升压速魔
升压速度
8.1.2逐级升压：按连续升压法所测得的试样击穿电值的50系作为起始电压，停留1mir后如试样未被击穿，则按4规定的电压值逐级π压，并作每一级电压上停留1mi至试样被击穿为止。署在升压过程中发生穿，应读取前一级的电压值+若击穿发生在保持不变的电压级上，则以该级电压作为法穿电床。
表 4逐级升压法升压电压值
出穿电正;
年级升压乐值
8.2耐电压试验
heUc:Bs
253050
迅速将电压升高到由产品标准规定的电压值停留11min.观察试样是否击穿：若不击穿，则定此电压为耐电压值
试验结果
击穿阻压强E(kv/nm)，按下式计算：E-/d
U—击穿电压，单位为千伏(kv)：试样厚度，单位为增米（mm）
取3个试样的中位数为试验结果，保留小数点后：-位。10试验报告
试验报告应包括下列内容：
a）本标维编号或标雄名称：
试样的名称或代号：
试样的尺寸；
小）试验空的温度和湿度；
试验介质；
电极的材料及尺；
升压方式：
试验果：
试验日期：
试验人；
审核人。
GB/T 1695—2005
