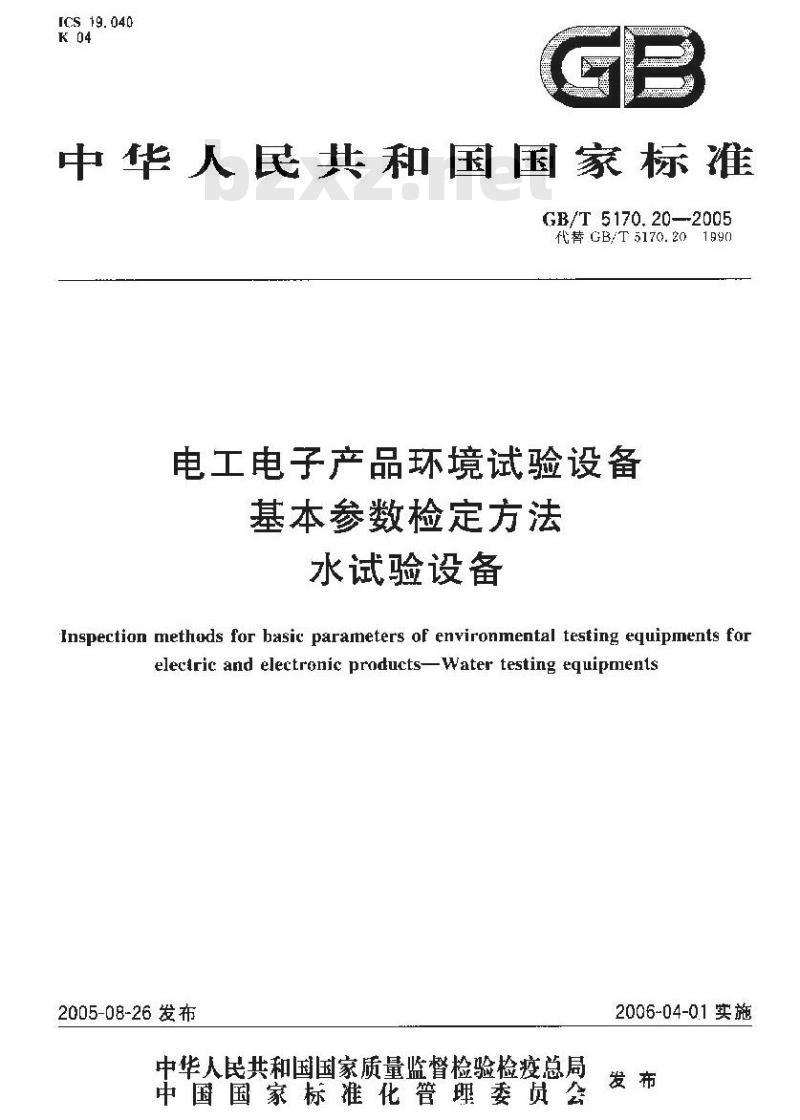

【国家标准(GB)】 电工电子产品环境试验设备 基本参数检定方法 水试验设备

ICS 19. 040
中华人民共和国国家标准
GB/T5170.20—2005
代替GB/T5170.201990
电工电子产品环境试验设备
基本参数检定方法
水试验设备
Inspection methods for basic parameters of environmental testing equipments foreleciric and electronic products-Water testing equipments2005-08-26发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2006-04-01实施

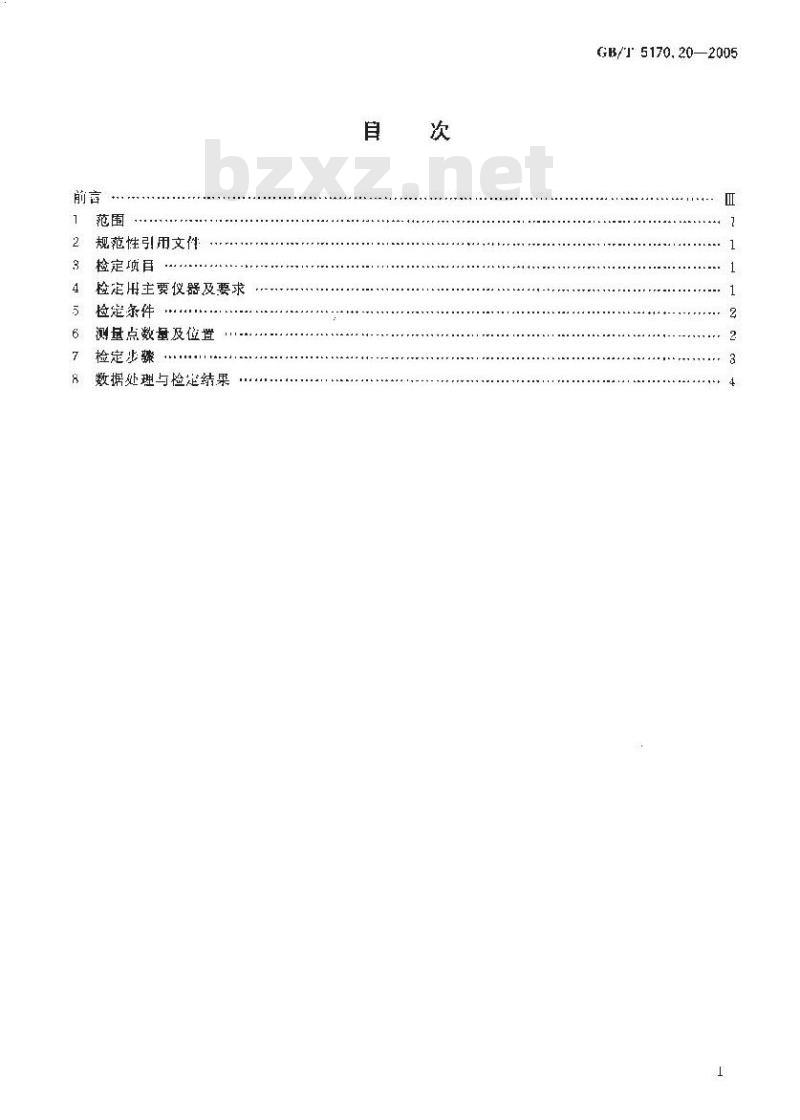

规范性引用文件
检定项目
检定用主要仪器及要求
检楚条件
测量点数量及位置
检定步骤
数据处理与检是结果
GB/T 5170.20—2005
GB/T 5170.20-2005

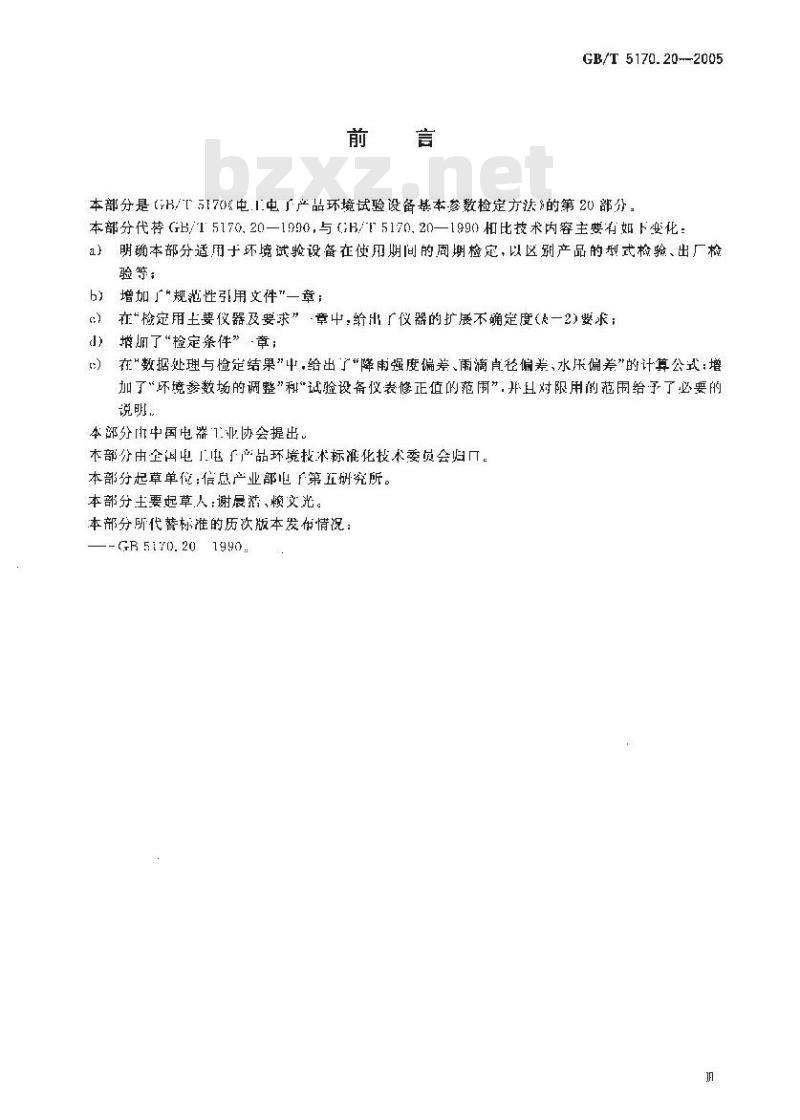

本部分是（H/『5170电.1.电产品环境试验设备基本参数检定方法的第20部分，本部分代替GB/T 5170.20—1990,与:B/T5170.20—1990和比技术内容主要有如下变化：明确本部分适用于坏境试验设备在使用期间的周期检定，以区别产品的型式检验、出厂检a
验等；
b】增加广\规池性引用文件\一章；(）在“检定用土要仪器及要求”章中，给H厂仪器的扩展不确定度（良一2)要求；小）塔丽了“捡定条件”-章；
“）在\数据处理与检定结果”中，给出了“降雨强度偏差、雨滴轻偏差、水压偏差”的计算公式：增加了“环境参数场的调整”科\试验设备仪表修正值的范用”，并且对限用的范围给子了必要的说明，
本部分H中国电器1业协会提出。本部分由全闽电老广产品环境技术标准化技术委员会归口。本部分起草单位：信息产业部电厂第五研究所。本部分主要起草人：谢晨猎、懒文光。本帮分所代替标准的历次版本发布情况：-GR 5170.201990.

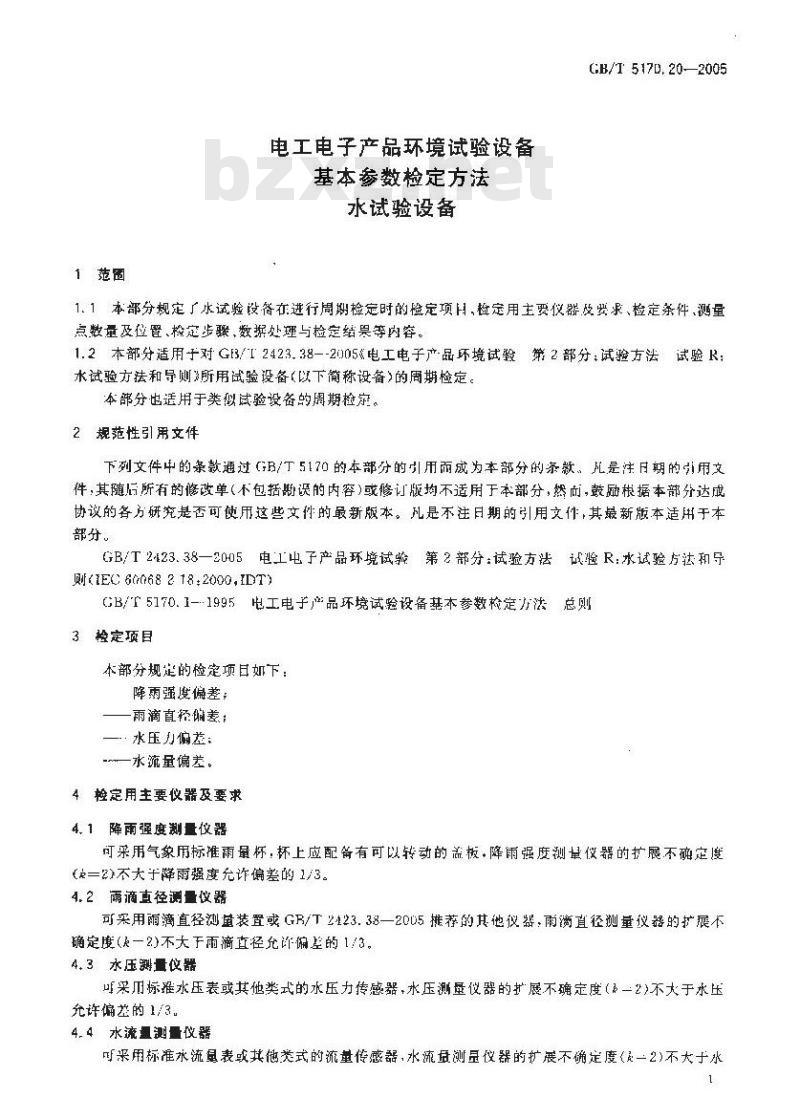

1范園
电工电子产品环境试验设备
基本参数检定方法
水试验设备
GB/T 517D, 20-—2005
1.1本部分规定水试验没答在进行周期检定时的检定项日，检定用主要仪器及要求、检定条件，量点数量及位置、梭定步骤、数据处理与检定结累等内容。1.2本部分适用于对GB3/T2423.38--2005电工电子产品坏境试验第2部分：试验方法试验R：水试验方法和导则》所用试验设备(以下简称设备)的周期检定。本部分也适用于类似试验设备的周期检定。2 规范性引用文件此内容来自标准下载网
下列文件中的条款通过GB/T5170的本部分的引用而成为本部分的条款。凡是注月期的引用文件：其随后所有的修改单（不包括期误的内容）或修订版均不适用于本部分，然向，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注期的引用文作，其最新版本适用于本部分。
GB/T2423.38—2005电工电子产品环境试验第2部分：试验方法：试验R：水试验方法和导(E 6068 218:2000,DT)
GB/T5170.1-1995电工电子品环境试验设备基木参数检定方法总则3检定项目
本部分规楚的检定项目如下：
降雨强度偏差；
雨滴直径销差：
一·水压力偏差；
-—水流量偏差。
4检定用主要仪器及要求
4.1降雨强度测量仪器
可采用气象用标谁雨量杯，杯上应配备有可以转动的盖板.降雨强度测量仪器的扩展不砸定度（=2)不大于降雨强度允诈偏差的1/3。4.2雨滴直径测量仪器
可采用雨滴直径测黄装置或GR/T2423.38一2005推荐的其他仪器，雨滴直径测量仪器的扩展不确定度（起一2)不大于雨滴直径充许偏差的1/3。4.3水压量仗器
可采而标准水压表或其他类式的水压力传感器，水压测量仪器的扩展不确定度（一2)不大于水压允许偏差的1/3。
4.4水流量测量仪器
可采用标准水流鼠表或其他类式的流量传感器，水流受测显仪器的扩展不确定度（一2)不大于水1
GB/T 5170. 20—2005
流单允许偏差的1/3。
5检定条件
5.1设备在周期检定时的气候条件、电源条件应符合（B/T5170.11995第4章的规定：用水条件册符合GB/T2423.38—2005的规定
5. 2 受检设备的外观和安全要求应符合 GB/T 5170. 1 1995 第 8 章的规定。6测量点数量及位置

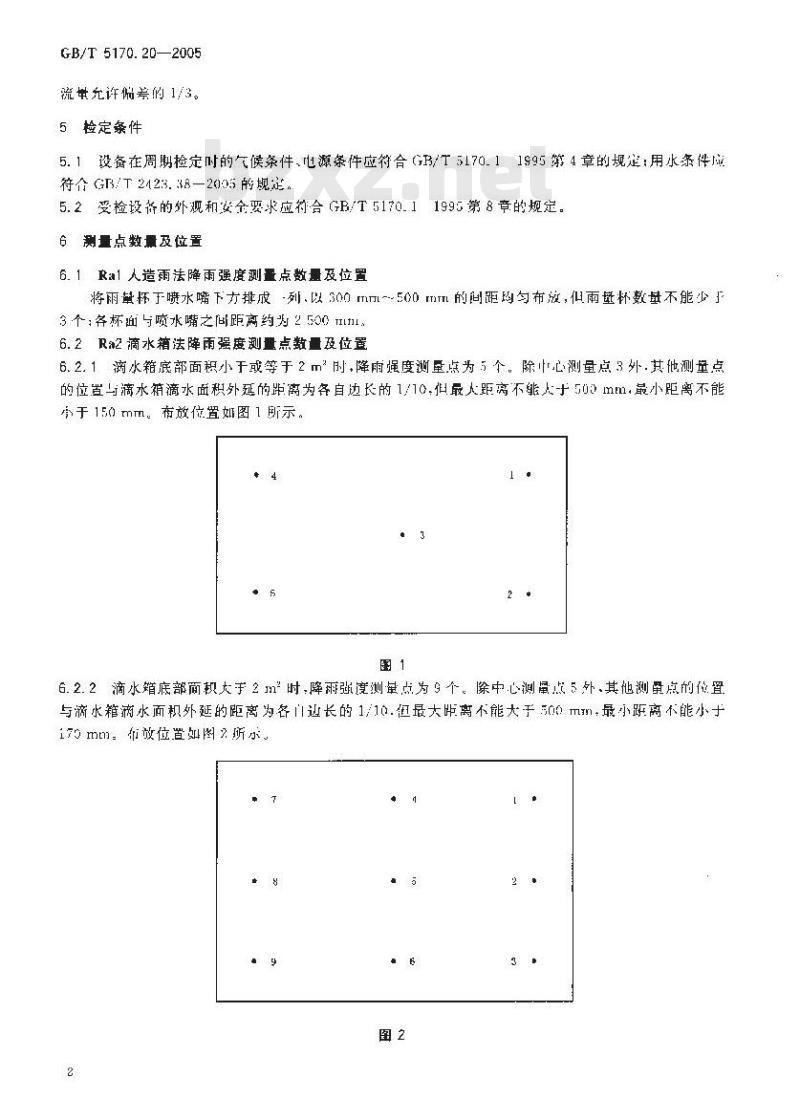

6.1Ra1人造雨法降雨强度测量点数量及位置将雨量杯于喷水嘴下方排成列以300TL-500Tm的固距均布放，似雨盘杯数母盘不能少于3个：各杯面与喷水嘴之间距离约为2500TII16.2Ra2滴水箱法降雨强度测量点数量及位置6. 2. 1 滴水箱底部面积小于或等于 2 m时,降雨强度测量点为 5 个。除小心测量点 3 外.其地测量点的位置与滴水箱滴水面积外延的距离为各自边长的1/10,最人距离不能人于50 mm.最小距离不能小于150mm。布放位置如图1断示，图1
6.2.2滴水箱底部面积大于2m时，降雨强度测量点为9个。除中心测量点5外.其他测量点的位置与滴水箱滴水面积外延的距离为各门近长的1/1.但最大距离不能大于00 mm+最小距离不能小于17mm布放位置如图2所示
6.2.3当滴水箱底面积大于10cm时，适当增加测量点。6.2.4根据试验和检定的需要，可在设备工作面增加对疑点的测量。6.2.5雨最杯布置下测量点上，杯面离试验水箱滴嘴200mtt~2000nm。7、检定步骤
7. 1R:1人造雨法降雨强度和雨滴直径检定7.1. 1降雨强度偏差检定
7.1.1.1按本部分第6章的要求，将雨量环布放在舰定的位置。7.1.1.2选择检定降雨强度标称值GB/T 5170.20—2005
在试验设备锋雨强度可调范围内.一般选取GB/T2423.38-2005标准中规定的具有代表性的降雨强度标称值，根据试验和检定的需要，亦可选取其他降雨强度标称值。7.1.1.3把试验设备的降丽强度调节到所要求的标称降雨强度值。7.1.1.4在滴水嘴开始滴雨前，雨量杯的盖板盖好，待滴雨稳定5min后，立即将各杯盖依饮打开收集雨滴，收集5min后.立即将各杯盖依次盖虾，取出雨最杯，将收集到的雨水倒人量筒测出体积；如果足标准雨量怀，可分别克接记录，再把标谁耐录杯里的水倒掉。再将盖好盖极的雨量杯放置在原来的位置，重复前面的步骤，每次问隔10mil，共测3次。7.1.2雨滴直径偏差检定
服满直径的检定与降雨强度的检定同时进行，可直接采用雨滴直径测装罩来进行检定：检定次数为3次
7.2Ra2滴水箱法降雨强度偏差检定7.2.1按本部分第6章的要求,将一定数量的雨量杯布放在规定的位置，7.2.2见7.1.1.2~7.1.1.4的规定7.3Rb1离强疏滴水强度偏差检定7.3.1见7.1.1.1~7.1.1,4的规定，7.4Rn2.1摆动管法水流量和水压力检定7.4.1测量点为摆动管逆处水流量和水压指示点。7.4.2将流量计连接到摆动件的进口处，将床力计连接到摆动管的压力取样口。7.4.3将喷嘴的压力调到（80~:00）kPaL(0.8~1.0)bar]，记录下压力的压力值及摆动管的压力示值，记录下流量计的水流量值，然后将喷嘴的压力调到0kPa(0.7har)以下，再将喷曬的力调到（80~100）kP[(0.8～1.0)ha，记录下压力计的压力值及摆动管的压力表示值，记录下流量计的水流量值。重复测量3次。
7.5Rb2.2手持酒水器法水流量和水压力检定见7.4.1-~7.4.的规定
7.6Rb3软管法水流量和水压力检定见7.4.1~7.4,3的规定，
7.7Rc1水箱法的检定
水箱法试验设备的检定项目为求箱容器的几何尺寸，要求水箱容器有固定试验样品的装暂，且能够将试验样品保持在-·定的深度
7.8R2加压水箱法水压力偏差检定7.8.1测最点为加压水箱的水压指示点。7.8.2选择检定压月标称值
在加水箱的水压可调范围内---般选取（B/T2423.382005标准中规定的具有代表性的压力标称值，根据试验和检定的需要·亦可选取其他压力标称俏。3
GB/T 5170.20--2005
7.8.3在测量前关闭加压水箱密封益和所有密封部位7.B4把加压水箱的压力控制器调节到所要求的标称K力值，升开始加压。在压力升至标称压力值并稳定30 nin后，每2min测量一次，共测15次。8数据处理与捡定结果
8.1数据处理
8.1.1数据修正
刘所记录的全部测量数据，按测量系统的餐正值进行正，8.1.2降雨强魔计算方法
采用雨量称测量降雨强度时，任-量杯的降雨强度按下式计筛，R - 6 V/(A)
戏中：
降雨强度，单位为弃米每小时（mm/h）；R
取样体积,单位为立方库来(cn1)；A
杯了面积,单位为平方厘米(dm)
取样时间，单位为分钟（nin)。均降雨强庭计算公式如下：
降雨强度，单位为毫米每小时（mm/h），R.—各次降雨强度.单位为毫米每小时(mrn/h)8.1.3雨滴直径计算方法
半均雨滴自径计算公式如下：
武中：
D-一雨滴直欲.单位为旁米(nim);D,一：各次雨滴直径测量值.单位为毫米（mm)，8.1.4水压偏差计算方法
（2）
加压水箱在稳定状态下，水压指示点的实测最高水压值和实测最低水压值与标称水压值的上下偏差，即为设备在该标称压厅的水压偏差。计算公式如下：APmx = Pm—Pv
AP = PmaP
武中：
水压上偏差，单位为帕(kl’a)：水压下偏差，单位为千帕（kP）：指示点在9min内的实测最高压力值，单位于帕(kPa)：指示点在30 in内的实测最低压疗值，单位为正(kPa)；P标称床厅值，单位为干帕kPa)
8. 1. 5数据处理结果
上述务项数据处理结果应符合GB/T2423.382005的有关要求，8. 2检定过程中的处理
8.2. 1试验设备环境参数场的调整4
CB/T5170.20—2005
在检定过程中，如果发现工作空间坏境参数上下偏差超出允许偏差值时，应对试验设备环境参数场进行调整。
8.2.2试验设备环境参数指示仪表的修正值一般不应超过环境参数允许偏差值,并且应在检定报告中注明。
B.3检定结果
8. 3. 1 检定合格的试验设备成发给“检定证书\8.3.2检定不合格的试验设备应发给\检定结果通知书”。B.3.3当受检试验设备的个别测量点的检定结果不能满足技术指标的要求时，允许适当缩小试验设备的工作空间，在缩小后的工作空间范围内·应满足全部技术指标要求，检定结果为限用，发给“检定证书”，同时法明限用范围。
