【国家标准(GB)】 电工电子产品环境试验设备 基本参数检定方法 温度/振动(正弦)综合试验设备

ICS 19.040

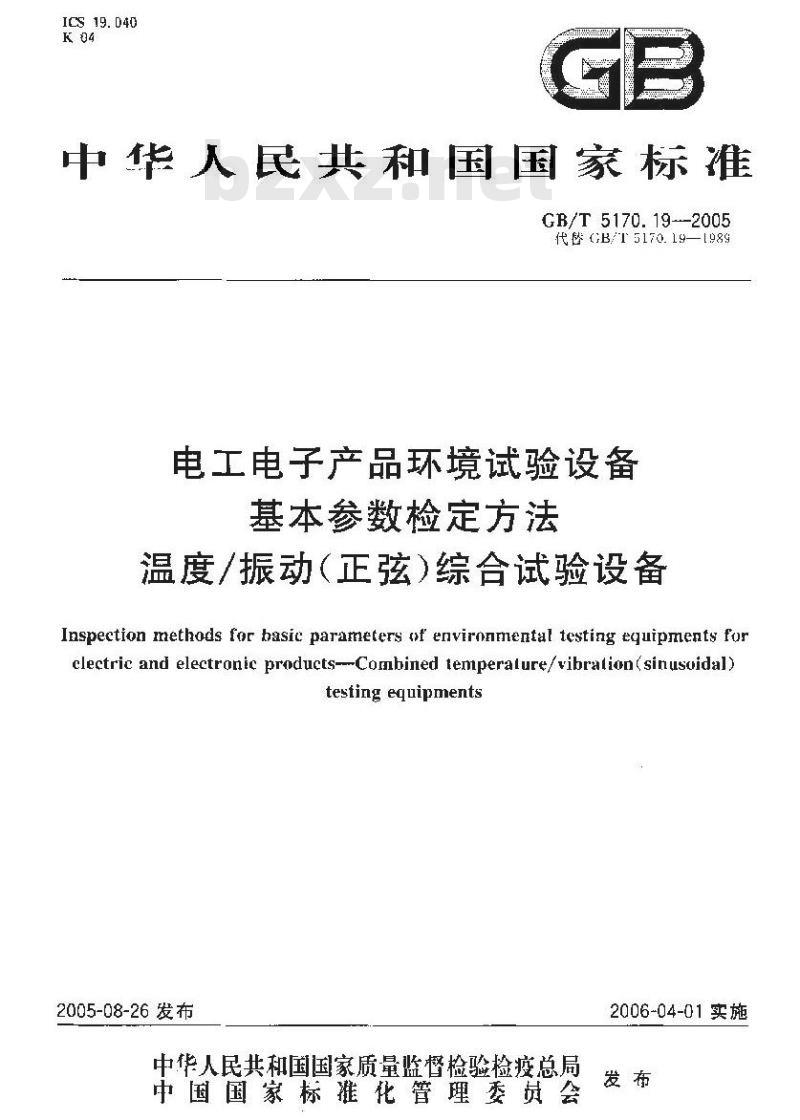

中华人民共和国国家标准
GB/T5170.19--2005
代（B/T5170.19—[989
电工电子产品环境试验设备
基本参数检定方法
温度/振动（正弦）综合试验设备Inspection methods for hasic parameters of environmental testing equipments forclectric and electronic products---Combined temperature/vibration(sinusoidal)tesfing equipments
2005-08-26发布
中华人民共和国国家质量监督检验检疫总局中国国家标化管理委员会
2006-04-01实施

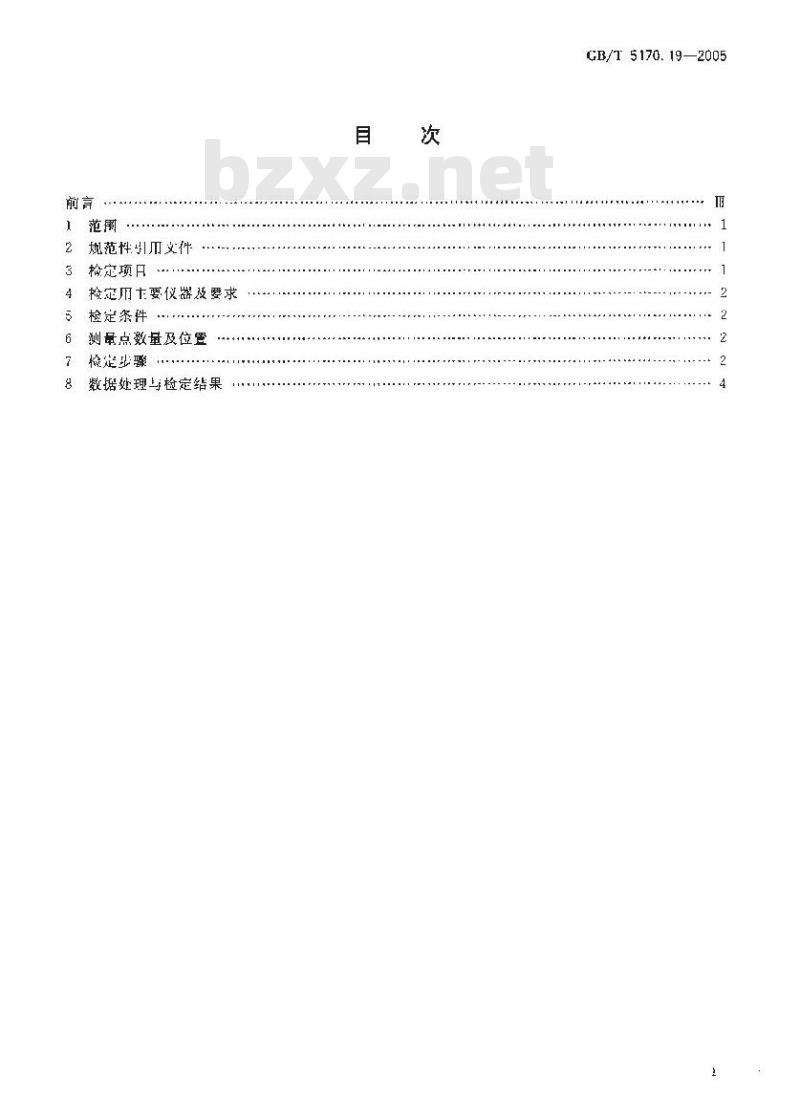

规范性引用支件
检定项
检定用主要仪器及要求
检定条件
测量点数量及位置
检定出骤
数据处理与检定结果
GB/T 5170.19—2005
GB/T 5170. 19—2005

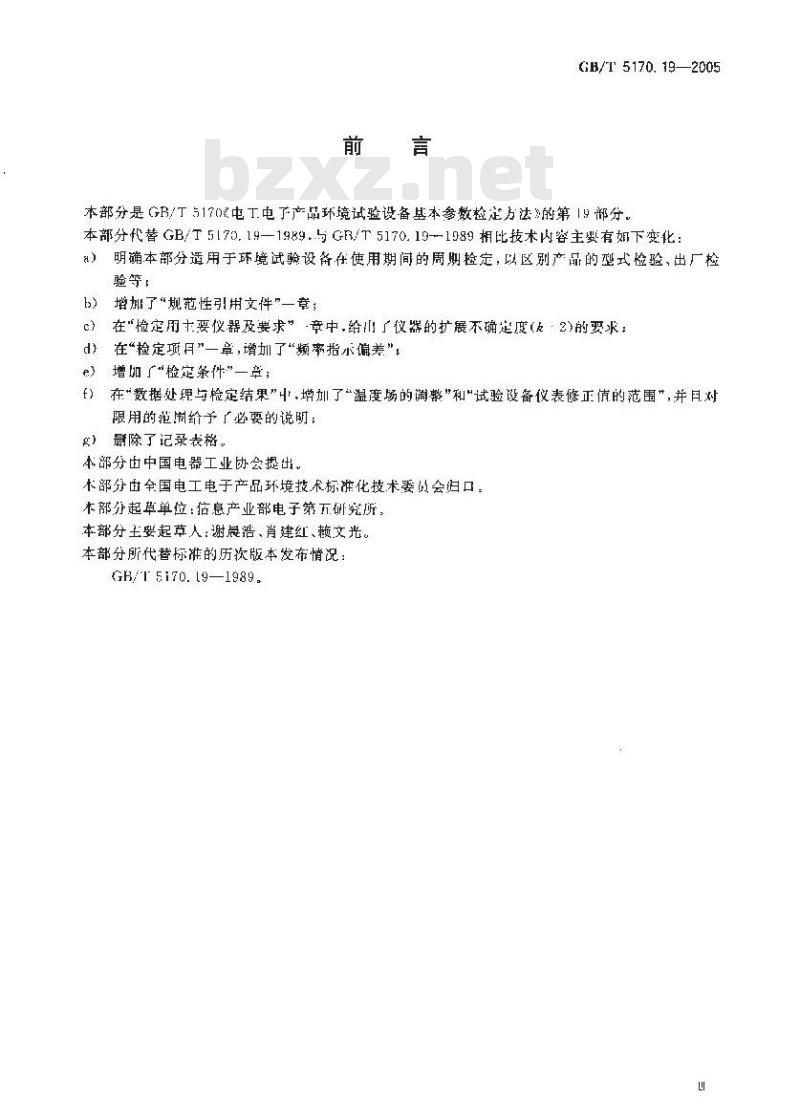

本部分是GB/T与170&电工电了产品环境试验设备基本参数检定方法》的第19部分，本部分代替GB/T5170.19—1989.与GR/T5170.19-1989相比技术内容主要有如下变化）
明确本部分适用于环境试验设备在使用期间的周期捡定，以区别产品的型式检验、出厂检验等，
增了“规范性引用文件一章；
c）在\检定用要仪器及要求”-章中.给山了仪器的扩展不确定度（·2)的要求：在“捡定项目”一章，增加了“频率指示偏差”e）增加了“检定条件”一章；
{）在“数据处理与检定结果”中，增加了“温度场的调整”和\试验设备仪表修正值的范围”，并目对限用的范制价予了必要的说明：g）删除了记录表格。
本部分由中国电器工业协会提出。木部分由全国电工电子产品环境技术标准化技术委员会旧口：本部分起草单位：信息产业部电子第万研究所。本部分主要起草人：谢晨浩、肖建红、赖文光。本部分所代替标准的历次版本发布情况：GB/T 5170. 19-—1989.

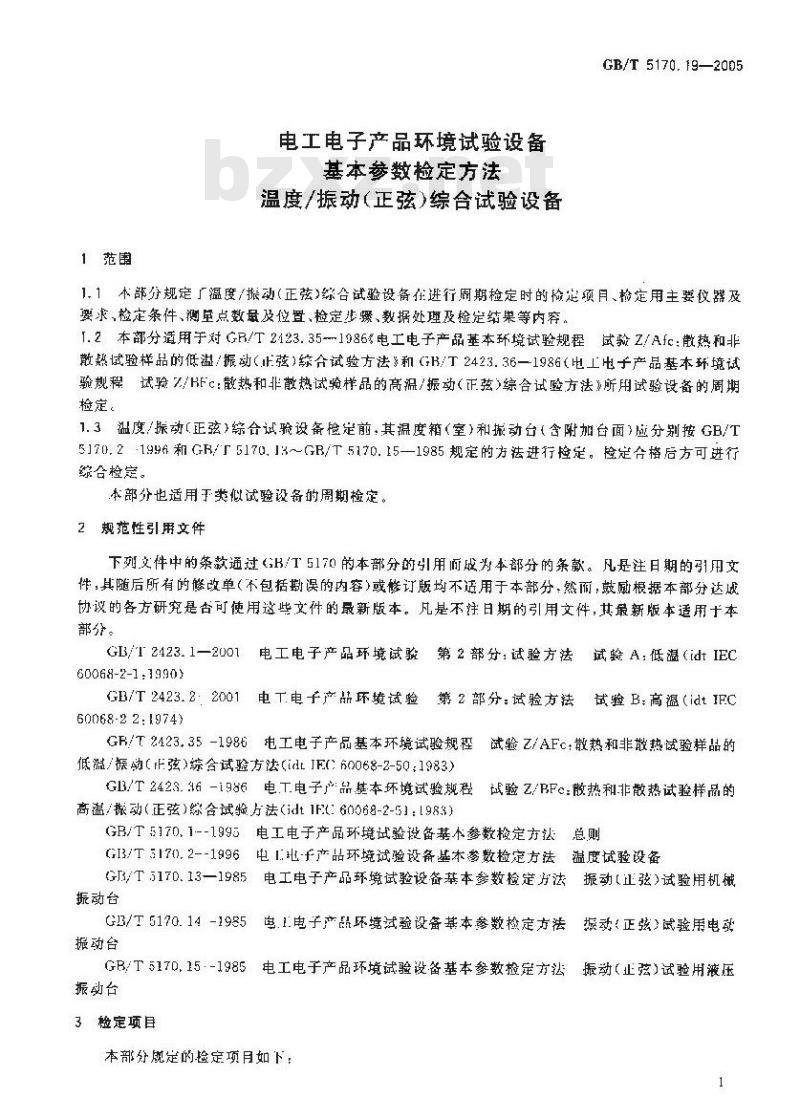

1范围
电工电子产品环境试验设备
基本参数检定方法
温度/振动(正弦)综合试验设备
GB/T 5170.19—2005
1.1不部分规定温度/振动（正兹》综合试验设备在进行周期检定时的价定须月、检定用主要仪露及要求，检定条件、测点数最及位置、检定步紧、数据处理及检定结果等内容。1.2本部分适用于对GR/T2123.35-1986%电工电子产品基本环境试验规程试验Z/Afc：散热和非散熟试验样品的低溢/振动（止正弦）综合试验方法》和（GB/T2423.36一1986（电工电子产品基本环境试验规程试验7/HFc：散热和非散热试验样品的高温/振动（正弦）综合试方法）所用试验设备的周期检定。
1.3温度/振动（正弦）综合试验设备检定前·其温度箱（室）和振动台（含附加台面）应分别按GB/T5170.2-1996和GR/T5170.13～GB/T5170.15—1985规定的方法进行检定。检定合格后方可进行综合检定。
本部分也适用于类似试验设备的周期检定。2规范性引用文件
下列文件中的条款通过GB/T5170的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容或修订版均不适用于本部分，然而，鼓威根据本部分达成协议的各方研究是古可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用十本部分。
GB/T2423.1—2001电工电子产品环境试验第2部分：试验方法试验A：低温（idtIEC60068-2-1:1990)bZxz.net
GB/T2423.2：2001电T电子产品环境试验第2部分：试验方法试验B:高温（idt IFC
60068-2 2: 1974)
GF/T2423.35-1986电工电子产品基本环境试验规程试验乙/AFc散热和非散热试验样品的低温/振动（正弦）综合试验方法（idtIF60068-2-50：1983）GB/T2423.46-1986电.T电子产品基本环境试验规程试验Z/BFc散热利非散热试验样品的高温/动（正弦）综合试输方法（idt1Ft：60068-2-5]：198%）GB/T5170,1--1995电工电子产品环境试验设备基参数检定方达总则GI3/T5170.2--1996电I地-于产品环境试验设备基本参数检定方法溢度试验设备GJ3/T5170.13—1985电工电子产品环境试验设备基本参数检定方法振动（正弦）试验用机械振动台
G3/T5170.14-1985电.1.电子产品环境试验设备基本参数检定方法振动台
振动（正弦）试验用电买
GB/T517D,15·-1985：电工电于产品环境试验设备基本参数检定方法振动（止弦）试验用液压振动台
3检定项目

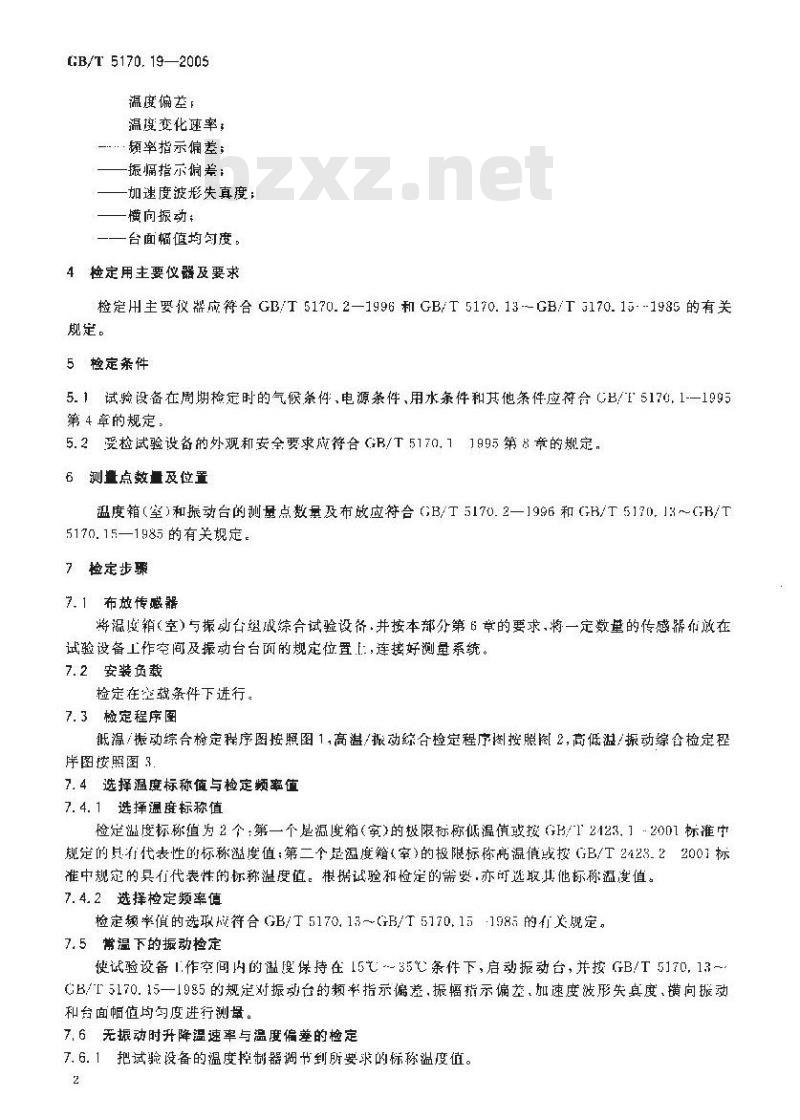

本部分规定的定项月如下：
GB/T 5170. 19—2005
温度偏差
温摄变化速率，
…额率指示偏差；
—振幅指示偏差：
—加速度波形失真度
横向振动，
一台面幅值均匀度。
4检定用主要仪器及要求
检定用主要仪帮应符合 GB/T 5170.2—1996 和 GB/T 5170.13--GB/T 3170.15-1985的有关规定。
5检定条件
5.1试验设备在周期检定时的气候条件、电源条件、用水条件和其他条件应符合GB/F51701-—1993第4章的规定。
5.2受检试验设备的外观和安全要求应符合GB/T5170,11995第8章的规定。6测置点数量及位置
温度箱（室)和振动台的测量点数量及布放应符合GB/T5170.2一1996和B/T5170.13~GB/T5170.15—1985的有关规定。
7检定步媒
7. 1 布放传感器
游温度销（空）与振动台组成综合试验设备·井按本部分第6章的要求，将一定数的传感馨布效在试验设备工作空间及振动台台而的规定位置E:，连接好测量系统。7.2安装负载
检定在空载条件下进行。
7.3检定程序图
低温/振动综合检定程序图按照图1，高温/振动综合检定程序图按照阁2，高低温/振动综合检定租序图接照图3
7.4选择温度标称值与检定频率值7.4. 1选择温度标称值
检定温度标称值为2个：第一个是温度箱（室）的极限标称低温值或按GH/12123.1~2001标准中规定的具有代表性的标称溢度值：第二个是温度箱（室）的极限标称高温值或按（GB/T2423.22001标准中规定的具行代表性的标称温度值。根据诚验和检定的需要.亦所选取其他标称温度值。7.4.2选择检定频率值
检定频额率值的选取成符合（B/T5170.13～GB/T5170.15-198的有关规定。7.5常温下的振动检定
使试验设备1.作空间内的度保持在15亡-35℃条件下，启动振动台，并按GB/T 5170,13~CB/T5170.15一1985的规定对振动台的频率指示偏差，振幅指示偏差，加速度波形失真度，横向动和台面值均勾度进行测景。
7.6无振动时升降温速率与温度偏差的检定7.6.1把试验设备的温度控制器调节到所要求的标称温度值。2
GB/T 5170. 19—2005
7.6.2使试验设备降温成升温，在试验设备升降温的过释中，每5min记录工作空间指示点的温度值。当工作空间指示点的温度第一饮达到标称温度值后稳定］h,然后测量试验设备工作空问的温7.6,3
度偏花。测量时，每2 nin 记录一次各测量点的温度,在30 rmit 内测层1次15 -- 55
了低温
时间／niri
湿要微差
产尚路
15 ~35
时间，而i
通度偏差
摄动性能
7.7温度、报动综合检定
降祖阶段
低温/握动综合检定程序图
沂温阶假
2高温/振动综合检定程序图
在进行本部分第7.6条的检定店，房动振动台，并按GB/T5170.13GB/T5170.15—1985的规GB/T 5170.192005
下高湿
吋闯/nin
滋度位器
抵动性能
一降整
图3高低温/振动综合检定程序图6n
定对握动台的频率指示偏差，振幅指示偏差、旭速度波形失真度，向振动和台面幅值均勾度进行测量，在测振动台的同时，测量试验设备工作充问的温度偏差，每2min记求一次各测基点的温度，在30 min内共测15次。
8数据处理与检定结果
8.1数据处理
B. 1. 1数据修正
对所记录的全部测量数据，按测章系统的修正值进行修正。8.1.2数据计算方法
试验设备工作空间的温度偏差、温度变化速率以及振动台的频率指示偏差、振幅指示偏差，加速度波形失真度、横向振动和台面幅值均句度等的数据处理方法符合（B/T5170.2—1996和CB/T5170.13-~GB/T5170.15-1985的有关规定。8. 1.3数据处理结果
GB/T 5170.19—2005
上述各项数据处理结果应符合GB/T2423.35—1986和GB/T2423.361986的有关要求。8.2检定过程中的处理
8.2.1试验设备温度场的调整
在检定过程中，如果发现工作空间温度上下偏差超出允许偏差值，应对试验设备温度场进行调整。8.2.2试验设备温度指示仪表的修正值般不应超过温度允许偏差值，并几应在检定报估中注明。8.3检定结果
8.3.1检定合格的试验设备应发给\检定证书”8.3.2检定不合格的试验设备应发给\检定结果通知书”。8.3.3当受检试验设备的个别测量点和个别参数点的检定结果不能满足技术指标的要求时，允许适当缩小试验设备的工作空间和检定参数范围，在缩小后的工作空间和相应的参数范围内，应满足全部技术指标要求。检定结果为限用，发给“检定证书，同时注明限用范围。
