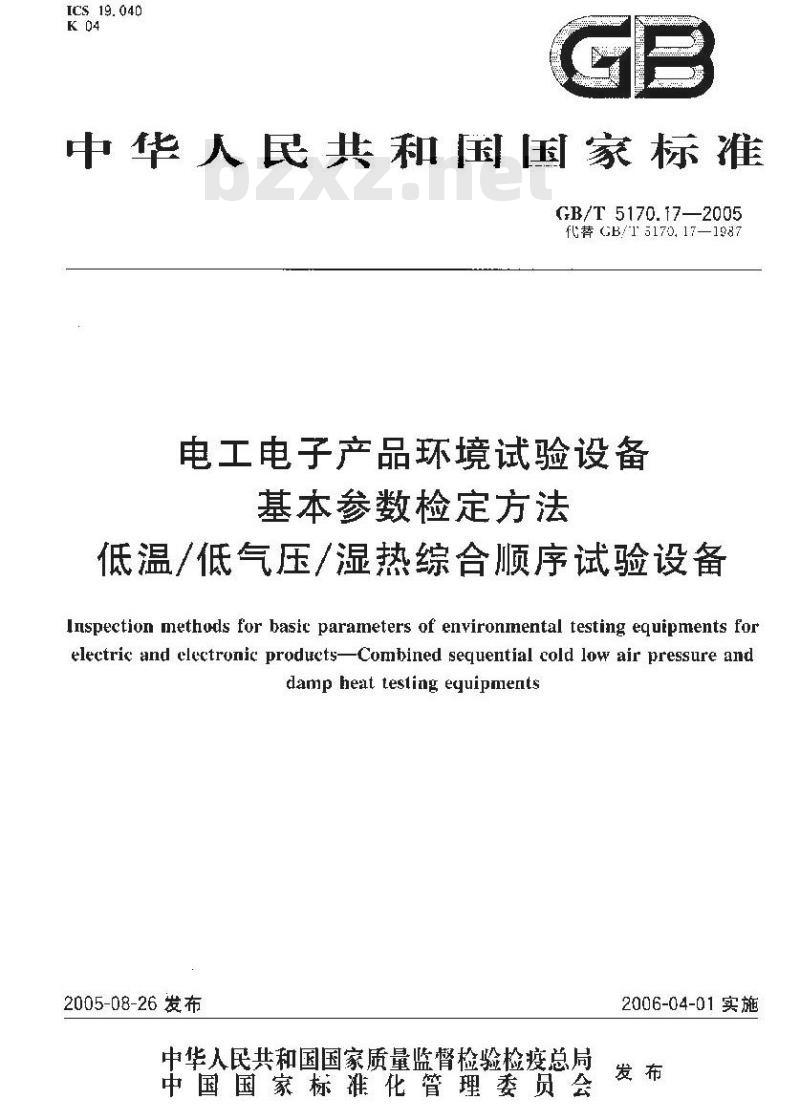

【国家标准(GB)】 电工电子产品环境试验设备基本参数检定方法 低温/低气压/湿热综合顺序试验设备

ICS19.04D
中华人民共和国国家标
GB/T 5170.17—2005
代替GB/1 5170, 17—1987
电工电子产品环境试验设备
基本参数检定方法
低温/低气压/湿热综合顺序试验设备Inspection methods for basic parameters of environnental testing equipments forelectric and electronic products--Combined sequential cold low air pressure anddamp heat testing equipments2005-08-26 发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2006-04-01实施此内容来自标准下载网

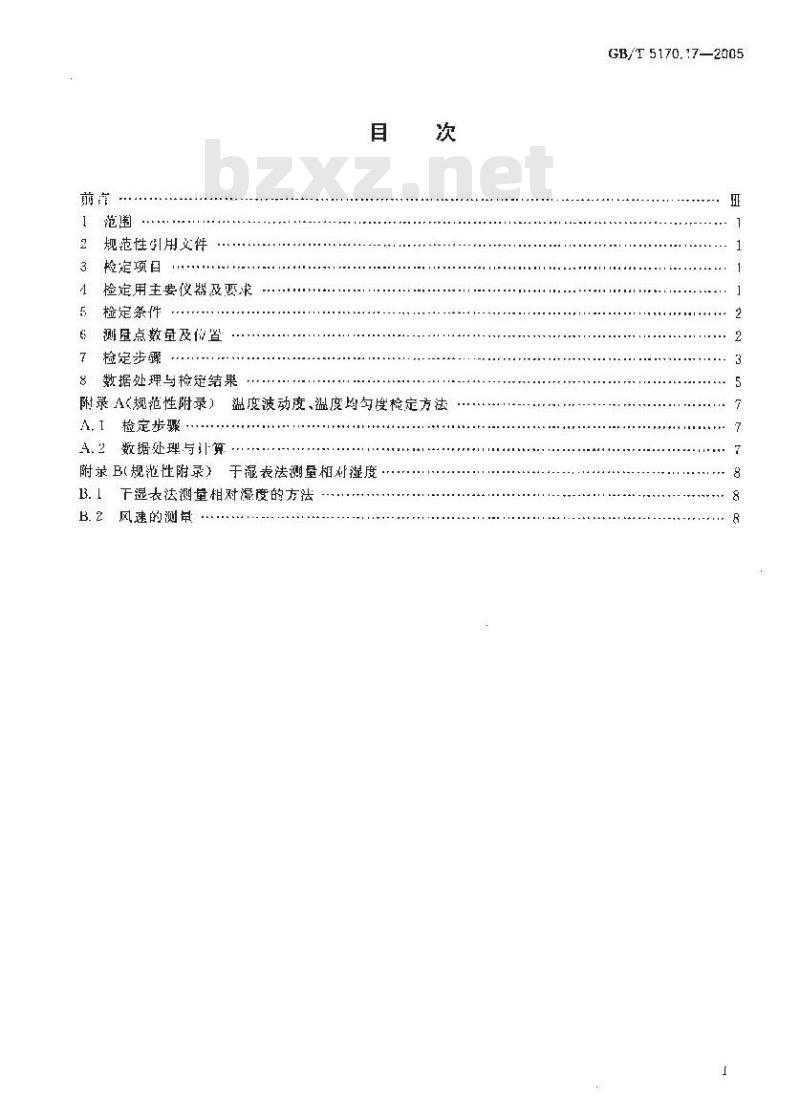

规范性引用义件
检定项目
检定用主要仪器及要求
检定条件
测尽点数量及位置
检定步躁
8 数据处理与检定结果
附录A（规范性附录）
温度波动度、温度均句度检定方法A,I检定步骤
A.2数据处理与计算
附录B(规池性附录）于湿表法测量相对剂湿度B.1下湿衣法测量相对混度的方法B. 2风速的测年
GB/T 5170. :7—2005
GB/T 5170.17—2005

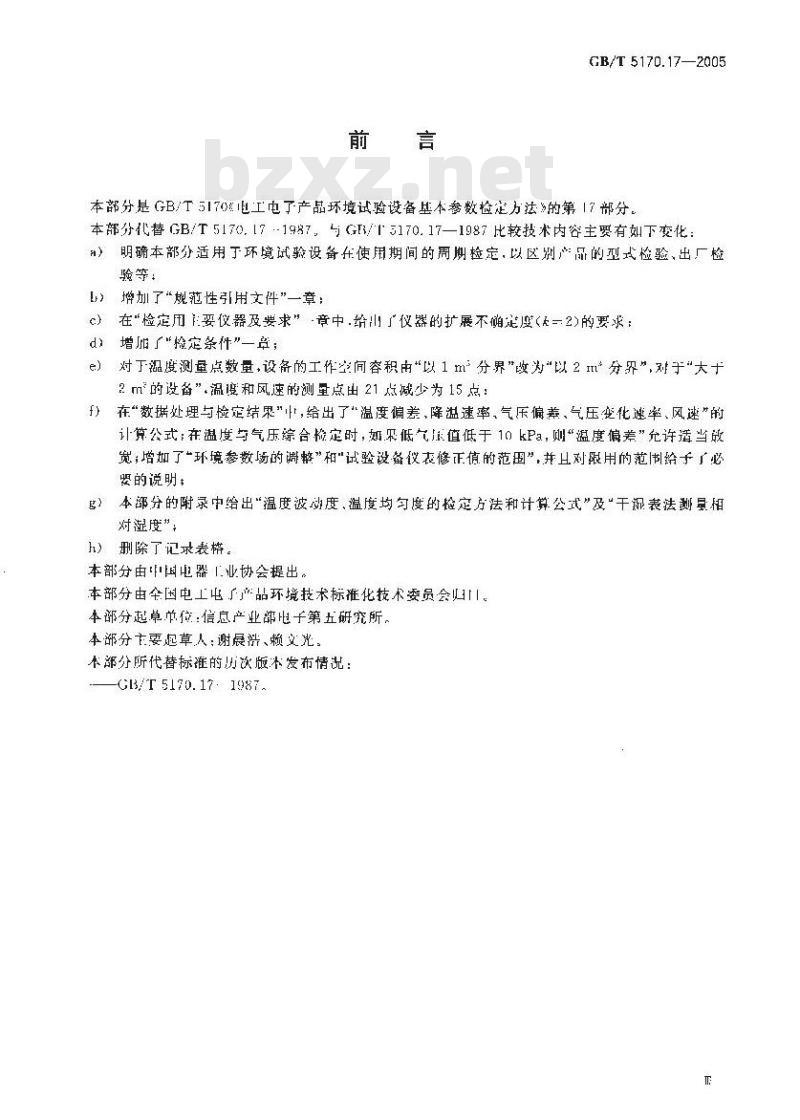

本部分是GB/T5170&电工电了产品环境试验设备基本参数检定方法》的第17部分。本部分代替GB/T5170.171987。与GR/5170.17—1987比较技术内容主要有如下变化：）明确本部分适用丁环境试验设备在使用期间的周期检定，以区别产品的型式检验、出厂检验等：
[增加了“规范性引用文件”一章；e）在“检定用要仪器及要求”·中·给山了仪器的扩展不确定度（一2)的要求：d）增加了“检定条件”一章；
e）对下湿度测量点数量，设备的工作空间容积由“以1m分界”改为\以2n分界\，对于“大于2m的设备”，温度和风速的测量点由21点减少为15点：在“数据处理与检定结果”，给出了“温度偏差、降溢速率，气压偏差、气压变化速率、风速”的计算公式：在温度与气压综合检定时，如果低气底值低于10kPa，则“温度偏差”允许适当放觉；增加了“环境参数场的调整”和\试验设备仪表修正值的范固”，并且对限用的范出给子广必婴的说明：
多）本部分的附录中给出“温度被动度、温度均勾度的检定方法和计算公式”及“干泥表法谢呈相对湿度”
h）删除了记求表。
本部分由中国电器1业协会提出。本部分由全国电工电了产品环境技术标准化技术委员会归。本部分起章单位：信息产业部电子第五研究所。本部分主要起草人：谢晨游、赖文光。本部分所代替标准的历次版本发布情说：GB/T 5170.17:1987.

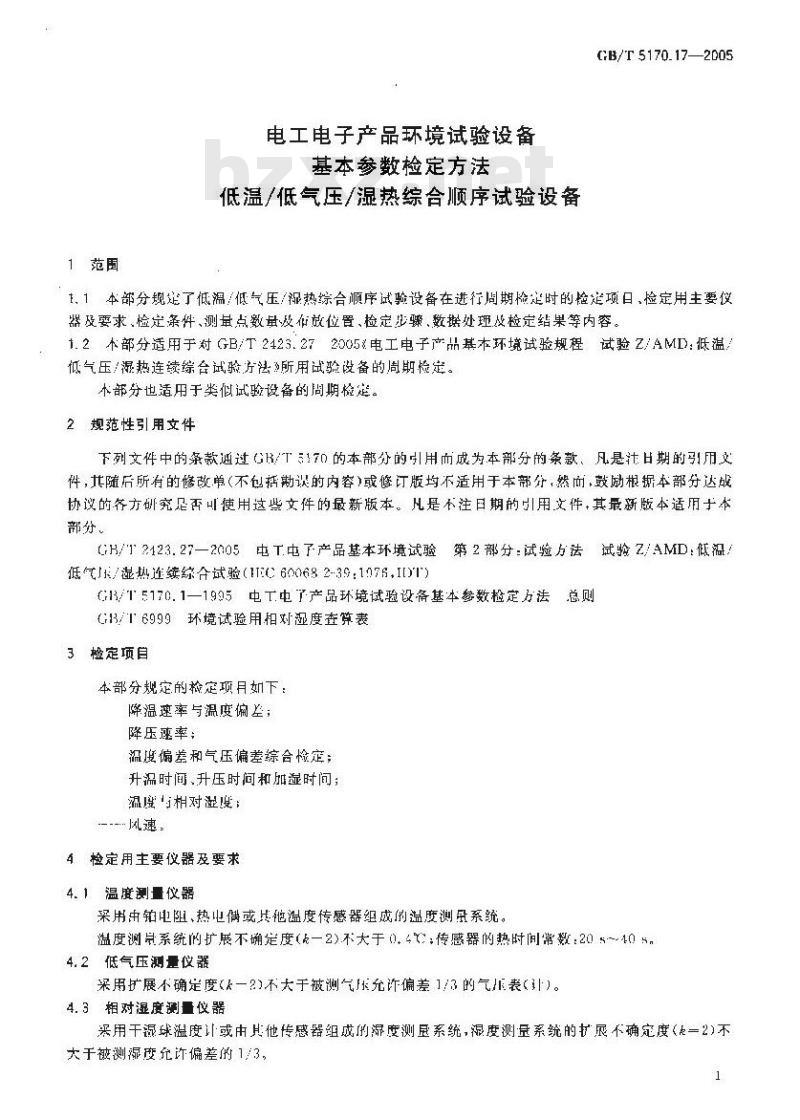

1范围
电工电子产品环境试验设备
基本参数检定方法
低温/低气压/湿热综合顺序试验设备GB/T 5170.17—2005
t.1本部分规了低温/低气压/视热综合顺序试验设备在进行周期检定时的检定项日，检定用主要仪器及要求检定涤件、测量点数量发作放使置、检定据骤数操处现及检定销果等内容。1.2木部分适用于对GB/T2423.272005&电工电子产品基本环境试验规程试验Z/AMI):低温，低气压/湿热连续综合试验方法》所用试验设备的周期检定。本部分也适用于类似试验设备的周期检定。2规范性引用文件
下列文件中的条款通过GB/三170的本部分的叫用而成为本部分的条款。凡是汁日期的引用支件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本部分，然而,鼓励根据本部分达战协议的方研究足否叫使用这些文件的最新版本。凡是不注日期的引用文件,其最新版本适用于本部分。
GB/12423.27一2005电T电了产品基本环境试验第2部分：试验方法试验2/AMD：低温！低气/虚热连续综合试验（1F0600682-39：1076.101)(H3/T5170.1—1995电T电了产品环境试验设备基本参数检定方法总则(G13/T 6999环境试验用相对湿度查算表3检定项目
本部分规定的检定项月如下：
降温速率与温度偏差;
降压率；
温度偏差和气压偏差综合检定；升温时间、升压时问和加湿时间；温度与相对湿度：
风速，
4检定用主要仪器及要求
4.1温度测量仪器
采用中箱电阻热也儒或其他温度传感器组成的温度测母系统。温度测是系统的扩展不确定度(一2)不大于0.4：传感器的热时间常数：205~4054.2低气压测量仪器
采用扩展不确度(一2)不大于被测气压充许偏差1/3的气非表(计)。4. 3相对湿魔测量器
采用干禄球温度计或由其他传感器组成的源度测尽系统，混度测量系统的扩展不确定度(一2)不大于被测禄度允许偏差的1/3
GB/T 5170.17—2005
4.4风速谢量仪器
采用各种风速仪，其感成量不大于0.05m/。5检定条件
5.1试验设备在周期检定时的气候条件，电源条件用水条件和其他条件应符合（GB/15170.1-1995第1章的规定。
5.2受检试验设备的外观和安全要求应符合:B/T5170.1—1995第8章的规定。6测量点数量及位置

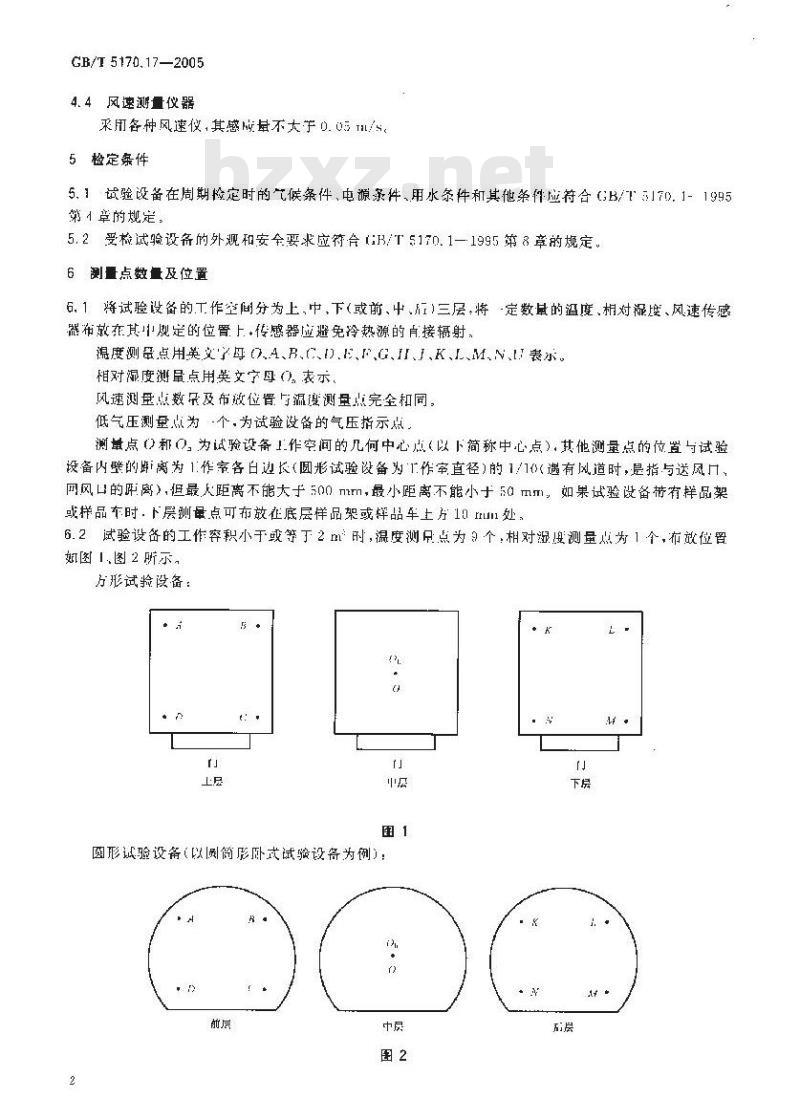

6.1将试验设备的工作空间分为上，中、下（或前、中、)三层，将“定数量的温度、相对凝度、风速传感器布救在其规定的位置上，传感器应整免冷热源的有接辐射，温度测量点用美文Y母O.A、B、C、D.EFG、H、J、K、L、M、N、I表示。相对湿度测鼠点用英文字母()，表示。风速测量点数呆及布效位骨与温整测量点完全和同，低气压测量点为个.为试验设备的气压指示点，测量点（和，为试验设备工作空间的几何中心点（以下简称中心点），其他测量点的位置与试验设备内壁的好离为1.作案各白边长（圆形试验设备为1作室直径)的1/（遇有风道时，是指与送风几同风口的距离），但最人距离不能大于500mm，最小距离不能小于50mm，如果试验设备带有样品架或样品车时：下层测量点可布放在底层样品架或样品车土方10nim处，6.2试验设备的工作容积小于或等丁2m时，温度测尺点为9个，相对湿度测量点为1个，布效位置如图1,图2所示。
方形试验设备：
圆形试验设备（以阅简形卧式试验设备为例）：前后
GB/T 5170.17-—2005
6.3试验设备的工作容积大于2㎡时，温度测试点为15个，相对度测试点为1个，布改位替如图3图4所示：
方形试验设备：
圆形试验设备(以圆简形卧式试验设备为例O
6.4当试验设备上作容积小0.05m或大于50时，可适当减少或增加测量点。6.5根据试验和检定的需要，可在试验设备下作空间增加对慰点的测量.6.6对丁止他形状的试验设备，测量点数量和位置可参照上述规定执行。了检定步骤
7.1布放传感器
按本部分第6章的要求，将一定数量的传感器布放在试验设备工作空问的规定位受1，连接好测星系统。
7.2安装负载
按（:H/T5170.1一1995第7章的规定（或按有关标准的规定）安装负载。7.3检定程序
低温/低气压/湿热练合顺序试验设备检定释序按照图5。7.4降温速率与温度偏差的检定
7.4.1根据试验和检定的需要，选择并设定温度标称值，7.4.2使试验设备降温.在试验设备降的过程中，每5in记录工作空间指示点的温度俏，7.4.3指示点的温度第一次降到标称温度后，稳定1h，然后测量试验设备1.作空间的温度偏差，测量时，每2min记录-一次各测量点的温度,在3min内共测量15次。3
GB/T 5170.17—2305
30或中温
（以高省为准）
（拉定低温值）
需人气压
P（格定年气压值）
记录初验的
温得度慎和
气压值
降蕴速书不超
降源速率
负裁表面温逻曲线
深玉速半不起
过10.Pa/mn
降压速率
儿茹如激，其速
率足以使负费1：
气庆愈
差测试
升温小
加湿试
图5低温/低气压/湿热综合顺序试验设备捡定程序图7.5降压速率的检定
7.5.1根据试验和检定的需要，选择并设定低气标称值负热衣面
有凝通
负载表面
温度曲线
温度和
度测试
7.5.2维持本部分7.1.1所定的拾定低温条件，使试验设备降压，在试验设备降压的过程中，记求试验设备指示点的气从正常大气[低降到标称低气压值的时间t。7.6温度偏差、气压偏差综合检定当指示点的气压降到标称低气压值时，稳定30 i1，懿后对温度和气压同时进行测量，测量时，2 mim 记录一次各点的温,接值和指示点的气压值,在 30 imin 内分别测量 15 次。7.7升温时间，升压时间和加湿时间的检定7.7.1温度和湿度的测量点规定为试验设备的中心点，气压测单点为试验设备的指示点+别将一个表而温度传感器置于负载表面
7.7.2维持本部分.1所规定的检定低气压条件，使试验设备1.作空问的温度均勾上升，上升到30或室内温度(以高肾为准)时.记录中心点的温度从捡定低温上开到设定温度的时间,作为试验设备的升温时间。在工作空间温度上升的同时加湿.其速度要足以在负载表面上结霸；观察负载表面结霜情况，记录中心点的对湿度「升到设定湿度的时间，作为试验设备的加褪时阅。注意记录负载表面的温度，当负载支而温度达到心亡-5℃之问，皮面开始融霜时，使试验没备下作牢问的气压以大致均约的速度上升垒正常大气压,记录指示点气压从检定气压上升到正常大气压的时间：作为试验设备的升压时
7.吕温度与相对湿度的检定
7.8.1温度、相对湿度测量点均为试验设备中心点。7.8.2尚指示点的气乐开到止带大气压中心点温度引到30℃或室内溢度（以高若为准后，课持1b其间每 5 min测量-次中心点的温,识度值。7.9风速检定
7.9.1本测虽在空载和宰温条件下逊行：7.9.2
将风理计的探头置于各谢量点，沿任意方向测量每点的风谨，取H最大值作为该测星点的风述。
8数据处理与检定结果
8.1数据处理
8.1.1数据修正
GB/T5170.17—2005
对所记录的全部测量数据，按测量系统的修正值进行修正：按（B/T6999计算相对湿度值。8.1.2温度偏差计算方法
试验设备作稳定状态下，工作空问各测至点的实测最高益度和实测最低温度与标称温度的上下偏差，即为试验设备作该标称温度下的温度偏差。计算公式如下；ATuxTIN
式中：
ATur TmiTv
温度上偏差.单位为摄氏度（）：温度下偏差，单位为摄氏度（%）；各测量点在30min内的实测最高温度值，单位为摄氏度（C）：各测量点在30min内的实测最低温度值，单位为摄民度（C）标称温度值,单位为摄氏度(℃）注：在检定温度偏差的同时，如果需要检定温度波动度和温度的勺度，别检定方法遵照小部分附录人进行。8.1.3降温速率计算方法
试验设备在降温阶段.溢度变化速率的计算公式如下：V-[ATI/5
式中:
V—.温度变化速率，单位为摄氏度每分钟（℃/min）aT
特5min的温度变化年，单位为摄氏度【）8.1.4气压平均变化速率计算方法试验设备在升降压阶段，平均变化速率的计算公式如下：V. =(PPn)/r:
Y. = (P. -- Pk/t?
武中：
降j(的气压半均变化速率，单位为「帕每分钟（kl'a/min)：升的气压平均变化速率，单位为「帕每分钟（kPs/min）：规定的气压值.单位为千帕(kPa)：F.
标称的压值，单位为于帕（kFa)：t一降时间,单位为分钟(min);
一Ⅱ附问，单位为分钟(min)。
8.1.5综合检定时温度偏差与气压偏差计算方法8.1.5.1综合检定时温度偏差的计算方法温度与气压练合检定附，温度偏差计算方法按本部分8.1.2的规定：注：当低气压标怖值氟干13kPa时温说编可依据有关标准的规定允许效望。8.1.5.2综合检定时气压偏差计算方法(
试验设备在温度和低气的综合稳定状态下，工作空间指示点的实测最高气压值和实测最低气压值与标称气值的上下偏差，即为试验设备在该标称气压下的气压偏差。计公式如下：AP... - P.. - Py
AF'. = I...-P.
GB/T 5170.17—2005
式中：
Pmx气压上偏差.单位为千帕（ka)：APm.n气压下偏差,单位为T帕(kPa)：Pm—指示点在30)nin内的实最高气压值，单位为于帕(kPa)：P——指小点在30mir内的实测最低气压值，单位为F拍（kPa)：P一标称气压值,单位为千帕(k[)。8,1, 6升温时间、升压时间、加湿时间讨算方法按本部分7.7.2的规定，计算出试验设备的升温时间、升压时间和加显时间。8.1.7温度与相对湿度计算方法
按本部分7.8.2记录的实测最高温度和实测最低温度以及实测最高相对湿度和实测最低相对湿度·计算出心点温度与相对避度在1h内的化范需8.1.8风速计算方法
风速计算公式如下：
式中：
1一—试验设备工作空间内的平均风速，单位为米每秒(m/)：各测量点的风速，单位为米每秒（m/s)：测量点数,
8. 1.9数据处理结果
上述各顺数据处理结果应符合（iB/2423.27一2005对温度、相对湿度，气K，降温速率、降压速率、升益时问、升压时问、加湿时间及（:H/\12423.1一2001对风速的要求，8.2检定过程中的处理
3.2.1试验设备环境参数场的调整在检定过程中，如果发现工作空间环境参数上下偏差超出允许偏差值时，应对试验设备环境参数场进行调整。
8.2.2试验设希环境参数指示仪表的修止值一殿不应超过环境参数充许佛差值-并目成在检定报告中注明.
8.3检定结果
8.3.1检定合格的试验设备应发给\检定证书”，8.3.2检定不合格的试验设备应发给“检起结果通知书”。8.3.3当受检试愉设备的个别测量点和个别参数的检定结果不能满是技术指标的要求时，充许适当缩小试验设备的工作守间或检定参数范剧，在缩小居的工作空间或相应的参数范制内，应满是全部技术指标要求，检定结果为限用，发给“检定证书”，同时注明限用范围。A.1检定步骤
附录A
（规范性附录）
温度波动魔、温斑均匀度检定方法温度波动度和温度均匀度的检定与温度偏差同时进行。A.2数据处理与计算
在进行温度偏差计算的同时,计算温度波动度和温度均均度，度波动度计算公式
Tr=(T—T)/2
式中：
AT——溢度波动度，单位为摄氏度(C)：T
GB/T 5170.17—2005
.(A, 1)
-试验设备指示点在30i内的实测最高温度值单位为摄氏度（℃）；试验设备指示点在30tnin内的实测最低温度值，单位为摄氏度（）。A,2.2温度均勾度计算公式
式中：
(Tmx - Timr)/13
温度均句度，单位为摄氏度（）Ar
各测量点在第饮测量的实测最高温度值，单位为摄氏度（）各测量点在第次测量巾的实测最温度值.单位为接氏度（）A.2
GB/T5170.17-2005
H.1干湿表法测量相对湿度的方法附录B
（规范性附录）
干湿表法测量相对湿度
=）由两支型号相同：准确度相等的感温件组成-两支感温,元件之间的距离约2mTT。湿球纱布采用气象用湿球纱布-长约100㎡m。湿球用水是蒸馏水或去离了水，水杯带盖非盛满蒸馏水或去离子水.水杯中水面到湿球底部的距离约为3IT1d
湿球感温元作包扎纱布时，先把手洗净再用清洁水将湿球感温元件洗净，然后用纱布上的效线把布服帖无皱折地包圈在氓球感温元件上·低重叠部分不要超过湿球匾周的1/4：不要扎得过紧+以免影响吸水·并剪掉多余的纱线，(）凝球纱布应保持清洁、柔软和湿润，一般每周更换一次。读出干湿球温度表的差值，利用此差值在相应的湿度查算表中对应下球温度表读数代叫相对f
度消。
梳对显度查算表根握试验设备工作多问内各点的风速而确定。风速的测量是按以下方法尚g)
测定。
B.2风速的测量
）测量点数量及布放位置与相对源度测量点相同，b）将风速计的探头置于各测量点，沿任意方向测量每点的风速，取托最大值作为该测量点的风速，
