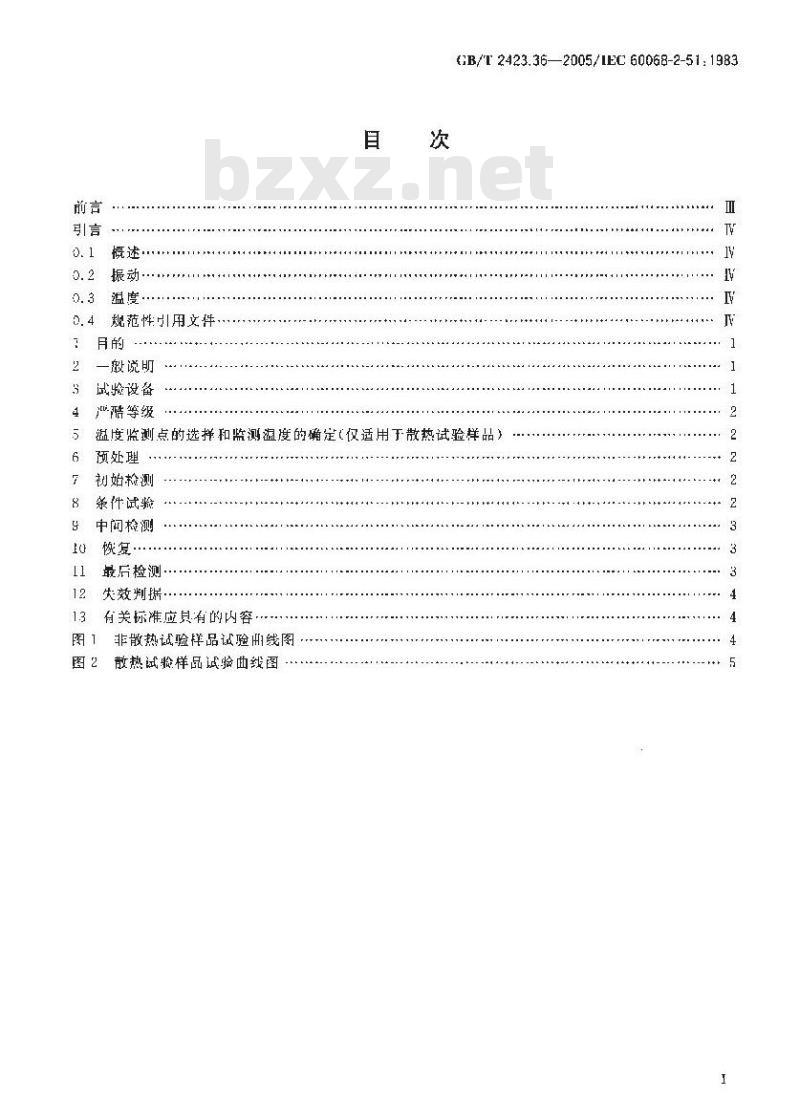

0.2振动··
规范性引用文件
殿说所
试验设备
严-酷等级
GB/T 2423.36—2005/IEC 60068-2-51: 1983温度监测点的选择和监测温度的确定(仅适用于散热试验样品)预处理
初始检测
条件试验
中问检测
恢复·
最后检测
失效判据
有关标准应具有的内容，
非散热战验释品诚验线图
散热试鉴样品试验曲线图

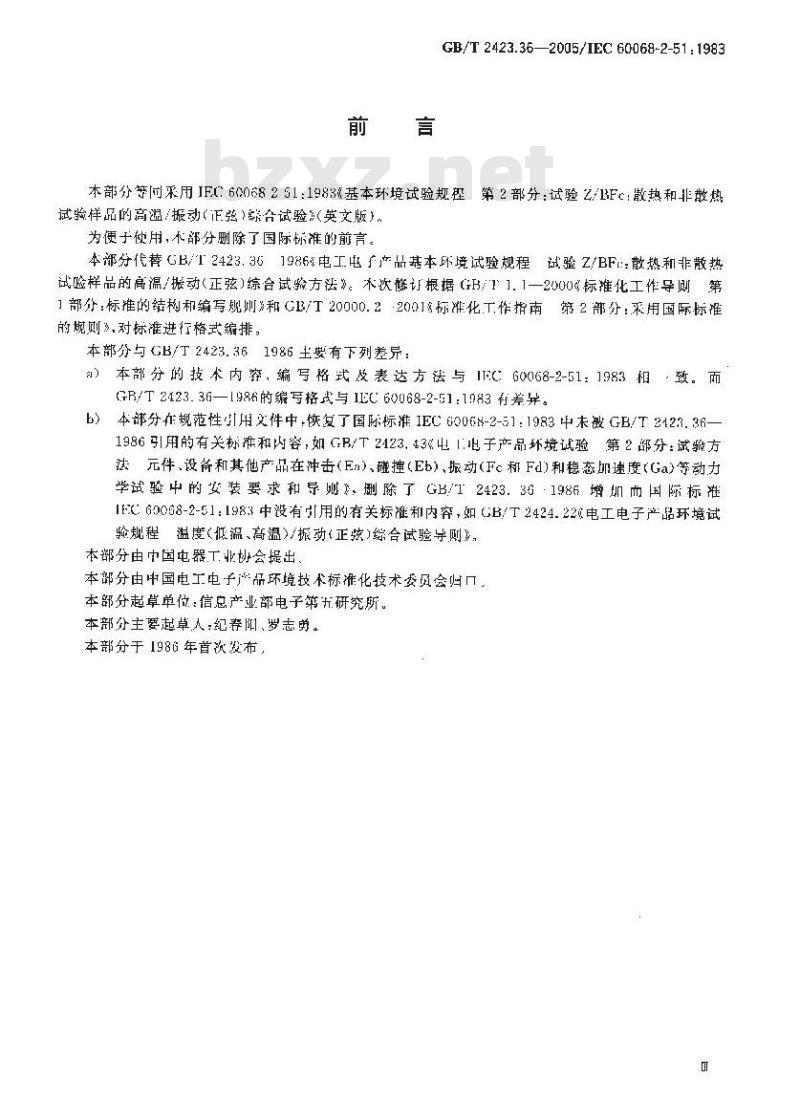

GB/T2423.36—2005/IEC60068-2-51:1983本部分等同采用IFC:60068251：1983《基本环境试验规程第2部分：试验2/1Fc:散热和非散热试验样品的高温/振动（正弦）综合试验（英文版）。为便于使用，和部分删除了国际标准的前言。本部分代替GB/T2423.361986电工电广产品基本环境试验规程试验Z/BF：散热和非散热试验样品的高温/振动（正弦）综合试验方法》。木次修订根据（GH/11.1一2000标推化工作导则第1部分：标推的结构和编写规则》和GB/T20000.22001标准化T作指南第2部分：采用国际标准的规则》,对标准进行格式编排。本部分与GB/T2423.361986±要有下列差异：）本部分的技术内窄，编写格我皮表达方法与ITC600168-2-51：1983相，致。而R/T2423.36—[986的编格式与1EC60068-2-51：1083有差异。b）本部分准规范性用义件中，恢复了国际标准IEC60068-2-51：1983中末被GB/T2123.36—1986引用的有关标准和内容，如GB/T2123.43出1.巴子产品环境试验第2部分：试验方法元件、设备和其他产品在冲击（Fa）、碰撞（Eb），振动（Fc和Fd)和稳态加速度（Ga)等动力学试验中的安装要求和导娜》，删除了GB/12423.3G·1986增如而国际标准1E:60068-2-51：1983中没有用的有关标准和内容，如GB/T2424.22电工电子产品环境试验规程温度（低温、高温)/振动（正弦）综合试验导则》，本部分由中国屯器工业协会提出本部分由中国电工电子产品环境技术标准化技术委员会归口。本部分起草单位：信息产业部电子第升研究所。本部分主要起草人：纪寿阳、罗志剪。本部分于1986年首次发布，

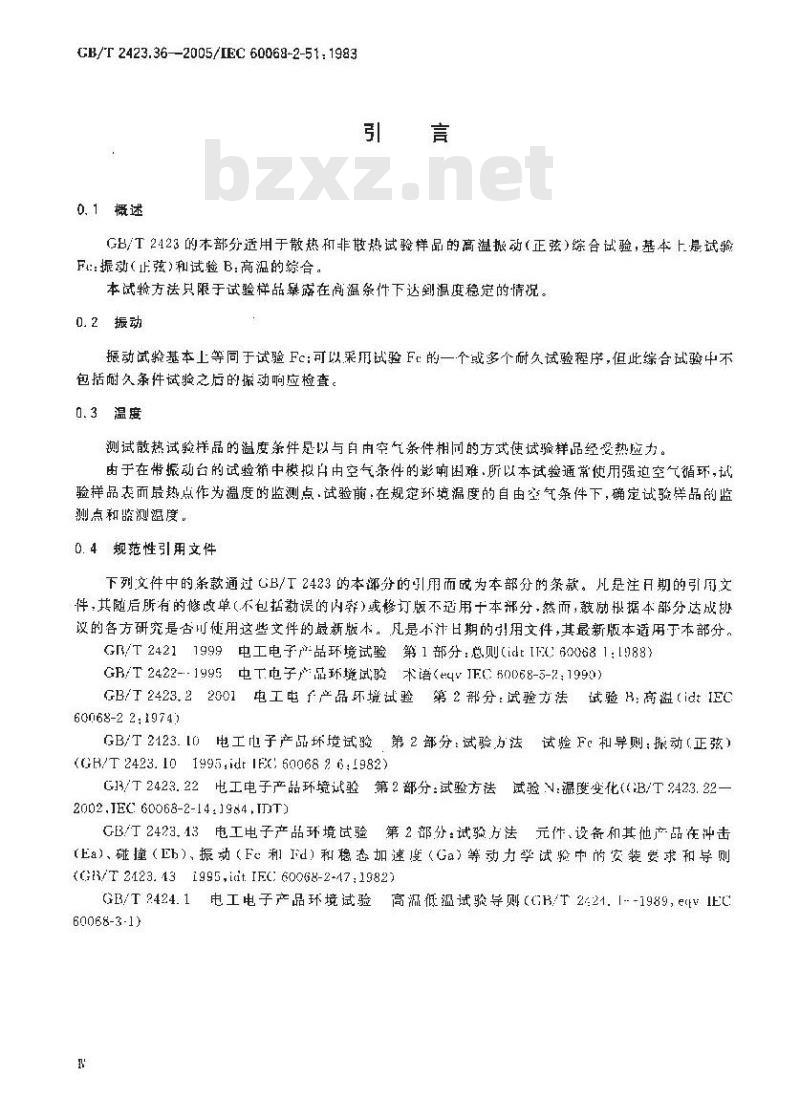

CB/T2423.36-2005/EC60068-2-51:19830.1概述
GB/T2423的本部分适用于散热和非散热试验样品的高温报动（正弦）综合试验，基本上是试验F4:振动（止弦）和试验B:高温的综合。本试验方法只限于试验样品暴露在高温条件下达到温度稳定的情况。0.2振动
振动试验基本上等同于试验Fc：可以采用试验Fc的一个或多个耐久试验程序，但此综合试验中不包括耐久条件试验之后的娠动响应检查。0.3温度
测试散热试验样品的温度条件是以与自由空气条件相同的方式使试验样品经受热应力。由于在带振动台的试验箱中模拟自由空气条件的影响围难.所以本试验通常使用强迫空气循环，试验样品表而最热点作为温度的监测点·试验前，在规定环境温度的自由空气条件下，确定试验伴品的监测点和监测温度。
0.4规范性引用文件
下列文件中的条款通过GB/工2423的本部分的引用而成为本部分的条款。儿是注日期的引月文件：其随后所有的修改单（.不包括勤误的内穿）或修订版不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否川使用这些文件的最新版本。凡是小汁日期的引用文件，其最新版本适用于本部分。GR/T24211999电工电子产-品环境试验第1部分：总则（ict600681:1988）GB/T2422-·1995电T电子产品环境试验术语（eqvIFC60068-5-2：1990)GB/T2423.22001电工电F产品环境试验第2部分：试验方法试验H：高温（idtIEC60068-22;1974)
GB/T2123.10电工子产品坏境试验第2部分：试验方法试验Fc和导则：搬动（正弦）(GR/T2423.101995,idt1Ec:6006826:1982)G13/T2423.22电工电子产品环境试验第2部分：试验方法试验V：温度变化（（B/T242.3.222002.JEC 60068-2-14:1984,IDT)GB/T2423.43电工电子产品环境试验第2部分：试验方法元件、设备和其他产品在冲击（Ea）、碰撞（Eb）、振动（Fc利Fd）和稳态加速度（Ga）等动力学试验中的安装要求和导则(G3/T2423.431995,iit.IFC60068-2-47,1982)GB/T2424.1电工电子产品环境试验高温低温试验导则（GB/T221.1--1989，e{VC60068-3-1)
1目的

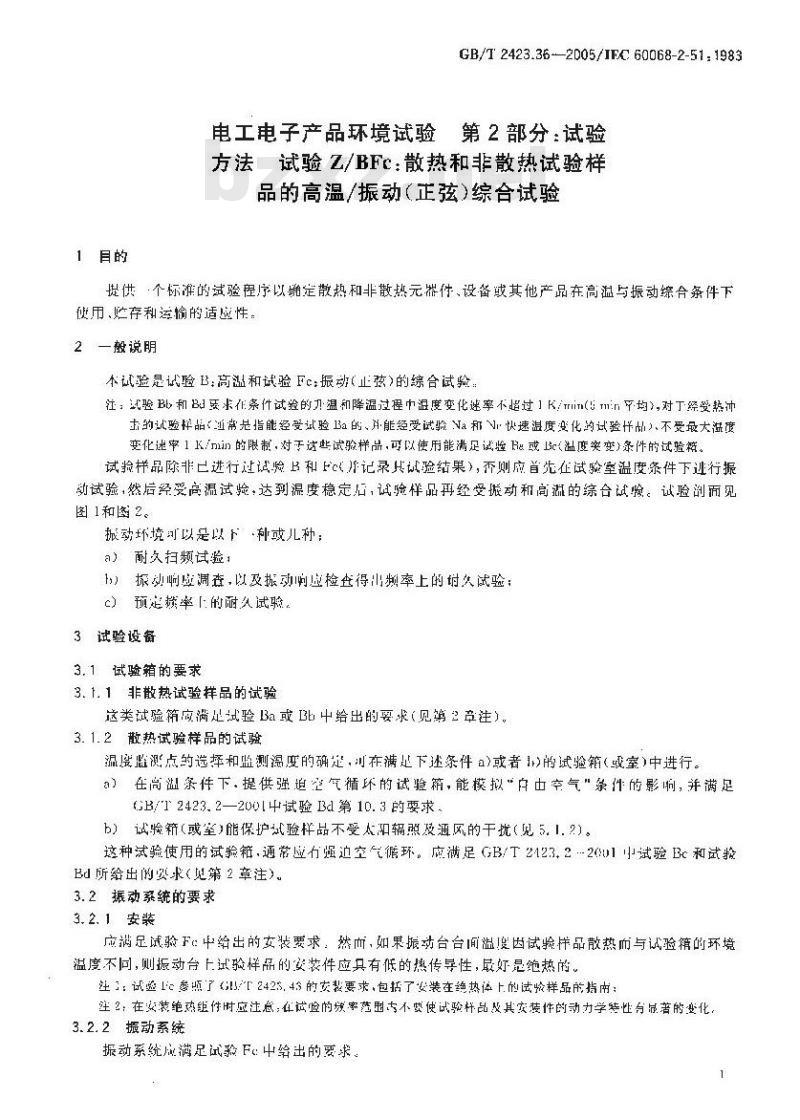

GB/T2423.36-—2005/IEC60068-2-51:1983电工电子产品环境试验第2部分：试验方法试验Z/BFC散热和非散热试验样品的高温/振动（正弦综合试验
提供个标准的试验程序以确定散热和非散热元器件、设备或其他产品在高温与振动综合条件下使用、贮存利运愉的适虚性，
2一搬说明
本试验是试验 B;高温和试验 Fc:振动(止弦)的综合试验江：验Bb和Bu要求在条件试验的刀温和降温过程中温度变化速率不超过1K/min(5min了均），对丁经受热冲击的试验样品<道常是指能经受试验Ba的，并能经受试验NVa和V快速温度变化的试验战）不受最大度变化逆率1K/nin的限制，对于过些试验样品，可以使用能满足试验Be或Lic(盐度突变)条件的试验箱。试验样品除非已进行过试验和Fc所记录其试验结果），否则应首先在试验室温度条件下逆行振动试验，然后经受高温试验，达到温度稳定后，试验样品再经受振动和高温的综台试验。试验剖而见图1和图2。
振动坏境可以是以下-或儿种；
a）耐久扫频试验：
h）振动响应调查，以及报动响应检查得山频率上的讨久试验；c）预是换率「的耐久试验。
3试验设备
3.1试验箱的要求
3.1.1非散热试验样品的试验
这类试验箱应满是试验Ba或B中给出的要求（见第2章注）。3.1.2散热试验样品的试验
温度随点的选择和监剩温度的确定，可在满是下述条件)或者1)的试验箱（或室）中进行。a）在高溢条件下，提供强迫空气循环的试验箱，能模拟“白由幸气”条件的影响，并满足6B/12423.2—200[中试验Bd第10.3的要求b）试验箱（或室）能保护试验样品不受太沿辐照及通风的干扰（见5.1.2)。这种试验使用的试验箱，通常应渠迫空气循环。应满足GB/T2123.22(U1中试验Bc和试验Bd所给出的婴求<见第2章注）。3.2振动系统的要求
3. 2. 1 安装
应满足试验F：中给出的女装要求：然而，如果振动台台间温！因试验样品散热而与试验箱的环境度不同，则振动台上试验样品的安装件应具有低的热传导性，最好是绝热的。注：试1c参点了/2425.4%的索装要求，包括了安装在绝热体上的试验样品的指南：注2：在安装绝鸡组件时应注息：在试险的频率落专不要使试验杆品及其安装件的动力学装性有总著的变化，3.2.2振动系统
振动系统成满足试验F：中给出的要求1
CB/T2423.36—2005/IEC60068-2-51.19834严酷等级
振动幅值、懒率范围和持续时间的严酷等级.应从试验Fc所给引的优选效值中选取，温度应从试验B中所给出的优选数值中选取。
试验样品达到温度稳定时就开始耐久试验。5温度监测点的选择和监测温度的确定（仅适用手散热试验样品）5.1无人工冷却的试验样品
5.1.】使用在高温案件下能模拟“白由空条件”响的试验箱。5.1.1.1将试验样品放进满足3.1.2a)规定的试验箱内并通电。5.1.1.2然后试验箱内的温度调代到相应的试验严酷等级上，并使试验样品达到温度稳定。注：环境温度的定义克（B/T2422·-19054.4；注2，溢度稳定的定义见CB/T242219:2.5，5.1.1.3只要有可能就应按有关标准的规定测定试验样品恭露于用而空气中的最热点，并把它选作温度监测点，记录这点的温度，并确定监测温度。注1：如界试验样品有多种工作方式，可以引起不间的表面温度，监测点和监测温度通常根据产牛最高篇度的工作状您来确定。
注2：确定温度监测点的费用会很高，例如具行短染结构的人型试验样品就是如此，对这种情说·推荐采用有关标准中规定的温度监测点：
5.1.2使用仪在试验室温度下才能模拟\自由空气条件\影喇的试验箱（室）。如果试验箱在高温时不能模拟“口山空气条件”的影响，则可以在试验室温度下使用下述程序选择温度监测点和确定监测温度，
5.1.2.1试验样品应该放进满足5.1.2b)舰定的试验箱（室)内，并通电。5.1.2.2要保证试验样品达到源度稳定。然后确定样品暴既到周用空气中的最热点·并作为温度监测点。
测量该点的温度和试验箱（案）的温度，5.1.2.3用GR/T2423.2一2001附录B的\环境温度校止计算图”确定试验的监测湿度，5.2人工冷却的试验样品
5.2.1一般防护措施、术讲等见试验Bd的对应章条。5.2.2冷却系统与试验箱分开：湿度监测点和监测温度按5.1.1确定，在此情况下不能5..2中的备选方法。
5.2.3冷却系统与试验箱不分开：应按5.2.2选择温度监测点和确定监测温度，所不同的是从试验箱进人试验样品的空气进气点应楚温度监测点，而该点测得的温度应是测温度。6预处理
有关标准可以要求预处理。
7初始检测
有关标准要求叫，试验样品应遇行目检以及电气与机械性能检测，8条件试验
有关标准应规定在试验样品的个轴或几个轴向上进行振动。当在整个条件试验过程中规定作几个向上振动时，应在现定轴向重复整个试验程序。2免费标准bzxz.net
GB/T 2423.36—2005/IFC 60068-2-51:1983如果谢验样装行冷却系统，当诚验样的在条件期间的们一阶段上加电时，要用上冷卸系统如果没有进行试验 F和试验 Fc,或没有记录其试验结果,则应遵循 8. 1 和 8. 2 给出的程序8.1在试验室温度下进行振动试验试验样品安装到振动台上，若有关标准要求时-测对试验样品通电，达到温度稳定以后，试验样品加「规楚量值的振动，若有关标准要求时，则对试验样品进行性能检测。
进行规是的耐久扫频试验，在规是的频率范同内进行饮扫频循环。在娠动应检查所得频率上进行规定的耐久试验，应在娠动啊应检香期问，进行规定频率范闹的一次扫频循环，共娠隔底雨振动响应检否所得频率上的耐久试验来确定。注：为了化高温时的振动响应查则可作试验空温度下研究与归娠试验有关的振动阿应在预定赖率上进行规定的耐久试验时，应在预定的频率上保持规定的振幅，但持续时间要比规定的试验持续时间短
8.2无振动的高温试验
8.2.1非散热试验样品的试验：试验箱的温度要升高到规定的值，其持续时间要使试验样品达到温度稳定。
8.2.2散热试验样品的试验：试验样品通电，试验箱的温度升高到使监测点温度达到第5章所确定的监测温度2℃内。
8.2.3如有关标推要求，叫在达到溢度稳定后进行性能检测。注：如果试验伴品有多种工作方式;可引起不问同的表面湿度·则功能检测应在引起监测点最高温度的工作方式下进行。
8.3温度/振动综合试验
8，3.1按8,2试验样品达到温度稳定以后按舰定录级和待续时间进行娠动，美标准应舰定在本试验期间-试验样品是否通电和「作。多，3.2行关标准应规定必须采用试验Ic的试验程序。a）久扫频试验1
）由振动响应检查所得到的颊率上的耐久试验，这就要求在耐久条件试验之前·必须进行振动响应检查：在条件试验结束时不要求做振动响应捡查，但以推荐做此试验，在此情况下，试验样品的有关标谁应说明这一点：在耐久条性试验期间，激励频率必须调整，以保证得到最大的响应；
）预定频率上的耐久试验。
证：如典有关标准要求试验样品进行一系列不尚“T.作方式的运行，这些运行会引起不同的表面温，测环境温度应保持在8. 2所教述的试验部分所泌到的级上..8.3.3然后停止振动，如试验样品在条件试验期间是通电工作的，此时应切断电源。试验样品应保座在试验箱里·温度应缓慢降低到试验用标准大气条件温度范围内的某个值。最后：试验样品底在试验箱内或按有美标准的规定经受恢复程序。9中间检测
见试验B，
10恢复
见试验。
11 最后检测
按有标的要求，对试验样品进行日检和电气，机械性能检测：GB/T2423.36-2005/IEC60068-2-51:198312失效判据
失效判据应由有关标准规定。
13有关标准应具有的内容
当有关标证包括本试验时，必给出试验和试验F所要求的以下细节：温度变化速率:窦变(试验 Ha或 Hc)或渐变(试验 Bb 或 Bd).见第 2 章。h
安装和支撑的细节，见爷,2.1，严酷等级：温度，振幅，试验持续时问和频率范用或预定频率，见第1章。预处埋，见第6章。
初始捡测，见第7章。
振动的轴向，见第8章。
条件试验期间试验样品的状态，见第8章?8，1和8.3.1.性能检测,见 8. 1 和 8, 3, 1 ~动试验程序（耐久扫频试验，在响成频率1的耐久试验，在预定频率上的耐久试验）.见3.3.2。注：见8,3.2b)所允许的选择,厅案。12
非标准的恢复：见第10章。
条件试验期间的捡测和负荷,见第9章最后检测,见第 11 章。
失效判据,见第 12 章,
试验（环境）
试验书报度
外观检查和
性能检消
7初试检测
试验样品的表面温度
试验指环境湿度
*\间尬测（见第11年）
条作试验
试验持效时间
图1非散热试验样品试验曲线图
10快复
alh --
11最后检测
试（环境）
试验室益度
试验杆品通电
外观按查和
性能检测
选择监测点和
确定监测温变
试验样品的面泄度
认验鞘坏境器度
中间检测 (见势[1 章)
!7韧始
CB/T 2423.36—2005/1EC: 60068-2-51 19838年件试验
试验持续时间—
图2散热试验样品试验曲线图
10恢克
量店检测
