【国家标准(GB)】 彩色扩印冲洗机

1CS 37.040. 10

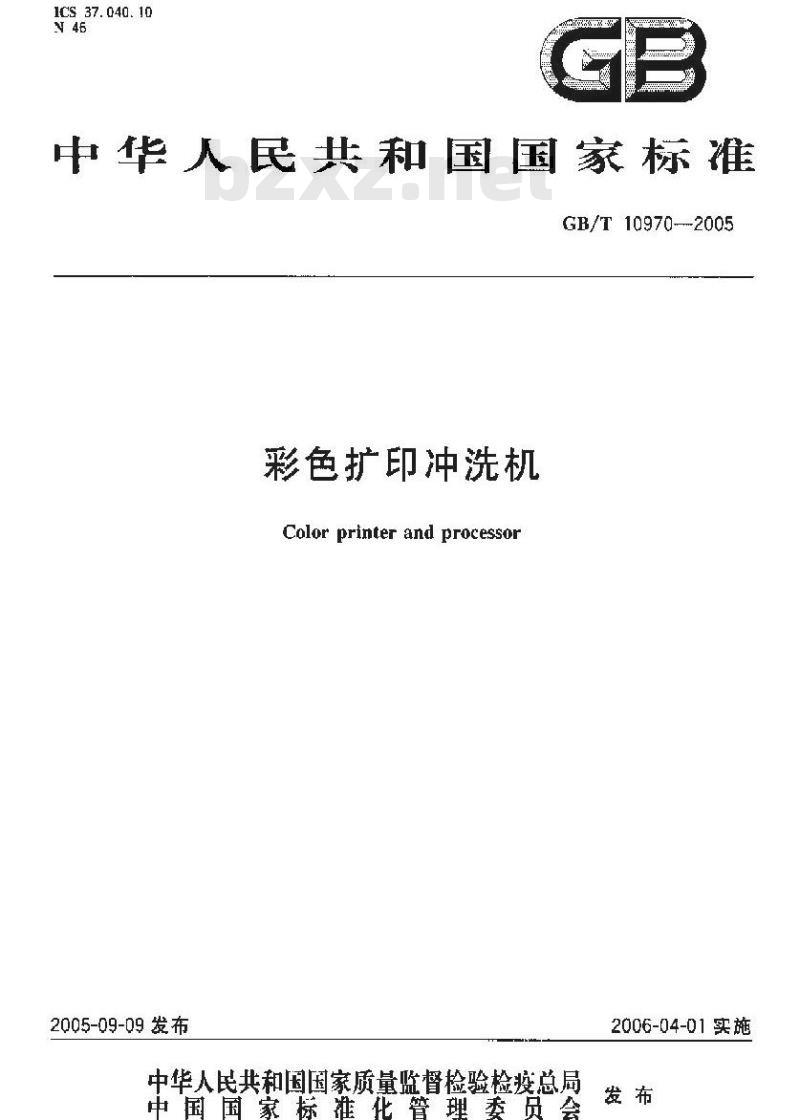

中华人民共和国国家标准
GB/T10970--2005
彩色扩印冲洗机
Color printer and processor
2005-09-09发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2006-04-01实施

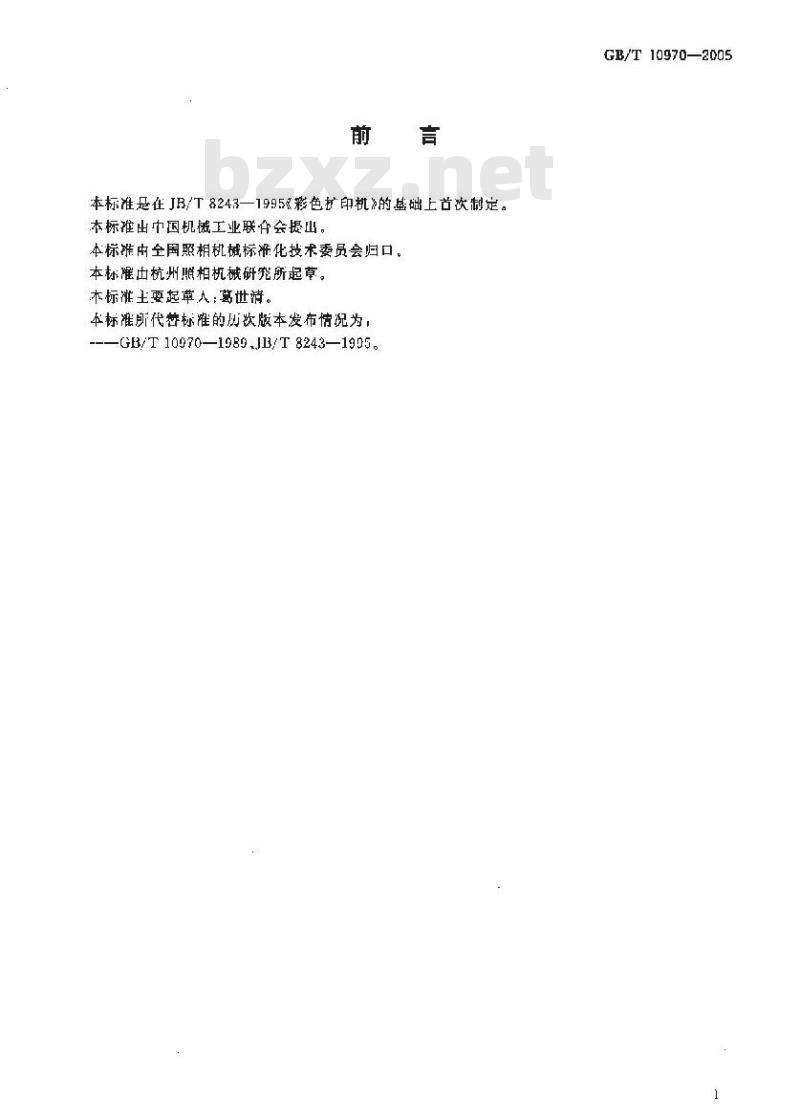

本标准是在JB/T 8243一1995&彩色扩印机》的基础上古次制定。本标推出中国机械工业联会提山。本标准中全国照相机械标准化技术委员会归口。本标雁山杭州照相机械研究所起草。本标滩王要起草革人;葛世清。
本标准所代替标准的历饮版本发布情况为，GB/T10070—1980,,IB/T8243—1905GB/T10970—2005

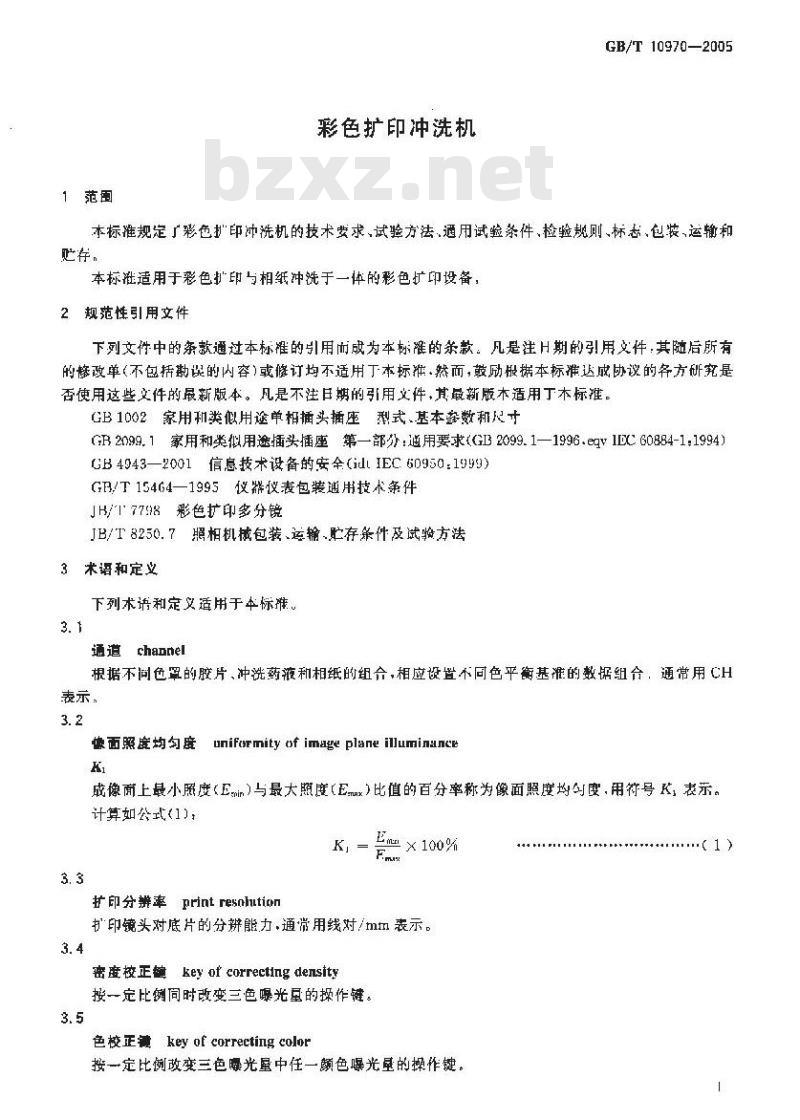

1范围
彩色扩印冲洗机
GB/T10970—2005
本标推规定广彩色护印冲洗机的技术费求，试壁方法.用试验条件，检验规则、标志，包装，运输和贮存，
本标适用于彩色扩印与相纸冲洗于一体的彩色扩印设备，2规范性引用文件
下列文件中的条款通过本标罹的引用而成为本标准的杀款。凡是注H期的引用文件：其随后所有的改单（不包括勘误的内容）或修订均不适用于本标准.然而，鼓励报据本标准达成协议的各方研究是否使用这些文件的最新版本。凡是不注日期的引用文件，其最新版木适用丁木标推。心B1002家用和类似用途单相插头插座型式，基本率数和尺于GB2099.1家用和类拟用途插头插座第一部分：通用要求（GB32099.1—1996.eqV1DC60884-1:1994）GB4943—2001信息技术设备的安全iIEC60950：1959)GB/T154G4—1995仪器收表包装用技术条件JH/T7798彩色扩印多分镜
JB/T8250.7照相机械包装、运输-贮存条件及试將方法3术语和定义
下列术语和定义适用于平标推。3.1
通道channel
根据不同色罩的胶片、冲洗药液和相纸的组合，相应设置不同色平衡基准的数锅组分：通常用CH表示，
像面照度均匀度uniformity of image plane illuminanceKi
成像面上最小照度（Enin)与最大照度(Emx)比值的百分率称为像面照度均句度，用符号K，表示。计算如公式(1)：
扩印分辨率Print resohution
E×100%
护印镜头对底片的分辨能力，通常用线对/mm表示。3.4
密度校正键keyof correctingdensity接一定比例同时改变三色曝光垦的操作键。3.5
色校正键key of correctingcolor按一定比例效变三色曝光量中任一颜色曝光量的操作键。（1)
GB/T 10970—-2005

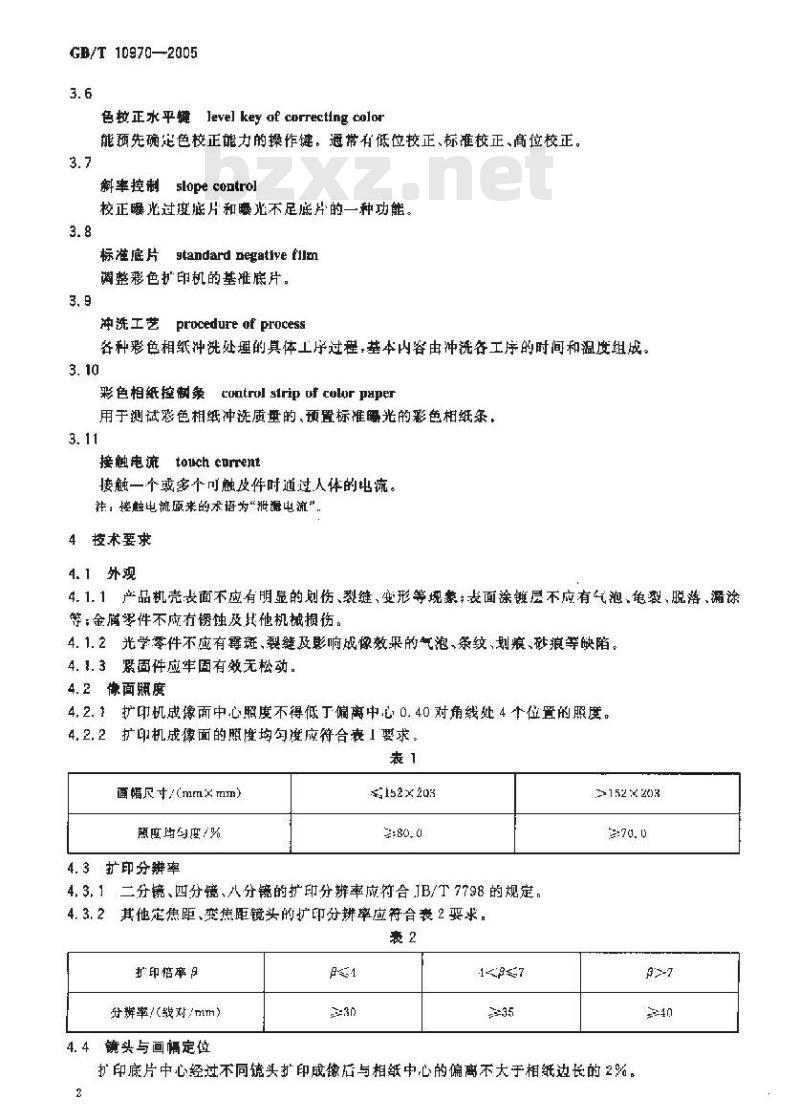

色较正水平巍 level key of correcting color能预先确定色校正能力的操作键。通带有低位校正、标谁校正、高位校正。3.7
斜率控制 slope control
校正暖北过度滨片和嚼光不足底片的一种功能。3.8
标准底片 gtandard negative film调整恶色扩印机的基准底片。
冲洗工艺procedure of process各种彩色相纸冲洗处理的真体工序过程，基本内容由冲洗各工序的时间和温度组战。3.10
彩色相纸控条control strip uf color paper用于测试恶色相纸冲洗质量的、预置标雄瞻光的彩色相纸条，3.11
接触电流touch eurrent
接触一个或多个可触改件时道过人件的电流。法：接触电流原来的术语为“泄爆电流”4技术要求
4.1外观
4.1.1产品机壳支面不应有明显的伤、裂缝、变形等现繁：支面涂键层不应有气泡、龟裂、脱落、漏涂等：金屑琴件不应有锈蚀及式他机械损伤，4.1.2光学零件不应有露斑、裂链及影响成像效果的气泡、条纹、剃痕、砂痕等缺陷。4.1.3紧固件应牢固有效无松动。4.2像面照度
4.2.1扩印机成像面中心照度不得低丁偏离中心0.40对角线处4个位置的照度。4.2.2扩印机成像面的照度均勾度应符合表1要求。表1
面幅尺寸/（mmxmm）
照度匀度/路
4.3扩印分辨率
#152×203
4,3,1二分镜、四分镜、八分镜的扩印分辨率应符合JB/T 7798的规定，4.3.2其他定焦距、变焦距镜头的扩印分辨率应符合表2要求。囊2
扩印倍率9
分辨率/（毁对/mm）
4.4镜头与画幅定位
152 X 203
扩印底片中心经过不同镜头扩印成像后与相纸中心的偏离不大于相纸边长的2%2

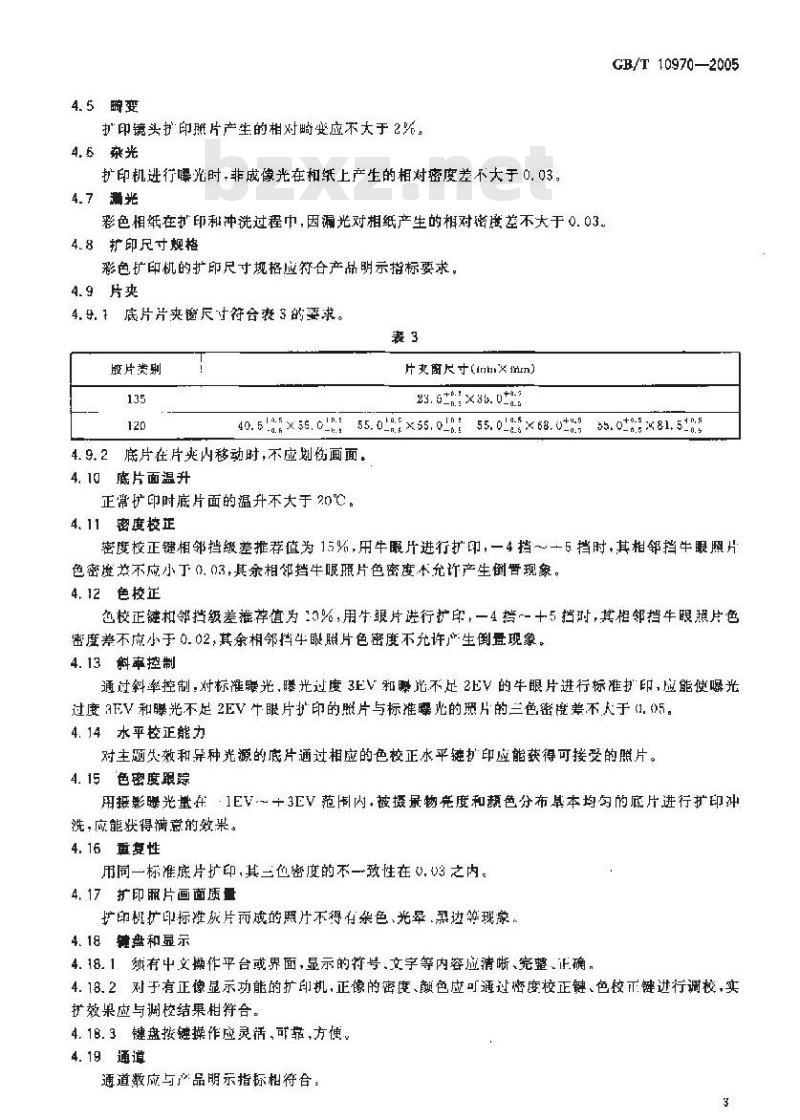

4.5响变
护印镜头护印照片产生的相对畸变应不大于2呢。4.5杂光
扩印机进行曝光时,非成像光在和纸上产生的相对密度差不大于0,03，4.7澜光
彩色相纸在印和冲洗过程巾，因漏光对相纸产生的相对密避差不大于0.03.4.8扩印尺寸规格
彩色扩印机的扩印尺寸规格应符合产品明示指标要求。4.9片夹
4, . 7底片片夹齿尺过符合表 3的要求。表3
胶片类别
片夹尺寸（inhXmn）
23.6±:X8b.0*9.3
GB/T 10970—2005
40.51afx55.010: 55.0*rx55.00 55.018gx68.0**:955.08:x81.510.54.9.2底片在片夹内移动时，不应划伤画面，4. 10 底片面温升
正常扩印吋底片面的温升不大于20℃。4.11度校正
密度校正键相邻挡级差推荐值为1%，用牛眼片进行扩印，一4挡～一5挡时·其相邻挡牛眼照片色密度老不应小丁0.3，其余相邻挡牛限班片色密度本允许产生倒现象。4.12色校正
色校正键机挡级差推荐值为13%，用生眼片进行扩印，一4搭--十5挡时其相邻挡牛眼照片色密度差不应小于0.02,其余相邻挡4眼照片色密度不允许\生倒量现象。4.13：料率控制
通过斜率控制：对标准哦光，曝光过度3E和瞬比不足2EV的牛眼片进行标准护印，应能使曝光过度 aEV和光不足2EV牛眼片扩印的照片与标准曝光的照片的兰色密度差不,人于(1, 5。4.14：水平控正能力
对主题失效和异种光源的底片通过相应的色校正水平链扩印应能获得可接受的照片。4.15色密度跟踪
用摄影赚光量在·1EV~+3EV范围内，被摄景物亮度和颜色分布草本均匀的底片进行扩印冲洗，应能状得满意的效果。
4. 16重复性
用同一标准底片扩印,其三色密度的不一致性在0. 03之内。4.17扩印照片画面质量
坑即概扩印标雄嵌片两成的照片不得有杂色、光晕，黑边等现象。4. 18键盘和显示
4.18.1须有中文操作平台或界面，显示的号.文字等内容应清晰、完整正确，4. 18.2对于有正像显示功能的扩印机,正像的密度、颜色应可通过密度校正键、色校正键进行调校,实扩效果应与调校结果相符合。
4.18.3键盘按链操作应灵活，可靠，方便4.19通道
通道数应与产品明示指标相符合：3
GB/T 10970—2005
4.20扩印和冲洗能力
扩印和冲选的能力应符合产品明示指标要求。4.21相纸输片机构
4.21. 1输片稳定性
柑纸输片机构不应使指纸产4划伤、磨毛等现象，连续输片总长175m相纸小应有卡片,随片和追尾现象。
4.21.2输纸精度
采用先切后扩印的彩色扩印机，当设定输纸长度小于100mm时，实际输纸长度与设定输纸长度的误差应不大于1mm，其他情况下，实标输纸长度与设定输纸长度的误差应不人于1.0%，呆用外裁切机构的彩色扩印机，输纸机构不应使画幅之间产生重叠，其面幅间隔应不大丁2 nm。4.22裁切机构
裁划照片位置应正确，差错率不大于2%，不应有毛过，裁切相纸两过领平行，相垂直度误差小于 0. 5 mm(3 R照片)。
4.23分类机构
照片分类应准确无误。
4.24冲洗工艺
彩色相纸冲洗机应严格遵循设计预置彩色相纸冲洗工艺要求，4.25彩色相纸冲洗控制性能
如采用RA-4工艺,相隔24 h冲洗的两条相纸控制条的控制极限值和一致性应符合表1要求(其他工艺，控制极限参照相应的要求执行）表4
控制种奠
一-白快的密度值，称为东零值，D-min-
高密度色块的密度值
一低密度色块的密度值；
RP-—黑快的密度值。
4.26循环搅拌与过滤
控制极限
彩色相纸冲洗机应有药液循环缆拌和过滤装置。4.27药液扑充量误差
按规定计量补液，其误差不人于5%。4.28淮漏
各种冲洗液槽及管道系统不允许有渗漏现象。4.29噪声
平均工作噪声应符合表5要求。
控制敏性
额定功率W/KVA
噪/ARtA)
4. 30 防锈,防脑
制作材料应能荫锈或做防锈处理，冲洗液精能耐冲洗滤的腐蚀。4.31报宽
4.31.1对过温、低液位须有报警信号。4.31.2其他报警信号应工作正常。4.32风机
各部位风机应工作止常。
4.33电气安全性能
4.33.1接触电疏
GB/T 10970-2005
接触电流应不大丁3.5m1A或0.75mA/kW(按设备的额定输入功率计算），二者中取较大者，但最大不超过 5 tnA。
如果设备带石无线电干扰滤波器，则上面规定的值加估。4. 33.2抗电强度
设备导电部件与不导电部件间的绝缘强度应能承受 50 Hz 或 f0 Hz.,！ 500 V 正弦变流电压 1 inin不击穿。
4.33.3接地性能
接地接线端子应能耐腐蚀，接地接线端子或接地接触件与需要接地的零部件之问的迁接电阻不应大于0.1n。
4.33.4安全保护
危险部位应有明显警告标志，并应有防触电等保护措施。4.34插头与电源线
4. 34.1插头必领符合 GB 1002,GB 2099.1的规定4.34.2电源线应采用双重绝缘线，其公称截面应满足负载要求。4.34.3电源线的引出孔应光滑，并加有绝缘护套。4.34.4电测线不得有损伤并不易被拉脱。4. 35其他人工暂能
彩危减印系统如还有基他入工望能应符合说明书和其偿技术资料规定要求。5试验方法
5.1外观
目视检查。
5.2像面廉度
5.2.1将照度计的探测头分别置于成像面中心和偏离中心0.40对角线处的5个位置，检查中心照度是否比其他4个照度高.
5.2.2取5个照中的最小照度除以最大照度，计算出照度均句度，5.2.3测悬时，照度计量程应达到0.011x探头直径不大于10mm，照度计精度在4%之内5. 3扩印分辨率
用扩印镜头对分辨率板进行多扩印，然后经正常冲洗成照片，用适当倍宰放大镜判读。5
GB/T 10970—2005
镜头与画辆定位
用图1所示的定位底片进行扩印，然后用卡尺测景底片中心成像以后在画懈中的位置，分别计算其与画幅中心横向与竖向的偏差，并分别除以相纸各边长，检查是香在2%以内，17.5mm
5.5醇变
对畸变测试片进行扩印，用卡尺分别测量0.8视场矩形关高最大值与最小值，分别计算两者之差，然后除以客自平均值，即为0,8规场的相对畸变值。5.6杂光
用图2、图3，图4三种杂光测试标板分别进行正常扩印，然后不爆光输片3张一起进行止带冲洗用密度计测量杂光溯试标板扩印照片不应噪光部分的密度与完全未曝光照片的密度差。测定用密度计的五复情度纳在0.01以内，
未螺光已冲洗片基
来暖光巴净洗片瓶
不透光
不透光
末晖光己冲默片式
不透光
5.7漏光
GB/T 10970-2005
用光强不低于100001x的光照射扩印机四周10mi1，然后在100001x光照射下输送1张最人尺寸未爆光相纸，相纸冲洗出来后日视无漏光现象，如果口视有漏光现象，则用反射密度计测量满光密度悬否大于0.03。
5.8扩印尺寸规格
扩印后用卡尺满量检变是否与要求符合。5.9片夹
5. 9. 1底片夹片窗尺寸
用卡尺测量。
5.9.2片门对底片的划伤
日测底片在片门处移动时,底片有古划伤5. 10 底片温升
扩印机正常扩印 5 min 后,用热电偶温度计测量正常睡光底片面的温度,然后减去环境温度，5.11密度校正
密度校正键的相邻挡级差设定为15%，用牛眼片中的标准灰片作标准曝光，然后依次按下各密度链进行护印，通过问一标准冲洗成照片，用重复精度在0.01之内的密度计定照片的密度值。试验时，色校正链和其他各专用组合键置子标准(V)挡，并来用同一卷相纸：测量点位置应相对应。
5.12色校正
颜色校止键的相邻挡级差设定为10%，用牛眼片中的标准灰片作标准滕光，然后依次按下各颜色校正键进行扩印，通过同-一标准冲洗成照片，川单复精度在0.01之内的色密度计测定照片的色密度值。试验时，在按下某一种色校正键时，其余两种色校止键及密度链和其他各专用组合链都置丁标准(N)挡,并采用同一卷相纸。
扩印时其他各校正键置于V挡,测虽时测量点应对应。5.13斜率控制
用标准曦光曦光过度3EV和曝光不足2EV的牛限片进行扩印，然后通过标准冲洗后与技术要求进行比较。
扩印时，只允许迹行斜率校正、其余校正链都置于N挡，测量时，色密度让的重复精度须在0.01之内，测量点虚相对应。5.14水平校正能力
对颜色十题失效的底片用低位校正键进行扩印，对摄影光源色温差产生的底片用高位校正键进行扩印，通过标准冲洗成照片，且视评价应能接受。5.15色密度跟踪
用摄影曝光量在一1FV~·十3FV范围内，被摄策物亮度和颜色分布基不均勾的底片进行扩印冲洗，耳视评价。扩印时各校正链都胃于N挡。5. 16重复性
用牛眼片连续扩印5张，作同时通过标推冲洗成照片，重复精度为0.01的密度计分别测量其二色密度，求片密度差，扩印时应处于任一操作状态下，5.17扩印照片画面质量
目查。
5.18忧盘和显示
日现检查。
GB/T 1097Q—2005
5. 19通道
操作检查。
5.20扩印冲洗能力
用计时器测量连续扩印冲洗10张照片的时间，然后换算成扩印冲洗能力扩印用的底片应为标推曝光的标准底片，扩印冲洗后所得照片效果应基本正常。5.21相纸输片机构
5.21.1输片稳定性
在正常工作情况下，扩印冲洗各种规格总长175m相纸，目视检查。5.21.2输片精度bzxZ.net
用卡尺测量输纸长度或画幅间隔。5.22数切机构
统计裁切照片差错率是否在标准规定范围内，并用角尺和卡尺测任一照片两边的垂直度。5.23分类机构
按不同张数进行分类10次，视检查。5.24冲洗工艺
5. 24.1冲洗药滤温度
在正常工作状态下，用精度为二级，示值为0，1℃的温度计测量各种药液（可用清水代样）的温度、每隔4h测量1次，！测盘2次，每次测量选2个以上不同位置点逐点测量均应符合工艺要求。5.24.2冲洗工序时间
用秒表测蛋相纸上某一位骨，从人某一工序液面到进入下一T序液面为止所运行的时间。共测2软均应符合工艺要求，
5.25相纸冲洗控制性能
在正常工作状态下，相隔24h冲洗两条相纸控制条，然后用及射密度计测量白坎（D-min），高密度块（HID）、浅密度块(LD)，照块目视检查循环泵工作是否正常，有无过滤装置、5.27药液补充课差
用量杯测量5次，取其平均值应能满定规定要求。5.28潘漏
法药获或消水，开机8h后目测利手感检查。5.29噪声
在彩色扩印机和相纸冲洗机都正带工作的状态下，用精密声级仪距离机器】m和离地而1m处进行测章，量点为设备前后左右4点，然后求其算术平均值。测量时环境噪声应低于总唤声的10dB以。
5.30防锈、防脂蚀
目视检查。
5.31报督
人为超温2次，降低液位2次，检查有否报警，其他报警进行实际操作检在。
5.32风机
目视检查。
5.33电气安全性能
5.33.1接触电流
GB/T 10970--2005
按GB4943一2001中附录D规定的测量仪表来进行，或者用能得出相同试验结果的任何其他电路。
5. 33. 2 抗电强度
在电源输人端和接地端之间加50Hz、1500V正弦交流电压】min，检查是否击穿。5.33.3接地性能
5.33.3.1目测检查接地接线端子的螺钉及锁紧装置。5.33.3.2测量设备的接地接线端子或技地接点和易接触金属孕部件之间的电压降，然后根据电压降和电流计算出电阻值
5.33.4安全保护
日视和方用表检查。
5.34插头与电线
通过目视和查验有关资料,检查其甚否符合技术要求。5. 35其他人工智能
实际操作检，
6 通用试验条件
6.1环境条件
坏境温度为15℃--25℃，相对湿度不人于75%6.2明室照明标准
明室照明标准在501x~-2001x，
6.3电源紊件
交流电220V(1二2%),50 Hz。
7检验规则
7.1出厂检验按本标推全部项目进行全检或抽检。7.2技术要求中的4.8、4.13.4.14.4.19、4.20、4.25.4.34、4,35可作抽检外，其余应全检。有以下况之一时，必须进行型式验·型式试验应按本标准全部项目进行检验：H）新产品试定型鉴定：
b）如结构、材料、工艺有较大改变而可能影响产品性能时；正常生产一年时
d）产昆长期停产,恢复生产时，8 标志、包装、运输和贮存
8.1标志
产品应有下列标志：
孔）商标产品名栋，型号制造厂名称：6）山厂编号、制造日期：
c）电源性质AC或～：
）额定电正：V
额定频率，Hz
额定输人功率研,或额定中流，AGB/T 10970—2005
应符合GB/T15464
41995的规定
3运输和贮存
应符合IB/T8250.7的规定
