中华人民共和国进出口商品检验行业标准SN/T0186—93
进出口商品重量鉴定规程
流量计计重
Rules for the weight survey of import and exportcommodities-Weightbyflowmeter1993-11-04发布
1994-01-01实施
中华人民共和国国家进出口商品检验局发布中华人民共和国进出口商品检验行业标准进出口商品重量鉴定规程
流量计计重

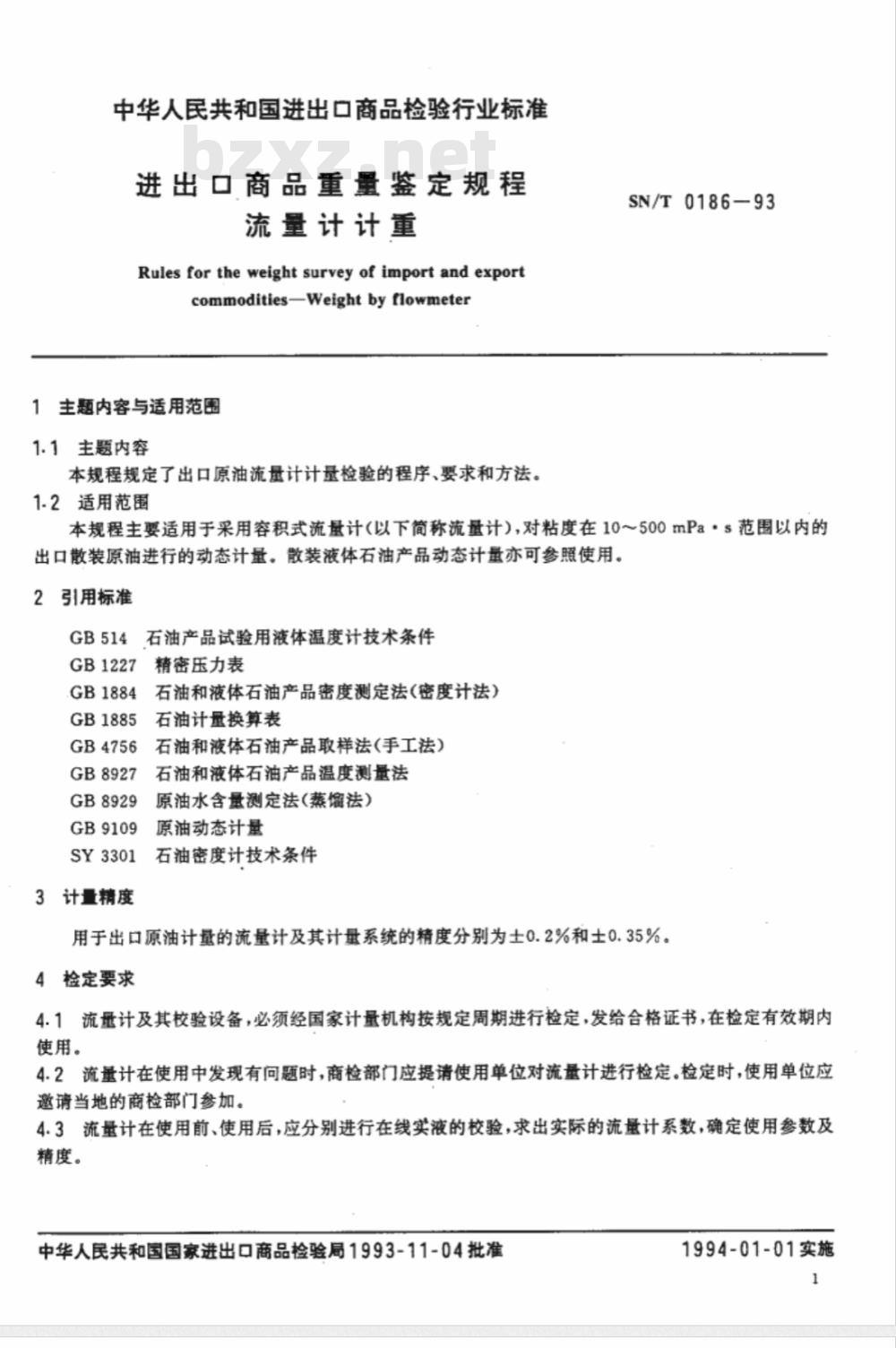

Rules for theweight survey of importand exportcommodities-Weightbyflowmeter1主题内容与适用范围
1.1主题内容
本规程规定了出口原油流量计计量检验的程序、要求和方法。1.2适用范围
SN/T0186-93
本规程主要适用于采用容积式流量计（以下简称流量计），对粘度在10～500mPa·s范围以内的出口散装原油进行的动态计量。散装液体石油产品动态计量亦可参照使用。2引用标准
GB514石油产品试验用液体温度计技术条件精密压力表
GB1227
GB1884
GB1885
GB4756
GB8927
GB8929
GB9109
SY3301
3计量精度
石油和液体石油产品密度测定法(密度计法）石油计量换算表
石油和液体石油产品取样法（手工法）石油和液体石油产品温度测量法原油水含量测定法(蒸馏法）
原油动态计量
石油密度计技术条件
用于出口原油计量的流量计及其计量系统的精度分别为士0.2%和0.35%。4检定要求
4.1流量计及其校验设备，必须经国家计量机构按规定周期进行检定，发给合格证书，在检定有效期内使用。
4.2流量计在使用中发现有问题时，商检部门应提请使用单位对流量计进行检定。检定时，使用单位应邀请当地的商检部门参加。
4.3流量计在使用前、使用后，应分别进行在线实液的校验，求出实际的流量计系数，确定使用参数及精度。
中华人民共和国国家进出口商品检验局1993-11-04批准1994-01-01实施

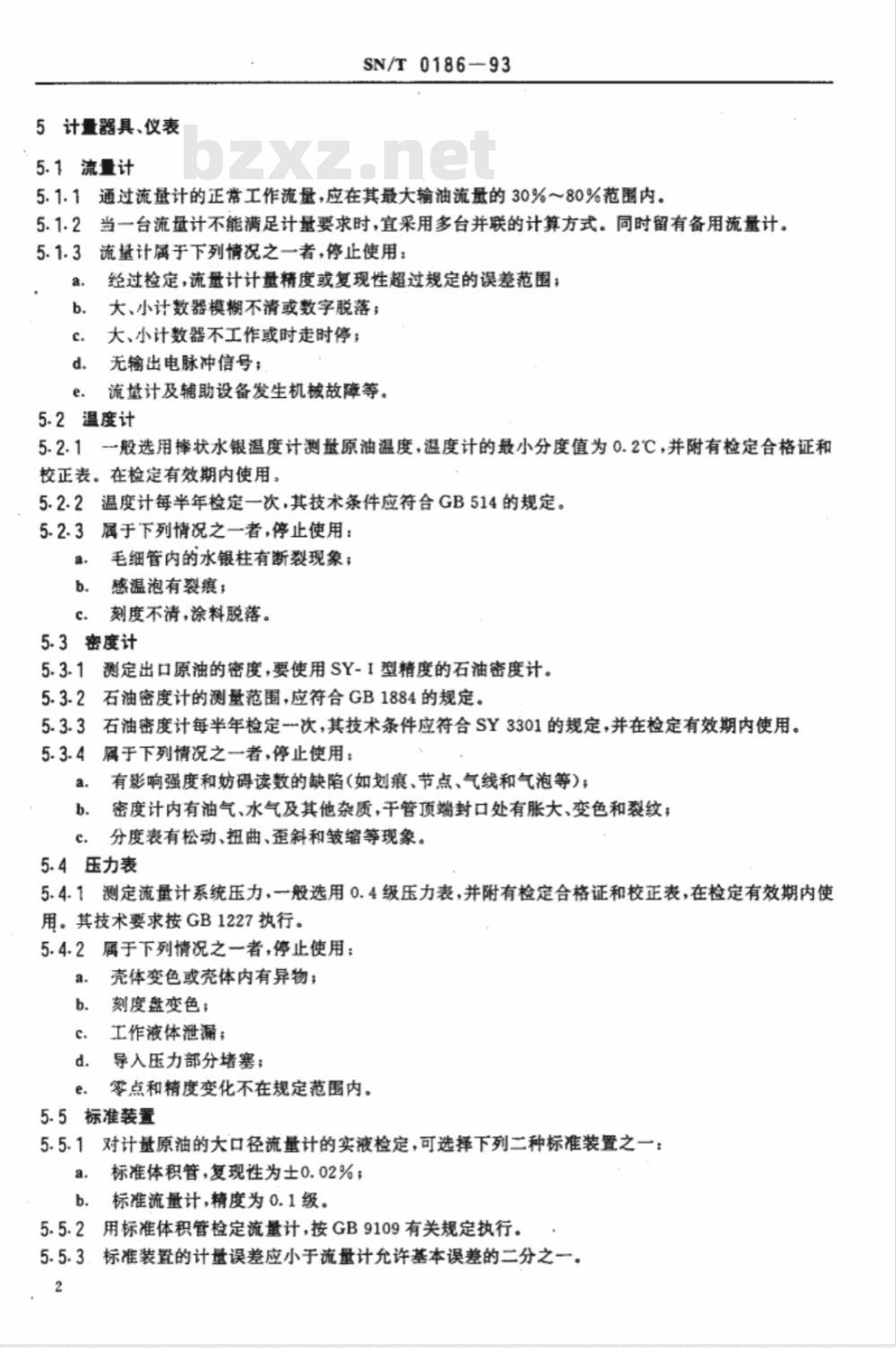

5计量器具、仪表
5.1流量计
SN/T0186-93
5.1.1通过流量计的正常工作流量，应在其最大输油流量的30%80%范围内。5.1.2
当一台流量计不能满足计量要求时，宜采用多台并联的计算方式。同时留有备用流量计。5.1.3流量计属于下列情况之一者，停止使用a.
经过检定，流量计计量精度或复现性超过规定的误差范围；b.
大、小计数器模糊不清或数字脱落；大、小计数器不工作或时走时停；d.
无输出电脉冲信号；
流量计及辅助设备发生机械故障等。5.2温度计
般选用棒状水银温度计测量原油温度，温度计的最小分度值为0.2℃C，并附有检定合格证和校正表。在检定有效期内使用，5.2.2温度计每半年检定一次，其技术条件应符合GB514的规定。5.2.3属于下列情况之一者，停止使用：a.
毛细管内的水银柱有断裂现象；感温泡有裂痕；
刻度不清，涂料脱落。
5.3密度计
5.3.1测定出口原油的密度，要使用SY-I型精度的石油密度计。5.3.2
石油密度计的测量范围，应符合GB1884的规定。5.3.3石油密度计每半年检定-次，其技术条件应符合SY3301的规定，并在检定有效期内使用。5.3.4属于下列情况之一者，停止使用：a.
有影响强度和妨碍读数的缺陷（如划痕、节点、气线和气泡等）；密度计内有油气、水气及其他杂质，干管顶端封口处有胀大、变色和裂纹；b.
分度表有松动、扭曲、歪斜和皱缩等现象。c.
5.4压力表
5.4.1测定流量计系统压力，一般选用0.4级压力表，并附有检定合格证和校正表，在检定有效期内使用。其技术要求按GB1227执行。5.4.2属于下列情况之一者，停止使用：a.
壳体变色或尧体内有异物；
刻度盘变色；
工作液体泄漏；
导入压力部分堵塞；
零点和精度变化不在规定范围内。5.5标准装置
5.5.1对计量原油的大口径流量计的实液检定，可选择下列二种标准装置之一：a.
标准体积管，复现性为士0.02%；标准流量计，精度为0.1级。
5.5.2用标准体积管检定流量计，按GB9109有关规定执行。5.5.3．标准装置的计量误差应小于流量计允许基本误差的二分之一。2
6计量检验程序
SN/T0186-93
出口原油计量，由当地口岸的进出口商品检验局（简称商检机构）监管，并会同流量计使用单位，按照国家有关规定负责完成。出口原油的各项检验工作，由商检机构的职能部门，按照《中华人民共和国进出口商品检验法》及其实施细则的规定办理。6.1准备工作
6.1.1根据合同规定采用的计量标准和出口原油的重（数）量，由商检机构向流量计使用单位提出计量要求，使用单位根据计量设备的技术状况，拟定出合理的计量方案。6.1.2计量系统、操作仪表盘及控制台上的电气设备处于计量准备状态。6.1.3检查流量计至码头管线原油的充满情况。6.1.4计量开始前，由商检工作人员会同流量计使用单位的操作人员，将流量计积算器复零，并记录表头累积计数器的底数。
6.1.5由商检工作人员最后确认流量计计量系统的全部设备状态符合计量规定的要求。6.2流量计输油计量
6.2.1流量计系统的组成

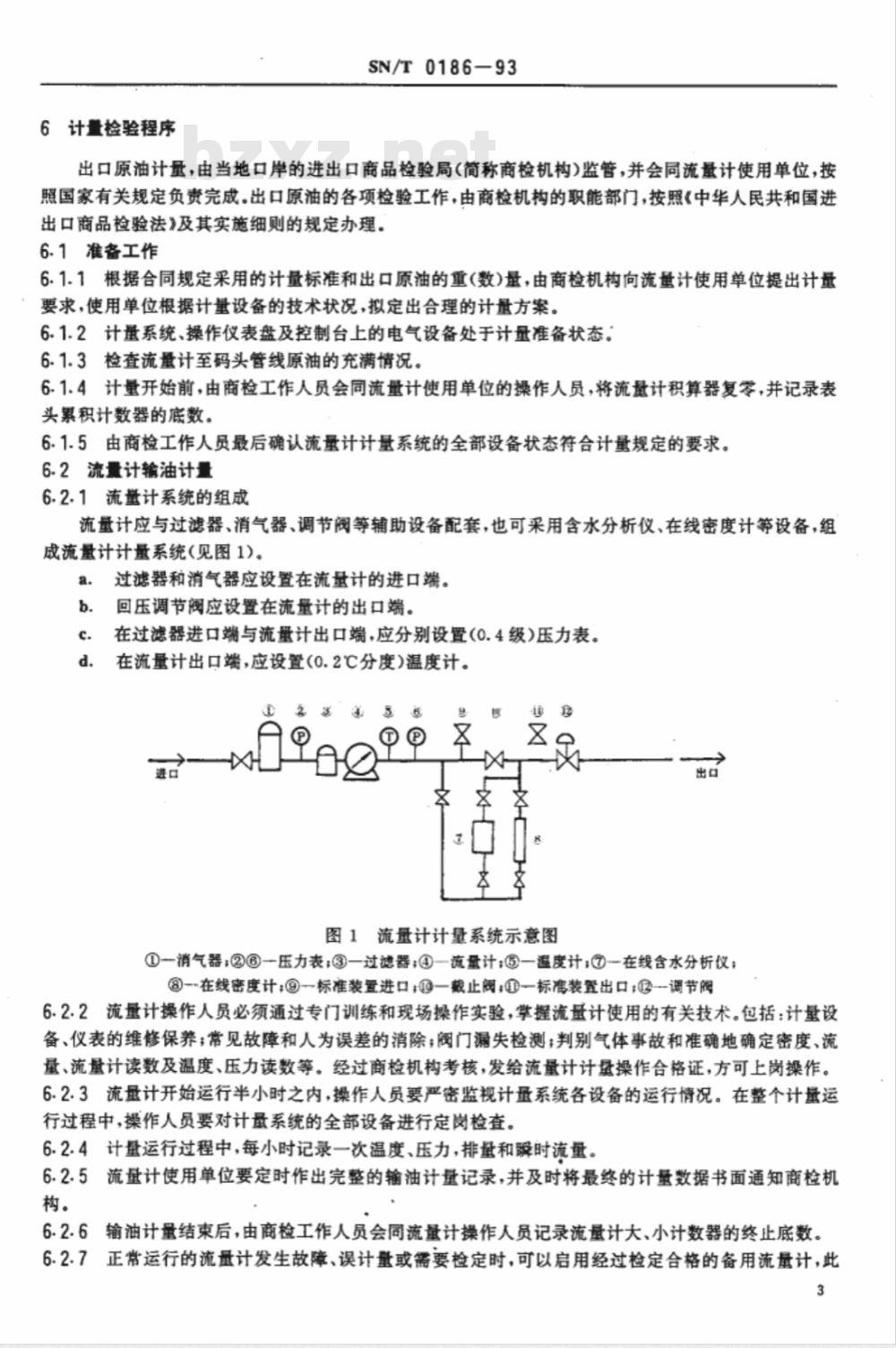

流量计应与过滤器、消气器、调节阀等辅助设备配套，也可采用含水分析仪、在线密度计等设备，组成流量计计量系统（见图1）。
过滤器和消气器应设置在流量计的进口端。a.
回压调节阀应设置在流量计的出口端。b.
在过滤器进口端与流量计出口端，应分别设置(0.4级)压力表。c.
d.在流量计出口端，应设置(0.2C分度)温度计。233
图1流量计计量系统示意图
①一消气器；②?一压力表；③一过滤器；①一流量计一温度计；?一在线含水分析仪；③在线密度计：一标准装置进口@一载止阀阅；一标准装置出口；?-调节阀6.2.2流量计操作人员必须通过专门训练和现场操作实验，掌握流量计使用的有关技术。包括：计量设备、仪表的维修保养；常见故障和人为误差的消除；阀门漏失检测；判别气体事故和准确地确定密度、流量、流量计读数及温度、压力读数等。经过商检机构考核，发给流量计计量操作合格证，方可上岗操作。6.2.3流量计开始运行半小时之内，操作人员要严密监视计量系统各设备的运行情况。在整个计量运行过程中，操作人员要对计量系统的全部设备进行定岗检查。6.2.4计量运行过程中，每小时记录一次温度、压力，排量和瞬时流量。6.2.5流量计使用单位要定时作出完整的输油计量记录，并及时将最终的计量数据书面通知商检机构。
6.2.6输油计量结束后，由商检工作人员会同流量计操作人员记录流量计大、小计数器的终止底数。6.2.7正常运行的流量计发生故障、误计量或需要检定时，可以启用经过检定合格的备用流量计，此3
SN/T0186-93

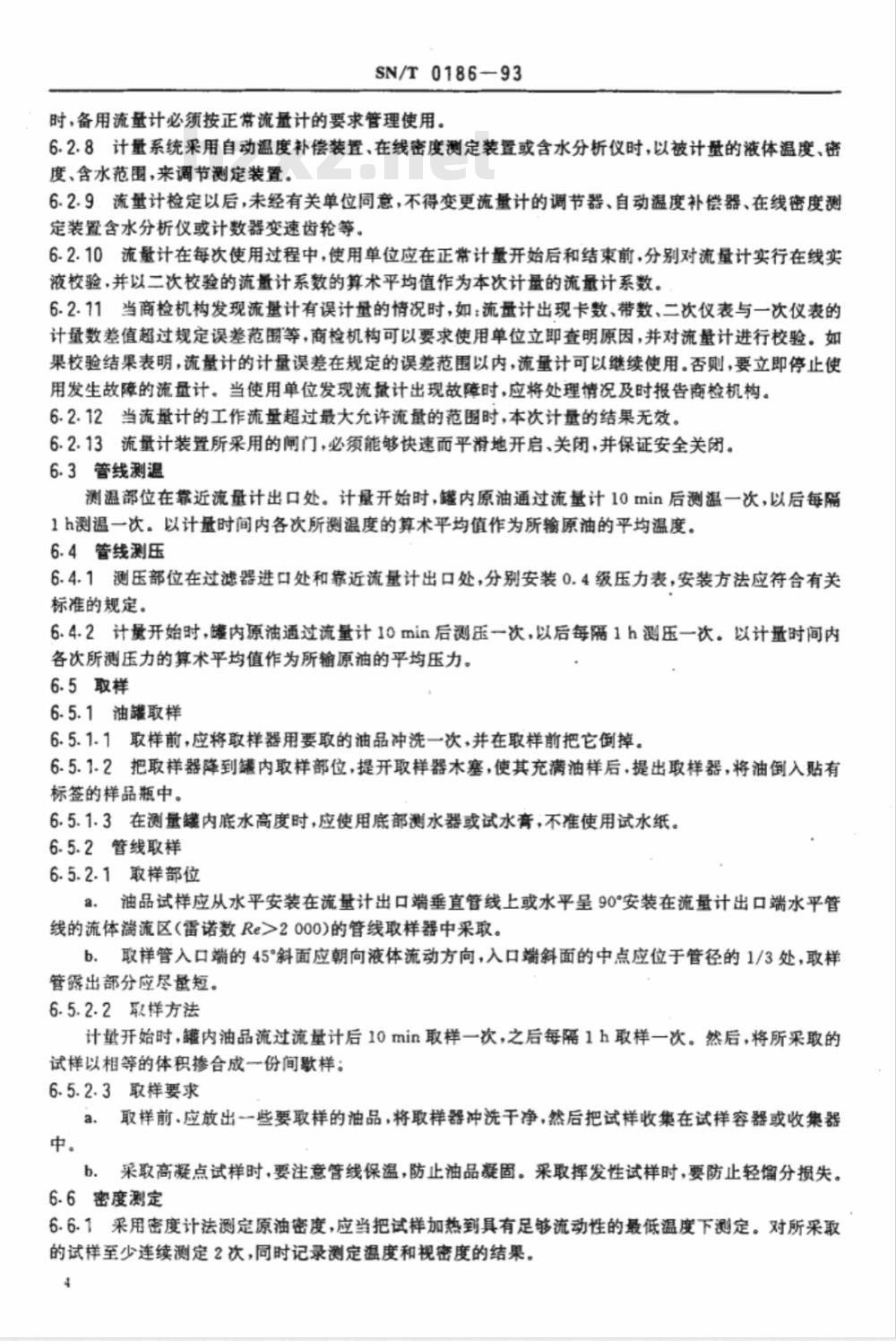

时，备用流量计必须按正常流量计的要求管理使用。6.2.8计量系统采用自动温度补偿装置、在线密度测定装置或含水分析仪时，以被计量的液体温度，密度、含水范围，来调节测定装置。6.2.9流量计检定以后，未经有关单位同意，不得变更流量计的调节器、自动温度补偿器、在线密度测定装置含水分析仅或计数器变速齿轮等。6.2.10流量计在每次使用过程中，使用单位应在正常计量开始后和结束前，分别对流量计实行在线实液校验，并以二次校验的流量计系数的算术平均值作为本次计量的流量计系数。6.2.11当商检机构发现流量计有误计量的情况时，如：流量计出现卡数、带数、二次仪表与一次仪表的计量数差值超过规定误差范围等，商检机构可以要求使用单位立即查明原因，并对流量计进行校验。如果校验结果表明，流量计的计量误差在规定的误差范围以内，流量计可以继续使用。否则，要立即停止使用发生故障的流量计。当使用单位发现流最计出现故障时，应将处理情况及时报告商检机构。6.2.12当流量计的工作流量超过最大允许流量的范围时，本次计量的结果无效。6.2.13流量计装置所采用的闸门，必须能够快速而平滑地开启、关闭，并保证安全关闭。6.3管线测温
测温部位在靠近流量计出口处。计量开始时，罐内原油通过流量计10min后测温一次，以后每隔1h测温一次。以计量时间内各次所测温度的算术平均值作为所输原油的平均温度。6.4管线测压
6.4.1测压部位在过滤器进口处和靠近流量计出口处，分别安装0.4级压力表，安装方法应符合有关标准的规定。
6.4.2计量开始时，罐内原油通过流量计10min后测压一次，以后每隔1h测压一次。以计量时间内各次所测压力的算术平均值作为所输原油的平均压力。6.5取样
6.5.1油罐取样
6.5.1.1取样前，应将取样器用要取的油品冲洗一次，并在取样前把它倒掉。6.5.1.2把取样器降到罐内取样部位，提开取样器本塞，使其充满油样后，提出取样器，将油倒入贴有标签的样品瓶中。
6.5.1.3在测量罐内底水高度时，应使用底部测水器或试水膏，不准使用试水纸。6.5.2管线取样
6.5.2.1取样部位
a.油品试样应从水平安装在流量计出口端垂直管线上或水平呈90°安装在流量计出口端水平管线的流体满流区（雷诺数Re>2000)的管线取样器中采取。b取样管入口端的45°斜面应朝向液体流动方向，入口端斜面的中点应位于管径的1/3处，取样管露出部分应尽短。
6.5.2.2取样方法
计量开始时，罐内油品流过流量计后10min取样一次，之后每隔1h取样一次。然后，将所采取的试样以相等的体积掺合成一份间歇样：6.5.2.3取样要求
a.取样前.应放出一些要取样的油品，将取样器冲洗干净，然后把试样收集在试样容器或收集器中。
b.采取高凝点试样时，要注意管线保温，防止油品凝固。采取挥发性试样时，要防止轻馏分损失。6.6密度测定
6.6.1采用密度计法测定原油密度，应当把试样加热到具有足够流动性的最低温度下测定。对所采取的试样至少连续测定2次，同时记录测定温度和视密度的结果。SN/T0186-93
6.6.2采用在线液体密度计测定原油密度，其主要技术条件指标应符合被计量液体的实际工作条件，并在规定的范围内工作，应有适当的设备来检查测定装置的工作情况。6.7原油含水测定
6.7.1采用蒸馏法测定原油含水量，对所采取的试样作水分含量的平行测定，取平行测定的2个结果的算术平均值作为被测原油的含水量，数据以重量百分数表示。6.7.2采用在线含水分析仪测定原油含水量，其主要技术指标应符合被计量液体的实际工作条件，并在规定的范围内工作，应有适当的设备来检查测定装置的工作情况。7油量计算
7.1密度的换算
7.1.1将石油密度计所测定的油品视密度（p）与同时测得的温度值(z℃）查表换算到20℃下的标准密度（P20），查表方法与密度和温度尾数的修正方法，见GB1885表1。7.1.2'将连续测定的2个温度与视密度均换算到20℃下的标准密度，并取其算术平均值作为被测品的标准密度（P）。
7.2标准体积的计算
7.2.1由流量计计量结束后表头计数器的终止底数减去计量开始时表头计数器的初始底数，得到原油在t℃的实输体积V.。
7.2.2将流量计在tC时得到的实测体积V,换算到标准温度(20℃)下的体积(Vz)。其换算公式为VzoCa·V.此内容来自标准下载网
式中：V,—在计量温度(℃)下实测体积，（1）
C—石油体积系数，其值由计量温度(t℃）与油品的标准密度(p2o)查GB1885表2获得。7.2.3采用温度自动补偿的流量计，由温度补偿器将计量温度（tC）下测定的体积（V.）自动换算到20℃下的标准体积(Vz），并从流量计表头计数器直接读出。此时，标准体积(Vz)要经过商检部门采取对比计算的方法加以确认。.能够满足外贸出口要求的精度时，标准体积(V2）可直接用于油量计算，否则，使用单位应停止使用温度自动补偿装置。7.2.4对采用将计量温度下的被测体积自动补偿到华氏60F(15.6C)时体积的流量计，此时，应将华氏60F（15.6℃）时的体积（V15）换算到20℃下的标准体积（Vz）。换算公式为：Vzo = Ci · V15.6
（2）
此时，标准体积(V2)能够满足外贸出口要求的精度时，可直接用于油量计算，否则，停止使用温度自动补偿装置。
7.3纯油量计算
7.3.1流量计配在线液体密度计计量方式的油量，按下式计算：m,=m,(MF.F.·C.)
式中：
m，—原油在空气中的净质最，t;m，—质量仪表显示的原油在真空中的总质量，t;(MF·F.·C.)联合修正系数；
MF-流量计系数；
（3）
SN/T0186-93
F.—换算系数，由GB1885表5查F值即为F.值；Cw—原油含水系数，Cw=1一W,W为原油含水质量百分率。7.3.2流量计配玻璃密度浮计计量方式的油量按下式计算：m,=V,Pno·(MF.C·C·F.Cw)
C,=I-(P-P)·F
F=et × 10-
r=1.62080+(21.592t+0.5×（±1.0))×105+(87096.0/ps+0.5×(±1.0))×105+【420.92t/pis+0.5×（±1.0))×105e*计算值应由下式准确到0.001：(e×1000+0.5)×0.001
式中：V—流量计累积体积值，m；C——原油体积系数，查GB1885表2的K值；C.原油体积压力修正系数；
P原油计量下压力，kPa表压）；（4)
（5）
（6）
P。原油饱和蒸气压，在计量温度下，饱和蒸气压不大于101.325kPa(1atm）时，设P。=0；F——原油压缩系数,kPa-1；
t—原油计量下的温度，℃；
Pis——原油在15℃时的密度，g/cm；(±1)一—当≥0时为十1.0，当<0时为一1.0。注：④（4)式中的PXF,也可用Ps一0.0011代替，有争议时，以pr×F，为准。②（3)、（4)式中，去掉Cw，即为出口原油的毛重。7.4计量参数读取规则
7.4.1压力修正参数(C）、体积系数(Ca)、标准密度(pz）、空气浮力修正系数（F’)、含水系数(Cw），流量计系数(MF)截尾精确到小数点后第四位。7.4.2视密度读数精确到0.0001g/cm。7.4.3原油含水读数精确到0.00025。7.4.4温度读数精确到0.1℃，平均温度截尾精确到小数点后第2位。7.4.5压力读数精确到50kPa（表压）。7.4.6油量结算值截尾精确到0.001t。8安全注意事项
8.1如遇七级以上大风、雷电、大雨等，应暂停测量工作。8.2进入油库或登轮，应严格遵守油库及船方有关防火防爆安全规定。8.3在油罐区或油船上执行计量检验工作时，应穿着防静电工作服和防滑鞋，并使用防爆手电简或防爆手灯等。测量、采样时工作人员应站在罐、舱开口处的上风头。8.4测量用器具和工作记录应装包和妥携带，使计量人员能空手攀扶梯子，以免发生危险。8.5在户外执行计量检验任务遇天气寒冷时，不宜穿着大衣，应配备轻便防寒服（如皮夹克等），以避免发生意外事故。
A1容积式流量计
SN/T0186-93
附录A
名词及术语
(补充件)
流动的液体进入流量计时，被计量腔内旋转的固定容积空间连续不断地置换，被置换的这部分液体体积得到计数，通过表头计数器指示出累积的体积流量。A2流量计精度
在流量计的量程范围内，流量计的实测值与真值或理化值之间的接近程度。用百分数表示。A3计量综合误差
是由组成计量分流的各类计量仪表的精度所决定，根据这些仪表的测量误差进行合成确定。用百分数表示。又称为计量系统精度。A4辅助设备
与流量计安装在一起的设备，如消气器、过滤器、回压调节阀等，这些辅助设备保证流量计的计量精度与正常使用。
A5消气器
为从石油中分离和消除气体(空气和蒸气)而设置的一种设备。A6过滤器
配备金属丝过滤网，以除去流体中的杂质的一种设备。A7回压调节阀
装于流量计下游，保持流量计管段压力稳定的自动调节阀。A8检定
评定计量器具的计量性能，并确定是否满足检定规程的要求所进行的全部工作。A9实液
采用流量计所计量的液体，作为检定装置的检定液，称这种检定液为实液。A10动态计量
对在流动状态下的液体石油进行连续地计量。A11流量计系数
在检定装置中所测得的量与流量计累积量的比。附加说明：
本标准由中华人民共和国国家进出口商品检验局提出。本标准由中华人民共和国黄岛进出口商品检验局负贵起草。本标准主要起草人石建国、王正清。
