【电子行业标准(SJ)】 CD1型矩形插头座

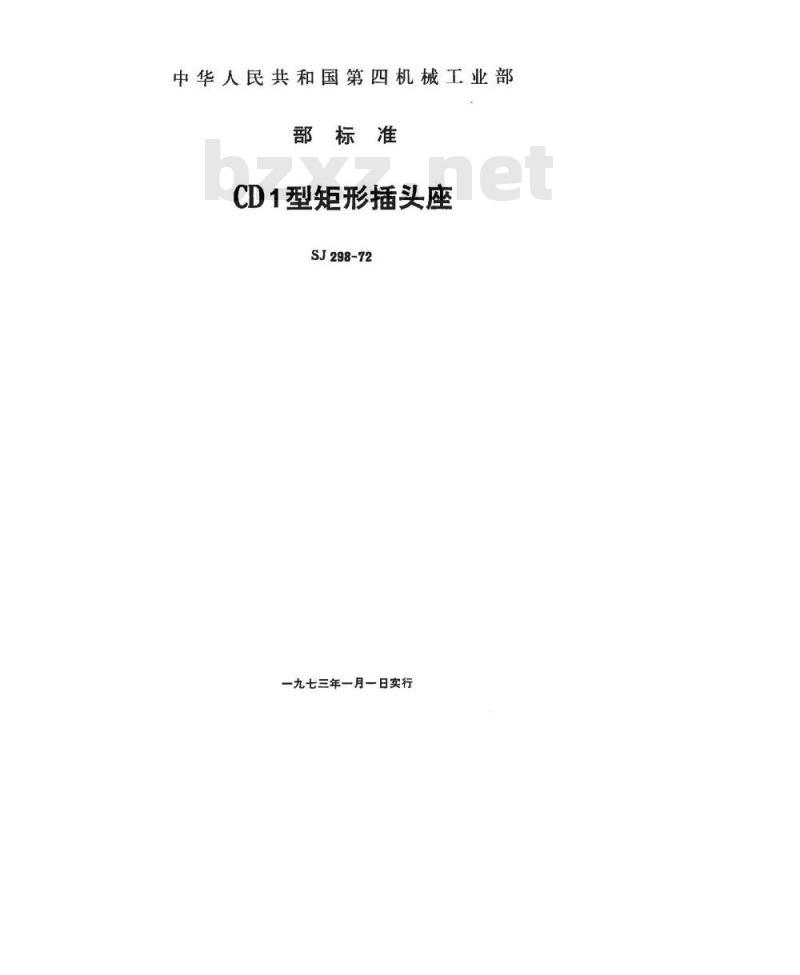

中华人民共和国第四机械工业部部标准
CD1型矩形插头座
SJ 298-72
一九七三年一月一日实行
SJ298-72
CD1型矩形插头座
共11页第1页

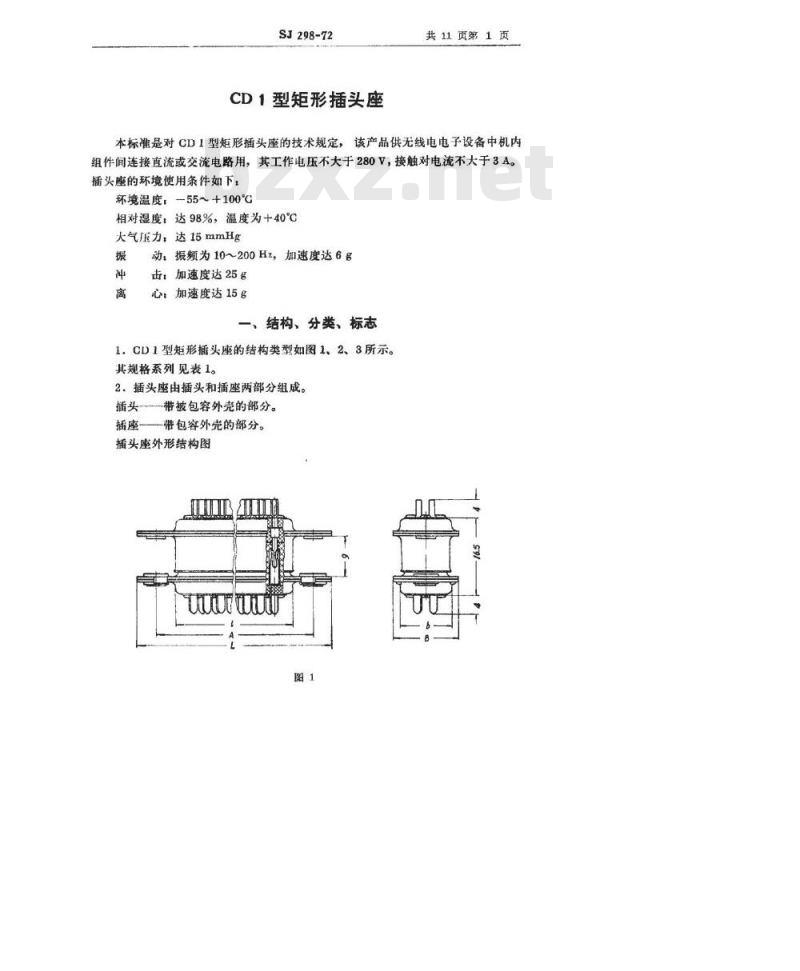

本标准是对CD1型矩形插头座的技术规定，该产品供无线电电子设备中机内组件间连接直流或交流电路用，其工作电压不大于280V，接触对电流不大于3A。插头座的环境使用条件如下，
环境温度：
-55~+100℃
相对湿度：达98%，温度为+40℃大气压力，达15mmHg
动，振频为10~200Hz，加速度达6g击：加速度达25g
心：加速度达15g
一、结构、分类、标志

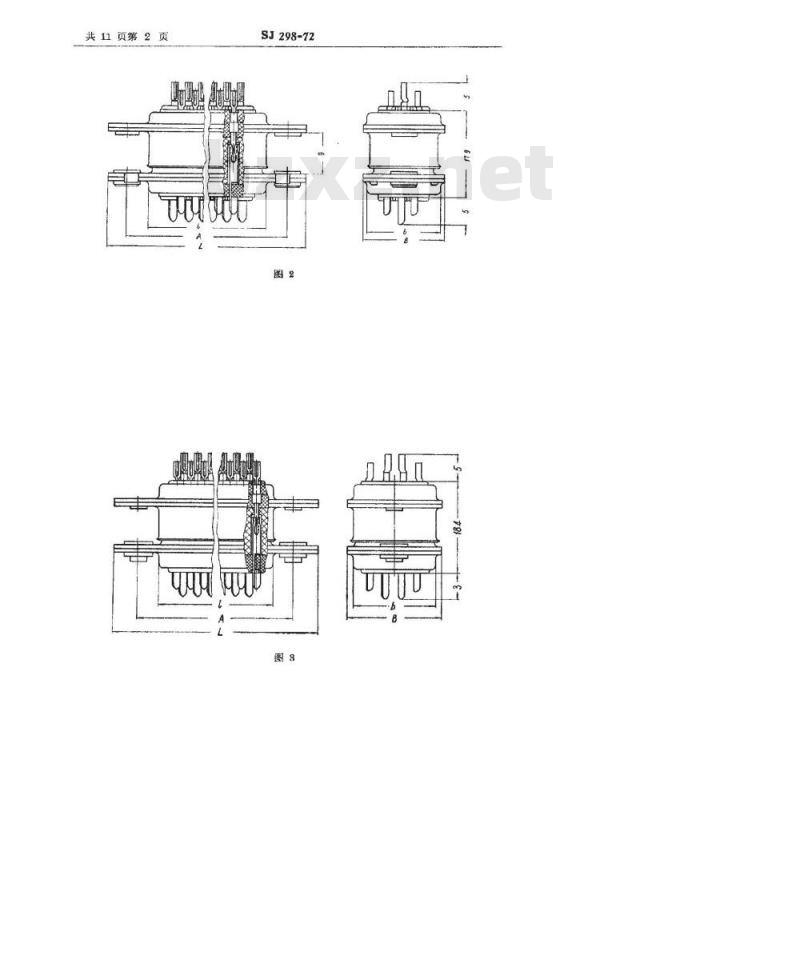

1.CD1型矩形插头座的结构类型如图1、2、3所示。其规格系列见表1。
2.插头座由插头和插座两部分组成。插头带被包容外壳的部分。
插座———带包容外壳的部分。插头座外形结构图
共11页第2页
SJ298-72

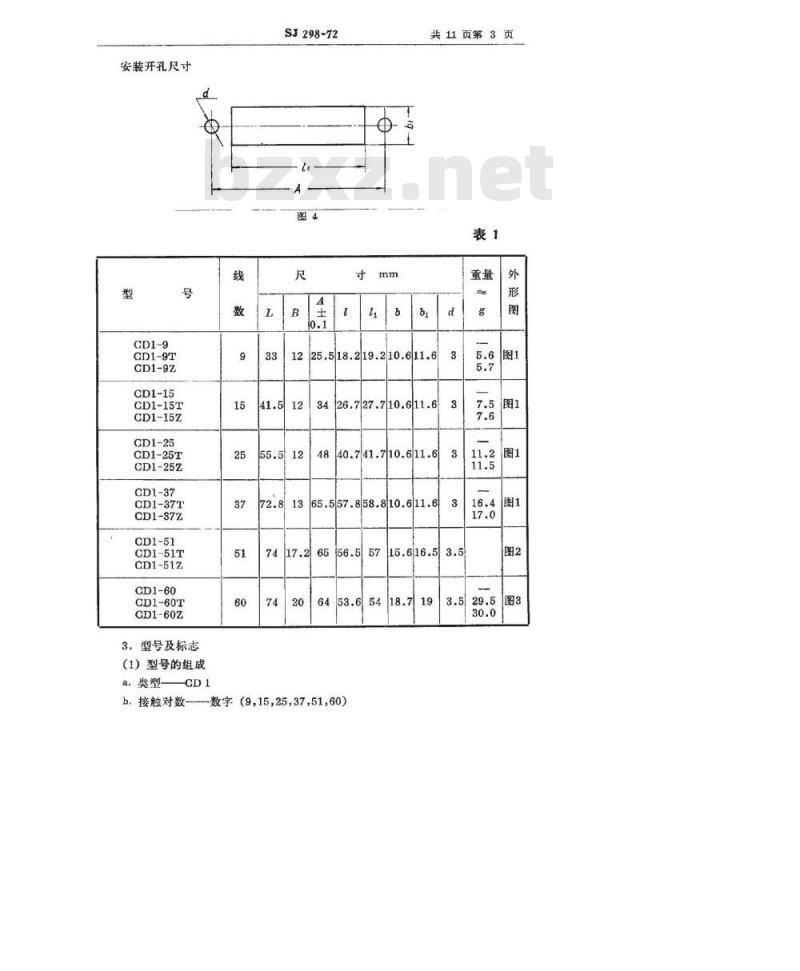

安装开孔尺计
GD1-9T
CD1-9Z
CD1-15
CD1-15T
CD1-15Z
CD1-25
CD1-25T
CD1-25Z
CD1-37
CD1-37T
CD1-87Z
CD1-51
CD1-51T
CD1-51Z
CD1-60
CD1-60T
CD1-60Z
3．型号及标志
（1）型号的组成
a.类型—CD1
SJ298-72
共11页第3页
25.518.219.210.611.6
26.727.710.611.6
40.741.710.611.6
65.557.858.810.611.6
b.接触对数数字（91525，37,51,60）57
15.616.53.5
共11页第4页

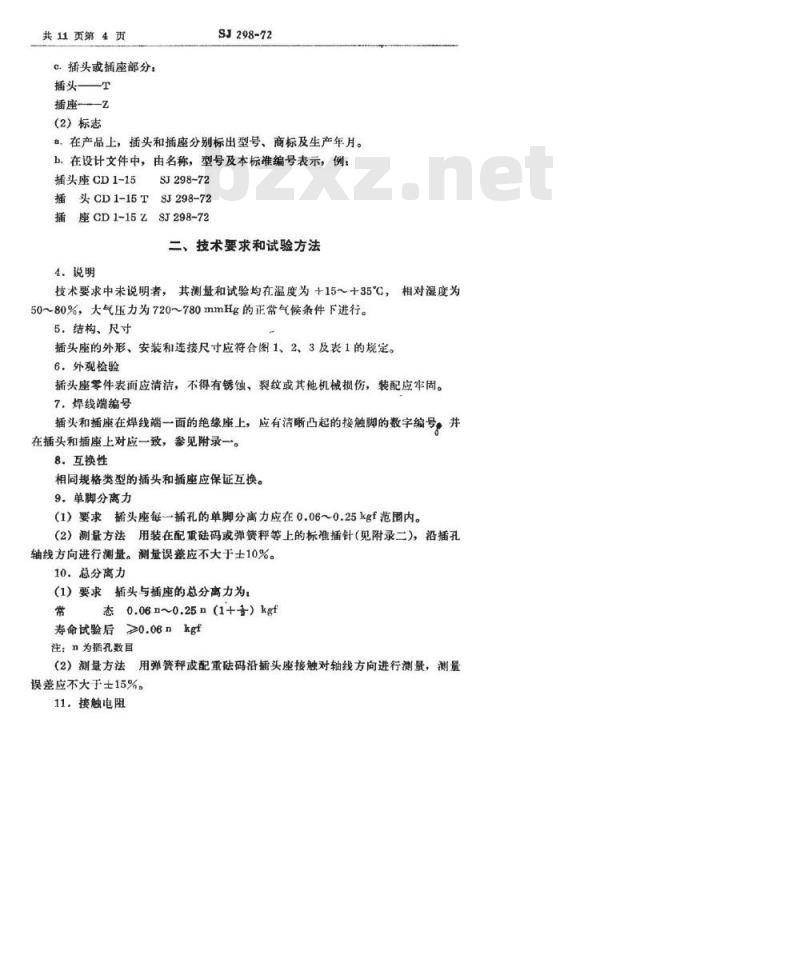

c.插头或插座部分；
插头——T
插座z
(2）标志
SJ298-72
自，在产品上，插头和插座分别标出型号、商标及生产年月。b.在设计文件中，由名称，型号及本标准编号表示，例：插头座CD1-15
SJ298-72
TSJ298-72
插头CD1-15T
座CD1-15Z
SJ298-72
二、技术要求和试验方法
技术要求中未说明者，其测盘和试验均在温度为+15～+35℃，相对湿度为50~80%，大气压力为720~780mmHg的正常气候条件下进行。5.结构、尺寸
插头座的外形、安装和连接尺寸应符合图1、2、3及表1的规定。6.外观检验
插头座零件表面应清洁，不得有锈蚀、裂纹或其他机械损伤，装配应牢固。7.焊线端编号
插头和插座在焊线端一面的绝缘座上，应有洁晰凸起的接触脚的数字编号，并在插头和插座上对应一致，参见附录一。8.互换性
相同规格类型的插头和插座应保证互换。9.单脚分离力
（1）要求插头座每插孔的单脚分离力应在0.06~0.25kgf范围内。（2）测量方法用装在配重码或弹簧释等上的标准插针（见附录二），沿插孔轴线方向进行测量。测量误差应不大于士10%。10.总分离力
（1）要求插头与插座的总分离力为，态0.06n~0.25n(1++）kgf
寿命试验后≥0.06nkgf
注：n为插孔数目
（2）测录方法用弹簧秤或配重码沿插头座接触对轴线方向进行测量，测量误差应不大于士15%。
11.接触电阻
SJ298-72
(1）要求插头座每一接触对的接触电阻为：常态≤0.0059
寿命试验后≤0.032
共11页第5页
（2）测量方法
可用电压表电流表法或其他直读式仪表进行，测量误差应不大于±10%。
12.绝缘电阻
（1）要求插头座所有相邻接触对之间，以及任一接触对与外亮间的绝缘电阻为。
≥1000M2
≥200Mg
湿≥10Me
用测量误差不大于士20%的500V兆欧表进行。（2）测量方法
13.抗电强度
（1）要求插头座所有相邻接触对之间，以及任一接触对与外壳间，应能承受下述试验电压1分钟的作用，而无击穿和飞弧。常
态50Hz，1000V
低气压（15mmHg）50Hz，280V
（2）高压设备设备容量不小于0.5kVA，误差不大于士10%。（3）试验方法将试验电压加于被测端之间，逐步升高电压至规定值，保持1分钟。然后逐步降低电压后断开。14.低气压
（1）要求插头座在低气压15mmHg时，应能承受规定的试验电压（第13条）1分钟的作用，而无击穿和飞弧。（2）试验方法将插头座放人低气压箱内，降低箱内气压至规定值，在箱内检查抗电强度（按第13条）。
15、振动
（1）要求插头插入插座后，在三个相互垂直的安装方向上，应能承受加速度达6g的下述握动作用：
a，振动强度在振频为50、80、20gHz时各振1小时而无机械损伤。b.摄动稳定性在振频为10~200Hz范围内，每隔10升，振动5分钟应无电按一招以次
-触的破坏。
（2）试验方法将插头座按三个方向固定在报动台上进行试验，每个方向的试样数量应大致相同，每一对插头座的固定方法参见附录三。（3）检查：
a：报动强度试验后检查外观（按第6条）共11页第6页
SJ298-72
b.振动稳定性试验过程中检查电接触情况，将插头座所有接触对审联，并通以交流电流0.1A（电源电压6.3V左右），然后将其电压降引向示波器，检查有无电接触破坏现象。也可用其他无惯性指示器进行检查。16.冲击
（1）要求插头座在三个相互垂直的安装方向上，应能承受冲频为60～80次/分，加速度达25g，4000次的冲击作用，而无电接触破坏和机械损伤。（2）试验方法将插头座按三个方向固定在冲击台上进行试验。固定方法与第15条相同。
(3）检查：与第15条相同。
17.离心
插头座在三个相互垂直的安装方向上，应能承受15g的离心加速度(1）要求
30分钟的试验，而无机械损伤和电接触的破坏。（2）试验方法将插头座按三个方向固定在离心加速度试验台上进行试验，固定方法与第15条相同。
（3）检查：与第15条相同。欠（m，18.高温
（1）要求插头座在额定电流负荷下（最后5分钟通5A的过负荷），应能承受温度为+100℃持续2小时的高温作用，而绝缘电阻应符合规定要求，同时应无机械损伤。
（2）试验方法将插头座放入高温箱内，逐步升商温度至规定值后，保持2小时。
试验时，插头座每一接触对通以额定电流负荷。（3）检查
a，绝缘电阻（按第12条），在箱内测量允许试样自箱内取出后在5分钟内测量。h.外观（按第6条）
19.温度循环
（1）要求插头座应能承受温度为一55~+100℃的三次温度循环作用，而无机械损伤。
（2）试验方法将插头座放人予先调到规定温度的低温箱和高温箱中进行。每一温度循环由下述过程组成。
保持30分钟
温度+100±2℃
温度+20士5℃保持15分钟
温度-55±2℃保持30分钟
温度+20±5℃
保持15分钟
SJ298-72
共11页第7页
（3）检查试验后在正常条件下放置1小时后检查外观（按第6条）。20.潮湿
（1）要求插头座应能经受相对湿度为95~98%、温度为十40士2℃的潮湿作用，而绝缘电阻应符合规定要求，同时应无锈蚀。（2）试验方法将插头座放入潮湿箱内，使箱内相对湿度和温度达到规定值后，保持48小时。
（3）检查
a绝缘电阻（按第12条），在箱内测量允许试样自箱内取出后在5分钟内测盘。b.在正常条件下放置1小时后，检查外观（按第6条）21.寿命
（1）要求插头座在无电负情况下，应能经受500次插拔的寿命试验，此后，接触电阻、总分离力应符合规定要求，同时应无机械损伤。（2）试验方法插头座可在每分钟插拔8~20次的专用试验设备上进行。(3）检查
a.接触电阻（按第11条）
b.总分离力（按第10条）
观（按第6条），允许涂复层有磨损，但应保证接触可靠。三、验收规则
22.插头座应经制造厂技术检验部门检验。检验分交收试验和例行试验两类。23.交收试验
（1）从每批提交的产品中抽取1%，但每种类型不少于5个试样，按第5~13条进行交收试验。
包装质量应抽一箱按第25条进行检查。(2）在交收试验中，即使有一个试样不符合某项要求，则应抽取双倍数量的试样，按不合格项目进行复验。
在复验中，若仍有一个试样不符合要求，则整批产品按不合格项目进行检查。24，例行试验
（1）根据插头座的质量情况，每年进行1～2次例行试验。在改变结构、制造工艺或换用材料时亦需进行。
经过例行试验的产品，不得作为成品交货。（2）从当前生产的、并经交收试验合格的产品中，每种类型各抽取不少于5个试样，按第5~21条进行例行试验。（3）在例行试验中，即使仅有一个试样不符合某项要求，则应抽取双倍数量的共11页第8页
试样进行复验。bzxz.net
SJ298-72
在复验中，若仍有一个试样不符合要求，则应在生产中查明产生病的原因，并采取措施加以消除。
四、包装、运输、保管
25．包装
（1）插头座应用防潮抵或薄膜包裹后装入包装盒。（2）装有插头座的包装盒，应装在干燥的、并能防潮、防尘、防霉的木箱内，包装盒在木箱内应塞紧而不免动，箱内应放有装箱单。（3）装箱和包装盒、包装箱的外表，应相应注明产品的名称、型号、标准号、数量，以及包装者、日期、检验印章等。包装箱上应有相应的运输要求标志。26。运输
包装成箱的插头座，在避免直接雨（雪）淋的条件下，可用任何运输工具运送。27.保管
包装成箱的插头座，应在环境温度为+5～+35℃、相对湿度不大于80%，周围空气中没有酸性、碱性或其他腐蚀性气体的库房内保管。CD1-9吃
CD1-15Z
SJ298-72
附录一
焊线接编号
aololololelolo
oooooos
CD1-25Z
共11页第9页
CD1-15
GD1-25T
GD1-87
ooleeooollole
共11页第10页
SJ298-72
CD1-37
Csllelleelkstesee
CD1-51Z
CD1-51T
CD1-60
电电电电电电
o中oo中boooooooo中?
@@@@@@@@@@@@@@@
nbooo@oooo?oo
CD1-60T
500000000o0Q
009000000000009
0000000
O0OO0OO
插头游动变管
支撑套
SJ298-72
附录二
标准插针
(检验单脚分离力用）
材料：T10A
硬度：新HRC
附录三
插头座固定方法
共11页第11页
YB5-59
插头外壳
座处壳
注：支撑高度应保证插头座正常插合，并使播头在游动套管内活动。
