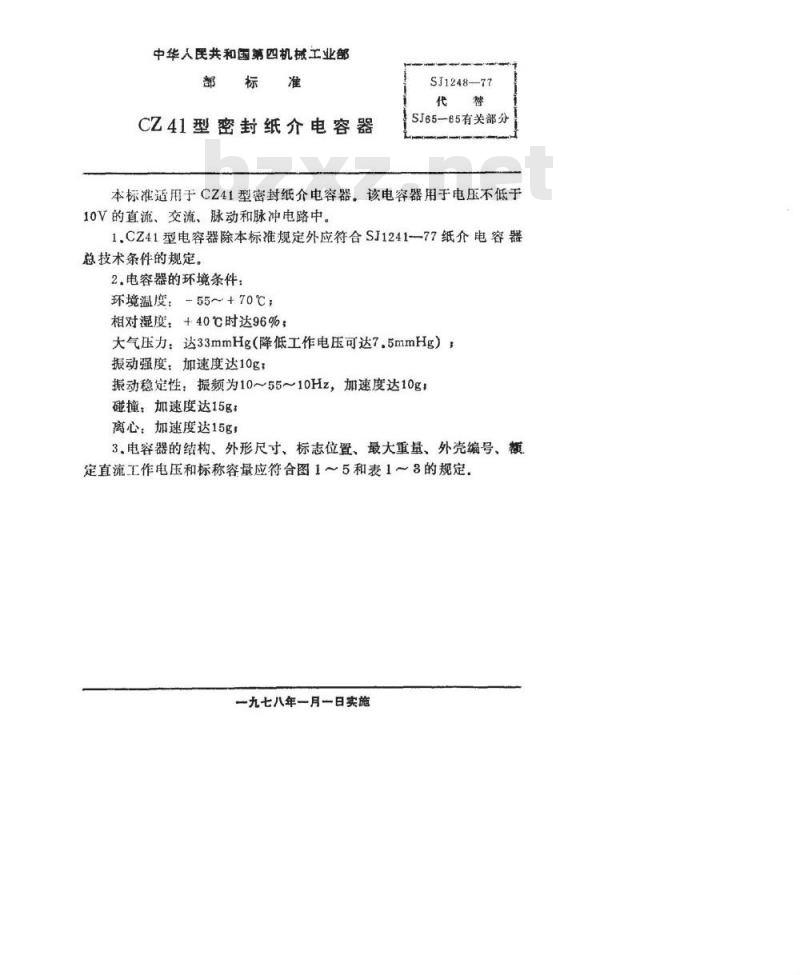

【电子行业标准(SJ)】 CZ41型密封纸介电容器

中华人民共和国第四机械工业部部
CZ41型密封纸介电容器
SJ1248-77
SJ65-65有关部分
本标准适用于CZ41型密封纸介电容器。该电容器用于电压不低于10V的直流、交流、脉动和脉冲电路中。1.CZ41型电容器除本标准规定外应符合SJ124177纸介电容器总技术条件的规定。
2.电容器的环境条件：
环境温度：-55~+70℃；
相对凝度：+40℃时达96%：
大气压力：达33mmHg（降低工作电压可达7.5mmHg）振动强度：加速度达10g；
振动稳定性：振频为10～55～10Hz，加速度达10g碰撞：加速度达15g：
离心：加速度达15g，
3.电容器的结构、外形尺寸、标志位置、最大重量、外壳编号、额定直流工作电压和标称容量应符合图1～5和表1～3的规定，一九七八年一月一日实施
共5页第2页

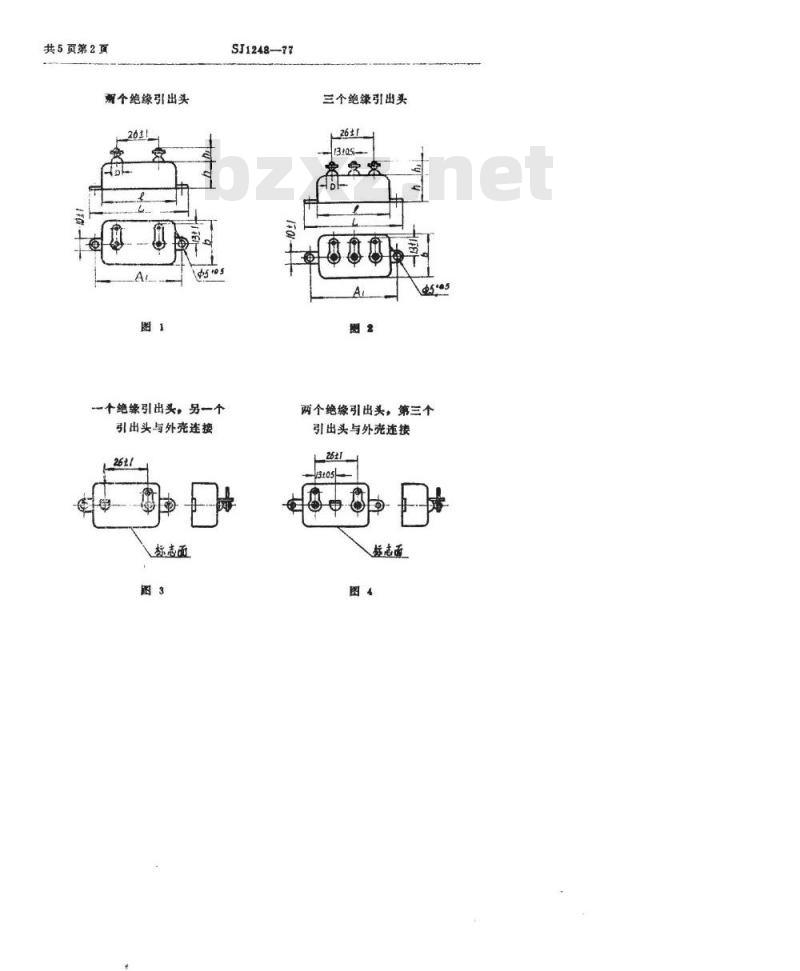

两个绝缘引出头
一个绝缘引出头，另一个
引出头与外尧连接
标志面
SJ1248-77
三个绝缘引出头
两个绝缘引出头，第三个
引出头与外壳连接
妹志面
外尧号
SJ1248-77

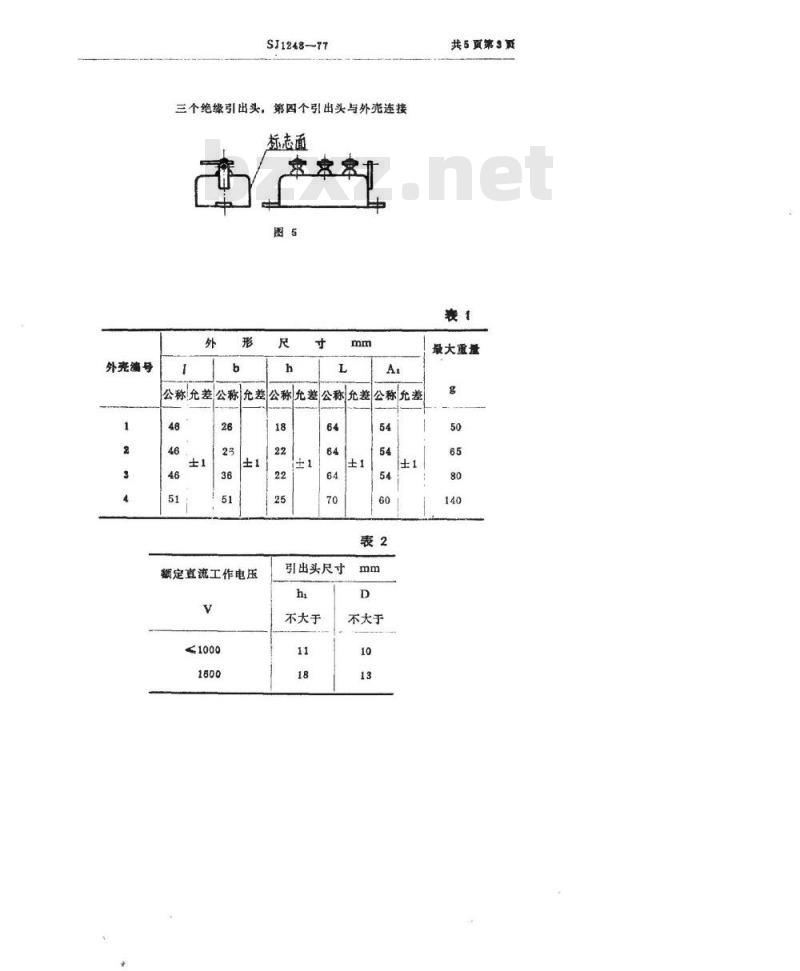

三个绝缘引出头，第四个引出头与外壳连接志面
公称允差公称允差公称充差公称允差公称允差
额定直流工作电压
引出头尺寸
不大于
不大于
共5页第3页
最大重量
共5页第4页

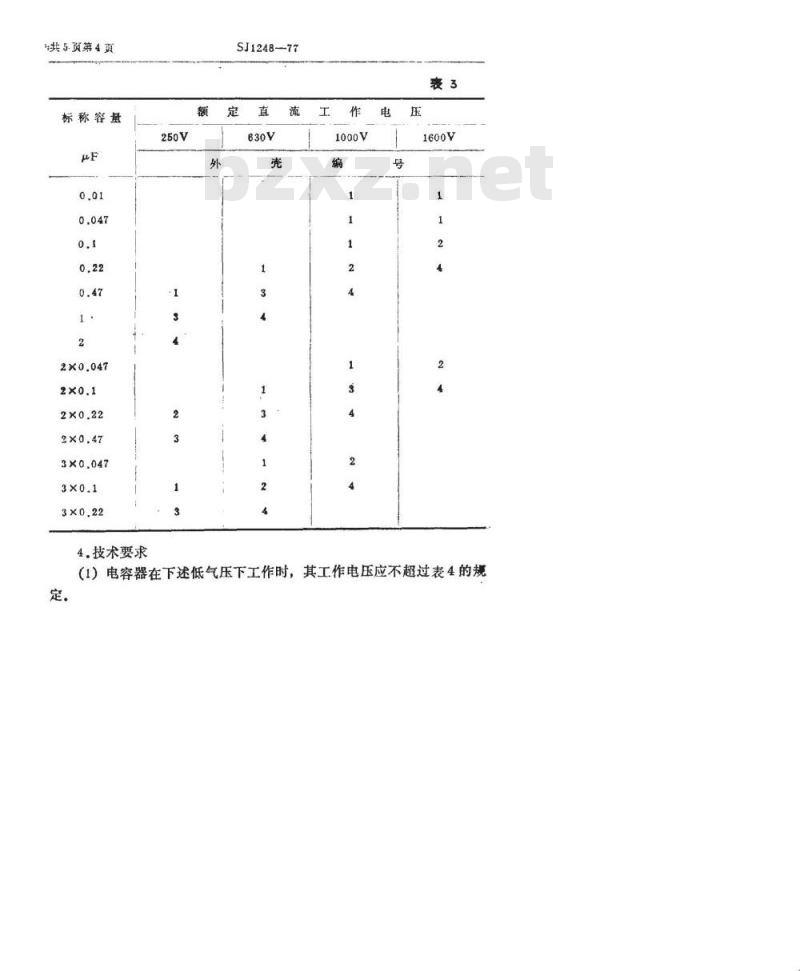

标称容量
SJ124877
4.技术要求

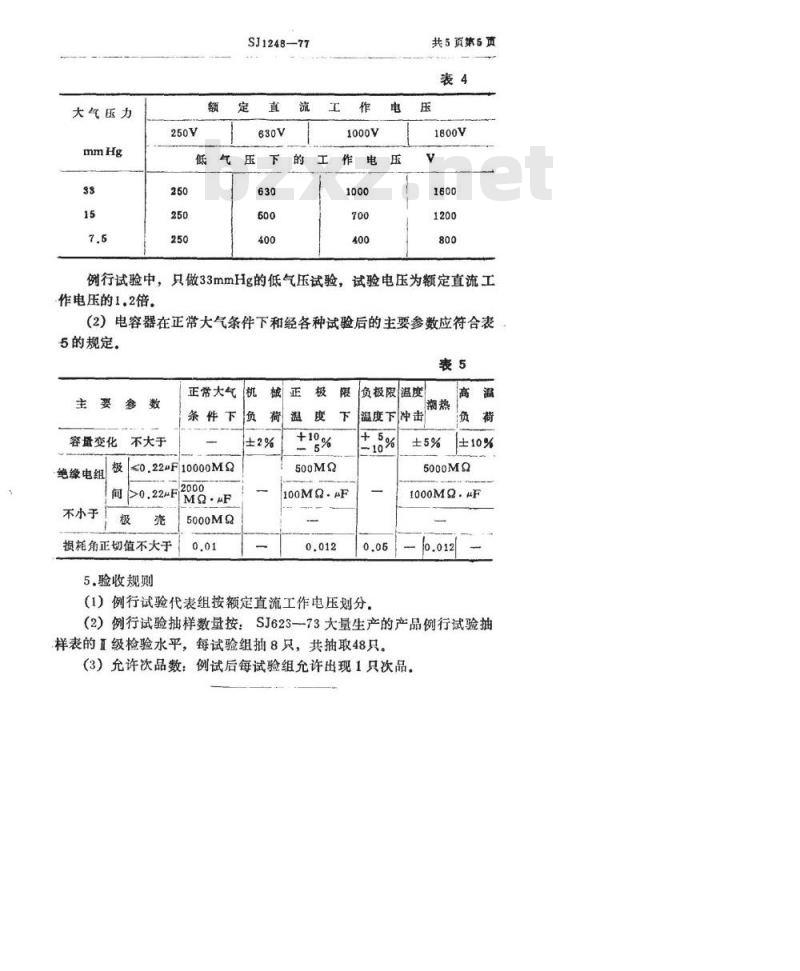

（1）电容器在下述低气压下工作时，其工作电压应不超过表4的规定
大气压力
SJ1248-77
共5页第6页
例行试验中，只做33mmHg的低气压试验，试验电压为额定直流工作电压的1.2倍。wwW.bzxz.Net
（2）电容器在正常大气条件下和经各种试验后的主要参数应符合表5的规定。
容量变化
绝缘电组
不小于
不大于
正常大气
≤0.22uF10000M
间>0.22AF
MQ·AF
损耗角正切值不大于
5.验收规则
5000MQ
负极限温度
温度下冲击
（1）例行试验代表组按额定直流工作电压划分。±5%
5000M?
（2）例行试验抽样数量按：SJ62373大量生产的产品例行试验抽样表的Ⅱ级检验水平，每试验组抽8只，共抽取48只。（3）允许次品数：例试后每试验组允许出现1只次品。
