【电子行业标准(SJ)】 纸介电容器总技术条件

中华人民共和国第四机械工业部部
纸介电容器
SJ1241-77

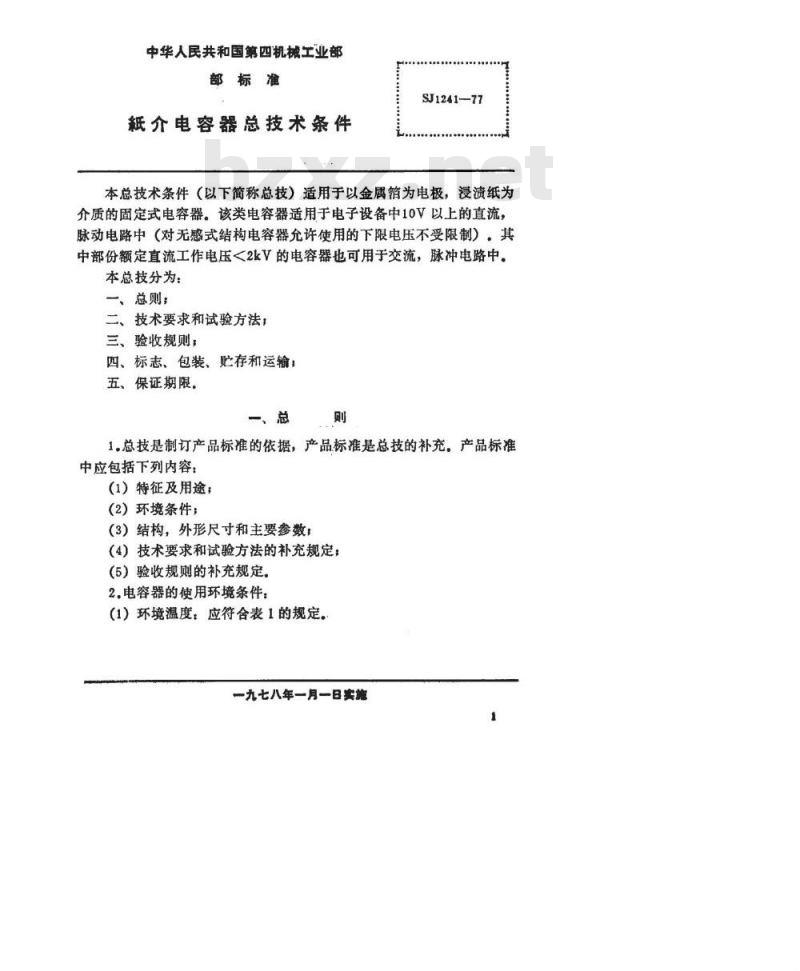

中华人民共和国第四机械工业部部标准
介电容器总技术条件
SJ1241-77
本总技术条件（以下简称总技）适用于以金属箱为电极，浸渍纸为介质的固定式电容器。该类电容器适用于电子设备中10V以上的直流，脉动电路中（对无感式结构电容器允许使用的下限电压不受限制）：其中部份额定直流工作电压<2kV的电容器也可用于交流，脉冲电路中，本总技分为：
一、总则，
二、技术要求和试验方法；
三、验收规则；
四、标志、包装、贮存和运输；五、保证期限
一、总
1.总技是制订产品标准的依据，产品标准是总技的补充，产品标准中应包括下列内容：
（1）特征及用途；
（2）环境条件；
（3）结构，外形尺寸和主要参数；（4）技术要求和试验方法的补充规定：（5）验收规则的补充规定。
2.电容器的使用环境条件：

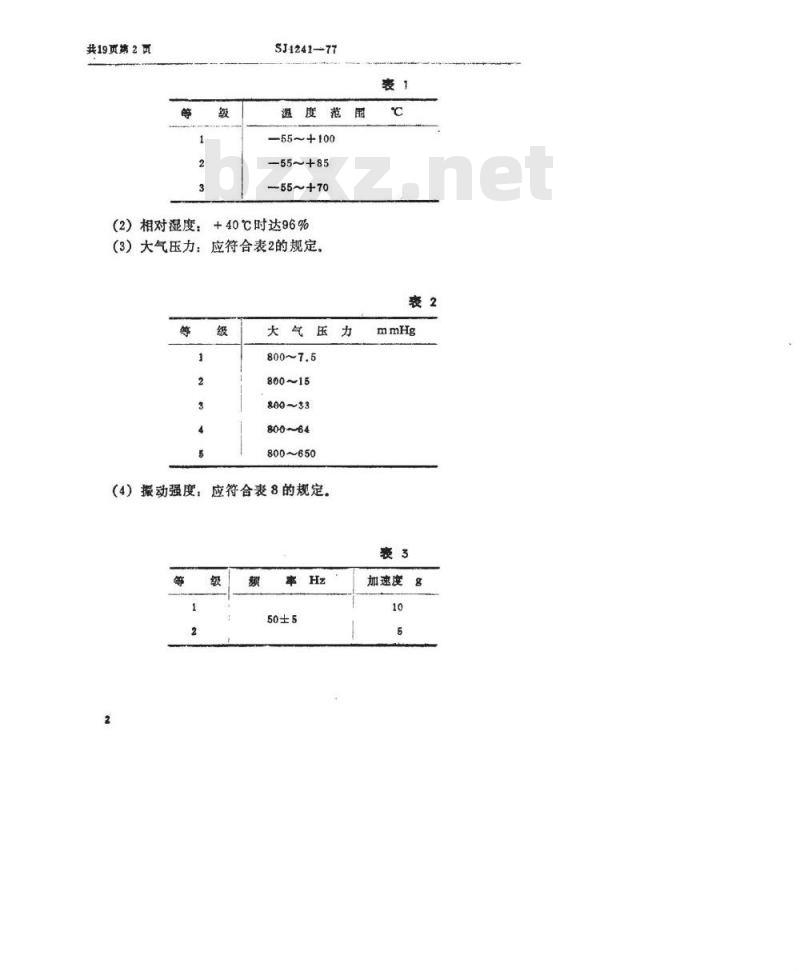

（1）环境温度：应符合表1的规定。一九七八年一月一日实施
共19第2页
SJ1241-77
温度范围
55~+100
-55~+85
-55～+70
(2）相对湿度：+40℃时达96%
（3）大气压力：应符合表2的规定。等
大气压
800~15
800~33
800~64
800~650
（4）搬动强度：应符合表8的规定。等
加速度
SJ1241—77

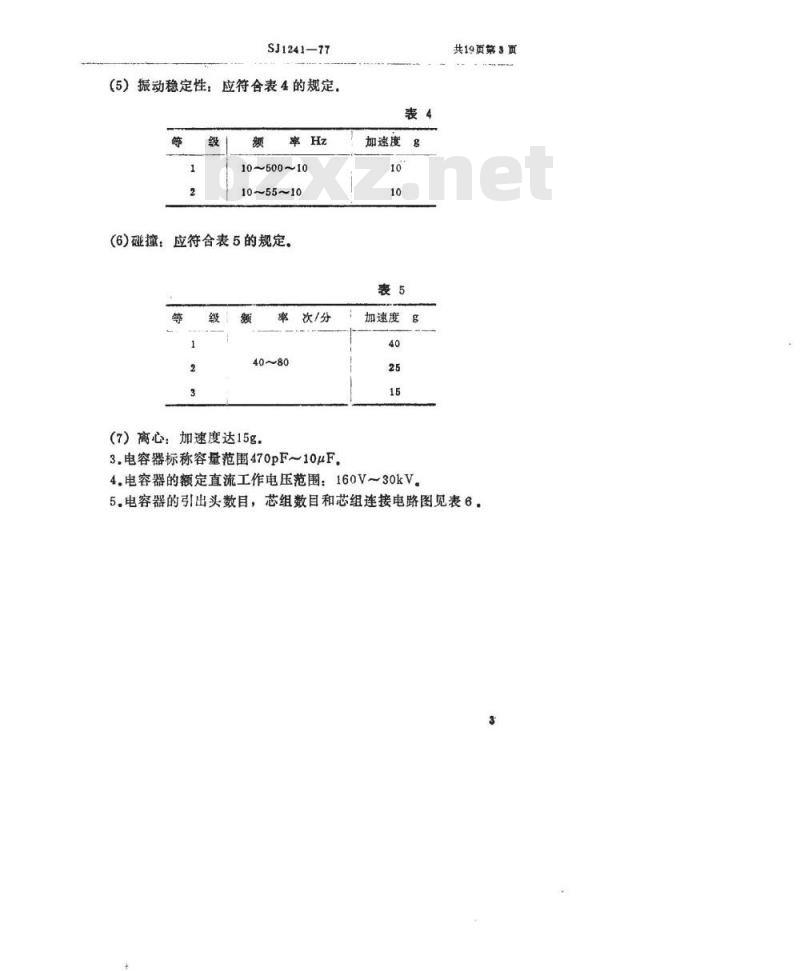

（5）振动稳定性：应符含表4的规定，等
10~500~10
10~55~10
(6)碰撞：应符合表5的规定
次/分此内容来自标准下载网
（7）离心：加速度达15g。
3.电容器标称容量范围470pF~10μF.表4
加速度
加速度
4.电容器的额定直流工作电压范围：160V~30kV共19页第3页

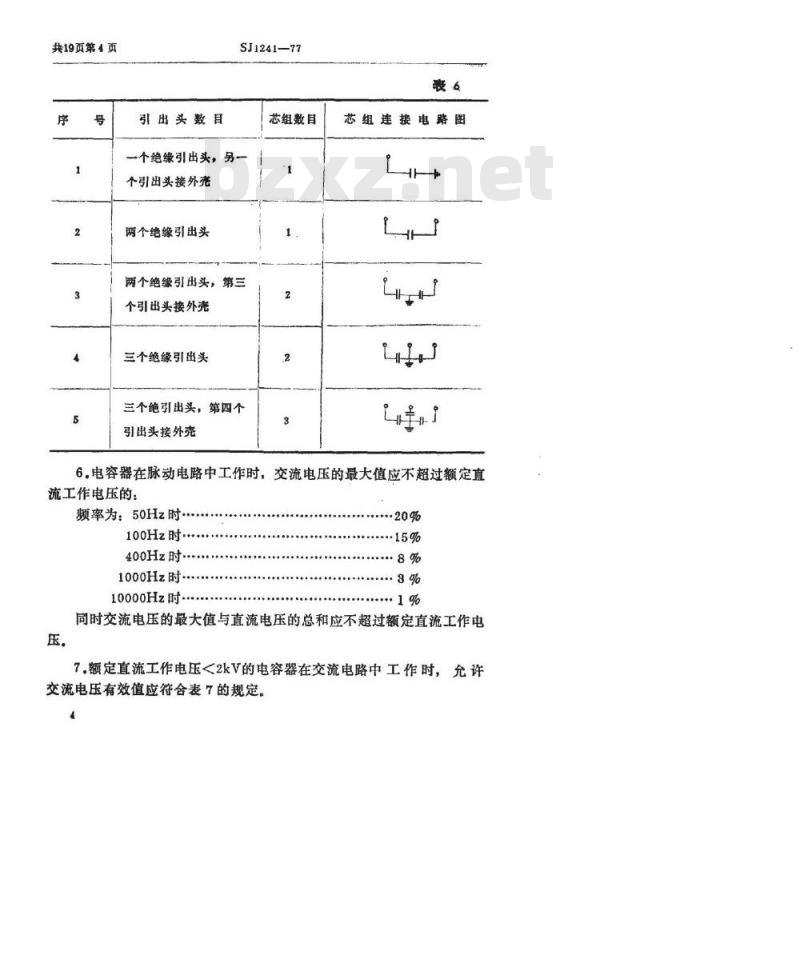

5.电容器的引出头数目，芯组数目和芯组连接电路图见表6。3
共19页第4页
引出头数目
SJ1241-77
芯组数目
一个绝缘引出头，另一
个引出头接外尧
两个绝缘引出头
两个绝缘引出头，第三
个引出头接外壳
三个绝缘引出头
三个绝引出头，第四个
引出头接外亮
芯组连接电路图
6.电容器在脉动电路中工作时，交流电压的最大值应不超过额定真流工作电压的：
频率为：50Hz时
100Hz时.
400Hz时
1000Hz时.
10000Hz时.
同时交流电压的最大值与直流电压的总和应不超过额定直流工作电压。
7.额定直流工作电压<2kV的电容器在交流电路中工作时，允许交流电压有效值应符合表7的规定。额定直流
工作电压
标称容盘
SJ1241-77
50Hz时
标称容量
标称睿画
共19页第5页
500Hz时
标称容量
8.额定直流工作电压<2kV，标称容量<1uF的电容器在脉冲电路中工作时，当脉冲的重复频率为1000次/秒（单向脉冲）或500次/秒（双向脉冲），脉冲宽度为0.5～5μS以及脉冲电流不超过50A的情况下允许脉冲电压应符合表8的规定.
额定直流
工作电压
>0.01~0.1
>0,1~1
9.电容器按实际容量与标称容量间的允许偏差分为土5%、土10%和土20%三种。
共19页第6页
10.电容器的填写示例：
SJ1241-77
电容器CZ41—8—1000-—2×0.047±10%SJ1248-77示例中“电容器”后为型号绝缘引出头数目一额定直流工作电压(V)一标称容量及其允许偏差，产品标准代号。注：仪对金匾外亮密封电容器标出绝缘引出头数目。11.本总技应与下列标准同时使用：（1）固定式电容器工作电压系列SJ615—73：（2）固定式电容器标称容量系列SJ616-73（3）电阻器，电容器验收规则SJ623一73。二、技术要求和试验方法
12.凡本总技没有特别规定，则所有试验均应在环境温度为15~35℃，相对湿度为45~80%，大气压力为650800mmHg的正常大气条件下进行。
试验前，样品在正常大气条件下至少放置24小时。13.结构，外形尺寸，重量，外表质量和标志。（1）要求，电容器的结构，外形尺寸和重量应符合产品标准的规定电容器的外表质量：对密封结构的应无明显凹陷、划痕、污垢和锈蚀。金属外壳及引出头还应有可靠的防护层，对半密封结构的，应无裂痕，缺口，毛刺和气泡，引出线应无折伤，压扁和扭曲。电容器的标志应清晰，牢固，符合本总技第30条和产品标准的要求。
同时电容器的外表质量和标志应符合外观样品的要求。外观样品根据本总技和产品标准的规定并考到生产实际的可能性进行选择，由制造厂技术主管部门批准。
（2）试验方法：结构、外形尺寸、重量根据产品标准规定用能保证产品标准规定精度的任何量真进行测量。外表质量和标志根据外观样品用观察法进行对比检查。标志与电容器表面的结合强度可用浸水棉球轻擦三次，检查标志是否仍清晰。14.标容量及其允许偏差
SJ1241—77
共19页第7页
1）要求：：电容器标称容量及其允许偏差应符合本总技第9条和产品标准的规定，在正常大气条件下电容器的实际容量与标称容量间差值不得超出电容器所标明的允许偏差范围。（2）试验方法：用测量频率符合表9规定，测量误差不大于士2%的电容电桥进行测量。
标称容量AF
15.损耗角正切值
测盘频率
1000±200
（1）要求：电容器在正常大气条件下的损耗角正切值应不大于0.01.
(2）试验方法：用测量频率符合表9规定，测量误差不大于土10%的任何方法测量，
16.绝缘电阻
（1）要求：电容器在正大气条件下任意两引出头间或任意一引出头与外壳（外壳是引出头之一者）间的绝缘电阻应不小于表10的规定。引出头与外壳间（外壳不作为引出头）的绝缘电阻应不小于5000Mα.表10
标称容盘≤0.22uF
绝缘电阻值
标称容盘>0.22^F
绝缘电阻与标称容量
的乘积MQ.F
(2）试验方法：将表11规定的试验电压加在电容器上经1分钟读取绝缘电阻值，
共19页第8页
SJ1241-77
试验时测量电压应通过试验设备内阻立刻加上。该内阻与被试电容器标称容量的乘积应不超过1秒。测量误差应不大于土20%，表11
额定直流工作电压
直流试验电压
100±10
500±50
若环境温度高于或低于+20℃时，按下式换算成+20℃时的绝缘电阻值。
1gR20=lRt+β(t-20)
式中：
R29--温度为+20℃时的绝缘电阻值MgRt温度为tC时测得的绝缘电阻值M9t测量时的温度℃
17.抗电强度
（1）要求：电容器在正常大气条件下引出头间及引出头与金属外壳间应能承受表12规定的直流试验电压作用而无击穿和飞孤现象，表12
额定直流工作电压V
415000
>20000
直流试验电压
2倍额定直流工作电压
1.5倍额定直流工作电压
（2）试验方法：对额定直流工作电压<6300V的电容器，试验电路应选择通过试验设备内阻能立刻加上电压的电路。设备内阻与被试电容器标称容量加试验设备内任何并联电容量之和的乘积不超过1秒，通过被试电容器的充电电流不超过1A。试验电压加在引出头间或引出头与外壳间历时10秒钟，试验电压误差应不超过5%，8.
SJ1241-77
共19页第9次
额定直流工作电压≥10kV的电容器，是将规定试验电压加在引出头间和引出头与金属外壳间历时10秒钟。试验电压是在1025秒内由均匀升到规定值。试验电压误差不超过土5%18.引出头强度
（1）要求：电容器的引出头在承受表13规定的拉力、扭力矩，折考：作用后应无机械损伤，引出头松动和密封性破坏。表13
(2）试验方法：
拉力kg·f
扭力矩kg·f·m
a，拉力：沿电容器引出头的引出方向加规定静负荷，持续10秒钟。b.扭力矩：将电容器固定，按规定的扭力矩逐渐加在电容器引出头的螺栓上持续10秒钟。
c.折弯：引出线折弯是将规定的拉力静负荷沿电容器一引出线自由悬下，然后将电容器适当地缓慢地与引出线成90°的弯曲再回到原来位置算一次，连续折弯应在相反方向交替进行，整个试验在一垂直平面上进行。
试验后用外观法检查有无机械损伤，引出头松动和密封性破坏。19.焊接
（1）要求，电容器的引出头允许焊接直径不大于1mm的导线，对rg
券19页第10页
SJ1241-77
引出线的焊接是在距电容器端面不小于5mm处进行。试验后应无机械损伤和密封性破坏。
（2）试验方法：
8.锡槽法：将电容器一引出线浸在温度为270士10℃清洁光亮的焊锡中，焊锡距电容器端面不小于5mm处，时间为8秒钟，b.烙铁法，用功率为100W的烙铁进行，焊接时间为5秒钟。上述a、b两种试验任选一种。试验后用外观法进行检查。20.机械负荷
（1）要求：电容器应能承受表14规定的机械负荷（项目及加速度在产品标准中规定）作用而无机械损伤，引出头松动，抗电强度的破坏。密封电容器的密封性也不应破坏，容量变化应不超过土2%。表14
试验顾序
（2）试验方法：
试验项目
振动强度
振动稳定性
a，振动强度试验是将电容器分成大体相等的三组，按三个互相垂直的方向振动（园柱形电容器分成二组，二个方向），对最大重量≤6g的电容器焊接引线固定，焊接处距电容器端面5~10mm，最大重量>6g的电容器用卡箍或外壳固定板固定在振动台上，连续振动8小时。振动的振幅S(mm）按下式计算：S=250G
式中，G-振动加速度（g）
f振动频率50（Hz）
SJ1241-77
共19页第11页
b，振动稳定性试验是按a项方法将电容器固定在变频振动台上，在振频范围内往返为一次，共扫描三次。每次扫描时间应符合表15的规定表r5
振频范团Hz
10~500~10
10~55~10
每次扫描时间
在整个振频范围内高频固定加速度，低频为固定振幅（5g最大振辑0.35mm；10g最大振幅0.75mm）。当发现有谐振现象时应在谐振点动10分钟。
c.碰撞试验是按a项方法将电容器固定在碰撞台上，碰撞4000次。d.离心试验是按a项方法将电容器固定在离心机上，其离心力应加在沿电容器纵轴的两个相反方向和与之相垂直的方向上，进行30分钟试验后用外观法检查机械损伤和引出头松动，按第17条检查抗电强度，按第21条检查密封性，按第14条测量容量，21.密封性和封闭性
（1）要求：电容器应是密封的（对密封电容器）或封闭的（对半密封电容器）
（2）试验方法：
a.密封性试验是将电容器放到温度比产品正极限温度高5土2C的恒温箱中保持表16规定的时间后用水银石英灯或其它方法检查密封性。表16
电容器最大重量，kg
>0.15~1.5
保持时间
