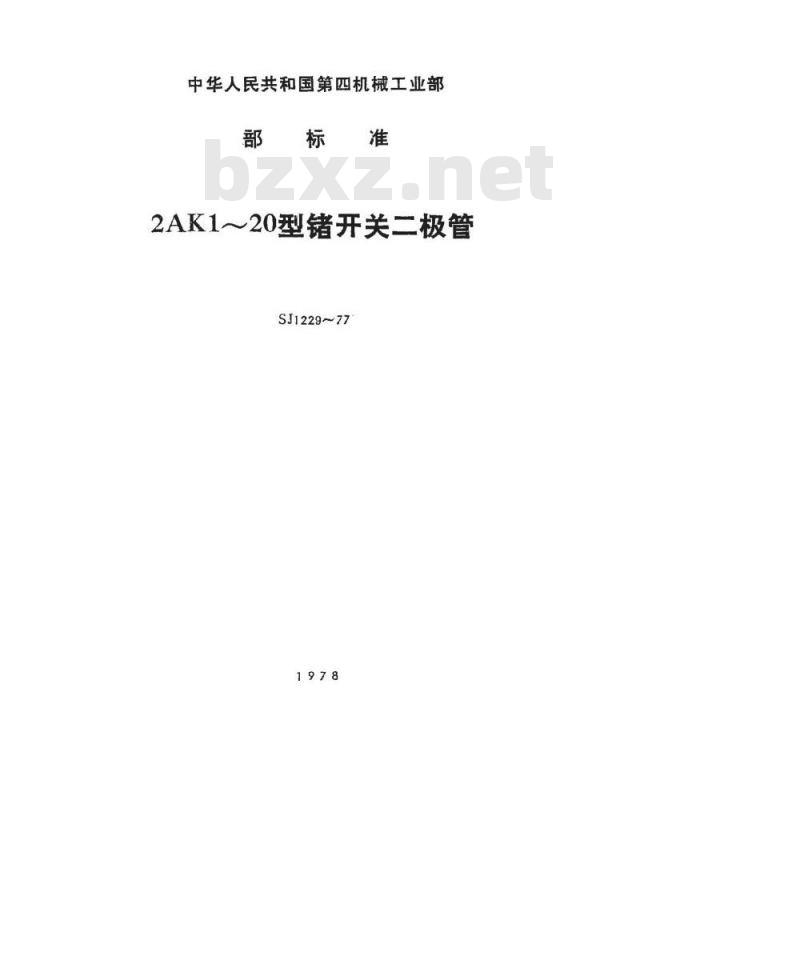

中华人民共和国第四机械工业部部标准
2AK1~20型锗开关二极管
SJ1229~77

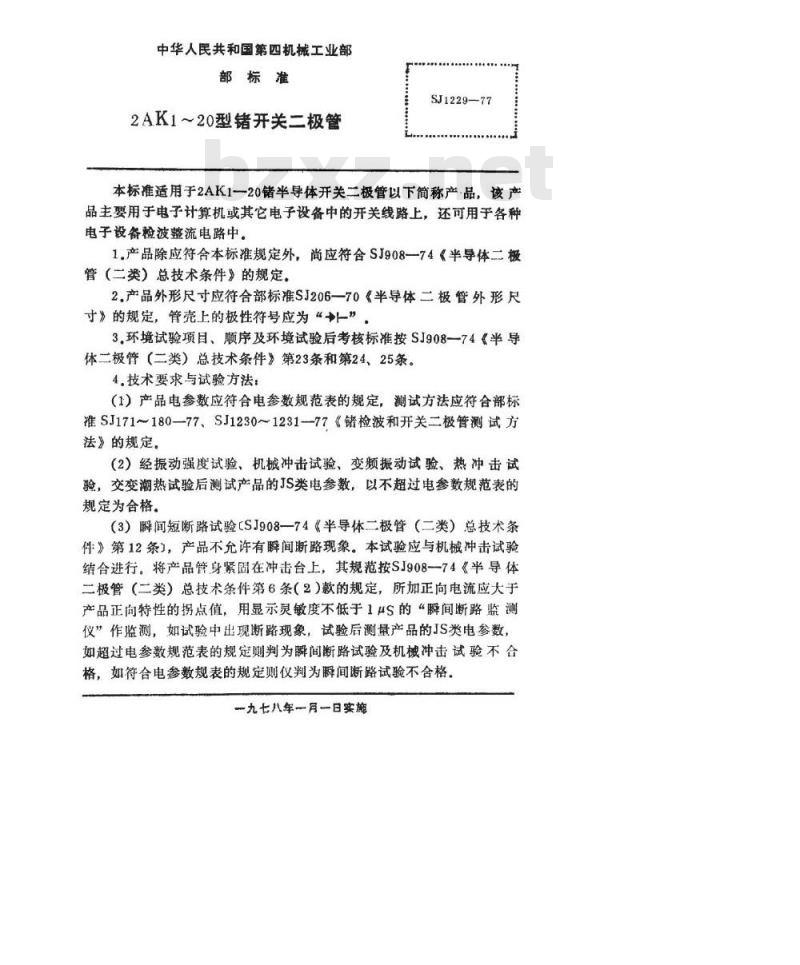

中华人民共和国第四机械工业部部标准
2AK1～20型锗开关二极管
SJ1229-77
本标准适用于2AK1一20储半导体开关二极管以下简称产品，该产品主要用于电子计算机或其它电子设备中的开关线路上，还可用于各种电子设备检波整流电路中。
1.产品除应符合本标准规定外，尚应符合SJ908一74《半导体二极管（二类）总技术条件》的规定。2.产品外形尺寸应符合部标准SJ206一70《半导体二极管外形尺寸》的规定，管壳上的极性符号应为“”，3.环境试验项目、顺序及环境试验后考核标准按SJ908—74《半导体二极管（二类）总技术条件》第23条和第24、25条。4.技术要求与试验方法：Www.bzxZ.net
（1）产品电参数应符合电参数规范表的规定，测试方法应符合部标准SJ171~180—77、SJ1230~1231-77《锗检波和开关二极管测试方法》的规定。
（2）经振动强度试验、机械冲击试验、变频振动试验、热冲击试验，交变潮热试验后测试产品的JS类电参数，以不超过电参数规范表的规定为合格。
（3）瞬间短断路试验（SJ908一74《半导体二极管（二类）总技术条件》第12条），产品不允许有解间断路现象。本试验应与机械冲击试验结合进行。将产品管身紧固在冲击台上，其规范按SJ908--74《半导体二极管（二类）总技术条件第6条（2）款的规定，所加正向电流应大于产品正向特性的拐点值，用显示灵敏度不低于1μS的“瞬间断路监测仪”作监测，如试验中出现断路现象，试验后测量产品的JS类电参数，如超过电参数规范表的规定则判为瞬间断路试验及机械冲击试验不合格，如符合电参数规表的规定则仅判为解间断路试验不合格。一九七八年一月一日实施
共6页第2页
SJ1229--77

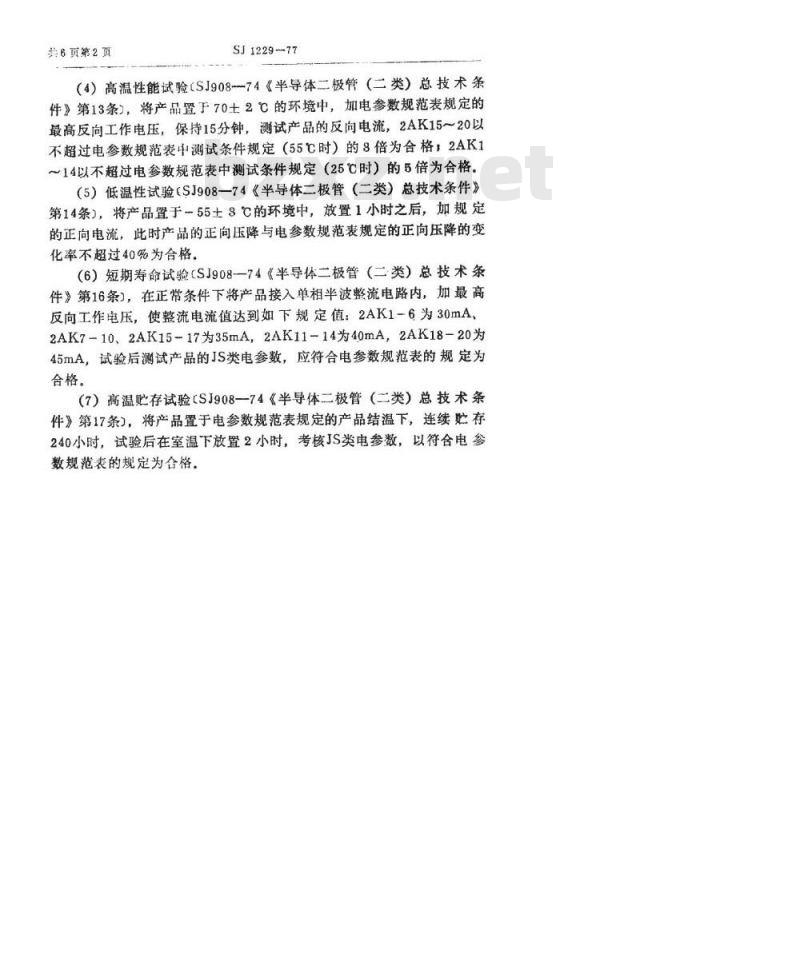

（4）高温性能试验（SJ908-74《半导体二极管（二类）总技术条件》第13条），将产品置于70士2℃的环境中，加电参数规范表规定的最高反向工作电压，保持15分钟，测试产品的反向电流，2AK15～20以不超过电参数规范表中测试条件规定（55C时）的8倍为合格，2AK1～14以不超过电参数规范表中测试条件规定（25℃时）的5倍为合格。（5）低温性试验（SJ908一74《半导体二极管（二类）总技术条件》第14条），将产品置于55土8℃的环境中，放置1小时之后，加规定的正向电流，此时产品的正向压降与电参数规范表规定的正向压降的变化率不超过40%为合格。
（6）短期寿命试验（SJ908-—74《半导体二极管（二类）总技术条件》第16条，在正带条件下将产品接入单相半波整流电路内，加最高反向工作电压，使整流电流值达到如下规定值：2AK1-6为30mA、2AK7-10、2AK15-17为35mA，2AK11-14为40mA，2AK18-20为45mA，试验后测试产品的JS类电参数，应符合电参数规范表的规定为合格。
（7）高温贮存试验（SJ908一74《半导体二极管（二类）总技术条件》第17条，将产品置于电参数规范表规定的产品结温下，连续贮存240小时，试验后在室温下放置2小时，考核JS类电参数，以符合电参数规范表的规定为合格。
共6页第3页

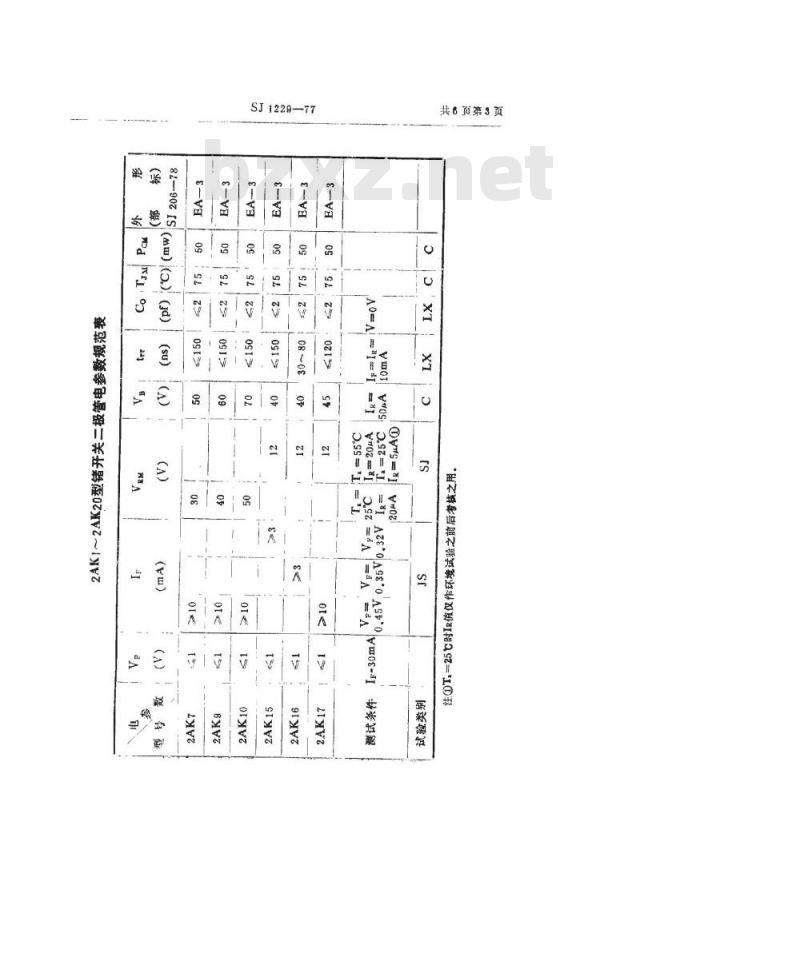

SJ1229—77
(m)(o)

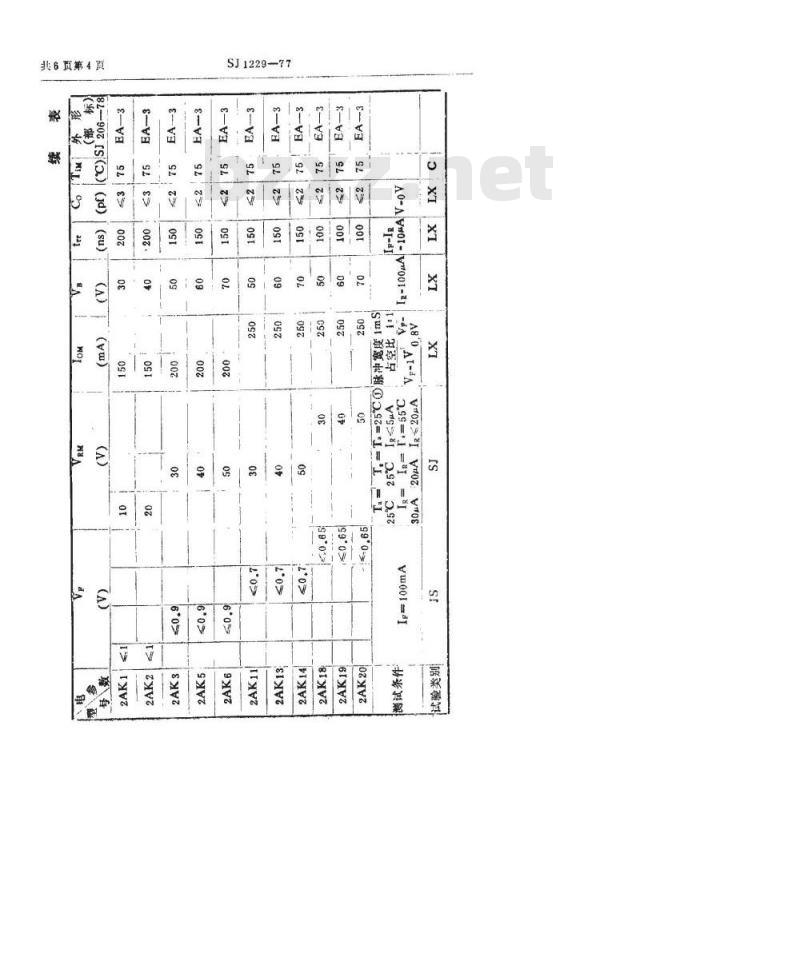

SJ1229-77
共6页第4页
A0-AV01-001-1
-A8OAT--A
附录1
SJ1229—77
参数符号说明
共6页第5页
（1）I正向电流一一储开关二极管加规定的正向电压时在极间通过的电流。
（2）Vr正向电压降———锗开关二极管通过规定的正向电流时在极间所产生的电压降。
(3）In反向电流——储开关二极管在测反向特性时，给定的反向电流。
（4）VRM最高反向工作电压—般等于或小于三分之二的锗开关二极管的击穿电压值（VB）。
（5）V击穿电压（峰值）一储开关二极管在给定的反向电流下的电压值。
(6）Iom最大正向电流一一在规定条件下，储开关二极管能承受的最大正向瞬时电流。
（7）t.反向恢复时间一错开关二极管在规定的条件下：由导通状态急骤转变到截止状态，从输出脉冲下降到零线开始到反向电流恢复到最大反向电流的10%所需要的时间。（8）C。零偏压电容一在零偏压下，储开关二极管的总电容。（9）TM额定结温（℃）一锗开关二极管在规定使用条件下所允许的最高结温。
共6页第6页
附录2
SJ122977
新旧型号查考对照表
本标准的新型号大部份沿用了原型号，但对接近或重复的品种做了
部份删减，现对照如下：
新型号
原型号
新型号
原型号
