本标准适用于MF16型普通负温度系数热敏电阻器,该电阻器是密封的,主要在各种交直流电路中作温度补偿用,也可用在测温和控温电路中。 SJ 1163-1977 MF16型普通用负温度系数热敏电阻器 SJ1163-1977

部分标准内容:
中华人民共和国第四机械工业部部标准
MF16型普通用负温度系数
热敏电阻器
SJ1163-77
中华人民共和国第四机械工业部部标准
MF16型普通用鱼温度
热敏电阻器
SJ1163-77
本标准适用于MF16型普通负温度系数热敏电阻器,该电阻器是密封的,主要在各种交直流电路中作温度补偿用,也可用在测温和控温电路中。
1.MF16型热敏电阻器除本标准规定外,应符合SJ1156-77《普通温度系数热敏电阻器总技术条件》的规定。2。电阻器的使用环境条件:
环境温度:-55~+125℃
相对湿度,+40士2℃,达98%
大气压力:达33mmHg1
振动稳定性:振频为10~500Hz,加速度达10g;冲击:冲频为40~80次/分,加速度达15g:心:加速度达15g,

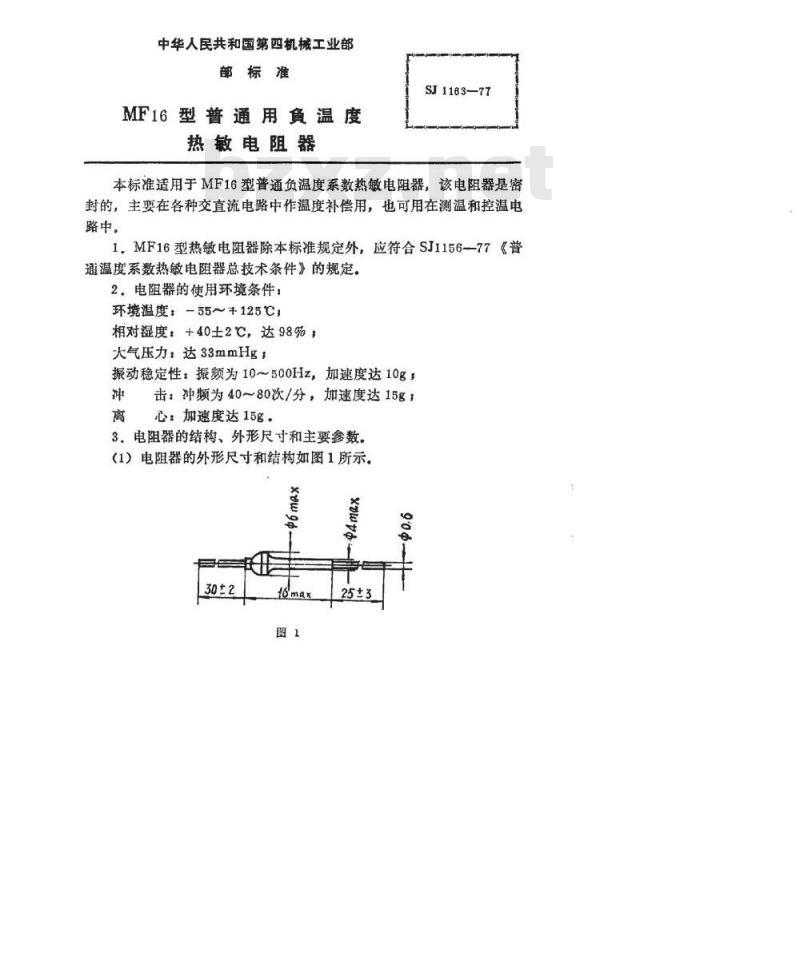

3,电阻器的结构、外形尺寸和主要参数。(1)电阻器的外形尺寸和结构如图1所示。xww9m
SJ116377
(2)电阻器的主要参数应符合表1和表2规定阻温特性组别
额定功率
标称阻值范围
51~1000
测量功率
时间常数
标称B值范围
3510~4240
4(30~5170
耗散常数
4,电阻器的典型特性曲线:
共4页第2页
电阻温度系数范围
s(10-c)
-(3.95~4,84)
—(4.76~5,83)
最高工作温度
(1)电阻器的功率温度特性曲线如图2所示。图2
最大重量
-SJ1163—77
Rr是环境温度为T度时的实际阻值。LR
共4页第3瓦
213233253273293313353373393413图3
(2)电阻器的阻值温度特性曲线如图3所示。图中:曲线H的标称B值为3900°K;曲线I的标称B值为4700°K,
5.技术要求
(1)电阻器的标称阻范围应符合表1规定。阻值系列及其允许偏差共4页第4页
SJ1163—77
应符合总技SJ1156—77第4条表2规定。(2)电阻器的标称B值范围和25℃时电阻温度系数(α25)范围应符合表1规定。
(3)电阻器应是密封的
(4)电阻器的可焊性
电阻器用功率为45W的电烙铁进行可焊性试验。其余按总技SJ1156--77第15条规定。
(5)电阻器的贮存期限应不少于10年。贮存期满前电阻器的阻值变化(△R/R)在允许偏差之外不得超过:允许偏差为士5%的产品△R/R≤土2%,允许偏差为土10%,±20%的产品△R/R<土5%。6验收规则:wwW.bzxz.Net
(1)按总技SJ1156--77第25~31条规定进行。(2)电阻器例行试验代表组按表1规定的阻值范围划分,
小提示:此标准内容仅展示完整标准里的部分截取内容,若需要完整标准请到上方自行免费下载完整标准文档。
MF16型普通用负温度系数
热敏电阻器
SJ1163-77
中华人民共和国第四机械工业部部标准
MF16型普通用鱼温度
热敏电阻器
SJ1163-77
本标准适用于MF16型普通负温度系数热敏电阻器,该电阻器是密封的,主要在各种交直流电路中作温度补偿用,也可用在测温和控温电路中。
1.MF16型热敏电阻器除本标准规定外,应符合SJ1156-77《普通温度系数热敏电阻器总技术条件》的规定。2。电阻器的使用环境条件:
环境温度:-55~+125℃
相对湿度,+40士2℃,达98%
大气压力:达33mmHg1
振动稳定性:振频为10~500Hz,加速度达10g;冲击:冲频为40~80次/分,加速度达15g:心:加速度达15g,
3,电阻器的结构、外形尺寸和主要参数。(1)电阻器的外形尺寸和结构如图1所示。xww9m
SJ116377

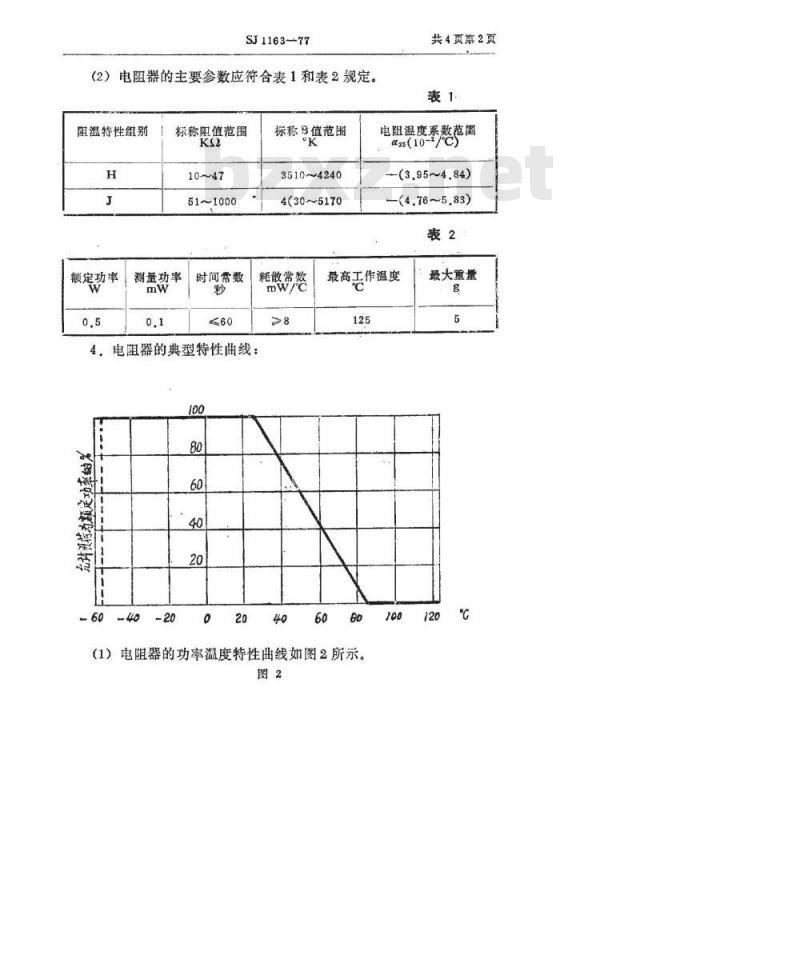

(2)电阻器的主要参数应符合表1和表2规定阻温特性组别
额定功率
标称阻值范围
51~1000
测量功率
时间常数
标称B值范围
3510~4240
4(30~5170
耗散常数
4,电阻器的典型特性曲线:
共4页第2页
电阻温度系数范围
s(10-c)
-(3.95~4,84)
—(4.76~5,83)
最高工作温度
(1)电阻器的功率温度特性曲线如图2所示。图2
最大重量
-SJ1163—77
Rr是环境温度为T度时的实际阻值。LR
共4页第3瓦

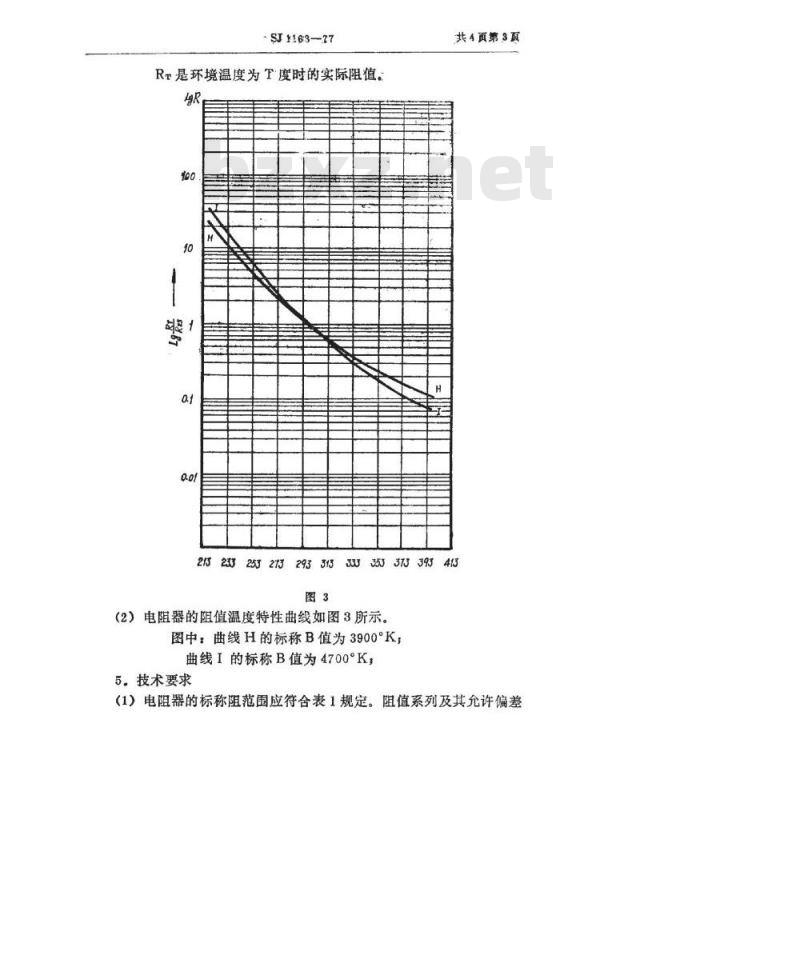

213233253273293313353373393413图3
